Soquete Confeccionável M12 IFM E10108

Pré-visualizar: E10108 IFM - Soquete Confeccionável IFM Automação Industrial M12 Angular 4 Polos IP67

E10108 IFM - Soquete Confeccionável IFM Automação Industrial M12 Angular 4 Polos IP67

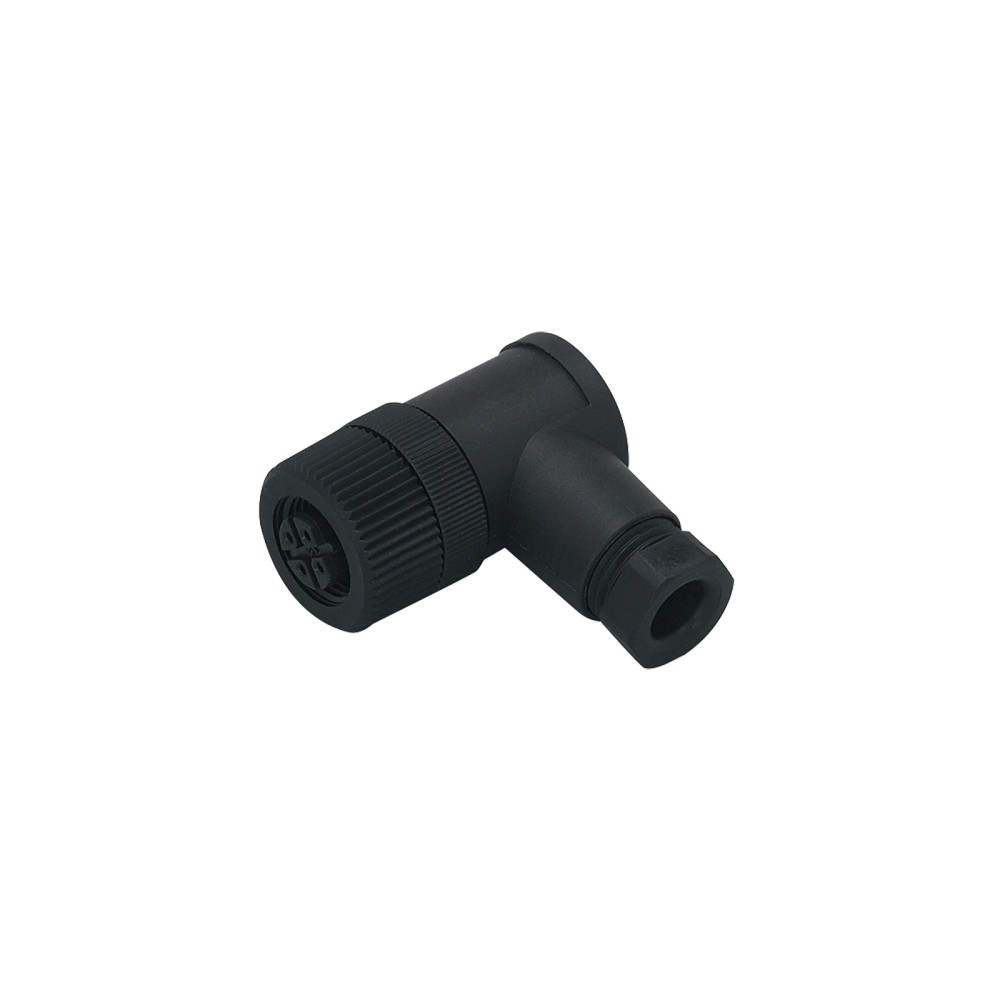

Imagem meramente ilustrativa

R$ 142,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10108
EAN: 4021179023016
NCM do produto: 85369090

Destaques do Produto SKU E10108...mais

Fechar menu

Saiba mais sobre: "E10108 IFM - Soquete Confeccionável IFM Automação Industrial M12 Angular 4 Polos IP67"

Destaques do Produto

SKU

E10108

Formato

M12 angular

Codificação

Número de contatos

Conexão elétrica

Terminais parafusados

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A ficha do produto não informa dados de venda ou intermediação.

Nota fiscal emitida pela IFM

A ficha técnica não informa condições de faturamento.

Logística do fabricante

Consulte o canal de venda para informações sobre disponibilidade e logística.

Compra simplificada

Consulte o canal de venda para informações comerciais e de atendimento.

Sobre o Soquete Confeccionável IFM E10108 M12 Angular, Codificação B, 4 Polos, IP67

O IFM E10108 é um soquete confeccionável M12 angular para conexão elétrica em aplicações industriais. Possui 4 contatos, codificação B e terminais parafusados. A ficha do anúncio informa tensão de operação inferior a 250 V AC e grau de proteção IP67. A montagem do cabo deve respeitar a bitola e o diâmetro indicados nas especificações.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável, conector fêmea
Conector	M12 angular, codificação B
Contatos	4, revestidos com bronze branco
Tensão de operação	< 250 V AC
Corrente nominal	4 A
Grau de proteção	IP67
Terminação elétrica	Terminais parafusados
Cabo indicado	0,75 mm²; diâmetro de 4 a 6 mm
Temperatura de operação	-40 a 85 °C
Dimensões e peso	36 x 20 x 30 mm; 15,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de terminações em cabo compatível com os parâmetros elétricos e mecânicos informados para o E10108.
Aplicações industriais que requeiram conector fêmea M12 angular com codificação B e quatro contatos.
Instalações em que a conexão por terminais parafusados seja adequada ao procedimento de montagem.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir tensão igual ou superior a 250 V AC ou corrente acima de 4 A.
Não utilize cabo fora da bitola de 0,75 mm² ou do diâmetro de 4 a 6 mm sem confirmar a compatibilidade no datasheet.
Não presuma compatibilidade elétrica ou funcional apenas pela conexão M12: verifique codificação, pinagem e requisitos do dispositivo conectado.

APLICAÇÕES E USO

Uso em montagem de conexões cabeáveis M12 em automação industrial, quando a interface requerida corresponder à codificação B e aos quatro contatos do produto.
Instalações com cabo de 0,75 mm² e diâmetro entre 4 e 6 mm, respeitando a montagem especificada pelo fabricante.
Aplicações sujeitas à faixa de temperatura informada de -40 a 85 °C; a ficha não detalha condições adicionais de instalação ou exposição.
A ficha não identifica dispositivos, protocolos ou pinagem específicos compatíveis. Verifique esses requisitos no equipamento e no datasheet antes da conexão.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E10108 M12 Angular, Codificação B, 4 Polos, IP67, verifique estes pontos:

Escolha o E10108 quando

A instalação exigir um soquete fêmea M12 angular, codificação B, com quatro contatos, terminais parafusados e parâmetros elétricos e de cabo compatíveis com a ficha.

Verifique outra configuração quando

O dispositivo exigir outra codificação, outro número de contatos, conexão diferente, corrente superior a 4 A ou tensão igual ou superior a 250 V AC. Confirme os requisitos do equipamento e a pinagem antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante.
SKU	E10108	Código do produto no anúncio.
GTIN	4021179023016	Identificador comercial informado.
Part number do anúncio	E10108	Código informado nos dados primários do anúncio.
Designação/modelo	SDOAH040PLSFKPG	Designação técnica informada nos dados complementares do produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita na ficha; não especifica protocolo ou equipamento.
Quantidade na embalagem	1 peça	Quantidade informada nos dados complementares.
NCM	8536.90.90	Classificação fiscal informada na ficha.

Dados elétricos
Tensão de operação	< 250 V AC	Limite informado nos dados primários do anúncio.
Tensão nos dados complementares	< 250 V AC/DC	Informação presente nos dados complementares; confirmar no datasheet para a condição específica de uso.
Corrente nominal	4 A	Valor nominal informado na ficha.
Número de contatos	4	Configuração do soquete.
Material/revestimento dos contatos	Bronze branco	Material informado para os contatos.

Conexão elétrica
Tipo de conexão	Terminais parafusados	Método de terminação dos condutores.
Bitola do cabo	0,75 mm²	Bitola informada para a conexão.
Diâmetro do cabo	4 a 6 mm	Faixa de diâmetro indicada para o cabo.
Referência AWG	AWG 18	Referência incluída na descrição da conexão elétrica.

Conexão mecânica
Tipo de conector	1 x M12, angular	Formato e tamanho de conexão informados.
Codificação	B	Chaveamento mecânico informado; verificar também a pinagem do dispositivo.
Tipo de produto	Soquete confeccionável / conector fêmea customizável	Componente cabeável para montagem do cabo.

Condições ambientais
Grau de proteção	IP67	Grau de proteção informado para o produto; a condição depende da montagem correta.
Faixa de temperatura	-40 a 85 °C	Faixa de temperatura de operação informada nos dados complementares.

Dados mecânicos e materiais
Dimensões	36 x 20 x 30 mm	Dimensões informadas na ficha; consulte o desenho dimensional para referência geométrica.
Peso	15,2 g	Massa informada nos dados complementares.
Material da carcaça	PA	Material informado para a carcaça.
Material da porca	PA	Material informado para a porca.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação. A compatibilidade funcional depende da codificação, da pinagem e dos requisitos do dispositivo conectado.

Conexões

Elétrica Terminais parafusados; cabo indicado de 0,75 mm² e diâmetro de 4 a 6 mm. Tensão de operação informada no anúncio: < 250 V AC; corrente nominal: 4 A.

Processo Conector fêmea M12 angular, codificação B, com 4 contatos. A compatibilidade mecânica com um dispositivo M12 não confirma, por si só, compatibilidade elétrica ou de pinagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a dispositivo com interface M12 que corresponda à codificação B, ao número de contatos e à pinagem requerida	✓	A ficha identifica o produto como M12 angular, codificação B, com 4 contatos; a pinagem do equipamento deve ser conferida separadamente.
Aplicação dentro dos limites elétricos informados	✓	A ficha informa corrente nominal de 4 A e tensão de operação inferior a 250 V AC.
Aplicação que demande corrente superior a 4 A ou tensão igual ou superior a 250 V AC	✗	Esses requisitos excedem os limites informados para o produto.
Conexão em que o cabo não corresponda à bitola ou ao diâmetro indicados	✗	A ficha informa cabo de 0,75 mm² e diâmetro de 4 a 6 mm; não há confirmação para outras dimensões.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E10108 M12 Angular, Codificação B, 4 Polos, IP67

Confirme no equipamento conectado a interface M12, a codificação, o número de contatos e a pinagem necessária.
Verifique se a tensão e a corrente da aplicação estão dentro dos limites indicados para o soquete.
Selecione cabo de 0,75 mm² com diâmetro entre 4 e 6 mm, conforme os dados da ficha.
Prepare o cabo e os condutores conforme as instruções do datasheet do fabricante.
Conecte os condutores aos terminais parafusados, respeitando a pinagem do equipamento e as instruções oficiais.
Monte e inspecione o conjunto antes de energizar; confirme o assentamento e a condição de vedação necessários para a proteção indicada.

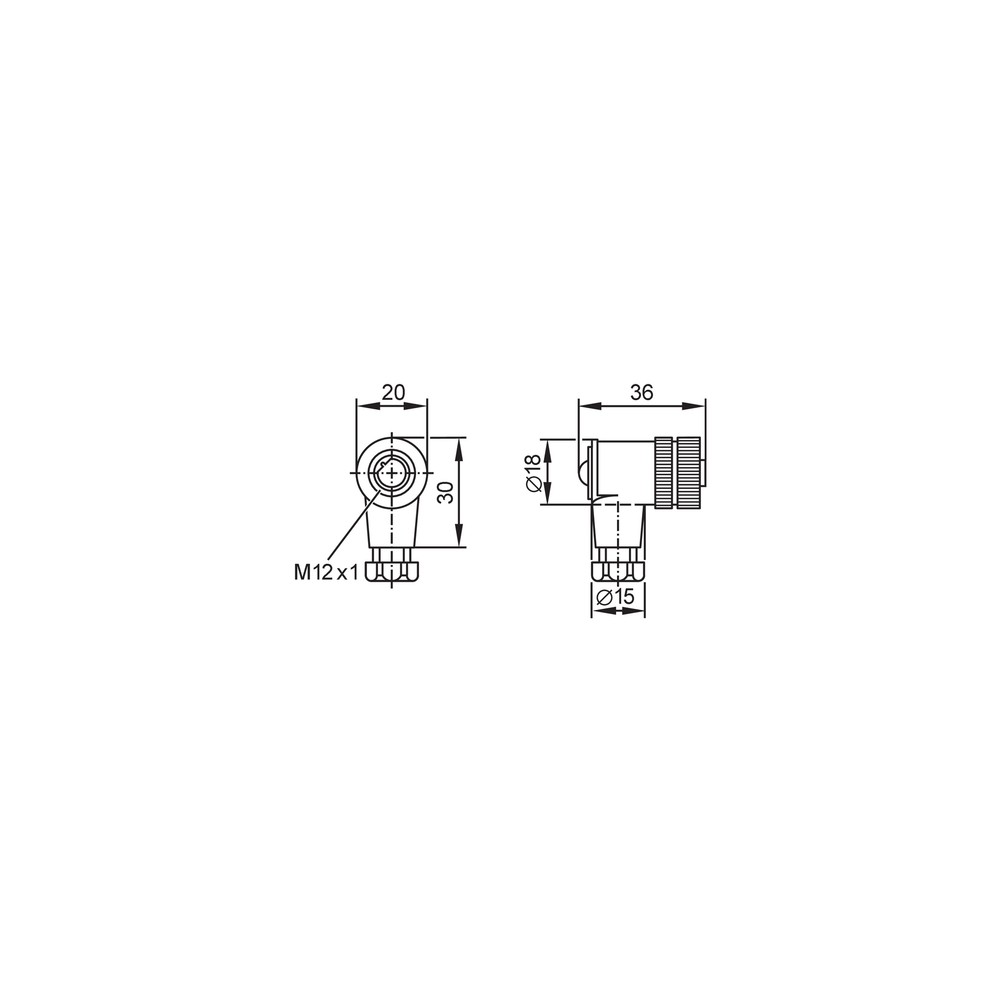

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece a conexão.	Codificação, pinagem ou ligação dos condutores incompatível com a interface do equipamento.	Compare a codificação e a pinagem exigidas pelo dispositivo com o esquema do fabricante e confira as ligações nos terminais.
Conexão elétrica intermitente.	Condutor mal assentado ou parafuso do terminal sem fixação adequada.	Com o circuito desenergizado, inspecione o assentamento dos condutores e confira a montagem conforme o datasheet.
O cabo não assenta corretamente no conjunto.	Diâmetro ou bitola do cabo fora dos valores informados para o produto.	Meça o diâmetro do cabo e confirme a bitola; compare com 4 a 6 mm e 0,75 mm².
Umidade ou contaminação aparece após a montagem.	Montagem ou fechamento inadequado do conjunto, comprometendo a condição de proteção.	Inspecione a montagem e o assentamento do cabo conforme as instruções do fabricante; não presuma IP67 se o conjunto estiver montado incorretamente.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E10108 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E10108 e para que serve?

É um soquete fêmea M12 angular confeccionável, destinado a montar uma conexão de cabo em aplicações industriais. A ficha informa codificação B e quatro contatos.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

O E10108 serve para qualquer dispositivo com conexão M12?

Não é possível afirmar compatibilidade universal. Confira codificação, número de contatos e pinagem do dispositivo, além dos requisitos elétricos.

Posso usar o E10108 em uma aplicação que exige mais de 4 A?

A ficha informa corrente nominal de 4 A, portanto não selecione o produto para uma exigência superior a esse valor.

O conector funciona com codificação diferente de B?

A ficha identifica este modelo como codificação B. Ela não confirma compatibilidade mecânica com outras codificações.

Serve para cabo com diâmetro acima de 6 mm?

A faixa informada é de 4 a 6 mm. A ficha não confirma compatibilidade com diâmetros fora dessa faixa.

O conector encaixa, mas o equipamento não funciona: o que devo verificar?

Verifique primeiro a pinagem e a codificação exigidas pelo equipamento. O encaixe mecânico M12, por si só, não confirma compatibilidade elétrica.

A conexão fica intermitente; preciso trocar o soquete?

Antes de substituir, desenergize o circuito e confira o assentamento dos condutores nos terminais parafusados e a condição do cabo.

Devo comprar este modelo confeccionável ou um conjunto já cabeado?

Escolha o E10108 quando precisar montar a terminação no cabo e os requisitos forem compatíveis com seus terminais e dimensões. A ficha não apresenta uma alternativa já cabeada para comparação.

Que cuidados devo ter na instalação?

Confirme a pinagem e os limites elétricos, use cabo conforme bitola e diâmetro indicados e siga as instruções de montagem do datasheet. A ficha não informa ferramenta ou torque de aperto.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular identificado na ficha como M12 angular. (Ref.: tipo de conector)

Codificação B

Identificação de chaveamento do conector; deve corresponder à interface mecânica requerida, sem substituir a conferência da pinagem. (Ref.: codificação)

IP67

Grau de proteção declarado para o produto; a ficha não detalha condições de ensaio ou de montagem. (Ref.: grau de proteção)

Terminal parafusado

Tipo de conexão elétrica em que o condutor é fixado por terminal com parafuso. (Ref.: tipo de conexão elétrica)

Corrente nominal

Valor de corrente especificado para a conexão nas condições declaradas pelo fabricante. (Ref.: corrente nominal, 4 A)
