Grampo de Fixação IFM E10077 - Com Manga Redutora

Pré-visualizar: E10077 IFM - Grampo de Fixação IFM Fixação de sensores Com manga redutora 34mm

E10077 IFM - Grampo de Fixação IFM Fixação de sensores Com manga redutora 34mm

Imagem meramente ilustrativa

R$ 32,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10077
EAN: 4021179022705
NCM do produto: 39269090

Destaques do Produto Diâmetro Compatível...mais

Fechar menu

Saiba mais sobre: "E10077 IFM - Grampo de Fixação IFM Fixação de sensores Com manga redutora 34mm"

Destaques do Produto

Diâmetro Compatível

34 mm

Material

PBT

Hardware

Parafusos M5 x 50 mm

Quantidade

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

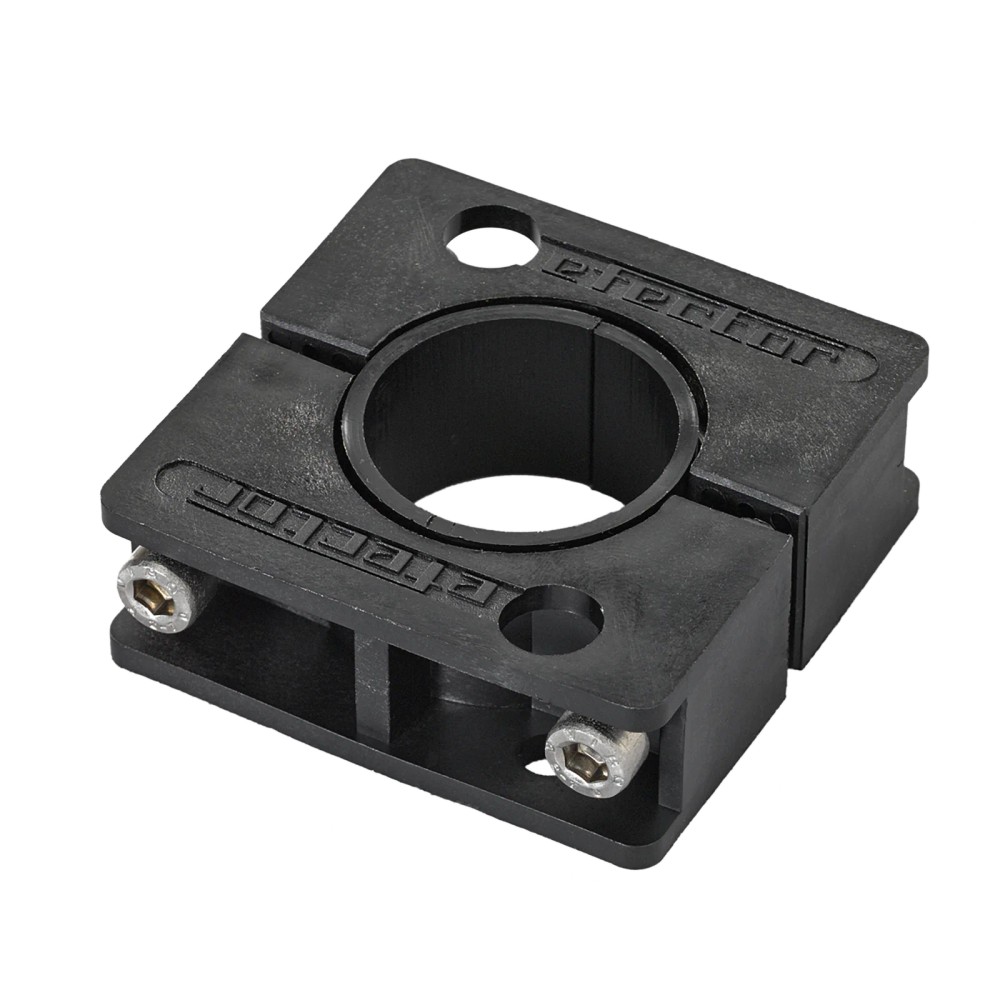

Sobre o Grampo de Fixação IFM E10077 - Com Manga Redutora 34mm

O IFM E10077 é um grampo de fixação robusto, desenvolvido para sensores cilíndricos com diâmetro de 34mm. Fabricado em PBT, oferece uma montagem estável e segura em ambientes industriais. O conjunto inclui o hardware necessário para instalação imediata, como parafusos e anéis de pressão.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E10077
Diâmetro Interno	34 mm
Material	PBT
Dimensões	56 x 58 x 20 mm
Parafusos	2 x M5 x 50 mm
Peso	56.8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores cilíndricos com 34mm de diâmetro
Estruturas metálicas onde o grampo precisa de ajuste de posição
Ambientes industriais padrão de automação

⚠ Considere outro se precisa de:

Sensores com diâmetro nominal diferente de 34mm
Aplicações com vibração extrema que excedam a capacidade de fixação de parafusos M5
Ambientes com temperaturas que superem a resistência do material PBT

APLICAÇÕES E USO

Fixação de sensores indutivos ou fotoelétricos cilíndricos de 34mm em linhas de produção.
Suporte para sensores em esteiras transportadoras onde é necessário ajuste de posição.
Instalação em perfis estruturais de máquinas de automação.

COMO ESCOLHER

Antes de comprar o Grampo de Fixação IFM E10077 - Com Manga Redutora 34mm, verifique estes pontos:

Quando escolher o E10077

Opte por este modelo quando utilizar sensores cilíndricos de exatos 34mm e necessitar de um suporte que inclua todo o hardware de montagem (parafusos e anéis).

Quando buscar outra opção

Se o seu sensor possuir diâmetro diferente (ex: 12mm, 18mm, 30mm) ou se a aplicação exigir material metálico para ambientes de alta temperatura/impacto, busque grampos da série correspondente ao diâmetro e material exigidos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do Corpo	PBT	Material polimérico resistente para uso industrial
Dimensões	56 x 58 x 20 mm	Dimensões externas para cálculo de espaço de montagem
Diâmetro Interno	34 mm	Diâmetro exato para acomodação do sensor

Conteúdo da Embalagem
Parafusos	2 x M5 x 50 mm	Componentes de fixação incluídos
Anéis de Pressão	2 unidades	Componentes de retenção de fixação

COMPATIBILIDADE

Comunicação

• Não aplicável (componente passivo mecânico)

Conexões

Elétrica Não aplicável

Processo Fixação por parafusos M5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores cilíndricos de 34mm	✓	O diâmetro interno é projetado especificamente para esta medida.
Sensores com diâmetro de 18mm ou 30mm	✗	Incompatibilidade dimensional; o sensor ficará frouxo no grampo.
Montagem em superfícies vibratórias	✓	O grampo utiliza parafusos M5 com anéis de pressão para garantir estabilidade.

INSTALAÇÃO

Como instalar o Grampo de Fixação IFM E10077 - Com Manga Redutora 34mm

Posicione o grampo no local de montagem desejado da estrutura.
Abra o grampo e insira o sensor cilíndrico de 34mm.
Verifique se o sensor está centralizado e alinhado corretamente.
Insira os parafusos M5 x 50 mm nos orifícios do grampo.
Coloque os anéis de pressão conforme necessário.
Aperte os parafusos de forma cruzada para garantir fixação uniforme.

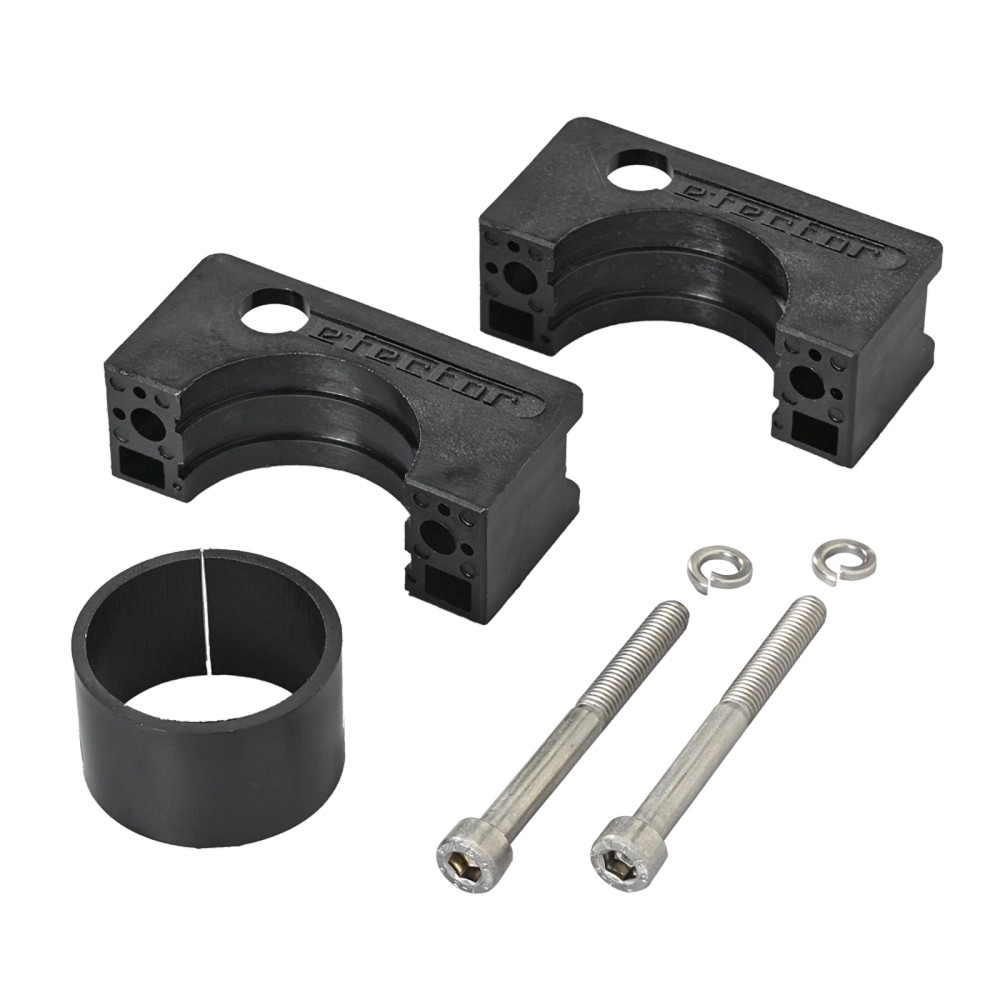

ACESSÓRIOS

2 parafusos de sextavado interno M5 x 50 mm
2 anéis de pressão

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Danos na cabeça do parafuso ou rosca espanada.	Uso de chave incompatível ou força excessiva durante o aperto.	Inspeção visual da cabeça do parafuso e teste de aperto manual.
O sensor desliza dentro do grampo mesmo após o aperto máximo.	Sensor com diâmetro fora da especificação nominal.	Medição com paquímetro do diâmetro externo do sensor.
Afrouxamento gradual dos parafusos ao longo do tempo.	Vibração mecânica severa não prevista na instalação.	Verificação periódica do torque dos parafusos após operação contínua.
Deformação ou fragilização do material do grampo.	Exposição a substâncias químicas incompatíveis com PBT.	Análise da compatibilidade química do PBT com o ambiente de uso.

DOCUMENTAÇÃO TÉCNICA

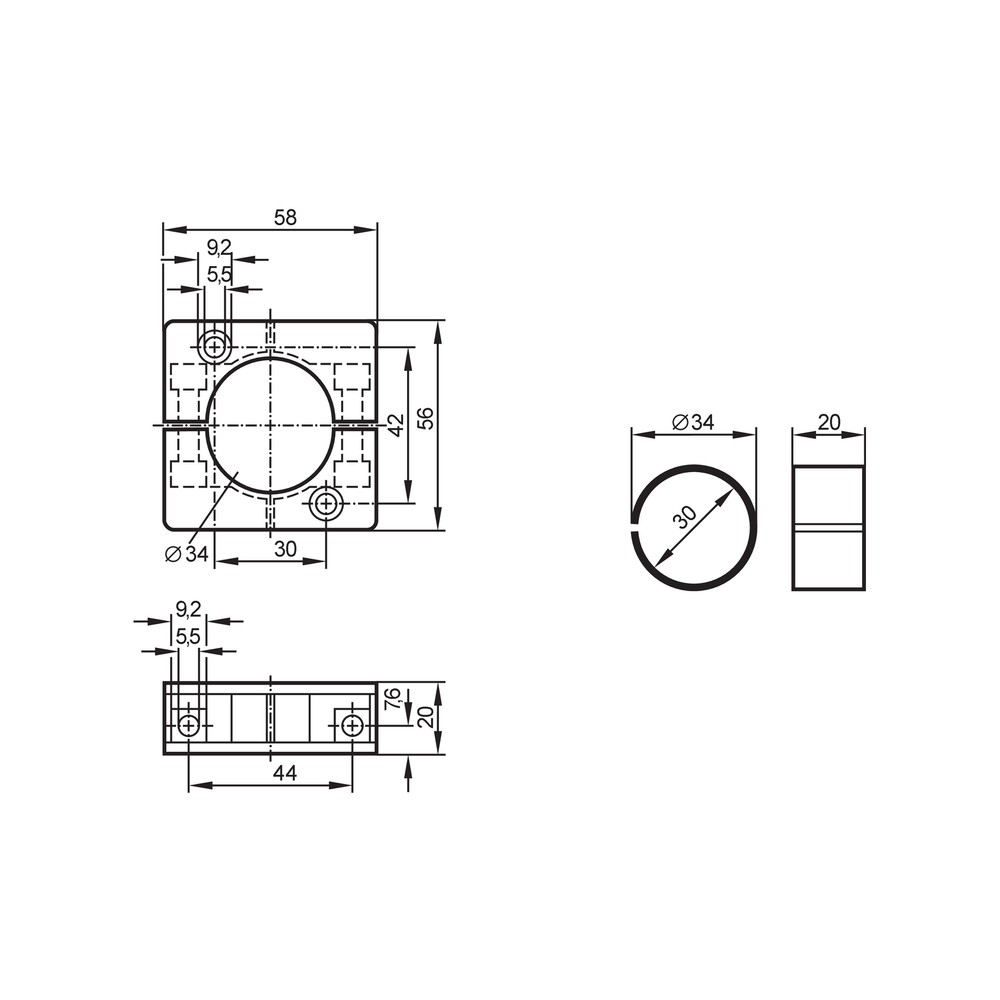

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o grampo de fixação IFM E10077?

O E10077 é um suporte de montagem projetado especificamente para fixação segura de sensores cilíndricos com diâmetro de 34mm em estruturas industriais.

O que acompanha o produto na embalagem?

Este grampo acompanha 2 parafusos de sextavado interno M5 x 50 mm e 2 anéis de pressão, garantindo a montagem completa sem necessidade de itens extras.

Posso usar este grampo para sensores de 18mm ou 30mm?

Não, este grampo possui diâmetro interno fixo de 34mm. Sensores com diâmetros inferiores ou superiores de 34mm não terão o encaixe mecânico adequado.

Este grampo serve para sensores de outros diâmetros?

Não, a geometria e o diâmetro interno são específicos para sensores de 34mm, não sendo compatíveis com outras séries que exijam dimensões diferentes.

Por que meu sensor parece frouxo após a instalação?

O sintoma comum é o sensor rotacionar ou deslizar sob vibração, geralmente causado por aperto insuficiente ou desgaste dos parafusos. Verifique o torque de aperto e a integridade da rosca.

Como identificar falhas no suporte de montagem?

Se notar rachaduras no corpo do grampo, pode ser excesso de torque ou exposição a agentes químicos agressivos. Verifique o manual técnico para limites de aperto.

Devo usar este grampo ou rosquear o sensor diretamente?

Este é um grampo mecânico, enquanto a fixação por rosca direta é integrada ao sensor. O grampo E10077 é preferível quando não há rosca na superfície de montagem ou quando o ajuste de profundidade é necessário.

Vale a pena comprar este kit completo?

O kit com parafusos inclusos é ideal para reposição rápida. Alternativas podem exigir a aquisição separada de parafusos M5, aumentando a complexidade de compra.

Qual o cuidado principal na instalação?

Utilize uma chave sextavada compatível com parafusos M5. Certifique-se de alinhar o grampo perpendicularmente ao eixo de detecção antes do aperto final para evitar tensões mecânicas.

Como funciona o fornecimento deste produto?

A IFM realiza o faturamento e a gestão logística. A compra através da Melhor Indústria simplifica o processo, consolidando o atendimento técnico e comercial.

GLOSSÁRIO TÉCNICO

PBT

Polibutilenotereftalato, um termoplástico de engenharia utilizado pelo corpo do grampo por sua alta rigidez mecânica e estabilidade dimensional.

Manga Redutora

Componente que adapta o diâmetro interno do grampo para acomodar sensores específicos com precisão de 34mm.

Torque de Aperto

Força aplicada nos parafusos M5 para garantir a fixação sem comprometer a integridade estrutural do grampo.

Montagem

Processo de fixação física do sensor no ambiente de operação, garantindo alinhamento e estabilidade.

Cilindro

Formato geométrico do invólucro do sensor que se aloja perfeitamente no diâmetro interno de 34mm do grampo.
