Grampo de Fixação ifm E10076 - Com Manga Redutora

Pré-visualizar: E10076 IFM - Grampo de Fixação ifm Fixação de sensores Com manga redutora M18

E10076 IFM - Grampo de Fixação ifm Fixação de sensores Com manga redutora M18

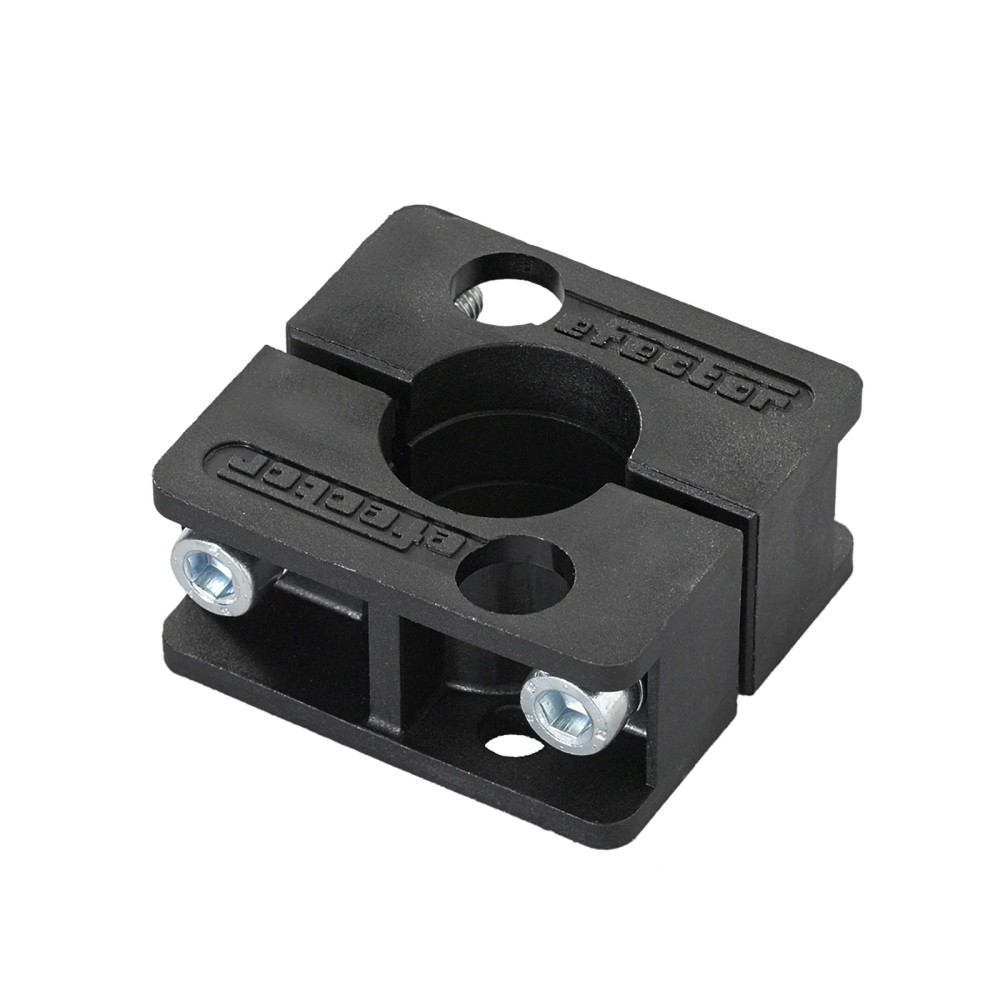

Imagem meramente ilustrativa

R$ 13,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10076
EAN: 4021179022699
NCM do produto: 39269090

Destaques do Produto Tipo de produto...mais

Fechar menu

Saiba mais sobre: "E10076 IFM - Grampo de Fixação ifm Fixação de sensores Com manga redutora M18"

Destaques do Produto

Tipo de produto

Grampo de fixação

Modelo

MOUNTING CLAMP IG

Manga redutora incluída

M18

Material

PBT

Dimensões

40 × 44 × 20 mm

Conteúdo

1 peça, com parafusos, anéis de pressão e bucha de redução

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Grampo de Fixação ifm E10076 MOUNTING CLAMP IG com manga redutora M18

O ifm E10076 é um grampo de fixação para montagem de sensores, fornecido com bucha de redução M18. O grampo é de PBT e tem dimensões de 40 × 44 × 20 mm. O conjunto inclui parafusos e anéis de pressão para a fixação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Grampo de fixação
Modelo	MOUNTING CLAMP IG
Manga redutora	M18
Material do grampo	PBT
Dimensões	40 × 44 × 20 mm
Diâmetro interno	20 mm
Peso	34,7 g
Quantidade por embalagem	1 peça
Código do produto	E10076
GTIN	4021179022699

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores em que seja necessária a função de fixação do grampo e o uso da bucha redutora M18 incluída.
Instalações cujo arranjo mecânico seja compatível com as dimensões de 40 × 44 × 20 mm e o diâmetro interno informado de 20 mm.

⚠ Considere outro se precisa de:

Não selecione o produto sem confirmar que as dimensões e a configuração de montagem atendem ao sensor e ao suporte da aplicação.
A ficha não especifica compatibilidade com modelos de sensores, cargas, condições ambientais ou requisitos elétricos específicos; confirme esses dados no datasheet do fabricante antes da aplicação.

APLICAÇÕES E USO

Uso como acessório mecânico para fixação de sensores, conforme a descrição do produto. A ficha não especifica modelos de sensores compatíveis; validar a geometria com o datasheet e o desenho dimensional.
Possibilidade de aplicação em montagens que usem a bucha redutora M18 incluída. A adequação depende da interface mecânica efetiva do sensor e do suporte, que deve ser verificada antes da instalação.
Não há dados fornecidos sobre temperatura, carga admissível, grau de proteção ou ambiente de operação; consulte a documentação do fabricante caso esses parâmetros sejam requisitos da aplicação.

COMO ESCOLHER

Antes de comprar o Grampo de Fixação ifm E10076 MOUNTING CLAMP IG com manga redutora M18, verifique estes pontos:

Quando escolher o E10076

Escolha este grampo quando a aplicação exigir um acessório de fixação para sensor, com bucha redutora M18 incluída, e as dimensões e o diâmetro interno informados forem compatíveis com o conjunto mecânico.

Quando verificar outra configuração

Consulte o fabricante ou o desenho dimensional se o sensor ou o suporte exigir dimensões, diâmetro interno ou tipo de fixação diferentes. A ficha não informa modelos de sensores compatíveis nem limites de carga.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Grampo de fixação	Classificação informada na ficha do produto.
Modelo	MOUNTING CLAMP IG	Designação do modelo no cadastro do produto.
Marca	ifm	Marca indicada para o item.
SKU / Part Number	E10076	Código de identificação do produto.
GTIN	4021179022699	Identificador comercial informado na ficha.
Categoria	Acessórios de fixação	Classificação comercial do produto.
NCM	3926.90.90	Código fiscal informado no cadastro do produto.

Dados mecânicos
Material do grampo	PBT	Material especificado para o grampo; a ficha não informa propriedades adicionais.
Dimensões	40 × 44 × 20 mm	Dimensões informadas para o produto.
Diâmetro interno	20 mm	Medida informada na ficha; confirme no desenho dimensional a referência geométrica exata.
Manga redutora	M18	Bucha de redução incluída, conforme a identificação do anúncio.
Peso	34,7 g	Peso informado no cadastro do produto.

Fornecimento e conteúdo da embalagem
Quantidade por embalagem	1 peça	Quantidade indicada para a embalagem.
Parafusos incluídos	2 parafusos de sextavado interno M5 × 35 mm	Componentes indicados como incluídos.
Anéis de pressão incluídos	2 anéis de pressão	Componentes indicados como incluídos.
Bucha de redução incluída	1 bucha de redução M18	Componente indicado como incluído.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: trata-se de um acessório mecânico de fixação, sem conexão elétrica especificada.

Processo Não especificada. A bucha redutora incluída é M18; confirme no desenho dimensional a adequação mecânica à montagem pretendida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem mecânica de sensor quando a configuração requerida corresponde ao grampo e à bucha redutora M18 incluída.	✓	A ficha identifica o produto como grampo de fixação com manga redutora M18.
Conexão elétrica ou comunicação com protocolos industriais.	✗	O produto é um acessório mecânico; não há conexão elétrica nem protocolo de comunicação especificado.
Aplicação que exige comprovação de compatibilidade com um modelo específico de sensor ou de limite de carga.	✗	A ficha disponível não informa modelos compatíveis nem capacidade de carga; é necessário confirmar esses requisitos com o fabricante.

INSTALAÇÃO

Como instalar o Grampo de Fixação ifm E10076 MOUNTING CLAMP IG com manga redutora M18

Confirme no datasheet e no desenho dimensional se o grampo e a bucha redutora correspondem à geometria da montagem.
Verifique se o conjunto recebido contém o grampo, os dois parafusos M5 × 35 mm, os dois anéis de pressão e a bucha redutora M18.
Posicione a bucha redutora conforme a configuração mecânica indicada para a montagem.
Alinhe o sensor e o grampo antes de instalar os parafusos, evitando forçar ou inclinar as peças.
Fixe o conjunto usando os parafusos e os anéis de pressão fornecidos; a ficha não especifica torque de aperto.
Após a montagem, confira o alinhamento e a retenção mecânica; consulte o fabricante se houver folga ou interferência.

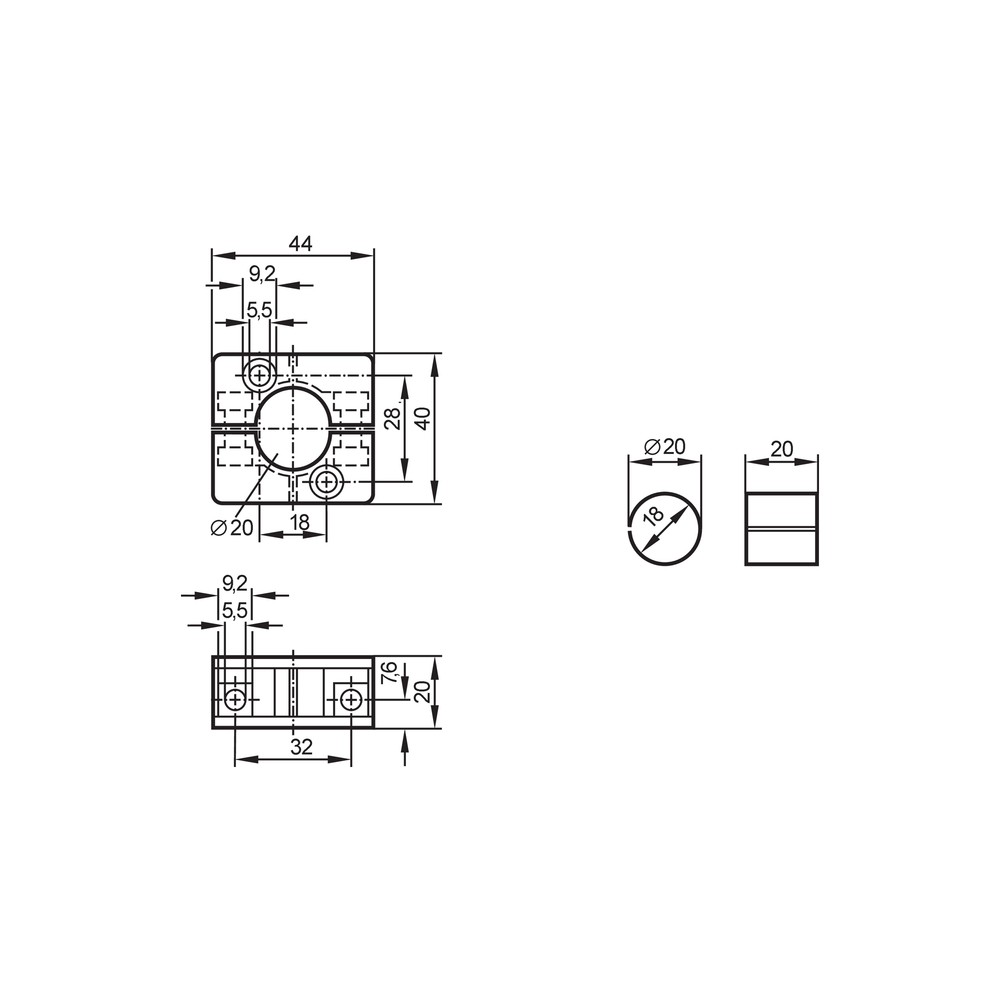

Desenho Dimensional

ACESSÓRIOS

2 parafusos de sextavado interno M5 × 35 mm
2 anéis de pressão
1 bucha de redução M18

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor apresenta folga depois da montagem.	Possível divergência entre a geometria do sensor, a bucha redutora e a montagem utilizada.	Confira as dimensões do conjunto com o desenho dimensional e verifique se a bucha M18 está posicionada corretamente.
O grampo não se alinha aos pontos de fixação.	Possível incompatibilidade dimensional entre o grampo e o suporte da aplicação.	Compare a montagem com as dimensões informadas de 40 × 44 × 20 mm e consulte o desenho dimensional.
A fixação se solta durante a operação.	Possível aperto inadequado ou ausência/instalação incorreta de componentes de fixação incluídos.	Inspecione os dois parafusos e os anéis de pressão e confirme a montagem; a ficha não informa torque de aperto.
A bucha não se ajusta à interface do sensor ou do suporte.	A configuração mecânica da aplicação pode não corresponder à bucha redutora M18 fornecida.	Verifique a especificação da interface do componente a montar e compare-a com o datasheet e o desenho do E10076 antes de substituir peças.

DOCUMENTAÇÃO TÉCNICA

Datasheet do ifm E10076 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E10076 e para que serve?

É um grampo de fixação para sensores, identificado como MOUNTING CLAMP IG e fornecido com bucha redutora M18.

Qual é o material e quais são as dimensões do grampo?

O grampo é de PBT e suas dimensões informadas são 40 × 44 × 20 mm.

Quais peças acompanham o produto?

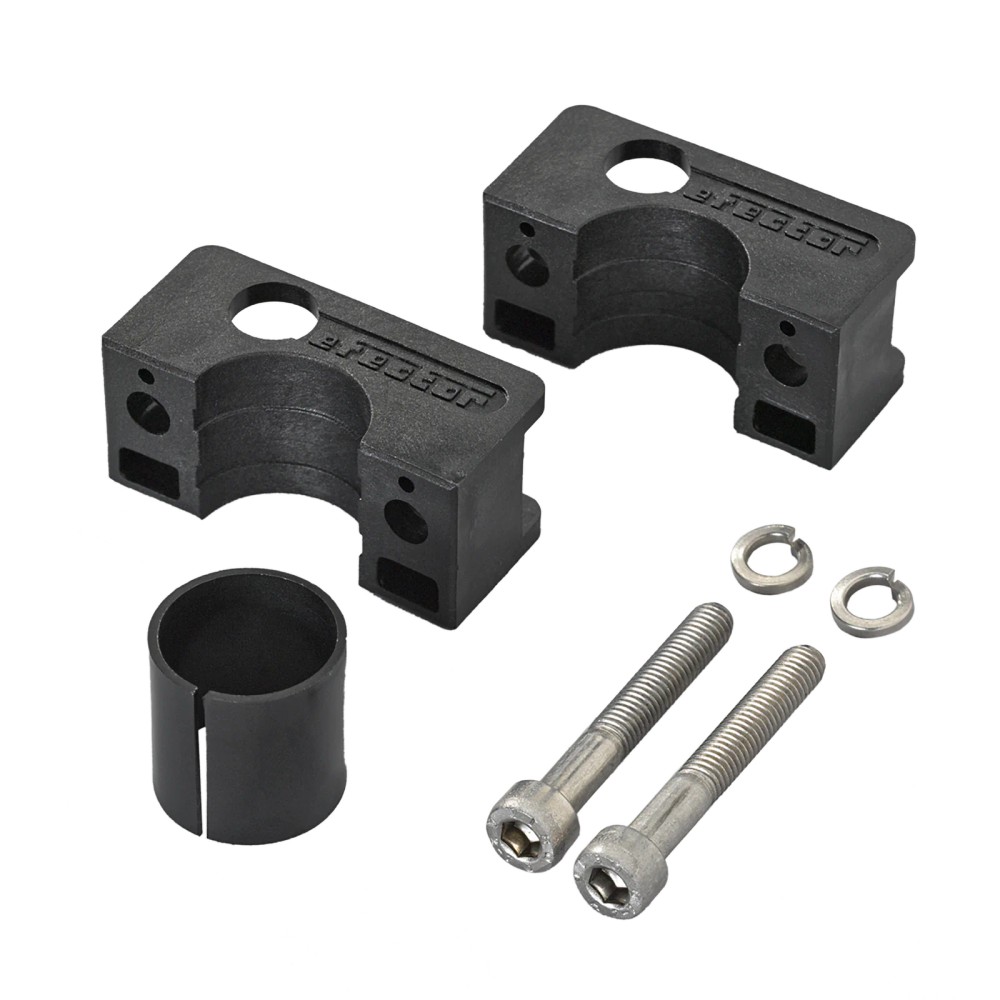

A embalagem contém um grampo, dois parafusos de sextavado interno M5 × 35 mm, dois anéis de pressão e uma bucha de redução M18.

O E10076 é compatível com qualquer sensor?

A ficha não lista modelos de sensores compatíveis. Confirme a geometria necessária no datasheet e no desenho dimensional antes da compra.

Ele serve para uma montagem que não use a bucha M18?

A ficha informa a inclusão de uma bucha redutora M18, mas não detalha outras configurações de montagem. Verifique o desenho dimensional e a necessidade mecânica da aplicação.

O que verificar se o sensor ficar com folga depois da instalação?

Confira se a bucha e o grampo correspondem à geometria do sensor e se foram posicionados corretamente. Compare o conjunto com o desenho dimensional.

O que pode causar o desalinhamento do grampo na montagem?

Uma diferença entre as dimensões do suporte e as do grampo pode impedir o alinhamento. Verifique as medidas informadas e consulte o desenho dimensional.

É melhor comprar este conjunto ou as peças de fixação separadamente?

O E10076 é fornecido como uma peça com os parafusos, os anéis de pressão e a bucha M18 indicados. A ficha não informa opções de venda avulsa dessas peças.

Como instalar o E10076 sem forçar o sensor?

Alinhe o sensor, a bucha e o grampo antes de apertar os parafusos. A ficha não especifica torque; consulte a documentação do fabricante se esse valor for necessário.

O produto precisa de ligação elétrica ou manutenção elétrica?

Não: trata-se de um acessório mecânico de fixação e não há conexão elétrica especificada. A ficha não informa requisitos de manutenção periódica.

GLOSSÁRIO TÉCNICO

Grampo de fixação

Componente mecânico usado para prender ou posicionar um elemento na montagem. (Ref.: tipo de produto — grampo de fixação)

Manga redutora

Bucha usada para adaptar a geometria de uma montagem; neste produto, a ficha identifica a bucha como M18. (Ref.: manga redutora — M18)

PBT

Sigla do material especificado para o grampo. (Ref.: material do grampo — PBT)

Diâmetro interno

Medida interna informada para o componente; a referência geométrica exata deve ser confirmada no desenho. (Ref.: diâmetro interno — 20 mm)

Anel de pressão

Elemento de fixação incluído no conjunto, indicado em quantidade de duas unidades. (Ref.: acessórios incluídos — 2 anéis de pressão)
