Conector de Válvula IFM Tipo A

E10058 IFM - Conector de Válvula IFM Tipo A Automação Industrial IP65 45V AC 70V DC

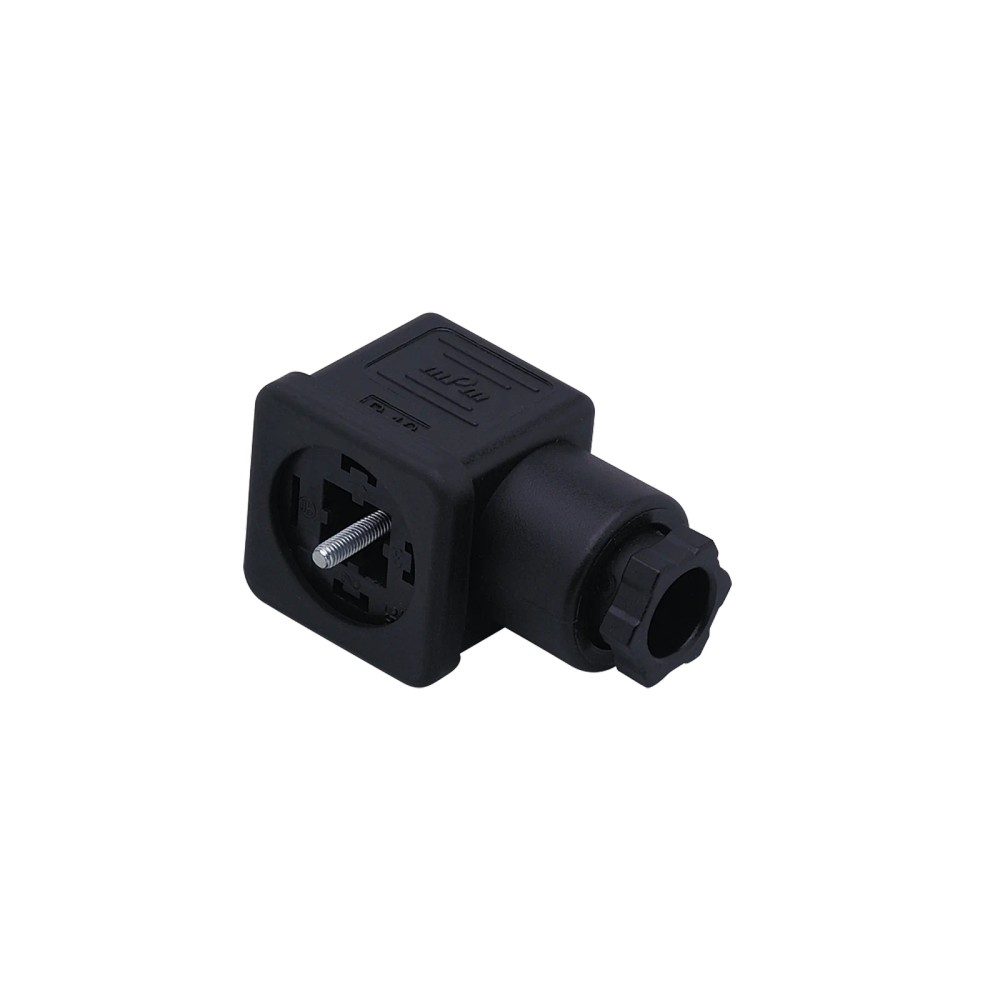

Imagem meramente ilustrativa

R$ 48,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10058
EAN: 4021179022514
NCM do produto: 85369090

Destaques do Produto Formato Tipo A,...mais

Fechar menu

Saiba mais sobre: "E10058 IFM - Conector de Válvula IFM Tipo A Automação Industrial IP65 45V AC 70V DC"

Destaques do Produto

Formato

Tipo A, conforme DIN EN 175301-803

Alimentação

< 45 V AC ou < 70 V DC

Corrente nominal

16 A

Cabo

Diâmetro de 6...8 mm

Terminais

Seção transversal até 1,5 mm²

Proteção

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector de Válvula IFM E10058 Tipo A, DIN EN 175301-803, < 45 V AC / < 70 V DC, IP65

O IFM E10058 é um conector customizável para válvulas tipo A, conforme DIN EN 175301-803, usado em aplicações industriais e de automação. Possui quatro contatos, corrente nominal de 16 A e invólucro de PA. Sua tensão máxima é inferior a 45 V AC ou 70 V DC, conforme o tipo de alimentação, e o grau de proteção informado é IP65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Conector de válvula customizável, Tipo A
Norma	DIN EN 175301-803
Tensão máxima	< 45 V AC; < 70 V DC
Corrente nominal	16 A
Contatos	4
Grau de proteção	IP65
Material	Invólucro e tampas em PA
Dimensões	42 × 29 × 28 mm
Faixa de temperatura	-40...125 °C
Entrada de cabo	Ø 6...8 mm; terminais até 1,5 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de válvulas com interface Tipo A conforme DIN EN 175301-803, quando as condições elétricas e mecânicas forem compatíveis.
Aplicações industriais e de automação que utilizem cabo com diâmetro de 6...8 mm e condutores com seção de até 1,5 mm².

⚠ Considere outro se precisa de:

Não utilizar quando a tensão de operação atingir ou exceder os limites informados: < 45 V AC ou < 70 V DC.
Não selecionar para interfaces de válvula diferentes do Tipo A DIN EN 175301-803 sem confirmar a compatibilidade mecânica e elétrica.
Não utilizar com cabo fora do diâmetro de 6...8 mm ou com condutores acima de 1,5 mm².

APLICAÇÕES E USO

Aplicação declarada: conexão de válvulas em sistemas industriais e de automação, desde que a interface seja Tipo A conforme DIN EN 175301-803.
Possibilidade de uso: instalação com cabo de 6...8 mm e condutores de até 1,5 mm², respeitando os limites elétricos e a faixa de temperatura especificados.
A ficha não identifica modelos específicos de válvulas compatíveis; confirme o padrão mecânico e os requisitos elétricos do dispositivo antes da montagem.

COMO ESCOLHER

Antes de comprar o Conector de Válvula IFM E10058 Tipo A, DIN EN 175301-803, < 45 V AC / < 70 V DC, IP65, verifique estes pontos:

Escolha o E10058

Quando a válvula utilizar conexão Tipo A conforme DIN EN 175301-803 e a instalação atender aos limites de tensão, corrente, cabo e seção dos terminais informados.

Busque outra configuração

Quando a válvula tiver outro padrão de conexão, quando a tensão não estiver dentro dos limites especificados ou quando o cabo e os condutores não atenderem às dimensões indicadas. Confirme os dados da válvula e da instalação antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado na ficha.
Modelo	E10058 / VALVE PLUG TYPE A	Identificação do produto.
Tipo de produto	Conector de válvula customizável	Classificação informada na ficha.
Aplicação	Aplicações industriais e automação industrial	Aplicação declarada no cadastro do produto.
Norma técnica	DIN EN 175301-803	Referência para a interface de válvula Tipo A.
Personalizável	Sim	Característica indicada nos dados básicos do anúncio.

Dados elétricos
Tensão máxima AC	< 45 V AC	Limite informado; não exceder.
Tensão máxima DC	< 70 V DC	Limite informado; não exceder.
Corrente nominal	16 A	Valor nominal informado para o conector.
Número de contatos	4	Quantidade de contatos indicada na ficha.
Seção transversal do terminal	Até 1,5 mm²	Limite informado para os condutores conectados aos terminais.

Conexões e cabeamento
Tipo de conexão	1 × conector angular para válvulas Tipo A DIN	Descrição da conexão indicada no cadastro.
Diâmetro do cabo	6...8 mm	Faixa informada para a entrada de cabo.
Rosca	M3 / PG 9	Identificação de rosca informada na ficha; conferir a configuração necessária na instalação.

Condições ambientais
Grau de proteção	IP65	Grau de proteção declarado para o produto; observar as condições de montagem e vedação.
Faixa de temperatura	-40...125 °C	Faixa de temperatura informada na ficha.

Dados mecânicos e materiais
Material do invólucro	PA	Material especificado para o invólucro.
Material das tampas	PA	Material especificado para as tampas.
Dimensões	42 × 29 × 28 mm	Dimensões informadas no cadastro técnico.
Peso	28 g	Peso informado na ficha.
Isento de silicone	Sim	Característica declarada pelo fabricante.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de um conector de válvula.

Conexões

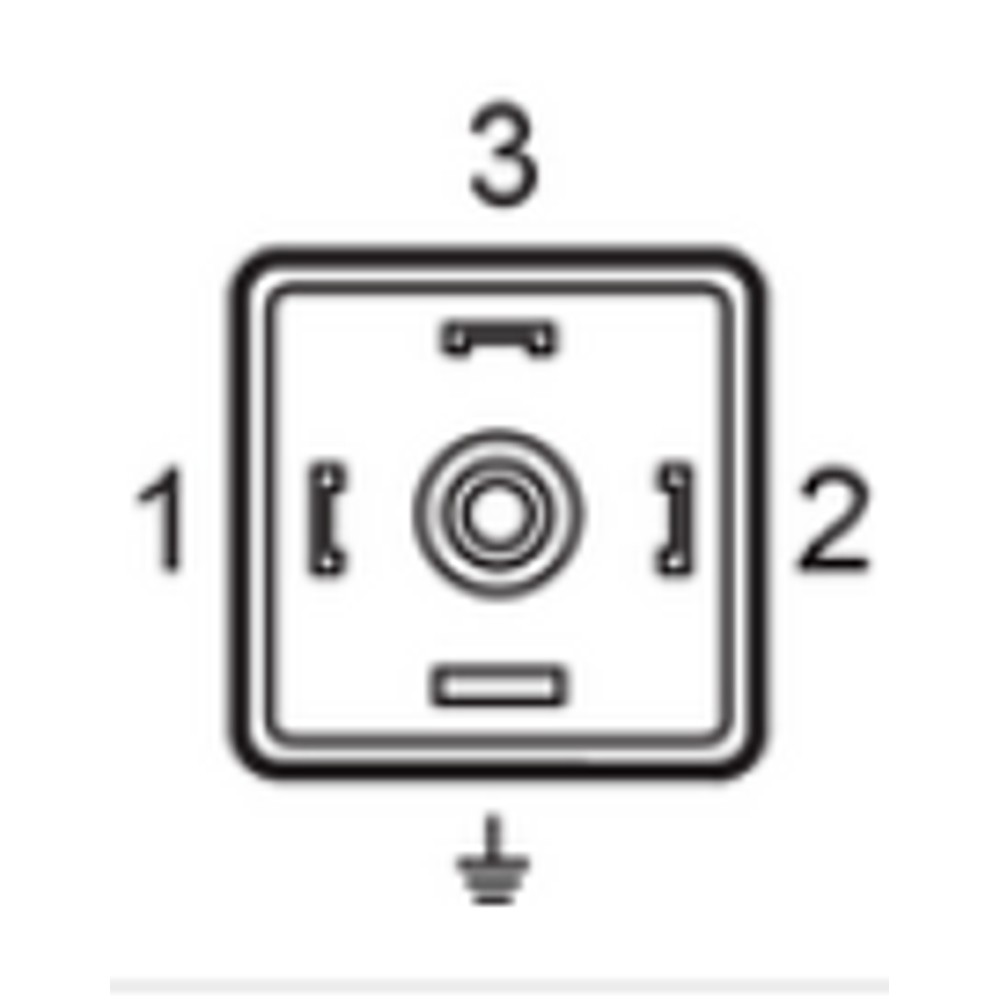

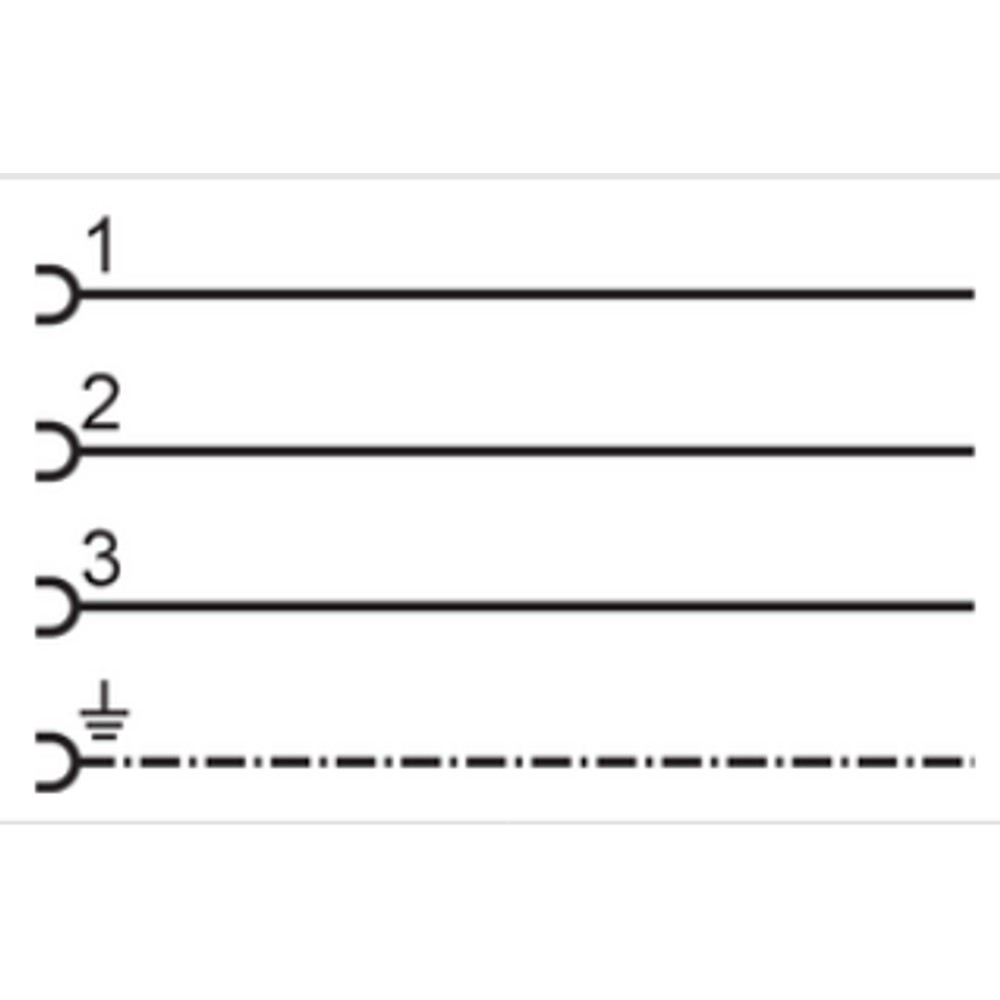

Elétrica Conexão elétrica para válvula Tipo A, com 4 contatos. Tensão máxima: < 45 V AC ou < 70 V DC; corrente nominal: 16 A. Terminais para seção transversal de até 1,5 mm²; cabo com diâmetro de 6...8 mm.

Processo Não possui conexão de processo informada. A interface mecânica indicada é para válvulas Tipo A conforme DIN EN 175301-803; verificar o padrão da válvula antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvula com interface Tipo A conforme DIN EN 175301-803 e alimentação dentro dos limites especificados	✓	O conector é indicado para essa interface; a compatibilidade elétrica ainda depende da tensão, corrente e fiação da aplicação.
Válvula com interface de outro tipo ou padrão	✗	A ficha identifica o produto como Tipo A; não há evidência de compatibilidade mecânica com outros padrões.
Aplicação com tensão igual ou superior a 45 V AC ou 70 V DC	✗	Os limites informados são inferiores a 45 V AC e inferiores a 70 V DC.
Instalação com cabo de 6...8 mm e condutores de até 1,5 mm²	✓	Essas dimensões estão dentro das especificações de cabo e terminais informadas.

INSTALAÇÃO

Como instalar o Conector de Válvula IFM E10058 Tipo A, DIN EN 175301-803, < 45 V AC / < 70 V DC, IP65

Confirme que a interface da válvula é Tipo A conforme DIN EN 175301-803.
Verifique a tensão e a corrente do circuito em relação aos limites indicados para o conector.
Confirme que o cabo tem diâmetro de 6...8 mm e que os condutores têm seção de até 1,5 mm².
Desenergize o circuito antes de iniciar a conexão elétrica.
Monte e conecte o conector conforme o datasheet e as instruções aplicáveis à válvula; não presuma a atribuição dos contatos sem consultar a documentação.
Após a montagem, confira o assentamento, a fixação e a vedação da conexão antes de energizar.

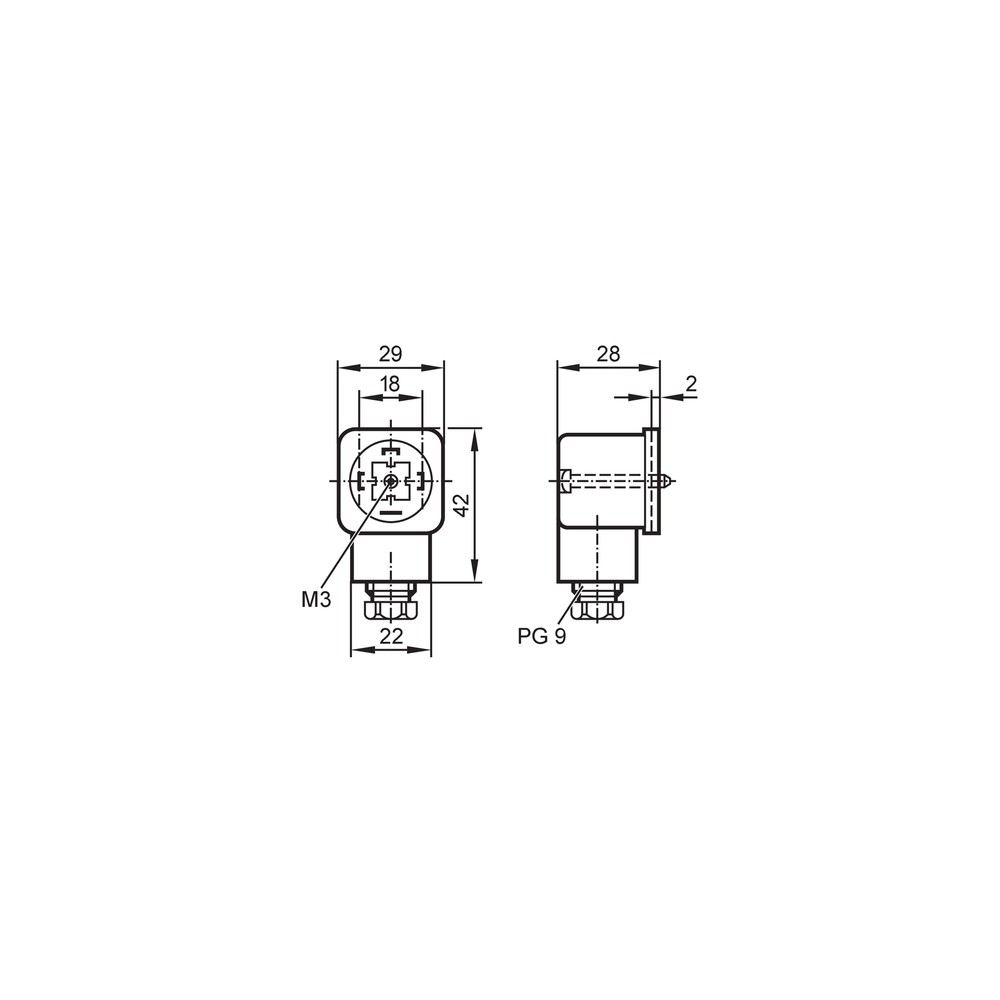

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não aciona após a conexão.	Tensão ou ligação elétrica incompatível com o circuito, ou conexão inadequada nos terminais.	Desenergize o circuito e confira a tensão de alimentação, a fiação e a montagem segundo a documentação da válvula e do conector.
O conector não encaixa na válvula.	A interface da válvula pode não ser Tipo A conforme DIN EN 175301-803.	Confira a norma e o formato da conexão da válvula; não force o encaixe.
O cabo não fica adequadamente acomodado na entrada.	Diâmetro do cabo fora da faixa especificada ou montagem incorreta.	Meça o diâmetro externo do cabo e compare com a faixa de 6...8 mm; consulte o datasheet para a montagem.
Há interrupção ou instabilidade na conexão elétrica.	Condutor mal conectado ou seção de condutor incompatível com os terminais.	Com o circuito desenergizado, inspecione as terminações e confirme que a seção do condutor não excede 1,5 mm².

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E10058 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E10058 e para que serve?

É um conector de válvula customizável Tipo A, conforme DIN EN 175301-803, para conexões em aplicações industriais e de automação.

Quais são os limites elétricos e quantos contatos ele tem?

A ficha informa 4 contatos, corrente nominal de 16 A e tensão inferior a 45 V AC ou inferior a 70 V DC.

O produto acompanha válvula ou cabo?

A ficha identifica o item como conector de válvula e não informa válvula ou cabo incluídos. Consulte o fornecedor para confirmar o conteúdo comercial do pacote.

Ele serve para uma válvula que não use conexão Tipo A?

A compatibilidade com outros padrões não está informada. Confira se a válvula atende à norma DIN EN 175301-803 antes da compra.

Posso usar este conector em uma aplicação acima de 45 V AC ou 70 V DC?

Não selecione o produto para tensão igual ou superior aos limites indicados: < 45 V AC e < 70 V DC.

O E10058 serve para conectar um motor?

A ficha especifica o produto como conector para válvulas Tipo A, não como conector para motor. Não é possível afirmar compatibilidade com motores a partir dos dados disponíveis.

A válvula não aciona depois da instalação: o que devo verificar antes de trocar o conector?

Confira se a alimentação está dentro dos limites elétricos e se os condutores estão conectados corretamente. Faça a verificação com o circuito desenergizado e consulte o esquema da válvula.

O conector não encaixa ou o cabo não se acomoda; qual pode ser a causa?

Verifique se a interface da válvula é Tipo A e se o cabo tem diâmetro de 6...8 mm. Não force o encaixe se o padrão da válvula não corresponder.

Devo comprar o conector avulso ou um kit com válvula e cabo?

A ficha identifica o E10058 como conector e não lista válvula ou cabo como itens incluídos. Se precisar desses componentes, confirme a composição do fornecimento antes de concluir a compra.

Como devo instalar o conector?

Desenergize o circuito, confirme a interface e as dimensões do cabo e dos condutores, e siga o datasheet e as instruções da válvula. A ficha não fornece um pinout específico neste cadastro.

GLOSSÁRIO TÉCNICO

DIN EN 175301-803

Norma indicada para a interface de conexão de válvulas Tipo A. (Ref.: norma técnica DIN EN 175301-803)

IP65

Grau de proteção declarado para o conector; a montagem e a vedação devem seguir as condições aplicáveis. (Ref.: grau de proteção IP65)

Abreviação do material indicado para o invólucro e as tampas. (Ref.: materiais do invólucro)

Corrente nominal

Valor de corrente nominal especificado para o conector. (Ref.: corrente nominal de 16 A)

Seção transversal do terminal

Limite de seção dos condutores especificado para a conexão nos terminais. (Ref.: até 1,5 mm²)
