Soquete Confeccionável IFM E1002A

Pré-visualizar: E1002A IFM - Soquete Confeccionável IFM Circuitos Intrinsecamente Seguros IP65 4 Polos

E1002A IFM - Soquete Confeccionável IFM Circuitos Intrinsecamente Seguros IP65 4 Polos

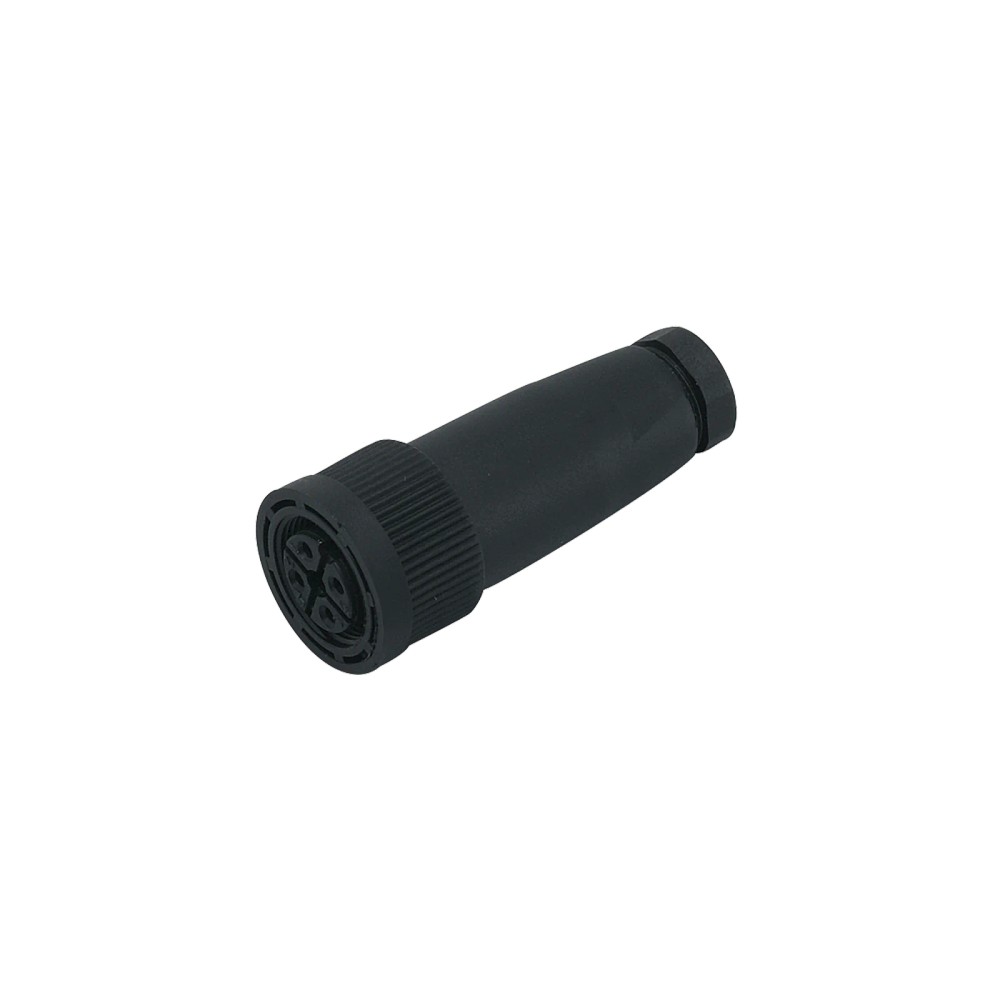

Imagem meramente ilustrativa

R$ 197,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E1002A
EAN: 4021179022101
NCM do produto: 85369090

Destaques do Produto Polos/contatos 4...mais

Fechar menu

Saiba mais sobre: "E1002A IFM - Soquete Confeccionável IFM Circuitos Intrinsecamente Seguros IP65 4 Polos"

Destaques do Produto

Polos/contatos

4 contatos

Conexão

M18 reta, codificação A

Aplicação

Circuitos intrinsecamente seguros e certificados

Cabo

Revestimento com Ø 6 a 8 mm

Terminais

Até 0,75 mm²

Proteção

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável IFM E1002A, 4 polos, para circuitos intrinsecamente seguros, IP65

O IFM E1002A é um soquete confeccionável de 4 polos para conexão em circuitos intrinsecamente seguros e certificados. Possui conexão reta M18, corpo e bloqueio em PA e grau de proteção IP65. É especificado para cabos com revestimento de Ø 6 a 8 mm e terminais de até 0,75 mm².

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Modelo	SDOGJ040PLNFKPG/1D/1G
Conexão	1 x M18, reta; codificação A
Contatos	4
Material do corpo e bloqueio	PA
Grau de proteção	IP65
Revestimento do cabo	Ø 6 a 8 mm
Seção dos terminais	Até 0,75 mm²
Tensão CA máxima	60 V de pico
Certificação	BVS 05 ATEX E106

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em circuitos intrinsecamente seguros e certificados, observando a aplicação e a identificação ATEX especificadas pelo fabricante.
Montagens com cabo de revestimento Ø 6 a 8 mm e condutores com terminais de até 0,75 mm².
Aplicações que exijam conexão reta M18, codificação A, com 4 contatos e proteção IP65.

⚠ Considere outro se precisa de:

Não selecionar para cabo cujo revestimento esteja fora da faixa Ø 6 a 8 mm indicada na ficha.
Não selecionar quando os condutores exigirem terminais acima de 0,75 mm² ou quando a tensão CA de pico exceder 60 V.
Não presumir compatibilidade com conectores de codificação diferente ou com qualquer circuito apenas pela compatibilidade mecânica M18; confirme requisitos elétricos e de certificação.

APLICAÇÕES E USO

Aplicação declarada: conexão em circuitos intrinsecamente seguros e certificados, observando a identificação ATEX e os requisitos da instalação.
Possibilidade de uso em montagem de cabo confeccionável quando o cabo tiver revestimento Ø 6 a 8 mm e os terminais forem de até 0,75 mm²; confirme o método de montagem no datasheet.
A ficha informa grau IP65 e faixa de temperatura de -20 a 80 °C; a adequação depende das condições reais de instalação e dos limites do equipamento conectado.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E1002A, 4 polos, para circuitos intrinsecamente seguros, IP65, verifique estes pontos:

Quando escolher o E1002A

Escolha este soquete quando a montagem exigir 4 contatos, conexão reta M18 com codificação A e uso em circuito intrinsecamente seguro certificado, respeitando cabo Ø 6 a 8 mm, terminais de até 0,75 mm² e os limites elétricos informados.

Quando buscar outra opção

Procure uma configuração diferente se o equipamento exigir outra quantidade de contatos, codificação, geometria ou conexão, ou se o cabo e os terminais não atenderem às dimensões indicadas. A ficha disponível não identifica modelos alternativos; valide a substituição no datasheet e na documentação do equipamento conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Classificação do componente.
Nome do modelo	SDOGJ040PLNFKPG/1D/1G	Designação do modelo informada na ficha.
Aplicação	Conexão em circuitos intrinsecamente seguros e certificados	Aplicação declarada para o produto.
Certificação	BVS 05 ATEX E106	Identificação de certificação listada na ficha.
Identificação ATEX	II 1G Ex ia IIC T6 Ga; II 1D Ex ia IIIB T85°C Da; II 1D Ex ia IIIC T85°C Da	Marcação informada na ficha; confirme a adequação às condições e aos requisitos da instalação.

Dados elétricos e conexão
Conexão	1 x M18, reta; codificação A	Configuração mecânica indicada; não substitui a verificação da compatibilidade elétrica.
Contatos	4	Número de contatos do conector.
Terminais	Até 0,75 mm²	Limite de seção informado para os terminais.
Tensão CA máxima	60 V de pico	Limite informado na ficha para tensão alternada.

Materiais e construção
Material do invólucro/corpo	PA	Material indicado para o corpo.
Material do bloqueio	PA	Material indicado para o bloqueio.
Material da porca	PA	Material da porca informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP65	Grau de proteção declarado; a ficha fornecida não detalha condições de montagem ou ensaio.
Faixa de temperatura	-20 a 80 °C	Faixa informada para o produto.

Dados mecânicos
Revestimento do cabo	Ø 6 a 8 mm	Faixa de diâmetro externo do revestimento do cabo indicada.
Dimensões	25 x 25 x 56 mm	Dimensões informadas para o componente.
Peso	35,7 g	Massa indicada nos dados do produto.
Quantidade na embalagem	1 peça	Quantidade informada por embalagem.

Identificação comercial
Marca	IFM	Fabricante/marca do produto.
SKU e part number	E1002A	Código de identificação comercial.
GTIN	4021179022101	Identificador comercial informado.
NCM	8536.90.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• Não é especificado protocolo de comunicação. A ficha caracteriza o produto como soquete de conexão, não como dispositivo de comunicação.

Conexões

Elétrica 4 contatos; terminais de até 0,75 mm²; tensão CA máxima de 60 V de pico. A aplicação indicada é em circuitos intrinsecamente seguros e certificados. A compatibilidade elétrica deve ser confirmada com o equipamento e o circuito, incluindo os requisitos da certificação.

Processo Não se aplica como conexão de processo. Conexão elétrica/mecânica: 1 x M18, reta, codificação A; confirmar a interface correspondente no equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em circuito intrinsecamente seguro e certificado, com requisitos compatíveis com a identificação ATEX do produto	✓	A ficha declara aplicação em circuitos intrinsecamente seguros e certificados e informa certificação BVS 05 ATEX E106.
Equipamento que requer conexão M18 reta, codificação A e 4 contatos	✓	Essas características de conexão e contato constam na ficha; ainda é necessário conferir a compatibilidade elétrica com o equipamento.
Cabo com revestimento Ø 6 a 8 mm e terminais de até 0,75 mm²	✓	As dimensões do revestimento do cabo e dos terminais correspondem aos valores indicados.
Circuito cuja tensão CA de pico exceda 60 V	✗	A ficha especifica tensão CA máxima de 60 V de pico.
Conector com codificação diferente ou quantidade de contatos diferente	✗	A ficha identifica codificação A e 4 contatos; não há evidência de compatibilidade com outras configurações.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E1002A, 4 polos, para circuitos intrinsecamente seguros, IP65

Confirme no datasheet e na documentação do equipamento que a conexão requer M18 reta, codificação A e 4 contatos.
Verifique se o circuito e a instalação atendem à aplicação intrinsecamente segura certificada e à identificação ATEX aplicável.
Confira se o revestimento do cabo está na faixa de Ø 6 a 8 mm e se os condutores são compatíveis com terminais de até 0,75 mm².
Prepare o cabo e os condutores conforme as instruções do fabricante; os comprimentos de decapagem e o procedimento não estão especificados nos dados fornecidos.
Confeccione o soquete e conecte os contatos conforme a identificação indicada no datasheet; não presuma pinagem sem consultar o documento técnico.
Antes de energizar, confira a montagem, o fechamento e a compatibilidade elétrica com o circuito; respeite os limites especificados.

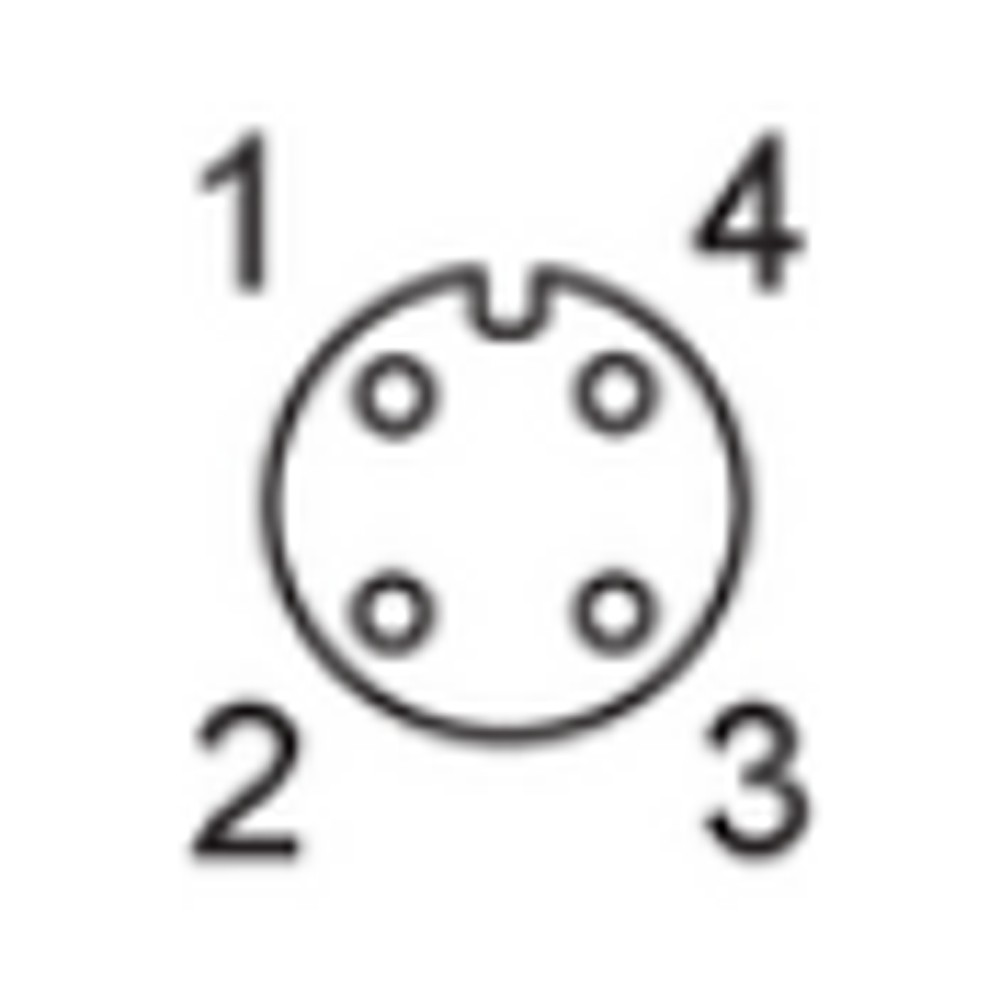

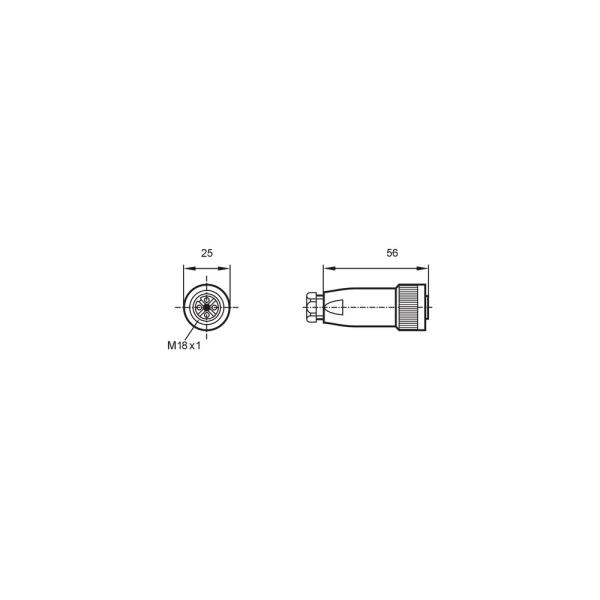

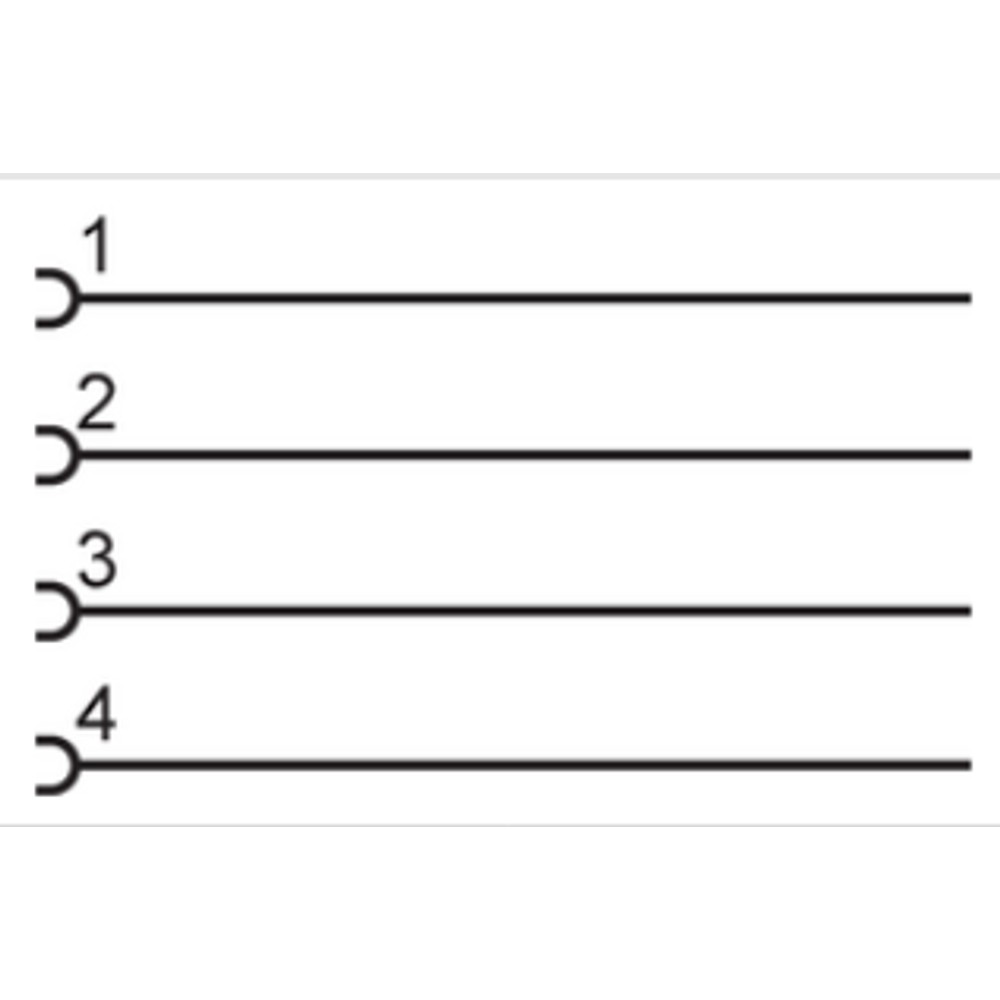

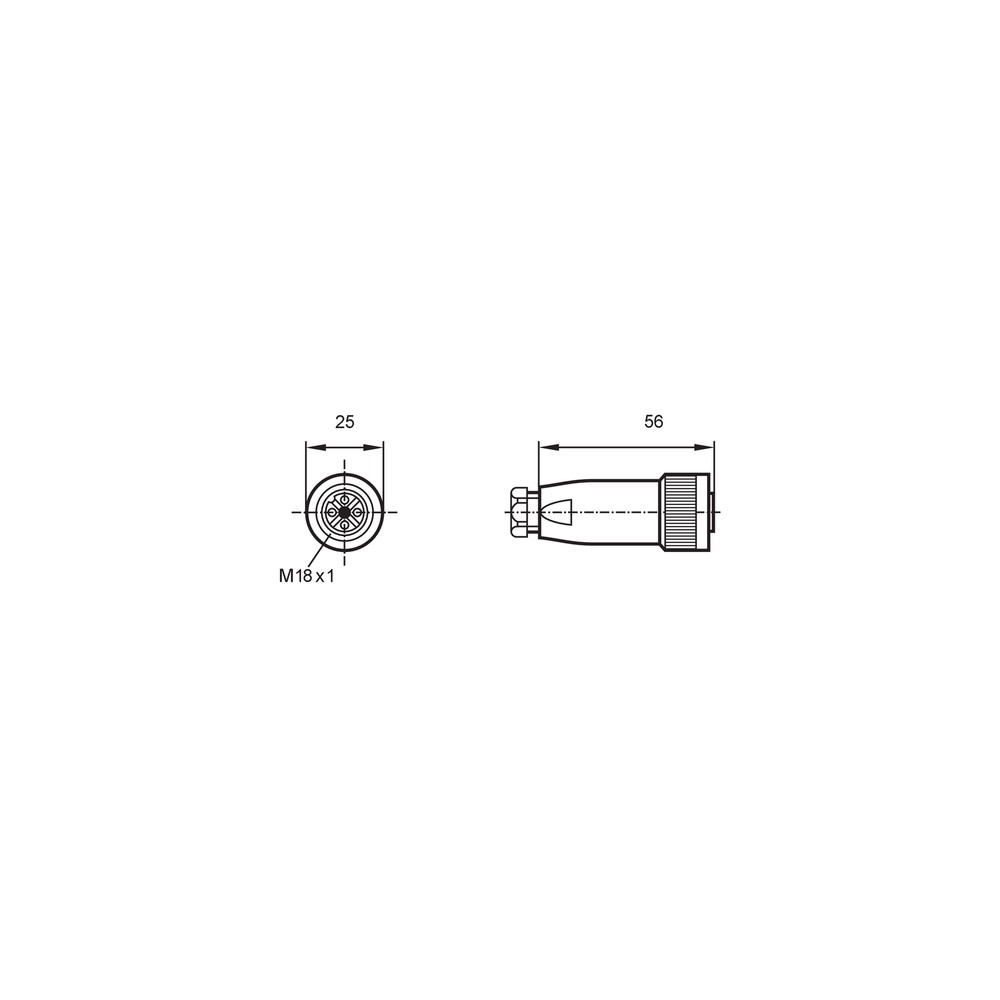

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conector não acopla ao equipamento.	Pode haver divergência de tamanho, geometria ou codificação da conexão.	Confira na identificação do equipamento e no datasheet se a interface é M18 reta e codificação A; não valide apenas pelo diâmetro.
A conexão apresenta falha elétrica ou contato intermitente após a montagem.	Pode haver terminação inadequada, condutor fora do limite especificado ou contato montado incorretamente.	Revise a montagem dos contatos e confirme que a seção dos terminais não excede 0,75 mm², seguindo a orientação do datasheet.
O cabo não fica retido ou o conjunto não fecha corretamente.	O revestimento do cabo pode não estar dentro da faixa especificada ou a montagem pode estar incorreta.	Meça o diâmetro externo do revestimento e compare com a faixa de Ø 6 a 8 mm; examine o fechamento conforme o documento técnico.
A instalação não pode ser liberada para o circuito Ex previsto.	Pode haver incompatibilidade entre a certificação/identificação do produto e os requisitos do circuito ou da área.	Compare a identificação ATEX e a certificação do produto com a documentação da instalação e do equipamento conectado antes de energizar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E1002A em português (Datasheet) Desenho em escala E1002A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E1002A e para que serve?

É um soquete confeccionável de 4 contatos destinado à conexão em circuitos intrinsecamente seguros e certificados. A ficha identifica conexão M18 reta com codificação A.

Que cabo e terminais são compatíveis com este soquete?

A ficha especifica cabo com revestimento de Ø 6 a 8 mm e terminais de até 0,75 mm². Confirme também a compatibilidade elétrica com o circuito.

O que acompanha o produto?

A ficha informa embalagem com 1 peça. Não há acessórios listados como inclusos.

Este soquete serve para conexão M18 com outra codificação ou outro número de contatos?

A ficha identifica conexão reta M18, codificação A, com 4 contatos. Não há informação que confirme compatibilidade com outras codificações ou quantidades de contatos.

Posso usar o E1002A em um circuito acima de 60 V CA de pico?

Não, a ficha estabelece 60 V de pico como tensão CA máxima. Verifique os requisitos do circuito antes da instalação.

O conector não encaixa; o que devo conferir antes de trocar?

Confira se o equipamento requer conexão M18 reta com codificação A. A compatibilidade mecânica não confirma, por si só, a compatibilidade elétrica.

A conexão ficou intermitente depois de confeccionar o cabo; qual é a causa provável?

Uma terminação ou montagem incorreta pode causar falha de contato. Revise a montagem conforme o datasheet e confirme que os terminais atendem ao limite de até 0,75 mm².

É melhor comprar este soquete ou um cabo montado?

O E1002A é descrito como soquete confeccionável e a ficha não compara o produto com cabos montados. Escolha conforme a necessidade de confeccionar o cabo e confirme a interface, os contatos e os requisitos do circuito.

O que preciso verificar antes de instalar o E1002A?

Confirme a conexão M18 codificação A, os 4 contatos, as dimensões do cabo e dos terminais e a adequação da certificação à instalação. Consulte o datasheet para a pinagem e o procedimento de montagem.

Como identificar a pinagem correta na montagem?

Consulte o datasheet do fabricante antes de ligar os condutores. Os dados resumidos da ficha não especificam a atribuição individual dos contatos.

GLOSSÁRIO TÉCNICO

Circuito intrinsecamente seguro

Circuito destinado a limitar condições elétricas de forma compatível com os requisitos de segurança aplicáveis; a adequação deve ser verificada para o conjunto da instalação. (Ref.: aplicação declarada)

Codificação A

Identificação da configuração de acoplamento do conector indicada pelo fabricante; deve corresponder à interface do equipamento. (Ref.: conexão M18, codificação A)

Grau de proteção IP65

Classificação de proteção declarada para o invólucro; a ficha fornecida não detalha condições de montagem ou ensaio. (Ref.: grau de proteção IP65)

ATEX

Identificação de conformidade para aplicação em atmosferas potencialmente explosivas, cuja adequação depende da marcação e dos requisitos da instalação. (Ref.: BVS 05 ATEX E106; identificação ATEX)

Abreviação do material indicado pelo fabricante para o corpo, bloqueio e porca do produto. (Ref.: material do invólucro, bloqueio e porca: PA)
