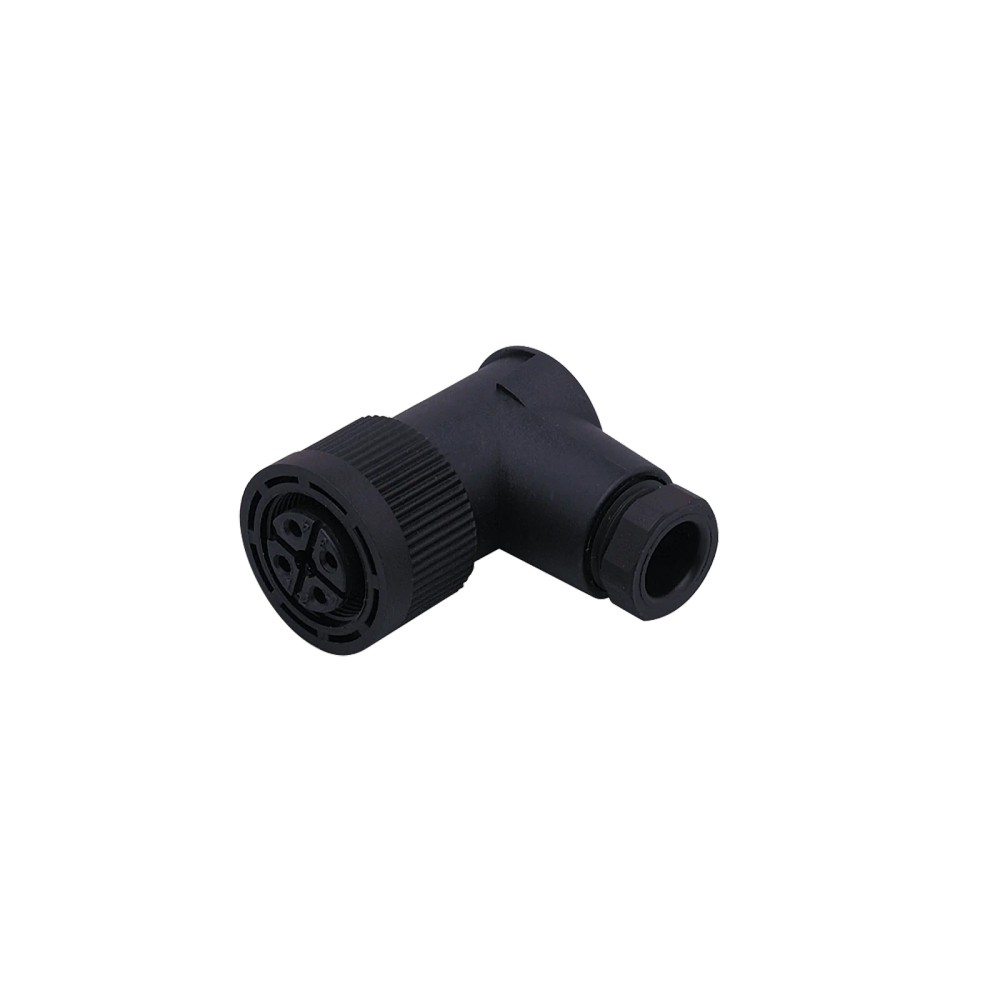

Soquete Confeccionável IFM E10013 M18 Angular 4 Pinos

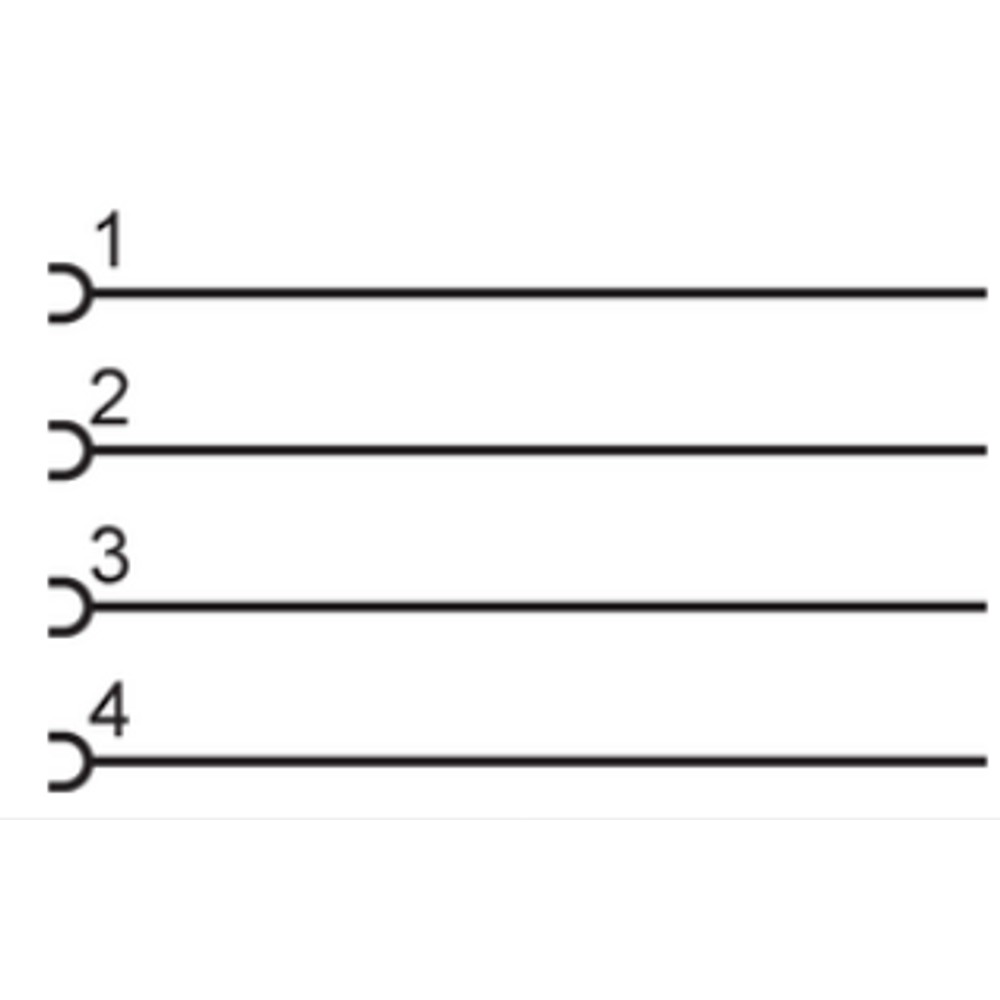

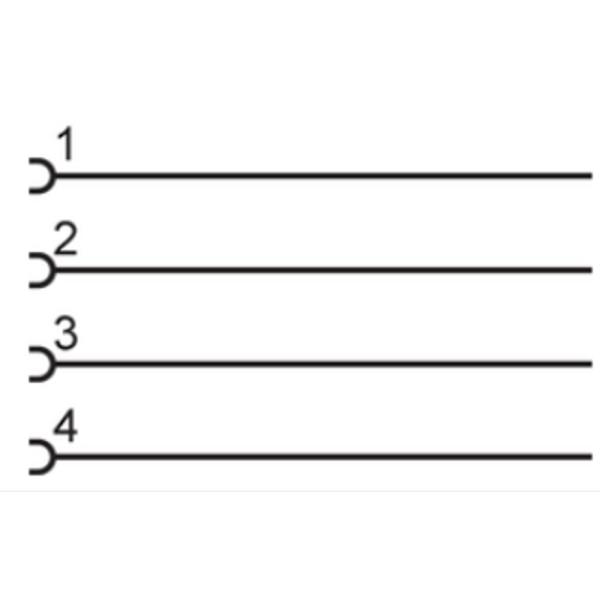

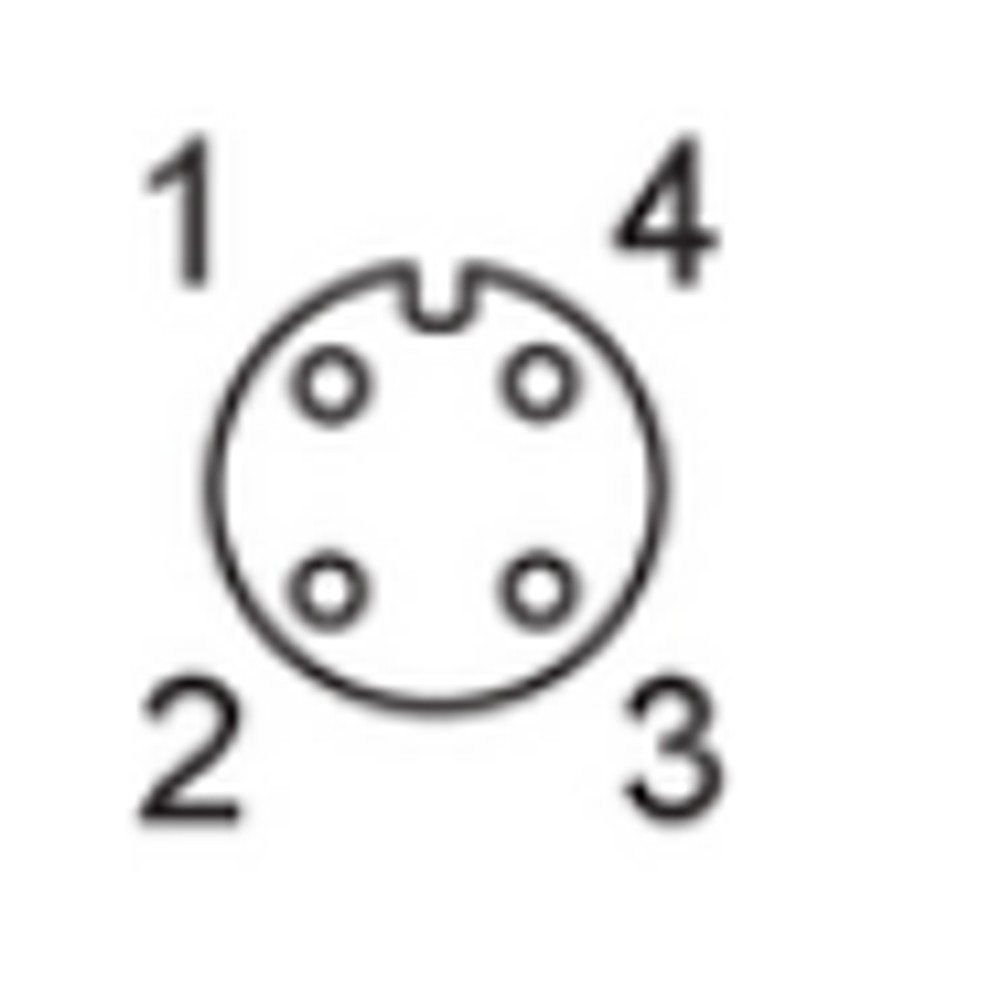

Pré-visualizar: E10013 IFM - Soquete Confeccionável IFM Automação Industrial M18 Angular 4 Pinos IP65

E10013 IFM - Soquete Confeccionável IFM Automação Industrial M18 Angular 4 Pinos IP65

Imagem meramente ilustrativa

R$ 141,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10013
EAN: 4021179022033
NCM do produto: 85369090

Destaques do Produto Formato Angular...mais

Fechar menu

Saiba mais sobre: "E10013 IFM - Soquete Confeccionável IFM Automação Industrial M18 Angular 4 Pinos IP65"

Destaques do Produto

Formato

Angular

Conexão

M18

Número de contatos

Codificação

Tensão de operação

Inferior a 250 V AC

Proteção

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete confeccionável IFM E10013, M18 angular, 4 contatos, codificação A, IP65

O IFM E10013 é um soquete confeccionável angular com conexão M18 e 4 contatos, destinado a aplicações industriais e de automação industrial. Possui codificação A, grau de proteção IP65 e tensão de operação inferior a 250 V AC. Os terminais aceitam condutores de até 0,75 mm²; consulte a folha de dados para confirmar os requisitos de montagem e a aplicação elétrica.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão	1 x M18, angular
Contatos	4
Codificação	A
Grau de proteção	IP65
Tensão de operação	< 250 V AC
Terminais	Até 0,75 mm²
Dimensões	43 x 25 x 36 mm
Material do corpo e da porca	PA
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação industrial que requeiram um soquete confeccionável M18 angular de 4 contatos com codificação A.
Montagens em que os condutores estejam dentro do limite informado para os terminais, de até 0,75 mm², e a tensão de operação seja inferior a 250 V AC.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir tensão de operação igual ou superior a 250 V AC.
Não selecione quando a instalação exigir mais de 4 contatos, outra codificação, conexão não M18 ou formato não angular; esses requisitos diferem das características informadas para o E10013.

APLICAÇÕES E USO

Aplicação explicitamente indicada: instalações industriais e sistemas de automação industrial que utilizem a configuração M18 angular de 4 contatos com codificação A.
Possibilidade a validar no projeto: confecção de uma conexão em campo com condutores de até 0,75 mm², desde que tensão, pinagem, encaixe e condições ambientais atendam aos requisitos do circuito e do equipamento.
Para uso em ambiente sujeito a líquidos ou poeira, confirme que a montagem completa preserva o grau de proteção IP65; a ficha não descreve condições específicas de instalação nem o grau de proteção do conjunto montado.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM E10013, M18 angular, 4 contatos, codificação A, IP65, verifique estes pontos:

Escolha o E10013 quando

A montagem exigir um soquete confeccionável M18 angular, com 4 contatos, codificação A, proteção IP65 e condutores compatíveis com terminais de até 0,75 mm².

Verifique outra configuração quando

O projeto especificar conexão, orientação, número de contatos ou codificação diferentes, ou uma tensão de operação fora do limite indicado. Compare esses requisitos com a ficha técnica do componente alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Identificação do componente.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no conjunto de dados do produto.
SKU / código do artigo	E10013	Código do produto informado para identificação.
GTIN	4021179022033	Identificador comercial informado na ficha.
Part number	SDOAJ040PLSFKPG	Part number indicado no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão / Conectores e Soquetes	Classificação do produto.
NCM	8536.90.90	Classificação fiscal informada no conjunto de dados.

Dados elétricos e de conexão
Tensão de operação	< 250 V AC; o conjunto de dados também registra < 250 AC/DC V	O anúncio informa < 250 V AC. A referência AC/DC aparece em outra fonte do contexto; confirme a condição aplicável na folha de dados.
Capacidade de carga total	4 A (...40 °C)	Valor indicado para a condição de temperatura apresentada; não extrapolar para outras condições sem consultar a folha de dados.
Contatos	4	Número de contatos informado.
Codificação	A	Codificação indicada para o conector.
Terminais	Até 0,75 mm²	Seção de condutor indicada para os terminais.

Dados mecânicos
Conexão	1 x M18, angular	Configuração mecânica informada; verificar o encaixe correspondente no equipamento.
Dimensões	43 x 25 x 36 mm	Dimensões indicadas no conjunto de dados do produto.
Corpo / material do invólucro	PA	Material indicado para o corpo e o invólucro.
Bloqueio	PA	Material de bloqueio indicado na ficha.
Material da porca	PA	Material informado para a porca.
Revestimento do cabo	Ø 6...8 mm	Faixa de diâmetro informada para o revestimento do cabo.
Peso	31,4 g	Peso indicado no conjunto de dados; pode haver diferenças de arredondamento entre fontes.

Proteção e condições ambientais
Grau de proteção	IP65	Grau de proteção informado para o produto; a condição de vedação depende da montagem correta.
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente indicada na ficha.

Fornecimento
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha fornecida. A codificação A identifica a configuração indicada para o conector, mas não comprova compatibilidade com um protocolo ou dispositivo específico.

Conexões

Elétrica Soquete confeccionável com 4 contatos; terminais para condutores de até 0,75 mm²; tensão de operação inferior a 250 V AC. A compatibilidade elétrica com um equipamento depende também da pinagem e dos requisitos elétricos do equipamento, que devem ser conferidos na documentação correspondente.

Processo 1 x M18, angular. A compatibilidade mecânica deve ser confirmada quanto à conexão correspondente, codificação A e espaço disponível para o formato angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação que requer conexão M18 angular, 4 contatos e codificação A	✓	Essas características correspondem às especificações informadas para o E10013; confirme também a pinagem exigida pelo equipamento.
Montagem com tensão de operação inferior a 250 V AC e condutores de até 0,75 mm²	✓	Os limites informados para tensão e terminais atendem a esses requisitos, observadas as condições da instalação.
Equipamento que requer mais de 4 contatos ou codificação diferente de A	✗	A quantidade de contatos e a codificação não correspondem às características informadas para este soquete.
Circuito que opera a 250 V AC ou acima	✗	A tensão de operação especificada é inferior a 250 V AC.
Dispositivo ou protocolo específico sem pinagem documentada para comparação	✗	A ficha não informa protocolo, dispositivo compatível nem pinagem detalhada; não é possível confirmar a compatibilidade elétrica apenas pela conexão mecânica.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM E10013, M18 angular, 4 contatos, codificação A, IP65

Confirme no projeto e na documentação do equipamento que a conexão requerida é M18, angular, com 4 contatos e codificação A.
Desenergize o circuito antes de iniciar a montagem e confirme que a tensão prevista está dentro do limite especificado para o soquete.
Verifique se os condutores são compatíveis com terminais de até 0,75 mm² e se o revestimento do cabo está na faixa de Ø 6...8 mm indicada.
Prepare e conecte os condutores conforme a folha de dados; consulte a documentação do equipamento para validar a pinagem, pois ela não está detalhada nos dados fornecidos.
Monte e fixe o conector de acordo com as instruções do fabricante, verificando o encaixe mecânico e a orientação angular.
Inspecione a montagem e confirme que o cabo e as vedações estão corretamente posicionados antes de energizar; valide a proteção do conjunto conforme as condições reais de instalação.

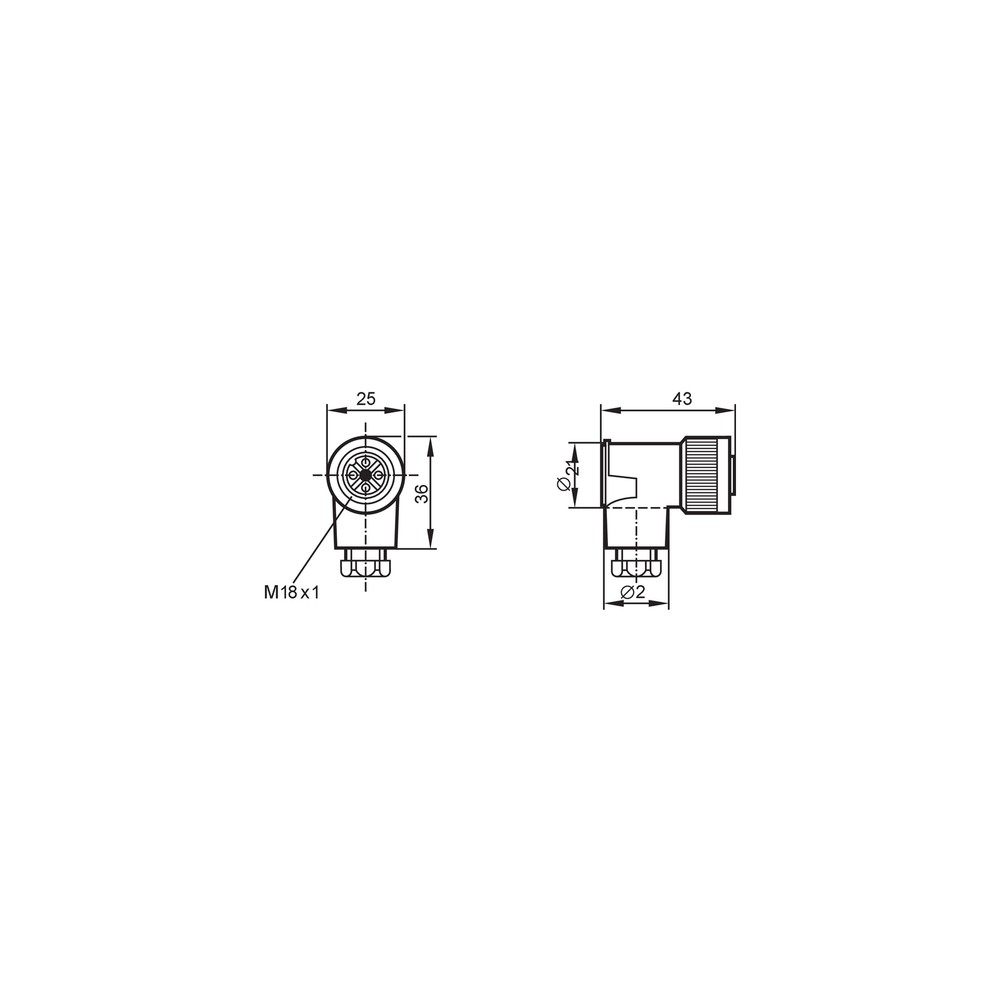

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não funciona após a montagem.	Possível erro de ligação, pinagem incompatível ou condutor mal fixado; a pinagem específica do equipamento não consta nos dados fornecidos.	Desenergize o circuito, compare a ligação com os esquemas do equipamento e do fabricante e verifique a continuidade e a fixação dos condutores.
A conexão não encaixa ou não trava corretamente.	Possível incompatibilidade mecânica de conexão ou codificação, ou desalinhamento durante o acoplamento.	Confira se o equipamento correspondente exige conexão M18 com codificação A e inspecione alinhamento e estado das superfícies de conexão.
Há entrada de umidade ou poeira na conexão montada.	Possível montagem inadequada, cabo fora da faixa de diâmetro indicada ou vedação comprometida.	Verifique o diâmetro do revestimento do cabo (Ø 6...8 mm), o posicionamento das vedações e a montagem do conector; IP65 não elimina a necessidade de montagem correta.
O conector aquece ou apresenta interrupções durante a operação.	Possível carga elétrica fora das condições especificadas, contato deficiente ou condutor inadequado.	Desenergize e inspecione os contatos e a fixação dos condutores; compare corrente, temperatura e tensão de operação com a folha de dados e os requisitos do circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E10013 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E10013 e para que serve?

É um soquete confeccionável M18 angular de 4 contatos e codificação A, destinado a aplicações industriais e de automação industrial.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

O E10013 serve para qualquer conector M18?

Não é possível afirmar compatibilidade com qualquer conector M18. A conexão precisa corresponder à configuração angular, aos 4 contatos e à codificação A; confirme também a pinagem do equipamento.

Posso usar este soquete em um circuito de 250 V AC ou mais?

Não, a tensão de operação informada no anúncio é inferior a 250 V AC. Para requisitos diferentes, consulte a folha de dados e selecione um componente especificado para a tensão do circuito.

Este produto serve para aplicações que exigem mais de quatro contatos?

Não, o E10013 é especificado com 4 contatos. Para mais contatos, é necessário selecionar uma configuração correspondente ao projeto.

A conexão não funciona depois de instalar; o que devo verificar antes de trocar o soquete?

Verifique primeiro a pinagem no esquema do equipamento, a continuidade dos condutores e a fixação nos terminais. A ficha do E10013 não especifica uma pinagem universal.

O conector apresenta umidade; isso significa que o IP65 não está funcionando?

Não necessariamente; montagem incorreta ou vedação comprometida pode afetar a proteção do conjunto. Confira o posicionamento das vedações e se o revestimento do cabo está dentro da faixa indicada de Ø 6...8 mm.

Devo comprar este modelo ou procurar um conector de outra configuração?

Escolha o E10013 se o projeto exigir M18 angular, 4 contatos e codificação A. Se o número de contatos, a codificação ou a orientação forem diferentes, compare com uma versão que corresponda a esses requisitos.

Como devo preparar e montar os condutores?

Use condutores compatíveis com terminais de até 0,75 mm² e siga as instruções da folha de dados para a montagem. Confirme a pinagem no esquema do equipamento antes de energizar.

O E10013 é fornecido com cabo ou acessórios?

A ficha identifica o item como soquete confeccionável e informa uma peça por embalagem, mas não lista cabo ou acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector, usada para verificar o correspondente mecânico e a disposição de contatos indicada pelo sistema. (Ref.: Codificação: A)

Grau de proteção IP65

Classificação de proteção informada para o produto; o resultado na instalação depende da montagem e da vedação corretas. (Ref.: Grau de proteção: IP65)

Soquete confeccionável

Conector que permite a montagem dos condutores nos terminais do próprio componente. (Ref.: Tipo de produto: Soquete confeccionável)

Conexão angular M18

Configuração mecânica com conexão M18 e orientação angular. (Ref.: Conexão: 1 x M18, angular)

Capacidade de carga total

Valor de carga especificado para a condição indicada na ficha; deve ser considerado junto com a temperatura de referência. (Ref.: Capacidade de carga total: 4 A (...40 °C))
