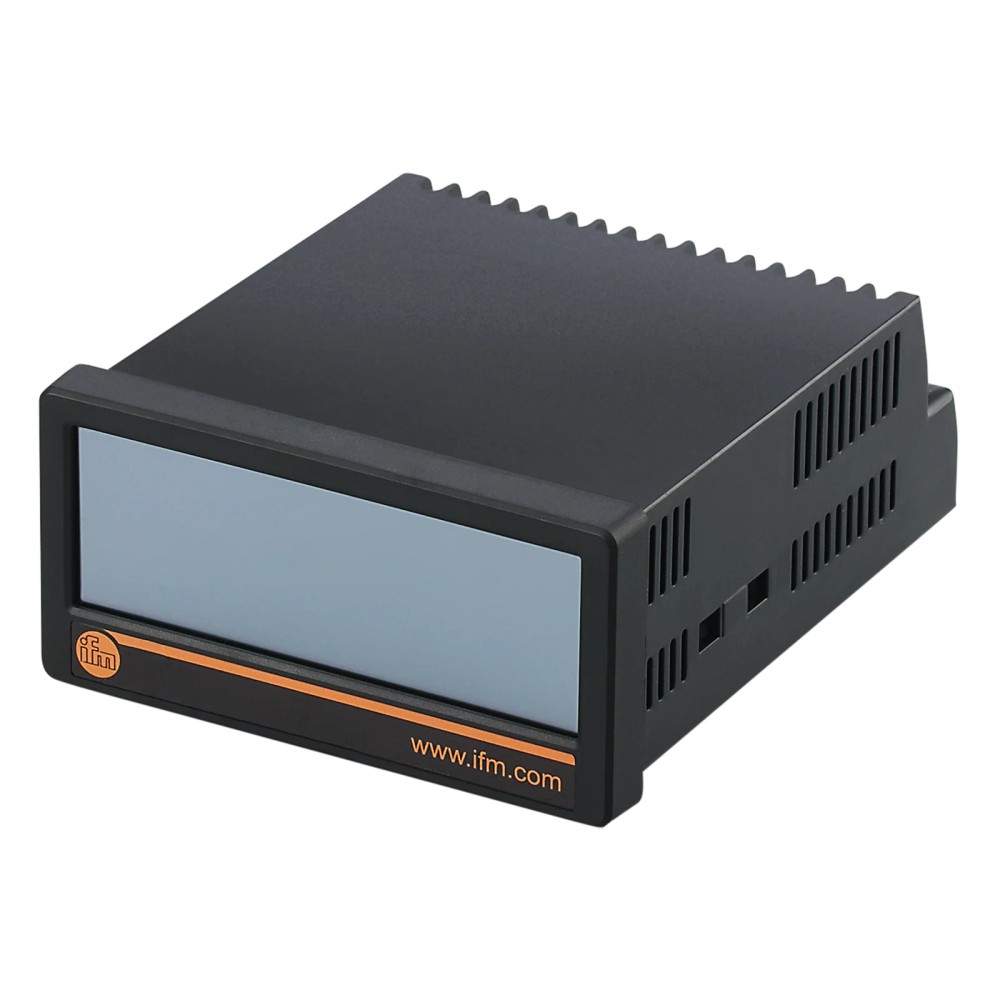

Sobre o Exibição multifuncional ifm DX2041 para monitoramento de sinais padrão, com display colorido LCD gráfico Touch Screen e 2 entradas analógicas

O ifm DX2041 é uma exibição multifuncional para indicação e monitoramento de sinais analógicos, como os provenientes de sensores de pressão, temperatura e fluxo. Possui duas entradas analógicas configuráveis para sinais de tensão ou corrente e display colorido LCD gráfico com tela Touch Screen. As entradas têm resolução de 16 bits e precisão especificada de 0,1%.

PRINCIPAIS ESPECIFICAÇÕES

Marca e modelo	ifm DX2041
Função	Indicação e monitoramento de sinais analógicos
Entradas analógicas	2; entrada de tensão ou corrente
Faixa de entrada de tensão	-10...10 V
Faixa de entrada de corrente	0...20 mA
Resolução e precisão da entrada	16 bits; 0,1%

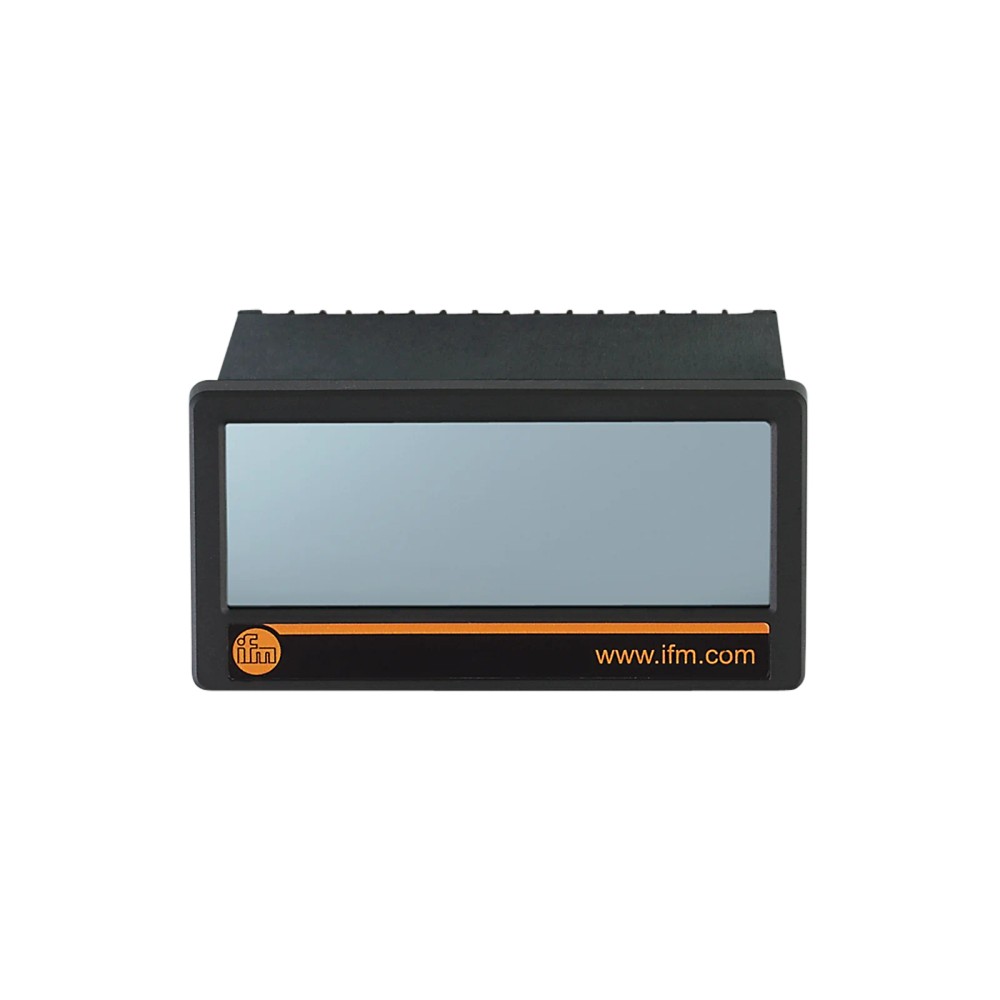

Display	Colorido, LCD gráfico, Touch Screen
Tensão de operação	115...230 V AC / 18...30 V DC
Dimensões e corte do painel	48 x 112 x 116 mm; corte de 91 x 43 mm
Proteção e temperatura ambiente	IP 65 no equipamento; -20...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de painel que precisam indicar e monitorar até dois sinais analógicos de sensores de pressão, temperatura ou fluxo, desde que os sinais estejam dentro das faixas de entrada especificadas.
Instalações cujo recorte de painel seja compatível com 91 x 43 mm e cuja alimentação esteja dentro de 115...230 V AC ou 18...30 V DC.
Ambientes com temperatura de operação entre -20 e 60 °C, considerando a proteção IP 65 do equipamento e IP 20 dos terminais.

⚠ Considere outro se precisa de:

Não selecionar para sinais de tensão fora da faixa -10...10 V ou sinais de corrente fora da faixa 0...20 mA; a ficha não especifica outras faixas de entrada.
Não tratar a proteção IP 65 do equipamento como proteção dos terminais: estes têm grau IP 20 e requerem condições de instalação compatíveis.
Não presumir compatibilidade com protocolos digitais, comunicação de rede ou saídas de controle; esses recursos não estão especificados na ficha.

APLICAÇÕES E USO

Uso indicado pela ficha: indicação e monitoramento de sinais analógicos provenientes, por exemplo, de sensores de pressão, temperatura e fluxo, conectados às entradas dentro das faixas especificadas.
Pode ser considerado em painéis de controle com recorte de 91 x 43 mm, desde que a alimentação esteja entre 115...230 V AC ou 18...30 V DC e a temperatura ambiente entre -20 e 60 °C.
Possibilidade de uso em outros processos com sinais analógicos é uma inferência baseada nas entradas disponíveis; confirme tipo de sinal, configuração e requisitos no datasheet do fabricante antes da aplicação.
A proteção dos terminais é IP 20, portanto a condição de instalação deve considerar essa classificação separadamente da proteção IP 65 do equipamento.

COMO ESCOLHER

Antes de comprar o Exibição multifuncional ifm DX2041 para monitoramento de sinais padrão, com display colorido LCD gráfico Touch Screen e 2 entradas analógicas, verifique estes pontos:

Escolha o DX2041 quando

A aplicação exigir indicação e monitoramento de até dois sinais analógicos de tensão (-10...10 V) ou corrente (0...20 mA), com montagem em painel no recorte de 91 x 43 mm e alimentação dentro das faixas informadas.

Avalie outra opção quando

O sinal a monitorar estiver fora das faixas especificadas, forem necessárias mais de duas entradas analógicas ou a aplicação exigir protocolo de comunicação ou saída de controle não informados para este modelo. Confirme os requisitos no datasheet do fabricante antes de definir outro equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Produto	Exibição multifuncional para monitoramento de sinais padrão ifm DX2041	Identificação do modelo conforme dados do anúncio.
Marca	ifm	Fabricante informado para o produto.
SKU / Part Number	DX2041	Código de identificação do produto.
GTIN	4021179309233	Código global de identificação informado na ficha.
Função	Monitoramento de sinais	Função declarada para o equipamento.
Categoria	Monitoramento de condição	Categoria informada nos dados do produto.
Área de aplicação	Indicação e monitoramento de sinais analógicos; por exemplo, de sensores de pressão, temperatura e fluxo	Aplicações citadas na ficha; o sinal deve respeitar as faixas de entrada.

Entradas analógicas
Quantidade de entradas analógicas	2	Quantidade de entradas declarada; entradas para tensão ou corrente.
Tipo de entrada	Entrada de tensão ou de corrente	A ficha identifica as duas entradas analógicas como entradas de tensão ou corrente.
Tensão de entrada analógica	-10...10 V	Faixa especificada para sinal de tensão.
Corrente de entrada analógica	0...20 mA	Faixa especificada para sinal de corrente.
Resolução da entrada analógica	16 bits	Resolução informada para as entradas analógicas.
Precisão da entrada analógica	0,1%	Precisão declarada na ficha; não há condição adicional de referência informada no contexto.

Dados elétricos
Tensão de operação	115...230 V AC / 18...30 V DC	Faixas de alimentação especificadas.
Frequência AC	50...60 Hz	Frequência indicada para alimentação AC.
Consumo de corrente	100 mA	Valor informado na ficha; não é especificado no contexto um cenário adicional de medição.

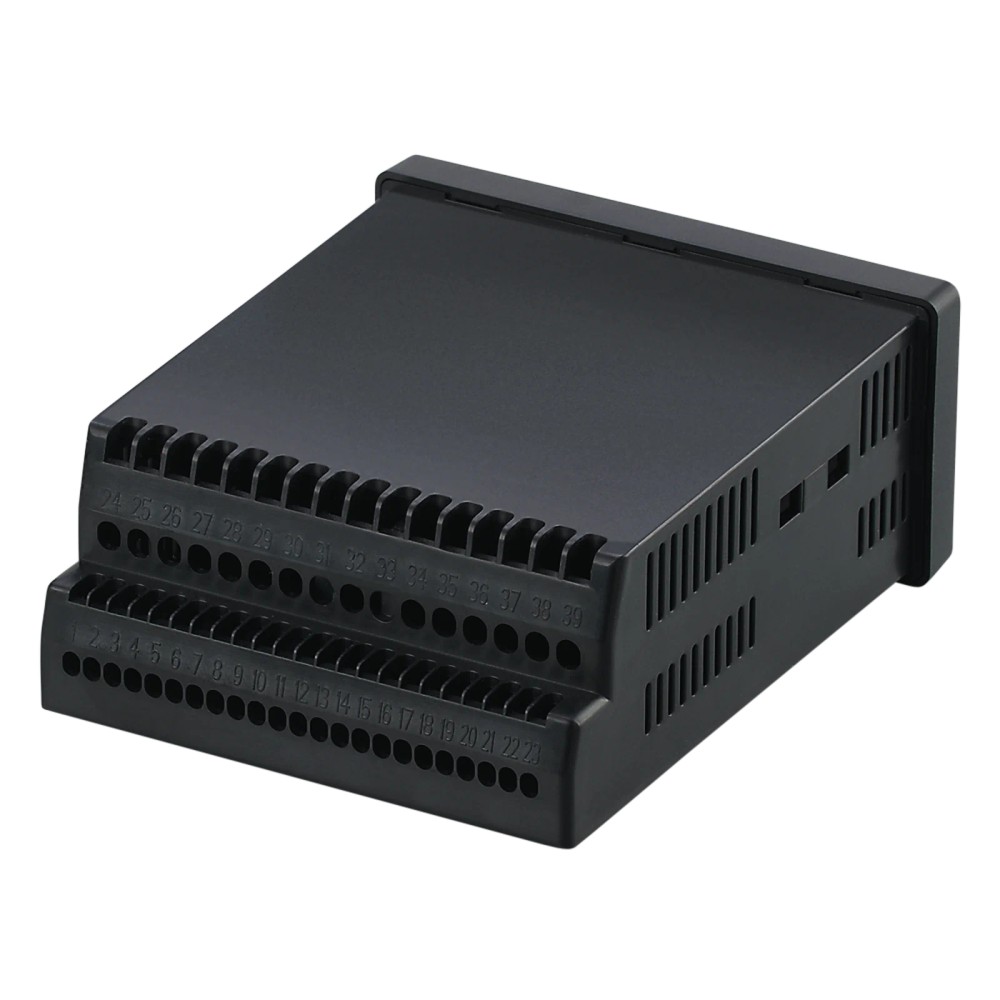

Conexão elétrica	Terminais parafusados	Tipo de conexão elétrica informado; consultar o datasheet para identificação dos bornes.

Display e operação
Tipo de exibição	Multifuncional	Tipo de exibição informado nos dados do anúncio.
Display	Colorido, LCD gráfico, Touch Screen	Características do display descritas na ficha.

Condições ambientais e proteção
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente de operação especificada.
Temperatura de armazenamento	-25...70 °C	Faixa de temperatura especificada para armazenamento.
Grau de proteção do equipamento	IP 65	Proteção atribuída ao equipamento; não deve ser estendida aos terminais.
Grau de proteção dos terminais	IP 20	Proteção específica dos terminais, conforme ficha.
Normas EMC	EN 61000-6-2, EN 61000-6-3, EN 61000-6-4	Normas de EMC indicadas nos dados do produto.

Dados mecânicos e montagem
Formato do invólucro	Retangular	Formato informado para o invólucro.
Material do invólucro	Noryl UL94-V-0	Material e classificação informados na ficha.
Dimensões	48 x 112 x 116 mm	Dimensões declaradas do produto.
Corte do painel	91 x 43 mm	Dimensão de recorte indicada para montagem em painel.
Tipo de montagem	Montagem em painéis de controle ou recortes de painéis	Forma de instalação descrita nos dados do produto.
Peso	351 g	Peso informado nos dados técnicos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8531.20.00	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Entradas analógicas para sinais de tensão de -10...10 V ou corrente de 0...20 mA.

• A ficha não informa protocolos de comunicação digital.

Conexões

Elétrica Terminais parafusados. Alimentação especificada: 115...230 V AC ou 18...30 V DC. A ficha não detalha a atribuição dos bornes; consulte o datasheet antes da ligação.

Processo Não há conexão de processo com fluido especificada. O equipamento é destinado à montagem em painel; o recorte informado é 91 x 43 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitorar sinais analógicos de sensores de pressão, temperatura ou fluxo dentro das faixas elétricas especificadas.	✓	A aplicação é indicada na descrição do produto, com duas entradas analógicas para tensão ou corrente.
Receber sinal de tensão entre -10...10 V ou corrente entre 0...20 mA.	✓	Essas são as faixas de entrada analógica informadas para o DX2041.
Instalar em painel com recorte de 91 x 43 mm.	✓	Esse é o corte de painel especificado para montagem.
Usar sinal fora das faixas de entrada especificadas ou exigir protocolo digital.	✗	A ficha não especifica suporte a sinais além de -10...10 V e 0...20 mA nem protocolos digitais.
Instalar os terminais em ambiente que exija proteção IP 65.	✗	O grau de proteção informado para os terminais é IP 20; IP 65 é indicado para o equipamento.

INSTALAÇÃO

Como instalar o Exibição multifuncional ifm DX2041 para monitoramento de sinais padrão, com display colorido LCD gráfico Touch Screen e 2 entradas analógicas

Confirme que o sinal do sensor é de tensão entre -10...10 V ou de corrente entre 0...20 mA e que a aplicação utiliza no máximo duas entradas analógicas.
Verifique se a alimentação disponível corresponde a 115...230 V AC ou 18...30 V DC; para alimentação AC, considere a frequência especificada de 50...60 Hz.
Prepare no painel o recorte de 91 x 43 mm e confira as dimensões do equipamento antes da montagem.
Instale o equipamento no painel conforme as orientações do fabricante, sem forçar o invólucro ou os terminais.
Faça as ligações nos terminais parafusados usando a identificação de bornes do datasheet; não deduza a pinagem sem consultar o documento.
Antes de energizar, confira a alimentação e as ligações dos sinais; mantenha os terminais em condições compatíveis com seu grau de proteção IP 20.

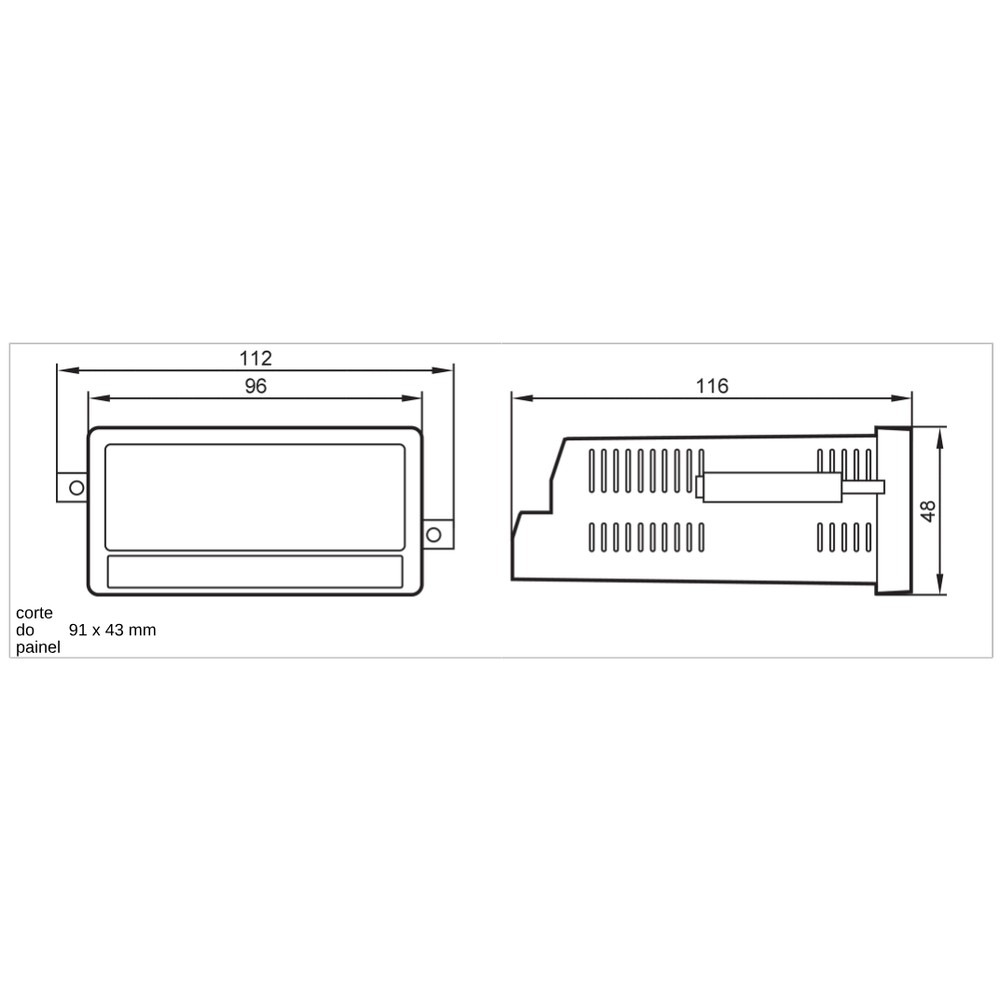

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A indicação não acompanha o sinal do sensor.	Faixa ou tipo de sinal aplicado incompatível com a entrada selecionada, ou ligação incorreta nos terminais.	Meça o sinal na entrada e confira se é de tensão entre -10...10 V ou corrente entre 0...20 mA; compare as ligações com o datasheet.
O display não liga.	Alimentação ausente ou fora das faixas de operação especificadas.	Meça a alimentação nos terminais e confirme se corresponde a 115...230 V AC ou 18...30 V DC; para AC, confira a frequência de 50...60 Hz.
A leitura apresenta diferença em relação ao sinal esperado.	Sinal fora da faixa prevista, tipo de entrada inadequado ou condição de ligação que precisa ser verificada.	Compare o sinal medido diretamente na entrada com a faixa aplicável e revise a configuração e a ligação conforme o datasheet, considerando a precisão especificada de 0,1%.
Há preocupação com ingresso de poeira ou água nos terminais.	A proteção dos terminais é IP 20, diferente da proteção IP 65 informada para o equipamento.	Confira se a instalação protege os terminais conforme as condições requeridas e consulte a documentação do fabricante para os limites de montagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet do ifm DX2041 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm DX2041 e para quem ele serve?

É uma exibição multifuncional para indicar e monitorar sinais analógicos. É destinado a aplicações como sinais de sensores de pressão, temperatura e fluxo, dentro das faixas de entrada especificadas.

Quais sinais analógicos o DX2041 aceita?

As entradas aceitam tensão de -10...10 V ou corrente de 0...20 mA. O equipamento tem duas entradas analógicas.

O DX2041 serve para sinais de tensão acima de 10 V ou corrente acima de 20 mA?

A ficha especifica entrada de tensão até -10...10 V e entrada de corrente de 0...20 mA. Não use essas faixas como evidência de suporte a sinais externos a elas; consulte o fabricante para confirmar outra necessidade.

Posso usar o DX2041 em uma aplicação que exige comunicação digital por protocolo?

A ficha disponível não informa protocolos de comunicação digital. Se a comunicação por rede ou protocolo for requisito, confirme esse recurso no datasheet ou com o fabricante antes de selecionar o produto.

O display está aceso, mas mostra uma leitura inesperada: o que verifico antes de trocar o equipamento?

Verifique o tipo e a faixa do sinal na entrada e confira a ligação nos terminais conforme o datasheet. A entrada especificada é de tensão ou corrente, com faixas distintas.

O equipamento não liga; a causa pode ser a alimentação?

Sim, uma alimentação ausente ou fora da faixa pode explicar o sintoma. Meça os terminais e confira a faixa de 115...230 V AC ou 18...30 V DC e, para AC, 50...60 Hz.

É melhor comprar o DX2041 ou um equipamento com mais entradas?

O DX2041 oferece duas entradas analógicas. Se a aplicação exigir mais de duas, compare com outra opção que declare a quantidade necessária; a ficha deste modelo não informa capacidade adicional.

Este modelo é uma alternativa a um indicador sem Touch Screen?

O DX2041 tem display colorido LCD gráfico com Touch Screen. A ficha não permite comparar funções ou recursos com modelos alternativos; verifique as especificações do outro modelo e os requisitos da aplicação.

Como faço a instalação do DX2041 no painel?

O recorte indicado é de 91 x 43 mm. Faça a ligação pelos terminais parafusados seguindo a identificação de bornes do datasheet e respeite as faixas de alimentação e as condições de proteção dos terminais.

O DX2041 acompanha acessórios ou componentes adicionais?

A ficha fornecida não especifica acessórios incluídos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

GLOSSÁRIO TÉCNICO

Entrada analógica

Entrada que recebe um sinal variável de tensão ou corrente para indicação e monitoramento. (Ref.: tensão -10...10 V; corrente 0...20 mA)

Resolução

Quantidade de bits informada para representar a leitura da entrada analógica. (Ref.: 16 bits)

Precisão

Valor de precisão especificado para as entradas analógicas. (Ref.: 0,1%)

Grau de proteção IP

Classificação de proteção indicada separadamente para o equipamento e para os terminais. (Ref.: equipamento IP 65; terminais IP 20)

Corte do painel

Dimensão do recorte indicado para montagem do equipamento em painel. (Ref.: 91 x 43 mm)
