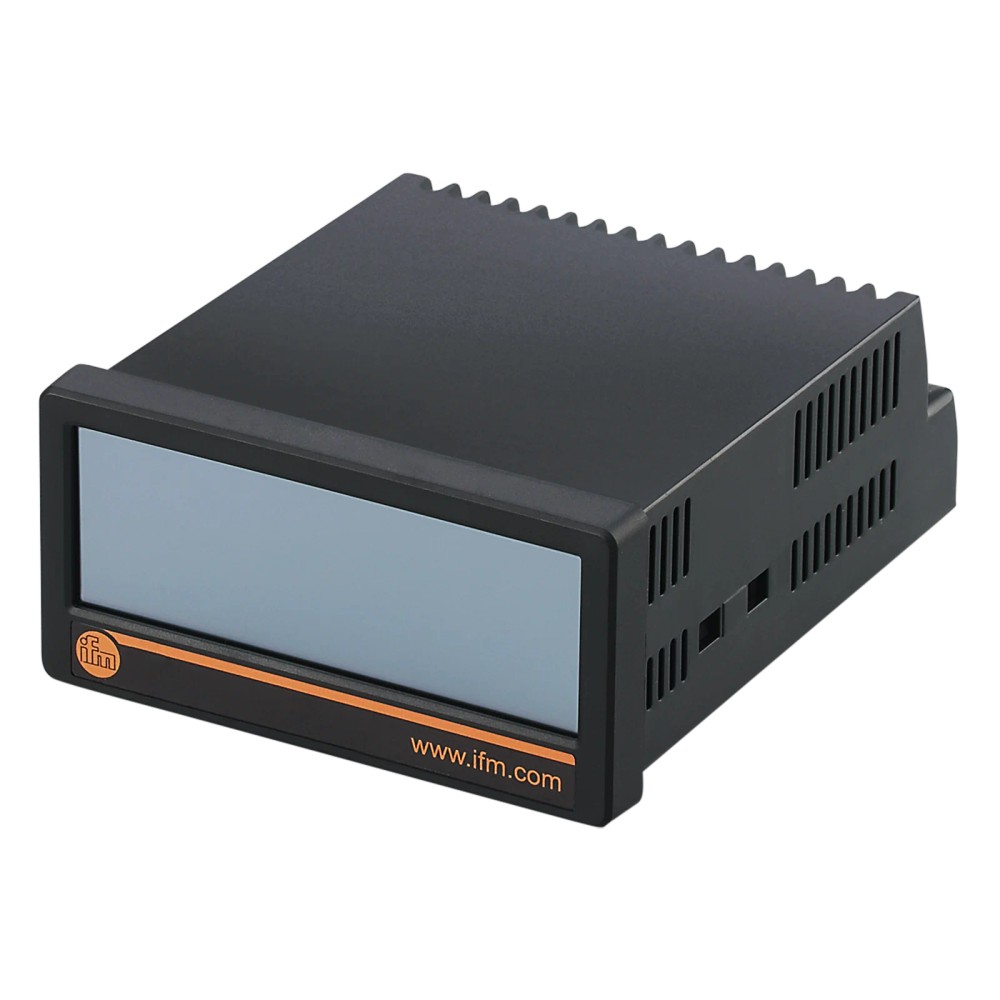

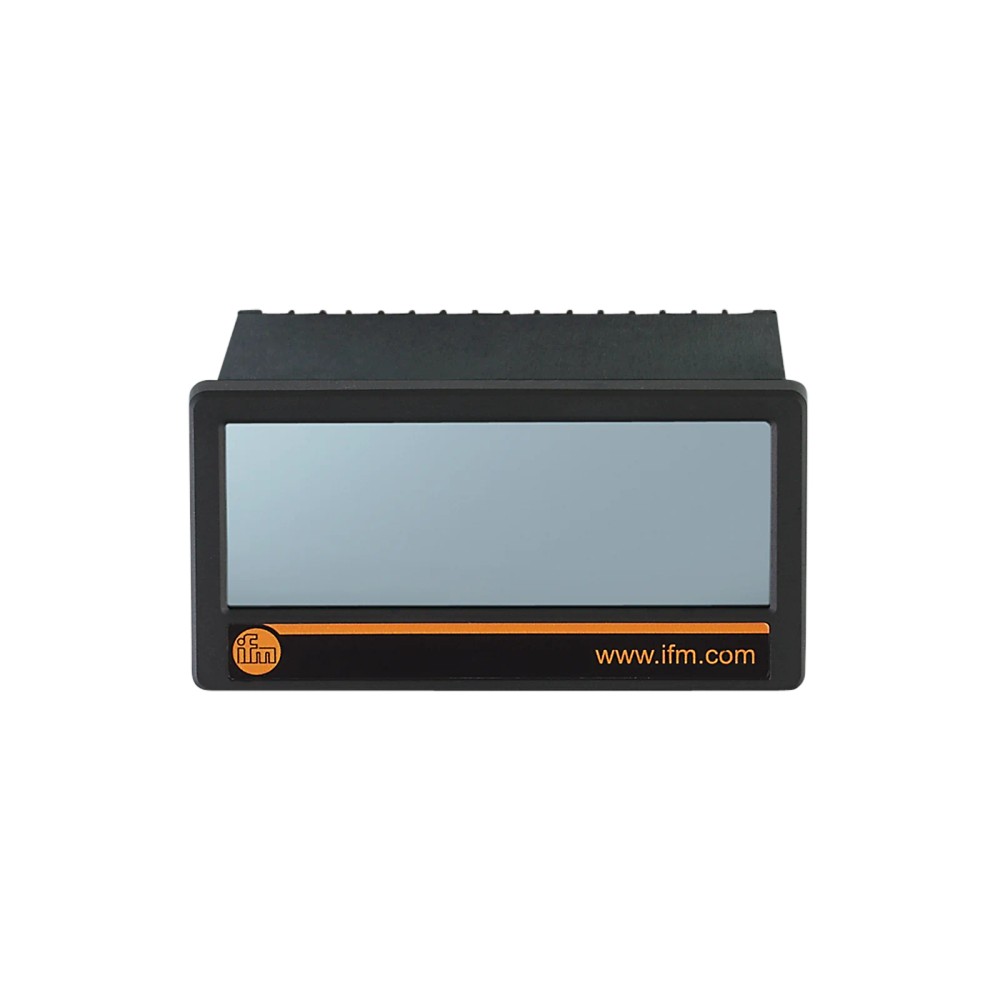

Sobre o DX2023 IFM - Exibição Multifuncional para Monitoramento de Rotação e Velocidade Touch Screen IP65

O DX2023 é uma exibição multifuncional de alta performance da ifm, desenvolvida para o monitoramento preciso de rotação, velocidade e tempo. Ele atua como um display de avaliação universal para sinais provenientes de sensores de pulso, oferecendo interface touchscreen colorida. Com montagem em painel e grau de proteção IP65, é ideal para ambientes industriais que exigem leitura visual clara e rápida de dados críticos de máquina.

PRINCIPAIS ESPECIFICAÇÕES

SKU	DX2023
Marca	ifm
Tipo de display	LCD gráfico colorido, Touch screen
Tensão de operação	115...230 AC / 18...30 DC V
Dimensões	48 x 112 x 116 mm
Grau de proteção	IP 65
Entradas digitais	2
Saídas digitais	4
Corte do painel	91 x 43 mm
Material	Noryl UL94-V-0

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de velocidade de eixos rotativos.
Contagem e temporização de pulsos em máquinas operatrizes.
Painéis de controle industrial que necessitam de interface homem-máquina para leitura local.

⚠ Considere outro se precisa de:

Instalação em locais com incidência direta de fluidos corrosivos não compatíveis com invólucro Noryl.
Uso em aplicações que requerem entrada analógica direta (tensão/corrente).
Ambientes com temperaturas fora da faixa de -20 a 60 °C.

APLICAÇÕES E USO

Monitoramento de velocidade de esteiras e eixos rotativos.
Contagem de peças em processos automatizados.
Medição de tempo de ciclo em máquinas de envase ou montagem.
Interface visual para sensores de proximidade indutivos em painéis.

COMO ESCOLHER

Antes de comprar o DX2023 IFM - Exibição Multifuncional para Monitoramento de Rotação e Velocidade Touch Screen IP65, verifique estes pontos:

Quando escolher o DX2023

Indicado quando sua aplicação exige visualização local imediata e intuitiva de frequência, rotação ou tempo, integrando-se facilmente em recortes de painel de 91 x 43 mm.

Quando buscar outra alternativa

Se a aplicação exigir integração direta via protocolo de comunicação (como IO-Link) para um CLP sem necessidade de interface visual, considere sensores que entregam o dado diretamente ao mestre de rede.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Função	Monitoramento de rotação, velocidade e tempo	Aplicação primária do dispositivo conforme especificação de fábrica.
Aplicação	Avaliação universal de sequências de pulso	Escopo de uso pretendido para o monitoramento de variáveis físicas.

Dados elétricos
Tensão de operação	115...230 AC / 18...30 DC V	Faixa de alimentação admissível para operação estável.
Consumo de corrente	100 mA	Corrente máxima drenada em condições nominais.

Entradas e Saídas
Entradas digitais	2	Quantidade de pontos de entrada para sensores ou sinais.
Circuitos de entrada	PNP; NAMUR; Tri-State	Tecnologias de sinal compatíveis com as entradas do dispositivo.
Saídas digitais	4	Número de saídas configuráveis para comando ou alarme.

Interface de operação
Tecnologia	LCD gráfico colorido, Touch screen	Tipo de interface visual e interação do operador.

Dados mecânicos
Grau de proteção	IP 65	Proteção do invólucro frontal contra entrada de líquidos e poeira.
Dimensões	48 x 112 x 116 mm	Tamanho físico do equipamento.
Corte do painel	91 x 43 mm	Espaço necessário para montagem frontal.

Condições ambientais
Temperatura ambiente	-20...60 °C	Faixa de operação permitida.

COMPATIBILIDADE

Comunicação

• Sinais Digitais (PNP)

• NAMUR

• Tri-State

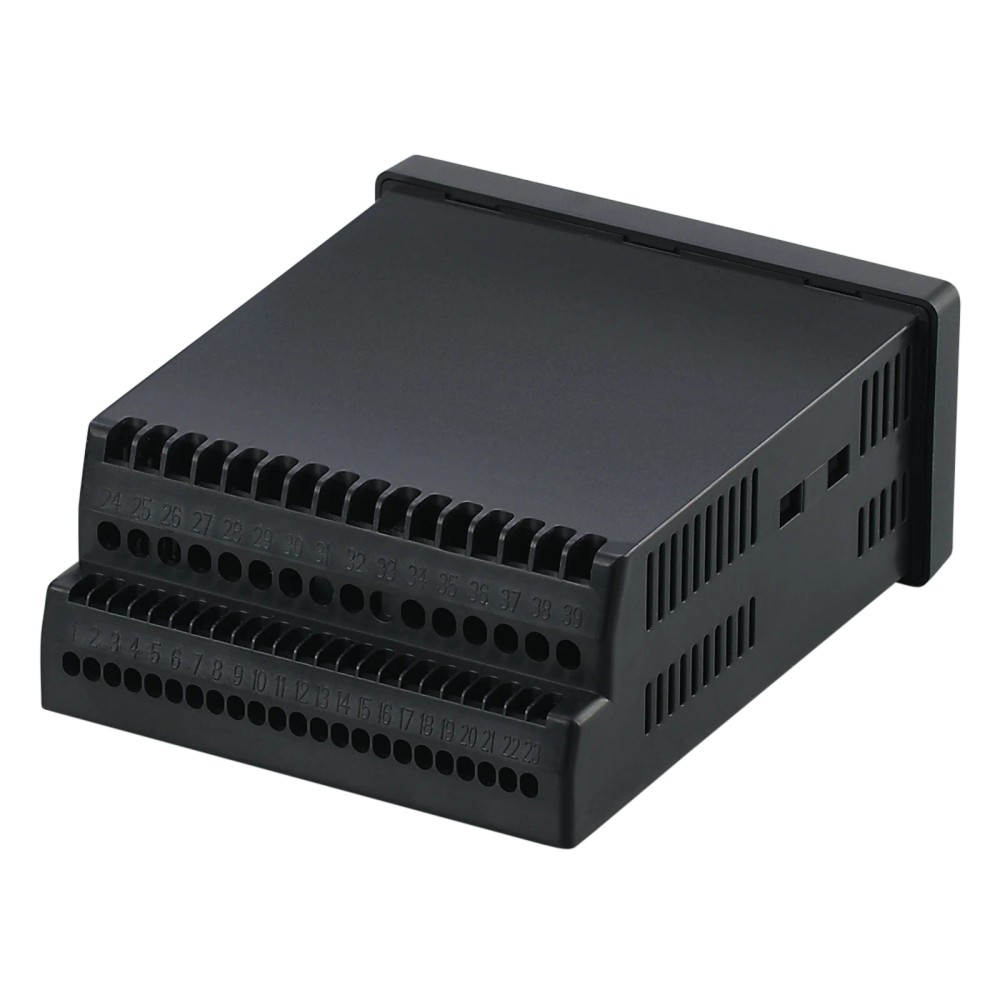

Conexões

Elétrica Terminais parafusados para alimentação 115-230 AC / 18-30 DC V

Processo Terminal parafusado para sinais digitais de entrada

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de rotação com sensores NAMUR	✓	O dispositivo possui circuito de entrada compatível com sensores NAMUR.
Monitoramento de variáveis analógicas (4-20mA)	✗	O DX2023 é desenhado apenas para entrada de sinais digitais/pulsos.
Montagem em painel externo sem proteção	✗	Embora possua IP65 frontal, a unidade requer um ambiente de instalação controlado dentro de um painel fechado.

INSTALAÇÃO

Como instalar o DX2023 IFM - Exibição Multifuncional para Monitoramento de Rotação e Velocidade Touch Screen IP65

Verifique se o recorte no painel possui as dimensões corretas de 91 x 43 mm.
Remova o quadro de fixação traseiro do dispositivo.
Insira a unidade frontalmente no recorte do painel até o encaixe total.
Recoloque e aperte os grampos de fixação fornecidos até que a vedação do painel esteja firme.
Realize a conexão elétrica seguindo o diagrama de pinagem do datasheet (Terminais parafusados).
Ligue a alimentação e configure os parâmetros de exibição via interface touchscreen.

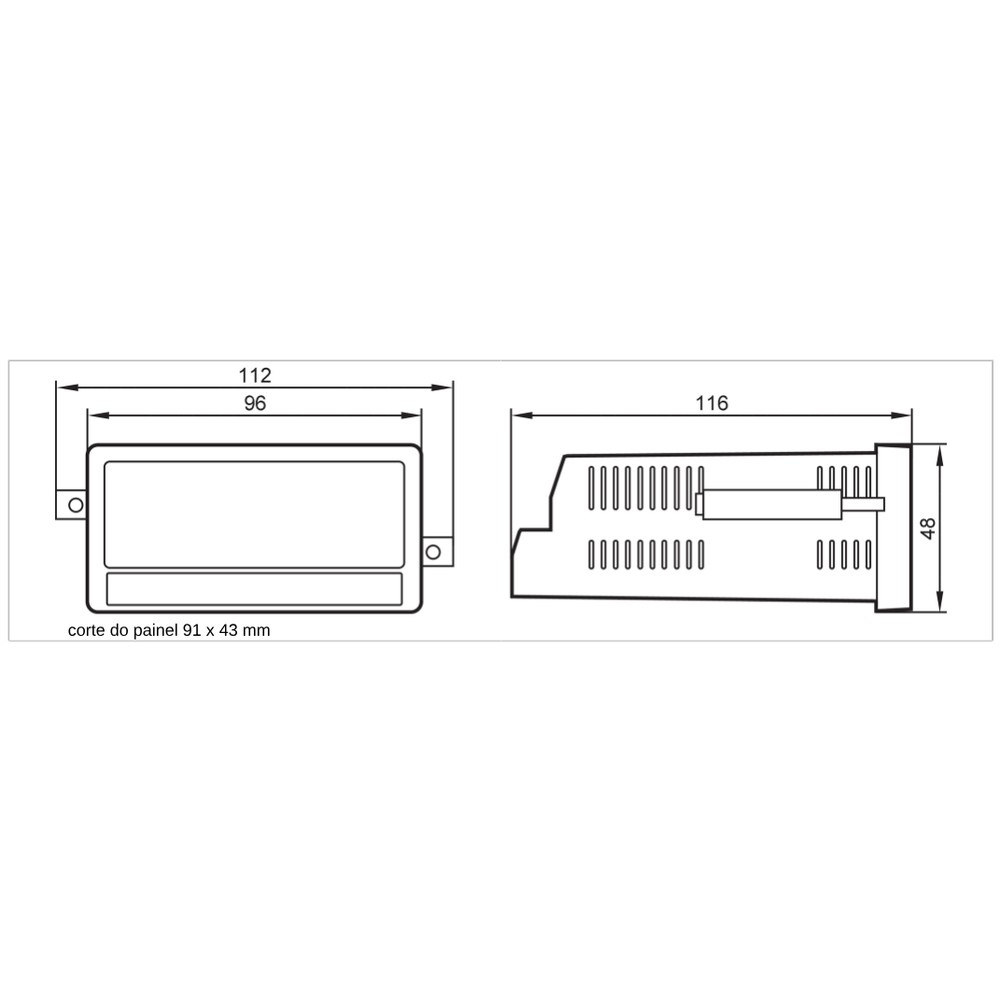

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display com presença de umidade interna.	Falha na vedação durante a instalação ou desgaste da junta.	Verifique se o corte do painel está nas dimensões corretas (91x43mm) e se os grampos de fixação estão apertados.
Display reiniciando ou desligando frequentemente.	Tensão de alimentação fora da faixa ou flutuação de rede.	Meça a tensão nos bornes (deve estar em 115-230V AC ou 18-30V DC).
Leitura incorreta ou inexistente no display.	Configuração incorreta do tipo de sinal de entrada.	Confirme se o sensor está configurado corretamente como PNP, NAMUR ou Tri-State no menu do dispositivo.
Valores de rotação oscilantes ou erráticos.	Interferência eletromagnética (EMI) no cabeamento.	Verifique se o cabo do sensor está blindado e não passa próximo a cabos de potência ou motores sem blindagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho em Escala do Produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o monitoramento de rotação DX2023?

A DX2023 é uma exibição multifuncional projetada para monitoramento preciso de rotação, velocidade e tempo em ambientes industriais, funcionando como um display de avaliação universal para sinais de pulso.

O que vem na caixa ao comprar este item?

Esta unidade acompanha o dispositivo de exibição em invólucro Noryl robusto, pronto para montagem em painéis, sendo um item unitário que não inclui cabos ou conectores externos adicionais.

Posso utilizar este display em áreas com risco de explosão?

Este dispositivo não foi projetado para ambientes classificados como áreas perigosas com atmosferas explosivas (ex: zonas ATEX), sendo limitado ao uso em atmosferas industriais padrão conforme especificado pelo grau de proteção IP65.

O DX2023 serve para exibir sinais analógicos de sensores de pressão ou vazão?

Não, este modelo é destinado exclusivamente para avaliação de sinais digitais (PNP, NAMUR, Tri-State) e não possui capacidade de processar sinais analógicos de sensores de processo (4-20mA ou 0-10V).

O que fazer se o display parar de exibir dados durante a operação?

Se o display não acende, verifique primeiro a tensão de alimentação (115-230 AC ou 18-30 DC V) e o aperto dos bornes de conexão; uma falha de exibição pode indicar sobretensão se o consumo exceder o nominal de 100 mA.

Por que o display apresenta valores de rotação oscilantes?

Sintomas de leitura instável geralmente derivam de interferência eletromagnética ou cabeamento inadequado de sensores NAMUR; verifique a blindagem dos cabos e se o sinal de entrada está conforme as normas EMC listadas no datasheet.

Devo escolher o DX2023 ou um sensor com saída IO-Link direta?

O DX2023 é ideal para aplicações de painel onde se exige visualização imediata e parametrização via touchscreen, enquanto soluções baseadas em barramento de campo (como IO-Link) são preferíveis se a integração direta com CLP for o requisito primário.

Este modelo é compatível para substituir displays de painel legados da linha IFM?

Para novas instalações onde o monitoramento local e a IHM simples são suficientes, o DX2023 é a escolha direta; para sistemas legados que exigem redundância de exibição, ele atua como um repetidor de sinal robusto.

Quais cuidados tomar ao instalar o display no painel?

Certifique-se de que o recorte no painel seja precisamente 91 x 43 mm para garantir a vedação correta do frontal conforme o grau de proteção IP65; utilize apenas as presilhas de fixação originais.

Como verificar a origem e procedência do produto?

A procedência é garantida pelo faturamento direto da IFM ELECTRONIC LTDA, assegurando que o produto é original e atende aos padrões globais de fabricação do fabricante.

GLOSSÁRIO TÉCNICO

NAMUR

Padrão de interface para sensores digitais que operam com mudanças de corrente (Ref.: Circuito de entrada das entradas digitais).

PNP

Configuração de saída de sensor onde o sinal é comutado para o positivo da fonte (Ref.: Circuito de entrada das entradas digitais).

IP65

Grau de proteção que garante vedação contra poeira e jatos de água de baixa pressão (Ref.: Grau de proteção).

Noryl

Material polimérico termoplástico com alta resistência mecânica e propriedades de autoextinção UL94-V-0 (Ref.: Material invólucro).

Tri-State

Estado lógico que permite alta impedância além dos estados alto e baixo (Ref.: Circuito de entrada das entradas digitais).
