Exibidor de Loop de Corrente IFM DX1041 4-20mA

Pré-visualizar: DX1041 IFM - Exibidor de Loop de Corrente ifm para Sensores Analógicos 4-20mA LED Vermelho

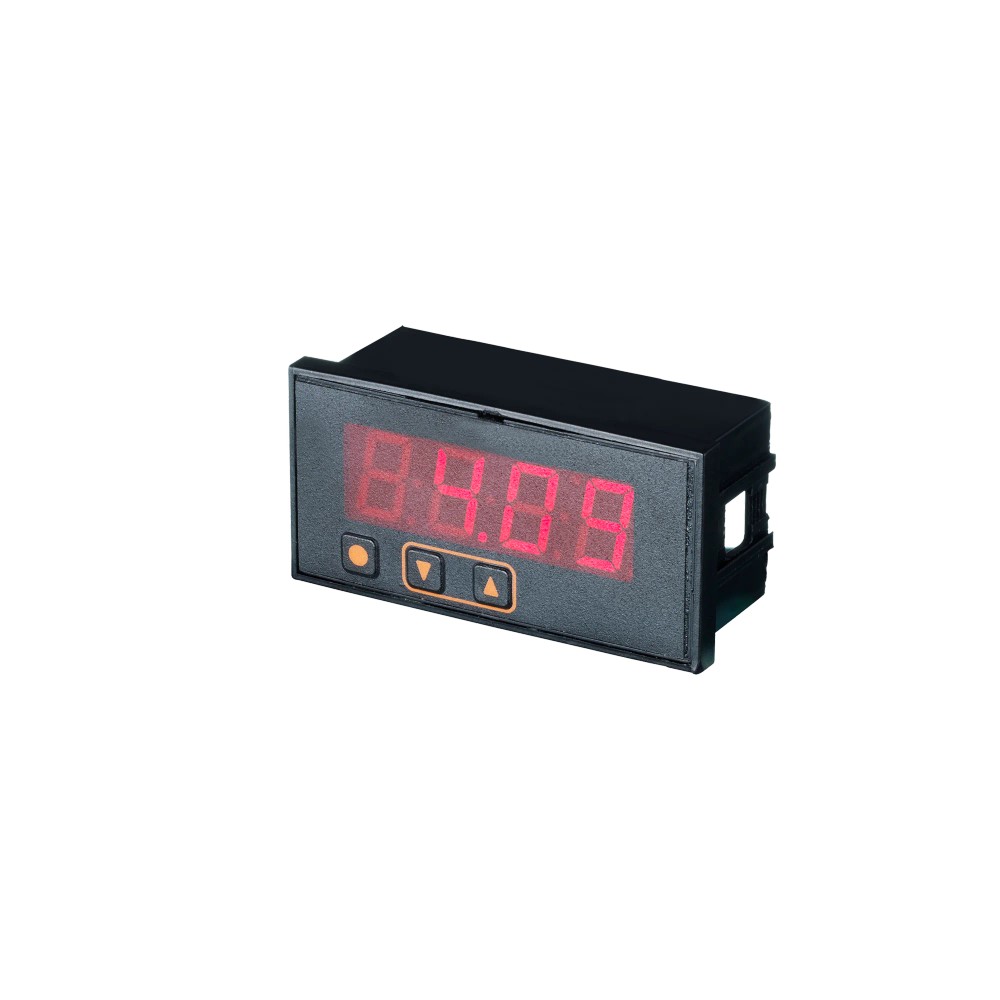

DX1041 IFM - Exibidor de Loop de Corrente ifm para Sensores Analógicos 4-20mA LED Vermelho

Imagem meramente ilustrativa

R$ 1.916,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DX1041
EAN: 4021179348676
NCM do produto: 85285900

Destaques do Produto Sinal compatível Loop...mais

Fechar menu

Saiba mais sobre: "DX1041 IFM - Exibidor de Loop de Corrente ifm para Sensores Analógicos 4-20mA LED Vermelho"

Destaques do Produto

Sinal compatível

Loop de corrente analógico de 4–20 mA

Montagem

Painel; recorte de 68 × 33 mm

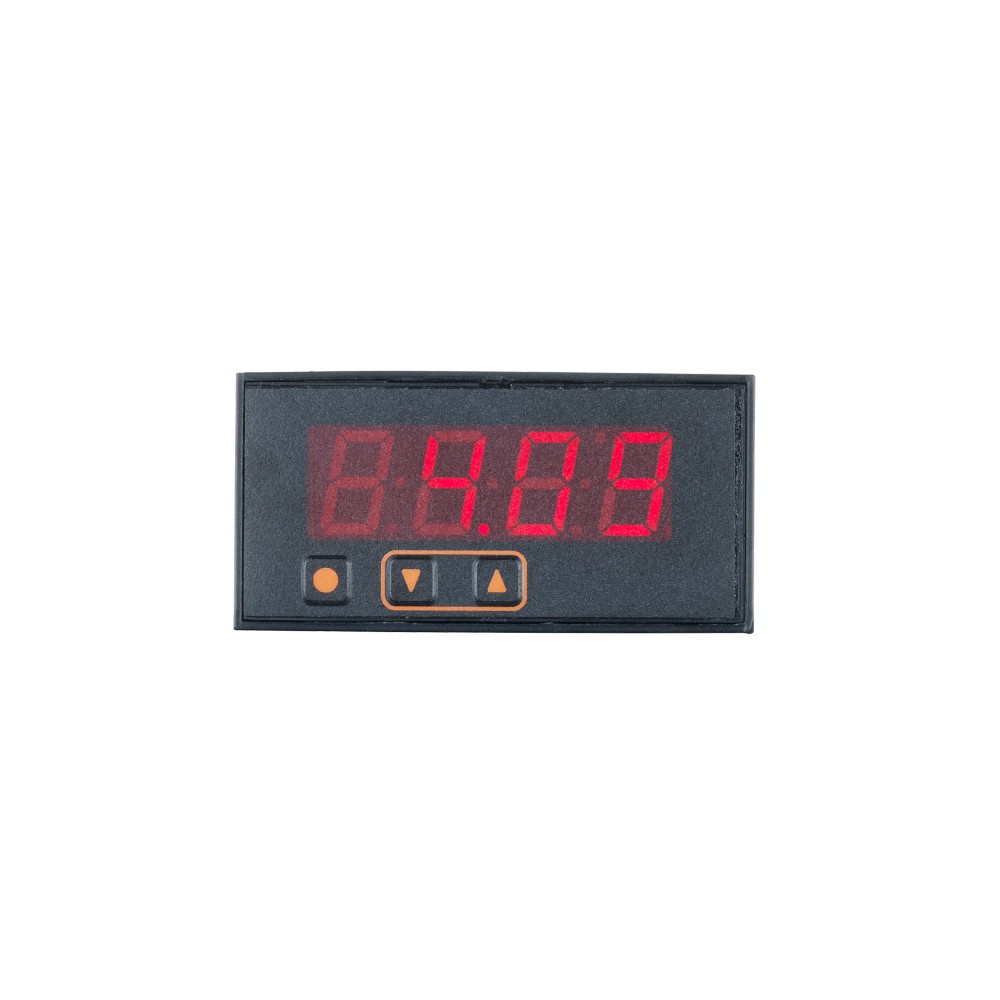

Indicação

LED vermelho, 7 segmentos, dígitos de 14 mm

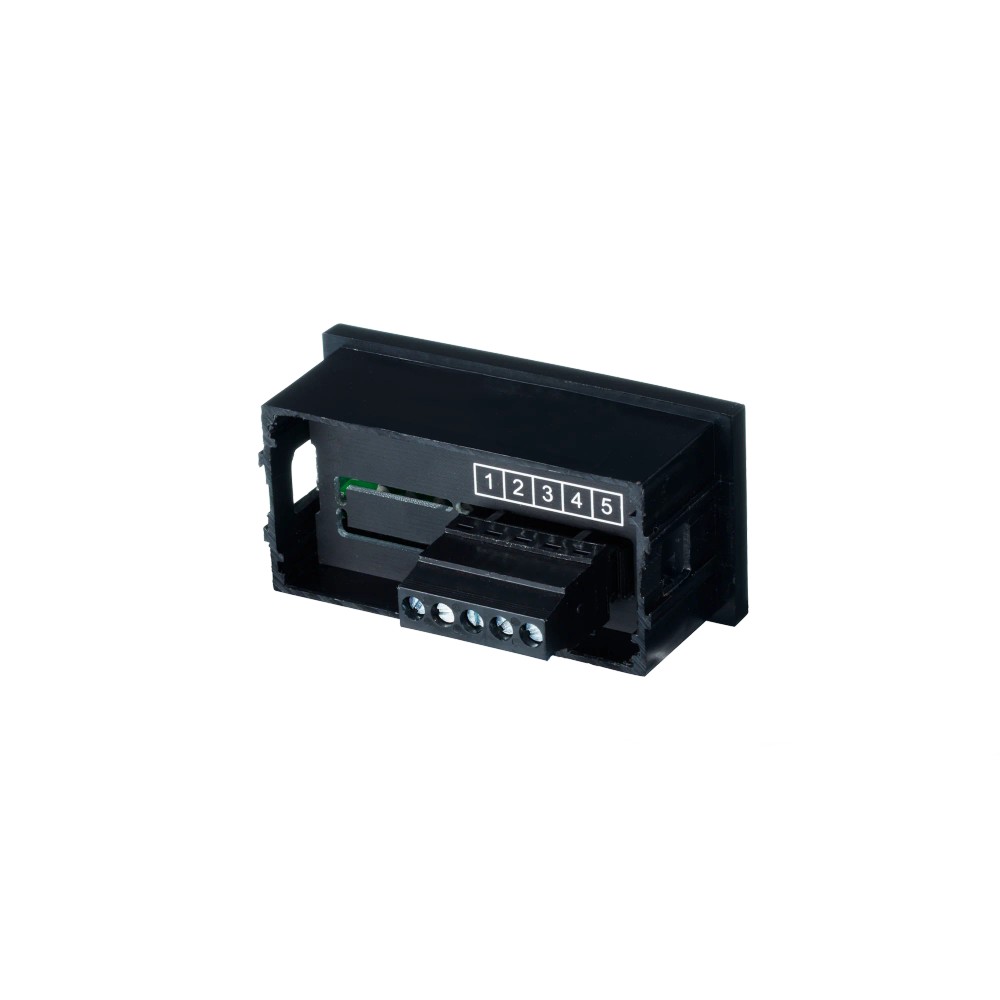

Ligação elétrica

Terminais; condutores até 2,5 mm²

Alimentação

Gerada pelo sinal analógico; queda de tensão especificada de 5,1 V

Ambiente

Temperatura ambiente de 0 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DX1041 IFM — Exibidor de loop de corrente para sensores analógicos 4–20 mA, display LED vermelho

O IFM DX1041 é um exibidor de loop de corrente destinado à indicação graduável de sinais analógicos de sensores. Possui uma entrada de 4–20 mA, display LED vermelho de 7 segmentos e montagem em painel com recorte de 68 × 33 mm. A alimentação é gerada a partir do sinal analógico, com queda de tensão especificada de 5,1 V (faixa de 4,7 a 5,2 V).

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DX1041
Sinal de entrada	4–20 mA; 1 entrada analógica
Display	LED vermelho de 7 segmentos; escala de −1999 a 9999
Resolução	12 bits
Erro de medição	0,3 % ± 1 dígito
Tensão de operação	24 V DC; gerada a partir do sinal analógico
Recorte do painel	68 × 33 mm
Proteção	IP65; terminais IP00
Dimensões	36 × 72 × 40 mm
Temperatura ambiente	0 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indicação local de sinais de sensores analógicos com saída de corrente de 4–20 mA, respeitando a queda de tensão introduzida pelo exibidor.
Instalação em painel cujo recorte corresponda a 68 × 33 mm e cujo ambiente de operação esteja entre 0 e 60 °C.
Aplicações que usem terminais elétricos e aceitem condutores de até 2,5 mm².

⚠ Considere outro se precisa de:

Não selecionar para sinais analógicos que não sejam de 4–20 mA: a ficha especifica uma entrada de corrente nessa faixa.
Não considerar os terminais protegidos como IP65: a proteção indicada para os terminais é IP00.
Não aplicar fora da faixa de temperatura ambiente de 0 a 60 °C sem confirmar a adequação no datasheet do fabricante.

APLICAÇÕES E USO

Uso explicitamente informado: exibição graduável de sinais de sensores com saída analógica. A entrada declarada é de 4–20 mA.
Possibilidade de aplicação: indicação local em painel de controle quando o sinal do sensor é compatível com 4–20 mA e o loop comporta a queda de tensão especificada de 4,7–5,2 V; confirmar o dimensionamento do loop no projeto.
Limitações da ficha: temperatura ambiente de 0 a 60 °C; os terminais são IP00. Não há aplicação para outro tipo de entrada ou protocolo digital especificada.

COMO ESCOLHER

Antes de comprar o DX1041 IFM — Exibidor de loop de corrente para sensores analógicos 4–20 mA, display LED vermelho, verifique estes pontos:

Escolha o DX1041 quando

O sinal disponível for um loop de 4–20 mA, houver necessidade de indicação local graduável e o painel aceitar recorte de 68 × 33 mm. Considere a queda de tensão de 5,1 V (4,7–5,2 V) ao verificar a margem elétrica do loop.

Verifique outra solução quando

A aplicação exigir leitura de sinal diferente de 4–20 mA, comunicação digital ou proteção dos terminais superior à indicada como IP00. A ficha não especifica protocolos de comunicação nem interfaces digitais; confirme requisitos adicionais na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	DX1041	Código do produto informado no anúncio.
Part number	DX1041-00	Identificação indicada nos dados do catálogo.
Marca	ifm	Fabricante indicado no anúncio.
Função	Exibição de loops de corrente	Indicação graduável para sensores com saída analógica.
Aplicação declarada	Exibição graduável para sensores com saída analógica	Uso descrito na ficha do produto.
Categoria do produto	Exibição de loops de corrente	Classificação indicada no catálogo.
GTIN	4021179348676	Identificador comercial do produto.
SKU	DX1041	Código do anúncio.

Dados elétricos
Tensão de operação	24 V DC	A tensão é gerada a partir do sinal analógico de 4–20 mA.
Queda de tensão do sinal	5,1 V (4,7–5,2 V)	Queda declarada para o sinal analógico; considerar ao verificar a margem disponível no loop.
Conexão elétrica	Terminais	Tipo de conexão informado no anúncio.
Seção dos condutores	Até 2,5 mm²	Limite indicado para os terminais de conexão elétrica.

Entradas analógicas
Quantidade de entradas analógicas	1	Número de entradas informado na ficha.
Corrente de entrada	4–20 mA	Faixa de sinal analógico declarada.

Indicação e operação
Tipo de display	LED de 7 segmentos, vermelho	Tecnologia e cor do indicador declaradas.
Escala do display	−1999 a 9999	Faixa de indicação informada na ficha.
Tamanho do dígito	14 mm	Altura declarada dos dígitos do display.
Elementos operacionais	3 botões	Quantidade de botões indicada na ficha.

Precisão e resolução
Resolução	12 bits	Resolução declarada para o produto.
Erro de medição	0,3 % ± 1 dígito	Precisão indicada nos dados técnicos.

Condições ambientais e proteção
Temperatura ambiente	0 a 60 °C	Faixa declarada de operação ambiente.
Temperatura de armazenamento	−20 a 80 °C	Faixa declarada para armazenamento.
Grau de proteção do produto	IP65	Proteção informada para o produto; os terminais têm classificação separada.
Grau de proteção dos terminais	IP00	Classificação explicitamente indicada para os terminais.

Dados mecânicos e montagem
Formato do invólucro	Retangular	Formato declarado na ficha.
Dimensões	36 × 72 × 40 mm	Dimensões externas indicadas no anúncio.
Corte do painel	68 × 33 mm	Recorte especificado para montagem em painel.
Material do invólucro	Policarbonato	Material declarado para o invólucro.
Material da vedação	EPDM	Material declarado para a vedação.
Peso	106 g	Massa informada nos dados do catálogo.
Tipo de montagem	Montagem em painel ou recorte de painel	Descrição de montagem indicada na ficha.

Dados comerciais e classificação
NCM	8528.59.00	Classificação fiscal informada no catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Entrada analógica de corrente 4–20 mA.

• Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conexão elétrica por terminais, para condutores de até 2,5 mm². Uma entrada analógica de 4–20 mA; a tensão de operação é gerada a partir do sinal, com queda de tensão de 5,1 V (4,7–5,2 V).

Processo Não há conexão de processo fluido ou mecânica de processo especificada. A instalação indicada é em painel, em recorte de 68 × 33 mm; isso descreve a montagem mecânica, não a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com saída analógica de corrente 4–20 mA e loop com margem para a queda de tensão do exibidor.	✓	A faixa de entrada declarada é 4–20 mA; considerar a queda de tensão especificada de 4,7 a 5,2 V.
Sinal analógico fora da faixa de 4–20 mA.	✗	A ficha declara uma entrada de corrente de 4–20 mA e não informa suporte a outras faixas ou tipos de sinal.
Montagem em painel com recorte de 68 × 33 mm.	✓	Esse é o recorte de painel especificado para o modelo.
Aplicação que exija terminais com grau de proteção IP65.	✗	A ficha especifica IP65 para o produto e IP00 para os terminais; não se deve atribuir IP65 aos terminais.
Integração que exija protocolo de comunicação digital.	✗	A ficha não especifica protocolo ou interface de comunicação digital para o DX1041.

INSTALAÇÃO

Como instalar o DX1041 IFM — Exibidor de loop de corrente para sensores analógicos 4–20 mA, display LED vermelho

Confirme que o sinal do sensor é um loop de corrente de 4–20 mA e verifique a margem do loop para a queda de tensão do exibidor.
Verifique no painel a disponibilidade do recorte especificado de 68 × 33 mm e o espaço para as dimensões externas de 36 × 72 × 40 mm.
Instale o equipamento no painel conforme as instruções do fabricante; consulte o datasheet para detalhes de fixação e orientação.
Conecte o loop aos terminais conforme o esquema do datasheet, respeitando as marcações do equipamento; não presuma pinagem não informada nesta ficha.
Use condutores compatíveis com terminais de até 2,5 mm² e considere que os terminais têm grau de proteção IP00.
Após energizar o loop, confira a indicação e configure a escala usando os três botões conforme o procedimento do fabricante.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende.	Loop sem corrente ou ligação incorreta nos terminais; o equipamento obtém sua tensão de operação a partir do sinal analógico.	Com o circuito desenergizado quando aplicável, confira a ligação conforme o datasheet; depois, verifique se há corrente de 4–20 mA no loop e se o circuito comporta a queda de tensão especificada.
A indicação fica no limite ou não acompanha o processo.	Sinal de entrada fora da faixa declarada ou escala configurada de modo incompatível com a aplicação.	Meça a corrente do loop e confirme que está entre 4 e 20 mA; revise os parâmetros de escala conforme o procedimento do fabricante.
A corrente do loop fica abaixo do esperado após a instalação do exibidor.	Queda de tensão do exibidor não considerada no dimensionamento do circuito.	Verifique a tensão disponível no loop e compare com a queda de tensão especificada de 4,7 a 5,2 V; confira também a corrente no circuito.
Há falha ou instabilidade associada à exposição dos terminais.	Os terminais têm grau de proteção IP00 e podem estar expostos a condições incompatíveis com essa classificação.	Inspecione o local e os terminais; confirme que a instalação protege os terminais contra as condições ambientais presentes, sem atribuir a eles a classificação IP65 do produto.

DOCUMENTAÇÃO TÉCNICA

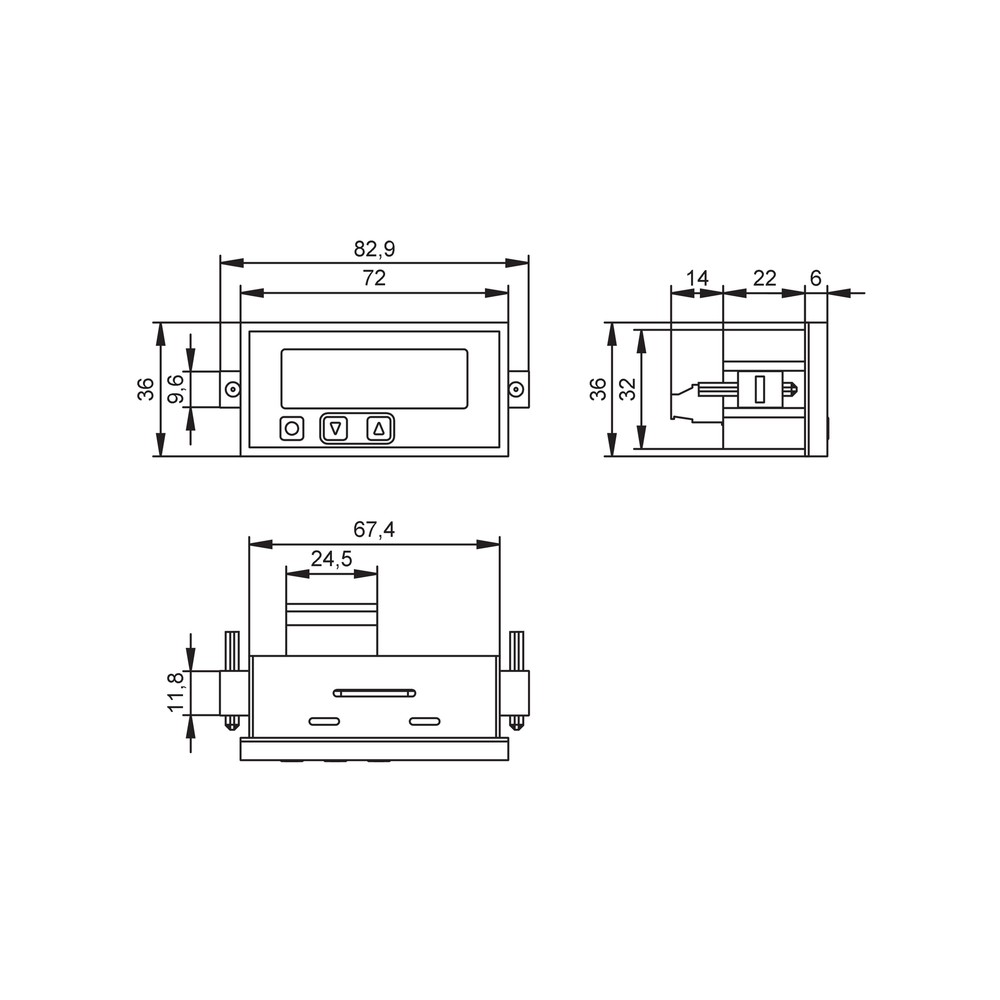

Folha de dados DX1041-00 em português (Datasheet) Desenho em escala DX1041 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM DX1041 e para que serve?

É um exibidor de loop de corrente para indicação graduável de sinais analógicos de sensores. A ficha especifica uma entrada de 4–20 mA.

O DX1041 funciona com qualquer saída analógica?

A ficha declara uma entrada de corrente de 4–20 mA. Não informa compatibilidade com sinais de tensão ou outras faixas de corrente.

O que acompanha o produto?

A ficha informa uma unidade por embalagem, mas não detalha acessórios ou conteúdo adicional. Consulte o fornecedor ou o datasheet para confirmar o conteúdo fornecido.

Posso usar o DX1041 em um sinal diferente de 4–20 mA?

A compatibilidade declarada é para entrada de corrente de 4–20 mA. A ficha não confirma operação com outras faixas ou tipos de sinal.

O DX1041 serve para uma aplicação que exige IP65 nos terminais?

Não. A ficha especifica IP00 para os terminais; o IP65 informado não deve ser atribuído a eles.

O DX1041 se comunica por IO-Link ou outro protocolo digital?

A ficha não especifica IO-Link nem outro protocolo digital. A entrada informada é analógica, de 4–20 mA.

O display não acende; o que devo verificar antes de trocar o equipamento?

Verifique se há corrente no loop e se as ligações nos terminais seguem o esquema do datasheet. Como a tensão de operação é gerada pelo sinal, confira também a continuidade do circuito.

A leitura não corresponde ao processo; qual pode ser a causa?

Uma causa possível é a escala configurada não corresponder ao sinal, ou a corrente estar fora de 4–20 mA. Meça o loop e confira os parâmetros de escala conforme as instruções do fabricante.

O que devo conferir para escolher entre o DX1041 e outro exibidor?

Escolha o DX1041 se a entrada necessária for 4–20 mA, a montagem aceitar recorte de 68 × 33 mm e o loop comportar a queda de tensão especificada. Para outros sinais ou requisitos de comunicação, confirme uma solução cuja ficha declare explicitamente esses recursos.

Como instalar e configurar a indicação?

Monte o equipamento em painel e faça a ligação pelos terminais conforme o datasheet. Use os três botões para configurar a indicação seguindo o procedimento do fabricante; a ficha não fornece a sequência detalhada.

GLOSSÁRIO TÉCNICO

Loop de corrente

Circuito de sinal analógico em que a informação é transmitida por corrente; neste modelo, a faixa especificada é de 4–20 mA (Ref.: Corrente de entrada).

Queda de tensão

Tensão consumida pelo equipamento no circuito de sinal; deve ser considerada na margem elétrica disponível do loop (Ref.: Queda de tensão do sinal: 5,1 V, faixa de 4,7–5,2 V).

Resolução

Quantidade de níveis de conversão ou indicação discrimináveis conforme a especificação do equipamento (Ref.: Resolução: 12 bits).

Erro de medição

Desvio de medição indicado pelo fabricante, incluindo o termo adicional em dígitos especificado (Ref.: 0,3 % ± 1 dígito).

Grau de proteção IP

Classificação de proteção contra ingresso indicada para uma parte do equipamento; a ficha diferencia o produto dos terminais (Ref.: IP65 no produto; IP00 nos terminais).
