Luz para Máquinas IFM DV3011 - LED RGBW 24V IP69K

Pré-visualizar: DV3011 IFM - Luz para Máquinas IFM Iluminação e sinalização LED RGBW 24V IP69K

DV3011 IFM - Luz para Máquinas IFM Iluminação e sinalização LED RGBW 24V IP69K

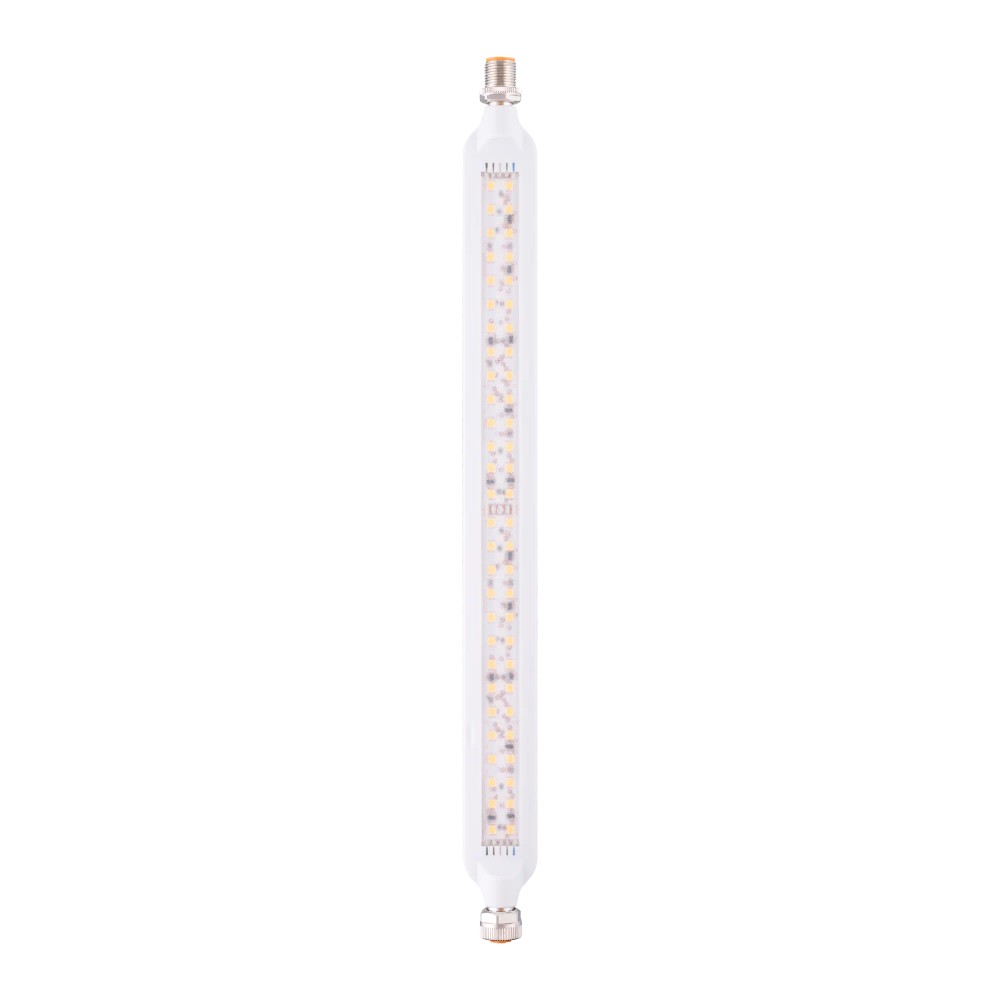

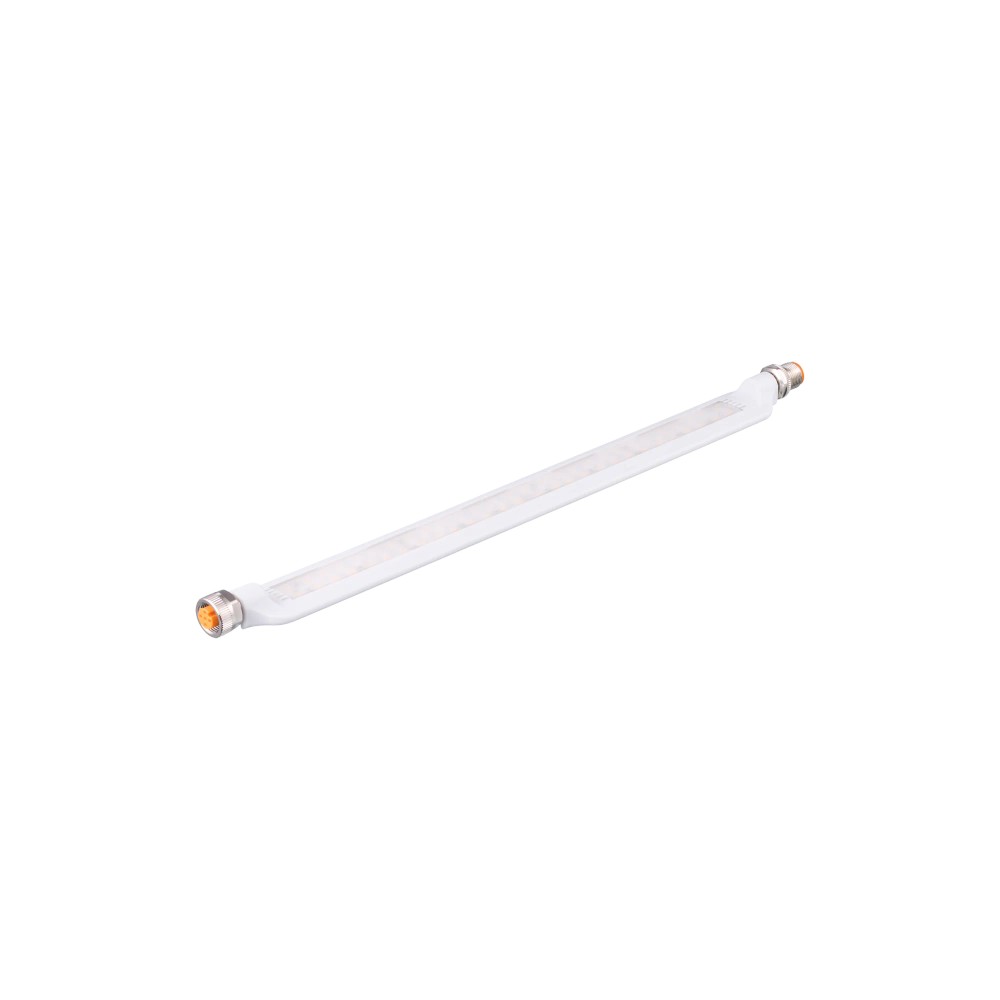

Imagem meramente ilustrativa

R$ 1.177,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DV3011
EAN: 4021179358262
NCM do produto: 85318000

Destaques do Produto Alimentação 21,6 a...mais

Fechar menu

Saiba mais sobre: "DV3011 IFM - Luz para Máquinas IFM Iluminação e sinalização LED RGBW 24V IP69K"

Destaques do Produto

Alimentação

21,6 a 26,4 V DC

Tipo de iluminação

LED branco e sinalização LED multicolor RGB

Conexão

M12 reto, codificação A, 5 contatos

Proteção

IP68 e IP69K

Dimensões

302 x 28 x 16 mm

Temperatura ambiente

-20 a 45 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Luz para máquinas IFM DV3011, LED branco e sinalização RGB, 24 V DC, IP68/IP69K

A IFM DV3011 é uma luz para máquinas que combina iluminação branca com sinalização multicolor RGB dos estados da máquina. Opera com alimentação de 21,6 a 26,4 V DC e conexão elétrica M12 de 5 contatos. Seu invólucro tem proteção IP68 e IP69K, conforme especificação do produto. Consulte o datasheet para confirmar os requisitos de ligação e instalação na aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DV3011
Função	Iluminação branca e sinalização de estados da máquina em RGB
Tensão de operação	21,6 a 26,4 V DC
Conexão elétrica	1 x M12 reto, codificação A, 5 contatos
Grau de proteção	IP68 e IP69K
Dimensões	302 x 28 x 16 mm
Temperatura de cor da iluminação branca	4000 K
Fluxo luminoso	Branco: 450 lm; vermelho: 40 lm; verde: 90 lm; azul: 18 lm
Temperatura ambiente	-20 a 45 °C
Vida útil típica	65.000 h

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de iluminação de máquinas que necessitem de LED branco e sinalização RGB dos estados da máquina.
Instalações com alimentação dentro da faixa de operação especificada e conexão elétrica compatível com M12, codificação A, 5 contatos.
Ambientes cuja temperatura de operação esteja entre -20 e 45 °C e que requeiram os graus de proteção informados IP68 e IP69K.

⚠ Considere outro se precisa de:

Não selecione se a instalação exigir tensão fora da faixa de 21,6 a 26,4 V DC.
Não selecione se o espaço disponível não comportar as dimensões de 302 x 28 x 16 mm.
Não presuma compatibilidade com qualquer cabo, controlador ou pinagem M12: confirme codificação, número de contatos e atribuição dos sinais no datasheet.

APLICAÇÕES E USO

Uso declarado pelo fabricante: iluminação e sinalização visual dos estados de máquinas, com luz branca e indicação RGB.
Possibilidade de uso em máquinas com ambiente entre -20 e 45 °C, desde que alimentação, dimensões e ligação elétrica atendam às especificações; confirmar as condições de montagem e lavagem no datasheet.
A ficha informa IP68 e IP69K, mas não detalha neste contexto as condições de ensaio; valide o perfil de exposição a líquidos e limpeza no documento técnico antes de especificar para um processo específico.

COMO ESCOLHER

Antes de comprar o Luz para máquinas IFM DV3011, LED branco e sinalização RGB, 24 V DC, IP68/IP69K, verifique estes pontos:

Quando escolher a DV3011

Escolha este modelo quando a máquina precisar tanto de iluminação branca quanto de indicação visual RGB, e a instalação atender à faixa de alimentação, às dimensões, à conexão M12 A de 5 contatos e às condições ambientais declaradas.

Quando avaliar outra configuração

Busque outra opção se a aplicação exigir tensão fora da faixa especificada, dimensões diferentes ou uma conexão elétrica distinta. A ficha não informa protocolo de comunicação nem compatibilidade com controladores específicos; valide esses requisitos no datasheet e no projeto elétrico antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Luz para máquinas IFM DV3011	Modelo e designação informados na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU	DV3011	Código do produto no anúncio.
GTIN	4021179358262	Identificador comercial informado.
Part number	DV3011; a fonte de catálogo também informa DV3011-00	Os dois formatos aparecem nas fontes fornecidas; confirmar a referência de compra com o fornecedor.
Aplicação declarada	Iluminação e sinalização dos estados das máquinas	Uso descrito nos dados do produto.
Categoria	Exibição / operação / iluminação; luz para máquinas	Classificação indicada nas fontes do anúncio e catálogo.

Dados elétricos
Tensão nominal DC	24 V DC (para SELV/PELV)	Valor nominal informado.
Tensão de operação	21,6 a 26,4 V DC	Faixa de operação especificada.
Consumo de corrente máximo	300 mA; vermelho: 43 mA, verde: 43 mA, azul: 43 mA, branco: 172 mA	Valores declarados na ficha; considerar a configuração de acionamento e consultar o datasheet.
Circuito de entrada das entradas digitais	24 V PNP	Tipo de circuito de entrada indicado na ficha.

Iluminação e sinalização
Iluminação	LED branco	Fonte de luz para iluminação da máquina.
Sinalização de estados	LED multicolor RGB	Indicador visual dos estados da máquina.
Temperatura de cor	4000 K	Valor especificado para a luz branca.
Fluxo luminoso branco	450 lm	Valor informado para a emissão branca.
Fluxo luminoso vermelho	40 lm	Valor informado para a emissão vermelha.
Fluxo luminoso verde	90 lm	Valor informado para a emissão verde.
Fluxo luminoso azul	18 lm	Valor informado para a emissão azul.

Conexões elétricas
Conector	1 x M12, reto, codificação A, 5 contatos dourados	Tipo de conexão indicado na ficha.
Bloqueio do conector	Latão niquelado	Material informado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para a conexão; observar o datasheet na instalação.

Condições ambientais e proteção
Grau de proteção	IP68 e IP69K	Graus de proteção declarados para o produto; condições de ensaio e instalação devem ser consultadas no datasheet.
Temperatura ambiente	-20 a 45 °C	Faixa de temperatura ambiente especificada.
Umidade relativa máxima	90%	Limite informado na ficha.
Altitude máxima	4000 m	Valor máximo informado para altitude acima do nível do mar.
Grau de sujidade	2	Classificação declarada na ficha.

Dados mecânicos
Dimensões	302 x 28 x 16 mm	Medidas totais indicadas no anúncio.
Peso	111,75 g	Valor informado nos dados do produto; a variante também apresenta arredondamento para 0,11 kg.
Material do invólucro	TPU / PA cinza	Materiais indicados para o invólucro.
Contatos	Banhados a ouro	Característica especial indicada na ficha.

Vida útil e confiabilidade
Vida útil típica	65.000 h	Valor típico informado no catálogo.
MTTF	744 anos	Valor informado nos dados do produto; consultar as condições e metodologia no documento técnico.

Normas e aprovações
Normas declaradas	IEC 62471; IEC 62031; IEC 60598; IEC 61000-6-2	Normas listadas nos dados fornecidos; verificar escopo e aplicabilidade no datasheet.

COMPATIBILIDADE

Comunicação

• A ficha fornecida não especifica protocolo de comunicação; não declarar compatibilidade com IO-Link ou outro protocolo.

Conexões

Elétrica Conexão elétrica: 1 x M12 reto, codificação A, 5 contatos dourados; bloqueio em latão niquelado. Alimentação nominal de 24 V DC; faixa de operação de 21,6 a 26,4 V DC. Entradas digitais descritas como 24 V PNP. Confirmar pinagem e circuito de comando no datasheet antes da ligação.

Processo Não se aplica como conexão de processo. O produto é uma luz para máquinas; a conexão informada é elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com alimentação DC entre 21,6 e 26,4 V e conexão M12 codificação A de 5 contatos compatível	✓	Essas características correspondem às especificações elétricas e de conexão informadas para a DV3011; verificar a pinagem no datasheet.
Aplicação que necessita de iluminação branca e sinalização RGB dos estados da máquina	✓	A ficha especifica LED branco e LED multicolor RGB para sinalização de estados.
Aplicação com temperatura ambiente fora de -20 a 45 °C	✗	A condição fica fora da faixa de temperatura ambiente especificada.
Sistema que exige um protocolo de comunicação identificado, como IO-Link	✗	A ficha disponível não declara protocolo de comunicação; não é possível confirmar essa compatibilidade.
Montagem em espaço menor que 302 x 28 x 16 mm	✗	As dimensões informadas excedem o espaço disponível descrito no cenário.

INSTALAÇÃO

Como instalar o Luz para máquinas IFM DV3011, LED branco e sinalização RGB, 24 V DC, IP68/IP69K

Confirme que o espaço de montagem comporta as dimensões de 302 x 28 x 16 mm e que o ambiente está dentro da faixa de temperatura especificada.
Verifique no datasheet os requisitos de montagem e a orientação permitida para a aplicação.
Confirme que a alimentação disponível está dentro da faixa de 21,6 a 26,4 V DC.
Confira se o cabo ou a conexão correspondente é M12 reto, codificação A, com 5 contatos; não conclua a pinagem apenas pelo tipo de conector.
Ligue a alimentação e os sinais conforme a atribuição de contatos e o circuito indicados no datasheet; respeite o torque de conexão informado de 0,6 a 1,5 Nm.
Após a ligação, teste separadamente a iluminação branca e os canais de sinalização RGB, confirmando o comando e o comportamento previstos no sistema.

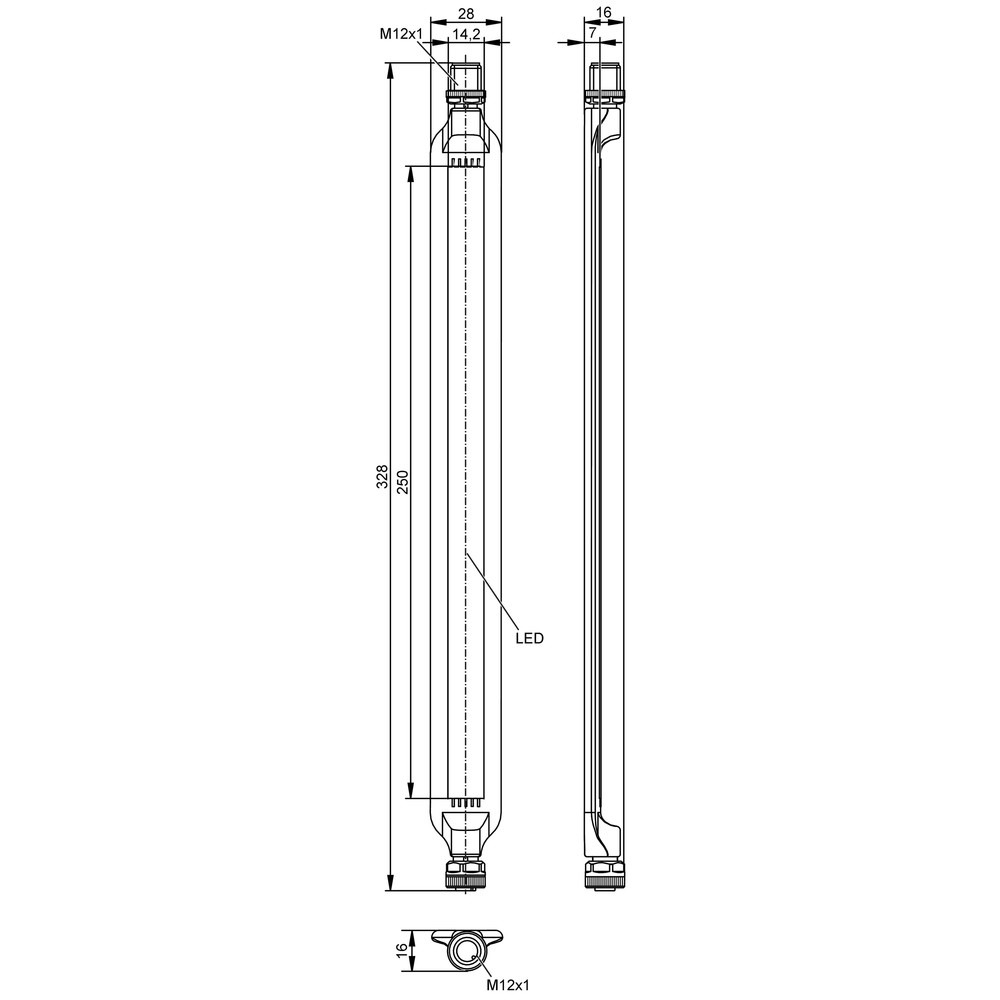

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A luz não acende.	Ausência de alimentação ou tensão fora da faixa de operação.	Meça a tensão no conector e confirme que está entre 21,6 e 26,4 V DC; confira a alimentação conforme a pinagem do datasheet.
A iluminação branca funciona, mas uma ou mais cores RGB não respondem.	Comando, ligação ou canal de saída incorreto; a ficha disponível não detalha a atribuição dos contatos.	Verifique o circuito de comando e a pinagem no datasheet; teste os sinais e a alimentação no conector sem presumir a função de cada contato.
A luz apresenta funcionamento intermitente.	Conexão elétrica mal assentada ou aperto inadequado no acoplamento M12.	Inspecione o encaixe, o bloqueio e o estado dos contatos; confirme o torque indicado de 0,6 a 1,5 Nm.
O equipamento não cabe na posição prevista ou interfere em componentes próximos.	Espaço de montagem insuficiente para as dimensões do produto.	Compare a área disponível com o desenho dimensional e as medidas de 302 x 28 x 16 mm antes de alterar a montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DV3011-00 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM DV3011 e para que serve?

É uma luz para máquinas que combina iluminação branca e sinalização RGB dos estados da máquina. A ficha identifica seu uso para iluminação e sinalização em máquinas.

Qual alimentação e conexão elétrica a DV3011 utiliza?

A faixa de operação é de 21,6 a 26,4 V DC, com conexão M12 reta, codificação A e 5 contatos. Consulte o datasheet para a pinagem e os sinais de comando.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não lista acessórios inclusos. Confirme com o fornecedor se há itens adicionais no fornecimento.

A DV3011 pode ser ligada diretamente a qualquer saída M12?

Não é possível afirmar compatibilidade universal: a ficha especifica M12 codificação A com 5 contatos, mas não identifica todos os dispositivos compatíveis. Confirme a pinagem, a tensão e os sinais do equipamento conectado.

Ela funciona fora da faixa de temperatura indicada?

A faixa de temperatura ambiente informada é de -20 a 45 °C. A ficha não valida operação fora desses limites.

Posso usar a DV3011 com alimentação diferente de 24 V DC?

A operação especificada é de 21,6 a 26,4 V DC, com 24 V DC nominal. Uma alimentação fora dessa faixa não é confirmada pela ficha.

A luz não acende: o que devo verificar antes de substituir?

Verifique a presença de alimentação e meça se a tensão está dentro de 21,6 a 26,4 V DC. Confira também a pinagem no datasheet e o assentamento da conexão M12.

Uma cor RGB não responde: preciso trocar a luz?

Não necessariamente; um comando ou uma ligação incorreta também pode causar esse sintoma. Confira o circuito de comando e a atribuição dos contatos no datasheet antes de substituir o produto.

Devo comprar um kit ou a luz avulsa?

A ficha identifica a DV3011 como uma peça por embalagem e não informa um kit nem acessórios inclusos. Se a instalação exigir cabo ou outros componentes, confirme separadamente as referências compatíveis com o projeto.

Como devo instalar e apertar a conexão M12?

Use a pinagem do datasheet e aplique o torque informado de 0,6 a 1,5 Nm na conexão. Não atribua funções aos contatos apenas pela codificação do conector.

GLOSSÁRIO TÉCNICO

RGB

Sistema de sinalização que utiliza componentes de LED vermelho, verde e azul para indicar estados da máquina. (Ref.: sinalização LED multicolor RGB)

IP68

Grau de proteção declarado para o produto; os critérios e condições de ensaio devem ser consultados no datasheet. (Ref.: grau de proteção IP68)

IP69K

Grau de proteção declarado para o produto; confirme no datasheet as condições de ensaio aplicáveis à instalação. (Ref.: grau de proteção IP69K)

M12 codificação A

Tipo e codificação da conexão elétrica especificados para o produto; a compatibilidade também depende dos contatos e da pinagem. (Ref.: conexão M12 reta, codificação A, 5 contatos)

PNP

Tipo de circuito de entrada digital indicado na ficha. (Ref.: circuito de entrada das entradas digitais 24 V PNP)
