Luz para Máquinas IFM DV3010 - LED RGBW 24V IP69K

Pré-visualizar: DV3010 IFM - Luz para Máquinas ifm Iluminação e Sinalização LED RGBW 24V IP69K

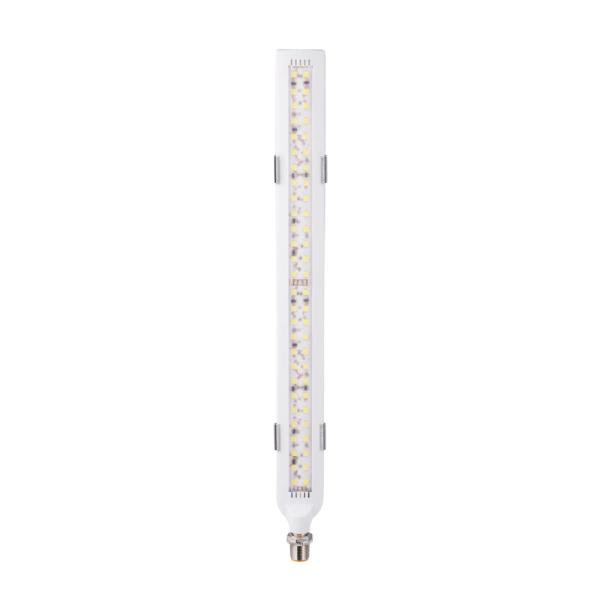

DV3010 IFM - Luz para Máquinas ifm Iluminação e Sinalização LED RGBW 24V IP69K

Imagem meramente ilustrativa

R$ 1.121,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DV3010
EAN: 4021179358255
NCM do produto: 85318000

Destaques do Produto Tipo de iluminação...mais

Fechar menu

Saiba mais sobre: "DV3010 IFM - Luz para Máquinas ifm Iluminação e Sinalização LED RGBW 24V IP69K"

Destaques do Produto

Tipo de iluminação

LED branco + RGB

Conexão

M12, 5 polos

Tensão

24V DC

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Luz para Máquinas ifm DV3010 LED RGBW 24V IP69K

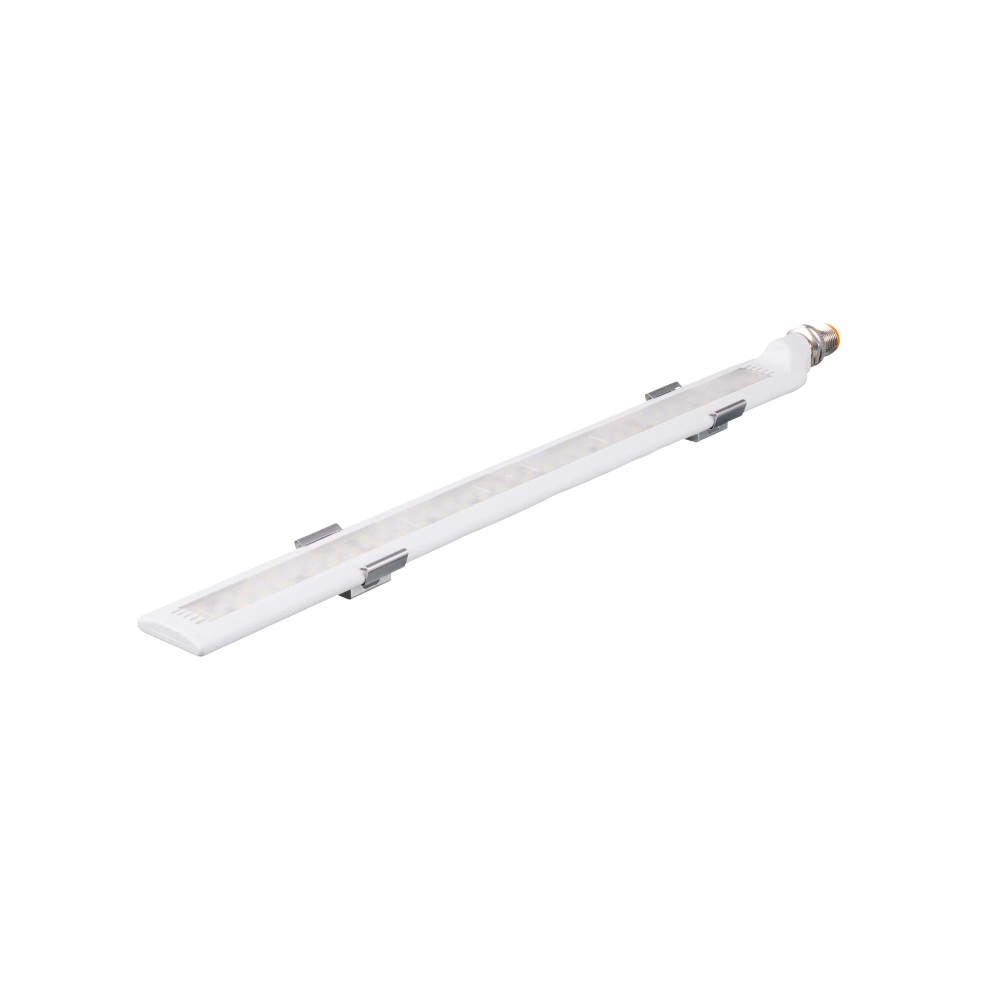

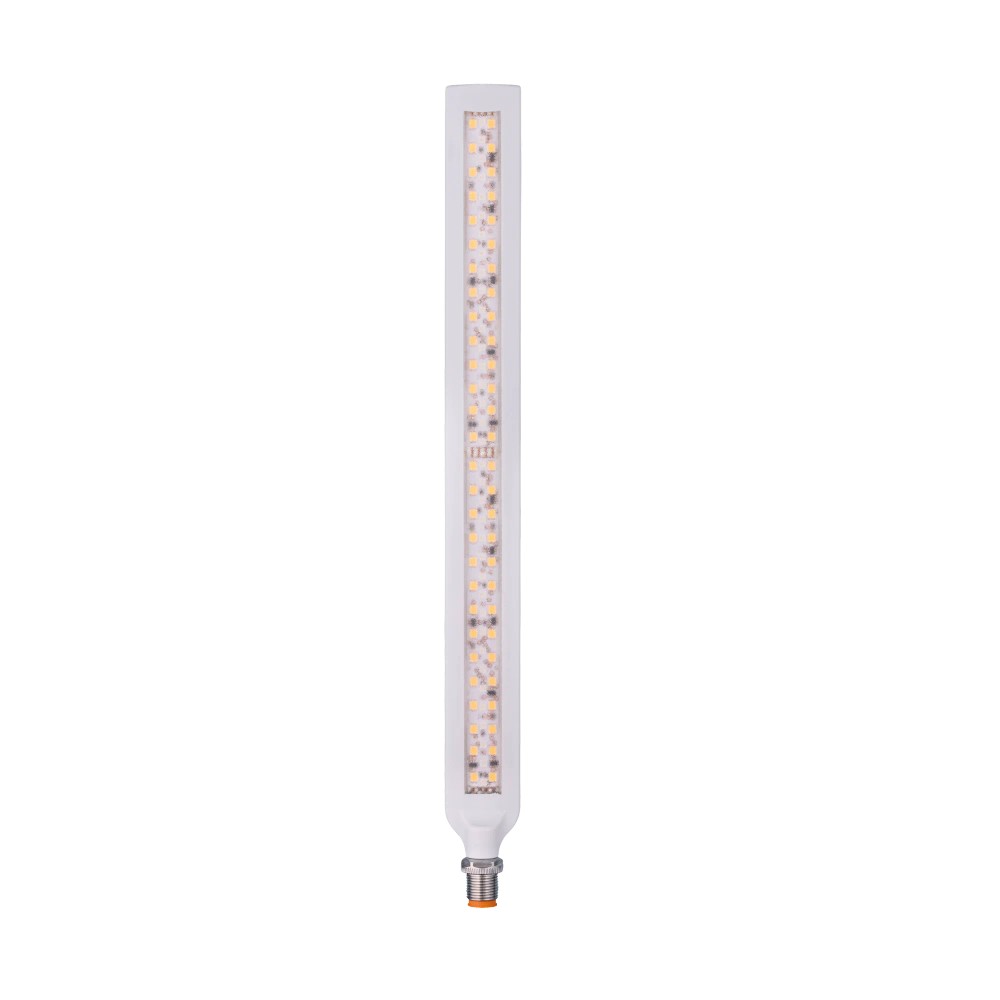

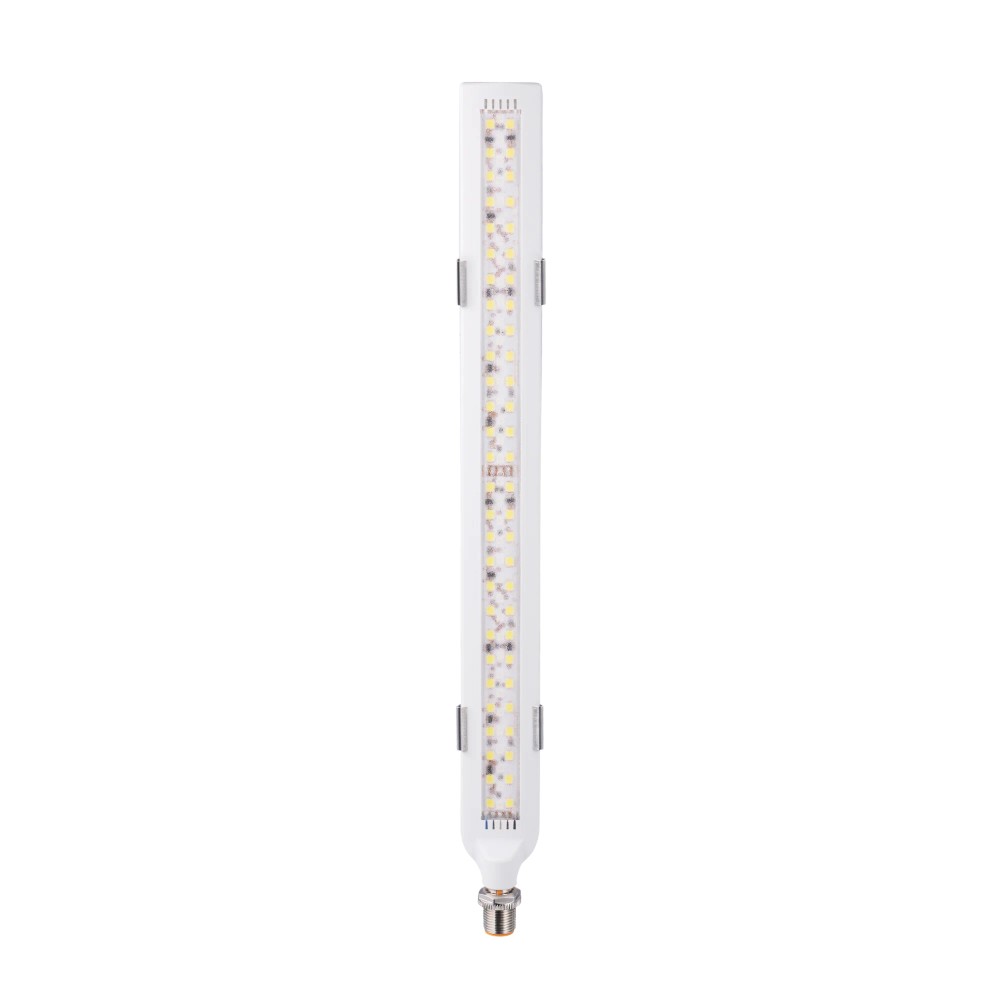

A luz para máquinas ifm DV3010 é um dispositivo compacto de iluminação e sinalização LED RGBW. Desenvolvida para automação industrial, oferece 450 lm de fluxo branco e sinalização multicolorida para status de máquinas. Possui proteção robusta IP69K e conexão M12, ideal para ambientes de lavagem rigorosa.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	DV3010
Tensão de operação	21,6-26,4V DC
Grau de Proteção	IP68 / IP69K
Fluxo (Branco)	450 lm
Dimensões	302 x 28 x 16 mm
Conexão	M12 5 pinos
Temperatura	-20 a 45 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação e controle de máquinas
Ambientes com lavagem industrial (IP69K)
Painéis de sinalização compactos
Integração em sistemas com tensão 24V DC SELV/PELV

⚠ Considere outro se precisa de:

Alimentação superior a 26,4V DC
Ambientes com temperaturas acima de 45 °C
Uso em sistemas sem proteção contra transientes
Aplicação em áreas com vibração mecânica excedente não especificada

APLICAÇÕES E USO

Sinalização de estados de operação em máquinas-ferramenta.
Iluminação de células de montagem automatizadas.
Ambientes industriais com exigência de higiene e limpeza frequente (lavagem sob pressão).
Indicadores visuais de advertência em linhas de produção.

COMO ESCOLHER

Antes de comprar o Luz para Máquinas ifm DV3010 LED RGBW 24V IP69K, verifique estes pontos:

Quando escolher este modelo

Ideal quando você necessita de um dispositivo compacto que combine iluminação de área e sinalização de status (RGB) em um único ponto, operando em tensões de 24V DC.

Quando buscar alternativa

Busque outra solução caso necessite de controle de cor por barramento IO-Link avançado ou se a iluminação branca de 450 lm for insuficiente para a área de cobertura desejada.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	21,6...26,4 DC V	Faixa nominal de operação para conformidade SELV/PELV.
Consumo de corrente	300 mA máx.	Valor total considerando todos os canais de cor ativos.

Desempenho óptico
Iluminação	LED branco 4000 K	Temperatura de cor padrão para iluminação clara.
Sinalização	LED multicolor RGB	Capacidade de variação cromática para status.
Fluxo luminoso	Branco 450 lm, Vermelho 40 lm, Verde 90 lm, Azul 18 lm	Intensidade luminosa por canal de cor.

Dados mecânicos e ambientais
Grau de proteção	IP68 / IP69K	Alta resistência contra umidade, poeira e lavagem intensa.
Temperatura ambiente	-20...45 °C	Faixa de operação térmica permitida.
Material	TPU / PA cinza	Materiais de invólucro resistentes quimicamente.

COMPATIBILIDADE

Comunicação

• Sinalização via entradas digitais 24V PNP

Conexões

Elétrica Conector M12, 5 polos, codificação A

Processo Montagem direta ou em suporte (Dimensões 302x28x16mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com jatos de água (Lavagem)	✓	O produto possui grau de proteção IP69K, adequado para lavagem industrial.
Alimentação 24V DC	✓	Tensão dentro da faixa nominal de 21,6...26,4V DC.
Ambiente com temperaturas > 50 °C	✗	Temperatura ambiente máxima de operação é de 45 °C.

INSTALAÇÃO

Como instalar o Luz para Máquinas ifm DV3010 LED RGBW 24V IP69K

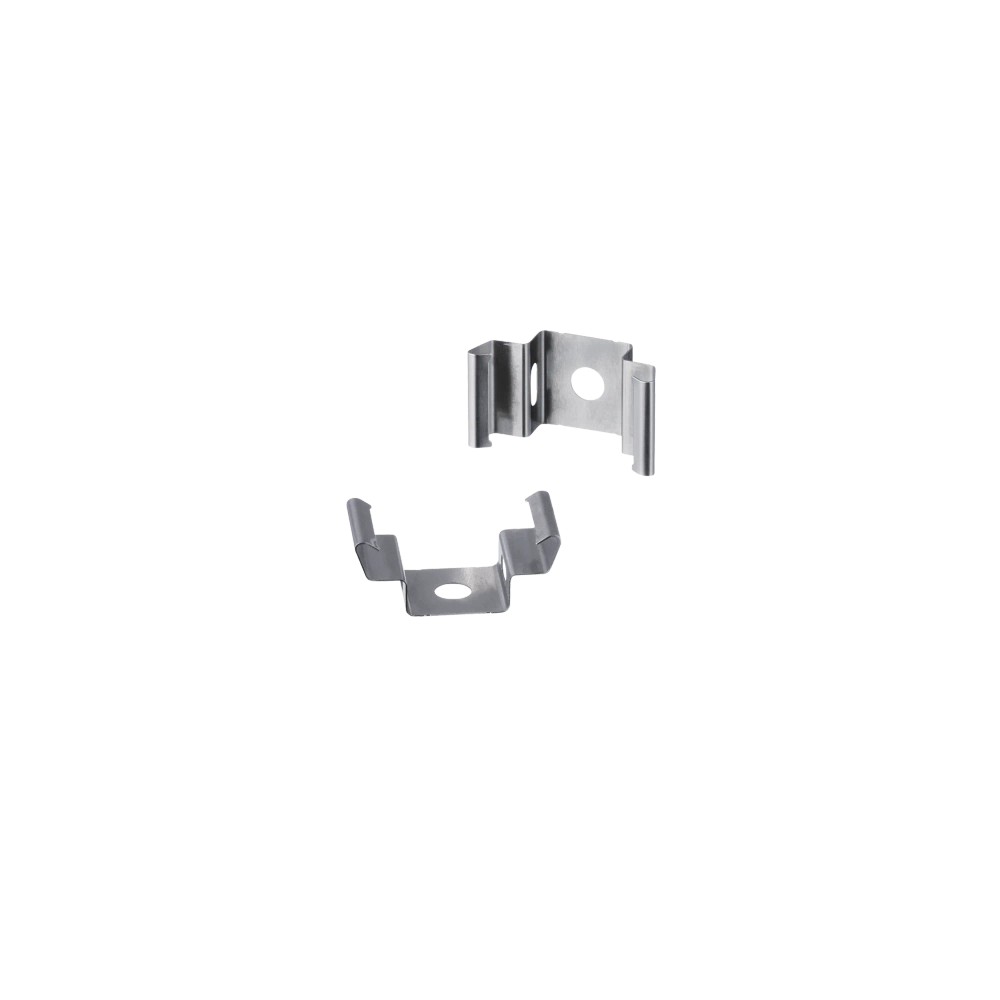

Verifique a compatibilidade do suporte de fixação com as dimensões de 302 x 28 x 16 mm.
Instale o dispositivo em local com circulação de ar para não exceder 45 °C.
Prepare o cabo conector M12, 5 polos, seguindo o diagrama de pinagem ifm.
Conecte o dispositivo garantindo o torque de aperto entre 0,6 e 1,5 Nm no conector.
Confirme a vedação correta do cabo para garantir a classificação IP69K.
Realize os testes de sinalização RGB e iluminação branca através do PLC.

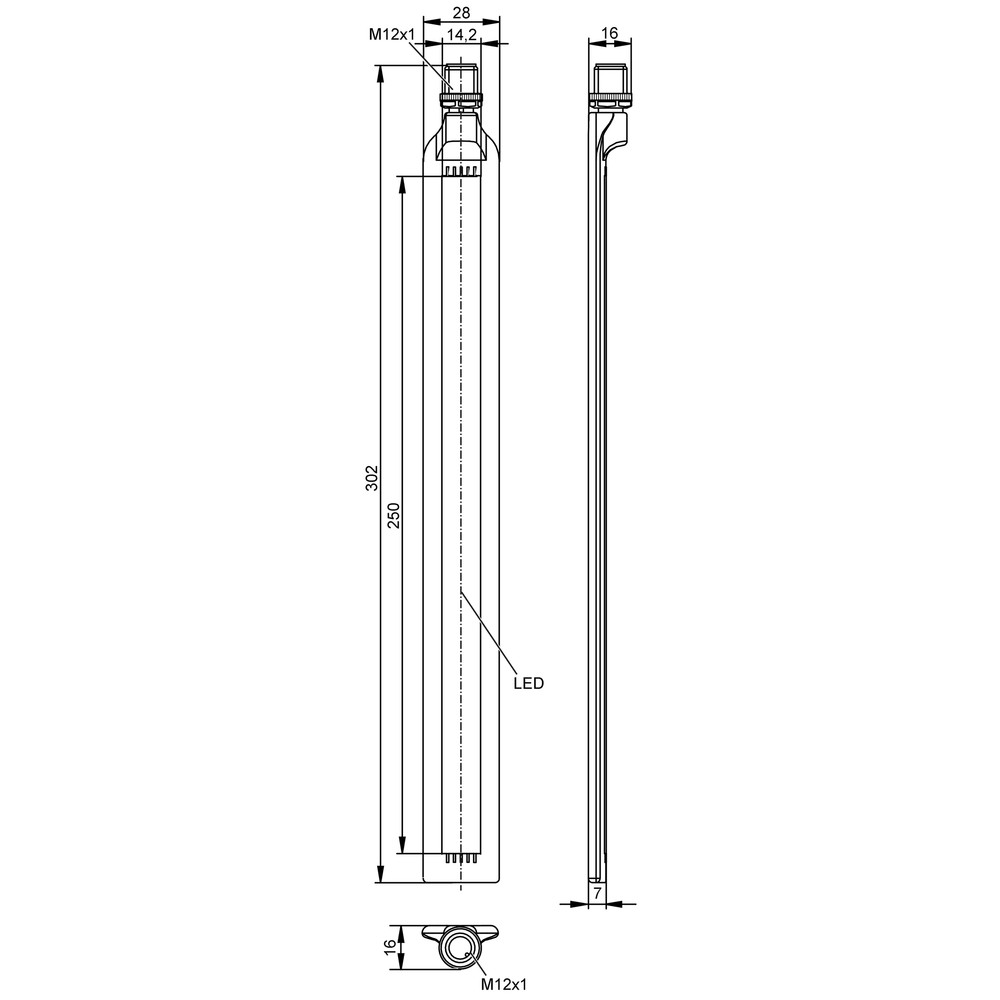

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Intensidade luminosa reduzida ou falha no acionamento dos LEDs.	Tensão fora da faixa especificada (abaixo de 21,6V ou acima de 26,4V).	Medir a tensão nos pinos do conector M12 com multímetro.
Luz piscando intermitentemente.	Contato frouxo ou oxidação no conector.	Inspecionar pinos do conector M12 e conferir torque de aperto.
Cores de sinalização não correspondem ao estado da máquina.	Falha na lógica de comando PNP.	Verificar a lógica de sinalização no CLP/controlador.
Desligamento súbito do dispositivo.	Sobrecarga térmica por má ventilação.	Verificar se a temperatura ambiente excede 45 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o dispositivo DV3010 da ifm?

O DV3010 é uma luz para máquinas com iluminação LED branca e sinalização RGBW multicolorida, projetada para indicar estados operacionais em ambientes industriais.

Para que serve esta luz de sinalização?

Este equipamento é indicado para iluminação direta de máquinas e sinalização visual de status, garantindo visibilidade clara em ambientes de automação.

Em quais condições este produto não deve ser utilizado?

O produto não é adequado para aplicações subaquáticas profundas ou imersão contínua em fluidos corrosivos não especificados nas normas IP68/IP69K, nem deve ser alimentado fora da faixa de 21,6 a 26,4V DC.

Posso usar este produto como iluminação de emergência para evacuação?

Este modelo não substitui luzes de emergência ou sistemas de iluminação de segurança obrigatórios por normas de evacuação (ex: luzes de balizamento de incêndio).

O que fazer se a luz da máquina não acender?

Se a luz não acender, verifique primeiro a integridade do cabo M12 e se a tensão de alimentação está dentro dos 21,6-26,4V DC exigidos.

Como diagnosticar cintilação nas luzes RGB?

Sintomas de cintilação ou falha na cor podem indicar queda de tensão na linha ou mau contato no conector M12; verifique a oxidação e o torque de aperto dos contatos.

Por que escolher o DV3010 em vez de luzes separadas?

A escolha depende da necessidade de sinalização visual integrada à iluminação; o DV3010 oferece ambos em um único invólucro compacto, economizando espaço em relação a soluções separadas.

Este modelo é indicado para painéis de grande porte?

Este é um item unitário focado em sinalização industrial; para grandes painéis, a escolha entre modelos depende do fluxo luminoso total necessário e da área de cobertura.

Quais cuidados tomar na instalação mecânica?

Certifique-se de que o conector M12 esteja fixado com torque entre 0,6 e 1,5 Nm para garantir a vedação IP69K contra lavagem sob pressão.

Qual a procedência do dispositivo DV3010?

O produto é fabricado pela ifm electronic e conta com suporte técnico especializado para garantir a correta aplicação do dispositivo em sistemas de automação.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra entrada de pó e jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

RGBW

Tecnologia de LED que combina Red (vermelho), Green (verde), Blue (azul) e White (branco) para controle preciso de cores e iluminação funcional.

Conector M12

Padrão de conexão circular industrial de 5 polos, utilizado para sinalização e alimentação de dispositivos eletrônicos (Ref.: IEC 61076-2-101).

SELV/PELV

Sistemas de baixa tensão de proteção, essenciais para segurança elétrica em aplicações industriais conforme normas técnicas.

MTTF

Tempo Médio Para Falha, indicador de confiabilidade que estima a vida útil esperada do componente (Ref.: 744 anos).
