Sinalizador Luminoso IFM DV2131

Pré-visualizar: DV2131 IFM - Sinalizador Luminoso 1 Segmento Sinalização de Máquinas IO-Link Buzzer Botão IP65

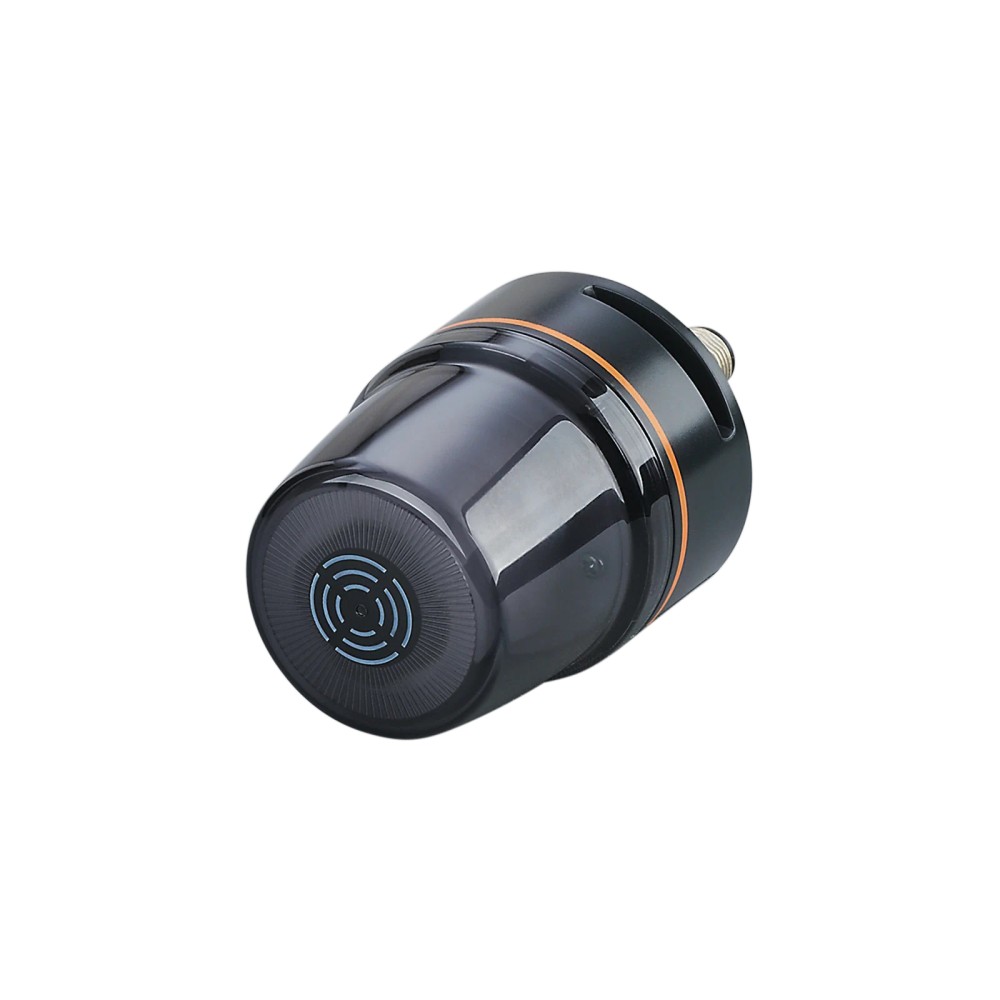

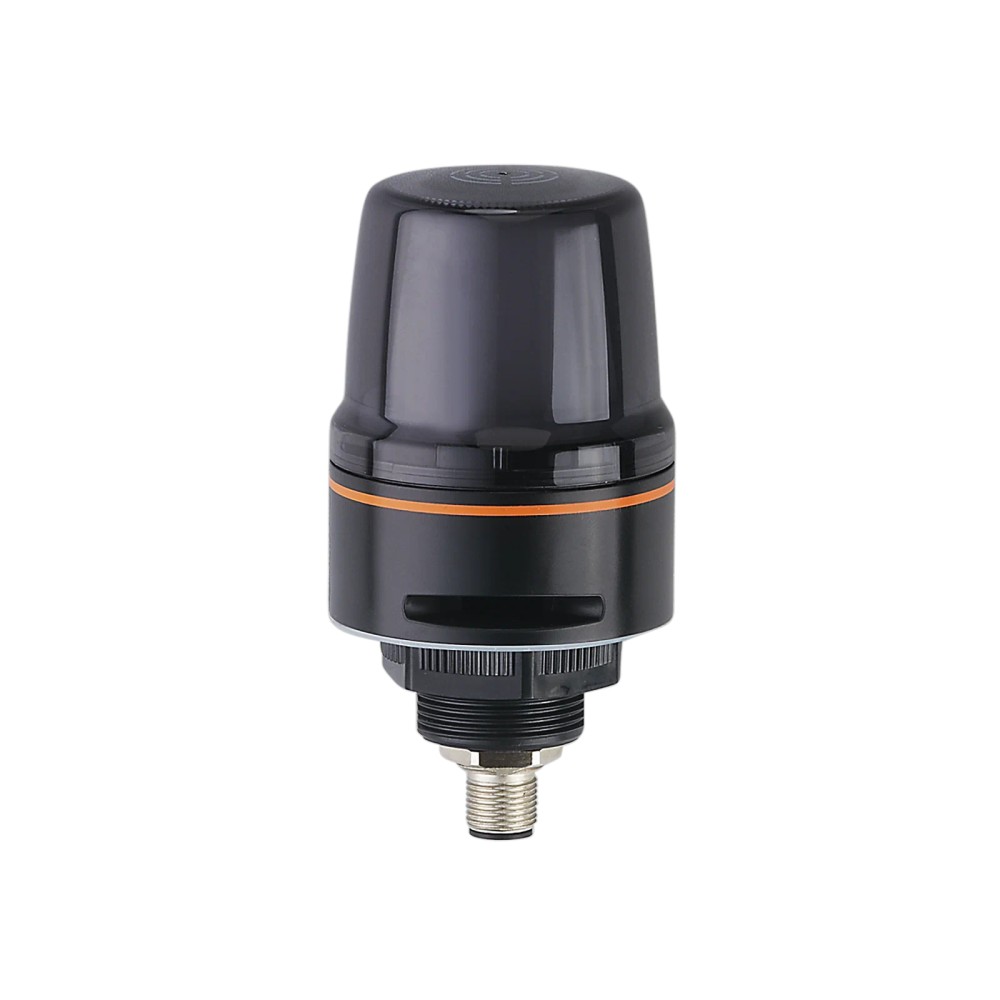

DV2131 IFM - Sinalizador Luminoso 1 Segmento Sinalização de Máquinas IO-Link Buzzer Botão IP65

Imagem meramente ilustrativa

R$ 2.224,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DV2131
EAN: 4021179323796
NCM do produto: 85318000

Destaques do Produto Segmentos 1...mais

Fechar menu

Saiba mais sobre: "DV2131 IFM - Sinalizador Luminoso 1 Segmento Sinalização de Máquinas IO-Link Buzzer Botão IP65"

Destaques do Produto

Segmentos

Comunicação

IO-Link 1.1

Alimentação

18...30 V DC

Conexão elétrica

M12, codificação A, 5 contatos

Sinalização

LED multicolorido, sirene e botão capacitivo

Grau de proteção

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sinalizador luminoso IFM DV2131 de 1 segmento, IO-Link, sirene e botão capacitivo

O IFM DV2131 é um sinalizador luminoso de um segmento para indicar estados de máquinas. Oferece indicação LED selecionável entre sete cores, sinalização acústica por sirene e comunicação IO-Link. Opera com alimentação de 18 a 30 V DC e possui conexão elétrica M12 de 5 contatos, codificação A. O grau de proteção informado é IP65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sinalizador luminoso de 1 segmento
Marca e modelo	IFM DV2131
Comunicação	IO-Link 1.1
Cores do LED	Vermelho, verde, amarelo, azul, violeta, ciano e branco
Sinal acústico	Sirene; pressão sonora máxima de 90 dB
Alimentação	18...30 V DC; tensão nominal de 24 V DC

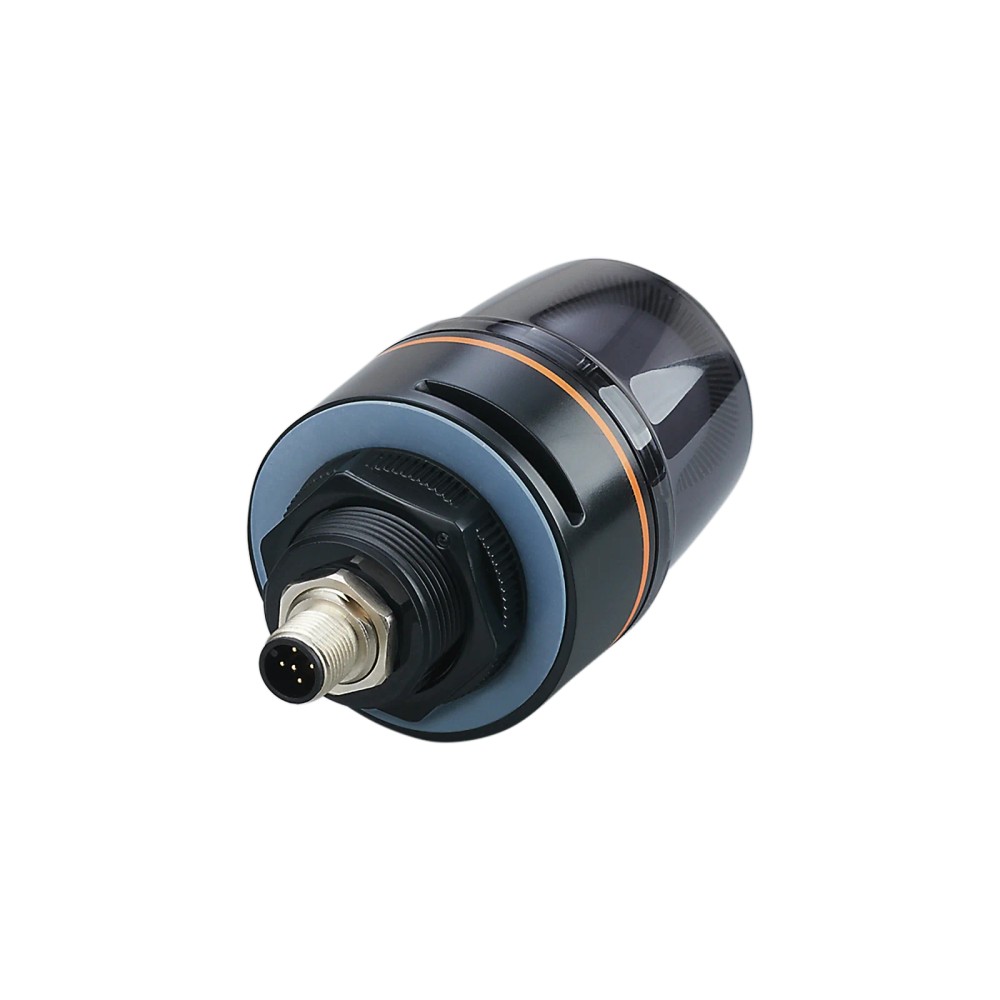

Conexão elétrica	M12, codificação A, 5 contatos
Proteção	IP65
Dimensões	Ø 56 mm × 72,5 mm
Peso	169,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indicação visual dos estados de máquinas em sistemas com alimentação de 18...30 V DC e interface IO-Link compatível.
Aplicações que utilizem sinalização luminosa de um segmento, sinal acústico e botão capacitivo, respeitando as condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecionar quando o projeto exigir mais de um segmento luminoso; este modelo é de 1 segmento.
Não conectar a uma alimentação fora da faixa de operação de 18...30 V DC.
Não presumir compatibilidade com conectores diferentes de M12 codificação A, 5 contatos, sem validar a instalação e o cabeamento do sistema.

APLICAÇÕES E USO

Uso informado pelo fabricante: sinalização dos estados de máquinas por meio de um segmento LED, com recurso acústico e comunicação IO-Link.
Possibilidade de uso em sistemas de automação com mestre IO-Link compatível ou em modo SIO; validar a lógica de controle e a documentação do fabricante antes da integração.
Aplicação limitada à faixa de operação de -25...50 °C, grau de proteção IP65 e alimentação de 18...30 V DC; a adequação a condições específicas depende da instalação.

COMO ESCOLHER

Antes de comprar o Sinalizador luminoso IFM DV2131 de 1 segmento, IO-Link, sirene e botão capacitivo, verifique estes pontos:

Escolha o DV2131

Quando a aplicação requer um sinalizador de um segmento, cores LED selecionáveis entre as informadas, sirene e comunicação IO-Link 1.1, com alimentação de 18...30 V DC e conexão M12 A de 5 contatos.

Avalie outro modelo

Se forem necessários mais de um segmento luminoso ou se a tensão, a conexão elétrica ou as condições ambientais requeridas não corresponderem às especificações do DV2131, compare esses requisitos com a ficha do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sinalizador luminoso de 1 segmento	Configuração do equipamento.
Aplicação informada	Sinalização dos estados das máquinas	Uso descrito na ficha do produto.
Marca	IFM / ifm electronic	Fabricante informado.
Modelo	DV2131	Código do produto no anúncio.
Part number	DV2131-00	Identificação indicada no catálogo.
SKU	DV2131	Código de estoque do anúncio.
GTIN	4021179323796	Identificador comercial informado.
NCM	8531.80.00	Classificação fiscal informada na ficha.
Quantidade de segmentos	1	Número de segmentos luminosos.

Sinalização e operação
Cores LED	Vermelho, verde, amarelo, azul, violeta, ciano e branco	Cores informadas para o segmento LED.
Sinal acústico	Sirene para sinalização acústica	Recurso acústico incorporado.
Pressão sonora máxima	90 dB	Valor máximo informado pelo fabricante.
Elemento de operação	Botão capacitivo	Elemento de operação identificado na ficha.
Modelo funcional	LED-Lamp / IO-Link / Buzzer / Button	Descrição dos recursos do conjunto.

Dados elétricos
Tensão nominal DC	24 V DC	Valor nominal informado.
Tensão de operação	18...30 V DC	Faixa de operação especificada; para SELV/PELV, classe de alimentação 2 conforme cURus.
Tensão DC máxima	30 V DC	Limite máximo indicado nos dados do produto.
Consumo de corrente	< 90 mA	Consumo informado; considerar a especificação do circuito ao dimensionar a alimentação.
Corrente de pico na conexão	400 mA	Valor de pico informado na ficha; não confundir com o consumo de corrente.
Duração da corrente de energização	50 ms	Duração informada para a corrente de energização.
Grau de poluição	2	Condição ambiental elétrica declarada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Protocolo de comunicação especificado.
Revisão IO-Link	1.1	Revisão declarada na ficha.
Padrão SDCI	IEC 61131-9	Norma de referência informada.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência informados.
Modo SIO	Sim	A ficha indica disponibilidade do modo SIO.
Device ID	1176	Identificador informado para integração IO-Link.
Classe da porta do mestre	A	Classe de porta indicada para o mestre IO-Link.
Tempo mínimo do ciclo de processo	8 ms	Tempo mínimo especificado para o ciclo de processo.

Conexão elétrica
Conector	M12	Tipo de conexão elétrica especificado.
Codificação	A	Codificação do conector.
Número de contatos	5	Quantidade de contatos informada.

Condições ambientais
Grau de proteção	IP65	Grau de proteção informado; observar as condições de instalação do fabricante.
Temperatura de operação	-25...50 °C	Faixa permitida para operação.
Temperatura de armazenamento	-40...75 °C	Faixa especificada para armazenamento, não para operação.
Umidade relativa máxima	90 %	Limite máximo informado.
Altitude máxima	4000 m	Altitude máxima acima do nível do mar declarada.

Dados mecânicos e materiais
Dimensões	Ø 56 mm × 72,5 mm	Diâmetro e comprimento informados.
Peso	169,5 g	Peso informado para o produto.
Material do invólucro	ABS	Material especificado para o invólucro.
Material da lente	PC	Material especificado para a lente.
MTTF	212 anos	Valor informado na ficha; não representa vida útil garantida.

Documentação e fornecimento
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9.

• Modo SIO: sim.

• Tipo de transferência IO-Link: COM2, 38,4 kBaud.

• Device ID informado: 1176.

• Compatibilidade funcional requer mestre IO-Link adequado; classe de porta informada: A.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Alimentação de operação: 18...30 V DC; tensão nominal: 24 V DC. Consumo de corrente informado: < 90 mA. Verifique o pinout e a capacidade do circuito no datasheet antes da ligação.

Processo Não há conexão de processo especificada para este sinalizador. Fixação mecânica e acessórios de montagem não estão detalhados nos dados disponíveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com mestre IO-Link compatível com revisão 1.1, porta classe A e alimentação dentro de 18...30 V DC.	✓	As características de comunicação e alimentação correspondem às especificações informadas para o produto; confirme a configuração e o cabeamento no datasheet.
Comando em modo SIO, com instalação elétrica compatível.	✓	A ficha informa suporte a SIO; detalhes de operação devem ser conferidos na documentação do fabricante.
Instalação que exige sinalização luminosa com mais de um segmento.	✗	O DV2131 é especificado como sinalizador de 1 segmento.
Circuito com alimentação fora de 18...30 V DC.	✗	A tensão está fora da faixa de operação especificada.
Conexão elétrica que requer interface diferente de M12 codificação A, 5 contatos, sem adaptação validada.	✗	A conexão especificada para o produto é M12 A de 5 contatos; não há informação que valide outra configuração.
Ambiente que requer proteção superior à IP65 ou operação fora de -25...50 °C.	✗	A ficha informa IP65 e faixa de temperatura de operação de -25...50 °C; não há evidência de adequação além desses limites.

INSTALAÇÃO

Como instalar o Sinalizador luminoso IFM DV2131 de 1 segmento, IO-Link, sirene e botão capacitivo

Confirme que o modelo recebido é DV2131 e compare a instalação prevista com o desenho dimensional e o datasheet.
Verifique se a alimentação disponível está entre 18 e 30 V DC e se o circuito atende às especificações elétricas do equipamento.
Confirme a compatibilidade do conector M12, codificação A, de 5 contatos, com o cabo e a interface previstos.
Consulte o pinout no datasheet antes de conectar os condutores; não deduza a função dos pinos apenas pela forma do conector.
Conecte ao mestre IO-Link compatível ou configure o uso em modo SIO conforme a arquitetura e a documentação do fabricante.

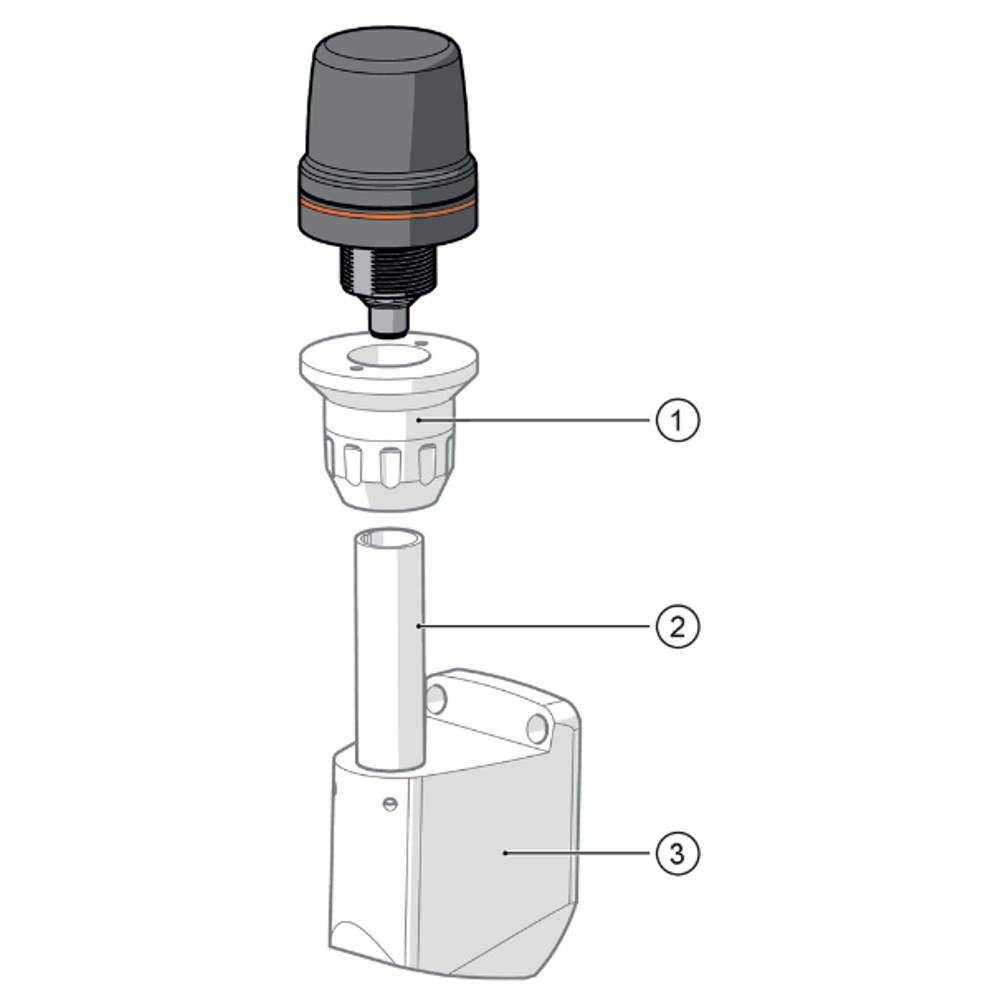

Monte o sinalizador respeitando as dimensões e as condições ambientais especificadas; valide a indicação visual, a sirene e a comunicação após a energização.

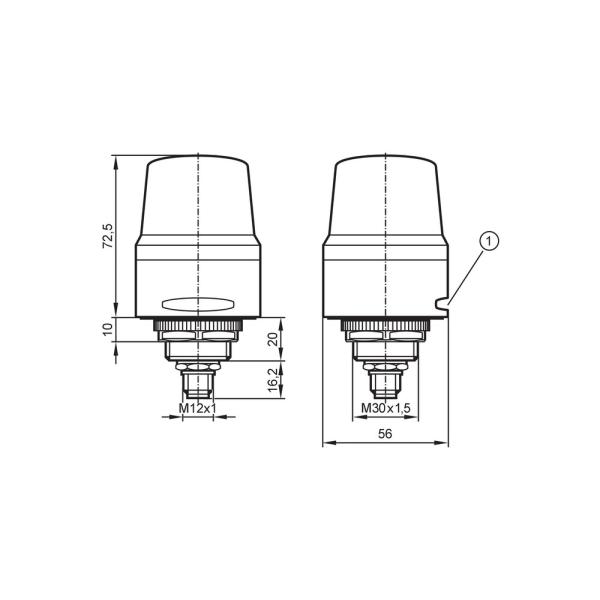

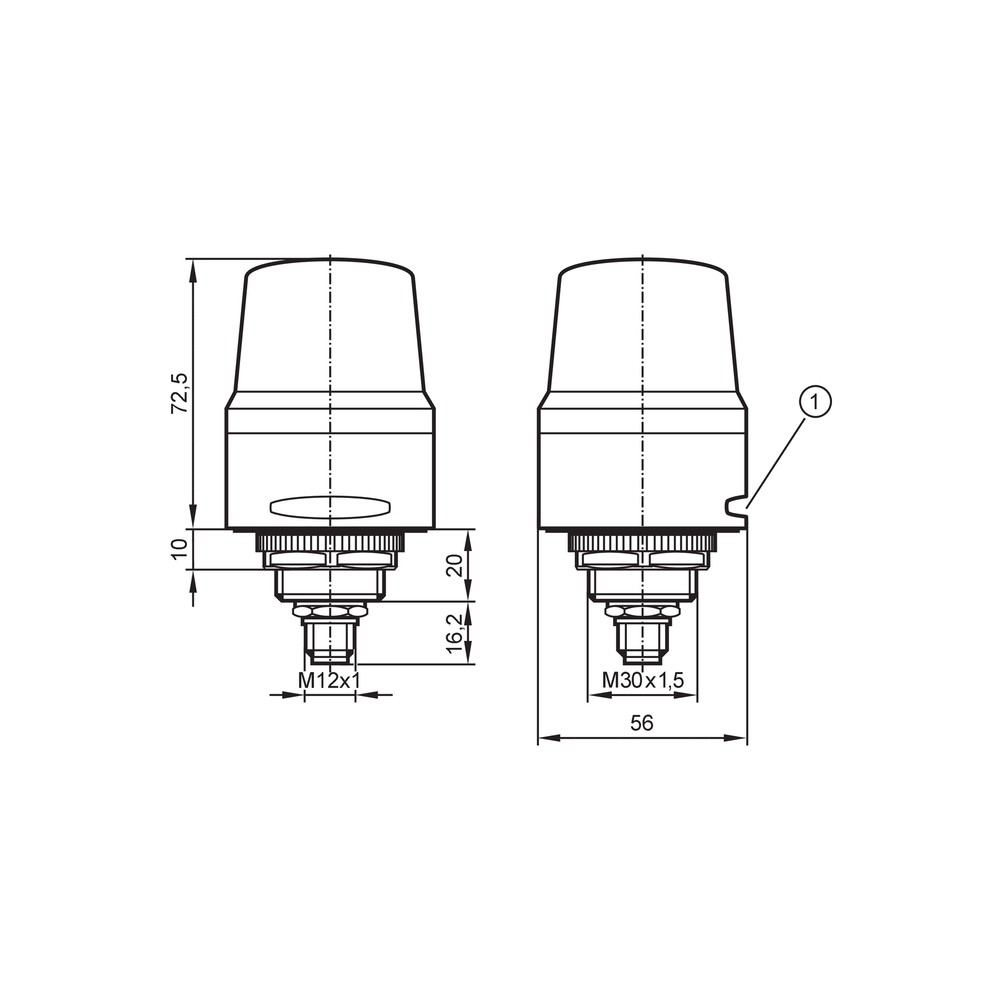

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sinalizador não acende.	Alimentação ausente, polaridade ou ligação incorreta, ou tensão fora da faixa de operação.	Meça a tensão no conector e confira o cabeamento e o pinout no datasheet; verifique se a alimentação está entre 18 e 30 V DC.
O mestre IO-Link não estabelece comunicação.	Configuração do mestre, conexão ou parâmetros de integração incompatíveis.	Confirme a ligação M12 de 5 contatos, a configuração de IO-Link 1.1 e o Device ID 1176; consulte a documentação do fabricante.
A sirene não é percebida durante o teste.	Comando ou configuração da sinalização acústica não aplicado, ou condição de teste inadequada.	Verifique a configuração e o acionamento no sistema de controle e teste em condições apropriadas; a ficha informa pressão sonora máxima de 90 dB.
A indicação muda de forma diferente do esperado.	Comando de cor ou estado configurado incorretamente no controlador ou mestre.	Confira os comandos e parâmetros enviados ao equipamento conforme o datasheet e valide a configuração do sistema de automação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM DV2131 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM DV2131 e para que serve?

É um sinalizador luminoso de um segmento destinado à sinalização dos estados de máquinas. Também integra sirene, botão capacitivo e comunicação IO-Link.

Quais cores e recursos de sinalização estão disponíveis?

O segmento LED é especificado nas cores vermelho, verde, amarelo, azul, violeta, ciano e branco. O equipamento também possui sirene e botão capacitivo.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

O DV2131 funciona com qualquer mestre IO-Link?

A ficha especifica IO-Link 1.1, porta de mestre classe A e Device ID 1176. Confirme a configuração e a compatibilidade do mestre com o datasheet do fabricante.

Este modelo serve para uma aplicação que exige vários segmentos luminosos?

Não, o DV2131 é especificado como sinalizador de um segmento. Para uma aplicação com vários segmentos, selecione um modelo cuja ficha indique essa configuração.

Posso usar o DV2131 em uma instalação com alimentação acima de 30 V DC?

Não; a faixa de operação informada é de 18 a 30 V DC, com máximo indicado de 30 V DC. Verifique a alimentação do circuito antes da instalação.

O sinalizador não acende: o que verifico antes de substituir?

Meça a alimentação no conector e confira o cabeamento e o pinout no datasheet. A faixa especificada é de 18 a 30 V DC.

O IO-Link não comunica: o que devo conferir?

Verifique a conexão, a configuração do mestre e os parâmetros de integração. A ficha indica IO-Link 1.1 e Device ID 1176.

Como decidir entre o DV2131 e um modelo de vários segmentos?

Escolha o DV2131 quando um segmento atender à lógica de sinalização necessária e forem relevantes seus recursos de IO-Link, sirene e botão capacitivo. Se o projeto exige mais segmentos, compare com um modelo que os especifique.

Que cuidados devo tomar ao instalar o DV2131?

Confirme a alimentação, a conexão M12 codificação A de 5 contatos e as dimensões antes da montagem. Consulte o datasheet para o pinout e para os detalhes de ligação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para integração do dispositivo com um mestre compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

SIO

Modo de operação indicado na ficha como disponível para o produto. (Ref.: modo SIO: sim)

COM2

Tipo de transferência e taxa de comunicação informados para a interface IO-Link. (Ref.: COM2, 38,4 kBaud)

IP65

Grau de proteção declarado para o invólucro; a instalação deve seguir as condições do fabricante. (Ref.: grau de proteção IP65)

MTTF

Tempo médio até falha informado como indicador estatístico; não equivale a uma vida útil garantida. (Ref.: MTTF de 212 anos)
