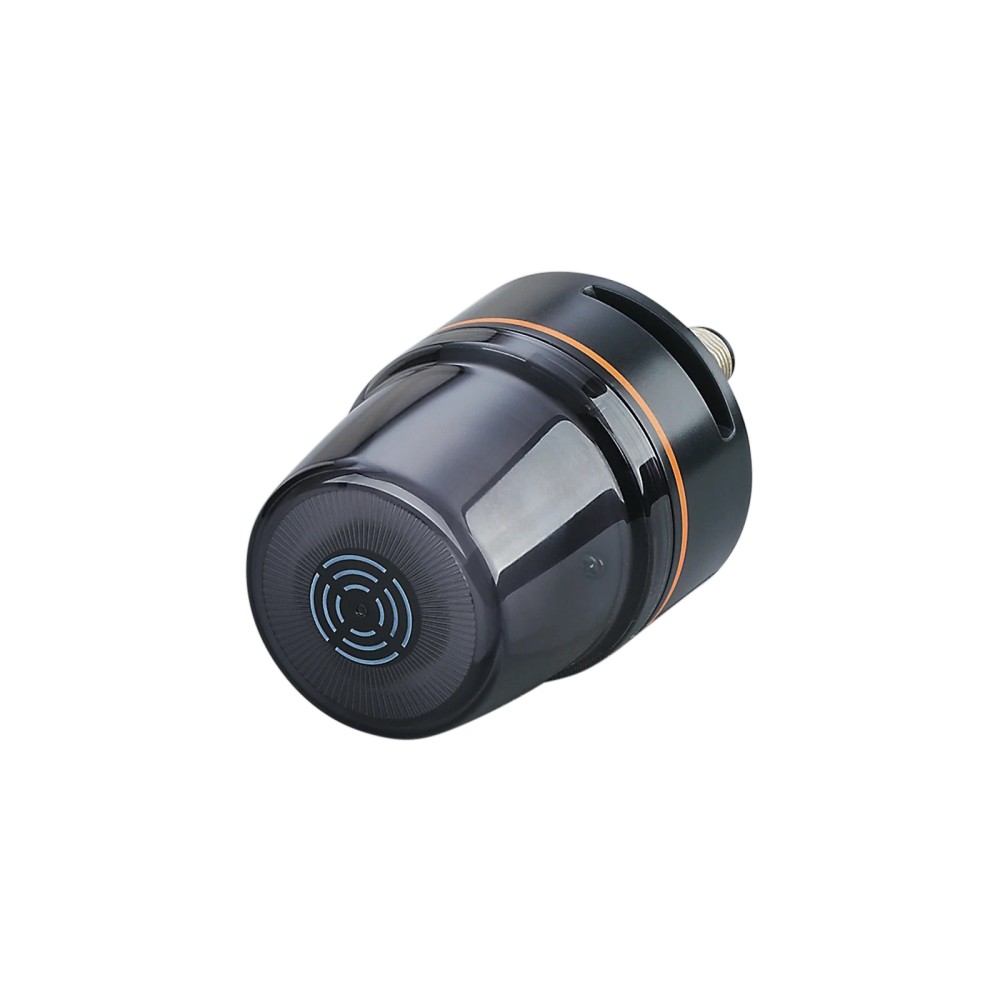

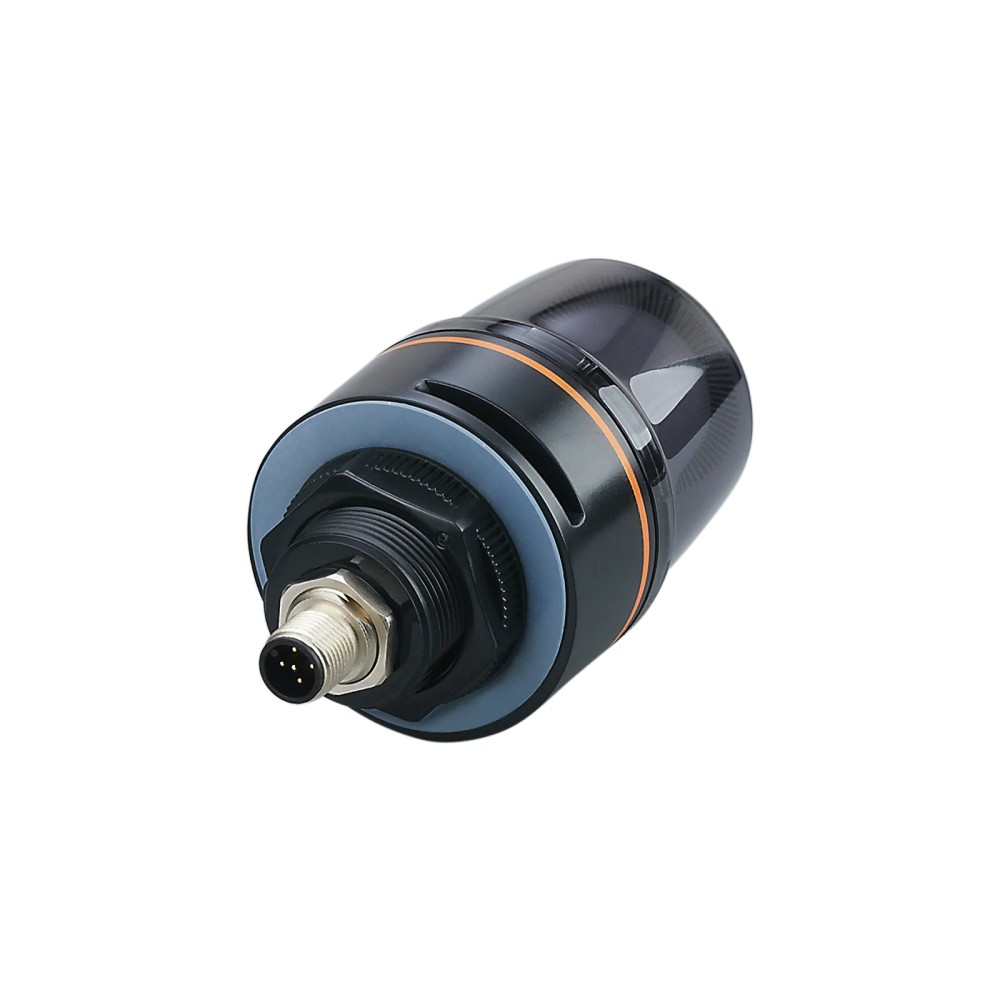

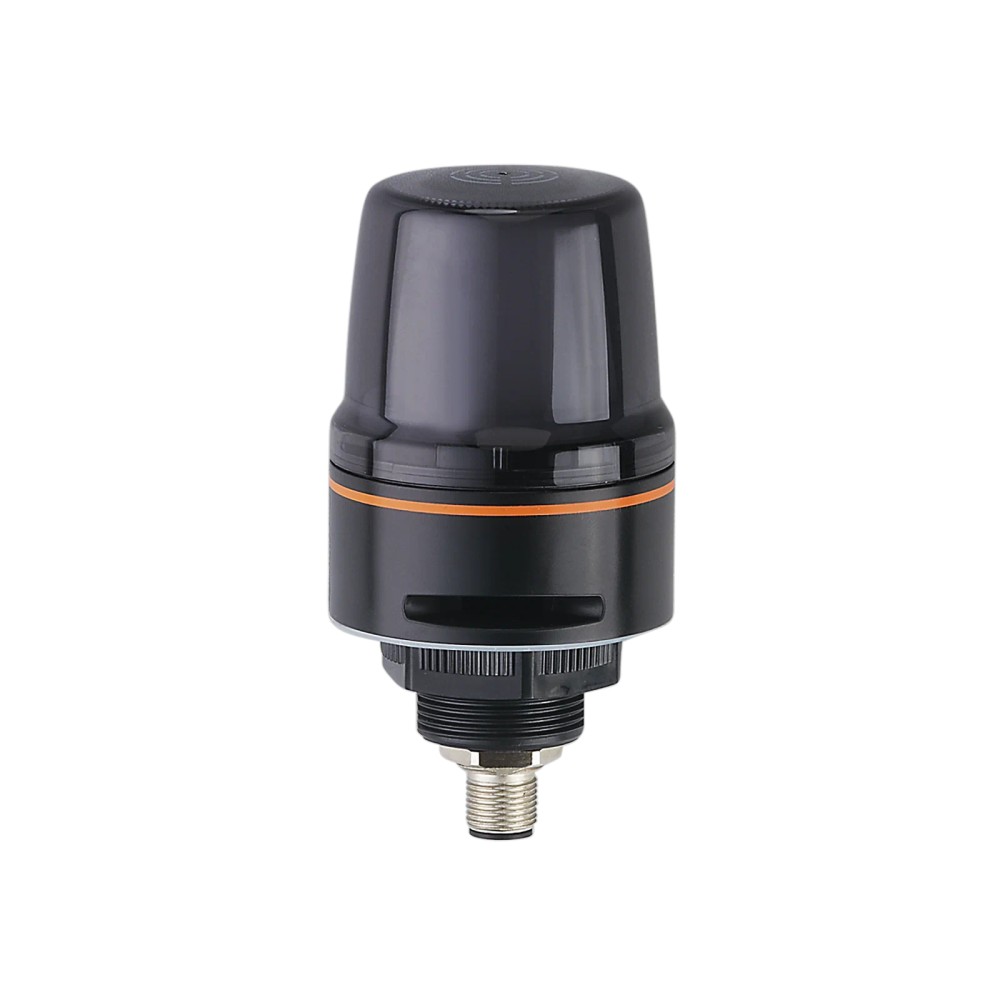

Sinalizador Luminoso IFM DV2130

Pré-visualizar: DV2130 IFM - Sinalizador Luminoso 1 Segmento Sinalização de Máquinas IO-Link Buzzer IP65

DV2130 IFM - Sinalizador Luminoso 1 Segmento Sinalização de Máquinas IO-Link Buzzer IP65

Imagem meramente ilustrativa

R$ 1.938,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DV2130
EAN: 4021179323789
NCM do produto: 85318000

Destaques do Produto Segmentos 1...mais

Fechar menu

Saiba mais sobre: "DV2130 IFM - Sinalizador Luminoso 1 Segmento Sinalização de Máquinas IO-Link Buzzer IP65"

Destaques do Produto

Segmentos

Protocolo

IO-Link; Modo SIO disponível

Alimentação

18...30 V DC

Conexão

M12, codificação A, 5 contatos

Proteção

IP65

Sinalização

LED multicolorido e sirene

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sinalizador luminoso IFM DV2130 de 1 segmento, IO-Link, com buzzer e proteção IP65

O IFM DV2130 é um sinalizador luminoso de um segmento destinado à sinalização dos estados de máquinas. Combina LED multicolorido, sirene para sinalização acústica e comunicação IO-Link, com Modo SIO disponível. Opera com alimentação de 18 a 30 V DC e possui conexão elétrica M12 de 5 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / modelo	IFM DV2130
Função	Sinalização visual e acústica dos estados das máquinas
Segmentos	1
Cores do LED	Vermelho, verde, amarelo, azul, violeta, ciano e branco
Comunicação	IO-Link 1.1; Modo SIO disponível
Alimentação	18...30 V DC; tensão nominal de 24 V DC
Conexão elétrica	M12, codificação A, 5 contatos
Proteção	IP65
Dimensões	Ø 56 mm; comprimento 72,5 mm
Sinal acústico	Sirene; pressão sonora máxima de 90 dB

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sinalização de estados de máquinas em instalações que utilizem IO-Link ou Modo SIO, conforme a configuração do sistema.
Aplicações com alimentação DC dentro da faixa de operação de 18 a 30 V e conexão elétrica M12 A de 5 contatos.
Instalações que necessitem de indicação visual multicolorida e sinal acústico, respeitando as condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecionar para alimentação fora da faixa de operação de 18 a 30 V DC.
Não considerar como substituto de um sinalizador com mais de um segmento: o DV2130 possui 1 segmento.
Não presumir compatibilidade com uma conexão ou protocolo diferente de IO-Link/Modo SIO e M12 A de 5 contatos sem validar a interface do equipamento e a documentação do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: sinalização dos estados de máquinas. O sinalizador oferece um segmento LED e sirene; a seleção da cor e o uso da comunicação devem ser configurados conforme a integração do sistema.
Possibilidade de aplicação inferida: indicar estados de operação em uma máquina por meio de IO-Link ou Modo SIO, desde que o controlador, master, alimentação e montagem sejam compatíveis. Validar a lógica de controle e as condições de instalação no datasheet.
Limites a observar: operação entre -25 e 50 °C, alimentação de 18 a 30 V DC, grau de proteção IP65 e umidade relativa máxima de 90 %, conforme especificações fornecidas.

COMO ESCOLHER

Antes de comprar o Sinalizador luminoso IFM DV2130 de 1 segmento, IO-Link, com buzzer e proteção IP65, verifique estes pontos:

Escolha o DV2130 quando

A aplicação exigir um único segmento luminoso, indicação em uma das cores disponíveis, sinal acústico e integração IO-Link ou uso em Modo SIO, com alimentação de 18 a 30 V DC.

Avalie outra configuração quando

O projeto exigir mais de um segmento luminoso ou uma alimentação fora de 18 a 30 V DC. Para requisitos diferentes de conexão, comunicação ou sinalização, compare os dados do equipamento pretendido com o datasheet oficial; a ficha fornecida não especifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada no anúncio.
Modelo	DV2130	Código do produto.
SKU	DV2130	Identificador do anúncio.
GTIN	4021179323789	Código global de identificação informado na ficha.
Part number	DV2130	Código de peça informado.
Tipo de produto	Sinalizador luminoso de 1 segmento	Categoria funcional indicada pelo fabricante.
Aplicação	Sinalização dos estados das máquinas	Uso declarado na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8531.80.00	Classificação fiscal informada na ficha.

Dados elétricos
Tensão nominal DC	24 V	Valor nominal de alimentação.
Tensão de operação	18...30 V DC	Faixa especificada para operação; alimentação conforme SELV/PELV e supply class 2 conforme cURus, segundo a ficha.
Consumo de corrente	< 90 mA	Limite máximo informado; verificar também o pico de ligação.
Pico de corrente na ligação	400 mA	Pico indicado durante a conexão; a ficha informa duração da corrente de energização de 50 ms.
Duração da corrente de energização	50 ms	Duração informada para o pico de corrente na ligação.

Comunicação e interface
Interface de comunicação	IO-Link	Interface de comunicação indicada para integração com sistema compatível.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência especificados.
Modo SIO	Sim	Modo SIO disponível segundo a ficha.
DeviceID	1085	Identificador do dispositivo para configuração IO-Link.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface IO-Link.
Classe de master port exigida	A	Classe de porta indicada para o master IO-Link.
Tempo mínimo do ciclo do processo	8 ms	Tempo mínimo informado para o ciclo do processo.

Sinalização e elementos de operação
Quantidade de segmentos	1	Configuração do sinalizador.
Cores dos segmentos LED	Vermelho, verde, amarelo, azul, violeta, ciano e branco	Cores indicadas para o segmento luminoso.
Sinal acústico	Sirene para sinalização acústica	Recurso acústico declarado na ficha.
Pressão sonora máxima	90 dB	Valor máximo informado; a ficha fornecida não especifica condição ou distância de medição.

Conexão elétrica
Tipo de conexão	M12	Tipo de conector elétrico.
Codificação	A	Codificação do conector.
Quantidade de contatos	5	Número de contatos informado; consultar documentação para pinagem e ligação.

Condições ambientais e proteção
Grau de proteção	IP65	Grau de proteção especificado; não presumir condições de instalação além da classificação declarada.
Temperatura de operação	-25...50 °C	Faixa ambiental de operação.
Temperatura de armazenamento	-40...75 °C	Faixa ambiental de armazenamento.
Umidade relativa máxima	90 %	Limite máximo informado na ficha.
Altitude máxima de operação	4000 m	Limite de altitude especificado.
Grau de sujidade	2	Condição de grau de poluição informada.

Dados mecânicos e materiais
Dimensões	Ø 56 mm; comprimento 72,5 mm	Dimensões informadas para verificação de espaço e montagem.
Peso	166,5 g	Massa informada na ficha do produto.
Material do invólucro	ABS	Material declarado para o invólucro.
Material da lente	PC	Material declarado para a lente.

Confiabilidade
MTTF	238 anos	Valor de MTTF informado na ficha; não equivale a uma garantia de vida útil.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud); padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• DeviceID: 1085. A ficha informa exigência de classe A para a porta do master.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Alimentação de operação: 18...30 V DC; tensão nominal: 24 V DC. Consumo máximo informado: < 90 mA; pico de corrente na ligação: 400 mA durante 50 ms. Verificar capacidade da alimentação e pinagem na documentação do fabricante.

Processo A ficha fornecida não especifica uma conexão de processo. O produto é um sinalizador de máquina; não interpretar o conector elétrico M12 como conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com master IO-Link que suporte revisão 1.1, COM2 e porta classe A	✓	A ficha informa IO-Link 1.1, COM2 (38,4 kBaud) e classe A exigida para a porta do master; confirmar configuração e integração no sistema.
Uso em Modo SIO	✓	Modo SIO está indicado como disponível na ficha.
Alimentação DC entre 18 e 30 V, com atendimento ao pico de ligação especificado	✓	A faixa de operação é 18...30 V DC; considerar também o pico de 400 mA por 50 ms e o consumo máximo informado.
Alimentação fora de 18...30 V DC	✗	Está fora da faixa de tensão de operação especificada.
Projeto que exige mais de um segmento luminoso	✗	O DV2130 é especificado como sinalizador de 1 segmento.
Equipamento que não aceite M12 A de 5 contatos	✗	A conexão elétrica especificada é M12, codificação A, com 5 contatos; a compatibilidade mecânica e elétrica precisa corresponder.
Instalação sujeita a condições além da faixa de operação declarada	✗	A temperatura de operação especificada é -25...50 °C; avaliar também os demais limites ambientais da ficha.

INSTALAÇÃO

Como instalar o Sinalizador luminoso IFM DV2130 de 1 segmento, IO-Link, com buzzer e proteção IP65

Confirme que o ponto de instalação permite acomodar as dimensões Ø 56 mm e comprimento de 72,5 mm.
Verifique que a instalação atende à temperatura de operação, à umidade máxima e ao grau de proteção especificados.
Confirme que a alimentação DC está entre 18 e 30 V e que a fonte suporta o consumo informado e o pico de ligação de 400 mA por 50 ms.
Confira a compatibilidade do conector M12, codificação A, 5 contatos, e consulte o datasheet para identificar a pinagem antes de energizar.
Para IO-Link, valide revisão 1.1, COM2, classe A da porta master e configuração do dispositivo; se utilizar Modo SIO, configure o sistema para esse modo.
Após a montagem e a ligação, verifique a indicação luminosa, o sinal acústico e a comunicação ou o funcionamento em Modo SIO, conforme a aplicação.

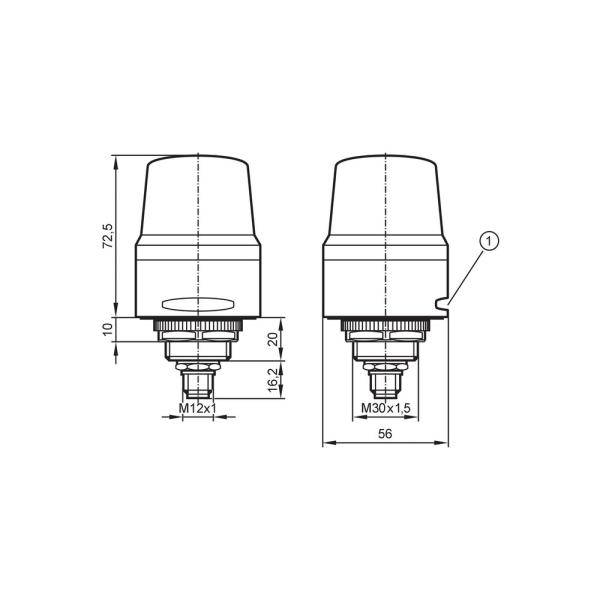

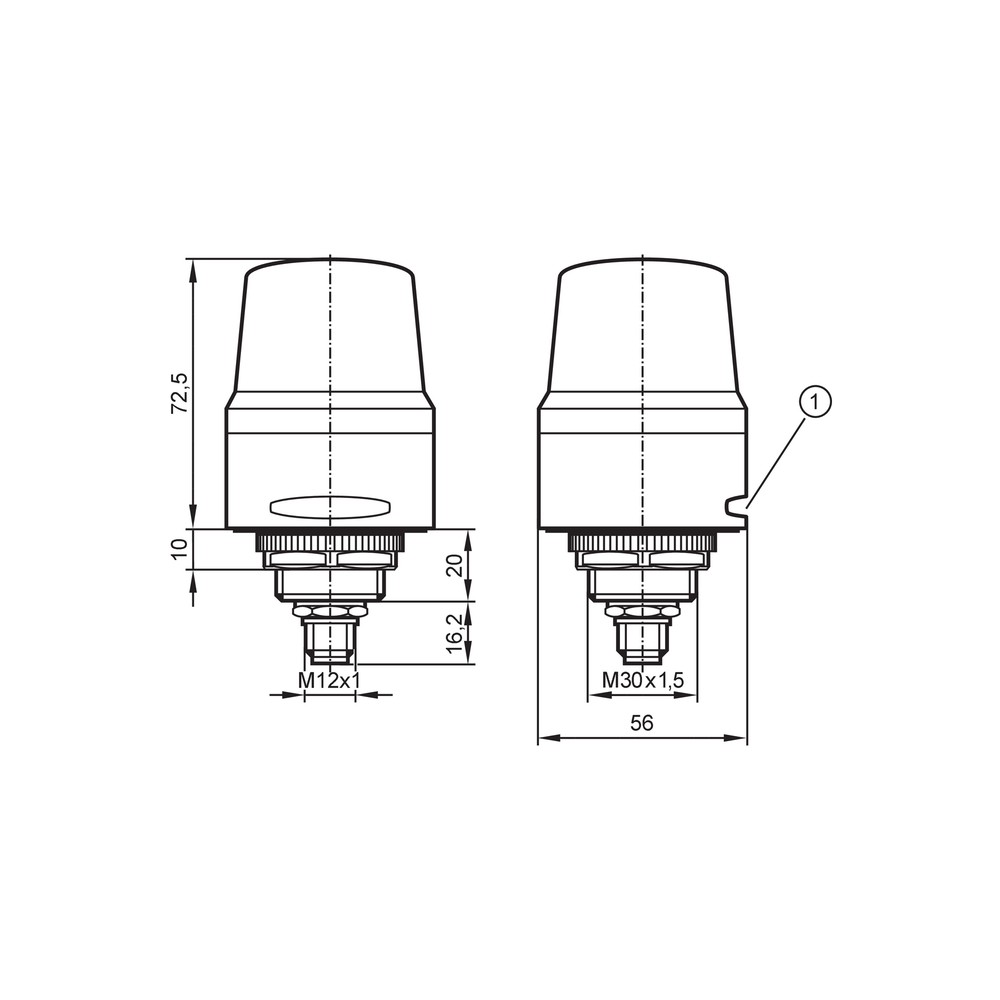

Desenho Dimensional

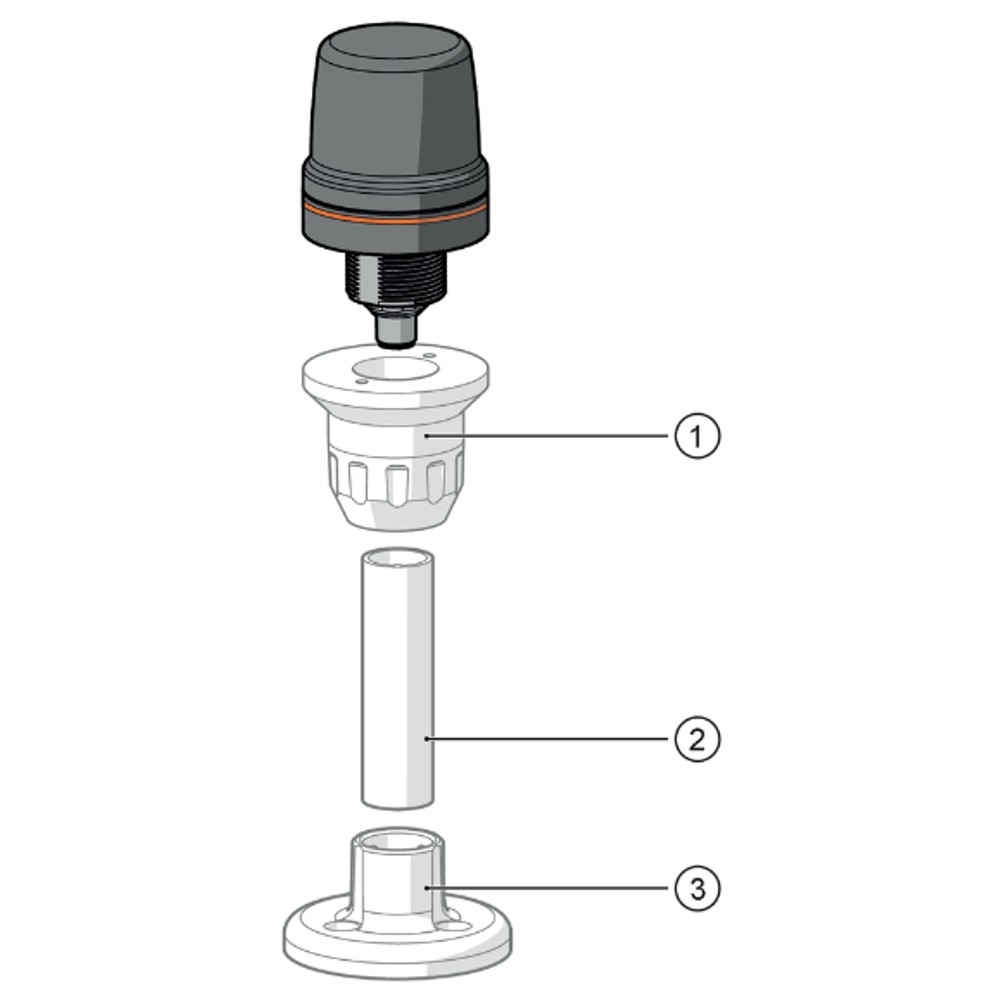

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sinalizador não acende.	Alimentação ausente ou fora da faixa de 18 a 30 V DC, conexão M12 incompatível ou ligação incorreta.	Meça a tensão no ponto de alimentação e confira o encaixe, a codificação e a pinagem usando o datasheet.
O sinalizador reinicia ou a alimentação apresenta queda na ligação.	A fonte pode não suportar o pico de corrente de 400 mA durante 50 ms.	Registre a tensão durante a energização e compare a capacidade da fonte e do circuito com os dados da ficha.
O master não estabelece comunicação IO-Link.	Configuração incompatível de revisão, taxa de transferência ou classe da porta, ou configuração incorreta do dispositivo.	Confira se o master atende IO-Link 1.1, COM2 (38,4 kBaud) e classe A; verifique também o DeviceID 1085 e a configuração do sistema.
A sirene não é percebida na aplicação.	O sinal acústico pode não estar habilitado ou as condições de instalação podem reduzir sua audibilidade.	Confirme a configuração de acionamento e teste o sinal acústico no local; a ficha informa pressão sonora máxima de 90 dB, sem condição ou distância de medição especificada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DV2130 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM DV2130 e para que tipo de máquina ele serve?

É um sinalizador de um segmento destinado a indicar estados de máquinas. A ficha permite uso em integração IO-Link ou em Modo SIO, conforme a configuração do sistema.

O que acompanha o DV2130 e qual conexão ele usa?

A ficha informa uma peça por embalagem e especifica conexão elétrica M12 A de 5 contatos. A ficha fornecida não lista acessórios incluídos.

O DV2130 funciona com qualquer master IO-Link?

Não é possível afirmar compatibilidade com qualquer master. A ficha especifica IO-Link 1.1, COM2 a 38,4 kBaud e porta classe A; confirme esses requisitos no master.

Posso alimentar o sinalizador com uma tensão diferente de 24 V DC?

Sim, desde que a alimentação esteja na faixa especificada de 18 a 30 V DC. A tensão nominal indicada é 24 V DC.

O DV2130 serve para uma aplicação que exige mais de um segmento?

Não; este modelo é especificado com 1 segmento luminoso. Para mais segmentos, procure uma configuração cuja ficha indique a quantidade necessária.

Posso usar o DV2130 fora da faixa de temperatura informada?

A ficha declara operação de -25 a 50 °C, portanto não confirma operação fora dessa faixa. Consulte o fabricante para avaliar condições diferentes.

O sinalizador não acende: o que devo verificar antes de substituí-lo?

Verifique primeiro a tensão de alimentação e se ela está entre 18 e 30 V DC. Confira também o encaixe e a pinagem do conector M12 conforme o datasheet.

Por que o IO-Link não comunica depois da instalação?

Uma configuração do master incompatível com IO-Link 1.1, COM2 ou classe A pode impedir a comunicação. Confira esses parâmetros e valide o DeviceID 1085 na configuração.

É melhor comprar o DV2130 ou um conjunto de peças avulsas?

A ficha descreve o DV2130 como uma unidade de sinalização e informa embalagem com 1 peça, mas não especifica um kit ou componentes avulsos. Se o projeto exigir mais segmentos ou outra configuração, compare os requisitos com a documentação de outros modelos.

Que cuidados devo tomar ao instalar o DV2130?

Confira dimensões, alimentação, conexão M12 e condições ambientais antes da montagem. Use o datasheet para confirmar a pinagem e a configuração de IO-Link ou Modo SIO.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial indicada para parametrização e troca de dados entre dispositivo e master. (Ref.: revisão 1.1; IEC 61131-9)

COM2

Tipo de transferência IO-Link especificado para este dispositivo. (Ref.: 38,4 kBaud)

Modo SIO

Modo de operação indicado na ficha como disponível, além da comunicação IO-Link. (Ref.: Modo SIO: sim)

IP65

Grau de proteção declarado para o produto; a instalação deve respeitar as condições definidas pelo fabricante. (Ref.: grau de proteção IP65)

MTTF

Tempo médio até falha indicado como dado de confiabilidade, sem equivaler a garantia ou vida útil assegurada. (Ref.: 238 anos)
