Sinalizador LED 5 Segmentos IO-Link IFM DV1530

Pré-visualizar: DV1530 IFM - Sinalizador LED 5 Seg Status Máquina IO-Link, Sirene, IP54, 24V

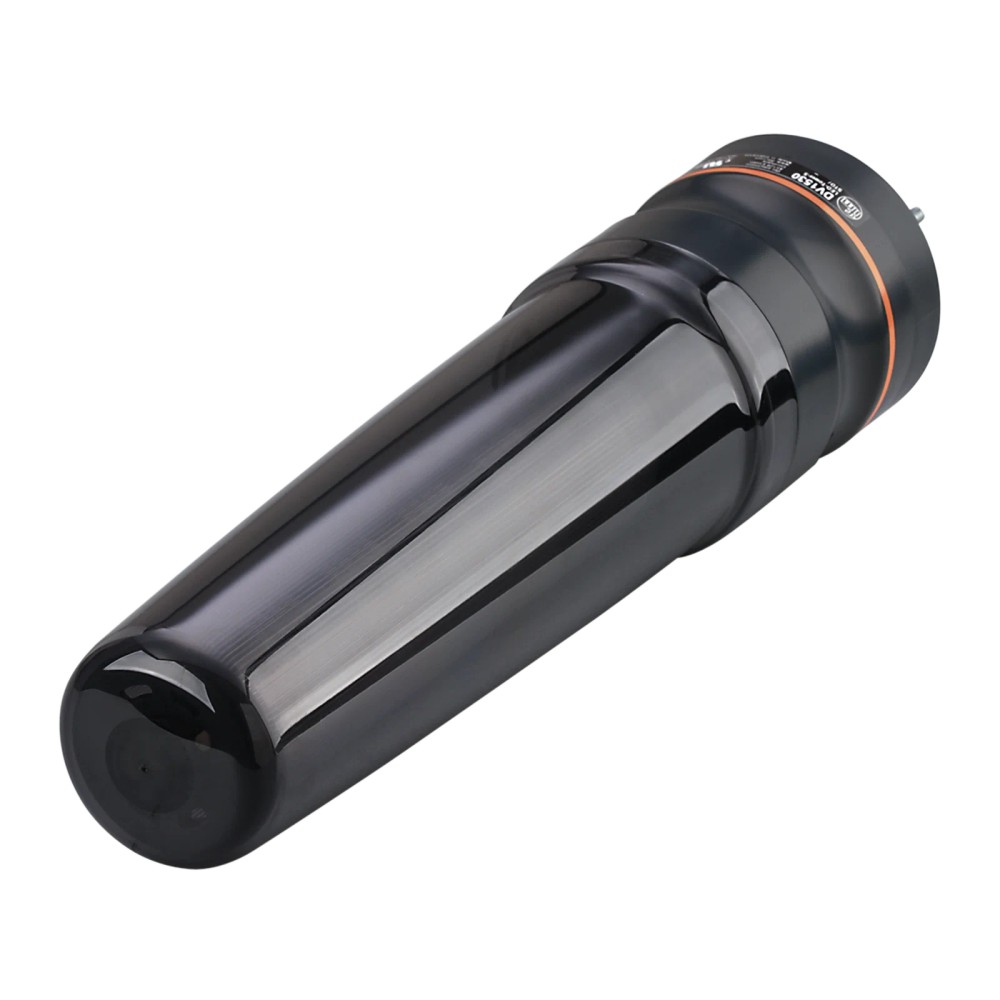

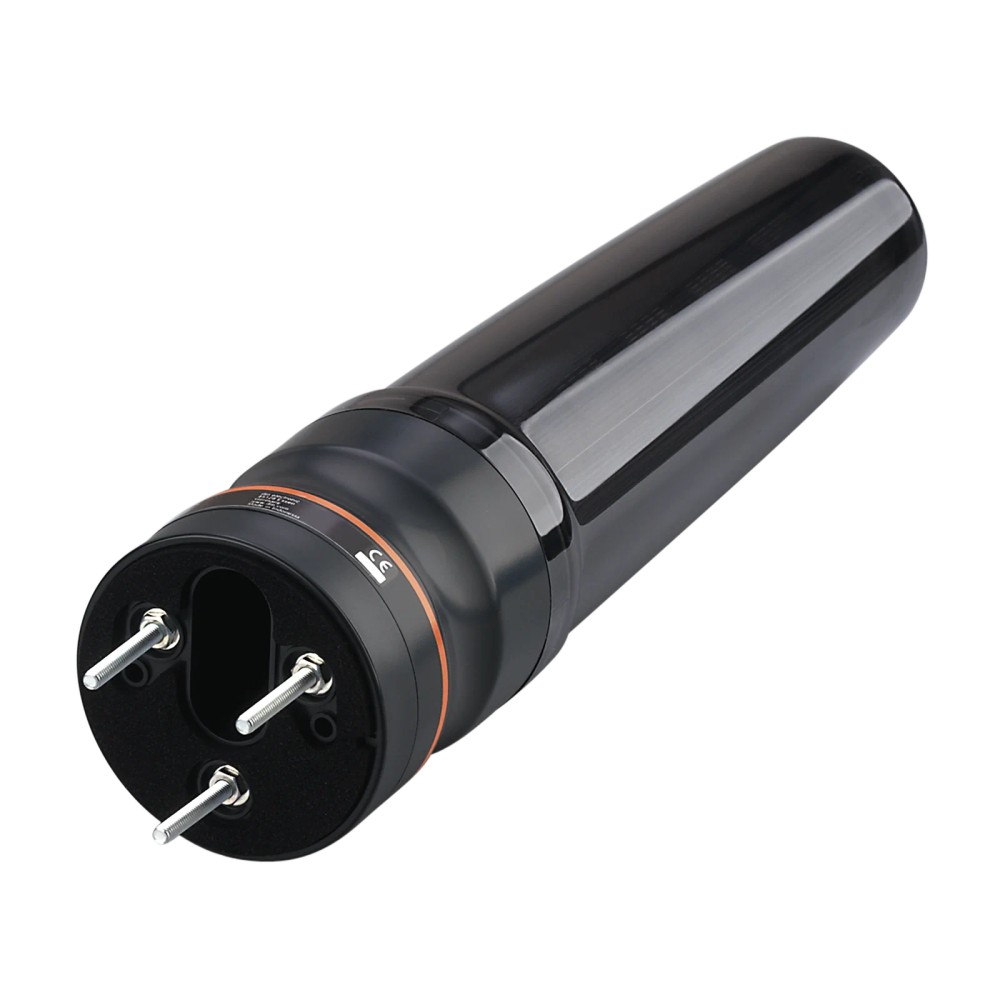

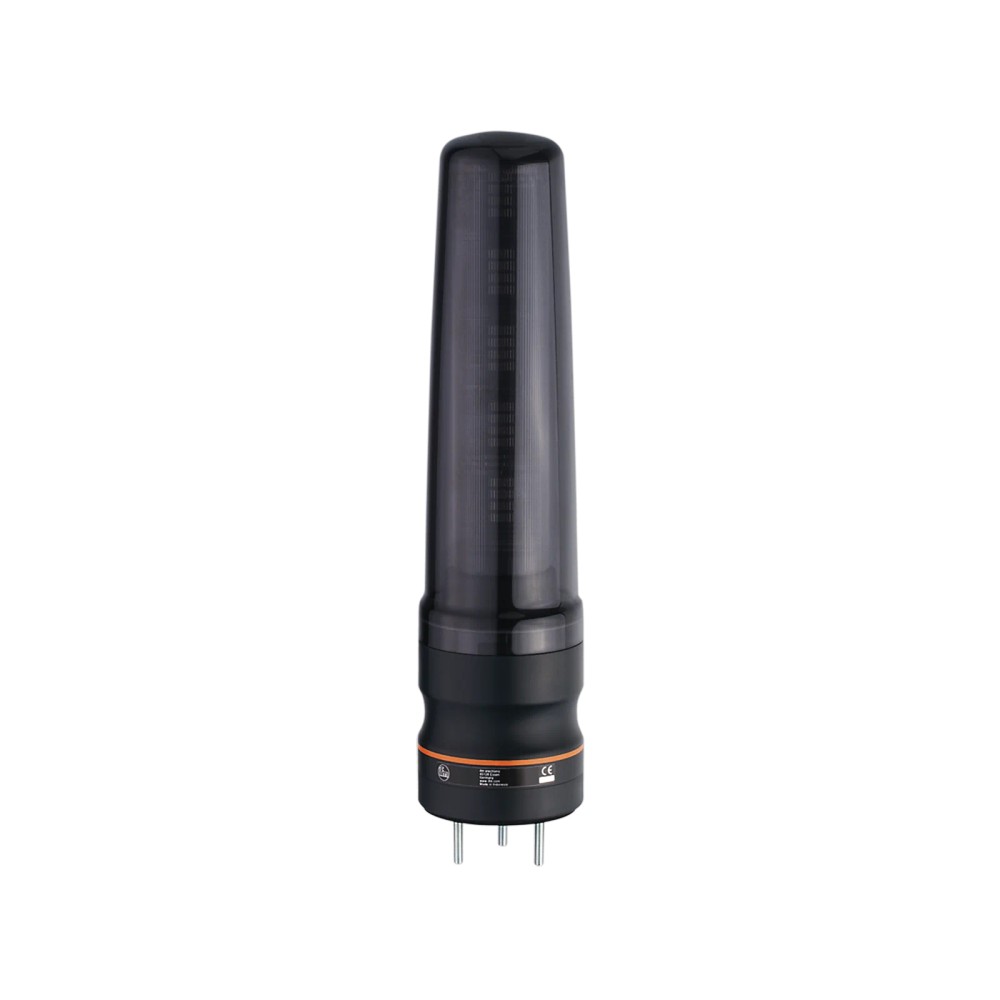

DV1530 IFM - Sinalizador LED 5 Seg Status Máquina IO-Link, Sirene, IP54, 24V

Imagem meramente ilustrativa

R$ 4.536,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DV1530
EAN: 4021179309110
NCM do produto: 85318000

Destaques do Produto Protocolo IO-Link;...mais

Fechar menu

Saiba mais sobre: "DV1530 IFM - Sinalizador LED 5 Seg Status Máquina IO-Link, Sirene, IP54, 24V"

Destaques do Produto

Protocolo

IO-Link; modo SIO disponível

Sinalização

5 segmentos LED e sirene

Alimentação nominal

24 V DC; tensão de operação 18 a 30 V DC para SELV/PELV

Conexão elétrica

M12, codificação A, 8 contatos

Proteção

IP54

Dimensões

Ø 70 mm x 284 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sinalizador luminoso LED IFM DV1530, 5 segmentos, IO-Link, sirene, 24 V DC, IP54

O IFM DV1530 é um sinalizador luminoso de cinco segmentos para indicar estados de máquinas. O controle é feito por IO-Link, e o equipamento também dispõe de sirene para sinalização acústica. Opera com alimentação nominal de 24 V DC, possui grau de proteção IP54 e conexão M12 de 8 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DV1530
Função	Sinalização luminosa de estados de máquinas e sinalização acústica por sirene
Segmentos luminosos	5 segmentos; 5 x 4 LEDs
Comunicação	IO-Link, revisão 1.1; modo SIO disponível
Tensão nominal	24 V DC
Conexão elétrica	M12, codificação A, 8 contatos
Grau de proteção	IP54
Dimensões	Ø 70 mm; comprimento 284 mm
Temperatura ambiente	-25 a 50 °C
Sinal acústico	Sirene; pressão sonora máxima de 85 dB

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sinalização dos estados de máquinas em sistemas com interface IO-Link compatível e alimentação dentro da faixa especificada.
Instalações que necessitam de indicação luminosa segmentada e sinalização acústica por sirene, respeitando as condições ambientais e de montagem do fabricante.
Aplicações que utilizem conexão elétrica M12 codificada A de 8 contatos e porta master IO-Link classe A exigida.

⚠ Considere outro se precisa de:

Não selecionar para instalação que exija proteção superior a IP54 ou operação fora da faixa ambiente de -25 a 50 °C.
Não selecionar quando a aplicação exigir tensão de alimentação diferente da faixa de operação de 18 a 30 V DC para SELV/PELV.
Não presumir compatibilidade com qualquer master, pinagem ou sistema de montagem sem validar a porta IO-Link classe A, a conexão e os acessórios necessários na documentação do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: sinalização dos estados das máquinas por meio de cinco segmentos luminosos e sirene.
Em sistemas de automação com IO-Link, pode ser integrado quando o master possui porta classe A e a configuração de comunicação atende aos parâmetros indicados; validar o projeto e o datasheet.
O uso em modo SIO é informado como disponível; confirmar no manual a configuração e as funções disponíveis nesse modo.
A operação deve respeitar a faixa ambiente de -25 a 50 °C e o grau de proteção IP54. A ficha não especifica adequação a ambientes com exigências superiores a esses limites.

COMO ESCOLHER

Antes de comprar o Sinalizador luminoso LED IFM DV1530, 5 segmentos, IO-Link, sirene, 24 V DC, IP54, verifique estes pontos:

Escolha o DV1530 quando

A aplicação exigir torre luminosa de cinco segmentos controlada por IO-Link, com sirene, alimentação em 18 a 30 V DC para SELV/PELV e conexão M12 codificada A de 8 contatos.

Avalie outra configuração quando

A aplicação exigir grau de proteção diferente de IP54, temperatura ambiente fora de -25 a 50 °C, alimentação fora da faixa informada ou uma conexão elétrica distinta. Confirme os requisitos do sistema e compare-os com a documentação do fabricante antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sinalizador luminoso de 5 segmentos com controle via IO-Link; LED-Tower-5/Std/Buzzer	Modelo DV1530; destinado à sinalização dos estados das máquinas.
Marca	ifm	Fabricante indicado na ficha do produto.
SKU / Part Number	DV1530	Identificação do produto.
GTIN	4021179309110	Identificador comercial informado no anúncio.
NCM	8531.80.00	Classificação fiscal informada no contexto.

Alimentação e consumo
Tensão nominal DC	24 V	Valor nominal de alimentação.
Tensão de operação	18...30 V DC; para SELV/PELV	Faixa de operação especificada pelo fabricante para circuitos SELV/PELV.
Consumo de corrente	< 200 mA	Limite de consumo informado.
Corrente de entrada High	6 mA	Valor indicado para entrada em nível High.

Comunicação e integração
Interface de comunicação	IO-Link	Protocolo indicado para controle do sinalizador.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência indicados.
Modo SIO	Sim	Operação em modo SIO disponível.
Padrão SDCI	IEC 61131-9	Padrão de referência indicado para a comunicação.
Classe de master port exigida	A	Classe requerida para a porta do master.
Tempo mínimo do ciclo do processo	8 ms	Tempo mínimo informado para o ciclo do processo.
DeviceID default	850	Identificador padrão informado.
DeviceID Status B	1076	Identificador de Status B informado.

Entradas e conexão elétrica
Quantidade de entradas digitais	6	Quantidade informada na ficha; verificar funções e atribuição no datasheet.
Conexão elétrica	M12; codificação A; 8 contatos	Características da conexão elétrica especificadas.

Elementos de sinalização
Quantidade de segmentos	5	Quantidade de segmentos luminosos do sinalizador.
Display de segmento LED	5 x 4 LED	Composição indicada para os segmentos.
Display de status	1 x LED, verde	Indicador de status informado.
Sinalização acústica	Sirene	Recurso de sinalização acústica indicado.
Pressão sonora máxima	85 dB	Valor máximo informado na ficha; condição de medição não detalhada no contexto.

Proteção e condições ambientais
Grau de proteção	IP54	Grau de proteção informado para o produto.
Temperatura ambiente	-25...50 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-40...75 °C	Faixa informada para armazenamento.
Umidade relativa do ar máxima	90 %	Limite de umidade relativa informado; consultar datasheet para condições aplicáveis.
Pressão do ar	< 106 kPa	Valor informado na ficha.
Altitude máxima acima do nível do mar	2000 m	Limite de altitude indicado.

Dados mecânicos e materiais
Dimensões	Ø 70 mm; comprimento 284 mm	Dimensões externas especificadas.
Peso	567 g	Massa informada para o produto.
Material do invólucro	ABS	Material especificado para o invólucro.
Material da lente	PC	Material especificado para a lente.
MTTF	76 anos	Valor de MTTF declarado na ficha; não representa duração garantida de serviço.
Acessórios opcionais de montagem	Suporte básico E89060; suporte de parede E89061; adaptador de montagem E89063; suporte com saída lateral de cabo E89064; tubos de montagem E89065, E89066 e E89067	Acessórios identificados como opcionais, não como itens incluídos.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud; tempo mínimo do ciclo do processo de 8 ms.

• Modo SIO disponível.

• Padrão SDCI indicado: IEC 61131-9.

• Exige master port IO-Link classe A.

• DeviceID default: 850; DeviceID Status B: 1076.

Conexões

Elétrica Conector M12, codificação A, 8 contatos. Tensão nominal de 24 V DC; tensão de operação de 18 a 30 V DC para SELV/PELV. Consumo inferior a 200 mA. A conexão mecânica M12, por si só, não confirma compatibilidade elétrica ou de pinagem com outro equipamento.

Processo Não há conexão de processo especificada para este sinalizador. A instalação mecânica utiliza opções de suportes e tubos de montagem listadas pelo fabricante; verificar a interface de montagem e os acessórios necessários.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema IO-Link com master port classe A, interface e configuração compatíveis	✓	A ficha informa interface IO-Link e classe A exigida para a porta master; validar configuração e integração no sistema.
Operação no modo SIO	✓	A ficha informa disponibilidade do modo SIO; verificar no manual as condições de utilização e a configuração elétrica.
Sistema de alimentação SELV/PELV dentro de 18 a 30 V DC	✓	A faixa de tensão de operação indicada é 18 a 30 V DC para SELV/PELV; consumo informado inferior a 200 mA.
Ambiente com temperatura de -25 a 50 °C e exigência de proteção até IP54	✓	Esses valores correspondem à faixa de temperatura ambiente e ao grau de proteção informados para o produto.
Instalação que demande proteção superior a IP54 ou temperatura fora de -25 a 50 °C	✗	Os requisitos excedem os limites ambientais especificados para o DV1530.
Conexão M12 de 8 contatos sem confirmação de codificação, pinagem ou compatibilidade elétrica	✗	A ficha especifica M12 codificação A, 8 contatos e requisitos elétricos; apenas a semelhança mecânica do conector não comprova compatibilidade.

INSTALAÇÃO

Como instalar o Sinalizador luminoso LED IFM DV1530, 5 segmentos, IO-Link, sirene, 24 V DC, IP54

Confirme a aplicação, os requisitos ambientais e a necessidade de sinalização luminosa e acústica antes da montagem.
Verifique que a alimentação disponível esteja dentro de 18 a 30 V DC para SELV/PELV e dimensionada conforme o consumo informado pelo fabricante.
Confirme que o master IO-Link possua porta classe A e que o controlador e a configuração sejam compatíveis com o dispositivo.

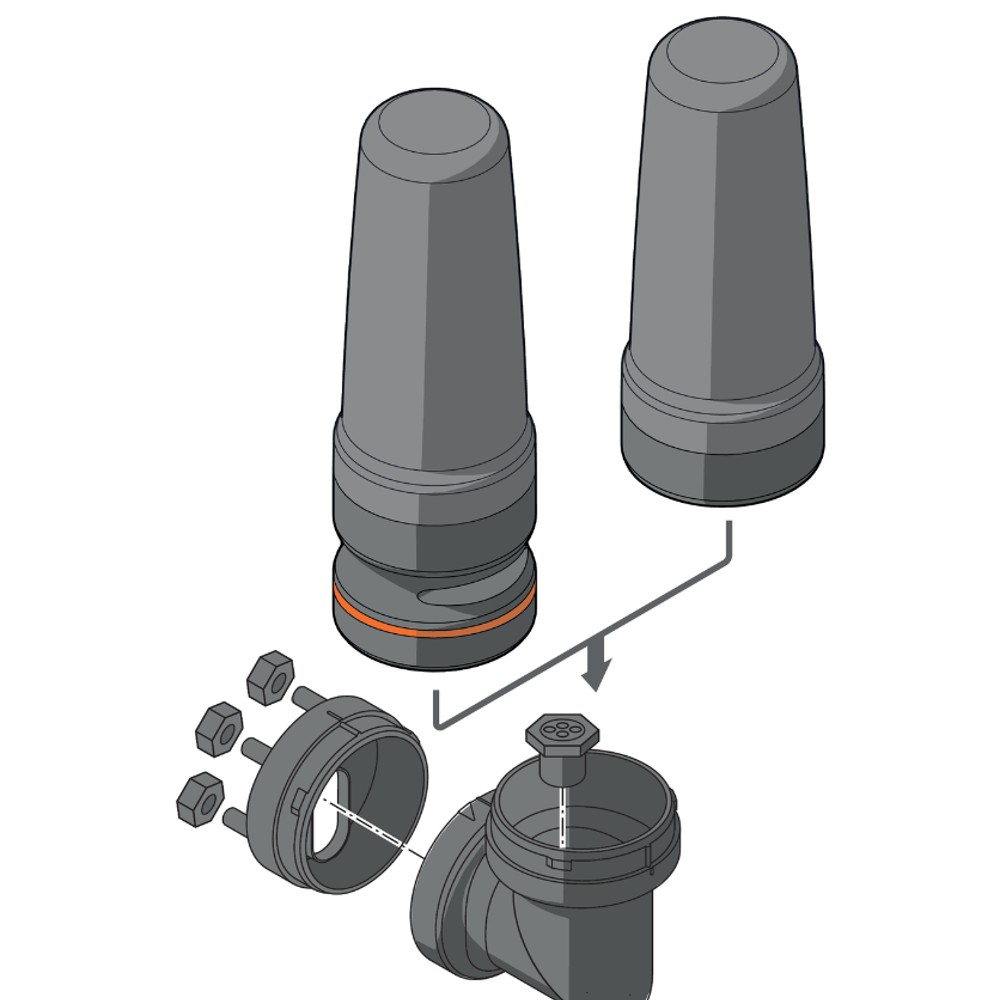

Selecione o suporte ou tubo de montagem necessário; os códigos E89060, E89061, E89063, E89064, E89065, E89066 e E89067 são acessórios opcionais, não itens confirmados como inclusos.
Conecte pela interface M12 codificada A de 8 contatos somente após validar pinagem e ligação no datasheet ou manual do fabricante; não deduza a pinagem apenas pelo formato do conector.
Após a montagem e conexão, valide a comunicação, os segmentos, o LED de status e a sirene de acordo com o procedimento de comissionamento do fabricante.

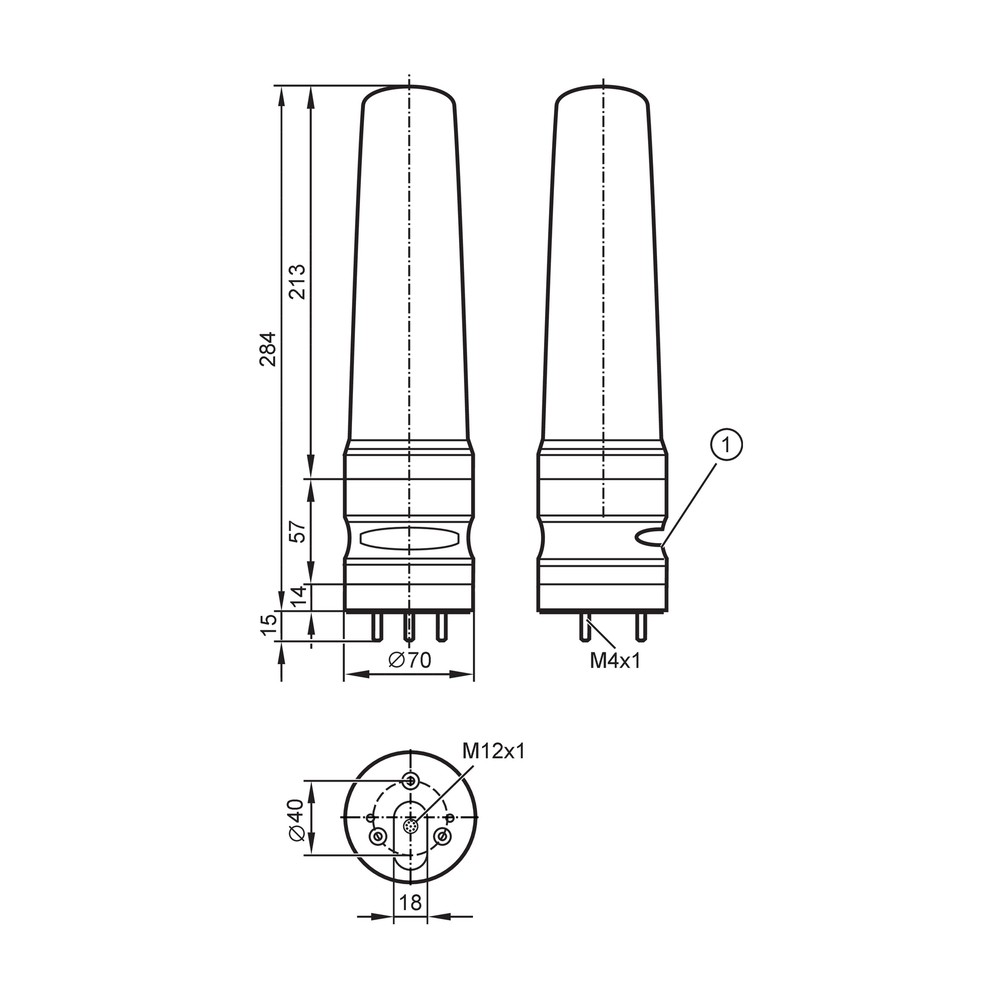

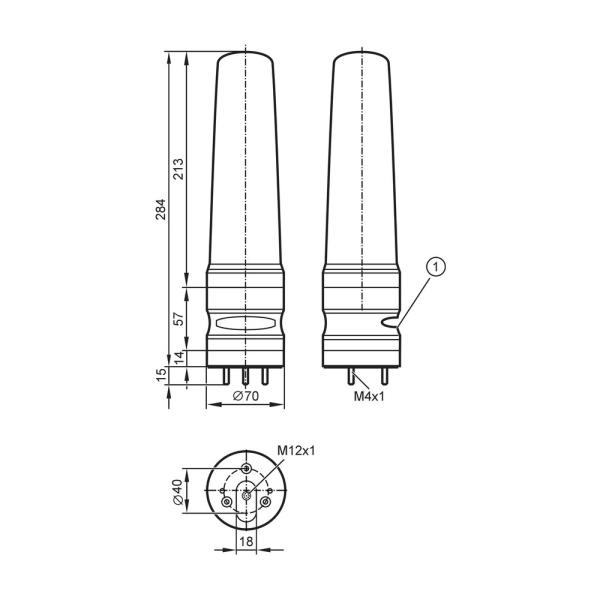

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sinalizador não acende.	Alimentação ausente ou fora da faixa de operação especificada, conexão incorreta ou configuração de controle inadequada.	Meça a alimentação no ponto de conexão e compare-a com 18 a 30 V DC para SELV/PELV; verifique o conector e a configuração conforme o datasheet.
O master não estabelece comunicação IO-Link.	Porta master incompatível com a classe exigida, configuração de comunicação incorreta ou ligação elétrica incompatível.	Confirme porta classe A, revisão e parâmetros IO-Link indicados, incluindo COM2 a 38,4 kBaud; valide também a pinagem na documentação do fabricante.
A sirene não emite o sinal esperado.	Comando ou configuração de sinalização acústica não habilitado, ou condição de controle não atendida.	Verifique a configuração e o comando no sistema de controle e consulte o datasheet/manual para identificar a função e os parâmetros aplicáveis.
O estado exibido não corresponde ao estado esperado da máquina.	Mapeamento de estados, parametrização ou dados enviados ao sinalizador não correspondem à lógica da aplicação.	Compare os estados enviados pelo controlador com a parametrização do dispositivo e valide a comunicação e o indicador de status conforme a documentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DV1530 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM DV1530 e para que serve?

É um sinalizador luminoso de cinco segmentos com controle via IO-Link, destinado à sinalização dos estados das máquinas. Também possui sirene para sinalização acústica.

O que acompanha o DV1530?

A ficha fornecida não confirma acessórios inclusos; por isso, não é possível afirmar que suportes, tubos ou cabos acompanhem o produto. Os acessórios de montagem listados estão identificados como opcionais.

Este modelo serve para qualquer master IO-Link?

Não se deve presumir compatibilidade com qualquer master: a ficha exige porta classe A e informa IO-Link revisão 1.1, COM2 a 38,4 kBaud e modo SIO disponível. Verifique também configuração e pinagem no datasheet.

Posso ligar o DV1530 em uma conexão M12 qualquer?

Não apenas pela forma do conector. O produto especifica M12 codificada A, 8 contatos, e a compatibilidade elétrica e de pinagem precisa ser confirmada na documentação.

O DV1530 é indicado para áreas que exigem proteção superior a IP54?

A ficha especifica IP54, portanto não há base para indicá-lo em uma instalação que exija grau de proteção superior. Avalie um produto cuja especificação atenda ao requisito ambiental.

Posso usar este sinalizador fora da faixa de -25 a 50 °C?

A faixa ambiente informada é de -25 a 50 °C; a ficha não confirma operação fora desses limites. Para condições diferentes, consulte o fabricante e selecione uma versão com faixa especificada para a aplicação.

O que verificar se o sinalizador não acender?

Verifique a alimentação e confirme que esteja entre 18 e 30 V DC para SELV/PELV. Em seguida, confira conexão e configuração de controle conforme o datasheet antes de substituir o equipamento.

O que conferir se o master não reconhece o DV1530?

Confirme o uso de porta classe A e os parâmetros de comunicação indicados, além da configuração do dispositivo no sistema. Verifique a conexão e a pinagem com a documentação do fabricante.

É melhor comprar o sinalizador com suporte ou usar os acessórios avulsos?

A ficha apresenta suportes e tubos como acessórios opcionais, mas não confirma um kit de montagem incluído. Selecione o acessório conforme a montagem requerida e confirme os códigos e a compatibilidade mecânica no fabricante.

Como instalar e comissionar o DV1530 com segurança?

Use a conexão M12 codificada A de 8 contatos somente após validar a pinagem no datasheet, e confirme alimentação e master compatíveis antes de energizar. Consulte a documentação do fabricante para detalhes de montagem e parametrização.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para controle e troca de dados entre o dispositivo e um master compatível. (Ref.: revisão 1.1; IEC 61131-9)

Modo SIO

Modo de operação indicado como disponível além da comunicação IO-Link. (Ref.: Modo SIO: sim)

COM2

Tipo de transferência IO-Link indicado para a comunicação do dispositivo. (Ref.: COM2, 38,4 kBaud)

IP54

Grau de proteção declarado para o invólucro do produto; deve ser considerado ao comparar as exigências ambientais da instalação. (Ref.: grau de proteção IP54)

SELV/PELV

Tipos de circuito aos quais a ficha associa a faixa de tensão de operação especificada. (Ref.: 18...30 V DC para SELV/PELV)
