Cabeça Leitura RFID HF IFM DTI515

Pré-visualizar: DTI515 IFM - Cabeça Leitura Gravação RFID HF Detecção de Objetos IO-Link IP67/IP69K

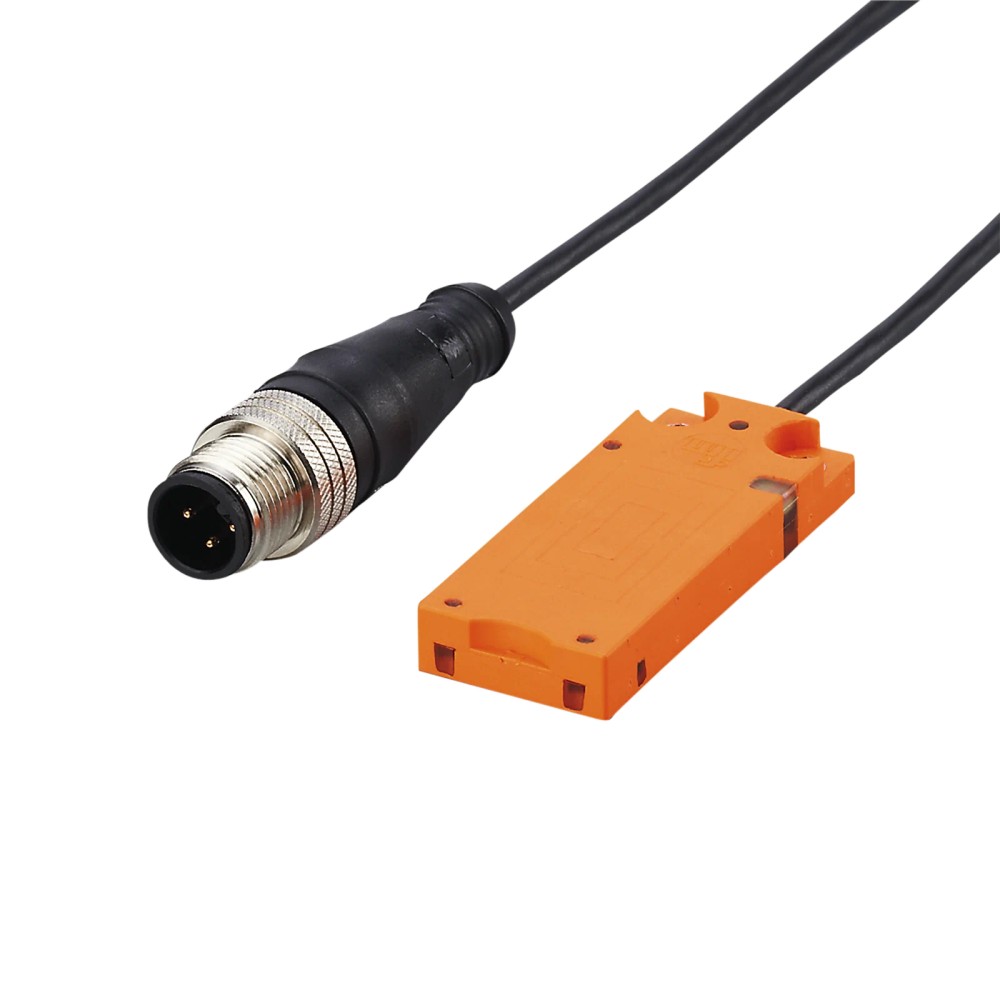

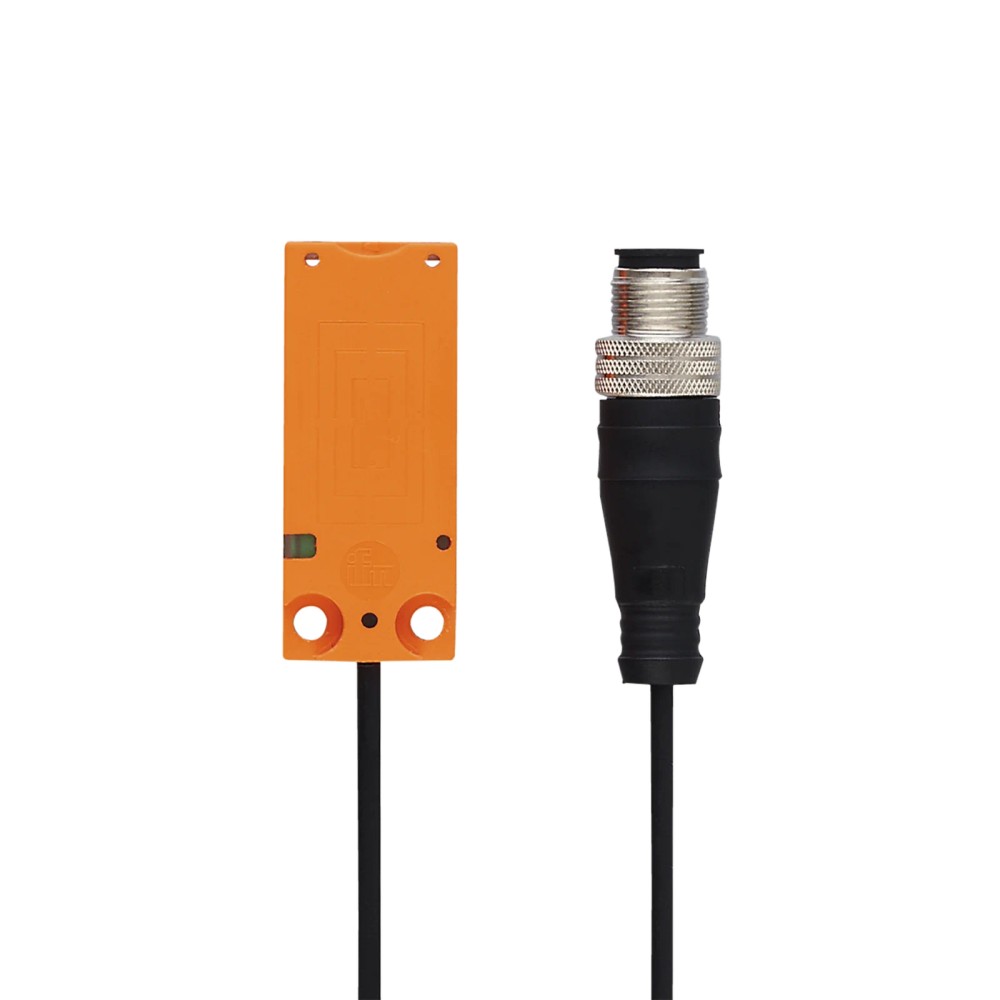

DTI515 IFM - Cabeça Leitura Gravação RFID HF Detecção de Objetos IO-Link IP67/IP69K

Imagem meramente ilustrativa

R$ 2.240,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DTI515
EAN: 4021179315562
NCM do produto: 84719019

Destaques do Produto Identificação RFID...mais

Fechar menu

Saiba mais sobre: "DTI515 IFM - Cabeça Leitura Gravação RFID HF Detecção de Objetos IO-Link IP67/IP69K"

Destaques do Produto

Identificação

RFID HF; leitura e gravação

Frequência e padrão

13,56 MHz; ISO 15693

Comunicação

IO-Link 1.1; transferência COM2, 38,4 kBaud

Alimentação

18…30 V DC; consumo < 60 mA

Conexão elétrica

Cabo PUR de 1 m, 3 × 0,14 mm²; M12 A, 3 contatos

Condição de instalação

Distância indicada até a etiqueta: ≤ 32 mm, sob a condição de referência do fabricante

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DTI515 IFM – Cabeça de leitura e gravação RFID HF, 13,56 MHz, IO-Link, IP67/IP69K

A DTI515 é uma cabeça de leitura e gravação RFID HF destinada à identificação de objetos em equipamentos de transporte. Opera em 13,56 MHz, utiliza o padrão RFID ISO 15693 e comunica-se por IO-Link. Seu invólucro mede 20 × 7 × 48 mm e possui proteção IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Função	Leitura e gravação RFID HF
Frequência de operação	13,56 MHz
Padrão RFID	ISO 15693
Interface de comunicação	IO-Link, revisão 1.1
Distância para a etiqueta de ID	≤ 32 mm, conforme referência especificada pelo fabricante
Tensão de operação	18…30 V DC
Conexão	Cabo PUR de 1 m; conexão M12, codificação A, 3 contatos
Grau de proteção	IP67 e IP69K
Dimensões	20 × 7 × 48 mm
Temperatura ambiente	-20…60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação de objetos em equipamentos de transporte por meio de etiquetas RFID compatíveis com o padrão ISO 15693.
Instalações que utilizem comunicação IO-Link e alimentação de 18…30 V DC.
Montagem em que as dimensões de 20 × 7 × 48 mm e a conexão elétrica especificada sejam adequadas.

⚠ Considere outro se precisa de:

Não selecione para etiquetas cujo padrão ou frequência não estejam confirmados como compatíveis com RFID HF de 13,56 MHz e ISO 15693.
Não considere a distância de até 32 mm garantida em qualquer montagem: o valor informado refere-se a uma etiqueta disco de 30 mm CODE SLI com a antena instalada sobre metal.
Não aplique fora da faixa de temperatura ambiente de -20…60 °C nem da tensão de operação de 18…30 V DC.

APLICAÇÕES E USO

Uso indicado pelo fabricante: detecção e identificação de objetos em equipamentos de transporte por RFID HF.
Em uma instalação com etiqueta disco de 30 mm CODE SLI e antena instalada sobre metal, a ficha informa distância de até 32 mm; confirme a distância na geometria real da aplicação.
Pode ser aplicado em sistemas com IO-Link, master de classe de porta A e alimentação de 18…30 V DC, desde que a etiqueta seja compatível com ISO 15693 e 13,56 MHz.
A utilização em outros cenários de rastreamento é uma possibilidade condicionada à validação da etiqueta, da montagem e das distâncias; não é uma aplicação adicional explicitamente confirmada pela ficha.
Respeite a faixa ambiente de -20…60 °C e os limites elétricos especificados.

COMO ESCOLHER

Antes de comprar o DTI515 IFM – Cabeça de leitura e gravação RFID HF, 13,56 MHz, IO-Link, IP67/IP69K, verifique estes pontos:

Escolha a DTI515

Quando a aplicação exigir cabeça de leitura e gravação RFID HF de 13,56 MHz, padrão ISO 15693 e comunicação IO-Link, e as condições elétricas, dimensões e montagem forem compatíveis com a instalação.

Verifique outra configuração

Busque uma alternativa somente se a etiqueta exigir outro padrão ou frequência, se a aplicação precisar de interface diferente de IO-Link ou se tensão, temperatura, dimensões ou conexão necessárias estiverem fora das especificações informadas. Confirme os requisitos da etiqueta e do master no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabeça de leitura e gravação RFID HF	Descrição do produto na ficha técnica.
Função	Leitura e gravação; identificação de dispositivos	Função de identificação informada para o produto.
Aplicação	Detectar objetos nos equipamentos de transporte	Aplicação indicada na ficha.
Categoria	Processamento de imagens / identificação	Categoria informada nos dados do anúncio.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil declarado nos dados do produto.

Dados RFID
Tecnologia	RFID HF	Tecnologia de identificação indicada no anúncio.
Frequência de operação	13,56 MHz	Frequência nominal de operação.
Padrão RFID	ISO 15693	Padrão informado para a comunicação com a etiqueta.
Distância para a etiqueta de ID	≤ 32 mm	Referente a uma etiqueta disco de 30 mm CODE SLI e antena instalada sobre metal; não generalizar para outras condições.
Distância da cabeça de leitura/escrita frontal	170 mm	Valor informado na ficha; a ficha não detalha aqui as condições de referência.
Distância da cabeça de leitura/escrita lateral	160 mm	Valor informado na ficha; a ficha não detalha aqui as condições de referência.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface de comunicação do dispositivo.
Revisão IO-Link	1.1	Revisão declarada na ficha.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Modo SIO	Não	A ficha declara que o modo SIO não está disponível.
Classe de master port exigida	A	Classe de porta requerida para o master IO-Link.
DeviceID suportado	Modo de operação default; DeviceID 967	Identificação do dispositivo informada na ficha.

Dados elétricos
Tensão de operação	18…30 V DC	Faixa de tensão de alimentação informada.
Consumo de corrente	< 60 mA	Limite de consumo informado.
Classe de proteção	III	Classificação elétrica declarada.
Certificado UL	Ta: -20…60 °C; Enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; arquivo UL E205959	Dados de certificação listados na ficha; observar as condições e o escopo da aprovação.

Conexões elétricas
Conexão por cabo	Cabo PUR de 1 m; 3 × 0,14 mm²	Tipo, comprimento e número de condutores informados.
Conexão por conector	1 × M12; codificação A; 3 contatos	Características do conector declaradas na ficha.

Condições ambientais e proteção
Temperatura ambiente	-20…60 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-25…80 °C	Faixa de armazenamento informada; não confundir com a faixa de operação.
Grau de proteção	IP67; IP69K	Graus de proteção declarados para o invólucro.
Resistência a choques, repetitivo	EN 60068-2-27; 40 g; 6 ms	Condição de ensaio repetitivo indicada.
Resistência a choques, não repetitivo	EN 60068-2-27; 50 g; 11 ms	Condição de ensaio não repetitivo indicada.
Resistência a vibrações	EN 60068-2-6; 20 g; 10…2000 Hz	Faixa e condição de ensaio de vibração informadas.
Homologação de radiotransmissão	EUA, Canadá, EU/RED, Austrália, Japão, China, Taiwan, Índia, Cingapura, Malásia, Nova Zelândia, Coreia do Sul e Vietnã	Regiões listadas na ficha para homologação de radiotransmissão.

Dados mecânicos
Dimensões	20 × 7 × 48 mm	Largura, profundidade e altura informadas nos atributos do produto.
Formato do invólucro	Retangular	Formato declarado.
Materiais do invólucro	PBT, TPU e aço inoxidável	Materiais listados na ficha.
Montagem	Não embutido	Tipo de montagem indicado na ficha.
Peso	77,5 g	Peso informado nos atributos do produto.

Displays e operação
Display em operação	1 × LED verde	Indicador de operação informado.
Display de comunicação	1 × LED amarelo	Indicador de comunicação informado.
Tempo mínimo do ciclo do processo	22 ms	Tempo mínimo declarado para o ciclo do processo.

Confiabilidade e fornecimento
MTTF	409 anos	Valor de MTTF informado pelo fabricante; não representa garantia de vida útil individual.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179315562	Identificador comercial do produto.
SKU / Part Number	DTI515	Código do produto no anúncio.
NCM	8471.90.19	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9.

• Tipo de transferência COM2, 38,4 kBaud.

• RFID HF de 13,56 MHz; padrão ISO 15693.

• Modo SIO: não.

• DeviceID suportado: 967, modo de operação default.

Conexões

Elétrica Alimentação de 18…30 V DC, classe de proteção III e consumo inferior a 60 mA. Conexão informada: cabo PUR de 1 m, 3 × 0,14 mm²; conector M12, codificação A, 3 contatos. A ficha exige master IO-Link com classe de porta A. Confirme a atribuição dos pinos no datasheet antes da ligação.

Processo Não há conexão de processo especificada. Trata-se de uma cabeça RFID para identificação; a ficha informa montagem não embutida. A conexão mecânica deve respeitar as dimensões do produto e as condições da etiqueta e da antena.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema IO-Link com master de classe de porta A, alimentação dentro da faixa indicada e etiquetas ISO 15693 de 13,56 MHz.	✓	As condições correspondem às interfaces, alimentação e padrão RFID especificados.
Leitura de etiqueta disco de 30 mm CODE SLI, antena instalada sobre metal, a até 32 mm.	✓	A ficha informa distância de até 32 mm para essa referência específica; não se deve extrapolar o valor para outras etiquetas ou montagens.
Instalação que dependa de modo SIO.	✗	A ficha indica que o modo SIO não está disponível.
Sistema que requer tensão fora de 18…30 V DC ou temperatura ambiente fora de -20…60 °C.	✗	Essas condições excedem os limites de operação informados.
Aplicação com etiqueta de padrão ou frequência diferentes de ISO 15693 e 13,56 MHz.	✗	A ficha não declara compatibilidade com outros padrões ou frequências.

INSTALAÇÃO

Como instalar o DTI515 IFM – Cabeça de leitura e gravação RFID HF, 13,56 MHz, IO-Link, IP67/IP69K

Confirme que a etiqueta utilizada opera em RFID HF de 13,56 MHz e segue o padrão ISO 15693.
Verifique que o master IO-Link possui porta classe A e suporte à revisão IO-Link 1.1 e à transferência COM2 indicada.
Desenergize o circuito antes de realizar a conexão elétrica e confirme a alimentação prevista de 18…30 V DC.
Instale a cabeça sem embuti-la, conforme a condição de montagem indicada, e respeite o espaço disponível para as dimensões do produto.
Posicione a antena em relação à etiqueta; use o limite de até 32 mm somente para a referência de etiqueta e montagem especificada pelo fabricante.
Energize o sistema e verifique os indicadores LED de operação e comunicação; valide leitura e gravação com a etiqueta e o master da aplicação.

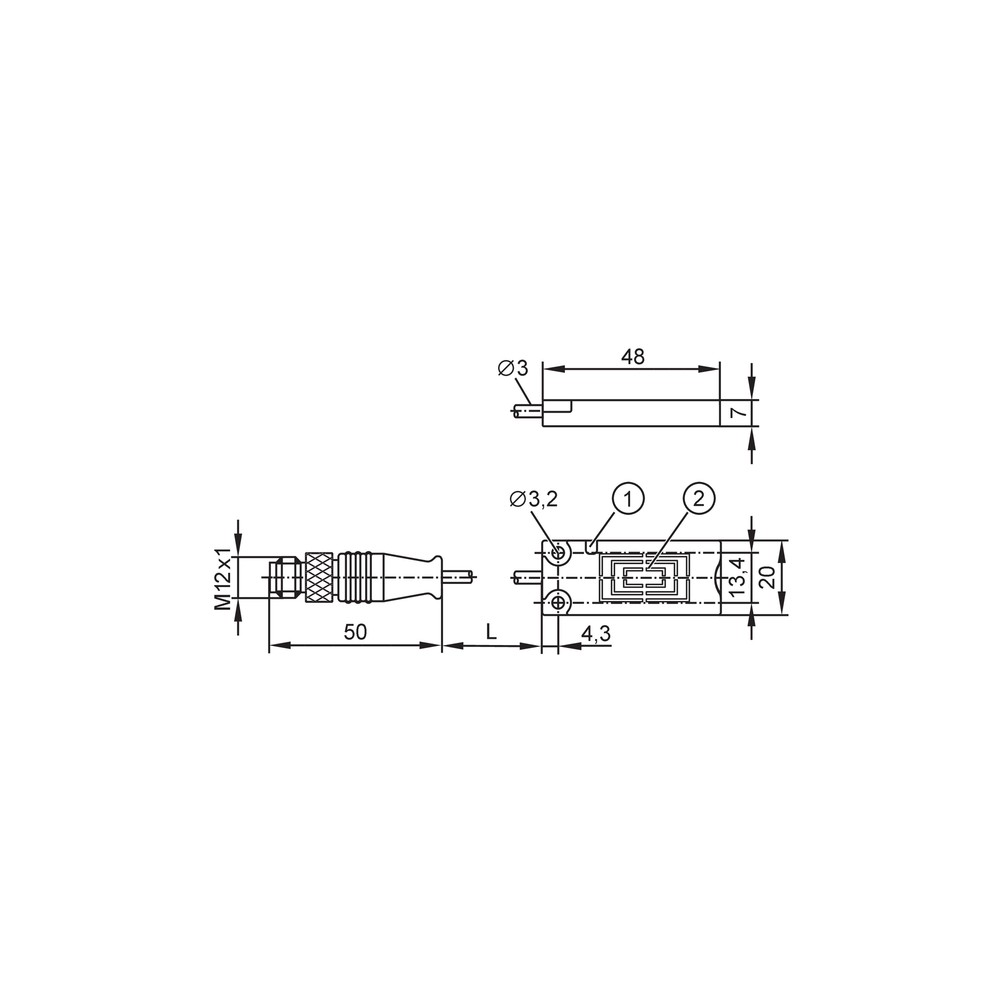

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A etiqueta não é detectada.	Padrão RFID, frequência, distância ou posicionamento não correspondem às condições de uso.	Confirme que a etiqueta é ISO 15693 de 13,56 MHz e verifique a distância e o posicionamento; o valor de até 32 mm refere-se à referência de etiqueta disco CODE SLI de 30 mm sobre metal.
O dispositivo não comunica com o master IO-Link.	Master ou porta incompatível com os requisitos informados, ou configuração de comunicação incorreta.	Confirme porta classe A, IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID 967 no modo default.
O dispositivo não inicializa ou apresenta operação instável.	Alimentação fora da faixa especificada ou ligação elétrica inadequada.	Meça a tensão no dispositivo e confira a ligação com base no datasheet; a faixa informada é 18…30 V DC e o consumo é inferior a 60 mA.
A comunicação funciona, mas a leitura não ocorre na posição esperada.	Montagem ou distância diferentes da condição de referência da etiqueta e da antena.	Confira alinhamento, posição e distância da etiqueta e compare a instalação com as condições indicadas no datasheet; não extrapole o limite de 32 mm para outras combinações.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DTI515 em português (Datasheet) Desenho em escala DTI515 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a DTI515 e para que serve?

É uma cabeça de leitura e gravação RFID HF da IFM para identificação de objetos, indicada para equipamentos de transporte. Comunica-se por IO-Link.

Com quais etiquetas RFID ela é compatível?

A ficha especifica RFID HF de 13,56 MHz e padrão ISO 15693. Para a distância indicada de até 32 mm, a referência é uma etiqueta disco de 30 mm CODE SLI com a antena instalada sobre metal.

O que acompanha o produto?

A ficha informa uma peça por embalagem e descreve cabo PUR de 1 m integrado à conexão elétrica. Não há outros acessórios listados.

Ela funciona com etiquetas de outra frequência ou padrão RFID?

A ficha declara compatibilidade com 13,56 MHz e ISO 15693, mas não confirma outros padrões ou frequências. Verifique o datasheet e a especificação da etiqueta antes da seleção.

Posso usar a DTI515 sem um master IO-Link?

Não em modo SIO: a ficha indica que esse modo não está disponível. A comunicação especificada é IO-Link, com master de classe de porta A.

A DTI515 serve para uma aplicação fora de -20…60 °C?

A faixa de temperatura ambiente de operação informada é de -20…60 °C. A ficha não especifica operação fora desses limites.

O leitor não reconhece a etiqueta; o que devo verificar antes de trocar a cabeça?

Confirme primeiro o padrão ISO 15693, a frequência de 13,56 MHz, o posicionamento e a distância. O limite de até 32 mm se aplica somente à referência de etiqueta e montagem especificada.

O master não detecta a DTI515; qual configuração devo conferir?

Verifique se a porta é classe A e se o master está configurado para IO-Link, COM2 a 38,4 kBaud e DeviceID 967 no modo default. Confira também a alimentação e a conexão elétrica.

Devo comprar a DTI515 ou procurar uma cabeça RFID de outra tecnologia?

Escolha a DTI515 quando a aplicação exigir RFID HF de 13,56 MHz, ISO 15693 e comunicação IO-Link. Se precisar de outro padrão ou frequência, a ficha não confirma que este modelo seja compatível; compare os requisitos com o datasheet da alternativa.

Quais cuidados devo ter na instalação?

Instale a cabeça sem embuti-la e valide o alinhamento e a distância em relação à etiqueta. Antes de ligar, confirme a alimentação de 18…30 V DC e consulte o datasheet para a atribuição dos pinos.

GLOSSÁRIO TÉCNICO

RFID HF

Identificação por radiofrequência na faixa HF; neste produto, a frequência especificada é 13,56 MHz. (Ref.: Frequência de operação)

ISO 15693

Padrão RFID indicado para a comunicação com as etiquetas compatíveis. (Ref.: Padrão RFID)

IO-Link

Interface de comunicação do dispositivo com um master compatível; a ficha informa revisão 1.1. (Ref.: Interface de comunicação)

COM2

Tipo de transferência IO-Link informado para o produto, com taxa de 38,4 kBaud. (Ref.: Tipo de transferência)

IP67 e IP69K

Graus de proteção do invólucro declarados pelo fabricante. (Ref.: Grau de proteção)
