Cabeça RFID HF ifm DTI513 - IO-Link de Alta Precisão

Pré-visualizar: DTI513 IFM - Cabeça RFID HF ifm Detecção em transporte IO-Link 13,56MHz IP69K

DTI513 IFM - Cabeça RFID HF ifm Detecção em transporte IO-Link 13,56MHz IP69K

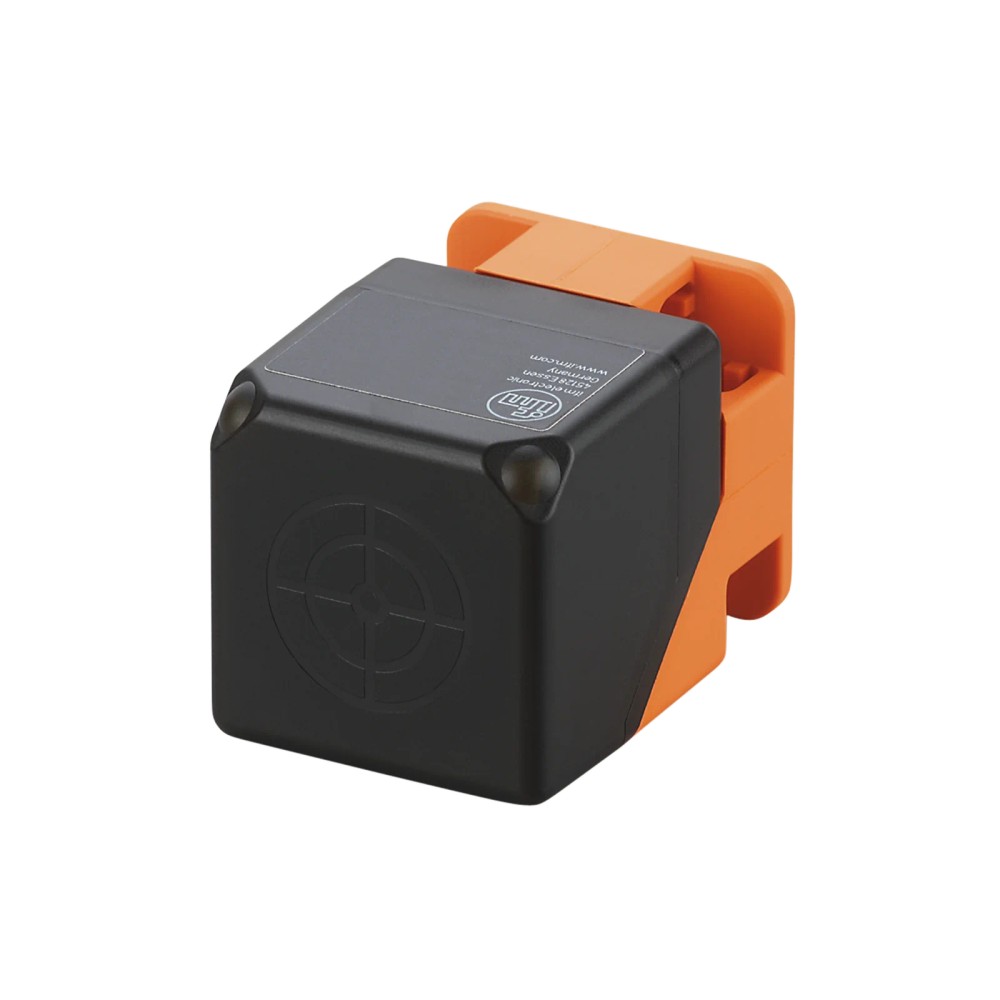

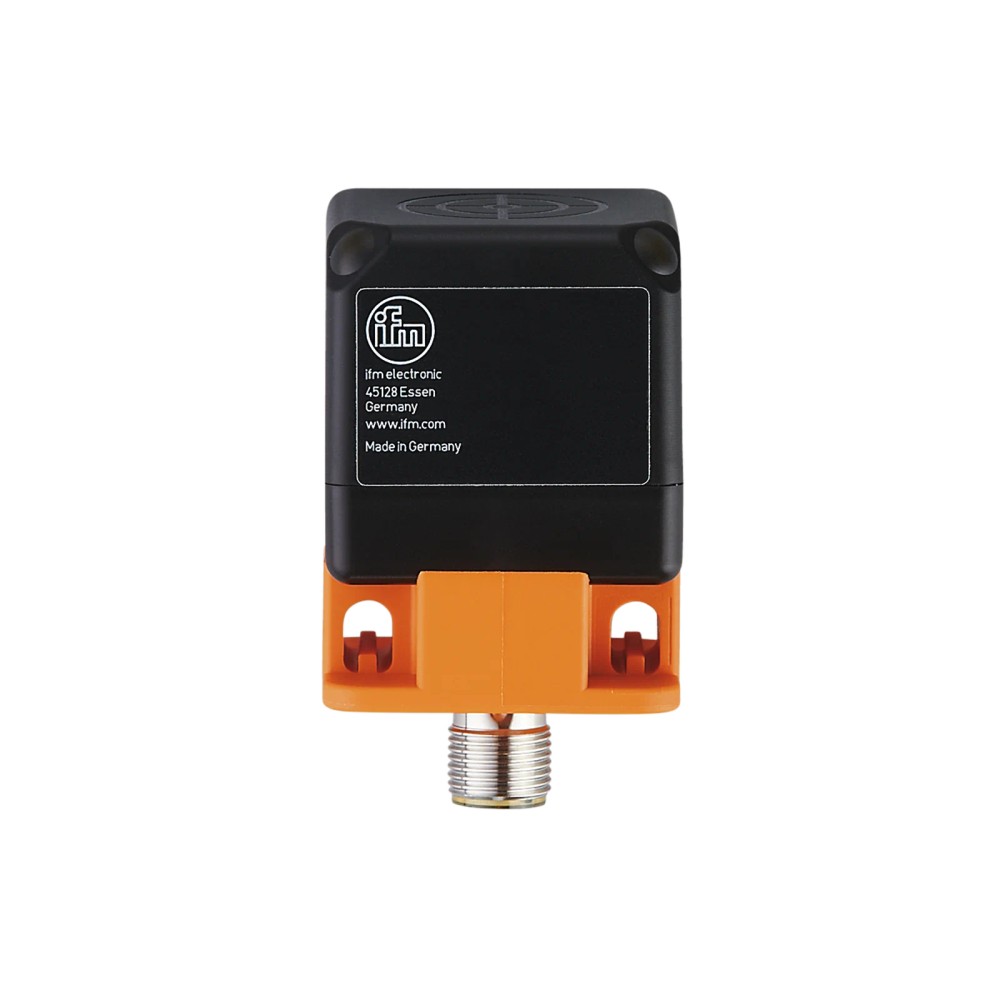

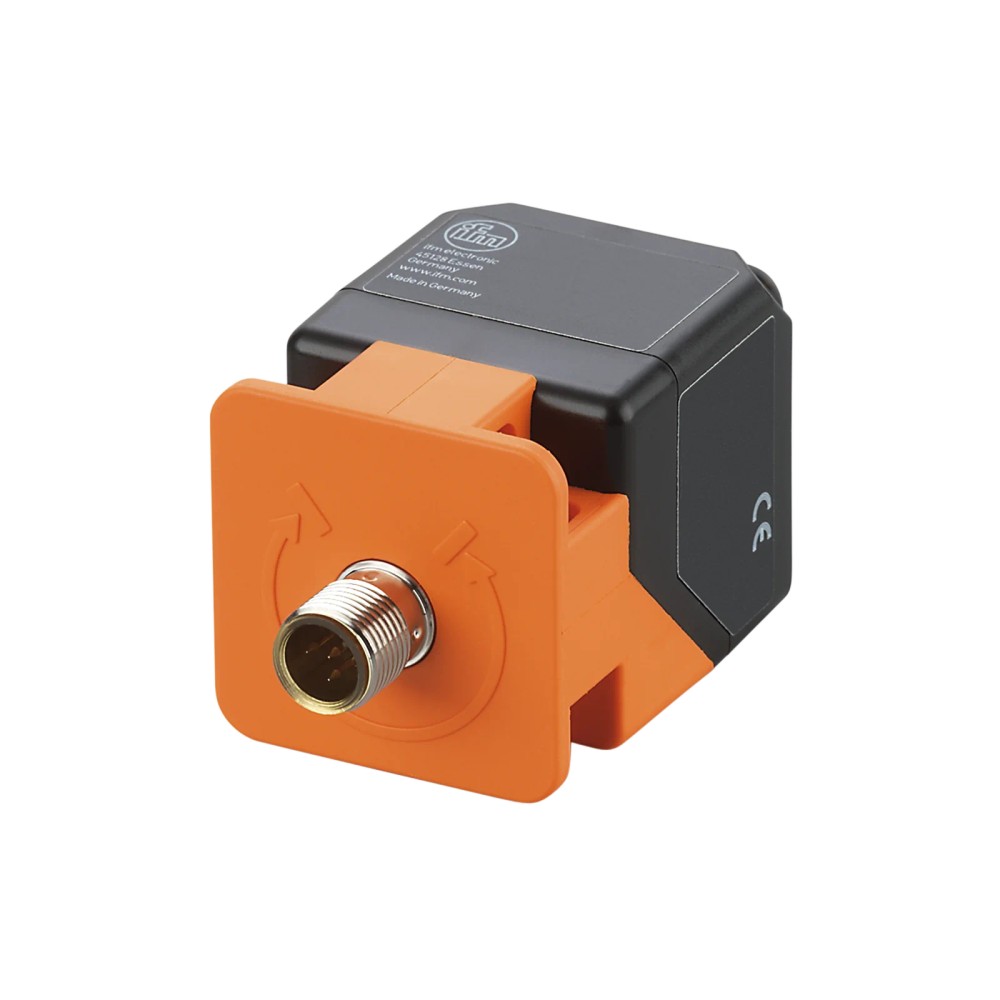

Imagem meramente ilustrativa

R$ 2.573,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DTI513
EAN: 4021179315555
NCM do produto: 84719019

Destaques do Produto Tecnologia e frequência...mais

Fechar menu

Saiba mais sobre: "DTI513 IFM - Cabeça RFID HF ifm Detecção em transporte IO-Link 13,56MHz IP69K"

Destaques do Produto

Tecnologia e frequência

RFID HF, 13,56 MHz

Protocolo de identificação

ISO 15693

Comunicação

IO-Link 1.1

Distância de leitura informada

Até 60 mm na condição especificada para tag I-CODE SLI de 30 mm

Conexão elétrica

M12 A-coded, 4 contatos

Condições ambientais

-20...60 °C; IP67/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabeça de leitura e gravação RFID HF ifm DTI513 com IO-Link, 13,56 MHz, IP67/IP69K

A ifm DTI513 é uma cabeça RFID HF para leitura e gravação de tags, destinada à detecção de objetos em equipamentos de transporte. Opera a 13,56 MHz, comunica-se por IO-Link 1.1 e utiliza o padrão RFID ISO 15693. O alcance de leitura informado é de até 60 mm em condição estática com tag de disco de 30 mm I-CODE SLI.

PRINCIPAIS ESPECIFICAÇÕES

Função	Leitura e gravação RFID HF
Frequência de operação	13,56 MHz
Padrão RFID	ISO 15693
Interface	IO-Link 1.1
Alcance de leitura	Até 60 mm; estático, tag de disco de 30 mm I-CODE SLI
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	19,2...28,8 V DC
Temperatura ambiente	-20...60 °C
Grau de proteção	IP67 e IP69K
Dimensões	40 x 40 x 54 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação e leitura/gravação de tags RFID HF ISO 15693 em equipamentos de transporte, por meio de sistema IO-Link compatível.
Instalações que atendam à faixa de temperatura ambiente de -20...60 °C, à alimentação especificada e à conexão M12 A-coded de 4 contatos.
Aplicações em que a distância de leitura seja validada com a tag utilizada; a referência de até 60 mm corresponde a uma leitura estática de tag de disco de 30 mm I-CODE SLI.

⚠ Considere outro se precisa de:

Não selecionar para tags ou sistemas que exijam um padrão RFID diferente de ISO 15693 sem confirmar compatibilidade no datasheet do fabricante.
Não aplicar fora da faixa ambiente de -20...60 °C nem exceder a tensão de operação de 28,8 V DC.
Não dimensionar a leitura dinâmica como se o alcance estático de até 60 mm fosse garantido durante movimento; a ficha informa o alcance citado para condição estática.

APLICAÇÕES E USO

Aplicação comprovada: detecção e identificação de objetos em equipamentos de transporte, conforme descrição do catálogo.
Em uma instalação IO-Link, pode ser empregada para ler e gravar tags HF ISO 15693; valide o controlador, a tag e a integração do sistema antes da especificação.
Para a referência de alcance de até 60 mm, a condição declarada é leitura estática de tag de disco de 30 mm I-CODE SLI. Não extrapole esse alcance para outras tags ou para leitura durante movimento sem validação.
A operação deve permanecer dentro da faixa ambiente de -20...60 °C, com alimentação de 19,2...28,8 V DC e conexão elétrica compatível.
O grau IP67/IP69K está declarado para o produto; a ficha não detalha procedimentos de lavagem ou condições específicas de instalação, portanto consulte o datasheet para confirmar a adequação ao processo.

COMO ESCOLHER

Antes de comprar o Cabeça de leitura e gravação RFID HF ifm DTI513 com IO-Link, 13,56 MHz, IP67/IP69K, verifique estes pontos:

Escolha a DTI513 quando

A aplicação exigir leitura e gravação RFID HF em 13,56 MHz, tags ISO 15693 e comunicação IO-Link, e a montagem puder acomodar o corpo de 40 x 40 x 54 mm e a conexão M12 A-coded.

Valide a distância antes de especificar

O valor de até 60 mm é informado para leitura estática de tag de disco de 30 mm I-CODE SLI. Para outras tags, geometrias ou movimento relativo, valide a distância e o desempenho no datasheet e na aplicação real.

Considere outra configuração quando

O controlador não oferecer IO-Link compatível, a tag não corresponder ao padrão RFID indicado ou a alimentação e condições ambientais ficarem fora dos limites especificados. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante / marca	ifm / ifm electronic	Identificação comercial indicada na ficha do produto.
Nome do produto	Cabeça de leitura e gravação RFID HF DTI513	Tipo de produto informado para identificação de objetos.
Código do produto / SKU	DTI513	Referência do anúncio e código de identificação do produto.
GTIN	4021179315555	Código global de identificação informado no anúncio.
Modelo de designação	DTRHF MCRWIOUS03	Designação de modelo registrada nos atributos do produto.
Categoria	Processamento de imagens / identificação; RFID HF	Classificações de produto indicadas nas fontes do anúncio.
Quantidade de embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8471.90.19	Classificação fiscal informada nos dados do produto.

Aplicação e tecnologia RFID
Função	Leitura e gravação RFID HF	Função declarada para a cabeça de leitura/gravação.
Aplicação informada	Detectar objetos nos equipamentos de transporte	Aplicação indicada no catálogo do produto.
Tecnologia	RFID HF	Tecnologia de identificação sem contato indicada na ficha.
Frequência de operação	13,56 MHz	Frequência nominal de operação.
Padrão RFID	ISO 15693	Padrão de referência para comunicação RFID indicado na ficha.
Alcance de leitura	≤ 60 mm	Valor indicado para leitura estática referente a tag de disco de 30 mm I-CODE SLI; não é especificado como alcance dinâmico.

Interface e comunicação
Interface de comunicação	IO-Link	Interface de comunicação indicada para integração com sistema IO-Link.
Revisão IO-Link	1.1	Versão de interface indicada nos dados do produto.
Taxa de transferência	COM2, 38,4 kBaud	Modo e taxa de transferência informados para IO-Link.
Perfil do sensor inteligente	SSP 0 Generic Profiled Sensor / Function Device identification	Perfil registrado nos dados técnicos.
Device ID	967	Identificador informado para o modo de operação default.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface IO-Link.
Tempo mínimo de ciclo de processo	22 ms	Tempo mínimo informado para o ciclo de processo.

Dados elétricos
Tensão de operação	19,2...28,8 V DC	Faixa de tensão de operação indicada nos atributos técnicos.
Tensão máxima de operação	28,8 V	Limite máximo indicado para operação em corrente contínua.
Consumo de corrente	< 50 mA	Consumo informado nos dados técnicos.
Categoria de isolamento	III	Categoria de isolamento indicada na ficha.
Classe da porta mestre	A	Classe de porta mestre informada para a conexão IO-Link.

Conexão elétrica
Conector	1 x M12	Conexão elétrica especificada.
Codificação	A	Codificação do conector M12 indicada na ficha.
Número de contatos	4	Quantidade de contatos do conector indicada nos dados do produto.

Condições ambientais e proteção
Temperatura ambiente de operação	-20...60 °C	Faixa de temperatura ambiente informada para operação.
Temperatura de armazenamento	-25...80 °C	Faixa especificada para armazenamento, distinta da faixa de operação.
Grau de proteção	IP67 e IP69K	Classes de proteção declaradas; observar condições de instalação e especificações do fabricante.
Certificações e condições UL	UL Ta -20...60 °C; Enclosure Type 1; fontes de alimentação Limited Voltage/Current; arquivo UL E205959	Dados de aprovação e condições listados na ficha.
Aprovações de rádio	EUA, Canadá, EU/RED, Austrália, Japão, China, Taiwan, Índia, Cingapura, Malásia, Nova Zelândia, Coreia do Sul, Vietnã e Indonésia	Mercados e aprovações de rádio indicados nos dados do produto.

Resistência mecânica
Resistência a choque repetitivo	EN 60068-2-27: 40 g, 6 ms	Condição repetitiva especificada para choque.
Resistência a choque não repetitivo	EN 60068-2-27: 50 g, 11 ms	Condição não repetitiva especificada para choque.
Resistência à vibração	EN 60068-2-6: 20 g, 10...2000 Hz	Faixa e condição de vibração indicadas na ficha.
MTTF	567 anos	Valor MTTF informado pelo fabricante; não representa garantia de vida útil em qualquer aplicação.

Dados mecânicos
Dimensões	40 x 40 x 54 mm	Dimensões físicas informadas para seleção de espaço de montagem.
Formato da carcaça	Retangular	Formato indicado nos atributos do produto.
Método de montagem	Embutido	Método de montagem informado na ficha.
Material do invólucro	PA	Material do invólucro indicado nos dados do produto.
Material das peças metálicas	Aço inoxidável	Material das peças metálicas informado na ficha.
Peso	175,55 g	Peso registrado nos atributos técnicos do catálogo.

Displays e elementos de operação
LED de operação	1 LED verde	Indicação visual de operação informada na ficha.
LED de comunicação	1 LED amarelo	Indicação visual de comunicação informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link versão 1.1; perfil SSP 0 Generic Profiled Sensor / Function Device identification.

• RFID HF a 13,56 MHz, padrão ISO 15693.

• Taxa de transferência IO-Link: COM2, 38,4 kBaud.

• Tempo mínimo de ciclo de processo: 22 ms.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação de operação: 19,2...28,8 V DC; consumo de corrente < 50 mA. Verifique a atribuição dos pinos no datasheet antes de energizar.

Processo Não há conexão de processo mecânica especificada na ficha. Montagem indicada: embutida; dimensões do corpo: 40 x 40 x 54 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre com IO-Link 1.1, porta elétrica compatível e alimentação dentro de 19,2...28,8 V DC.	✓	A ficha indica IO-Link 1.1 e conexão M12 A-coded de 4 contatos; a compatibilidade final depende da atribuição elétrica e do dispositivo mestre.
Aplicação com tags HF ISO 15693 e leitura estática usando tag de disco de 30 mm I-CODE SLI, até 60 mm.	✓	Essa é a condição de referência explicitada para o alcance de leitura.
Aplicação com padrão de tag diferente de ISO 15693.	✗	A ficha identifica ISO 15693; não fornece evidência de compatibilidade com outros padrões.
Aplicação com temperatura ambiente fora de -20...60 °C ou alimentação acima de 28,8 V DC.	✗	Essas condições excedem os limites informados para operação.
Montagem em que as dimensões ou o método de instalação embutido não possam ser acomodados.	✗	A ficha informa montagem embutida e corpo de 40 x 40 x 54 mm; confirme o espaço e a instalação mecânica disponíveis.
Leitura dinâmica cuja distância requerida dependa de desempenho garantido durante o movimento.	✗	O alcance informado de até 60 mm é definido para condição estática; não há alcance dinâmico especificado.

INSTALAÇÃO

Como instalar o Cabeça de leitura e gravação RFID HF ifm DTI513 com IO-Link, 13,56 MHz, IP67/IP69K

Confirme que o padrão das tags é ISO 15693 e que a aplicação requer RFID HF a 13,56 MHz.
Verifique se o mestre ou controlador utilizado oferece IO-Link 1.1 e se a configuração do sistema atende ao perfil e ao Device ID informados pelo fabricante.
Planeje a montagem embutida considerando o corpo de 40 x 40 x 54 mm e o desenho dimensional oficial.
Instale o cabeçote na posição definida pelo projeto e valide a distância de leitura com a tag efetivamente utilizada; o valor de referência é estático e específico para tag I-CODE SLI de 30 mm.
Conecte o cabo compatível ao M12 A-coded de 4 contatos e confira a atribuição de pinos no datasheet antes de alimentar o dispositivo.
Alimente dentro de 19,2...28,8 V DC e confirme as indicações LED de operação e comunicação e a leitura/gravação no sistema IO-Link.

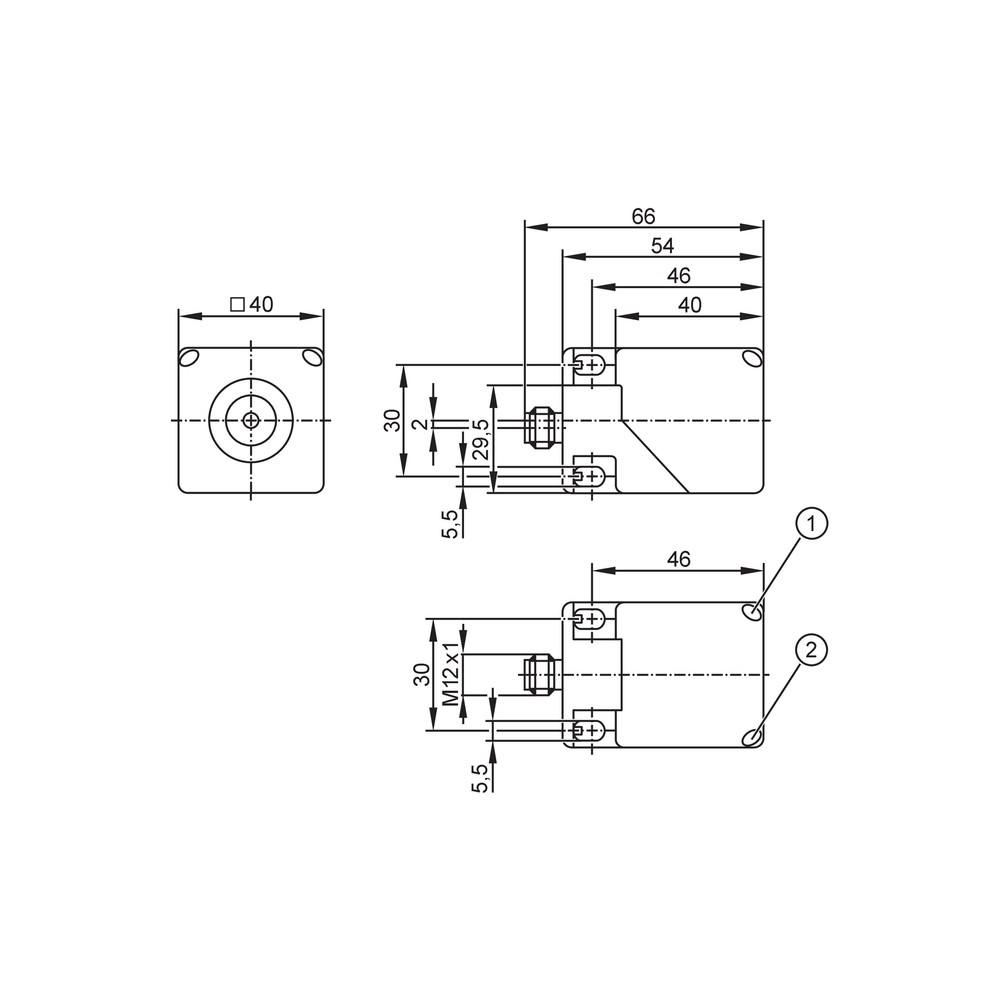

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema IO-Link não reconhece o cabeçote.	Conexão M12, alimentação, configuração do mestre ou parâmetros IO-Link incompatíveis.	Confira a alimentação de 19,2...28,8 V DC, o conector M12 A-coded de 4 contatos e a configuração IO-Link 1.1; consulte o datasheet para atribuição dos pinos e Device ID.
A tag não é lida na distância esperada.	A distância ou condição de leitura difere da referência estática de até 60 mm para tag de disco de 30 mm I-CODE SLI, ou a tag não corresponde ao padrão indicado.	Confirme que a tag é ISO 15693 e repita o teste em condição estática, comparando com a tag e a distância de referência especificadas.
Não há indicação de comunicação no LED amarelo.	Comunicação IO-Link ausente ou configuração/conexão do sistema incorreta.	Verifique o mestre, o cabo e a conexão M12; consulte o estado de comunicação no controlador e compare a configuração com o datasheet.
O cabeçote não opera após a instalação.	Alimentação fora da faixa especificada ou ligação incorreta no conector.	Meça a tensão no ponto de conexão e confirme que está entre 19,2 e 28,8 V DC; valide a pinagem usando o datasheet antes de substituir o produto.

DOCUMENTAÇÃO TÉCNICA

Datasheet DTI513 em português (Datasheet) Desenho em escala DTI513 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a DTI513 e para que serve?

É uma cabeça RFID HF de leitura e gravação para detectar e identificar objetos, especialmente em equipamentos de transporte. A comunicação com o sistema é feita por IO-Link.

Com quais tags RFID ela é compatível e qual é o alcance informado?

A ficha especifica RFID HF ISO 15693 e informa alcance de leitura de até 60 mm em condição estática com tag de disco de 30 mm I-CODE SLI. Para outras tags ou condições, valide o desempenho no datasheet e na aplicação.

O que acompanha o produto?

A ficha informa embalagem com uma peça. Não há acessórios inclusos especificados nos dados disponíveis.

Ela funciona com tags de outro padrão RFID?

A ficha identifica o padrão ISO 15693 e não declara compatibilidade com outros padrões. Confirme com o fabricante antes de selecionar tags de padrão diferente.

Posso usar a DTI513 fora de -20...60 °C ou com mais de 28,8 V?

Não conforme os limites operacionais informados: a temperatura ambiente é de -20...60 °C e a tensão de operação chega a 28,8 V DC. A ficha não sustenta operação fora desses limites.

Ela garante leitura a 60 mm enquanto o objeto está em movimento?

Não há alcance dinâmico especificado. O valor de até 60 mm se refere à leitura estática de uma tag de disco de 30 mm I-CODE SLI.

O IO-Link não reconhece o cabeçote; o que devo verificar antes de trocar?

Verifique a alimentação, o cabo e a conexão M12, além da configuração IO-Link 1.1 no mestre. Confira também o Device ID 967 informado para o modo default.

A tag não é detectada; como faço o diagnóstico inicial?

Confirme que a tag usa ISO 15693 e teste a leitura estática com alinhamento e distância controlados. O alcance de referência depende da tag de disco I-CODE SLI de 30 mm.

Devo comprar a cabeça avulsa ou um kit com cabo e mestre IO-Link?

A ficha identifica uma peça e não lista cabo ou mestre como itens inclusos. Verifique se a instalação já dispõe de mestre IO-Link e conexão M12 compatível; os acessórios necessários devem ser definidos conforme o sistema.

Como instalar e validar a leitura da DTI513?

Use a montagem embutida conforme o desenho dimensional, conecte ao M12 A-coded de 4 contatos e siga a pinagem do datasheet. Depois valide a leitura com a tag real e as condições da aplicação, sem presumir que o alcance estático se aplica a objetos em movimento.

GLOSSÁRIO TÉCNICO

RFID HF

Identificação por radiofrequência na faixa HF; nesta ficha, o cabeçote opera a 13,56 MHz.

ISO 15693

Padrão RFID indicado para as tags utilizadas com o cabeçote.

IO-Link

Interface de comunicação para integração do dispositivo a um mestre IO-Link.

COM2

Modo de transferência IO-Link indicado para comunicação a 38,4 kBaud.

Grau de proteção IP

Classificação declarada para proteção do invólucro segundo condições padronizadas; a adequação depende também da instalação e do uso.
