Cabeça RFID HF DTI421 IFM - Leitura e Gravação M18

Pré-visualizar: DTI421 IFM - Cabeça RFID HF Identificação de objetos M18 IO-Link IP69K

DTI421 IFM - Cabeça RFID HF Identificação de objetos M18 IO-Link IP69K

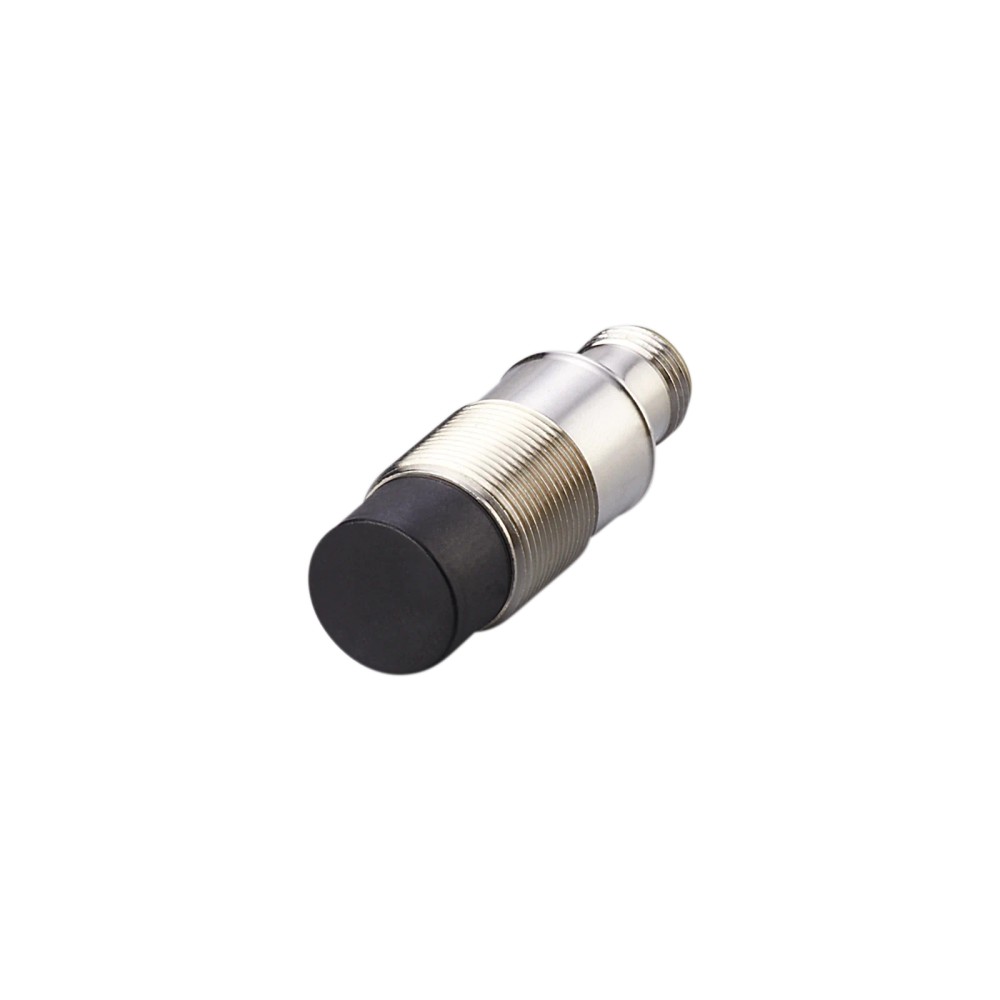

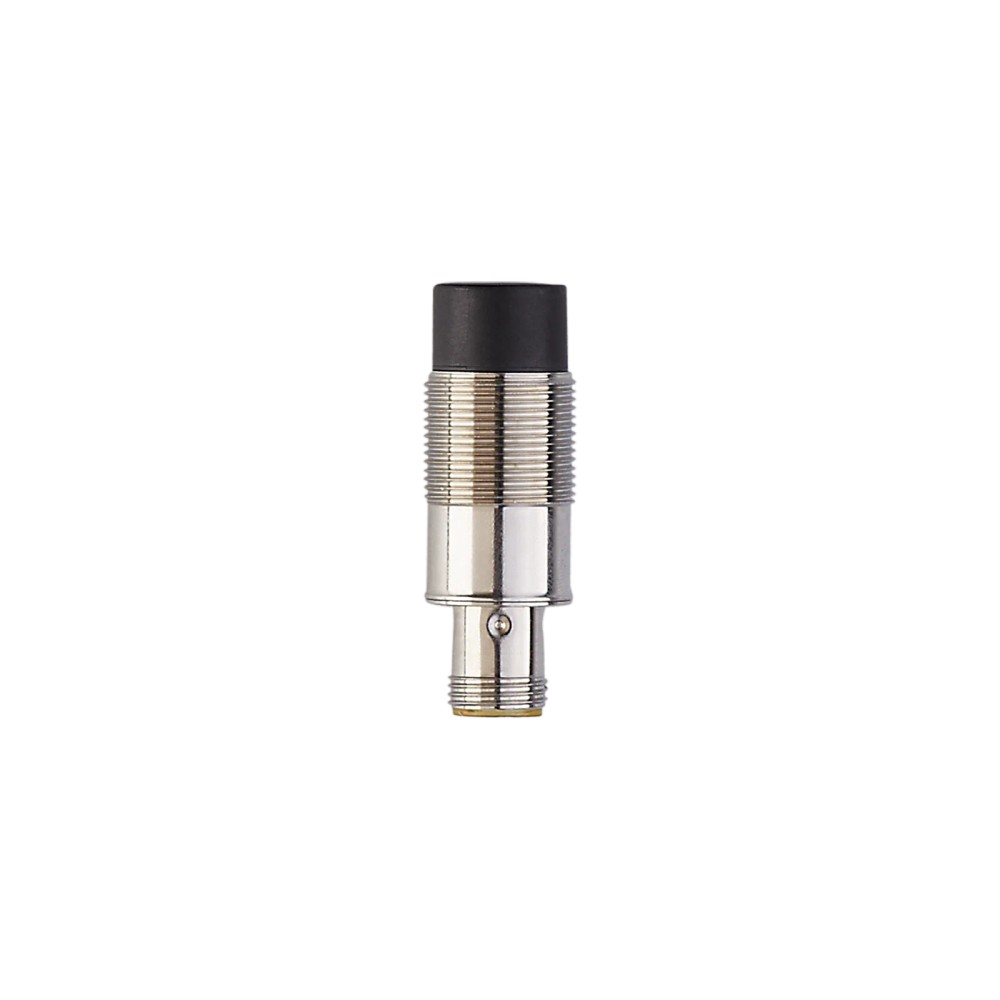

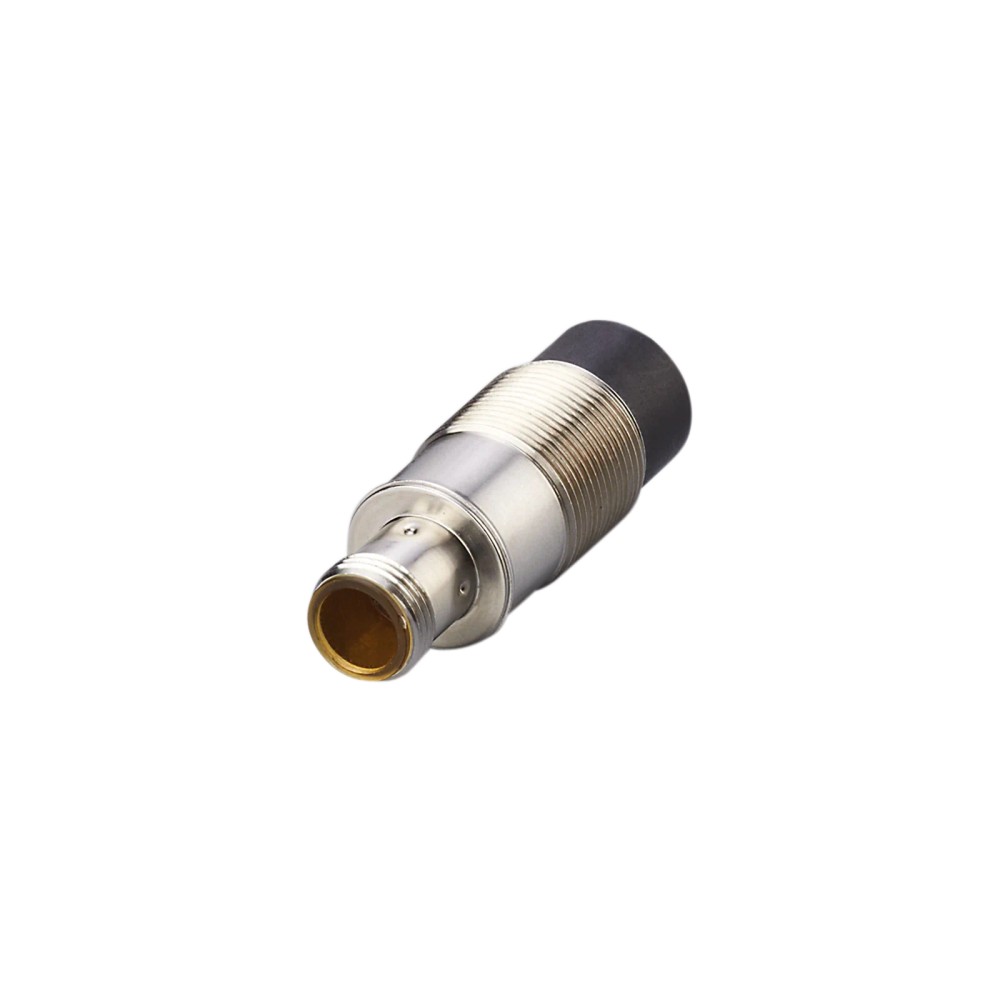

Imagem meramente ilustrativa

R$ 2.314,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DTI421
EAN: 4021179315524
NCM do produto: 84719019

Destaques do Produto Tecnologia RFID HF...mais

Fechar menu

Saiba mais sobre: "DTI421 IFM - Cabeça RFID HF Identificação de objetos M18 IO-Link IP69K"

Destaques do Produto

Tecnologia

RFID HF

Frequência

13,56 MHz

Comunicação

IO-Link 1.1

Padrão RFID

ISO 15693

Montagem

Rosca M18 x 1; montagem não embutida

Conector

M12, codificação A, 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DTI421 IFM — Cabeça RFID HF de leitura e gravação, M18, IO-Link, IP67/IP69K

A DTI421 é uma cabeça RFID HF de leitura e gravação para identificação de objetos, indicada pelo fabricante para detectar objetos em equipamentos de transporte. Opera em 13,56 MHz, usa interface IO-Link e segue o padrão RFID ISO 15693. Seu corpo tem rosca M18 x 1 e comprimento de 50 mm; o grau de proteção informado é IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabeça RFID HF de leitura e gravação
Frequência de operação	13,56 MHz
Padrão RFID	ISO 15693
Interface de comunicação	IO-Link, revisão 1.1
Conexão elétrica	1 x M12, codificação A, 3 contatos
Alimentação	19,2...28,8 V DC
Dimensões	M18 x 1; comprimento de 50 mm
Grau de proteção	IP67; IP69K
Temperatura ambiente	-20...60 °C
Distância para etiqueta de ID	≤ 40 mm, referente a tag de disco de 30 mm I-CODE SLI

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação de objetos em equipamentos de transporte, aplicação indicada na ficha do produto.
Sistemas que utilizem etiquetas RFID compatíveis com ISO 15693; a distância declarada de até 40 mm tem como referência uma tag de disco de 30 mm I-CODE SLI.
Instalações com comunicação IO-Link e master port exigida da classe A.
Montagem roscada M18 x 1 não embutida, respeitando as condições ambientais e elétricas especificadas.

⚠ Considere outro se precisa de:

Não selecione para etiquetas que não sejam compatíveis com ISO 15693 sem confirmação de compatibilidade pelo fabricante.
Não considere a distância de até 40 mm como garantida para qualquer formato ou tipo de etiqueta: a referência informada é tag de disco de 30 mm I-CODE SLI.
Não conecte a uma alimentação fora da faixa especificada de 19,2...28,8 V DC ou a uma porta diferente da classe A sem validar a instalação com o fabricante.

APLICAÇÕES E USO

Aplicação declarada: detecção de objetos em equipamentos de transporte por identificação RFID HF.
Em sistemas IO-Link com master port classe A, leitura de etiquetas ISO 15693 e alimentação na faixa especificada; a distância indicada de até 40 mm refere-se especificamente a tag de disco de 30 mm I-CODE SLI.
Para avaliar a aplicação com outros formatos de tag ou distâncias, confirme as condições de leitura no datasheet e a compatibilidade da etiqueta com o fabricante; não se deve generalizar a distância de referência.

COMO ESCOLHER

Antes de comprar o DTI421 IFM — Cabeça RFID HF de leitura e gravação, M18, IO-Link, IP67/IP69K, verifique estes pontos:

Escolha a DTI421 quando

A aplicação exigir cabeça RFID HF de leitura e gravação em 13,56 MHz, comunicação IO-Link 1.1 e etiquetas ISO 15693. Para a distância declarada de até 40 mm, considere a referência especificada pelo fabricante: tag de disco de 30 mm I-CODE SLI.

Avalie outra configuração quando

A instalação precisar de padrão RFID diferente, de distância de leitura superior à referência informada ou de comunicação que não seja IO-Link. A ficha disponível não identifica modelos alternativos; confirme a seleção e a compatibilidade da etiqueta com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabeça de leitura e gravação RFID HF	Identifica o tipo de componente informado na ficha.
Função	Leitura e gravação	Função indicada para a cabeça RFID.
Aplicação informada	Detectar objetos nos equipamentos de transporte	Aplicação declarada pelo fabricante.
Categoria	Processamento de imagens / identificação	Classificação informada nos dados do anúncio.

Tecnologia e interfaces
Tecnologia RFID	HF, 13,56 MHz	Frequência de operação informada.
Padrão RFID	ISO 15693	Padrão RFID indicado para identificação.
Interface de comunicação	IO-Link	Interface de comunicação do dispositivo.
Revisão IO-Link	1.1	Revisão informada na ficha.
Padrão SDCI	IEC 61131-9	Norma indicada para a comunicação SDCI.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo informado.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência informados.
Modo SIO	Não	A ficha informa que o modo SIO não está disponível.
Classe de master port exigida	A	Classe de porta de master necessária segundo a ficha.
DeviceIDs suportados	default 967	Identificador informado na ficha.

Dados elétricos
Tensão de operação	19,2...28,8 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Conexão elétrica	1 x M12; codificação A; 3 contatos	Conector e quantidade de contatos informados; consultar o datasheet para pinagem.

Alcance e tempos
Distância para a etiqueta de ID	≤ 40 mm	Valor referido a tag de disco de 30 mm I-CODE SLI.
Distância frontal da cabeça de leitura/gravação	180 mm	Distância informada na ficha; verificar no datasheet as condições e a referência associadas.
Distância lateral da cabeça de leitura/gravação	90 mm	Distância informada na ficha; verificar no datasheet as condições e a referência associadas.
Tempo mínimo do ciclo do processo	22 ms	Tempo mínimo especificado para o ciclo do processo.

Condições ambientais e resistência
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-25...80 °C	Faixa de temperatura de armazenamento informada.
Grau de proteção	IP67; IP69K	Graus de proteção declarados na ficha.
Resistência a choques, repetitiva	EN 60068-2-27; 40 g; 6 ms	Condição de choque repetitivo informada.
Resistência a choques, não repetitiva	EN 60068-2-27; 50 g; 11 ms	Condição de choque não repetitivo informada.
Resistência a vibrações	EN 60068-2-6; 20 g; 10...2000 Hz	Condição de vibração informada.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento de 50 mm	Rosca e comprimento informados.
Invólucro	Forma construtiva de roscas	Descrição de construção indicada na ficha.
Tipo de montagem	Não embutido	Configuração de montagem informada.
Material do invólucro	Aço inoxidável	Material declarado para o invólucro.
Material da tampa	PPS	Material declarado para a tampa.
Material da janela dos LEDs	PEI	Material declarado para a janela dos LEDs.
Peso	107,25 g	Peso informado no dataset do produto.

Displays e elementos de operação
Display de comunicação	1 x LED amarelo	Indicador de comunicação informado.
Display em operação	1 x LED verde	Indicador de operação informado.

Conformidade e dados de confiabilidade
Homologação de radiotransmissão	EUA; Canadá; EU/RED; Austrália; Japão; China; Taiwan; Índia; Cingapura; África do Sul; México; Malásia; Nova Zelândia; Coreia do Sul; Vietnã	Locais e regulamentações listados na ficha.
MTTF	556 anos	Valor de MTTF fornecido no dataset; não representa garantia de vida útil.

Identificação comercial e logística do item
Marca	IFM	Marca informada para o produto.
SKU / Part number	DTI421	Código de identificação do produto.
GTIN	4021179315524	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8471.90.19	Classificação fiscal fornecida nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9.

• Comunicação IO-Link por transferência COM2, 38,4 kBaud.

• RFID HF a 13,56 MHz, padrão ISO 15693.

• Classe de master port exigida: A. O modo SIO é indicado como não disponível.

Conexões

Elétrica 1 x conector M12, codificação A, 3 contatos. Alimentação de 19,2...28,8 V DC; consumo de corrente < 50 mA; classe de proteção III. Consultar o datasheet para o esquema de ligação e a atribuição dos pinos.

Processo Conexão mecânica roscada M18 x 1, comprimento de 50 mm; montagem não embutida. Não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A, compatível com revisão IO-Link 1.1, e alimentação dentro de 19,2...28,8 V DC.	✓	A ficha informa IO-Link 1.1, classe de master port A e essa faixa de alimentação.
Sistema que identifica etiquetas HF ISO 15693.	✓	ISO 15693 é o padrão RFID informado para a cabeça.
Leitura de tag de disco de 30 mm I-CODE SLI a uma distância de até 40 mm.	✓	A ficha especifica essa distância máxima com essa referência de etiqueta.
Instalação que exige operação em modo SIO.	✗	A ficha indica que o modo SIO não está disponível.
Instalação com alimentação fora de 19,2...28,8 V DC.	✗	A alimentação necessária ficaria fora da faixa especificada.
Montagem embutida.	✗	O tipo de montagem informado para o produto é não embutido.

INSTALAÇÃO

Como instalar o DTI421 IFM — Cabeça RFID HF de leitura e gravação, M18, IO-Link, IP67/IP69K

Verifique antes da instalação a compatibilidade do master IO-Link, incluindo revisão 1.1 e classe de porta A, e confirme a tensão disponível.
Confira que a etiqueta RFID utilizada atende ao padrão ISO 15693; para usar a referência de distância especificada, utilize tag de disco de 30 mm I-CODE SLI.
Instale a cabeça na posição prevista, considerando rosca M18 x 1 e montagem não embutida; consulte o desenho dimensional para o espaço e as dimensões.
Conecte o dispositivo por conector M12 codificação A, 3 contatos. Use o datasheet do fabricante para confirmar a pinagem antes de energizar.
Alimente dentro da faixa de 19,2...28,8 V DC e conecte ao master IO-Link adequado; não utilize modo SIO, indicado como não disponível.
Após a instalação, verifique a comunicação IO-Link e os indicadores LED de operação e comunicação; valide a leitura na posição e nas condições reais da aplicação.

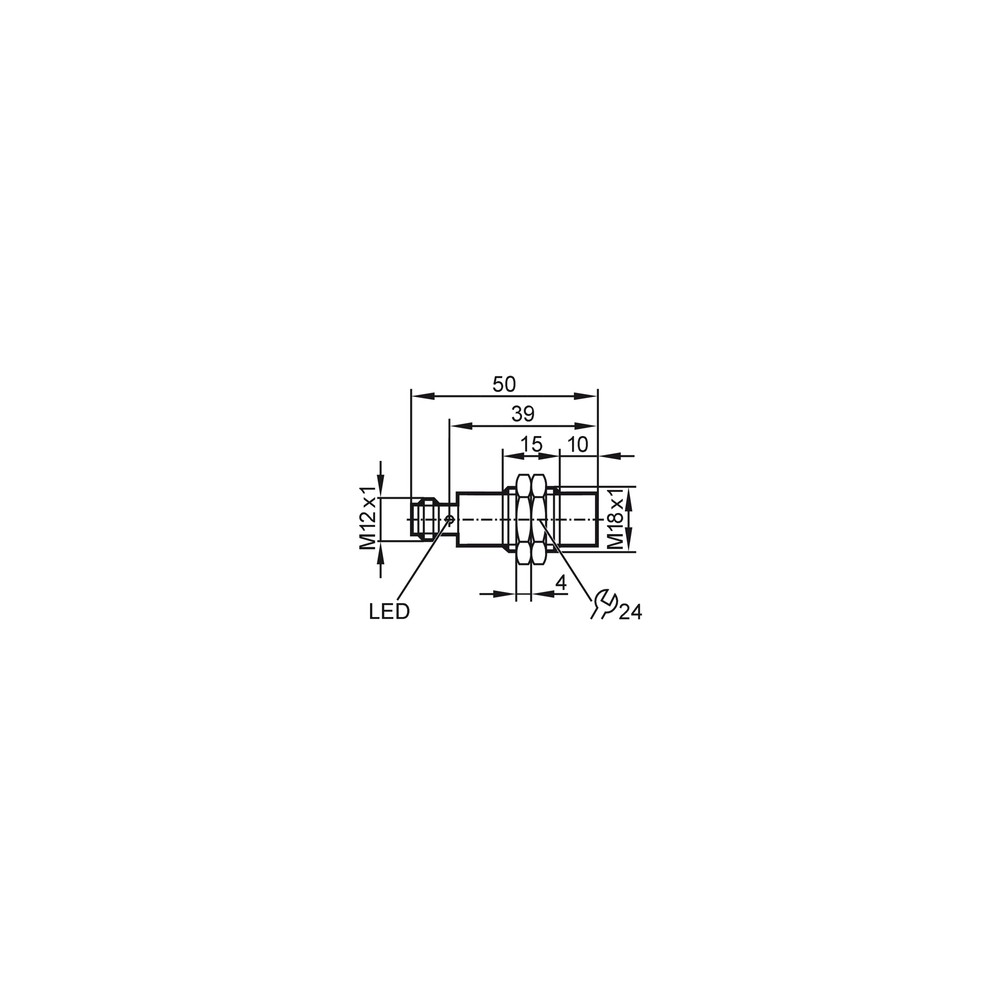

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação M18

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não detecta a cabeça ou a comunicação IO-Link não inicia.	Classe de porta do master incompatível, configuração de comunicação inadequada ou ligação incorreta no conector M12.	Confirme que a porta é classe A e suporta IO-Link 1.1; confira a conexão e a pinagem no datasheet e observe o LED de comunicação.
A etiqueta não é lida de forma consistente.	Etiqueta não compatível com ISO 15693, distância ou posicionamento fora das condições de referência.	Verifique o padrão da etiqueta, alinhe-a à cabeça e teste dentro de até 40 mm usando como referência uma tag de disco de 30 mm I-CODE SLI.
O dispositivo não liga ou reinicia durante a operação.	Tensão de alimentação fora da faixa especificada ou conexão elétrica inadequada.	Meça a alimentação no conector e confirme 19,2...28,8 V DC; inspecione a conexão M12 e os contatos conforme o esquema oficial.
A leitura não funciona após configurar uma entrada convencional do master.	Tentativa de operação em modo SIO, que não está disponível para este produto.	Confirme que a porta foi configurada para IO-Link, revisão 1.1, e não para modo SIO.

DOCUMENTAÇÃO TÉCNICA

Datasheet DTI421 em português (Datasheet) Desenho em escala DTI421 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a DTI421 e para que tipo de sistema ela serve?

É uma cabeça RFID HF de leitura e gravação destinada à identificação de objetos, com aplicação indicada em equipamentos de transporte. Comunica-se por IO-Link e utiliza RFID ISO 15693.

Qual etiqueta e distância devo considerar para a leitura?

A ficha informa até 40 mm para uma tag de disco de 30 mm I-CODE SLI. Esse valor não deve ser generalizado para outros formatos ou etiquetas.

O que acompanha a DTI421?

A ficha lista duas porcas de fixação M18 como acessórios incluídos. A embalagem é indicada como uma peça.

Ela funciona em qualquer porta de IO-Link?

A ficha exige master port classe A e informa IO-Link 1.1. Confirme também a configuração da porta e a alimentação antes de integrar o dispositivo.

Posso usar essa cabeça com etiquetas RFID de outro padrão?

A ficha especifica ISO 15693. Para outros padrões, a compatibilidade não está informada e deve ser confirmada com o fabricante.

Ela pode operar em modo SIO ou ligada a uma porta convencional?

Não: o modo SIO está indicado como indisponível. A comunicação especificada é IO-Link.

A cabeça não é reconhecida pelo master; o que verifico antes de trocar?

Confira se a porta é classe A e está configurada para IO-Link 1.1, além da conexão M12 e da pinagem conforme o datasheet. Observe também o indicador LED de comunicação.

A leitura falha mesmo com a cabeça energizada; o que pode estar acontecendo?

Verifique se a etiqueta segue ISO 15693 e se está posicionada dentro da distância de referência para a tag indicada. Teste alinhamento e posição antes de substituir a cabeça.

Como escolher entre a DTI421 e outra cabeça RFID?

Escolha a DTI421 quando o sistema requerer HF a 13,56 MHz, ISO 15693 e IO-Link 1.1. Se precisar de outro padrão RFID, outro tipo de comunicação ou condições de alcance diferentes, confirme outra configuração com o fabricante.

Quais cuidados devo ter na instalação elétrica e mecânica?

Use montagem não embutida M18 x 1, conexão M12 codificação A com 3 contatos e alimentação dentro da faixa especificada. Consulte o datasheet para a pinagem e o desenho dimensional para as medidas de montagem.

GLOSSÁRIO TÉCNICO

RFID HF

Identificação por radiofrequência em alta frequência; nesta cabeça, a operação é especificada em 13,56 MHz (Ref.: Frequência de operação).

ISO 15693

Padrão RFID informado para comunicação com etiquetas compatíveis (Ref.: Padrão RFID).

IO-Link

Interface de comunicação industrial especificada para troca de dados entre o dispositivo e um master compatível (Ref.: Interface de comunicação; revisão 1.1).

COM2

Tipo de transferência IO-Link informado com taxa de 38,4 kBaud (Ref.: Tipo de transferência).

IP69K

Grau de proteção declarado para o invólucro; verifique o datasheet para as condições de ensaio aplicáveis (Ref.: Grau de proteção).
