Dispositivo RFID IFM DTE922 - Leitura Ethernet IP67

Pré-visualizar: DTE922 IFM - Dispositivo Compacto RFID Leitura e Identificação Ethernet, 915-928MHz, IP67

DTE922 IFM - Dispositivo Compacto RFID Leitura e Identificação Ethernet, 915-928MHz, IP67

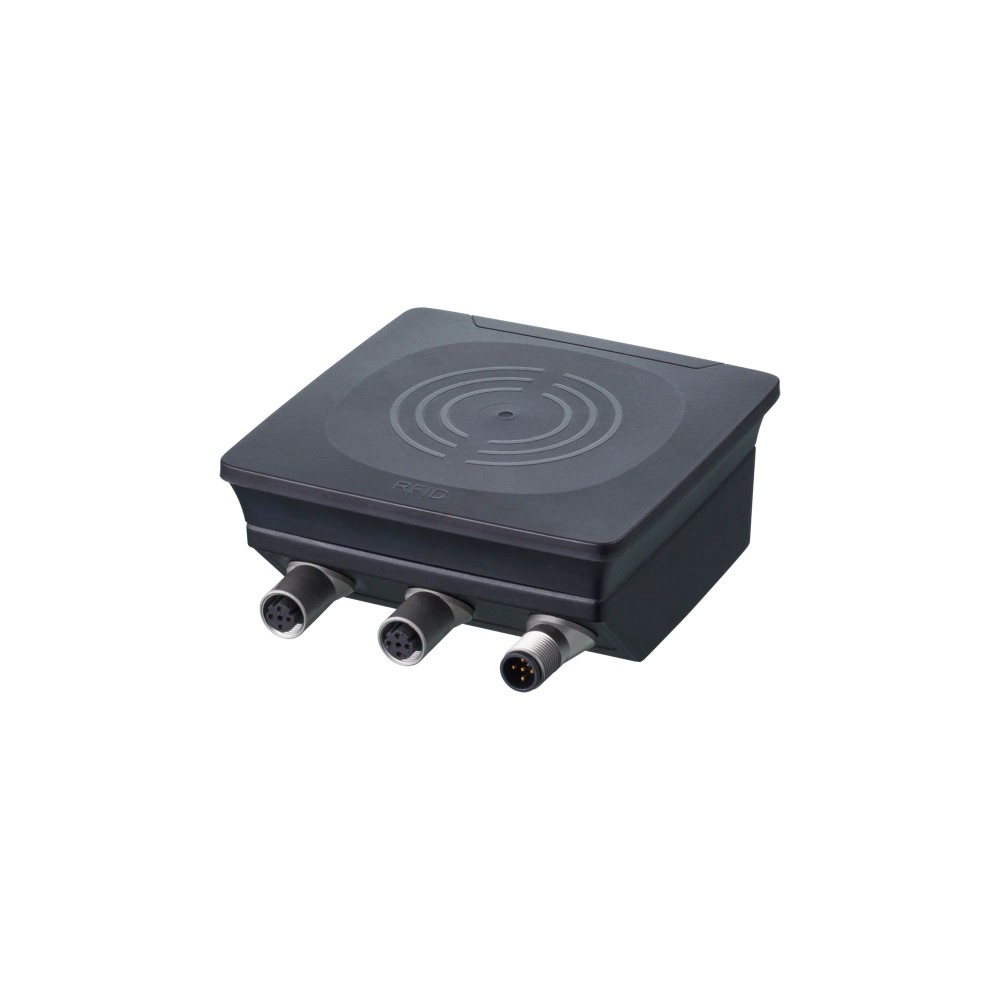

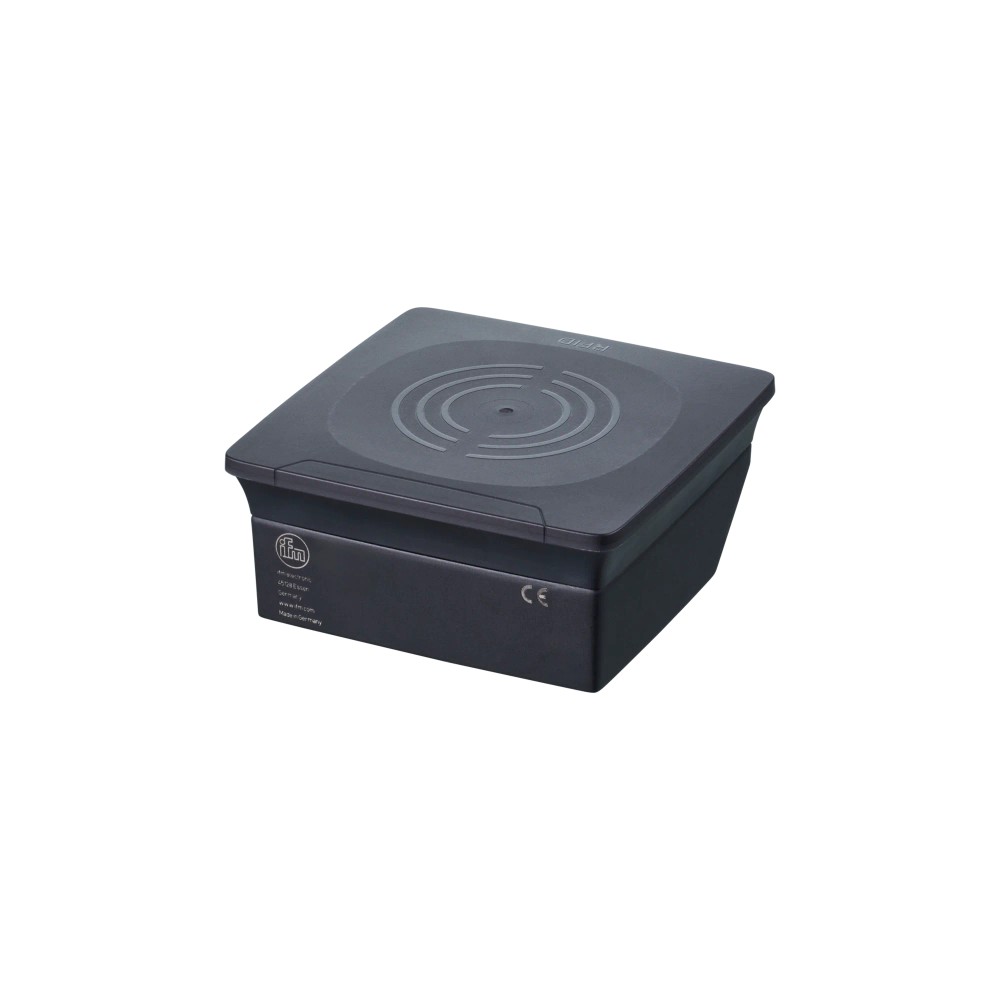

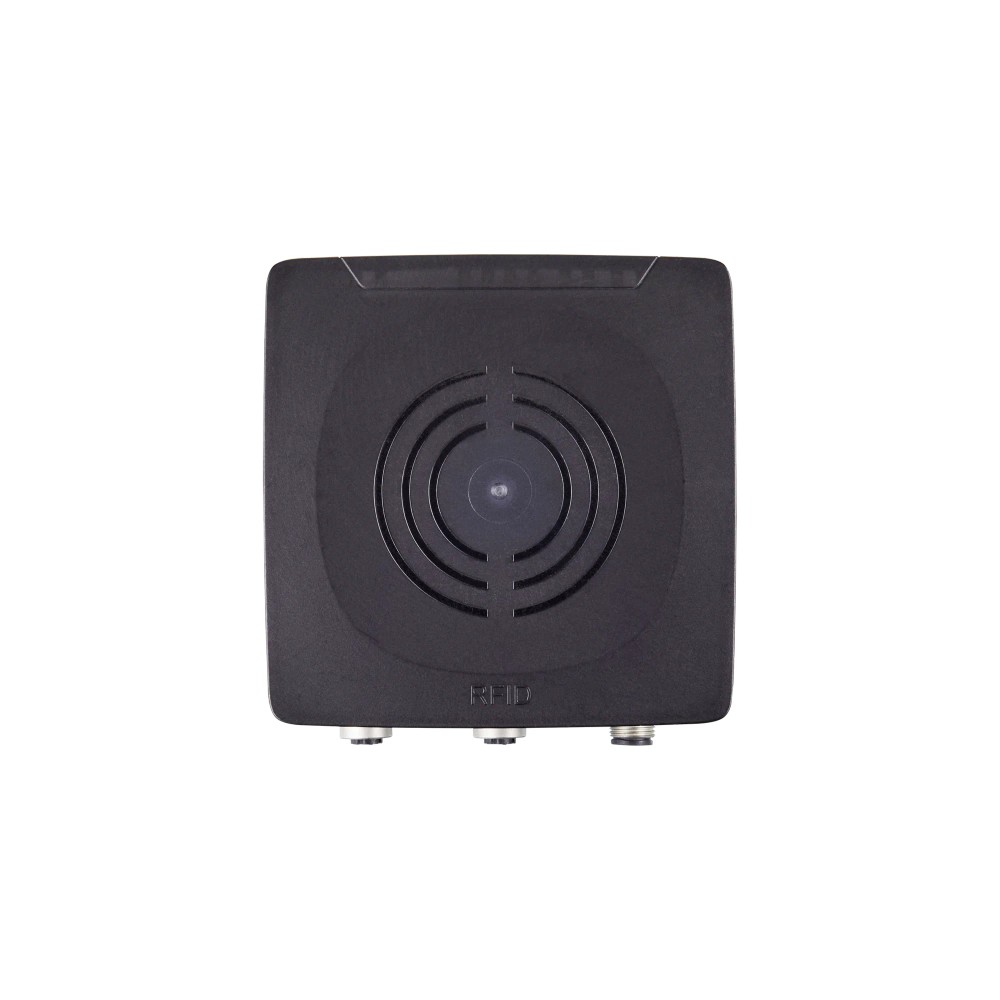

Imagem meramente ilustrativa

R$ 9.967,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DTE922
EAN: 4021179339889
NCM do produto: 84719019

Destaques do Produto Frequência RFID...mais

Fechar menu

Saiba mais sobre: "DTE922 IFM - Dispositivo Compacto RFID Leitura e Identificação Ethernet, 915-928MHz, IP67"

Destaques do Produto

Frequência RFID

915–928 MHz

Padrão de etiqueta

EPC Class1 GEN2/ISO 18000-63

Comunicação

Ethernet, EtherNet/IP e TCP/IP

Alimentação

19,2–28,8 V DC

Proteção

IP67

Conexões

2 × M12 D-code para Ethernet e 1 × M12 A-code para alimentação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Dispositivo compacto RFID IFM DTE922, Ethernet, 915–928 MHz, IP67

O IFM DTE922 é um dispositivo compacto RFID para leitura e identificação de etiquetas compatíveis. Comunica-se por Ethernet e opera na faixa de 915–928 MHz, com padrão RFID EPC Class1 GEN2/ISO 18000-63. Possui proteção IP67 e dimensões de 113 × 118,6 × 50 mm. A compatibilidade da etiqueta e a integração de rede devem ser verificadas conforme o sistema de automação.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	RFID
Frequência de operação	915–928 MHz
Padrão RFID	EPC Class1 GEN2/ISO 18000-63
Interface e protocolos	Ethernet; EtherNet/IP e TCP/IP
Grau de proteção	IP67
Tensão de operação	19,2–28,8 V DC
Temperatura ambiente	−20 a 55 °C; com placa de montagem e dissipador de calor: −20 a 60 °C
Dimensões	113 × 118,6 × 50 mm
Conexões	Ethernet: 2 × M12, codificação D, 4 contatos; alimentação: 1 × M12, codificação A, 5 contatos
Peso	703,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de identificação RFID que utilizem etiquetas compatíveis com EPC Class1 GEN2/ISO 18000-63 na faixa de 915–928 MHz.
Instalações que disponham de rede Ethernet com EtherNet/IP ou TCP/IP e alimentação de 19,2–28,8 V DC.
Ambientes cuja temperatura de operação esteja dentro da faixa especificada e que demandem grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam leitura de etiquetas fora da faixa de 915–928 MHz ou incompatíveis com EPC Class1 GEN2/ISO 18000-63.
Redes ou controladores cuja integração dependa exclusivamente de protocolos diferentes de EtherNet/IP ou TCP/IP, sem interface de conversão compatível.
Instalações com tensão de alimentação fora de 19,2–28,8 V DC ou temperatura ambiente superior aos limites informados para a configuração instalada.

APLICAÇÕES E USO

Uso em sistemas de identificação RFID de automação que empreguem etiquetas EPC Class1 GEN2/ISO 18000-63 na faixa de 915–928 MHz; a ficha confirma a tecnologia e os parâmetros, mas não especifica setores ou máquinas de aplicação.
Integração a redes Ethernet com EtherNet/IP ou TCP/IP, desde que a arquitetura de rede e o controlador sejam compatíveis com esses protocolos.
Instalação em ambiente com temperatura de −20 a 55 °C; a ficha permite até 60 °C quando utilizada placa de montagem e dissipador de calor.
Aplicação em ambiente que demande IP67, observando que a ficha não detalha métodos de instalação, profundidade ou duração de imersão.

COMO ESCOLHER

Antes de comprar o Dispositivo compacto RFID IFM DTE922, Ethernet, 915–928 MHz, IP67, verifique estes pontos:

Escolha o DTE922 quando

A aplicação utilizar RFID EPC Class1 GEN2/ISO 18000-63 na faixa de 915–928 MHz, conexão Ethernet com EtherNet/IP ou TCP/IP e alimentação entre 19,2 e 28,8 V DC.

Avalie outra configuração quando

A etiqueta operar em outra faixa ou padrão, a rede exigir protocolo não listado ou a alimentação e as condições de temperatura excederem os limites informados. Confirme a compatibilidade da etiqueta e os requisitos de integração no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	DTE922	Identificação do dispositivo.
Tipo de produto	Dispositivo compacto RFID	Equipamento de identificação por radiofrequência.
Tecnologia	RFID	Tecnologia de leitura e identificação.
Frequência de operação	915–928 MHz	Faixa de operação declarada.
Padrão RFID	EPC Class1 GEN2/ISO 18000-63	Padrão RFID informado para a identificação.
Transmissão EIRP	200 mW; máximo de 250 mW	Potência radiada equivalente indicada na ficha.
Homologação de radiotransmissão	Brasil, Austrália, Nova Zelândia e Chile	Países listados para homologação de radiotransmissão.

Dados elétricos e alimentação
Tensão de operação	19,2–28,8 V DC	Faixa de alimentação especificada.
Consumo de corrente	500 mA	Valor de consumo informado.
Consumo de potência	8,6 W	Potência consumida declarada.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra sobrecarga	Sim	Recurso indicado para proteção contra sobrecarga.
Proteção contra curto-circuitos	Sim	Recurso indicado para proteção contra curto-circuitos.
Função elétrica	Push-pull	Tipo de função elétrica indicado na ficha.
Queda de tensão máxima da saída de comutação DC	2 V	Limite especificado para a saída de comutação DC.

Entradas e saídas
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Carga de corrente máxima por saída	100 mA	Limite de corrente indicado para cada saída.

Interfaces e comunicação
Interface de comunicação	Ethernet	Interface de comunicação do dispositivo.
Protocolos Ethernet	EtherNet/IP e TCP/IP	Protocolos declarados na ficha.
Conexão Ethernet	2 × M12, codificação D, 4 contatos	Tipo e quantidade de conectores Ethernet.
Endereço IP de fábrica	192.168.0.79	Configuração IP inicial declarada.
Máscara de sub-rede	255.255.255.0	Parâmetro de rede informado.
Endereço IP do gateway	192.168.0.100	Gateway informado na configuração de rede.
Conexão de alimentação	1 × M12, codificação A, 5 contatos	Conector especificado para fontes de alimentação.

Condições ambientais e robustez
Grau de proteção	IP67	Grau de proteção declarado para o invólucro.
Temperatura ambiente	−20 a 55 °C	Faixa de operação indicada; com placa de montagem e dissipador de calor, a ficha informa −20 a 60 °C.
Temperatura de armazenamento	−25 a 80 °C	Faixa declarada para armazenamento.
Resistência a choques	IEC 60068-2-27: 40 g (6 ms), choque contínuo; 50 g (11 ms), choque único	Condições e referência de ensaio declaradas.
Resistência a vibrações	EN 60068-2-6: 2 g (10–150 Hz)	Condição e referência de ensaio declaradas.
EMC	EN 301489-3	Referência EMC indicada na ficha.
MTTF	56 anos	Valor MTTF declarado pelo fabricante.

Dados mecânicos e materiais
Dimensões	113 × 118,6 × 50 mm	Dimensões declaradas do dispositivo.
Peso	703,2 g	Massa informada na ficha.
Material da parte inferior	Alumínio	Material identificado para a parte inferior.
Material da parte superior	PBT / PC	Materiais identificados para a parte superior.
Material do conector	Aço inoxidável	Material declarado para o conector.
Unidades por embalagem	1 peça	Quantidade de produto por embalagem informada.

Displays e elementos de operação
Indicadores da intensidade do sinal da etiqueta de ID	4 × LED amarelo	Indicadores de intensidade de sinal declarados.
Indicadores de status Ethernet	2 × LED verde/amarelo	LEDs de status Ethernet conforme a ficha.
Indicadores de status do barramento de campo	2 × LED verde/vermelho	LEDs de status do barramento de campo conforme a ficha.
Indicador de alimentação	1 × LED verde	Indicador de fontes de alimentação declarado.

COMPATIBILIDADE

Comunicação

• Ethernet

• EtherNet/IP

• TCP/IP

• RFID EPC Class1 GEN2/ISO 18000-63, 915–928 MHz

Conexões

Elétrica Alimentação por 1 conector M12, codificação A, 5 contatos; tensão de operação de 19,2–28,8 V DC. Corrente de consumo: 500 mA; consumo de potência: 8,6 W. A conexão Ethernet utiliza 2 conectores M12, codificação D, 4 contatos.

Processo Não se aplica: o produto é um dispositivo de identificação RFID e não possui conexão de processo indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede Ethernet com EtherNet/IP ou TCP/IP e etiquetas RFID compatíveis com EPC Class1 GEN2/ISO 18000-63 em 915–928 MHz	✓	Protocolos de comunicação, padrão RFID e frequência correspondem aos dados especificados para o DTE922.
Alimentação DC dentro de 19,2–28,8 V, com conector M12 A-code de 5 contatos	✓	A faixa de tensão e a conexão de alimentação correspondem às especificações informadas.
Etiqueta RFID de outra faixa de frequência ou padrão não informado	✗	A ficha especifica operação em 915–928 MHz e padrão EPC Class1 GEN2/ISO 18000-63; não declara compatibilidade com outros padrões ou faixas.
Integração que exige exclusivamente um protocolo de comunicação não listado	✗	Os protocolos Ethernet declarados são EtherNet/IP e TCP/IP; a ficha não informa suporte aos demais protocolos.
Instalação em temperatura ambiente de −20 a 55 °C, ou até 60 °C com placa de montagem e dissipador de calor	✓	Essas são as condições de temperatura especificadas para as configurações indicadas.
Instalação acima de 55 °C sem a condição de placa de montagem e dissipador de calor, ou acima de 60 °C com essa condição	✗	A temperatura excede os limites declarados para operação.

INSTALAÇÃO

Como instalar o Dispositivo compacto RFID IFM DTE922, Ethernet, 915–928 MHz, IP67

Confirme que as etiquetas RFID da aplicação utilizam EPC Class1 GEN2/ISO 18000-63 e operam em 915–928 MHz.
Verifique se a alimentação disponível está entre 19,2 e 28,8 V DC e corresponde ao conector M12 A-code de 5 contatos.
Conecte a interface Ethernet usando os conectores M12 D-code de 4 contatos e integre à rede EtherNet/IP ou TCP/IP.
Considere o endereço IP de fábrica 192.168.0.79, a máscara 255.255.255.0 e o gateway 192.168.0.100 ao configurar a rede.
Instale o dispositivo respeitando as dimensões e o desenho dimensional do fabricante; mantenha a temperatura dentro dos limites aplicáveis à configuração.
Após a energização, verifique os LEDs de alimentação, Ethernet, barramento de campo e intensidade do sinal da etiqueta; consulte o datasheet para configuração detalhada.

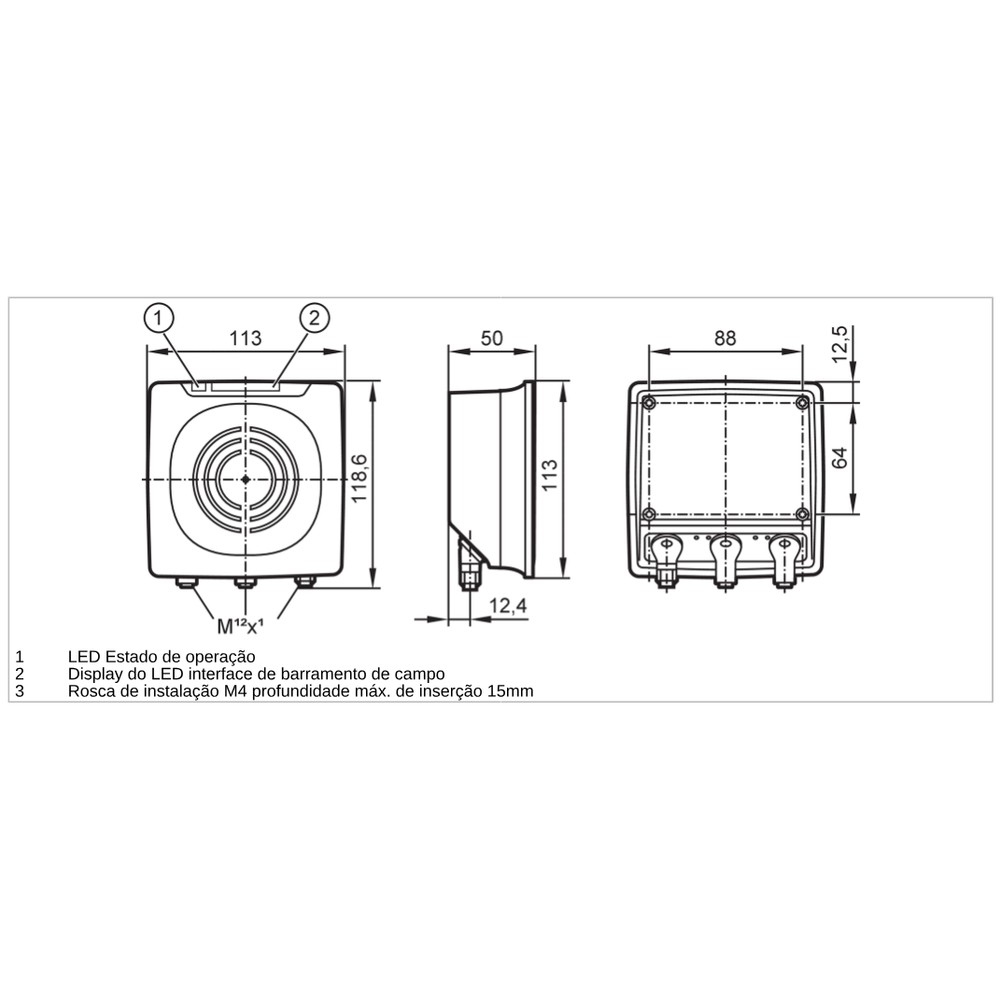

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo não aparece na rede Ethernet.	Conexão física, endereçamento IP ou parâmetros de rede incompatíveis com a configuração instalada.	Confira os conectores M12 D-code, os LEDs de status Ethernet e a configuração de IP, máscara e gateway; compare com os parâmetros de rede do sistema.
A etiqueta não é identificada.	Etiqueta fora da faixa ou incompatível com o padrão RFID declarado, ou sinal de leitura insuficiente.	Confirme que a etiqueta utiliza EPC Class1 GEN2/ISO 18000-63 em 915–928 MHz e observe os quatro LEDs amarelos de intensidade do sinal.
O dispositivo não liga ou reinicia.	Tensão de alimentação fora da faixa especificada ou conexão de alimentação inadequada.	Meça a tensão no conector de alimentação e confirme a faixa de 19,2–28,8 V DC, além do encaixe do M12 A-code de 5 contatos.
A operação fica instável em ambiente quente.	Temperatura ambiente acima do limite aplicável à instalação.	Meça a temperatura no local e compare com o limite de −20 a 55 °C; o limite informado é −20 a 60 °C somente com placa de montagem e dissipador de calor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DTE922 em português (Datasheet) Desenho em escala DTE922 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o DTE922 e para que serve?

É um dispositivo compacto RFID para leitura e identificação de etiquetas. Utiliza a faixa de 915–928 MHz e o padrão EPC Class1 GEN2/ISO 18000-63.

Com quais protocolos de rede ele se comunica?

A interface é Ethernet, com EtherNet/IP e TCP/IP declarados. A integração depende da compatibilidade da arquitetura de rede e do controlador.

O produto acompanha etiquetas RFID ou cabos?

A ficha informa uma unidade por embalagem, mas não relaciona etiquetas, cabos ou outros acessórios inclusos. Confirme o conteúdo de fornecimento com o fornecedor.

Ele funciona com etiquetas RFID de outras frequências?

A ficha especifica operação em 915–928 MHz e padrão EPC Class1 GEN2/ISO 18000-63. Não há compatibilidade declarada para outras frequências ou padrões.

Posso usar o DTE922 em uma rede que só aceita outro protocolo?

A ficha lista EtherNet/IP e TCP/IP. Ela não declara suporte a protocolos diferentes, portanto valide a necessidade de uma interface compatível antes da compra.

O que verificar quando a etiqueta não é lida?

Confirme primeiro a frequência e o padrão da etiqueta: 915–928 MHz e EPC Class1 GEN2/ISO 18000-63. Observe também os LEDs amarelos de intensidade do sinal da etiqueta.

O que pode causar falha de comunicação Ethernet?

Uma configuração de rede ou conexão física incompatível pode impedir a comunicação. Verifique os conectores M12 D-code, os LEDs de status e os parâmetros IP configurados.

Devo comprar o dispositivo avulso ou um kit?

A ficha identifica uma unidade por embalagem e não lista acessórios inclusos. Se a instalação exigir cabos, etiquetas ou itens adicionais, confirme separadamente o conteúdo e os componentes necessários.

Como devo conectar e configurar o DTE922?

Use a conexão M12 A-code de 5 contatos para alimentação e as conexões M12 D-code de 4 contatos para Ethernet. Consulte o datasheet para os detalhes de ligação e configuração da instalação.

Qual alternativa devo escolher se minha etiqueta não for compatível?

Se a etiqueta não operar em 915–928 MHz ou não usar EPC Class1 GEN2/ISO 18000-63, selecione um leitor compatível com os requisitos da etiqueta. A ficha não indica um modelo alternativo específico.

GLOSSÁRIO TÉCNICO

RFID

Tecnologia de identificação por radiofrequência usada pelo DTE922 para leitura de etiquetas. (Ref.: Tecnologia RFID)

EPC Class1 GEN2/ISO 18000-63

Padrão RFID declarado para a operação do dispositivo. (Ref.: Padrão RFID EPC Class1 GEN2/ISO 18000-63)

EtherNet/IP

Protocolo de comunicação Ethernet listado para integração do dispositivo. (Ref.: Protocolos Ethernet)

IP67

Grau de proteção informado para o invólucro do dispositivo. (Ref.: Grau de proteção IP67)

M12 D-code

Tipo de conector especificado para as conexões Ethernet do equipamento. (Ref.: Conexão elétrica - Ethernet, 2 × M12, codificação D, 4 contatos)
