Unidade de Avaliação RFID IFM DTE104

Pré-visualizar: DTE104 IFM - Unidade de Avaliação RFID ifm Para 4 cabeças de leitura LF/HF Ethernet IP67

DTE104 IFM - Unidade de Avaliação RFID ifm Para 4 cabeças de leitura LF/HF Ethernet IP67

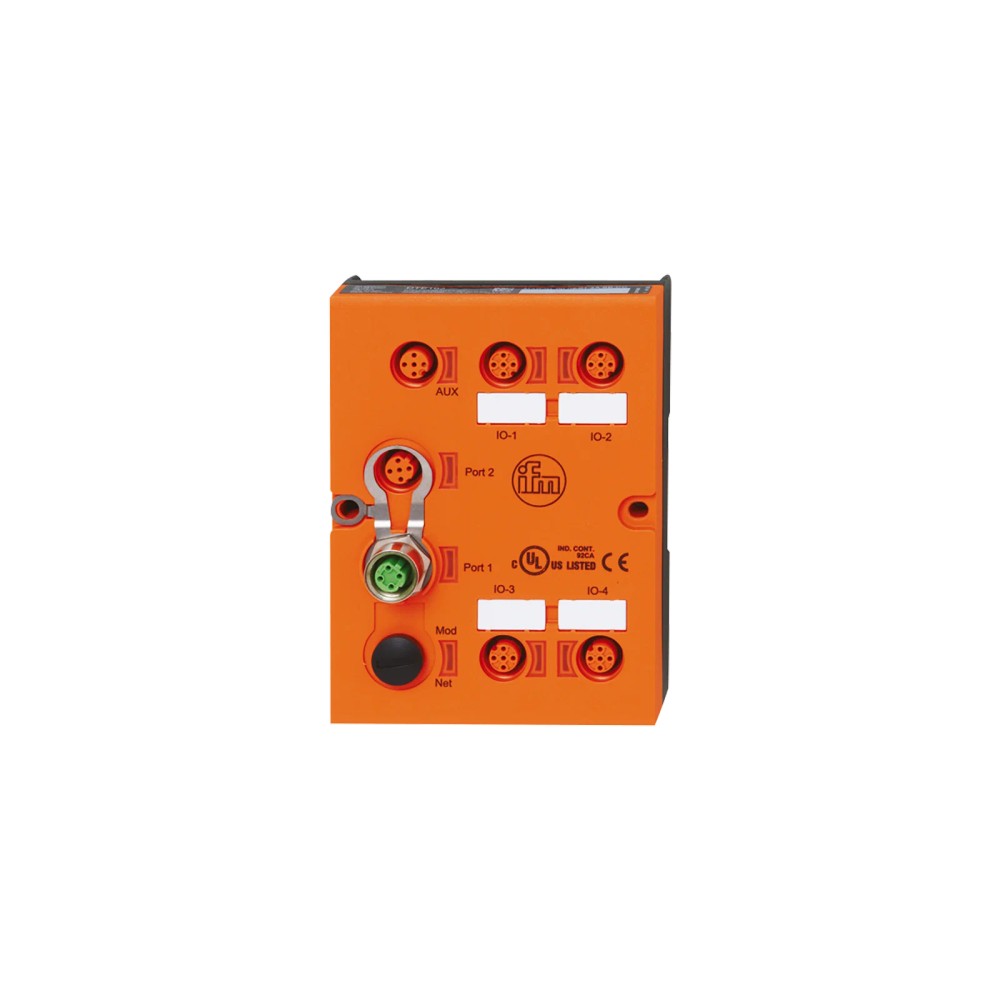

Imagem meramente ilustrativa

R$ 7.647,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DTE104
EAN: 4021179277099
NCM do produto: 84719019

Destaques do Produto Tecnologia RFID LF/HF...mais

Fechar menu

Saiba mais sobre: "DTE104 IFM - Unidade de Avaliação RFID ifm Para 4 cabeças de leitura LF/HF Ethernet IP67"

Destaques do Produto

Tecnologia RFID

LF/HF

Quantidade de cabeças

Até 4, tipos ANT4xx/ANT5xx/ANT600

Comunicação

Ethernet TCP/IP

Alimentação disponível

18...30 V DC

Ambiente de operação

-20...60 °C; IP67

Montagem

Trilho DIN TH35 conforme EN 60715

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DTE104 IFM – Unidade de avaliação RFID LF/HF para até 4 cabeças de leitura/escrita, Ethernet, IP67

A DTE104 é uma unidade de avaliação RFID LF/HF que conecta e avalia dados de até quatro cabeças de leitura/escrita compatíveis dos tipos ANT4xx, ANT5xx e ANT600. Comunica-se por Ethernet TCP/IP e possui grau de proteção IP67. Opera com alimentação de 18 a 30 V DC e temperatura ambiente de -20 a 60 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Unidade de avaliação RFID LF/HF
Cabeças compatíveis indicadas	Até 4 cabeças ANT4xx, ANT5xx ou ANT600
Interface e protocolo	Ethernet; TCP/IP
Grau de proteção	IP67
Alimentação	18...30 V DC
Temperatura ambiente	-20...60 °C
Dimensões	115 x 85 x 46,2 mm
Montagem	Trilho DIN TH35 (EN 60715)
Conexões de processo	4 x M12, codificação A, 5 contatos
Saídas digitais	4

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas RFID LF/HF que utilizem até quatro cabeças de leitura/escrita ANT4xx, ANT5xx ou ANT600.
Instalações que necessitem comunicação Ethernet TCP/IP, alimentação de 18 a 30 V DC e operação ambiente entre -20 e 60 °C.
Montagem em trilho DIN TH35 conforme EN 60715 ou instalação que exija grau de proteção IP67, observadas as condições de montagem e conexão do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir cabeças de leitura/escrita diferentes das famílias ANT4xx, ANT5xx ou ANT600 sem confirmação de compatibilidade do fabricante.
Não selecionar para alimentação fora da faixa especificada de 18 a 30 V DC.
Não selecionar para operação fora da temperatura ambiente de -20 a 60 °C.

APLICAÇÕES E USO

Aplicação documentada: avaliação RFID LF/HF com até quatro cabeças de leitura/escrita das famílias ANT4xx, ANT5xx ou ANT600, conectadas pelas conexões de processo M12 indicadas.
Aplicação documentada: integração em rede Ethernet TCP/IP, com configuração de fábrica informada para endereço IP, máscara de sub-rede e gateway; os parâmetros devem ser conferidos e ajustados à rede da instalação.
Uso em ambiente com temperatura de operação entre -20 e 60 °C e grau de proteção IP67, respeitando montagem, conectores e vedação exigidos pelo fabricante.
Possibilidade de montagem em trilho DIN TH35 conforme EN 60715, conforme o tipo de montagem especificado.

COMO ESCOLHER

Antes de comprar o DTE104 IFM – Unidade de avaliação RFID LF/HF para até 4 cabeças de leitura/escrita, Ethernet, IP67, verifique estes pontos:

Escolha a DTE104 quando

O sistema utilizar até quatro cabeças RFID LF/HF dos tipos ANT4xx, ANT5xx ou ANT600 e exigir comunicação Ethernet TCP/IP. Confirme também disponibilidade de 18 a 30 V DC e compatibilidade da instalação com as conexões M12 indicadas.

Avalie outra unidade quando

A arquitetura exigir mais de quatro cabeças, outro protocolo de comunicação, cabeças de outra família ou alimentação fora de 18 a 30 V DC. A ficha disponível não identifica uma alternativa específica; consulte o fabricante para validar o modelo adequado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Unidade de avaliação RFID LF/HF	Função e tecnologia declaradas para o equipamento.
Aplicação	Para até 4 cabeças de leitura/escrita ANT4xx, ANT5xx ou ANT600	Limite de quantidade e famílias de cabeças indicadas.
Marca	ifm	Fabricante informado no anúncio.
SKU / Part number	DTE104	Identificação do produto.
GTIN	4021179277099	Identificador comercial informado.
Categoria	Comunicação industrial / RFID	Classificação do produto na ficha.
MTTF	108 anos	Valor informado no conjunto de dados do produto; consulte a documentação do fabricante para as condições de referência.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 3000 mA	Limite informado na ficha; considerar no dimensionamento da alimentação.
Conexão de alimentação	1 x M12; codificação A; 2 contatos	Tipo e quantidade de conexões para fontes de alimentação.
Resistência a choques	IEC 60028-2-27; 15 g; 11 ms	Condição de ensaio indicada para resistência a choques.
Resistência a vibrações	IEC 60028-2-6; ±1,6 mm (17...18 Hz) / 2 g (10...150 Hz)	Condições de ensaio indicadas para vibração.

Entradas/saídas
Quantidade de saídas digitais	4	Quantidade declarada de saídas digitais.
Carga de corrente máxima por saída	500 mA; IO 1, 2: 1000 mA; IO 3, 4: 1000 mA	Limites de corrente informados; observe a configuração dos grupos de saídas.
Conexões de processo	4 x M12; codificação A; 5 contatos	Conexões destinadas ao processo conforme ficha.

Interfaces e comunicação
Interface de comunicação	Ethernet	Interface de comunicação declarada.
Protocolo	TCP/IP	Protocolo informado para a interface Ethernet.
Conexões Ethernet	2 x M12; codificação D; 4 contatos	Quantidade, codificação e contatos das conexões Ethernet.
Configuração de fábrica	Endereço IP: 192.168.0.79; máscara: 255.255.255.0; gateway: 192.168.0.100	Parâmetros de rede predefinidos informados; adaptar conforme a rede instalada.

Condições ambientais
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente de operação.
Temperatura de armazenamento	-20...85 °C	Faixa de temperatura especificada para armazenamento.
Grau de proteção	IP67	Grau de proteção declarado; a instalação deve manter as condições de vedação das conexões.

Dados mecânicos
Dimensões	115 x 85 x 46,2 mm	Dimensões externas informadas.
Invólucro	Retangular	Formato declarado.
Tipo de montagem	Montagem em trilho DIN TH35 (EN 60715)	Padrão de montagem informado.
Peso	389 g	Massa informada nos dados do produto.
Materiais	Parte superior: PA Grivory GV5H laranja; TPE; parte inferior: GD-AlSi12	Materiais listados na ficha; a descrição das partes segue o registro fornecido.
Material incluído	Tampa de proteção M12, E73004	Acessório indicado como incluído.

Displays e elementos de operação
Indicadores Ethernet	2 x LED, vermelho/verde	Indicação visual associada à Ethernet TCP/IP conforme ficha.
Indicadores de entradas/saídas	1 x LED verde; 1 x LED amarelo	Indicadores declarados para entradas/saídas.
Indicadores de alimentação	1 x LED verde; 1 x LED amarelo	Indicadores declarados para fontes de alimentação.
Display Ethernet	1 x LED verde; 1 x LED amarelo	Descrição de display/indicadores Ethernet presente nos dados fornecidos.

COMPATIBILIDADE

Comunicação

• Ethernet com protocolo TCP/IP.

• Compatível, conforme aplicação informada, com até quatro cabeças de leitura/escrita RFID LF/HF das famílias ANT4xx, ANT5xx e ANT600.

Conexões

Elétrica Alimentação por 1 conexão M12, codificação A, 2 contatos; tensão de operação de 18...30 V DC. Ethernet por 2 conexões M12, codificação D, 4 contatos. Conexões de processo por 4 conexões M12, codificação A, 5 contatos. Verifique pinagem e cabeamento no datasheet antes da ligação.

Processo Quatro conexões M12 codificação A, 5 contatos, destinadas às conexões de processo/cabeças. Compatibilidade mecânica do conector não confirma, por si só, compatibilidade elétrica: use cabeças ANT4xx, ANT5xx ou ANT600 e valide a configuração no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com até quatro cabeças LF/HF ANT4xx, ANT5xx ou ANT600, Ethernet TCP/IP e alimentação de 18...30 V DC.	✓	Corresponde às famílias de cabeças, quantidade máxima, comunicação e alimentação informadas para a unidade.
Sistema que requer mais de quatro cabeças conectadas à unidade.	✗	A capacidade declarada é de até quatro cabeças.
Rede industrial que exige comunicação por protocolo diferente de Ethernet TCP/IP.	✗	A interface/protocolo indicados para este produto são Ethernet e TCP/IP; não há outro protocolo informado.
Instalação com alimentação diferente de 18...30 V DC.	✗	A tensão de operação especificada é 18...30 V DC.
Aplicação com cabeças de leitura/escrita fora das famílias ANT4xx, ANT5xx e ANT600.	✗	A compatibilidade indicada na ficha se limita às famílias ANT4xx, ANT5xx e ANT600; outras não estão confirmadas.

INSTALAÇÃO

Como instalar o DTE104 IFM – Unidade de avaliação RFID LF/HF para até 4 cabeças de leitura/escrita, Ethernet, IP67

Confirme que as cabeças RFID previstas pertencem às famílias ANT4xx, ANT5xx ou ANT600 e que o total não excede quatro.
Verifique se a alimentação disponível está entre 18 e 30 V DC e se a capacidade da fonte atende ao consumo especificado.
Instale a unidade em trilho DIN TH35 conforme EN 60715, observando o desenho dimensional e as condições do painel.
Conecte a alimentação à conexão M12 codificação A de 2 contatos, seguindo a pinagem indicada no datasheet.
Conecte as cabeças às quatro conexões de processo M12 codificação A de 5 contatos e a rede às conexões Ethernet M12 codificação D de 4 contatos; valide a pinagem no datasheet.
Confira endereço IP, máscara e gateway de fábrica, ajuste-os à rede quando necessário e verifique os indicadores LED após energizar.

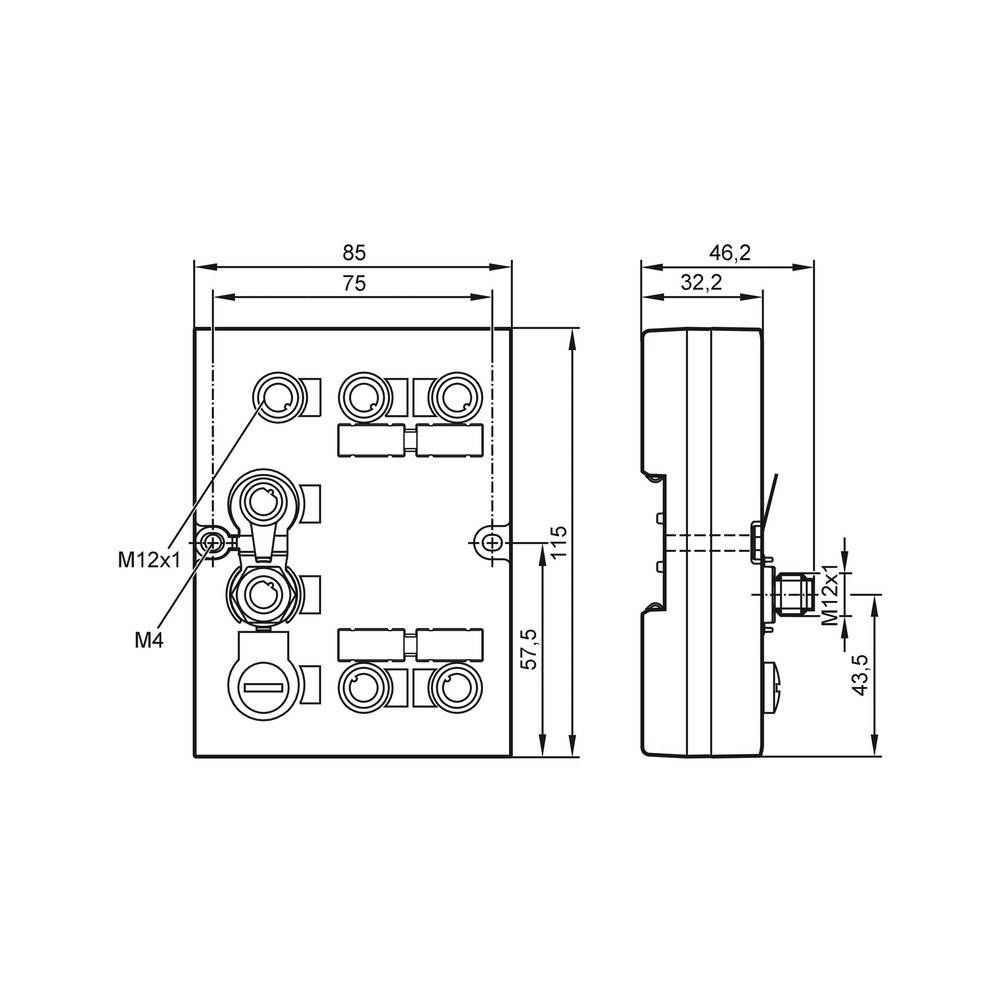

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Tampa de proteção M12, código E73004.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade não inicializa ou apresenta comportamento intermitente.	Alimentação ausente, fora da faixa de 18...30 V DC ou dimensionamento insuficiente em relação ao consumo informado.	Meça a tensão diretamente na conexão de alimentação durante a operação e confira a capacidade da fonte e a ligação M12.
A unidade não aparece na rede Ethernet.	Endereço IP, máscara ou gateway incompatíveis com a rede, ou conexão/cabeamento Ethernet incorretos.	Confira conectores M12 Ethernet, indicadores LED e parâmetros de rede; compare com as configurações de fábrica informadas no datasheet.
Uma cabeça RFID não é reconhecida ou não comunica.	Cabeça fora das famílias ANT4xx, ANT5xx ou ANT600, conexão de processo incorreta ou ligação elétrica incompatível.	Confirme o modelo da cabeça, a porta utilizada e a pinagem M12 codificação A de 5 contatos conforme o datasheet.
A unidade ou uma saída apresenta interrupção sob carga.	Corrente da saída acima do limite especificado ou falha de conexão/alimentação.	Meça a corrente da carga e compare com os limites de corrente declarados por saída e grupo; inspecione alimentação e conexões.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DTE104 em português (Datasheet) Desenho em escala DTE104 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a DTE104 e quantas cabeças RFID ela atende?

É uma unidade de avaliação RFID LF/HF para conectar até quatro cabeças de leitura/escrita ANT4xx, ANT5xx ou ANT600. A comunicação com a rede é Ethernet TCP/IP.

O que acompanha a unidade?

A ficha indica uma tampa de proteção M12, código E73004, como material incluído. Não há outros acessórios especificados nos dados fornecidos.

A DTE104 funciona com qualquer cabeça RFID?

A compatibilidade indicada é com cabeças de leitura/escrita ANT4xx, ANT5xx ou ANT600, até quatro unidades. Para outras famílias, confirme a compatibilidade com o fabricante.

Posso usar a DTE104 com alimentação de 24 V DC?

Sim. 24 V DC está dentro da faixa de operação especificada, de 18 a 30 V DC.

Ela serve para conectar mais de quatro cabeças?

Não conforme a capacidade informada: a DTE104 é especificada para até quatro cabeças. Para uma quantidade maior, consulte o fabricante sobre outra configuração ou unidade.

A DTE104 comunica por um protocolo diferente de TCP/IP?

A ficha fornecida informa Ethernet TCP/IP. Não há outro protocolo de comunicação especificado para este produto.

A unidade está ligada, mas não aparece na rede; o que devo verificar?

Confira o cabeamento e os LEDs Ethernet e valide endereço IP, máscara e gateway. Os valores de fábrica informados são 192.168.0.79, 255.255.255.0 e 192.168.0.100, respectivamente.

Uma cabeça conectada não é reconhecida: preciso trocar a unidade?

Antes de substituir, confirme se a cabeça é ANT4xx, ANT5xx ou ANT600 e verifique a conexão M12 e sua pinagem no datasheet. A compatibilidade elétrica não é confirmada apenas pelo encaixe mecânico.

Como escolho entre a DTE104 e uma unidade para mais cabeças?

Escolha a DTE104 quando forem necessárias até quatro cabeças compatíveis e comunicação Ethernet TCP/IP. Se a aplicação exceder quatro cabeças, a ficha não identifica um modelo alternativo; valide a seleção com a IFM.

Como montar e ligar a unidade com segurança?

A montagem especificada é em trilho DIN TH35 conforme EN 60715. Consulte o datasheet para pinagem, conecte alimentação e cabeças nas conexões correspondentes e confirme a faixa de tensão antes de energizar.
