Unidade de Avaliação RFID ifm DTE102

Pré-visualizar: DTE102 IFM - Unidade de Avaliação RFID ifm Para 4 cabeças ANT LF/HF Ethernet IP67

DTE102 IFM - Unidade de Avaliação RFID ifm Para 4 cabeças ANT LF/HF Ethernet IP67

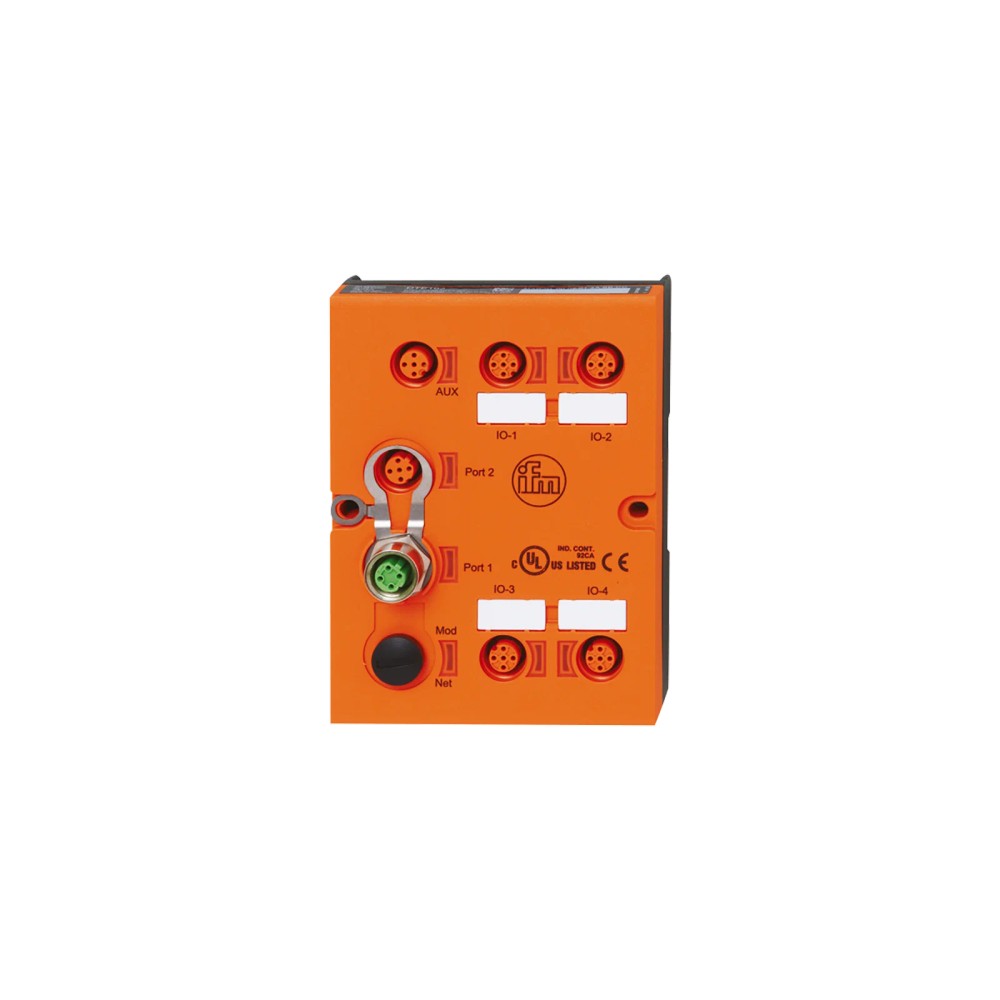

Imagem meramente ilustrativa

R$ 7.683,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DTE102
EAN: 4021179273244
NCM do produto: 84719019

Destaques do Produto Tecnologia RFID LF/HF...mais

Fechar menu

Saiba mais sobre: "DTE102 IFM - Unidade de Avaliação RFID ifm Para 4 cabeças ANT LF/HF Ethernet IP67"

Destaques do Produto

Tecnologia RFID

LF/HF

Número de cabeças

Até 4

Tipos de cabeça

ANT4xx/ANT5xx/ANT600

Protocolo de rede

EtherNet/IP

Alimentação

18...30 V DC

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DTE102 IFM — Unidade de avaliação RFID LF/HF para até 4 cabeças ANT4xx/ANT5xx/ANT600, Ethernet, IP67

A DTE102 é uma unidade de avaliação RFID LF/HF que conecta até quatro cabeças de leitura/escrita dos tipos ANT4xx, ANT5xx ou ANT600. A comunicação Ethernet utiliza protocolo EtherNet/IP. Opera com alimentação de 18 a 30 V DC e temperatura ambiente de -20 a 60 °C; seu invólucro tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia RFID	LF/HF
Cabeças compatíveis declaradas	Até 4, tipos ANT4xx/ANT5xx/ANT600
Protocolo	EtherNet/IP
Interface de comunicação	Ethernet
Alimentação	18...30 V DC
Grau de proteção	IP67
Temperatura ambiente	-20...60 °C
Dimensões	115 x 85 x 46,2 mm
Conexões	4 x M12 para processo; 2 x M12 para Ethernet; 1 x M12 para alimentação

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que necessitam avaliar até quatro cabeças de leitura/escrita RFID IFM dos tipos ANT4xx, ANT5xx ou ANT600.
Sistemas que utilizam comunicação Ethernet com protocolo EtherNet/IP e alimentação de 18 a 30 V DC.
Instalação em ambiente com temperatura ambiente entre -20 e 60 °C, respeitando as condições de conexão e montagem do fabricante.

⚠ Considere outro se precisa de:

Não selecione para conectar cabeças diferentes das famílias ANT4xx, ANT5xx ou ANT600 sem confirmação explícita de compatibilidade no fabricante.
Não selecione se a aplicação exigir protocolo de comunicação diferente de EtherNet/IP sem validar a compatibilidade da arquitetura.
Não use fora da faixa de alimentação de 18 a 30 V DC ou da temperatura ambiente de -20 a 60 °C.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: avaliação de até quatro cabeças de leitura/escrita RFID ANT4xx, ANT5xx ou ANT600.
Integração de unidade RFID em sistema de comunicação industrial Ethernet com protocolo EtherNet/IP, desde que alimentação, cabeamento e configuração de rede atendam ao datasheet.
Instalação em ambiente com temperatura ambiente de -20 a 60 °C e proteção IP67, observadas as condições de montagem e conexão especificadas pelo fabricante.
Possibilidade inferida: identificação ou rastreamento de itens por RFID em uma máquina ou linha de produção; a ficha não descreve setores, materiais identificados, alcance de leitura ou desempenho de aplicação. Validar esses aspectos com as cabeças e os transponders escolhidos.

COMO ESCOLHER

Antes de comprar o DTE102 IFM — Unidade de avaliação RFID LF/HF para até 4 cabeças ANT4xx/ANT5xx/ANT600, Ethernet, IP67, verifique estes pontos:

Escolha a DTE102 quando

A aplicação exigir uma unidade de avaliação RFID LF/HF para até quatro cabeças ANT4xx, ANT5xx ou ANT600, com comunicação EtherNet/IP e alimentação de 18 a 30 V DC.

Verifique outra opção quando

A quantidade ou os tipos de cabeças não corresponderem aos declarados, ou quando a rede exigir protocolo diferente. Confirme no datasheet ou com o fabricante se a configuração pretendida é suportada; a ficha disponível não especifica compatibilidade com outros protocolos ou famílias.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Unidade de avaliação RFID LF/HF	Identificação do dispositivo.
Tecnologia	RFID LF/HF	Tecnologia declarada para a unidade.
Aplicação	Até 4 cabeças de leitura/escrita ANT4xx/ANT5xx/ANT600	Limite e famílias declarados para a aplicação.
Marca	ifm	Fabricante/marca informados na ficha.
Modelo / SKU / Part number	DTE102	Identificação do produto.
GTIN	4021179273244	Identificação comercial.
Categoria	Comunicação industrial	Classificação do produto.
NCM	8471.90.19	Código fiscal informado no cadastro.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 3000 mA	Limite indicado na ficha.
Conexão de alimentação	1 x M12; codificação A; 2 contatos	Conexão elétrica especificada para fontes de alimentação.

Interfaces e comunicação
Interface de comunicação	Ethernet	Interface de comunicação declarada.
Protocolo	EtherNet/IP	Protocolo informado no cadastro do produto.
Conexão Ethernet	2 x M12; codificação D; 4 contatos	Conexões físicas declaradas para Ethernet.
Endereço IP de fábrica	192.168.0.79	Configuração de fábrica informada.
Máscara de sub-rede de fábrica	255.255.255.0	Configuração de fábrica informada.
Endereço IP do gateway de fábrica	192.168.0.100	Configuração de fábrica informada.

Conexões de processo e saídas
Conexão de processo	4 x M12; codificação A; 5 contatos	Conexões declaradas para as cabeças de leitura/escrita.
Quantidade de saídas digitais	4	Quantidade declarada na ficha.
Carga de corrente máxima por saída	500 mA; IO 1,2: 1000 mA; IO 3,4: 1000 mA	Limites informados; observar a especificação por grupo de saídas.

Displays e elementos de indicação
Display Ethernet	1 x LED verde / 1 x LED amarelo	Indicadores declarados para Ethernet.
Display EtherNet/IP	2 x LED vermelho / verde	Indicadores declarados para EtherNet/IP.
Display de entradas/saídas	1 x LED verde / 1 x LED amarelo	Indicadores declarados para entradas/saídas.
Display de fontes de alimentação	1 x LED verde / 1 x LED amarelo	Indicadores declarados para fontes de alimentação.

Condições ambientais e resistência
Temperatura ambiente	-20...60 °C	Faixa de operação declarada.
Temperatura de armazenamento	-20...85 °C	Faixa de armazenamento declarada.
Grau de proteção	IP67	Grau de proteção informado para o invólucro; seguir as condições de instalação do fabricante.
Resistência a choques	IEC 60068-2-27; 15 g; 11 ms	Condição de ensaio declarada.
Resistência a vibrações	IEC 60028-2-6; ±1,6 mm (17...18 Hz) / 2 g (10...150 Hz)	Condições de ensaio declaradas na ficha.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado no cadastro.
Dimensões	115 x 85 x 46,2 mm	Dimensões declaradas.
Peso	388 g	Peso informado nos atributos do produto.
Tipo de montagem	Montagem segundo as normas DIN; TH35 (EN 60715)	Tipo de montagem declarado.
Materiais do invólucro	Parte superior: PA Grivory GV5H laranja; parte superior: TPE; parte inferior: GD-AlSi12	Materiais conforme cadastrados; a ficha repete a indicação de parte superior para dois materiais.
Tampa de proteção incluída	M12, E73004	Material incluído informado na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
MTTF	108,28 anos	Valor informado no cadastro; consultar datasheet para condições e metodologia aplicáveis.

COMPATIBILIDADE

Comunicação

• Ethernet; protocolo EtherNet/IP.

• Compatível, conforme aplicação declarada, com até quatro cabeças de leitura/escrita IFM dos tipos ANT4xx, ANT5xx ou ANT600.

Conexões

Elétrica Alimentação por 1 x M12, codificação A, 2 contatos; tensão de operação de 18...30 V DC. Ethernet por 2 x M12, codificação D, 4 contatos. Conexões de processo por 4 x M12, codificação A, 5 contatos. A compatibilidade elétrica de cabeamento e dispositivos conectados deve ser validada conforme o datasheet.

Processo Quatro conexões M12, codificação A, 5 contatos, para cabeças de leitura/escrita. Aplicação declarada para tipos ANT4xx/ANT5xx/ANT600; a ficha não detalha compatibilidade mecânica de cada variante de cabeça.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema RFID LF/HF com até quatro cabeças ANT4xx, ANT5xx ou ANT600 e rede EtherNet/IP	✓	Corresponde à aplicação e ao protocolo declarados para a unidade.
Sistema que necessita conectar mais de quatro cabeças	✗	A aplicação especificada é para até quatro cabeças.
Sistema com cabeças de outra família sem validação do fabricante	✗	A ficha declara apenas ANT4xx/ANT5xx/ANT600; não confirma outras famílias.
Alimentação fora de 18...30 V DC	✗	A tensão de operação declarada é de 18...30 V DC.
Ambiente com temperatura fora de -20...60 °C	✗	A faixa de temperatura ambiente declarada é de -20...60 °C.
Rede que exige protocolo diferente de EtherNet/IP	✗	A ficha identifica EtherNet/IP; não declara suporte a outros protocolos.

INSTALAÇÃO

Como instalar o DTE102 IFM — Unidade de avaliação RFID LF/HF para até 4 cabeças ANT4xx/ANT5xx/ANT600, Ethernet, IP67

Confirme que a aplicação utiliza até quatro cabeças ANT4xx, ANT5xx ou ANT600 e que a arquitetura de comunicação requer EtherNet/IP.
Instale a unidade conforme o tipo de montagem declarado: trilho TH35 (EN 60715), respeitando as instruções do fabricante.
Verifique se a fonte fornece 18...30 V DC e conecte-a à conexão M12 de alimentação, codificação A, 2 contatos, conforme o datasheet.
Conecte as cabeças às quatro conexões de processo M12, codificação A, 5 contatos, usando pinagem e cabeamento definidos pelo fabricante.
Conecte a rede às conexões Ethernet M12, codificação D, 4 contatos; confira os parâmetros de rede, incluindo as configurações de fábrica quando aplicáveis.
Antes da operação, confira os indicadores LED, a vedação das conexões e as condições ambientais; consulte a folha de dados para pinagem e instruções completas.

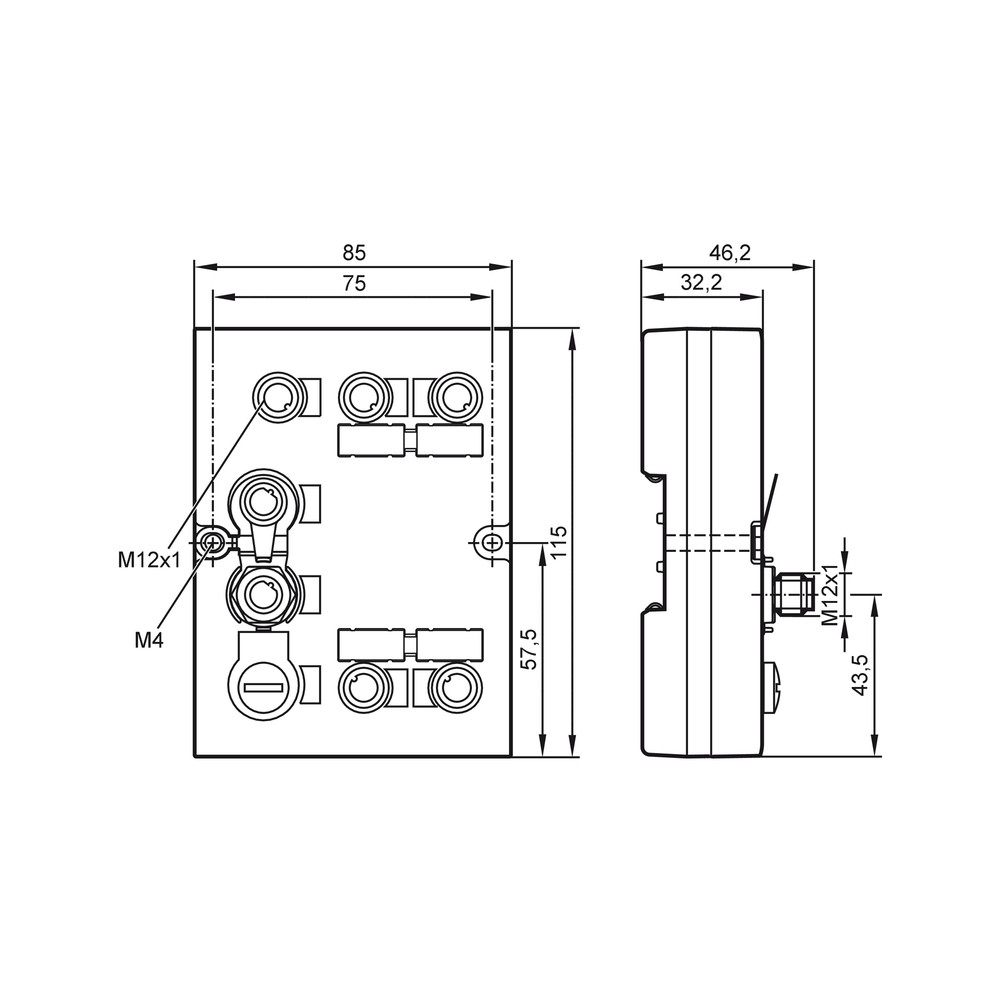

Desenho Dimensional

ACESSÓRIOS

Tampa de proteção M12, código E73004.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade não inicia ou apresenta indicação de alimentação anormal.	Alimentação ausente, polaridade ou conexão incorreta, ou tensão fora da faixa de 18...30 V DC.	Meça a tensão na conexão de alimentação e confira a conexão M12, a fonte e o indicador LED de alimentação conforme o datasheet.
O controlador não estabelece comunicação com a unidade.	Conexão Ethernet incorreta, parâmetros de rede incompatíveis ou configuração diferente da rede do controlador.	Verifique o cabeamento e os LEDs de Ethernet/EtherNet/IP; confira endereço IP, máscara e gateway configurados na unidade e no sistema.
Uma cabeça RFID conectada não é reconhecida ou não opera.	Cabeça fora das famílias declaradas, conexão de processo incorreta ou falha no cabeamento.	Confirme que a cabeça é ANT4xx, ANT5xx ou ANT600, revise a conexão M12 e compare a pinagem com o datasheet.
Uma saída digital não comanda a carga esperada.	Carga ou ligação incompatível com os limites de corrente por saída, ou conexão de processo incorreta.	Confira a ligação e meça a corrente da carga; compare com os limites especificados para a saída e o grupo IO correspondente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DTE102 — português (Datasheet) Desenho em escala DTE102 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a DTE102 e com quais cabeças RFID ela trabalha?

É uma unidade de avaliação RFID LF/HF para até quatro cabeças de leitura/escrita ANT4xx, ANT5xx ou ANT600. A comunicação de rede é Ethernet com protocolo EtherNet/IP.

O que acompanha a unidade?

A ficha informa uma tampa de proteção M12, código E73004, como material incluído. A embalagem é indicada como uma peça; outros itens não estão especificados.

A DTE102 funciona com qualquer cabeça RFID ou protocolo de rede?

A aplicação declarada é para cabeças ANT4xx, ANT5xx ou ANT600 e o protocolo informado é EtherNet/IP. A ficha não confirma outras famílias de cabeças nem outros protocolos.

Posso ligar mais de quatro cabeças à DTE102?

Não conforme a aplicação documentada: a unidade é indicada para até quatro cabeças. Para uma quantidade superior, consulte o fabricante sobre outra configuração ou unidade.

A unidade não aparece na rede: o que devo verificar antes de substituí-la?

Confira primeiro o cabeamento Ethernet, os indicadores LED e os parâmetros de rede configurados. A ficha informa como padrão IP 192.168.0.79, máscara 255.255.255.0 e gateway 192.168.0.100.

Uma cabeça conectada não é reconhecida; a unidade pode estar com defeito?

Antes de substituir a unidade, confirme se a cabeça é ANT4xx, ANT5xx ou ANT600 e revise a conexão e a pinagem M12 conforme o datasheet. A ficha não permite concluir compatibilidade com outras famílias.

Devo comprar a unidade com as cabeças RFID ou separadamente?

A DTE102 é a unidade de avaliação; a ficha não declara que as cabeças estejam incluídas. Confirme separadamente a quantidade e os tipos de cabeças necessários para a aplicação.

Quando devo escolher a DTE102 em vez de outra unidade RFID?

Escolha-a quando precisar conectar até quatro cabeças ANT4xx, ANT5xx ou ANT600 e usar Ethernet com EtherNet/IP. Se a aplicação exigir outro protocolo ou famílias diferentes, valide outra opção com o fabricante.

Como devo instalar e conectar a DTE102?

A montagem declarada é em trilho TH35 (EN 60715), com alimentação de 18...30 V DC e conexões M12 para alimentação, Ethernet e processo. Siga a pinagem do datasheet e confira a vedação das conexões antes da operação.

A DTE102 pode operar fora de sua faixa de temperatura?

A temperatura ambiente declarada para operação é de -20 a 60 °C; não considere validada a operação fora dessa faixa. Consulte o fabricante para avaliar condições diferentes.

GLOSSÁRIO TÉCNICO

RFID LF/HF

Tecnologia de identificação por radiofrequência nas faixas LF/HF indicadas para esta unidade.

Unidade de avaliação

Dispositivo que conecta e avalia as cabeças de leitura/escrita RFID especificadas para a aplicação.

EtherNet/IP

Protocolo de comunicação industrial indicado para a interface Ethernet do produto.

IP67

Grau de proteção declarado para o invólucro; a instalação deve respeitar as condições do fabricante.

TH35

Tipo de trilho de montagem declarado conforme EN 60715.
