Unidade de Avaliação IFM DS2505

Pré-visualizar: DS2505 IFM - Unidade de Avaliação IFM Monitoramento de Deslize e Sincronismo 0.1-400Hz 110-240VAC/DC

DS2505 IFM - Unidade de Avaliação IFM Monitoramento de Deslize e Sincronismo 0.1-400Hz 110-240VAC/DC

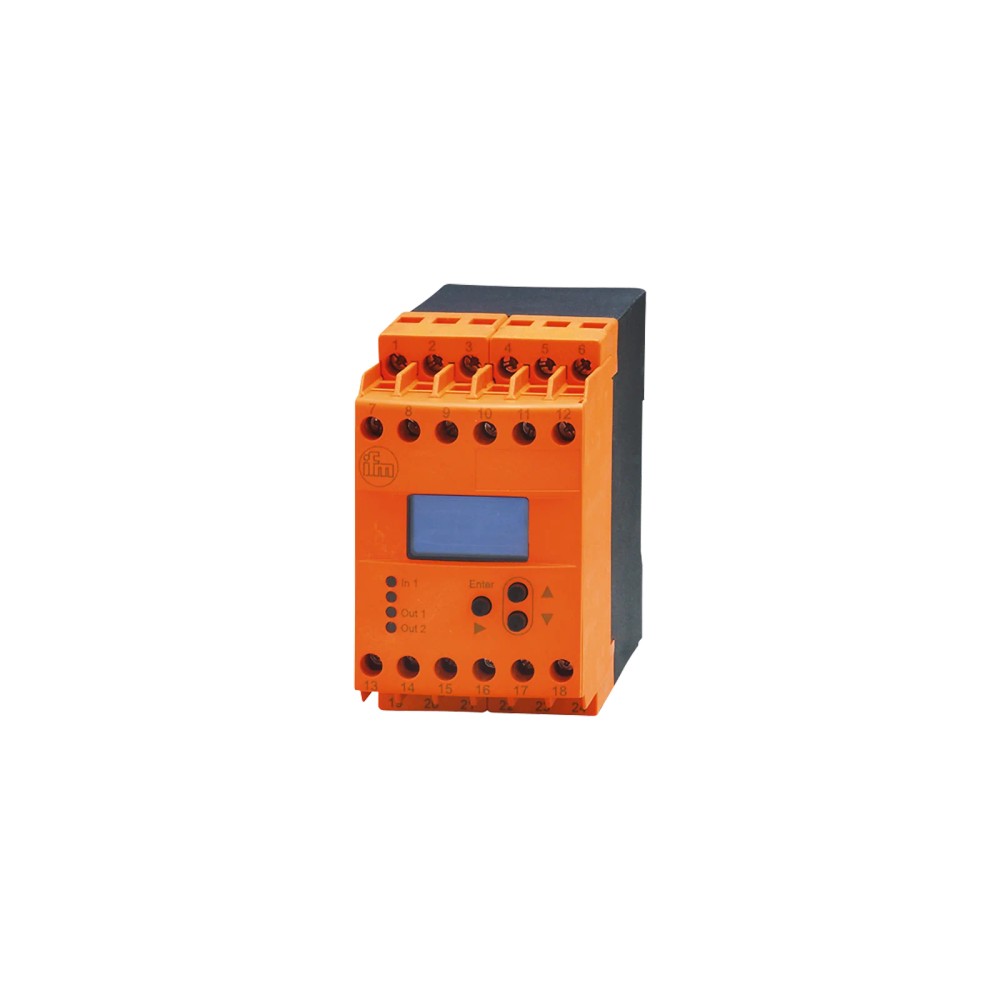

Imagem meramente ilustrativa

R$ 5.275,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DS2505
EAN: 4021179270250
NCM do produto: 90292010

Destaques do Produto Tensão 110-240VAC/DC...mais

Fechar menu

Saiba mais sobre: "DS2505 IFM - Unidade de Avaliação IFM Monitoramento de Deslize e Sincronismo 0.1-400Hz 110-240VAC/DC"

Destaques do Produto

Tensão

110-240VAC/DC

Frequência

0.1-400Hz

Saídas

2 Relés

Montagem

Trilho TH35

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DS2505 IFM - Unidade de Avaliação IFM Monitoramento de Deslize e Sincronismo 0.1-400Hz 110-240VAC/DC

O DS2505 é uma unidade de avaliação por microprocessador para o monitoramento preciso de deslize e sincronismo em eixos e esteiras. Com alcance de 0,1 a 400 Hz, o dispositivo processa pulsos para garantir a operação sincronizada e inclui um display OLED para status. Possui duas saídas de relé de 6A e é compatível com tensão de 110-240VAC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	DS2505
Tensão de Alimentação	110-240 VAC/DC
Frequência de Operação	0.1-400 Hz
Saídas de Relé	2
Grau de Proteção	IP 50
Tipo de Montagem	TH35
Dimensões	78 x 45 x 124,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de esteiras transportadoras com risco de deslize.
Sistemas de sincronismo de eixos em máquinas rotativas.
Painéis elétricos padrão DIN que utilizam trilho TH35.

⚠ Considere outro se precisa de:

Ambientes com poeira condutiva ou umidade acima de 80% (o dispositivo possui IP50).
Aplicações que excedam a frequência de 400 Hz.
Instalações que requerem conexão via protocolo de rede industrial (ex: PROFINET/EtherNet/IP).

APLICAÇÕES E USO

Monitoramento de deslize em correias transportadoras.
Detecção de diferença de sincronismo entre motores e eixos.
Avaliação de diferença de pulsos para controle de segurança de processos.

COMO ESCOLHER

Antes de comprar o DS2505 IFM - Unidade de Avaliação IFM Monitoramento de Deslize e Sincronismo 0.1-400Hz 110-240VAC/DC, verifique estes pontos:

Quando escolher o DS2505

Utilize este modelo quando for necessário monitorar desvios de sincronismo entre dois eixos ou detectar deslize de correias com alta confiabilidade e feedback visual via display.

Quando buscar alternativas

Busque outras opções se a aplicação exigir comunicação via rede industrial (como PROFIBUS/PROFINET) ou se a frequência de pulsos for superior a 400 Hz.

ESPECIFICAÇÕES TÉCNICAS

Área de Aplicação
Função	Monitoramento de deslize e sincronização	Aplicação primária do dispositivo.

Dados Elétricos
Tensão nominal AC	110-240 V	Tensão de operação padrão industrial.
Consumo de potência	3 W	Eficiência energética em operação.

Saídas
Quantidade de saídas de relé	2	Contatos disponíveis para acionamento.
Poder de corte	6 A (250 V AC, 30 V DC)	Limites para carga ôhmica.

Faixa de Medição
Alcance de medição	0.1-400 Hz	Faixa de frequência operacional.

Condições Ambientais
Grau de proteção	IP 50	Proteção contra poeira para o invólucro.
Temperatura ambiente	-40...60 °C	Faixa de operação térmica.

Dados Mecânicos
Dimensões	78 x 45 x 124,7 mm	Espaço ocupado no trilho DIN.
Montagem	TH35 (EN 60715)	Padrão de fixação em painel.

Displays
Display	OLED, 128 x 64 pixels	Interface de leitura local.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Bornes de câmera dupla (2 x 2.5 mm²)

Processo Terminal de conexão de bornes de câmera dupla

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de esteiras com sensores indutivos	✓	O dispositivo aceita sinais de pulso padrão dentro da faixa de 0,1 a 400 Hz.
Ambientes industriais com trilho DIN TH35	✓	A fixação é compatível com o padrão EN 60715.
Necessidade de comunicação fieldbus	✗	O dispositivo é uma unidade de avaliação dedicada sem protocolos de rede integrados.

INSTALAÇÃO

Como instalar o DS2505 IFM - Unidade de Avaliação IFM Monitoramento de Deslize e Sincronismo 0.1-400Hz 110-240VAC/DC

Desligue a alimentação principal do painel.
Fixe o dispositivo no trilho DIN TH35 até ouvir o clique de travamento.
Conecte os cabos dos sensores nas entradas designadas.
Realize a conexão das saídas de relé nos bornes de câmera dupla.
Conecte a alimentação elétrica de 110-240VAC/DC.
Ligue a alimentação e configure os limites de monitoramento através do display.

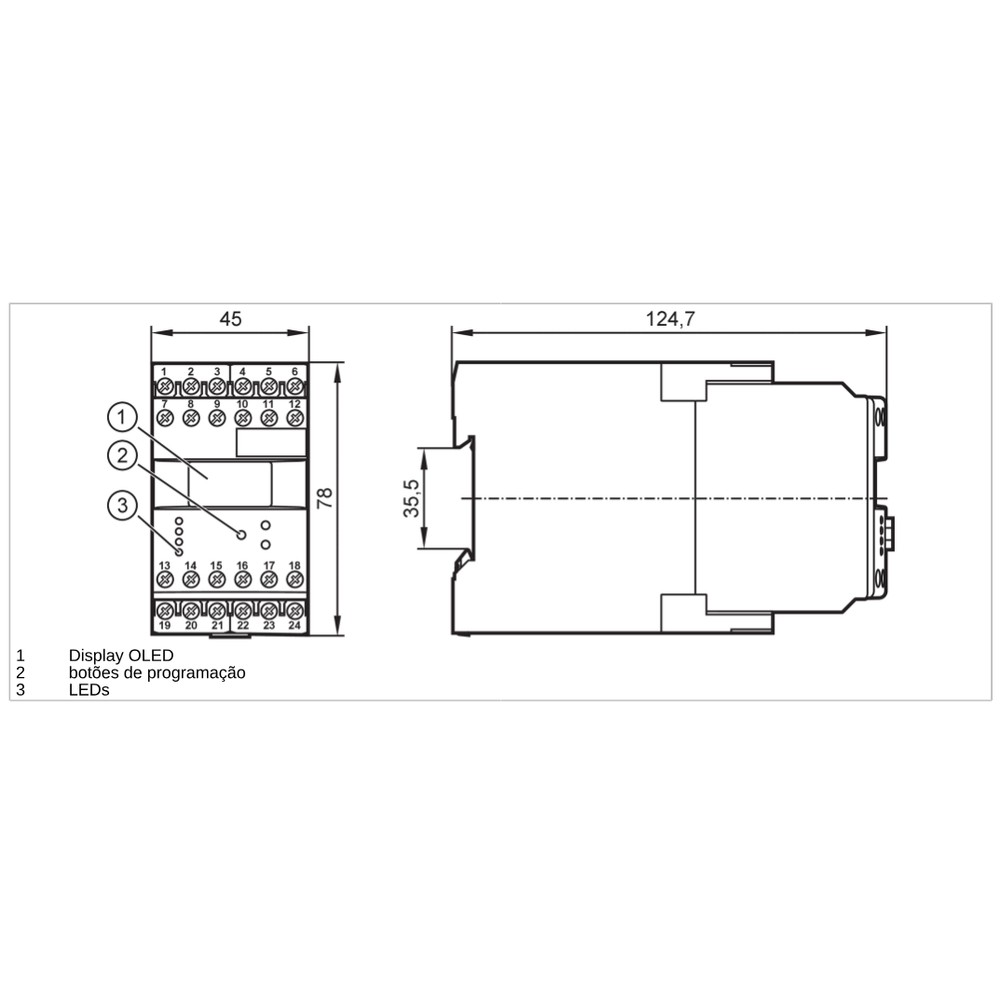

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display OLED apagado	Falha na alimentação de energia	Medir a tensão nos terminais de entrada (110-240VAC/DC).
Nenhuma detecção de pulso	Fiação incorreta ou fio partido	Testar a continuidade do cabo do sensor até o borne de entrada.
Leitura errática ou inexistente	Frequência fora da faixa de medição	Verificar se a frequência de pulsos está entre 0,1 e 400 Hz.
Falhas intermitentes	Terminal frouxo	Reapertar os bornes de câmera dupla conforme especificado.

DOCUMENTAÇÃO TÉCNICA

Datasheet DS2505 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a unidade de avaliação DS2505?

O DS2505 é uma unidade de avaliação com microprocessador projetada para o monitoramento de deslize e sincronismo de eixos ou esteiras.

Para que serve este dispositivo?

Ela avalia a diferença de pulsos entre dois sensores para detectar falhas de sincronização ou deslize, acionando relés de segurança ou controle.

Este equipamento mede temperatura do motor?

Não, este modelo é destinado exclusivamente ao monitoramento de pulsos e frequência (0,1 a 400 Hz), não possuindo capacidade de leitura de temperatura.

Este modelo é compatível com protocolos de comunicação como CANopen ou IO-Link?

Não, o DS2505 não possui interface de comunicação de campo (fieldbus), sendo um dispositivo de monitoramento de pulso puro.

Por que a saída do relé não está sendo acionada?

O sintoma geralmente indica ausência de chaveamento do relé; a causa provável é a configuração incorreta dos limites de desvio ou falha no sinal de entrada.

O que verificar se o display OLED estiver apagado?

O display OLED deve apresentar informações de status; caso esteja apagado, verifique a tensão nominal de 110-240VAC/DC nos terminais de alimentação.

Qual a vantagem deste dispositivo frente a um relé de pulso simples?

Este modelo é indicado para sistemas que exigem análise de frequência e sincronismo com precisão, possuindo display local; modelos simples apenas realizam a contagem básica.

É necessário comprar algum kit adicional para instalação?

O produto é vendido como uma unidade completa para montagem em trilho DIN, não necessitando de kits adicionais para operação básica.

Como devo fixar o DS2505 no painel?

A instalação deve ser feita em trilho TH35 (conforme norma EN 60715), garantindo que os bornes de câmera dupla estejam bem fixados com condutores adequados.

Qual a procedência e suporte deste produto?

O suporte e faturamento são realizados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e o suporte técnico oficial do fabricante.

GLOSSÁRIO TÉCNICO

Deslize (Slip)

Diferença de velocidade entre dois eixos ou uma esteira e seu motor, monitorada através da comparação de pulsos (Ref.: Função).

Bornes de Câmera Dupla

Tipo de terminal de conexão elétrica que permite uma fixação segura de dois condutores por polo (Ref.: Conexão elétrica).

TH35 (EN 60715)

Padrão de trilho DIN para montagem de componentes industriais em painéis (Ref.: Tipo de montagem).

OLED

Tecnologia de display autoiluminado que oferece alto contraste para visualização de parâmetros (Ref.: Display).

Poder de Corte

Capacidade máxima de corrente e tensão que os contatos do relé podem interromper sob carga ôhmica (Ref.: Poder de corte).
