Contador IFM DP4302 IO-Link - Alta Precisão IP69K

Pré-visualizar: DP4302 IFM - Contador IFM Contagem de pulsos IO-Link IP69K

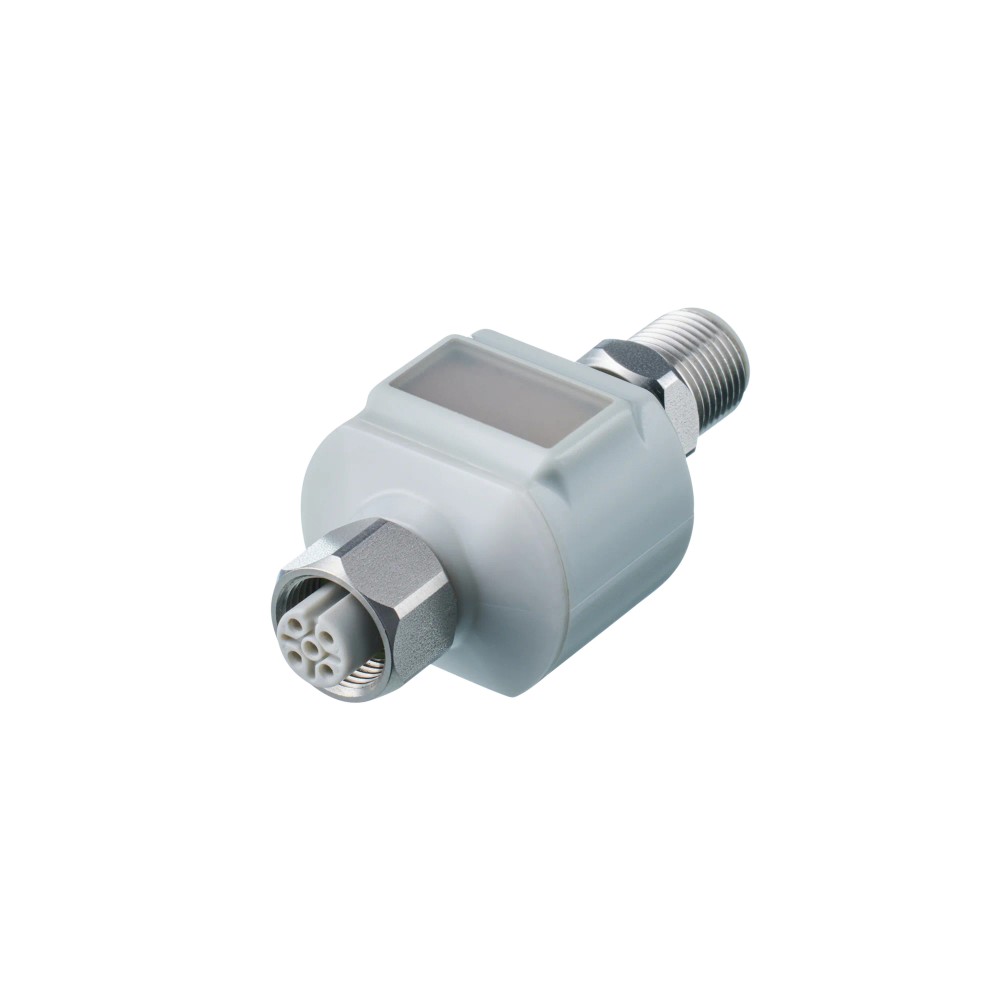

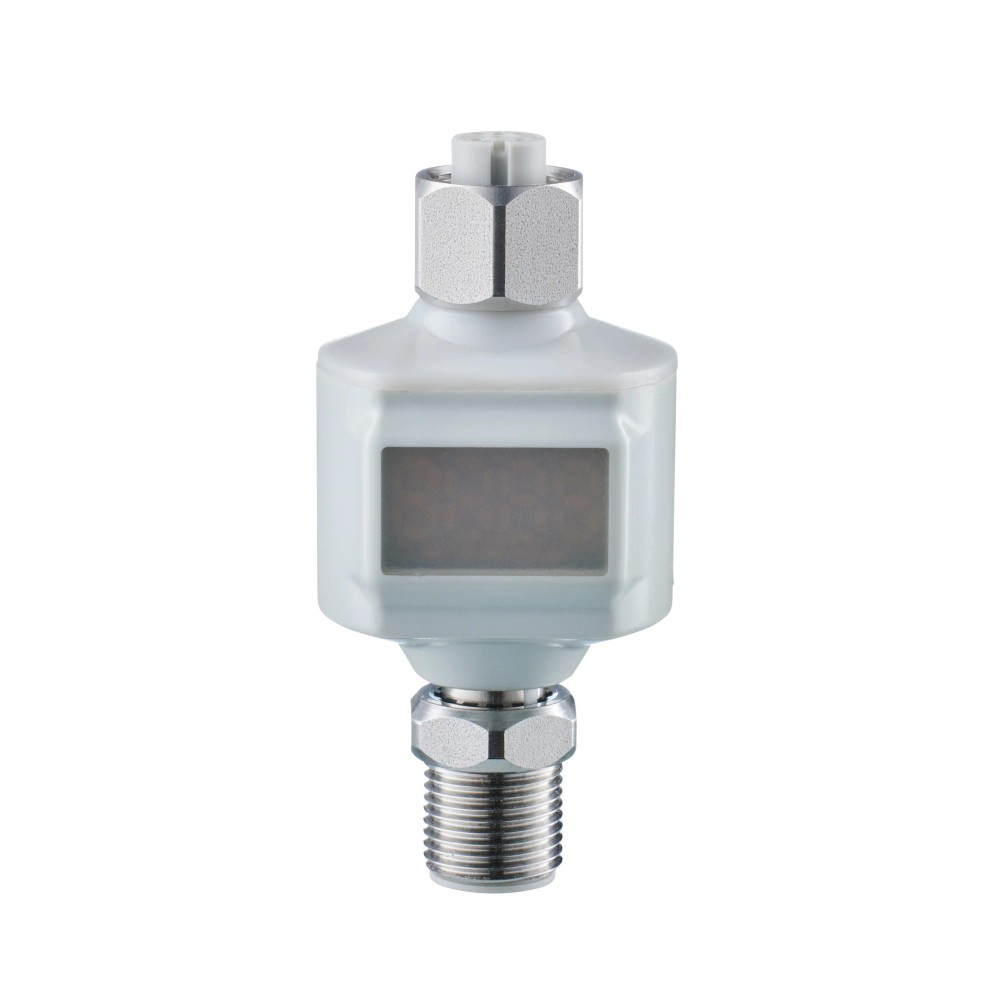

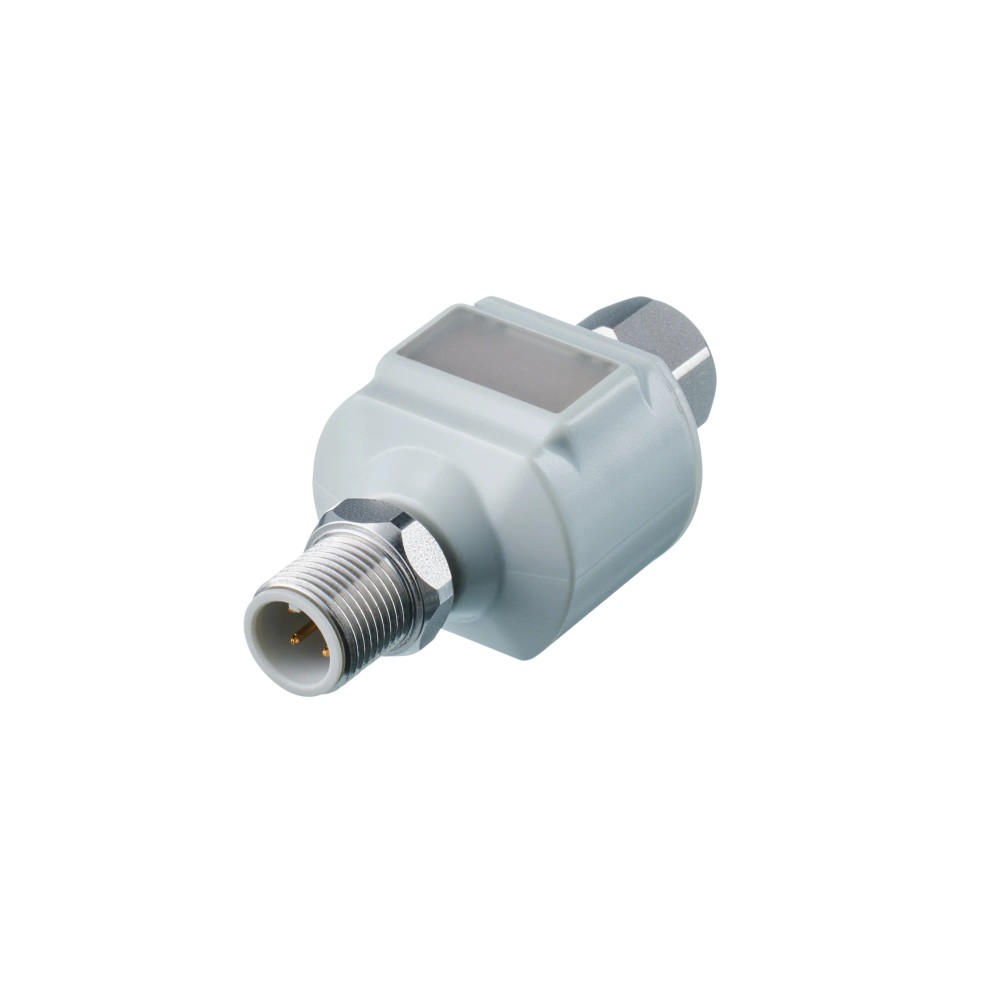

DP4302 IFM - Contador IFM Contagem de pulsos IO-Link IP69K

Imagem meramente ilustrativa

R$ 1.631,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DP4302
EAN: 4021179344555
NCM do produto: 85176229

Destaques do Produto Tipo de aplicação...mais

Fechar menu

Saiba mais sobre: "DP4302 IFM - Contador IFM Contagem de pulsos IO-Link IP69K"

Destaques do Produto

Tipo de aplicação

Contagem e avaliação descentralizadas de pulsos

Frequência máxima indicada

Menor que 2.000 Hz

Comunicação

IO-Link 1.1, COM2

Alimentação

18 a 30 V DC; 18 a 28 V DC em ambientes úmidos

Conexão elétrica

1 conector M12 reto, codificação A, 4 contatos

Proteção

IP67 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Contador IFM DP4302 com IO-Link, contagem de pulsos e proteção IP67/IP69K

O IFM DP4302 é um contador para exibição e avaliação descentralizadas de pulsos, destinado a ambientes internos e úmidos. Conta até 1.000.000 de pulsos e permite contagem de lotes de 0 a 9.999. Possui comunicação IO-Link, duas entradas digitais e duas saídas digitais, além de proteção IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM DP4302
Função	Contagem e exibição descentralizada de pulsos
Contador principal	0 a 1.000.000 cnt
Contador de lotes	0 a 9.999 bcnt
Frequência de medição	< 2.000 Hz
Comunicação	IO-Link 1.1; COM2, 38,4 kBaud
Entradas e saídas digitais	2 entradas digitais e 2 saídas digitais
Alimentação	18 a 30 V DC; em ambientes úmidos, 18 a 28 V DC
Grau de proteção	IP67 e IP69K
Dimensões e peso	63 x 30 x 24,5 mm; 77,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Contagem descentralizada de pulsos em instalações internas, inclusive em ambientes úmidos, respeitando as faixas elétricas e ambientais especificadas.
Aplicações que necessitem de contador principal de até 1.000.000 cnt e contador de lotes de 0 a 9.999 bcnt.
Sistemas com comunicação IO-Link 1.1 e master compatível com porta Classe A.

⚠ Considere outro se precisa de:

Aplicações que exijam frequência de medição igual ou superior a 2.000 Hz.
Instalações cuja alimentação em ambiente úmido exceda 28 V DC ou cuja alimentação geral esteja fora de 18 a 30 V DC.
Aplicações externas: a ficha especifica uso em ambientes internos.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: exibição descentralizada e avaliação descentralizada para contagem de pulsos em instalações internas.
Aplicação descrita pelo fabricante: uso em ambientes úmidos, respeitando a alimentação de 18 a 28 V DC indicada para essa condição e os limites ambientais do equipamento.
Possibilidade de uso inferida: integração de uma contagem local em sistema de automação com IO-Link, desde que o master disponha de porta Classe A e seja compatível com IO-Link 1.1/COM2.
A ficha limita a frequência de medição a menos de 2.000 Hz; a adequação a sinais específicos deve ser confirmada considerando as características do sinal e as instruções do fabricante.

COMO ESCOLHER

Antes de comprar o Contador IFM DP4302 com IO-Link, contagem de pulsos e proteção IP67/IP69K, verifique estes pontos:

Escolha o DP4302

Quando a aplicação exigir contagem descentralizada de pulsos, comunicação IO-Link 1.1, frequência de medição inferior a 2.000 Hz e alimentação dentro das faixas especificadas.

Avalie outra configuração

Se a frequência necessária for igual ou superior a 2.000 Hz, se a aplicação exigir uso externo ou se a alimentação disponível não atender às faixas indicadas, confirme os requisitos com o fabricante antes de selecionar o equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / part number	DP4302	Código de identificação do produto.
GTIN	4021179344555	Identificador comercial informado.
Tipo de produto	Contador	Categoria funcional do equipamento.
Aplicação	Exibição descentralizada e unidade de avaliação descentralizada para contagem de pulsos; ambientes úmidos e uso interno	Aplicações descritas na ficha do produto.
Modo SIO	Sim	Modo de operação informado na ficha.

Contagem e medição
Contador principal	0 a 1.000.000 cnt	Faixa de contagem indicada para o contador principal.
Contador de lotes	0 a 9.999 bcnt	Faixa de contagem indicada para lotes.
Frequência de medição	< 2.000 Hz	Limite de frequência informado.

Dados elétricos
Tensão nominal DC	24 V	Valor nominal de alimentação.
Tensão de operação	18 a 30 V DC; em ambientes úmidos, 18 a 28 V DC; SELV/PELV	Faixas de operação e condição indicada para ambiente úmido.
Consumo de corrente	< 380 mA	Limite informado para consumo.
Limitação de corrente de entrada	200 mA	Valor informado para limitação de corrente de entrada.
Proteção contra curto-circuito	Sim	Recurso indicado na ficha.
Função elétrica	PNP/NPN	Tipo de função elétrica indicado; verificar configuração e ligação no datasheet.
Capacidade de carga total	0,2 A	Limite de carga total informado.

Entradas e saídas
Entradas digitais	2 (entrada de contagem: 1; direção de contagem/latch: 1; IEC 61131-2)	Quantidade e funções indicadas para as entradas digitais.
Saídas digitais	2	Quantidade de saídas informada.
Saída	Abertura/fechamento, parametrizável	Comportamento de saída indicado na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação do equipamento.
Revisão IO-Link	1.1	Revisão informada.
Transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Padrão SDCI	IEC 61131-9	Padrão associado à interface informado na ficha.
Classe de porta master exigida	Classe A	Requisito para conexão ao master IO-Link.

Conexão elétrica
Conector	1 x M12, reto, codificação A, 4 contatos	Conexão elétrica informada.
Bloqueio do conector	Aço inoxidável 1.4404/316L	Material indicado para o bloqueio.
Vedação da conexão	FKM	Material da vedação informado.

Condições ambientais
Temperatura de operação	-25 a 60 °C	Faixa de temperatura operacional informada.
Temperatura de armazenamento	-25 a 70 °C	Faixa de armazenamento informada.
Grau de proteção	IP67 e IP69K	Classificações de proteção declaradas; não substituem a verificação das condições de instalação.
Umidade relativa máxima do ar	90%; redução linear até 50% a 40 °C, sem condensação	Condição de umidade informada.
Altitude máxima	4.000 m acima do nível do mar	Limite de altitude indicado.
Grau de sujidade	2	Grau de poluição especificado.
Fluidos e produtos químicos testados	DIN EN ISO 175; método de teste Ecolab 40-1: P3-topax 66, P3-topax 990, Topactive 200, Topactive 500 e Topactive OKTO	Referência e produtos químicos listados na ficha; verificar condições de exposição no datasheet.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado.
Material do invólucro	PA	Material indicado para o invólucro.
Dimensões	63 x 30 x 24,5 mm	Dimensões informadas no anúncio.
Peso	77,3 g	Peso informado no conjunto de dados do produto.
Material da porca	Aço inoxidável 1.4404/316L	Material indicado na ficha.
Material de vedação	FKM	Material da vedação informado.

Displays e elementos de operação
Indicadores	1 LED verde para operação; 2 LEDs amarelos para saídas de comutação	Indicação visual informada.
Display	Display LED de 7 segmentos, vermelho/verde configurável	Características do display indicadas na ficha.

Confiabilidade e certificações
MTTF	317 anos	Valor declarado na ficha; não representa vida útil garantida.
Certificações	UL (Ta máx. 55 °C, arquivo E205959), CE, cULus Listed e UKCA	Certificações e condição de temperatura UL informadas.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud; requer master IO-Link com porta Classe A.

• Modo SIO: disponível.

• Interface física informada: conector M12 reto, codificação A, 4 contatos.

Conexões

Elétrica Conexão elétrica por 1 conector M12 reto, codificação A, 4 contatos; bloqueio em aço inoxidável 1.4404/316L e vedação FKM. Alimentação de 18 a 30 V DC; em ambientes úmidos, 18 a 28 V DC, para SELV/PELV. A ficha informa função elétrica PNP/NPN e duas entradas e duas saídas digitais; consultar o datasheet para atribuição dos pinos e configuração.

Processo Não é indicada uma conexão de processo para tubulação. O produto é um contador retangular para instalação descentralizada; dimensões informadas: 63 x 30 x 24,5 mm. O método de montagem mecânica não está especificado nos dados fornecidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com revisão 1.1, COM2 e porta Classe A	✓	Atende aos requisitos de comunicação e classe de porta informados para o equipamento.
Contagem de pulsos com frequência abaixo de 2.000 Hz	✓	A ficha informa frequência de medição menor que 2.000 Hz.
Operação em ambiente úmido com alimentação de 18 a 28 V DC	✓	Essa faixa é indicada para ambientes úmidos, com alimentação SELV/PELV.
Operação em ambiente úmido com alimentação acima de 28 V DC	✗	A faixa especificada para ambientes úmidos é de 18 a 28 V DC.
Aplicação com frequência igual ou superior a 2.000 Hz	✗	A frequência de medição indicada é menor que 2.000 Hz.
Uso externo	✗	A aplicação informada pelo fabricante é para uso em ambientes internos.

INSTALAÇÃO

Como instalar o Contador IFM DP4302 com IO-Link, contagem de pulsos e proteção IP67/IP69K

Confirme que a função de contagem, a faixa necessária e a frequência do sinal atendem aos limites do DP4302.
Verifique a alimentação disponível: 18 a 30 V DC ou 18 a 28 V DC em ambiente úmido, conforme indicado para SELV/PELV.
Confirme que o master IO-Link utiliza porta Classe A e é compatível com IO-Link 1.1 e COM2, caso a comunicação IO-Link seja usada.
Planeje a instalação mecânica considerando o formato retangular e as dimensões de 63 x 30 x 24,5 mm; consulte o desenho dimensional antes de definir o suporte.
Conecte o equipamento pelo M12 reto, codificação A, 4 contatos, seguindo a atribuição de pinos e o esquema do datasheet.
Após energizar, verifique os LEDs de operação e das saídas, configure os parâmetros necessários e valide a contagem com um sinal conhecido dentro da frequência especificada.

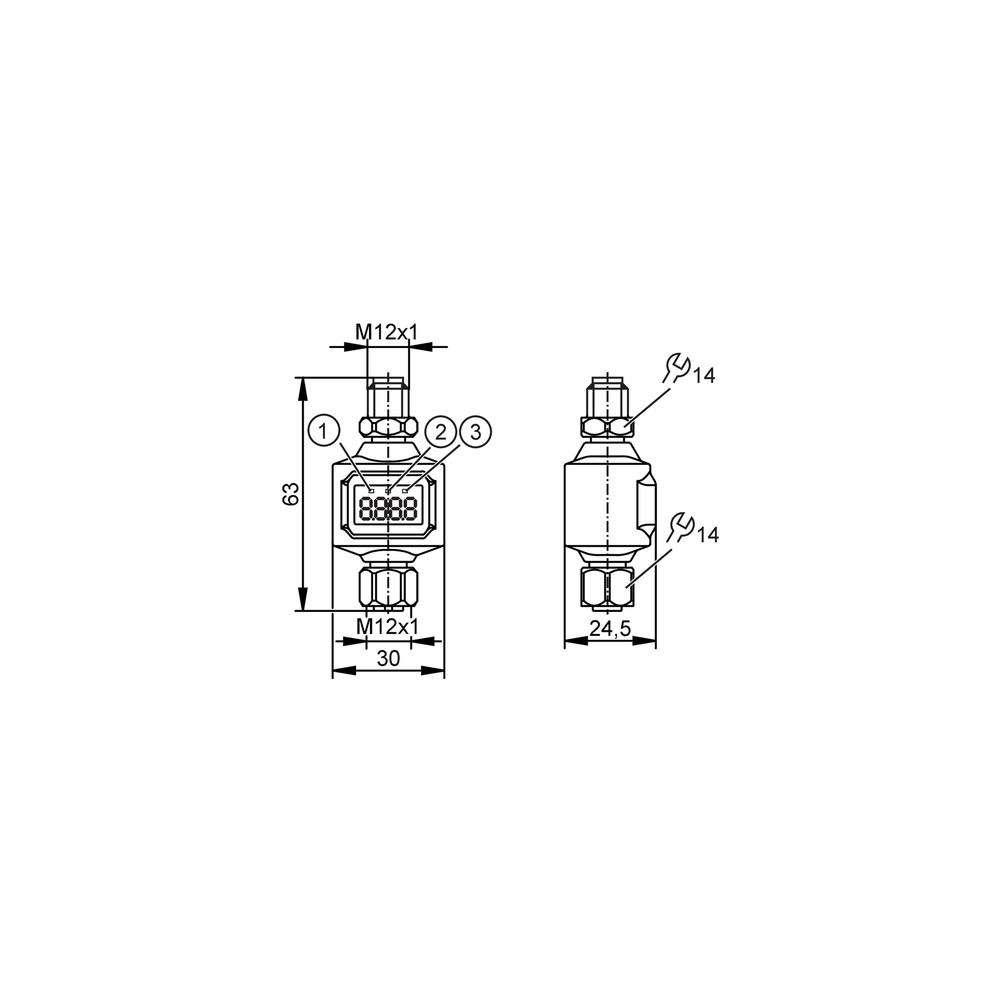

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O contador não registra pulsos.	Alimentação ausente ou fora da faixa, sinal conectado incorretamente ou frequência do sinal fora do limite especificado.	Meça a alimentação nos terminais conforme o datasheet e confira a ligação e as características do sinal, incluindo frequência inferior a 2.000 Hz.
A comunicação IO-Link não é estabelecida.	Master, porta ou configuração incompatível com os requisitos de revisão, taxa ou classe de porta.	Confirme IO-Link 1.1, COM2 a 38,4 kBaud e porta Classe A; verifique também o cabo e a conexão M12.
Uma saída não comuta como esperado.	Parâmetro de saída configurado de forma diferente da lógica esperada ou ligação elétrica inadequada.	Confira a parametrização de abertura/fechamento, a configuração PNP/NPN aplicável e o estado dos LEDs amarelos, consultando o esquema do fabricante.
O equipamento apresenta funcionamento irregular em ambiente úmido.	Alimentação acima da faixa indicada para ambiente úmido, condensação ou instalação fora das condições ambientais especificadas.	Verifique se a alimentação está entre 18 e 28 V DC e compare temperatura e umidade do local com os limites da ficha; confirme as condições de montagem e vedação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DP4302 em português (Datasheet) Desenho em escala do DP4302 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM DP4302 e para que serve?

É um contador para exibição e avaliação descentralizadas de pulsos. Foi especificado para uso interno, inclusive em ambientes úmidos.

Com quais masters IO-Link ele pode trabalhar?

A ficha exige IO-Link 1.1, transferência COM2 a 38,4 kBaud e porta Classe A no master. A compatibilidade final deve ser verificada também na configuração do master.

O produto acompanha cabo ou acessórios?

Não há acessórios informados como inclusos nos dados do anúncio. O produto tem conexão M12; consulte o fornecedor para confirmar o conteúdo comercial do fornecimento.

Posso usar o DP4302 em instalação externa?

A aplicação informada é para ambientes internos, portanto a ficha não confirma uso externo. IP67 e IP69K são graus de proteção declarados e não alteram essa indicação de aplicação.

Ele funciona com frequência de entrada de 2.000 Hz ou mais?

A ficha informa frequência de medição menor que 2.000 Hz. Para sinais iguais ou superiores a esse valor, o DP4302 não atende ao limite especificado.

O display acende, mas a contagem não muda. O que verifico antes de trocar o contador?

Verifique primeiro a alimentação e a ligação do sinal de contagem, além da frequência do sinal. Consulte o datasheet para confirmar a atribuição dos pinos e os parâmetros da entrada.

A saída não comuta; isso significa que o equipamento está com defeito?

Não necessariamente: a saída pode estar parametrizada para outra lógica de abertura/fechamento ou a ligação pode não corresponder à configuração PNP/NPN. Confira os parâmetros, o esquema elétrico e os LEDs amarelos antes de substituir o produto.

Devo comprar o contador sozinho ou preciso de um kit?

Os dados do anúncio não identificam um kit nem relacionam acessórios inclusos, então não é possível confirmar um conjunto de instalação. Verifique se sua aplicação já dispõe do cabo M12 e do master IO-Link necessários à configuração escolhida.

Quando escolher o DP4302 em vez de outro contador?

Escolha-o quando a aplicação exigir contagem descentralizada de pulsos, IO-Link 1.1 e frequência inferior a 2.000 Hz. Se a frequência necessária atingir 2.000 Hz ou mais, selecione uma alternativa com limite documentado para essa condição.

Que cuidados devo ter na instalação e configuração?

Respeite a faixa de alimentação, use a atribuição de pinos indicada no datasheet e confirme a compatibilidade do master e da porta IO-Link. Valide a contagem com um sinal conhecido antes de colocar o equipamento em operação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto usada pelo equipamento para troca de dados com um master compatível. (Ref.: revisão 1.1; IEC 61131-9)

COM2

Modo de transferência IO-Link indicado para o DP4302, com taxa de 38,4 kBaud. (Ref.: COM2, 38,4 kBaud)

SELV/PELV

Categorias de alimentação de baixa tensão de segurança/proteção indicadas para as faixas de operação do equipamento. (Ref.: tensão de operação 18 a 30 V DC; 18 a 28 V DC em ambientes úmidos)

PNP/NPN

Tipos de função elétrica indicados para entradas ou saídas; a ligação deve seguir a configuração e o esquema do fabricante. (Ref.: função elétrica PNP/NPN)

IP69K

Grau de proteção declarado para o invólucro; a adequação depende das condições de instalação e das especificações completas do fabricante. (Ref.: grau de proteção IP67 e IP69K)
