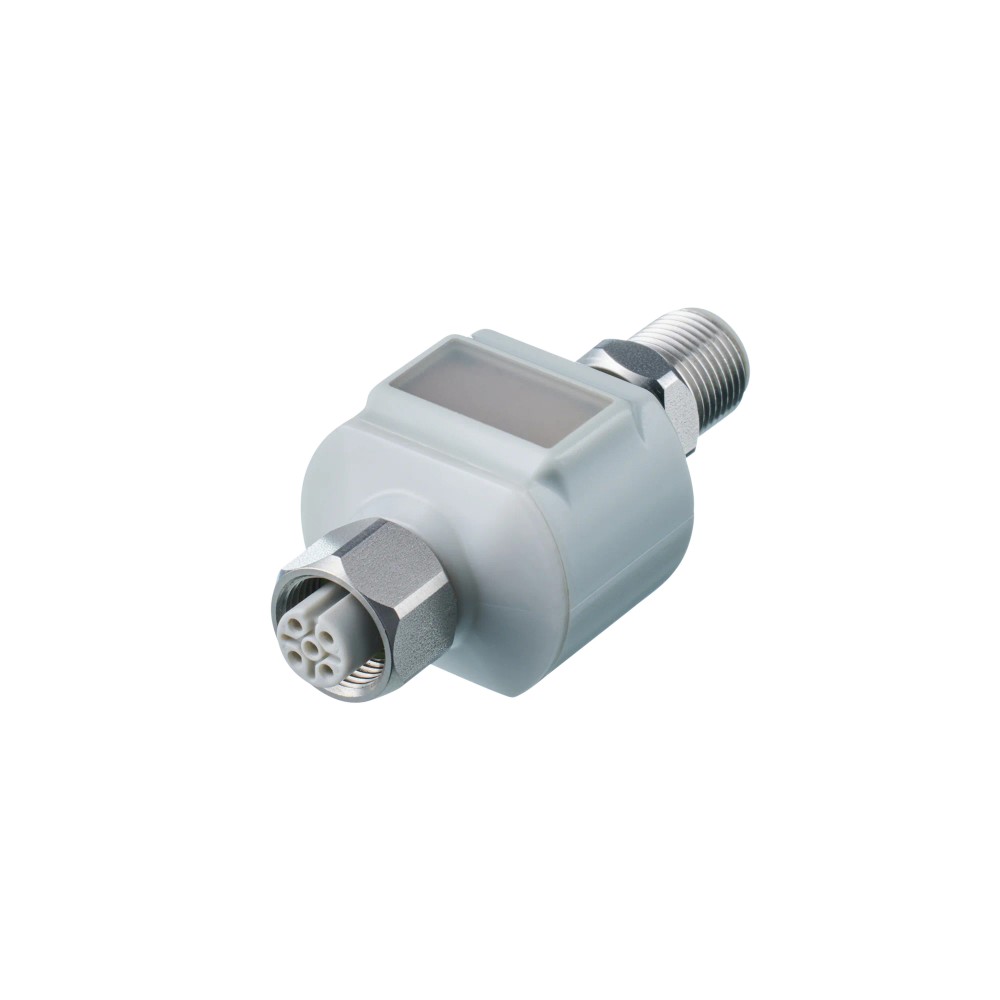

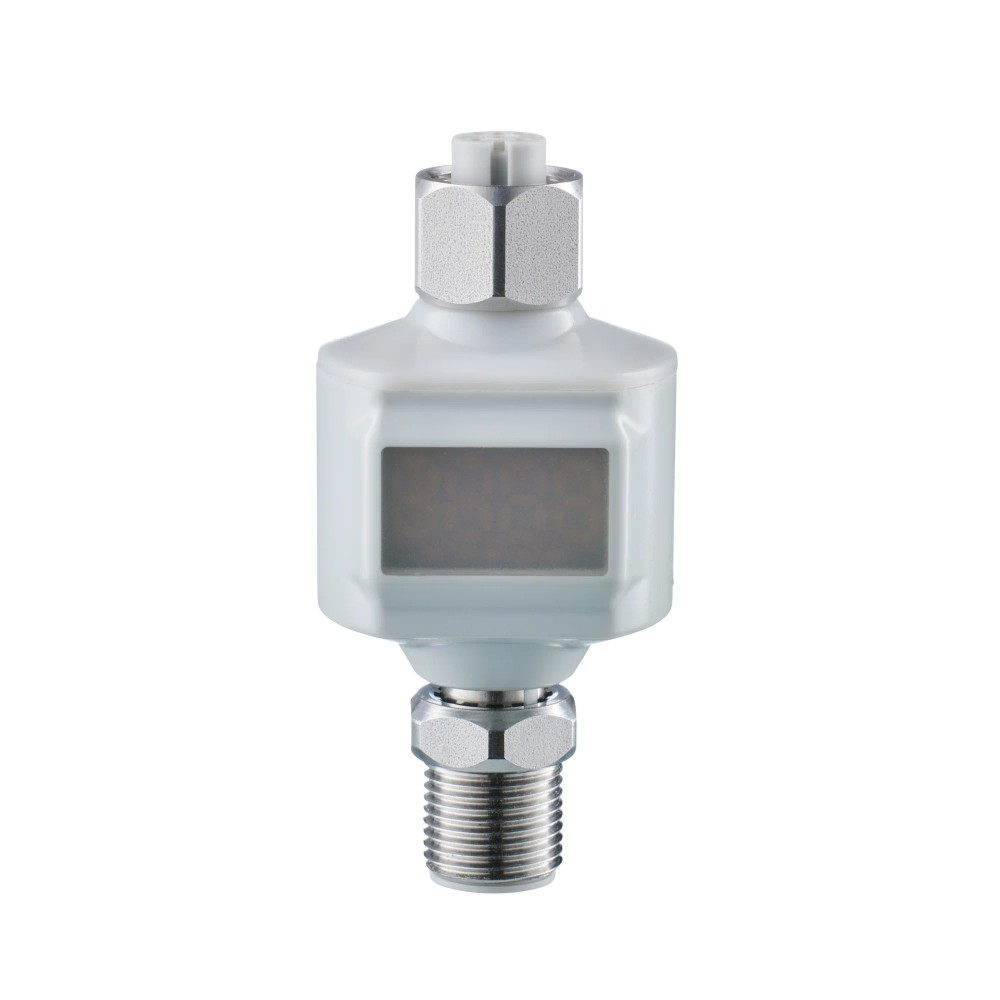

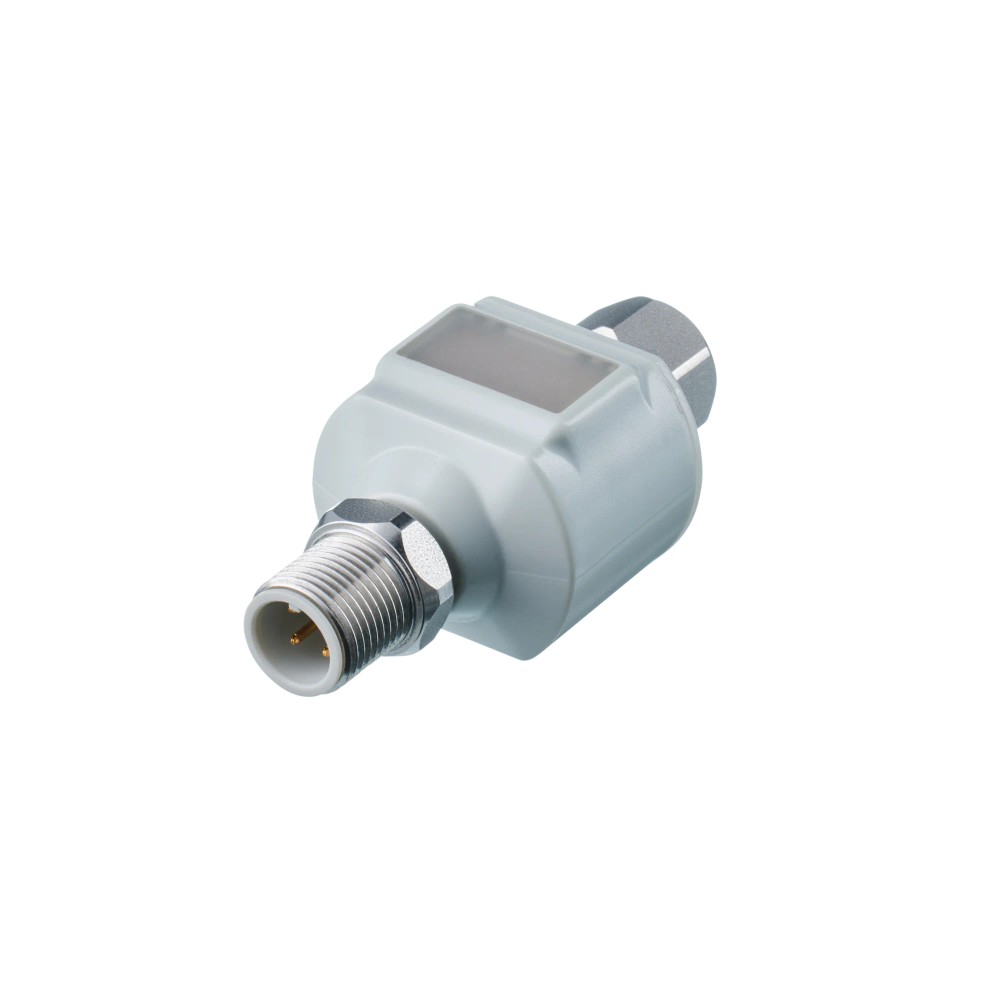

Display e Avaliador de Sinais Analógicos IFM DP4200

Pré-visualizar: DP4200 IFM - Display e Avaliador de Sinais Analógicos Conversão 4-20mA e Monitoramento IO-Link IP69K

DP4200 IFM - Display e Avaliador de Sinais Analógicos Conversão 4-20mA e Monitoramento IO-Link IP69K

Imagem meramente ilustrativa

R$ 1.372,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DP4200
EAN: 4021179344548
NCM do produto: 85176279

Destaques do Produto Entrada analógica...mais

Fechar menu

Saiba mais sobre: "DP4200 IFM - Display e Avaliador de Sinais Analógicos Conversão 4-20mA e Monitoramento IO-Link IP69K"

Destaques do Produto

Entrada analógica

4–20 mA

Comunicação

IO-Link, revisão 1.1; modo SIO disponível

Alimentação

DC; confira a tensão de operação e a condição de instalação

Conexão

M12 reto, codificação A; conector e soquete

Proteção do invólucro

IP67/IP69K

Exibição

Display parametrizável de quatro dígitos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM DP4200 — Sistema de avaliação e display para sinais analógicos 4–20 mA com IO-Link

O IFM DP4200 é um sistema para exibição, avaliação e pré-processamento descentralizado de sinais analógicos. Converte sinal de entrada 4–20 mA para IO-Link e disponibiliza uma saída analógica de 4–20 mA e uma saída digital parametrizável. Conta com display de 7 segmentos de quatro dígitos, conexão M12 e proteção IP67/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Função	Avaliação e display para sinais analógicos
Sinal de entrada analógica	4–20 mA
Interface de comunicação	IO-Link; modo SIO disponível
Saída analógica	4–20 mA
Saída digital	1, parametrizável
Alimentação	Área de tensão DC: 10–30 V; tensão de operação informada: 18–30 V DC (18–28 V em ambientes úmidos), SELV/PELV
Conexões elétricas	1 conector e 1 soquete M12 retos, codificação A
Proteção	IP67 e IP69K
Dimensões	63 × 30 × 24,5 mm
Temperatura ambiente	−25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas que precisam exibir localmente valores de medição e limites associados a um sinal analógico de 4–20 mA.
Aplicações de pré-processamento e conversão de sinal analógico para IO-Link, com master port classe A.
Instalações internas e ambientes úmidos dentro das condições elétricas e ambientais especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações cujo sinal analógico de entrada não seja 4–20 mA.
Sistemas que exijam comunicação diferente de IO-Link ou operação SIO, ou que não aceitem a conexão M12 codificação A indicada.
Instalações que excedam a faixa de temperatura ambiente de −25 a 60 °C ou a tensão de operação informada pelo fabricante.

APLICAÇÕES E USO

Uso declarado pelo catálogo: exibição descentralizada e pré-processamento de sinais analógicos em instalações internas, inclusive ambientes úmidos, observadas as faixas ambientais e elétricas do fabricante.
Possibilidade baseada nas características: monitoramento local de uma corrente de 4–20 mA com transmissão por IO-Link, desde que o master seja classe A e a configuração do sistema seja compatível.
Não usar a indicação IP como substituto da verificação de compatibilidade química: a ficha lista agentes e método de ensaio específicos, sem estabelecer compatibilidade universal.

COMO ESCOLHER

Antes de comprar o IFM DP4200 — Sistema de avaliação e display para sinais analógicos 4–20 mA com IO-Link, verifique estes pontos:

Escolha o DP4200

Quando o sinal disponível for 4–20 mA e forem necessários exibição local, avaliação e comunicação IO-Link. Verifique também o requisito de master port classe A e as conexões M12 codificação A.

Avalie outra solução

Se a entrada exigida não for 4–20 mA, se o sistema não aceitar IO-Link/modo SIO ou se a instalação exigir características além das faixas elétricas, ambientais ou de conexão declaradas, compare com um dispositivo cuja ficha corresponda a esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sistema de avaliação e display para sinais analógicos IFM DP4200	Nome e função declarados na ficha do produto.
SKU / part number	DP4200 / DP4200-00	Identificadores informados nas fontes do anúncio e catálogo.
Marca	IFM / ifm electronic	Fabricante informado.
Categoria	IO-Link; sistema de avaliação e display para sinais analógicos	Classificação de produto informada.
Uso declarado	Exibição descentralizada, pré-processamento e conversão de sinais analógicos; ambientes internos e úmidos	Descrição de aplicação do catálogo.

Dados elétricos
Área de tensão DC	10–30 V	Faixa de tensão DC declarada.
Tensão nominal DC	24 V	Valor nominal informado.
Tensão de operação	18–30 V DC; em ambientes úmidos, 18–28 V; SELV/PELV	Condições de alimentação declaradas pelo fabricante.
Consumo de corrente	30–900 mA	Faixa informada na ficha; verificar condições no datasheet.
Capacidade de carga total	0,8 A	Capacidade total declarada.
Categoria de sobretensão	II	Classificação informada.
Grau de sujidade	2	Classificação informada.
Altura máxima acima do nível do mar	4.000 m	Limite declarado.

Entradas e saídas
Quantidade de entradas analógicas	1	Contagem declarada.
Corrente da entrada analógica	4–20 mA	Sinal analógico aceito informado.
Resolução da entrada analógica	10 bit	Resolução declarada.
Quantidade de saídas analógicas	1	Contagem declarada.
Corrente da saída analógica	4–20 mA	Sinal de saída informado.
Quantidade de saídas digitais	1	Contagem declarada.
Saída digital	Abertura/fechamento, parametrizável	Função de saída informada.
Carga máxima de corrente por saída	50 mA	Limite por saída declarado.
Precisão	0,75% do valor final da faixa de medição da entrada analógica	Referência de precisão fornecida na ficha.

Interfaces e comunicação
Interface	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência	COM2 (38,4 kBaud)	Parâmetro de comunicação informado.
Padrão SDCI	IEC 61131-9	Norma declarada.
Modo SIO	Sim	Disponibilidade informada.
Perfil	Smart Sensor — SSP 0 Generic Profiled Sensor	Perfil informado.
DeviceID padrão	610	Identificador padrão informado.
Classe de master port exigida	A	Requisito de compatibilidade declarado.
Tempo mínimo do ciclo do processo	3,2 ms	Valor mínimo informado.

Displays e elementos de operação
Display	Display de 7 segmentos, quatro dígitos, parametrizável	Indicação de valores conforme descrição do produto.
Cor e dimensões dos dígitos	Vermelho/verde; altura 6,8 mm e largura 3,8 mm	Características declaradas do display.
Indicação de status de chaveamento	LED amarelo	Indicação informada.
Indicação de operação	LED verde	Indicação informada.

Conexões elétricas
Conector	1 × M12, reto, codificação A	Conexão elétrica declarada; bloqueio em aço inoxidável 1.4404/316L.
Soquete	1 × M12, reto, codificação A	Conexão elétrica declarada; bloqueio em aço inoxidável 1.4404/316L e vedação FKM.

Condições ambientais e proteção
Temperatura ambiente	−25 a 60 °C	Faixa de operação declarada.
Temperatura de armazenamento	−25 a 70 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90%, com redução linear até 50% a 40 °C; sem condensação	Condição ambiental declarada.
Grau de proteção	IP67 e IP69K	Classes de proteção informadas.
Fluidos químicos	DIN EN ISO 175; testes Ecolab 40-1 com P3-topax 66, P3-topax 990, Topactive 200, Topactive 500 e Topactive OKTO	Compatibilidade declarada para os produtos e método listados; não generalizar para outros agentes químicos.
Certificado UL	Ta máx. 55 °C; arquivo UL E205959	Informação de certificação declarada.

Dados mecânicos e materiais
Dimensões	63 × 30 × 24,5 mm	Dimensões declaradas.
Invólucro	Retangular; material PA	Forma e material informados.
Material da vedação	FKM	Material informado.
Material de bloqueio M12	Aço inoxidável 1.4404/316L	Material declarado para o bloqueio das conexões.
Peso	78,5 g; também informado como 27 g sem acessórios e sem embalagem	Valores reproduzidos conforme a ficha; confirme a configuração de pesagem no datasheet.
MTTF	370 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade declarada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, tipo de transferência COM2 (38,4 kBaud), SDCI conforme IEC 61131-9.

• Modo SIO: disponível.

• Perfil informado: Smart Sensor — SSP 0 Generic Profiled Sensor.

• Master port exigida: classe A.

Conexões

Elétrica Um conector e um soquete M12 retos, codificação A. Conector com bloqueio em aço inoxidável 1.4404/316L; no soquete, bloqueio em 1.4404/316L e vedação FKM. Alimentação DC; consulte o datasheet para pinagem e instalação elétrica.

Processo A ficha informa conexões elétricas M12; não especifica uma conexão de processo mecânica. A entrada analógica é 4–20 mA.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sinal de entrada analógica de 4–20 mA, master IO-Link classe A e conexão compatível com M12 codificação A.	✓	Esses requisitos correspondem às características informadas para o DP4200.
Sinal analógico diferente de 4–20 mA.	✗	A faixa de corrente de entrada informada é 4–20 mA.
Rede ou controlador que exige protocolo diferente de IO-Link/modo SIO.	✗	A interface de comunicação declarada é IO-Link e o modo SIO está disponível; não há outro protocolo informado.
Instalação acima de 60 °C ou abaixo de −25 °C de temperatura ambiente.	✗	A faixa de temperatura ambiente declarada é −25 a 60 °C.
Montagem que exige conexão de processo mecânica específica.	✗	A ficha fornecida não declara conexão de processo mecânica; confirme o requisito no datasheet antes da seleção.

INSTALAÇÃO

Como instalar o IFM DP4200 — Sistema de avaliação e display para sinais analógicos 4–20 mA com IO-Link

Confirme que o sinal a ser conectado é 4–20 mA e que as entradas, saídas e funções requeridas correspondem à ficha do DP4200.
Verifique a alimentação DC e respeite a faixa de tensão de operação indicada para a condição de instalação; use alimentação SELV/PELV conforme declarado.
Confirme que o master IO-Link é classe A e que o sistema suporta IO-Link revisão 1.1 ou o modo SIO aplicável.
Confira a pinagem no datasheet antes de energizar; a ficha fornecida não detalha os pinos.
Conecte os cabos às conexões M12 retas, codificação A, sem presumir compatibilidade mecânica com conectores de outra codificação.
Parametrize display e saída conforme a aplicação e valide a leitura e o chaveamento durante o comissionamento.

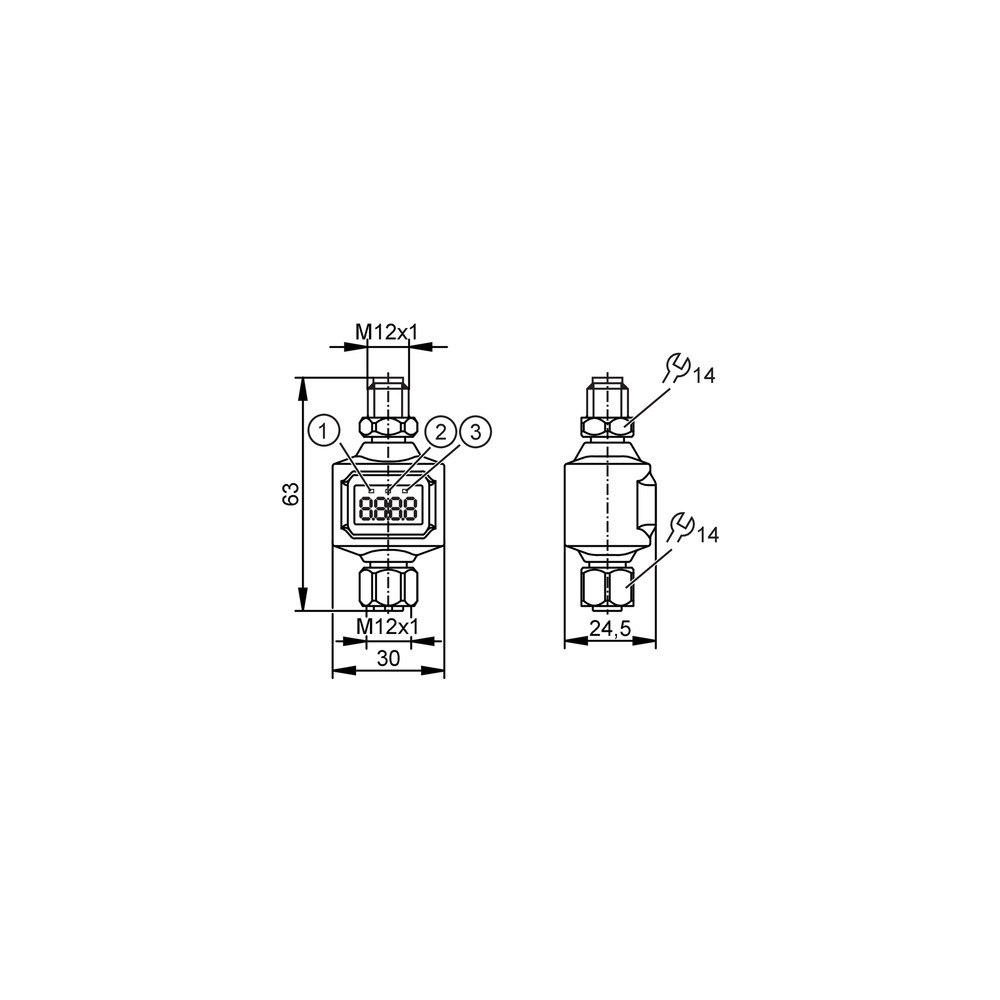

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta o valor esperado.	Sinal de entrada ausente, fora da faixa declarada ou ligação elétrica incorreta.	Confirme no circuito a presença de corrente de 4–20 mA, a alimentação e a pinagem indicada no datasheet antes de substituir o equipamento.
O dispositivo não se comunica com o master IO-Link.	Master incompatível com a classe exigida, parametrização de comunicação incorreta ou conexão M12 inadequada.	Verifique se a porta é classe A, se o master suporta IO-Link revisão 1.1 e se a conexão é M12 codificação A; consulte a configuração indicada pelo fabricante.
A saída digital não chaveia como esperado.	Função ou limite de chaveamento não parametrizado conforme a aplicação, ou carga acima do limite informado por saída.	Confira a parametrização e meça a corrente da carga; compare com o máximo declarado de 50 mA por saída.
O dispositivo apresenta instabilidade ou deixa de operar em ambiente úmido.	Alimentação fora da condição especificada para ambiente úmido, condensação ou instalação fora dos limites ambientais.	Meça a tensão de operação, confira a condição de umidade sem condensação e compare temperatura e alimentação com os limites declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DP4200 em português (Datasheet) Desenho em escala DP4200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o DP4200 e para quem ele serve?

É um sistema IFM para avaliar e exibir sinais analógicos, destinado a aplicações com entrada de 4–20 mA que também necessitem de conversão para IO-Link ou indicação local.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Consulte o datasheet ou o fornecedor para confirmar o conteúdo físico do fornecimento.

O DP4200 aceita sinal de tensão ou corrente diferente de 4–20 mA?

A entrada analógica declarada é 4–20 mA. A ficha não informa entrada de tensão nem outras faixas de corrente.

Posso conectar o DP4200 a qualquer master IO-Link?

Não é possível afirmar compatibilidade com qualquer master: a ficha exige master port classe A e informa IO-Link revisão 1.1. Confirme também o suporte do master ao perfil e à configuração do dispositivo.

O display fica apagado ou mostra um valor inesperado: o que verifico antes de trocar?

Verifique a alimentação e se há sinal de entrada de 4–20 mA, além da pinagem indicada no datasheet. A ficha não fornece códigos de erro específicos para esse sintoma.

A comunicação IO-Link falha: qual é a primeira verificação?

Confira se a porta do master é classe A, se a comunicação está configurada para IO-Link e se as conexões M12 codificação A estão corretamente conectadas.

Este modelo serve para entrada analógica diferente de 4–20 mA?

A ficha declara entrada de 4–20 mA; portanto, não selecione o DP4200 para outra faixa de entrada sem confirmação oficial do fabricante.

Posso usar o DP4200 em uma instalação que exija conexão de processo mecânica?

A ficha fornecida especifica conexões elétricas M12, mas não declara conexão de processo mecânica. Confirme o desenho e o datasheet antes de selecionar para esse tipo de montagem.

O que devo conferir antes de instalar o DP4200?

Confirme o sinal 4–20 mA, a tensão de operação aplicável, a classe A do master quando usar IO-Link e a pinagem no datasheet antes de energizar.

É necessário comprar um kit de acessórios para instalar o DP4200?

A ficha informa uma peça por embalagem e não lista acessórios inclusos ou um kit obrigatório. Verifique no projeto quais cabos e componentes de conexão são necessários, conforme as conexões M12 e a instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial indicada para troca de dados entre o dispositivo e um master. (Ref.: interface IO-Link; revisão 1.1; IEC 61131-9)

SIO

Modo de operação informado para o dispositivo, além da comunicação IO-Link. (Ref.: modo SIO: sim)

COM2

Tipo de transferência IO-Link indicado para o DP4200. (Ref.: COM2, 38,4 kBaud)

4–20 mA

Faixa de corrente indicada para a entrada e para a saída analógica do dispositivo. (Ref.: corrente de entrada e saída: 4–20 mA)

IP69K

Grau de proteção declarado para o invólucro; a ficha também informa IP67. (Ref.: grau de proteção IP67/IP69K)
