Display para Sinais Analógicos IFM DP2200 IO-Link

Pré-visualizar: DP2200 IFM - Display para Sinais Analógicos Conversão e Monitoramento IO-Link 4-20mA IP67

DP2200 IFM - Display para Sinais Analógicos Conversão e Monitoramento IO-Link 4-20mA IP67

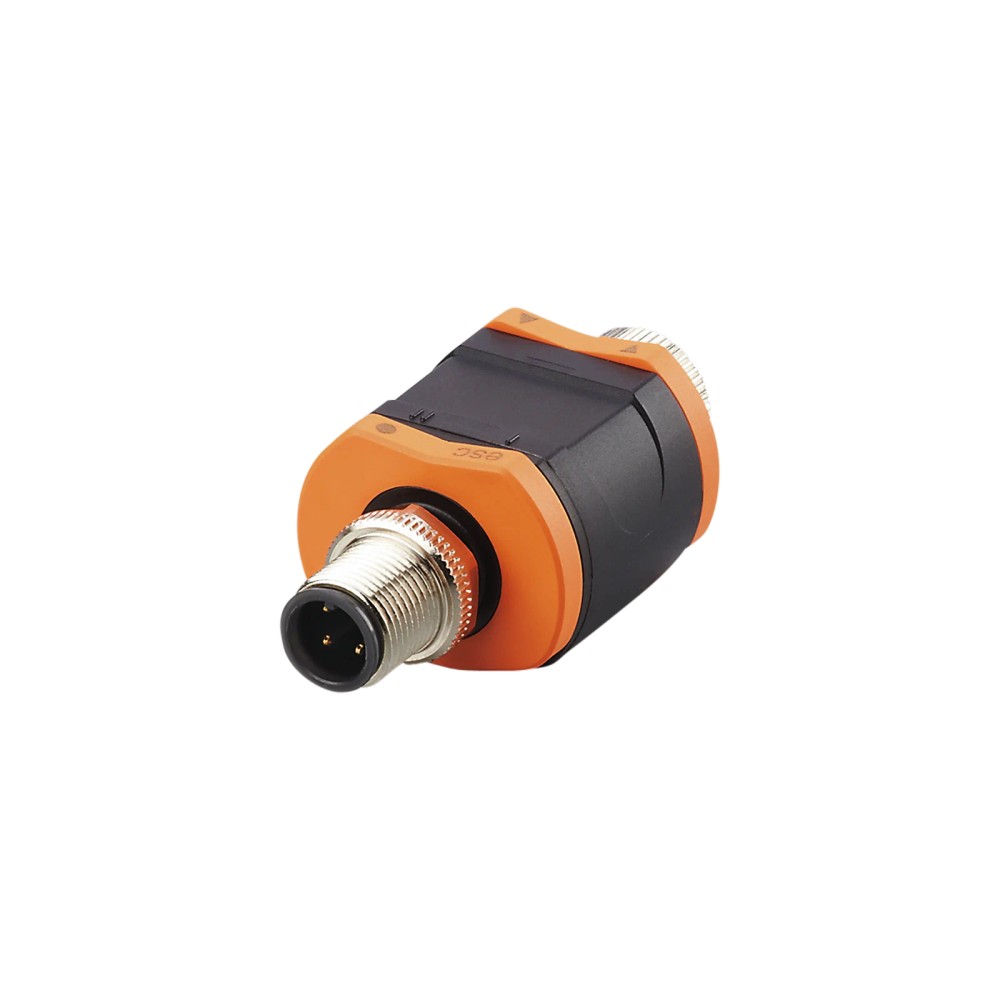

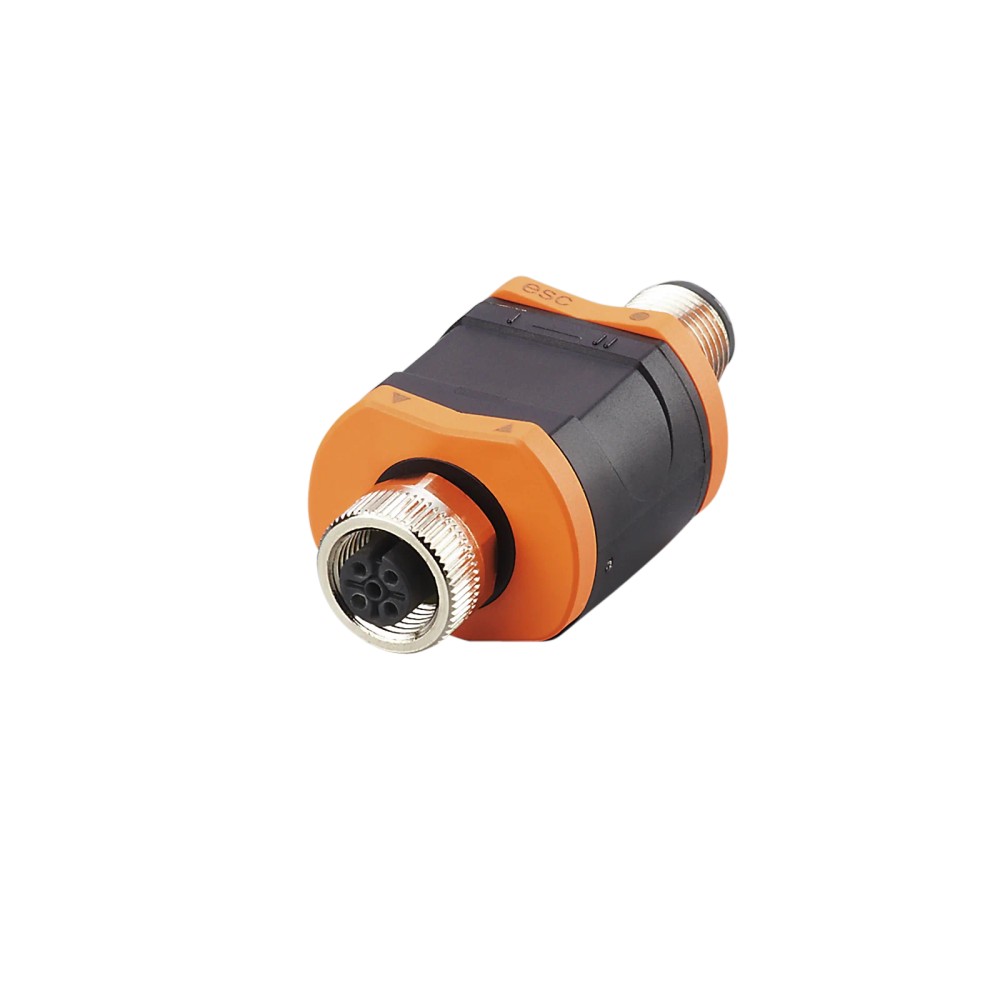

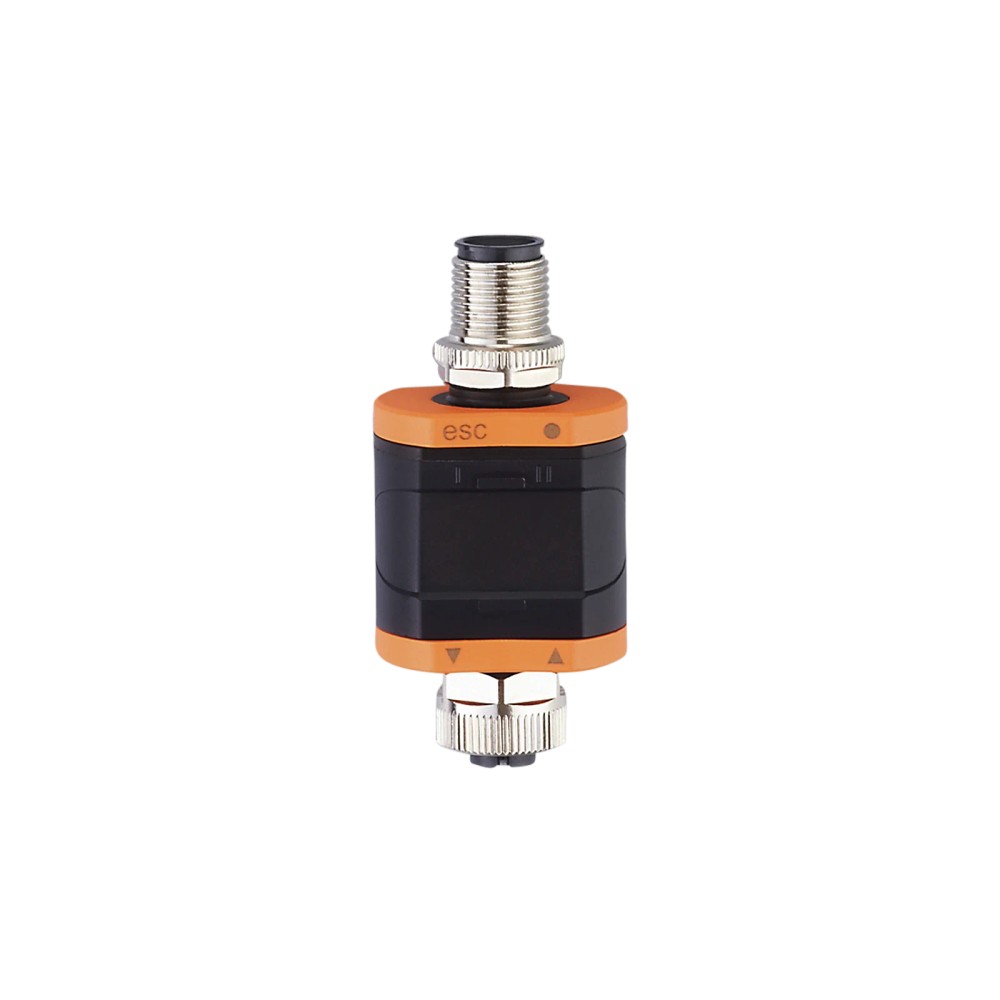

Imagem meramente ilustrativa

R$ 1.419,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DP2200
EAN: 4021179295758
NCM do produto: 85176279

Destaques do Produto Entrada analógica...mais

Fechar menu

Saiba mais sobre: "DP2200 IFM - Display para Sinais Analógicos Conversão e Monitoramento IO-Link 4-20mA IP67"

Destaques do Produto

Entrada analógica

4–20 mA

Interface

IO-Link, revisão 1.1, COM2 (38,4 kBaud); modo SIO disponível

Alimentação de operação

18–30 V DC

Saídas

1 analógica 4–20 mA e 1 digital

Conexão elétrica

M12 com codificação A; configuração de pinos conforme ficha técnica

Proteção e temperatura ambiente

IP67; −25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM DP2200 — sistema de avaliação e display para sinais analógicos 4–20 mA com IO-Link, IP67

O IFM DP2200 é um sistema de avaliação e display para exibição descentralizada, pré-processamento e conversão de sinais analógicos. Recebe sinal de 4–20 mA e disponibiliza comunicação IO-Link, além de uma saída analógica de 4–20 mA e uma saída digital. Possui display LED de 4 dígitos e grau de proteção IP67. Opera com alimentação de 18–30 V DC, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / modelo	IFM DP2200
Função	Avaliação, display, pré-processamento e conversão de sinais analógicos
Sinal de entrada	4–20 mA
Comunicação	IO-Link, revisão 1.1; modo SIO disponível
Saídas	1 saída analógica 4–20 mA e 1 saída digital
Alimentação	18–30 V DC; tensão nominal de 24 V DC
Grau de proteção	IP67
Dimensões	63 × 30 × 24 mm
Temperatura ambiente	−25 a 60 °C
Conexões elétricas	1 soquete M12 A-coded e 1 conector M12 A-coded

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas que precisam exibir localmente valores de medição e limites associados a um sinal analógico de 4–20 mA.
Aplicações que utilizam IO-Link para comunicação e parametrização, com master compatível com porta classe A.
Instalações que requerem uma entrada analógica 4–20 mA, uma saída analógica 4–20 mA e uma saída digital, respeitando os limites elétricos da ficha técnica.
Ambientes cuja temperatura de operação esteja entre −25 e 60 °C e que exijam grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações cujo sinal analógico de entrada não seja 4–20 mA, sem antes confirmar no datasheet a compatibilidade do sinal.
Sistemas que exijam alimentação fora da faixa de 18–30 V DC.
Instalações que requeiram mais de uma entrada analógica, mais de uma saída analógica ou mais de uma saída digital no próprio dispositivo.
Aplicações que exijam corrente superior à capacidade especificada para a saída ou carga total; consultar os limites por saída e a capacidade de carga total no datasheet.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: exibição descentralizada de valores de medição e limites em sinais analógicos, com pré-processamento e conversão de sinais 4–20 mA.
Integração de um sinal de corrente 4–20 mA a uma rede IO-Link, quando utilizado com master de porta classe A e respeitadas a revisão e as condições elétricas especificadas.
Monitoramento local por display LED de 4 dígitos em instalações dentro da faixa ambiente de −25 a 60 °C e com proteção IP67 adequada à montagem prevista.
Possibilidade de uso com saída digital parametrizável e saída analógica 4–20 mA; confirmar no datasheet a parametrização e os limites aplicáveis à carga da instalação.
A ficha não identifica setores industriais, tipos específicos de sensor ou conexões mecânicas de processo; valide esses elementos com o transmissor utilizado e a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o IFM DP2200 — sistema de avaliação e display para sinais analógicos 4–20 mA com IO-Link, IP67, verifique estes pontos:

Escolha o DP2200 quando

O sinal a avaliar for 4–20 mA e a aplicação precisar de display local, pré-processamento ou conversão para integração por IO-Link. Verifique a alimentação de 18–30 V DC, a disponibilidade de master IO-Link classe A quando usar IO-Link e a quantidade de entradas e saídas requerida.

Procure outra configuração quando

A aplicação exigir sinal de entrada diferente de 4–20 mA, mais canais de entrada ou saída do que os disponíveis, ou alimentação fora da faixa especificada. A ficha fornecida não identifica um modelo alternativo; confirme a seleção com o catálogo ou suporte técnico da IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	ifm	Identificação do fabricante.
Modelo / SKU / Part Number	DP2200	Código de identificação do produto.
GTIN	4021179295758	Código global de identificação comercial.
Tipo de produto	Sistema de avaliação e display para sinais analógicos	Classificação informada na ficha.
Aplicação declarada	Exibição descentralizada, pré-processamento e conversão de sinais analógicos	Função indicada para o produto.
Descrição funcional	Display para valores de medição e de limite; conversor 4–20 mA para IO-Link	Descrição do fabricante no contexto do produto.

Dados elétricos e alimentação
Tensão nominal DC	24 V	Valor nominal informado.
Tensão de operação	18–30 V DC, para SELV/PELV	Faixa de operação especificada.
Consumo de corrente	30–900 mA	Faixa informada na ficha; considerar a configuração e as condições de uso.
Alimentação do sensor das entradas	Da tensão de operação	A alimentação do sensor das entradas é derivada da tensão de operação.
Categoria de sobretensão	II	Categoria informada na ficha técnica.
Grau de sujidade	2	Condição de poluição indicada para a especificação elétrica.

Entradas e faixa de sinal
Quantidade de entradas analógicas	1	Número de canais de entrada analógica.
Sinal de entrada	4–20 mA	Tipo e faixa de corrente indicados para a entrada analógica.
Resolução da entrada analógica	10 bit	Resolução informada para a conversão da entrada.
Precisão	0,75% do valor final da faixa de medição da entrada analógica	Referência de precisão indicada na ficha.

Saídas
Quantidade de saídas analógicas	1	Número de canais analógicos de saída.
Corrente da saída analógica	4–20 mA	Faixa de corrente especificada para a saída analógica.
Quantidade de saídas digitais	1	Número de saídas digitais informado.
Função de saída	Abertura/fechamento, parametrizável	Comportamento configurável informado para a saída.
Área de tensão DC da saída	10–30 V	Faixa de tensão de saída informada na ficha.
Carga máxima de corrente por saída	50 mA	Limite especificado por saída.
Capacidade de carga total	0,8 A	Capacidade total informada; respeitar também o limite por saída.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação indicada.
Revisão IO-Link	1.1	Revisão da interface informada.
Padrão SDCI	IEC 61131-9	Norma informada para a comunicação SDCI.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e tipo de transferência informados.
Classe de master port exigida	A	Requisito da porta do master para comunicação IO-Link.
Modo SIO	Sim	A ficha informa disponibilidade de operação em modo SIO.
Device ID IO-Link	610	Identificador do dispositivo informado.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado no contexto do produto.
Dados de processo binários	1	Quantidade informada de dados de processo binários.
Dados de processo analógicos	1	Quantidade informada de dados de processo analógicos.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo de ciclo indicado.

Conexões elétricas
Soquete	1 × M12, codificação A	Pino 1 L+ alimentação do sensor; pino 2 entrada analógica 4–20 mA; pino 3 L− alimentação do sensor; pinos 4 e 5 não conectados.
Conector	1 × M12, codificação A	Pino 1 L+ alimentação; pino 2 OUT2 saída analógica; pino 3 L− alimentação; pino 4 OUT1 IO-Link (C/Q).

Display e elementos de operação
Display	LED de 7 segmentos, vermelho/verde, 4 dígitos parametrizáveis	Indicação local de valores; características informadas na ficha.
Tamanho do dígito	6,8 mm	Dimensão indicada para os dígitos do display.
Largura do dígito	3,8 mm	Dimensão indicada para os dígitos do display.
Indicação de status de chaveamento	LED amarelo	Indicador de estado informado.
Indicação de operação	LED verde	Indicador de operação informado.

Condições ambientais
Grau de proteção	IP67	Grau de proteção informado; a adequação depende da instalação e das condições previstas pelo fabricante.
Temperatura ambiente de operação	−25 a 60 °C	Faixa de operação especificada.
Temperatura de armazenamento	−25 a 70 °C	Faixa de armazenamento especificada.
Umidade relativa máxima do ar	90%, com redução linear até 50% a 40 °C; sem condensação	Condição ambiental informada.
Altitude máxima	4.000 m	Limite máximo informado para altitude.
Certificado UL	Ta máx. 55 °C; arquivo UL E205959	Condição e referência do certificado indicadas na ficha.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado.
Material do invólucro	PA	Material especificado para o invólucro.
Dimensões	63 × 30 × 24 mm	Dimensões informadas; verificar desenho dimensional para montagem.
Peso	84,4 g	Peso indicado nos atributos do produto.
Acessório opcional	Clipe de montagem	A ficha identifica o clipe como acessório opcional, não como item incluído.
MTTF	373 anos	Valor informado na ficha; não equivale a garantia nem a vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1, padrão SDCI IEC 61131-9, transferência COM2 a 38,4 kBaud e master de porta classe A exigido.

• Modo SIO disponível.

• Perfil informado: Smart Sensor – SSP 0 Generic Profiled Sensor.

• Device ID IO-Link: 610.

Conexões

Elétrica Conexões elétricas M12 com codificação A. Soquete: pino 1 L+ (alimentação do sensor), pino 2 entrada analógica 4–20 mA, pino 3 L− (alimentação do sensor), pinos 4 e 5 não conectados. Conector: pino 1 L+ (alimentação), pino 2 OUT2 (saída analógica), pino 3 L− (alimentação), pino 4 OUT1 IO-Link (C/Q). Alimentação de operação: 18–30 V DC; tensão nominal: 24 V DC. A compatibilidade física do conector não substitui a verificação de pinagem e dos limites elétricos.

Processo A ficha fornecida especifica conexões elétricas M12, mas não informa uma conexão mecânica de processo. O equipamento recebe sinal elétrico analógico de 4–20 mA; não deve ser tratado como sensor com conexão direta ao processo sem dispositivo de medição compatível.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor ou transmissor com saída de corrente 4–20 mA, ligado conforme a pinagem indicada e dentro das condições elétricas especificadas.	✓	A ficha identifica entrada analógica de corrente de 4–20 mA.
Rede IO-Link com master compatível com revisão 1.1 e porta classe A.	✓	A ficha informa IO-Link 1.1 e classe A como requisito de porta do master.
Uso sem comunicação IO-Link, em modo SIO.	✓	A ficha informa disponibilidade do modo SIO.
Sinal de entrada diferente de 4–20 mA.	✗	A ficha especifica entrada analógica de corrente de 4–20 mA; não informa suporte a outros sinais de entrada.
Alimentação fora de 18–30 V DC.	✗	A faixa de tensão de operação informada é 18–30 V DC.
Aplicação que exige múltiplos canais de entrada analógica no DP2200.	✗	A ficha informa uma entrada analógica.
Instalação com conector M12, mas pinagem ou codificação incompatível com a indicada.	✗	A conexão especificada é M12 codificação A, com atribuições de pinos definidas; a compatibilidade mecânica isolada não confirma compatibilidade elétrica.

INSTALAÇÃO

Como instalar o IFM DP2200 — sistema de avaliação e display para sinais analógicos 4–20 mA com IO-Link, IP67

Confirme que o sinal do equipamento conectado é uma entrada de corrente de 4–20 mA e que a aplicação atende à faixa de alimentação de 18–30 V DC.
Verifique no desenho dimensional o espaço disponível e a forma de montagem; o clipe de montagem é informado como acessório opcional.
Confira a codificação A e a pinagem dos conectores M12 no datasheet antes de realizar a ligação.
Conecte a alimentação, o sinal de entrada e, se aplicável, as saídas e a linha IO-Link aos pinos correspondentes; não use a compatibilidade mecânica do M12 como confirmação de compatibilidade elétrica.
Se for utilizar IO-Link, confirme que o master atende à revisão 1.1 e possui porta classe A; caso contrário, avalie o uso em modo SIO conforme a aplicação.
Após a ligação, confirme alimentação e estado pelos LEDs, verifique a leitura no display e valide a parametrização e os valores de processo conforme o datasheet.

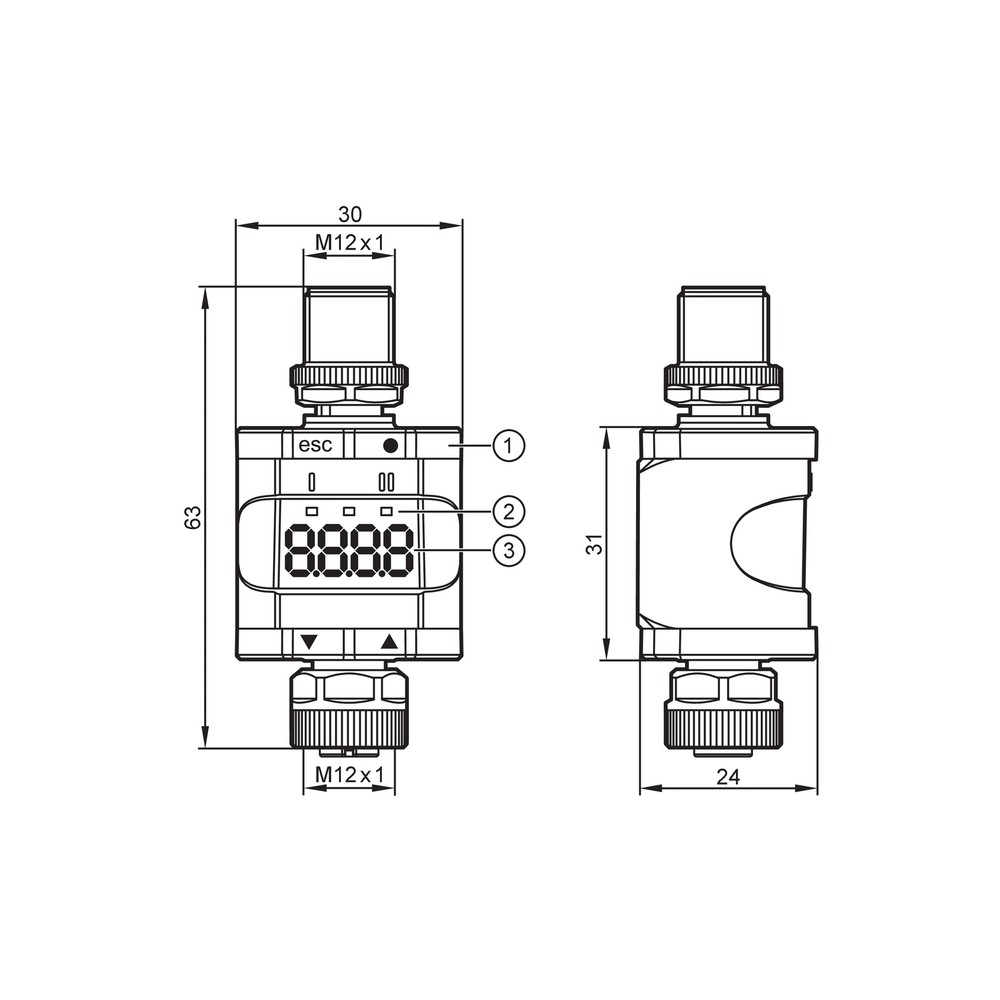

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta valor de medição esperado.	Sinal de entrada ausente, fora da faixa 4–20 mA ou ligado a pinos diferentes dos especificados.	Confira a corrente do sinal e compare a ligação do soquete M12 com a pinagem indicada no datasheet.
O dispositivo não liga ou apresenta funcionamento instável.	Alimentação ausente, polaridade ou pinos de alimentação incorretos, ou tensão fora de 18–30 V DC.	Meça a tensão nos pinos L+ e L− e confira a codificação e a pinagem do conector.
O master não estabelece comunicação IO-Link.	Master ou porta incompatível com os requisitos informados, ligação incorreta da linha C/Q ou configuração de comunicação divergente.	Confirme porta classe A, revisão IO-Link 1.1, taxa COM2 de 38,4 kBaud e conexão de OUT1 IO-Link no pino 4.
A saída analógica ou digital não se comporta como esperado.	Parametrização incompatível com a aplicação, carga acima dos limites ou ligação incorreta da saída.	Revise a parametrização e a pinagem; confira a corrente máxima de 50 mA por saída e a capacidade de carga total informada na ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica DP2200 em português (Datasheet) Desenho em escala do DP2200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM DP2200 e para quem ele serve?

É um sistema de avaliação e display para sinais analógicos destinado a exibição descentralizada, pré-processamento e conversão. Atende aplicações com sinal de entrada 4–20 mA que também possam utilizar IO-Link ou o modo SIO.

O DP2200 funciona com qualquer sensor analógico?

A ficha especifica entrada de corrente 4–20 mA. Não informa suporte a outros tipos de sinal, portanto confirme a saída do sensor ou transmissor antes da seleção.

O que acompanha o DP2200?

A ficha indica uma peça por embalagem, mas não detalha os itens incluídos. O clipe de montagem aparece como acessório opcional; confirme o conteúdo fornecido com o vendedor.

Posso usar o DP2200 com sinal de 0–10 V?

A ficha do produto informa entrada analógica de 4–20 mA, não entrada de tensão 0–10 V. Não considere o sinal de 0–10 V compatível sem confirmação explícita do fabricante.

Ele pode ser usado com alimentação de 12 V DC?

A tensão de operação especificada é de 18–30 V DC. Uma alimentação de 12 V DC fica fora dessa faixa.

O display acende, mas a leitura está errada: o que devo verificar?

Verifique primeiro se o sinal recebido está entre 4 e 20 mA e se chega aos pinos corretos do soquete M12. Confira também a configuração do dispositivo conforme o datasheet.

O DP2200 não comunica com o master IO-Link; preciso trocar o dispositivo?

Antes de substituir, confira se o master usa porta classe A e se a ligação de IO-Link está no pino 4 do conector. Verifique também a revisão 1.1 e a comunicação COM2 a 38,4 kBaud.

Quando escolher o DP2200 em vez de um display sem IO-Link?

Escolha o DP2200 quando a aplicação exigir entrada 4–20 mA com comunicação IO-Link, modo SIO, ou as saídas informadas na ficha. Se esses recursos não forem necessários, compare as funções e os sinais de entrada da alternativa no catálogo do fabricante.

Preciso de ferramentas especiais para instalar o DP2200?

A ficha fornecida não especifica ferramentas de instalação. Use o desenho dimensional e o datasheet para confirmar montagem, espaço disponível e pinagem antes de conectar a alimentação.

O IP67 significa que posso deixar o DP2200 permanentemente submerso?

A ficha informa grau de proteção IP67, mas não detalha condições de submersão para a instalação. Consulte as instruções do fabricante e valide a aplicação antes de expor o dispositivo à água.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre dispositivos e um master compatível. (Ref.: revisão 1.1; IEC 61131-9)

SIO

Modo de operação indicado na ficha como disponível para o dispositivo. (Ref.: modo SIO: sim)

COM2

Tipo de transferência IO-Link com taxa indicada pelo fabricante. (Ref.: 38,4 kBaud)

IP67

Grau de proteção declarado para o invólucro; a adequação depende das condições de instalação especificadas pelo fabricante. (Ref.: grau de proteção IP67)

4–20 mA

Faixa de corrente especificada para o sinal de entrada e para a saída analógica do equipamento. (Ref.: entrada e saída analógicas 4–20 mA)
