Conversor IO-Link IFM DP1223

Pré-visualizar: DP1223 IFM - Conversor IO-Link IFM Para sinal analógico 2x 0-10V IP67

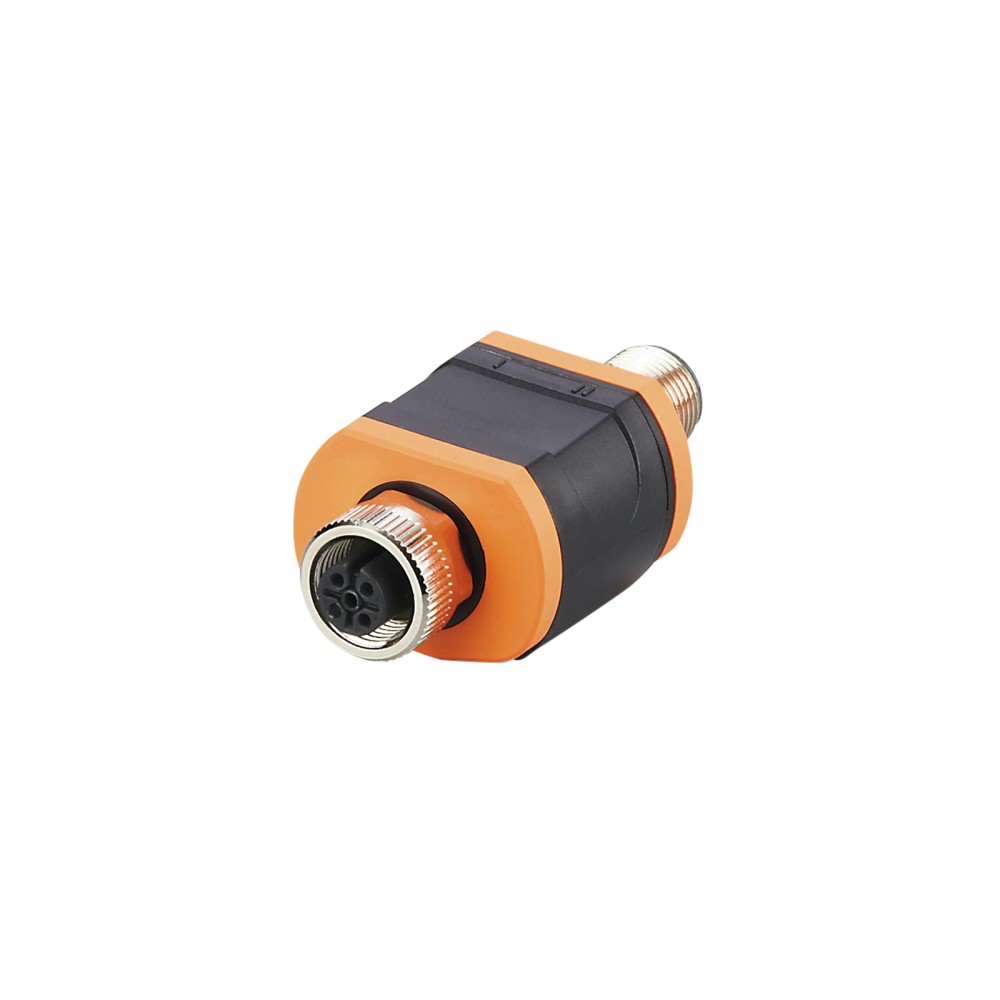

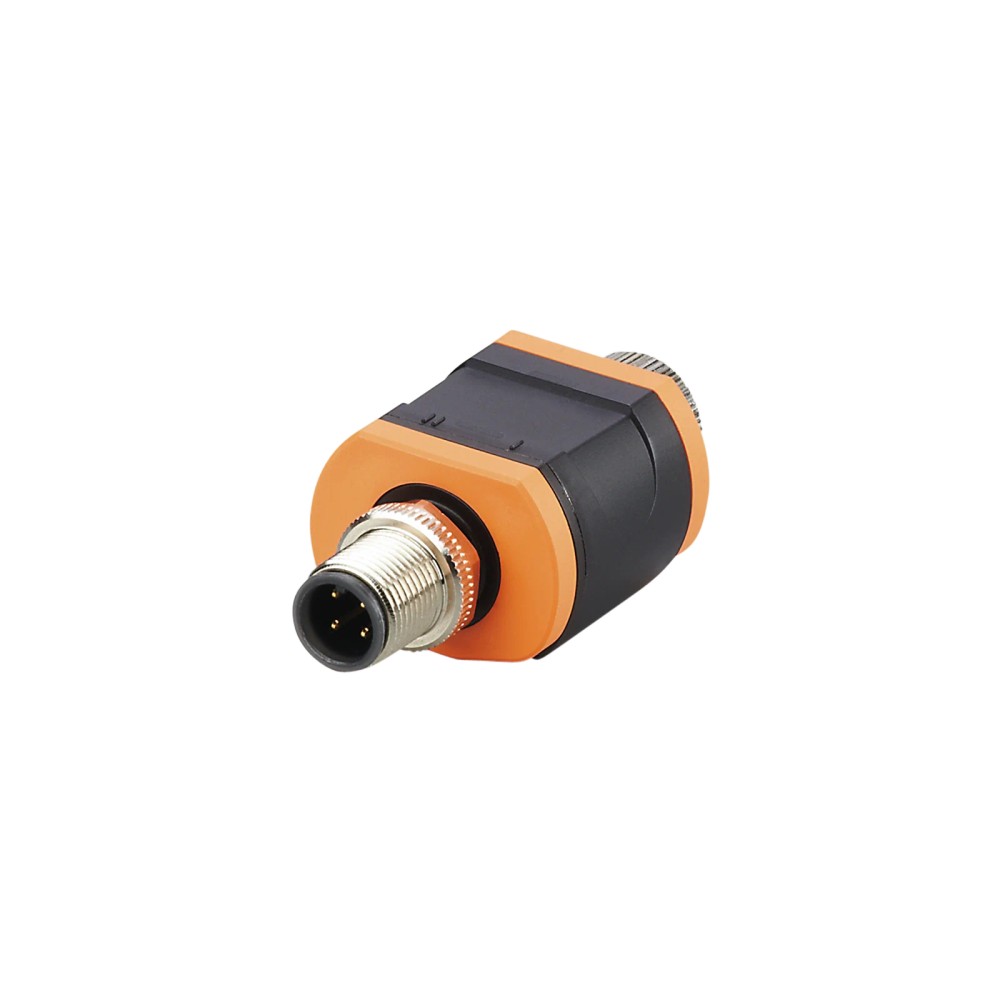

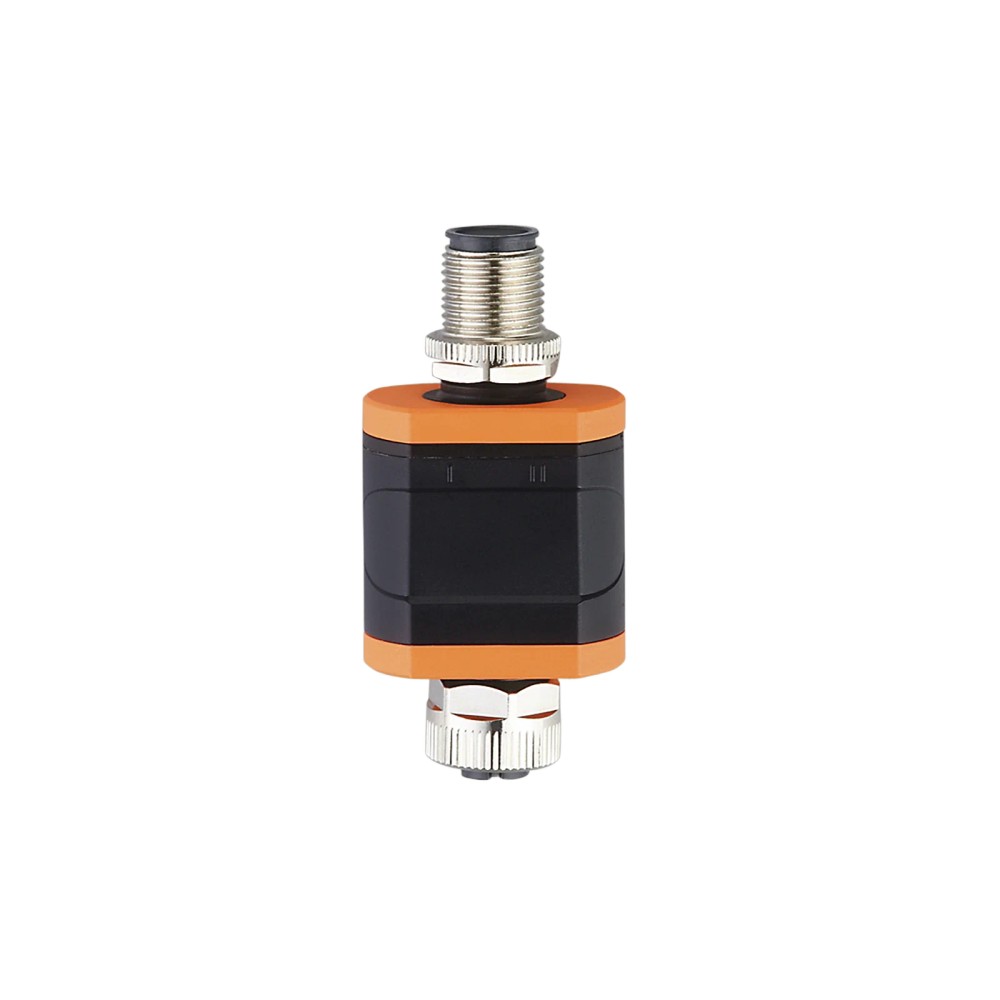

DP1223 IFM - Conversor IO-Link IFM Para sinal analógico 2x 0-10V IP67

Imagem meramente ilustrativa

R$ 1.663,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DP1223
EAN: 4021179323758
NCM do produto: 85176279

Destaques do Produto Quantidade e tipo de saída...mais

Fechar menu

Saiba mais sobre: "DP1223 IFM - Conversor IO-Link IFM Para sinal analógico 2x 0-10V IP67"

Destaques do Produto

Quantidade e tipo de saída

Duas saídas analógicas de 0…10 V

Comunicação

IO-Link 1.1, COM2 a 38,4 kBaud

Conexão

M12, codificação A; confira a pinagem no datasheet

Alimentação

18…30 V DC, para SELV/PELV

Instalação em ambiente

IP67; consulte as condições ambientais e de montagem no datasheet

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conversor IO-Link IFM DP1223 para 2 saídas analógicas de 0…10 V, IP67

O IFM DP1223 é um conversor que recebe dados por IO-Link e disponibiliza duas saídas analógicas de 0…10 V. É destinado a aplicações que precisam converter dados do processo IO-Link em dois sinais de tensão analógicos. Possui interface IO-Link 1.1, conexão M12 com codificação A e grau de proteção IP67. A precisão especificada para as saídas é de 0,25%.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Conversor IO-Link para 0…10 V
Saídas analógicas	2 × 0…10 V
Interface de comunicação	IO-Link 1.1; COM2, 38,4 kBaud
Conexão elétrica	Conectores M12, codificação A
Grau de proteção	IP67
Precisão da saída analógica	0,25%
Alimentação	18…30 V DC; para SELV/PELV
Dimensões	63 × 30 × 24 mm
Temperatura ambiente	−25…70 °C, com restrições por altitude
Peso	91 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas IO-Link que precisam disponibilizar dois sinais de tensão analógicos de 0…10 V.
Aplicações em que o master IO-Link atende à classe de porta A/B exigida e à comunicação IO-Link 1.1, COM2.
Instalações compatíveis com alimentação de 18…30 V DC para SELV/PELV e com os limites ambientais indicados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione este modelo quando a aplicação exigir saída analógica diferente de 0…10 V; a ficha informa somente essa faixa.
Não use como substituto de um master IO-Link: o DP1223 é identificado como conversor e requer uma porta de master compatível.
Não conecte sem conferir a atribuição dos pinos no datasheet: a ficha lista informações de contatos que devem ser verificadas antes da ligação.

APLICAÇÕES E USO

Aplicação documentada pelo tipo de produto: conversão de comunicação IO-Link em duas saídas analógicas de tensão de 0…10 V; a ficha não especifica uma máquina ou setor de aplicação particular.
Possibilidade de aplicação: interface entre um master IO-Link compatível e equipamentos de controle que aceitem duas entradas de tensão de 0…10 V, respeitando a resistência mínima de carga de 3000 Ω. Confirme os requisitos do equipamento receptor.
Para uso em instalações expostas a condições ambientais, considerar o grau IP67 e validar montagem, cabeamento e condições de proteção no datasheet; IP67 não substitui a verificação das instruções de instalação.
Em altitude acima de 2000 m, respeitar a redução da temperatura ambiente máxima indicada: 64 °C a 3000 m e 62 °C a 4000 m. A altitude máxima informada é 4000 m.

COMO ESCOLHER

Antes de comprar o Conversor IO-Link IFM DP1223 para 2 saídas analógicas de 0…10 V, IP67, verifique estes pontos:

Escolha o DP1223 quando

O sistema precisar de duas saídas de tensão 0…10 V a partir de dados transmitidos por IO-Link, com master compatível com a classe de porta A/B e alimentação de 18…30 V DC.

Considere outra configuração quando

O equipamento receptor exigir um tipo de sinal analógico diferente de 0…10 V, ou quando o sistema não disponibilizar comunicação IO-Link e uma porta master compatível. A ficha não identifica modelos alternativos; confirme a seleção com os requisitos do sistema e o catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada no anúncio e no cadastro do produto.
Modelo e SKU	DP1223	Código de identificação do conversor.
GTIN	4021179323758	Identificador comercial informado no anúncio.
Tipo de produto	Conversor IO-Link - 0…10 V	Função declarada para o produto.
Categoria	Conversores IO-Link	Classificação do produto no catálogo.
NCM	8517.62.79	Classificação fiscal informada no cadastro.
Perfil	Common - I&D Identification and Diagnosis	Perfil indicado nos dados de cadastro.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface para comunicação com master IO-Link compatível.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência declarados.
Classe de master port exigida	A/B	Classe de porta requerida para o master.
Modo SIO	Não	A ficha informa que não há modo SIO.
DeviceID default	614	Identificação padrão informada no cadastro.
Tempo mínimo do ciclo do processo	3,6 ms	Tempo mínimo informado para o ciclo do processo.

Alimentação e dados elétricos
Tensão nominal DC	24 V	Valor nominal indicado para alimentação em corrente contínua.
Tensão de operação	18…30 V DC; para SELV/PELV	Faixa de operação e condição de alimentação especificadas.
Consumo de corrente	300 mA	Valor informado na ficha; considerar no dimensionamento da alimentação.
Capacidade de carga total	0,2 A	Limite total de carga especificado.

Entradas/saídas e sinais analógicos
Quantidade de saídas analógicas	2	Número de canais analógicos de saída.
Tensão da saída analógica	0…10 V	Faixa de tensão disponível em cada saída.
Dados do processo analógicos	2	Quantidade de dados analógicos de processo informada.
Resistência mínima de carga	3000 Ω	A carga conectada à saída deve respeitar o mínimo especificado.
Precisão da saída analógica	0,25%	Precisão declarada para a saída analógica.

Conexões elétricas e pinagem
Conector	1 × M12, codificação A; contatos: 1: L+, 2: não conectado, 3: L−, 4: C/Q IO-Link	Atribuição de contatos indicada para a conexão do lado IO-Link.
Soquete	1 × M12, codificação A; ficha indica contatos: 1: L+, 2: saída analógica 2 de 0…10 V, 3: L−, 4: saída analógica 1 de 0…10 V, 5: não conectado	A ficha apresenta divergência entre a quantidade declarada de contatos (4) e a listagem que inclui o contato 5; validar a pinagem no datasheet antes da instalação.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o invólucro; observar as condições de montagem do fabricante.
Temperatura ambiente	−25…70 °C	Faixa informada, sujeita às restrições por altitude listadas separadamente.
Temperatura de armazenamento	−25…70 °C	Faixa de armazenamento especificada.
Limites de temperatura por altitude	2000 m: −25…70 °C; 3000 m: −25…64 °C; 4000 m: −25…62 °C	Limites de temperatura ambiente informados conforme altitude.
Altitude máxima	4000 m	Altitude máxima de instalação indicada.
Umidade relativa máxima	90%, com redução linear até 50% a 40 °C, sem condensação	Condição de umidade especificada; não operar com condensação.
Grau de sujidade	2	Grau de sujidade informado na ficha.
Certificado UL	Ta máx. 55 °C; arquivo UL E205959	Limite de temperatura ambiente e identificação UL informados no cadastro.

Dados mecânicos e materiais
Dimensões	63 × 30 × 24 mm	Dimensões físicas informadas para o produto.
Invólucro	Retangular	Formato do invólucro.
Material do invólucro	PA	Material declarado para o invólucro.
Peso	91 g	Peso informado nos dados do produto.

Displays e elementos de operação
Display em operação	1 × LED verde	Indicador de operação informado.
Display de saída analógica	2 × LED amarelo	Indicadores associados às saídas analógicas.

Confiabilidade e acessórios
MTTF	432 anos	Valor de MTTF informado no cadastro; não representa prazo de garantia ou vida útil assegurada.
Acessório opcional	Clipe de montagem	A ficha identifica o clipe como opcional, não como item incluído.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.

• Modo de transferência COM2, 38,4 kBaud.

• Padrão SDCI: IEC 61131-9.

• Requer classe de porta master A/B.

• Modo SIO: não.

Conexões

Elétrica Conexão M12 com codificação A. A ficha especifica um conector com contatos 1: L+, 2: não conectado, 3: L− e 4: C/Q IO-Link. Para o soquete, informa L+ no pino 1, saída analógica 2 de 0…10 V no pino 2, L− no pino 3 e saída analógica 1 de 0…10 V no pino 4; também registra pino 5 não conectado, embora indique 4 contatos. Confirme a pinagem no datasheet oficial antes de energizar. Alimentação: 18…30 V DC, para SELV/PELV.

Processo Duas saídas analógicas de tensão 0…10 V; resistência mínima de carga de 3000 Ω. Conexão ao processo por sinais elétricos, não há conexão hidráulica ou pneumática especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link 1.1 com porta classe A/B e comunicação COM2, 38,4 kBaud	✓	Esses requisitos correspondem às especificações de comunicação informadas para o DP1223.
Receptor que aceita duas entradas analógicas de tensão de 0…10 V e carga mínima de 3000 Ω	✓	A ficha informa duas saídas 0…10 V e resistência mínima de carga de 3000 Ω.
Sistema que exige saída em corrente ou faixa de tensão diferente de 0…10 V	✗	A ficha especifica saídas analógicas de tensão de 0…10 V; não informa saída em corrente ou outra faixa.
Instalação com alimentação fora de 18…30 V DC ou sem SELV/PELV	✗	A alimentação especificada é 18…30 V DC para SELV/PELV.
Aplicação acima de 2000 m de altitude	✓	A ficha admite até 4000 m, mas reduz a temperatura ambiente máxima: até 64 °C a 3000 m e até 62 °C a 4000 m. Verifique a condição exata de altitude e temperatura.

INSTALAÇÃO

Como instalar o Conversor IO-Link IFM DP1223 para 2 saídas analógicas de 0…10 V, IP67

Confirme que o sistema utiliza um master IO-Link com revisão compatível e porta classe A/B; o produto não opera em modo SIO.
Verifique se a fonte fornece 18…30 V DC e atende à condição SELV/PELV especificada.
Identifique o lado do conector e o lado do soquete e confira a pinagem no datasheet oficial antes de fazer qualquer ligação, especialmente a divergência registrada na quantidade de contatos do soquete.
Conecte a interface IO-Link ao master e as duas saídas analógicas às entradas receptoras de 0…10 V, respeitando a resistência mínima de carga de 3000 Ω.
Instale o dispositivo considerando dimensões, condições ambientais e o grau de proteção IP67; siga os requisitos de montagem e vedação do fabricante.
Energize o sistema e confira os indicadores LED e os valores das duas saídas; se houver discrepância, valide configuração, alimentação e fiação antes de substituir o conversor.

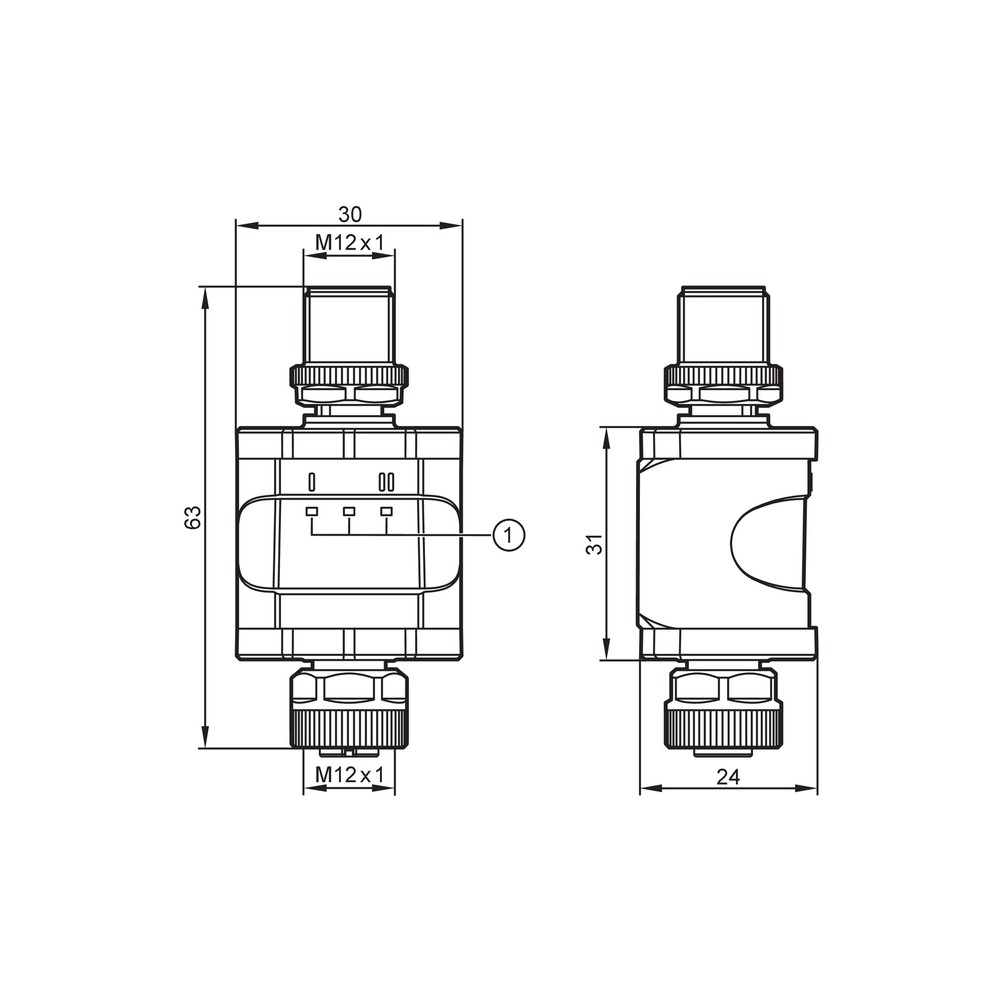

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou ambas as saídas permanecem sem sinal.	Possível falha de alimentação, comunicação IO-Link, configuração do processo ou ligação dos pinos.	Meça a alimentação dentro da faixa de 18…30 V DC, confira a comunicação no master e compare a fiação com o datasheet oficial.
A tensão medida não corresponde ao valor esperado.	Possível carga abaixo de 3000 Ω, ligação incorreta da saída ou valor de processo/configuração inadequados.	Verifique a resistência de entrada do equipamento receptor, identifique cada saída pela pinagem oficial e confira os dados transmitidos pelo master.
O master não estabelece comunicação com o conversor.	Possível incompatibilidade de classe da porta master, configuração de comunicação ou conexão do cabo.	Confirme a exigência de classe A/B, a revisão IO-Link 1.1, o modo COM2 e a conexão dos pinos L+, L− e C/Q conforme o datasheet.
O dispositivo apresenta funcionamento irregular em ambiente quente ou em altitude elevada.	A combinação de temperatura e altitude pode exceder os limites ambientais especificados.	Compare as condições medidas com os limites por altitude: 70 °C até 2000 m, 64 °C a 3000 m e 62 °C a 4000 m; confira também umidade e ausência de condensação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DP1223 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o DP1223 e o que ele faz?

É um conversor IO-Link que disponibiliza duas saídas analógicas de tensão de 0…10 V. A comunicação especificada é IO-Link 1.1.

Com quais sistemas IO-Link ele pode ser usado?

Requer um master com porta classe A/B e oferece comunicação COM2 a 38,4 kBaud. Verifique também a compatibilidade da configuração do master com IO-Link 1.1.

O que acompanha o produto?

O cadastro informa uma peça por embalagem, mas não detalha outros itens incluídos. O clipe de montagem aparece como acessório opcional, não como item confirmado na embalagem.

Ele serve para uma entrada analógica de 4…20 mA?

A ficha especifica saídas de tensão de 0…10 V, não uma saída de corrente de 4…20 mA. Para esse requisito, selecione um produto cuja ficha declare explicitamente saída em corrente.

Posso ligar o DP1223 a uma fonte de 12 V DC?

A faixa especificada é de 18…30 V DC para SELV/PELV. Uma alimentação de 12 V DC fica fora dessa faixa.

Uma saída está zerada: o que devo verificar antes de trocar o conversor?

Verifique primeiro a alimentação, a comunicação IO-Link e a pinagem da saída afetada. Confira também se o receptor respeita a resistência mínima de carga de 3000 Ω.

O master não detecta o conversor; qual pode ser a causa?

Confira a classe A/B da porta, a configuração IO-Link e a ligação de L+, L− e C/Q. Compare a conexão com a pinagem do datasheet antes de substituir o dispositivo.

É melhor comprar este conversor ou um modelo com outra faixa analógica?

Escolha o DP1223 quando forem necessárias duas saídas de tensão de 0…10 V. Se o receptor exigir outra faixa ou saída em corrente, compare com um modelo cuja ficha declare esse sinal; a documentação fornecida não identifica um modelo alternativo específico.

Como devo conferir a ligação M12 durante a instalação?

Use o datasheet oficial para confirmar a pinagem antes de energizar. A ficha lista quatro contatos no soquete, mas também menciona um quinto pino como não conectado; portanto, não presuma a disposição sem validar o documento.

O produto pode operar a 70 °C em qualquer altitude?

Não. A ficha limita a temperatura máxima a 64 °C a 3000 m e a 62 °C a 4000 m; a temperatura de 70 °C é indicada até 2000 m.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada pelo conversor para receber dados do master. (Ref.: revisão IO-Link 1.1)

COM2

Modo de transferência de dados indicado para a comunicação do dispositivo. (Ref.: COM2, 38,4 kBaud)

Saída analógica de tensão

Sinal elétrico de tensão disponibilizado para um equipamento receptor. (Ref.: 0…10 V)

Resistência mínima de carga

Valor mínimo de resistência que a carga conectada à saída deve respeitar. (Ref.: 3000 Ω)

IP67

Grau de proteção declarado para o invólucro; consulte o datasheet para as condições de instalação aplicáveis. (Ref.: grau de proteção IP67)
