Conversor de Sinal IO-Link IFM DP1222 0-10V IP67

Pré-visualizar: DP1222 IFM - Conversor de Sinal IO-Link Para converter sinais analógicos Entrada 0-10V, IP67

DP1222 IFM - Conversor de Sinal IO-Link Para converter sinais analógicos Entrada 0-10V, IP67

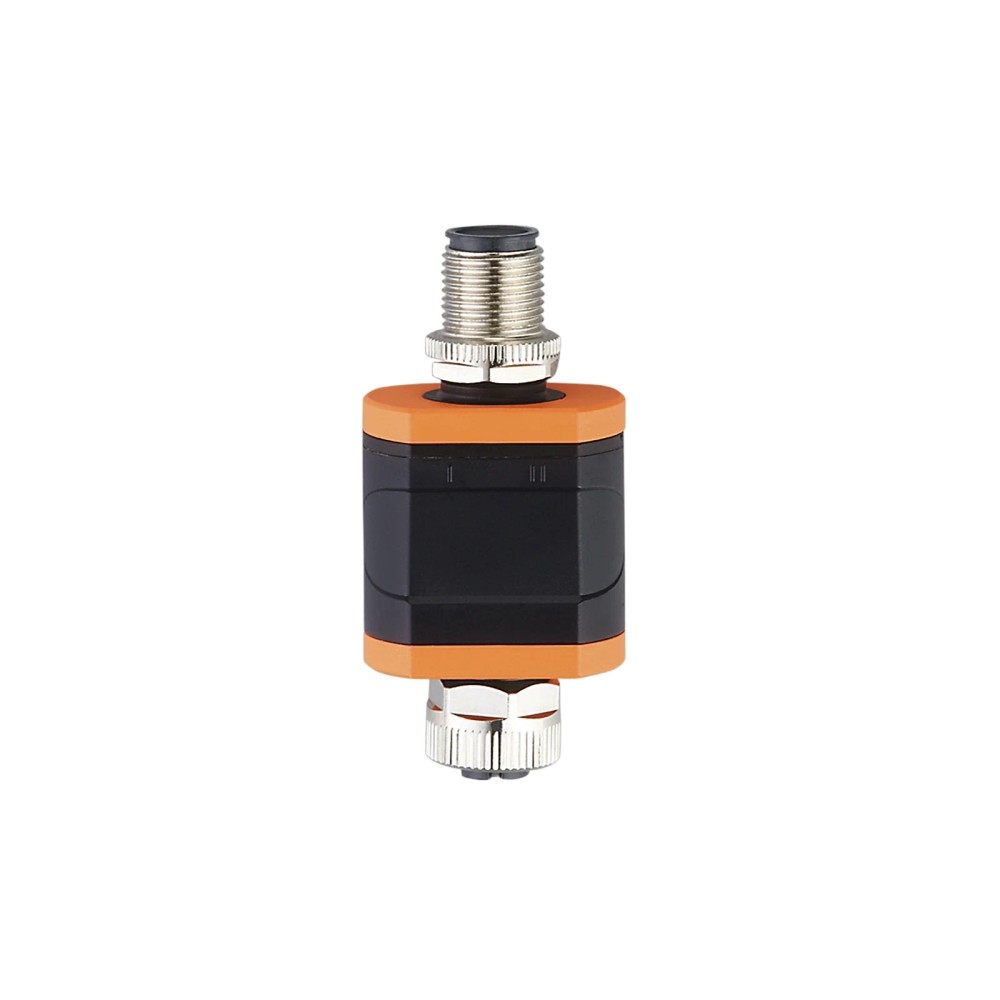

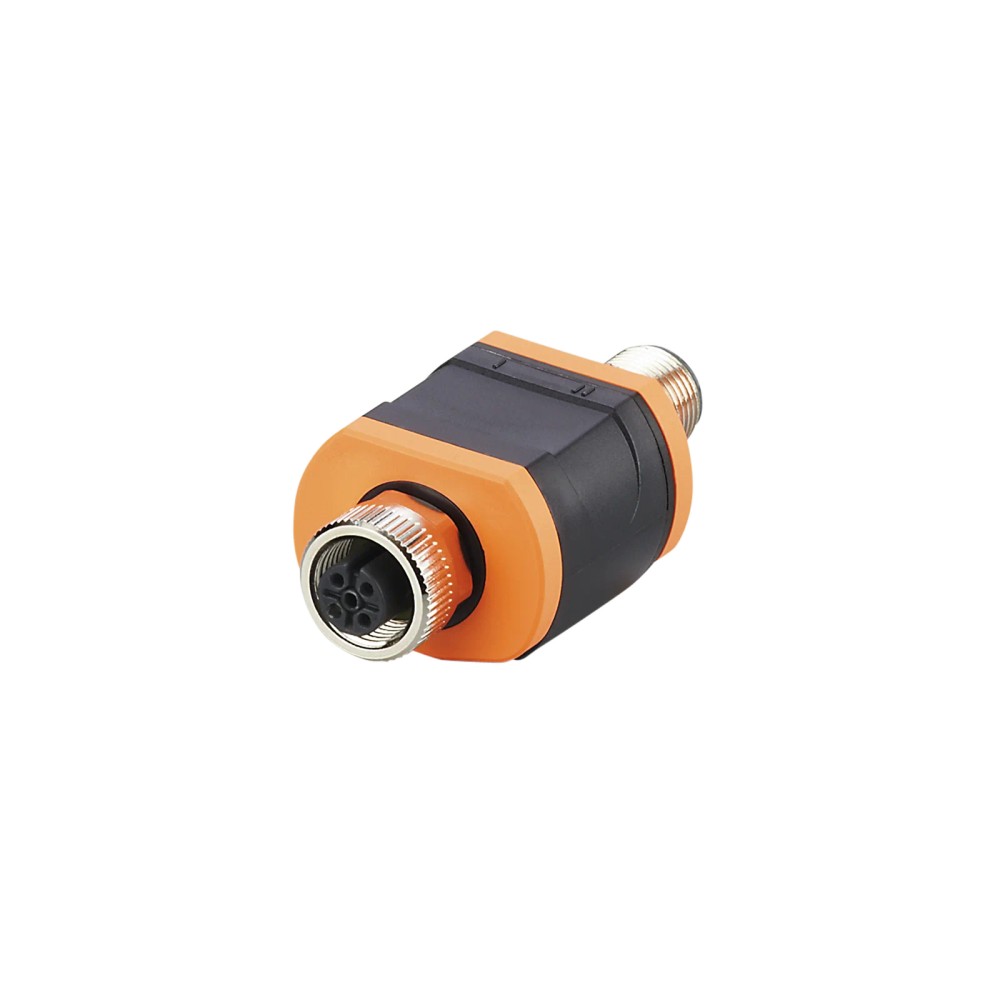

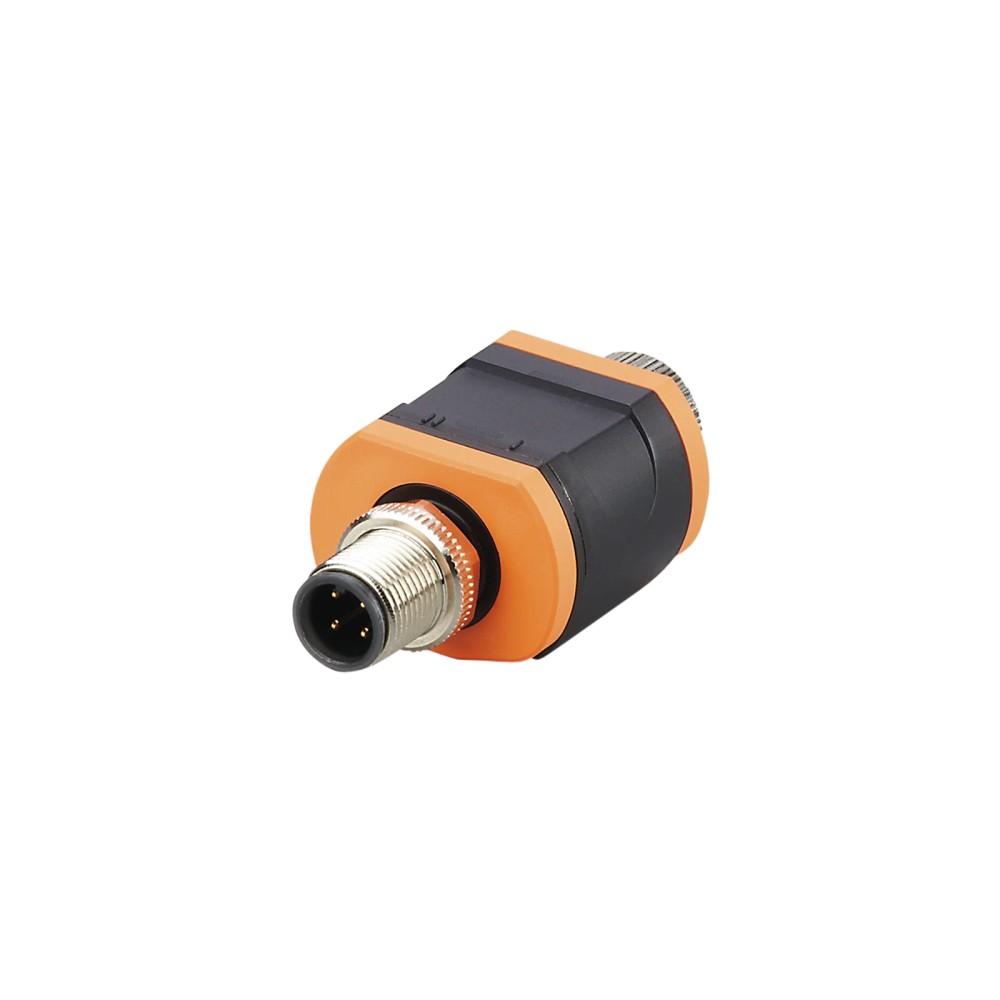

Imagem meramente ilustrativa

R$ 1.663,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DP1222
EAN: 4021179323741
NCM do produto: 85176279

Destaques do Produto Sinal de entrada...mais

Fechar menu

Saiba mais sobre: "DP1222 IFM - Conversor de Sinal IO-Link Para converter sinais analógicos Entrada 0-10V, IP67"

Destaques do Produto

Sinal de entrada

0...10 V

Quantidade de entradas analógicas

Protocolo

IO-Link, revisão 1.1

Alimentação

18...30 V DC, SELV/PELV

Conexão

M12, codificação A

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conversor de sinal analógico 0...10 V para IO-Link IFM DP1222

O IFM DP1222 é um conversor que disponibiliza duas entradas analógicas de 0...10 V por meio de uma interface IO-Link. É destinado à integração de sinais analógicos em sistemas IO-Link compatíveis. Possui conexão M12, alimentação de 18...30 V DC e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Conversor de sinal analógico para IO-Link
Modelo / SKU	DP1222
Entradas analógicas	2 × 0...10 V
Interface de comunicação	IO-Link, revisão 1.1
Tensão de operação	18...30 V DC (SELV/PELV)
Conexões elétricas	1 conector M12 e 1 soquete M12, codificação A
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	63 × 30 × 24 mm
Peso	92 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que precisam integrar até duas entradas de sinal analógico de 0...10 V a uma rede ou mestre IO-Link compatível.
Instalações que atendam à alimentação especificada de 18...30 V DC e às condições ambientais declaradas para o equipamento.

⚠ Considere outro se precisa de:

Aplicações cujo sinal de entrada não esteja dentro da faixa especificada de 0...10 V.
Aplicações que exijam um protocolo de saída diferente de IO-Link ou que não disponham de um mestre IO-Link compatível.

APLICAÇÕES E USO

Uso comprovado pelos dados do produto: aquisição de dois sinais de tensão de 0...10 V e disponibilização dos dados por IO-Link para um mestre compatível; as condições de alimentação, temperatura e umidade devem respeitar os limites declarados na ficha.
Possibilidade de aplicação: integração de sensores ou outros dispositivos com saída analógica de 0...10 V a uma arquitetura IO-Link. A compatibilidade específica do dispositivo conectado deve ser confirmada pela faixa e pelas características do sinal no datasheet correspondente.
A ficha não informa uma aplicação setorial específica. Não é possível confirmar adequação a um processo, ambiente ou tipo de sensor particular sem verificar os requisitos elétricos e de instalação.

COMO ESCOLHER

Antes de comprar o Conversor de sinal analógico 0...10 V para IO-Link IFM DP1222, verifique estes pontos:

Escolha o DP1222

Quando a aplicação requer duas entradas analógicas de 0...10 V transmitidas por IO-Link e a instalação atende à alimentação de 18...30 V DC.

Avalie outro equipamento

Se o sinal analógico necessário estiver fora de 0...10 V, se forem exigidas mais de duas entradas ou se a arquitetura de comunicação não aceitar IO-Link. Confirme a adequação da alternativa na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Conversor de sinal	Converte sinais analógicos de tensão para disponibilização via IO-Link.
Categoria	IO-Link	Classificação informada para o produto.
Referência / SKU / part number	DP1222	Identificação do modelo.
GTIN	4021179323741	Código global de identificação informado.
Marca	ifm	Fabricante indicado na ficha.
NCM	8517.62.79	Classificação fiscal informada no cadastro.

Entradas analógicas
Quantidade de entradas analógicas	2	Número de canais de entrada declarado.
Tensão da entrada analógica	0...10 V	Faixa de sinal informada pelo fabricante.
Dados do processo analógicos	2	Quantidade de dados de processo analógicos indicada na ficha.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface de comunicação do equipamento.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9	Padrão informado para a comunicação IO-Link.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência declarados.
Modo SIO	Não	A ficha indica que o modo SIO não está disponível.
Classe de master port exigida	A/B	Classe de porta de mestre requerida conforme os dados do produto.

Dados elétricos e alimentação
Tensão nominal DC	24 V	Valor nominal declarado.
Tensão de operação	18...30 V DC (para SELV/PELV)	Faixa de alimentação informada.
Consumo de corrente	< 380 mA	Limite de consumo indicado na ficha.
Capacidade de carga máxima das entradas totais	200 mA	Valor máximo declarado para as entradas totais.

Conexões elétricas
Conector	1 × M12; codificação A; 4 contatos: 1 L+, 2 não conectado, 3 L-, 4 C/Q IO-Link	Pinagem declarada para a conexão do lado IO-Link.
Soquete	1 × M12; codificação A; contatos: 1 L+, 2 entrada analógica 2 (0...10 V), 3 L-, 4 entrada analógica 1 (0...10 V), 5 não conectado	Pinagem declarada para a conexão das entradas; conferir diagrama do fabricante antes da instalação.

Condições ambientais
Grau de proteção	IP 67	Grau de proteção informado para o equipamento; não substitui a verificação das condições de montagem e conexão.
Temperatura ambiente	-25...70 °C	Faixa de operação ambiental declarada.
Temperatura de armazenamento	-25...70 °C	Faixa de armazenamento declarada.
Umidade relativa máxima do ar	90%; redução linear até 50% a 40 °C, sem condensação	Limite e condição de umidade conforme a ficha.
Altitude máxima acima do nível do mar	4000 m	Limite de altitude declarado.
Grau de sujidade	2	Condição de grau de sujidade informada.

Dados mecânicos

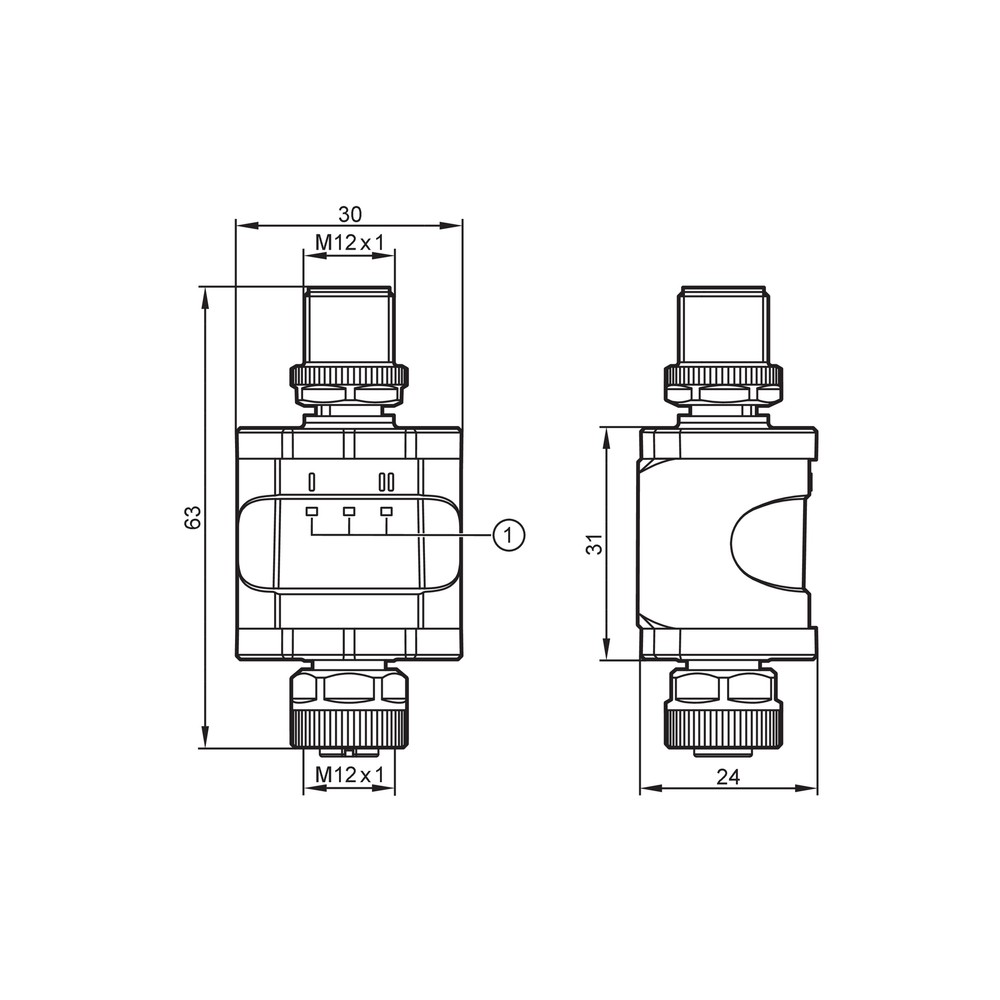

Dimensões	63 × 30 × 24 mm	Dimensões declaradas; consulte o desenho dimensional para orientação de montagem.
Invólucro	Retangular	Formato informado para o invólucro.
Material do invólucro	PA	Material declarado na ficha.
Peso	92 g	Peso informado no cadastro do produto.

Displays e elementos de operação
Display em operação	1 × LED verde	Indicação visual declarada para o estado de operação.
Display de entrada analógica	2 × LED amarelo	Indicadores visuais associados às entradas analógicas.

Dados de confiabilidade e conformidade
MTTF	504 anos	Valor informado no cadastro; não representa garantia nem vida útil assegurada.
Número do arquivo UL	E205959	Referência de arquivo UL indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud); padrão SDCI IEC 61131-9.

• Requer classe de porta de mestre A/B.

• O modo SIO consta como não disponível.

Conexões

Elétrica Alimentação de 18...30 V DC para SELV/PELV. Conector M12 codificação A, 4 contatos: pino 1 L+, pino 2 não conectado, pino 3 L-, pino 4 C/Q IO-Link. Soquete M12 codificação A: pino 1 L+, pino 2 entrada analógica 2 (0...10 V), pino 3 L-, pino 4 entrada analógica 1 (0...10 V), pino 5 não conectado, conforme dados do produto. Verifique o pinout no datasheet antes da ligação.

Processo Não há conexão de processo especificada na ficha; o equipamento utiliza conexões elétricas M12. Não interpretar essas conexões como conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dois sinais de tensão de 0...10 V com leitura por mestre IO-Link compatível	✓	O DP1222 possui duas entradas analógicas de 0...10 V e interface IO-Link; a porta de mestre exigida é classe A/B.
Sinal de entrada diferente de 0...10 V	✗	A faixa de entrada declarada para o produto é 0...10 V.
Mestre sem suporte a IO-Link ou sem classe de porta A/B exigida	✗	A interface informada é IO-Link e a classe de master port exigida é A/B.
Instalação com alimentação fora de 18...30 V DC	✗	A faixa de tensão de operação informada é 18...30 V DC, para SELV/PELV.
Uso em temperatura ambiente entre -25 e 70 °C	✓	Essa é a faixa de temperatura ambiente declarada na ficha.

INSTALAÇÃO

Como instalar o Conversor de sinal analógico 0...10 V para IO-Link IFM DP1222

Confirme que a aplicação utiliza sinais de entrada de 0...10 V e que o mestre IO-Link atende à classe de porta A/B exigida.
Verifique que a alimentação disponível está entre 18...30 V DC e é fornecida como SELV/PELV.
Consulte o datasheet e o desenho dimensional para identificar corretamente o equipamento e planejar sua montagem.
Faça as ligações nas conexões M12 conforme o pinout do fabricante, mantendo separados alimentação, comunicação e sinais analógicos.
Confira a correspondência dos dois sinais analógicos com os contatos indicados para entrada 1 e entrada 2 antes de energizar.
Após a ligação, verifique a indicação dos LEDs e a comunicação com o mestre; consulte o datasheet se o estado observado não corresponder ao esperado.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

Folha de dados DP1222 em português (Datasheet) Desenho em escala DP1222 (Desenho Dimensional)
