Conversor IO-Link IFM DP1213

Pré-visualizar: DP1213 IFM - Conversor IO-Link ifm Conversão de sinal 2x 4...20 mA IP67

DP1213 IFM - Conversor IO-Link ifm Conversão de sinal 2x 4...20 mA IP67

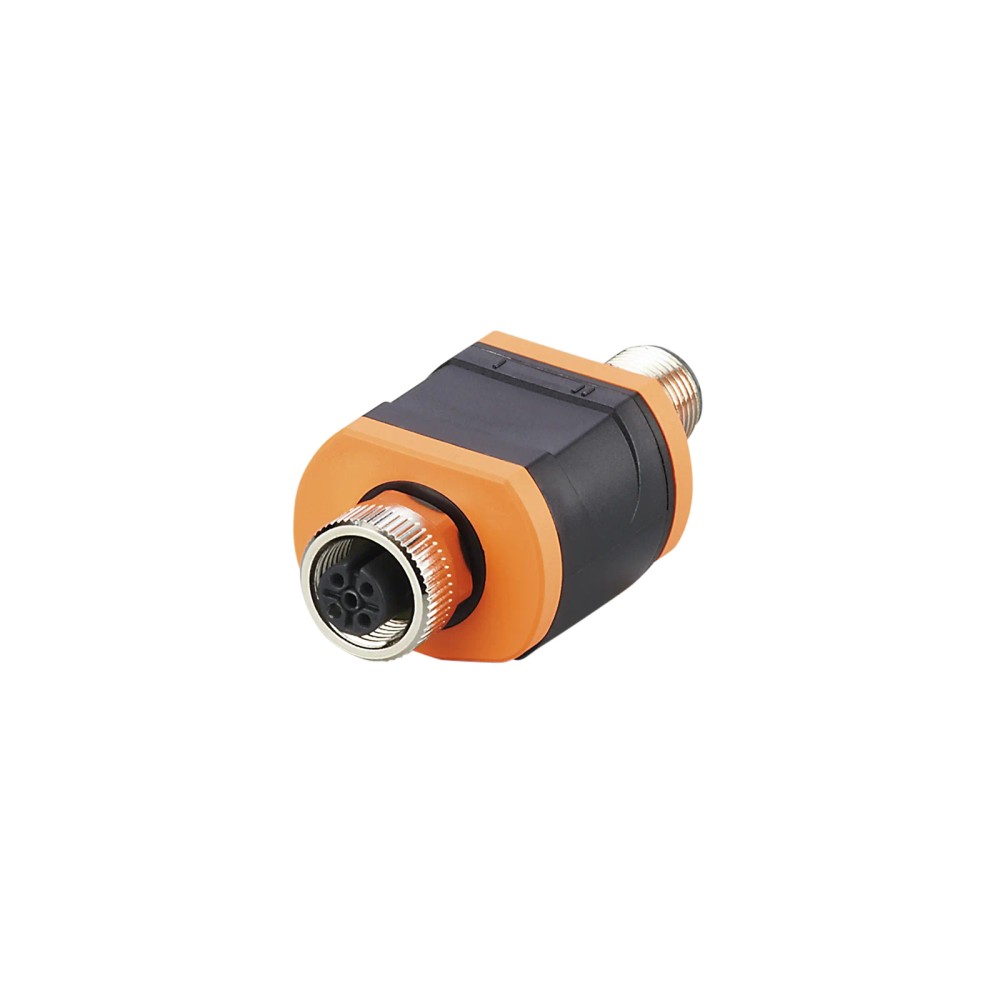

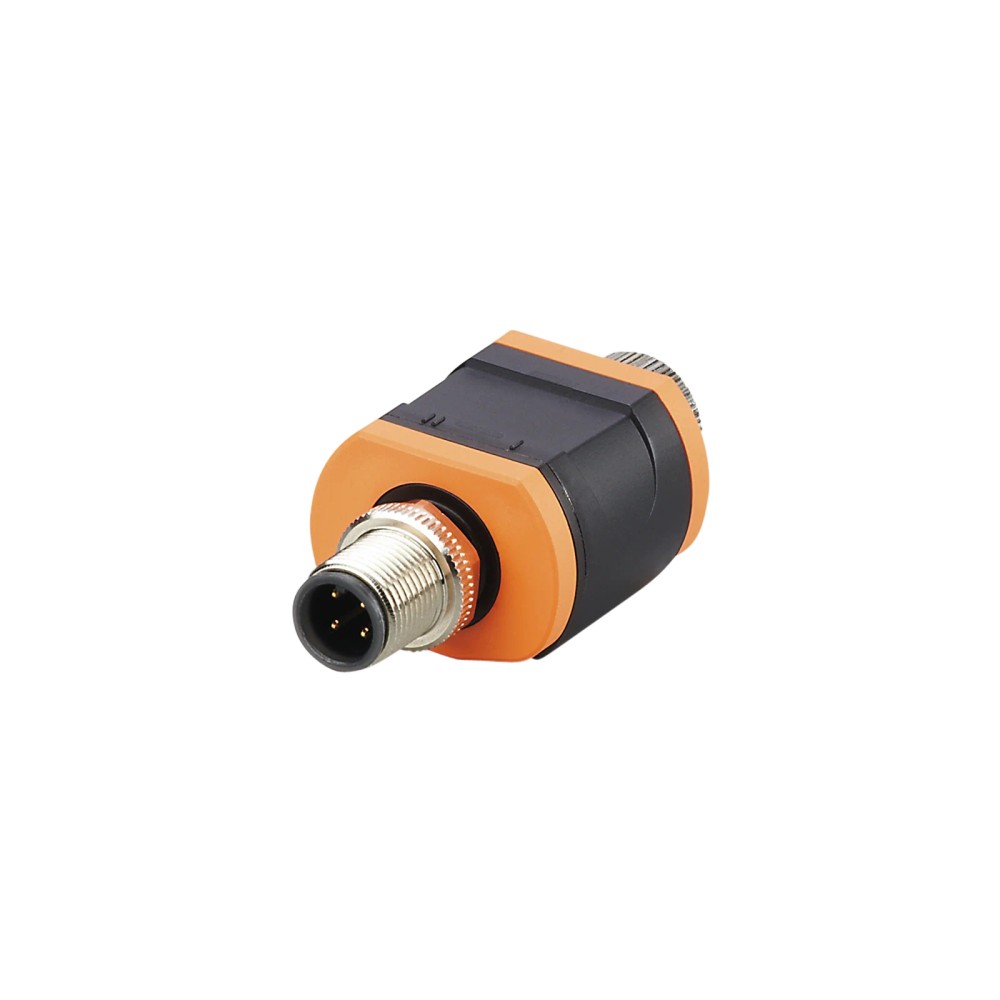

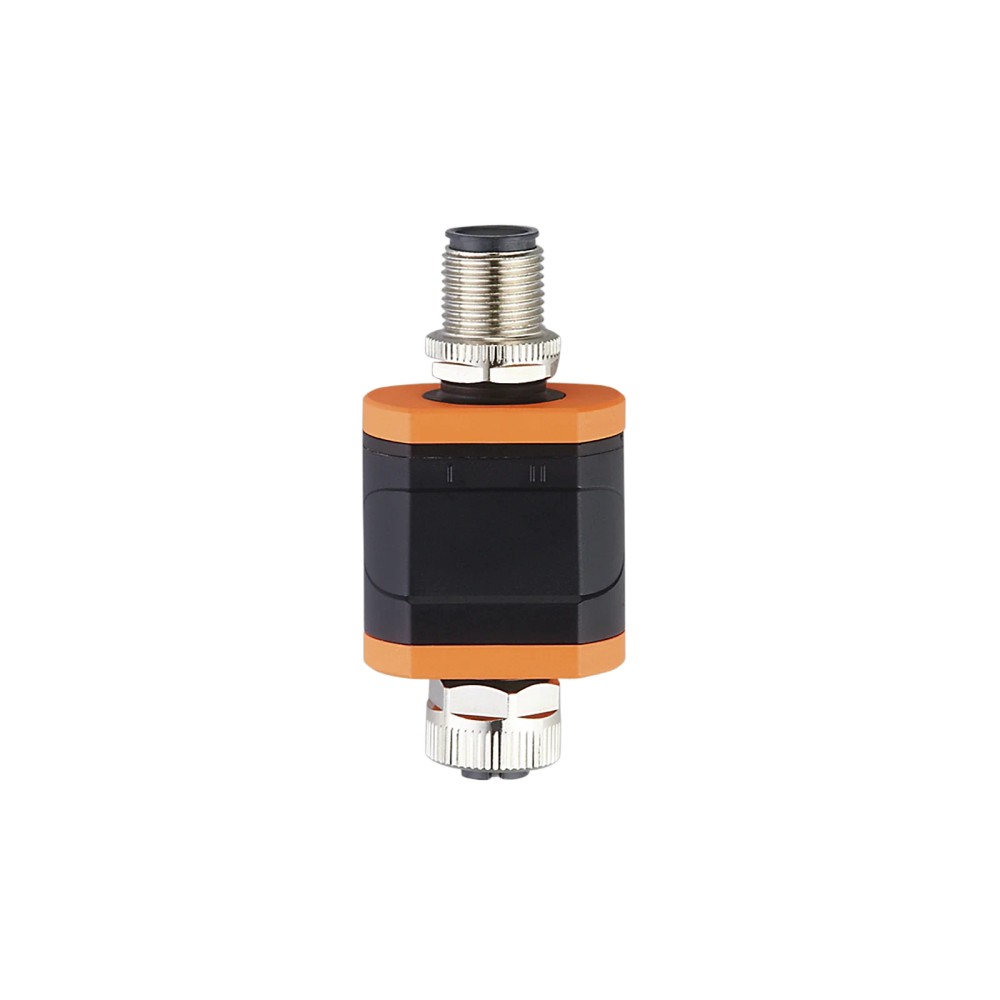

Imagem meramente ilustrativa

R$ 1.801,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DP1213
EAN: 4021179321181
NCM do produto: 85176279

Destaques do Produto Sinal analógico requerido...mais

Fechar menu

Saiba mais sobre: "DP1213 IFM - Conversor IO-Link ifm Conversão de sinal 2x 4...20 mA IP67"

Destaques do Produto

Sinal analógico requerido

2 saídas de corrente 4...20 mA

Interface de entrada

IO-Link, revisão 1.1

Alimentação

18...30 V DC, SELV/PELV

Conexão

M12, codificação A

Carga máxima da saída

300 Ω

Ambiente

IP67; temperatura ambiente de -25...70 °C, sujeito à redução por altitude

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conversor IO-Link ifm DP1213, 2 saídas analógicas de 4...20 mA, IP67

O ifm DP1213 é um conversor IO-Link que disponibiliza duas saídas analógicas de 4...20 mA. É destinado a aplicações em que dados de processo IO-Link precisam ser apresentados como sinais analógicos de corrente. Possui conexão IO-Link M12, grau de proteção IP67 e precisão de saída especificada em 0,25%.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Conversor IO-Link para 2 saídas analógicas
Fabricante / modelo	ifm DP1213
Sinal de saída	2 x 4...20 mA
Interface de comunicação	IO-Link, revisão 1.1
Conexões	M12, codificação A; conector IO-Link e soquete das saídas
Grau de proteção	IP67
Tensão de operação	18...30 V DC; para SELV/PELV
Precisão da saída analógica	0,25 %
Dimensões	63 x 30 x 24 mm
Carga máxima	300 Ω

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas IO-Link que necessitem disponibilizar dois sinais analógicos de corrente 4...20 mA para equipamentos compatíveis.
Instalações com master IO-Link e porta classe A ou B, conforme requisito indicado para o dispositivo.
Aplicações que atendam à alimentação de 18...30 V DC, carga máxima de 300 Ω e condições ambientais especificadas.

⚠ Considere outro se precisa de:

Aplicações que exijam sinal de saída diferente de 4...20 mA ou mais de duas saídas analógicas.
Sistemas sem comunicação IO-Link ou sem master com porta classe A/B compatível.
Circuitos cuja carga exceda 300 Ω ou cuja alimentação esteja fora de 18...30 V DC.

APLICAÇÕES E USO

Aplicação documentada: conversão de dados IO-Link em dois sinais de corrente analógicos 4...20 mA para integração com receptores que aceitem esse sinal e respeitem a carga máxima especificada.
Possibilidade de aplicação: instalação em ambiente compatível com IP67, desde que também sejam respeitados os limites de temperatura, umidade, altitude, alimentação e conexão indicados pelo fabricante.
A integração exige master IO-Link com porta classe A/B e alimentação de 18...30 V DC para SELV/PELV. A ficha não identifica modelos específicos de sensores, masters ou receptores compatíveis.

COMO ESCOLHER

Antes de comprar o Conversor IO-Link ifm DP1213, 2 saídas analógicas de 4...20 mA, IP67, verifique estes pontos:

Escolha o DP1213 quando

A arquitetura utilizar IO-Link e precisar converter os dados do processo em duas saídas analógicas de 4...20 mA, respeitando carga máxima de 300 Ω e alimentação de 18...30 V DC.

Avalie outra configuração quando

O sistema requerer outro tipo ou número de sinais analógicos, carga superior a 300 Ω, alimentação fora da faixa especificada ou uma interface de comunicação diferente de IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Conversor IO-Link - 4...20 mA	Conversor de dados IO-Link para duas saídas analógicas de corrente.
Fabricante e modelo	ifm DP1213	Identificação do produto.
SKU / Part Number	DP1213	Código de pedido informado.
GTIN	4021179321181	Identificador comercial do produto.
Categoria	IO-Link	Classificação informada no anúncio.
Perfil	Common - I&D Identification and Diagnosis	Perfil indicado nos dados do produto.

Interface e comunicação
Interface de comunicação	IO-Link	Interface de comunicação do dispositivo.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa de transmissão informada.
SDCI-Padrão	IEC 61131-9	Padrão de referência da comunicação SDCI.
DeviceID default	612	Identificador padrão informado.
Modo SIO	Não	Não há modo SIO indicado; o dispositivo opera pela interface IO-Link.
Classe de master port exigida	A/B	Classe de porta do master indicada como requisito.
Tempo mínimo do ciclo do processo	3,6 ms	Tempo mínimo informado para o ciclo de processo.

Saídas analógicas
Quantidade de saídas analógicas	2	Número de canais de saída analógica.
Corrente da saída analógica	4...20 mA	Faixa de sinal de cada saída.
Dados do processo analógicos	2	Quantidade de dados de processo analógicos informada.
Precisão da saída analógica	0,25 %	Precisão especificada para as saídas analógicas.
Carga máxima	300 Ω	Limite de carga indicado para a saída.

Alimentação e dados elétricos
Tensão de operação	18...30 V DC; para SELV/PELV	Faixa de operação informada, com alimentação SELV/PELV.
Tensão nominal DC	24 V	Valor nominal informado.
Consumo de corrente	300 mA	Consumo de corrente indicado na ficha.
Capacidade de carga total	0,2 A	Valor de capacidade de carga total informado.
Categoria de sobretensão	II	Categoria especificada.
Grau de sujidade	2	Grau de poluição indicado.

Conexões elétricas
Conector IO-Link	1 x M12, codificação A; 4 contatos: 1 L+, 2 não conectado, 3 L-, 4 C/Q IO-Link	Atribuição de pinos do conector de comunicação.
Soquete das saídas	1 x M12, codificação A; pino 1 L+, pino 2 saída analógica 2, pino 3 L-, pino 4 saída analógica 1, pino 5 não conectado	Atribuição de pinos conforme dados fornecidos; as duas saídas são 4...20 mA.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado.
Temperatura ambiente	-25...70 °C	Faixa informada; consulte a redução relacionada à altitude.
Aviso sobre temperatura e altitude	A 2000 m: -25...70 °C; a 3000 m: -25...64 °C; a 4000 m: -25...62 °C	Limites de temperatura ambiente indicados por altitude.
Temperatura de armazenamento	-25...70 °C	Faixa de armazenamento especificada.
Umidade relativa máxima	90 %, com redução linear até 50 % a 40 °C, sem condensação	Condição ambiental indicada.
Altitude máxima	4000 m	Limite máximo informado.
Certificado UL Ta max.	50 °C	Temperatura ambiente máxima indicada para a certificação UL.
Número do arquivo UL	E205959	Identificação do arquivo UL informada.

Dados mecânicos
Dimensões	63 x 30 x 24 mm	Dimensões externas informadas.
Peso	91,5 g	Peso indicado nos dados técnicos.
Invólucro	Retangular	Formato do invólucro.
Material do invólucro	PA	Material informado para o invólucro.
Acessório opcional	Clipe de montagem	Acessório identificado como opcional, não como incluso.
MTTF	352 anos	Valor MTTF informado na base do produto; não representa vida útil garantida.

Displays e elementos de operação
Display em operação	1 x LED verde	Indicador de operação informado.
Display de saída analógica	2 x LED amarelo	Indicadores das saídas analógicas informados.

Dados comerciais e identificação regulatória
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8517.62.79	Classificação fiscal indicada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transmissão COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Requer master IO-Link com classe de porta A/B.

Conexões

Elétrica Conexão M12, codificação A. Conector: 4 contatos, pino 1 L+, pino 2 não conectado, pino 3 L-, pino 4 C/Q IO-Link. Soquete: M12, codificação A; pino 1 L+, pino 2 saída analógica 2 (4...20 mA), pino 3 L-, pino 4 saída analógica 1 (4...20 mA), pino 5 não conectado. Alimentação de 18...30 V DC para SELV/PELV.

Processo A ficha informa duas saídas analógicas de corrente 4...20 mA; não especifica conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A/B e equipamento receptor de duas entradas 4...20 mA	✓	Corresponde à interface IO-Link exigida e às duas saídas de corrente indicadas.
Receptor analógico com carga de até 300 Ω por saída, dentro das condições elétricas especificadas	✓	A carga máxima informada para o dispositivo é 300 Ω.
Receptor que exige tensão analógica, outro intervalo de corrente ou mais de duas saídas	✗	O produto especifica duas saídas de corrente 4...20 mA; outros tipos ou quantidades não estão indicados.
Instalação alimentada fora de 18...30 V DC	✗	A tensão de operação especificada é 18...30 V DC para SELV/PELV.
Instalação sem master IO-Link compatível	✗	A comunicação do dispositivo é IO-Link e requer master com porta classe A/B; o modo SIO está indicado como não disponível.

INSTALAÇÃO

Como instalar o Conversor IO-Link ifm DP1213, 2 saídas analógicas de 4...20 mA, IP67

Confirme que a instalação requer comunicação IO-Link e duas saídas de corrente 4...20 mA.
Verifique a compatibilidade do master IO-Link, incluindo revisão 1.1 e porta classe A/B.
Confirme alimentação de 18...30 V DC, em circuito SELV/PELV.
Conecte o lado IO-Link ao conector M12 codificado A, respeitando os pinos L+, L-, C/Q e o contato não conectado.
Conecte o receptor às saídas no soquete M12, identificando separadamente as saídas analógicas 1 e 2 e respeitando a carga máxima de 300 Ω.
Instale o dispositivo dentro dos limites ambientais e mecânicos aplicáveis; consulte o datasheet e o desenho dimensional antes de fixar ou energizar.

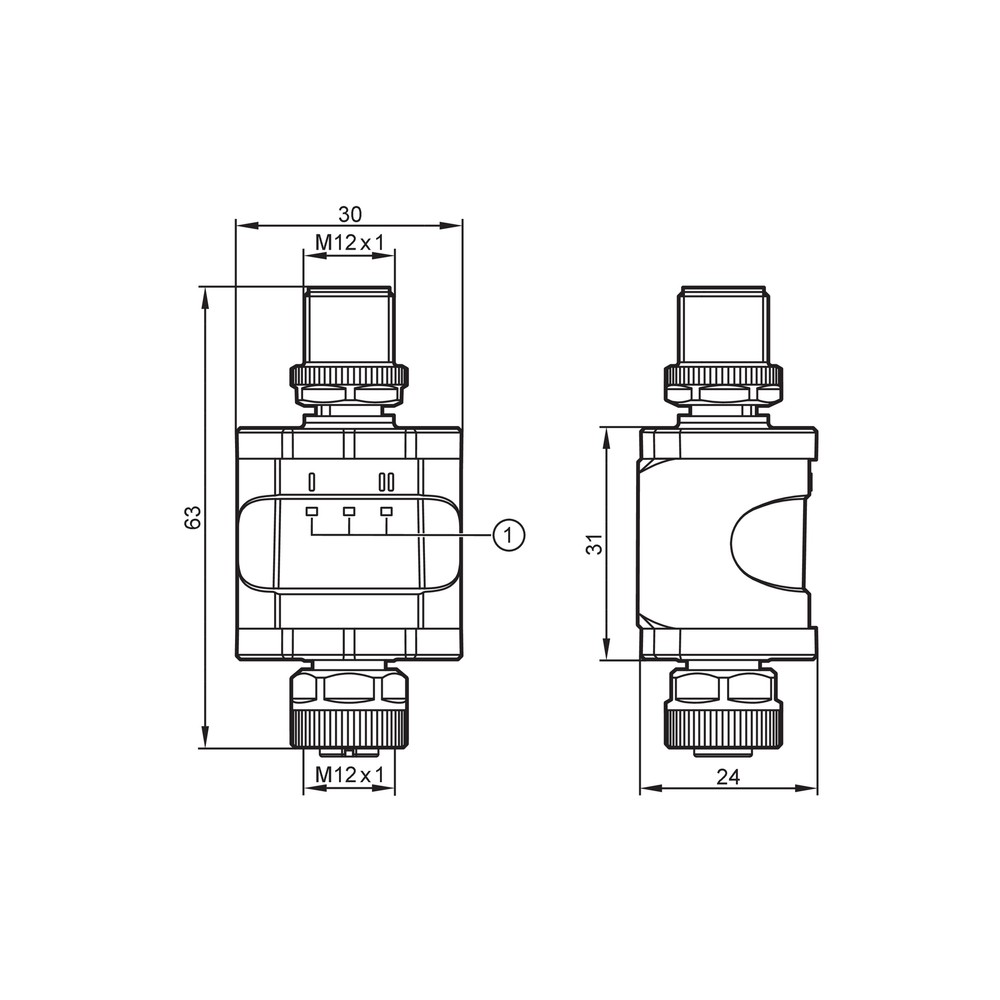

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Clipe de montagem (opcional; não informado como incluso).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação entre o dispositivo e o master IO-Link.	Incompatibilidade de configuração do master, conexão incorreta ou ausência de alimentação dentro da faixa especificada.	Verifique a alimentação de 18...30 V DC, a conexão M12 e se o master possui porta classe A/B; consulte o datasheet para a atribuição dos pinos.
Uma ou ambas as entradas do receptor não apresentam sinal de corrente esperado.	Ligação incorreta das saídas analógicas ou receptor conectado ao canal errado.	Confira a atribuição dos pinos 2 e 4 no soquete M12 para as saídas 2 e 1, respectivamente, e valide as conexões com o esquema do datasheet.
A leitura analógica fica fora da faixa esperada ou instável.	Carga do circuito acima do limite informado ou incompatibilidade entre o sinal de corrente e a entrada do receptor.	Confirme que a entrada do receptor aceita 4...20 mA e que a carga não ultrapassa 300 Ω; verifique também a ligação e a alimentação.
O dispositivo não opera após a instalação em ambiente externo ou sujeito a variações térmicas.	Condições de temperatura, altitude ou umidade fora dos limites aplicáveis à instalação.	Compare temperatura, altitude e umidade medidas com os limites da ficha; observe a redução de temperatura permitida em altitudes maiores e evite condensação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DP1213 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que o conversor IO-Link ifm DP1213 faz?

Converte dados de processo IO-Link em duas saídas analógicas de corrente 4...20 mA. A ficha especifica comunicação IO-Link revisão 1.1.

Com quais masters IO-Link ele pode ser usado?

A ficha exige um master com porta classe A/B. Não são indicados modelos específicos de master; confirme a configuração no datasheet do fabricante.

O produto acompanha o clipe de montagem?

O clipe de montagem aparece como acessório opcional, não como item incluído. A ficha informa uma peça por embalagem.

Ele serve para uma entrada analógica de tensão ou para outro intervalo de corrente?

Não é a saída especificada para esses casos: o DP1213 fornece duas saídas de corrente 4...20 mA. A ficha não informa saída de tensão ou outros intervalos.

Posso usar o DP1213 sem um master IO-Link, em modo SIO?

Não há modo SIO disponível, conforme os dados do produto. A comunicação indicada é IO-Link e requer master com porta classe A/B.

O LED não indica operação; o que devo verificar antes de trocar o conversor?

Verifique primeiro a alimentação, que deve estar entre 18...30 V DC para SELV/PELV, e confira a conexão M12 e a atribuição dos pinos. A ficha identifica um LED verde para operação.

Uma saída analógica está sem leitura no receptor; o que conferir?

Confira a ligação do canal no soquete M12, a compatibilidade da entrada com 4...20 mA e se a carga está dentro do limite máximo de 300 Ω. A ficha associa as saídas 1 e 2 aos pinos 4 e 2, respectivamente.

Quando escolher o DP1213 em vez de um conversor com uma saída?

Escolha o DP1213 quando a aplicação exigir duas saídas analógicas 4...20 mA a partir de uma conexão IO-Link. Se o número ou tipo de sinais requerido for diferente, selecione um equipamento cuja ficha corresponda a esses requisitos.

Que cuidados devo ter ao instalar as conexões M12?

Identifique o conector de comunicação e o soquete das saídas separadamente e siga a atribuição de pinos do datasheet. Confirme a alimentação e as condições ambientais antes de energizar.

Qual o limite de carga das saídas analógicas?

A carga máxima informada é 300 Ω. Verifique a carga do circuito receptor antes de integrar cada saída.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial usada pelo DP1213 para receber dados de processo do master.

4...20 mA

Faixa de corrente especificada para cada uma das duas saídas analógicas do conversor.

COM2

Tipo de transferência IO-Link indicado para o dispositivo, com taxa de 38,4 kBaud.

SELV/PELV

Classificação de alimentação de baixa tensão indicada como condição para a faixa de operação do produto.

IP67

Grau de proteção declarado para o invólucro do dispositivo.
