Conversor IO-Link ifm DP1213 - 2 Saídas 4-20mA

Pré-visualizar: DP1213 IFM - Conversor IO-Link ifm Conversão de sinal 2 Saídas 4-20mA IP67

DP1213 IFM - Conversor IO-Link ifm Conversão de sinal 2 Saídas 4-20mA IP67

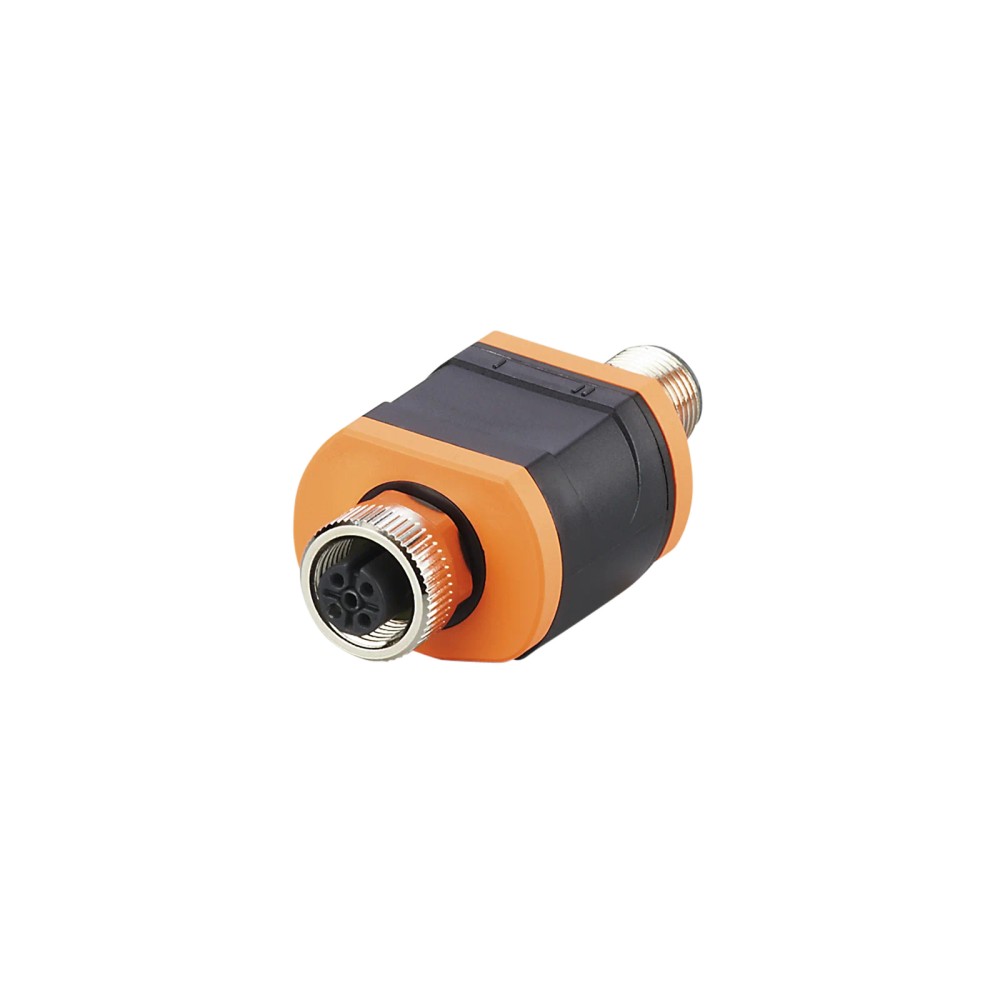

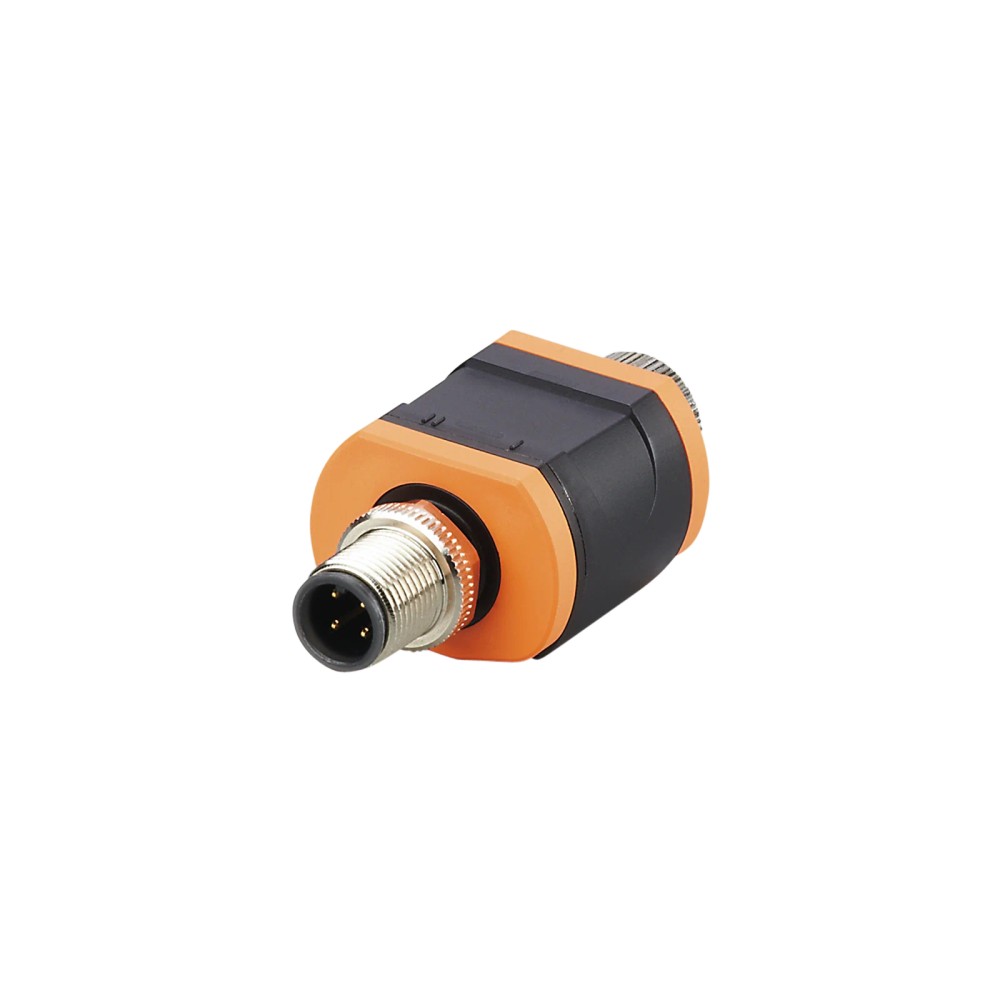

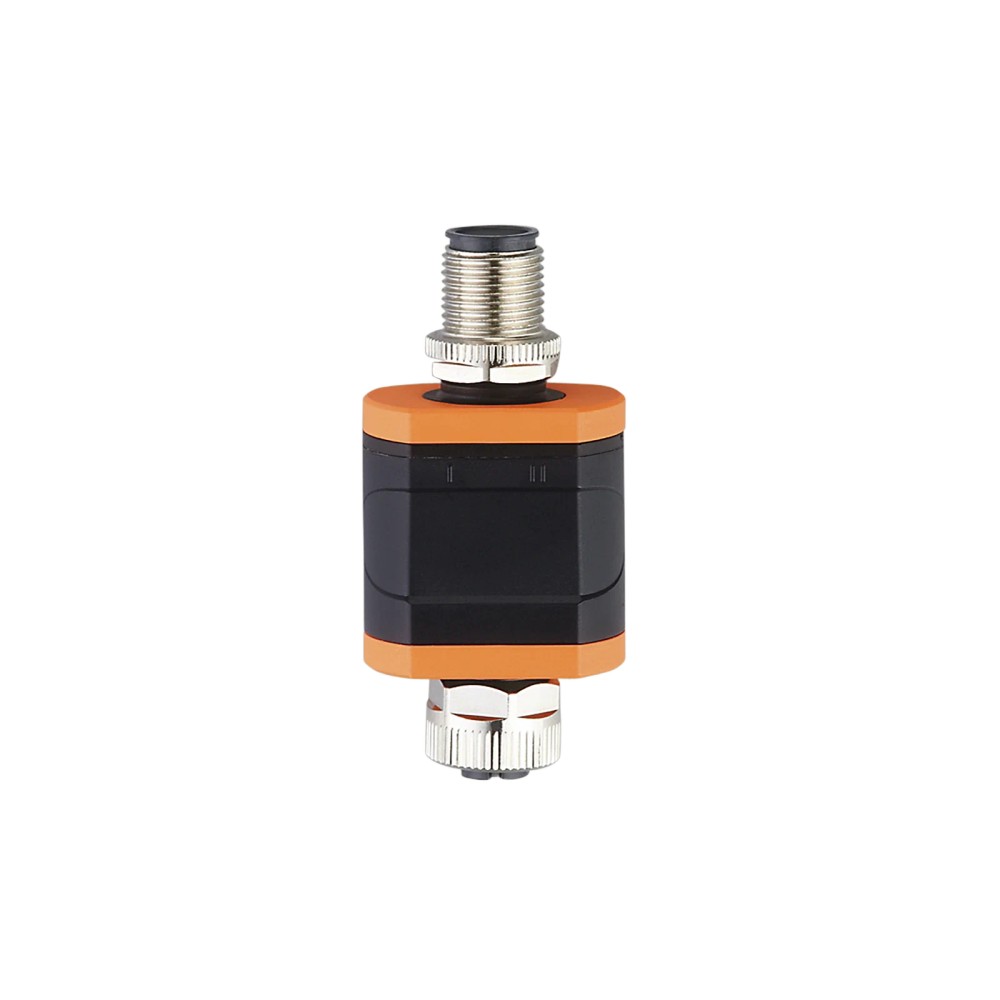

Imagem meramente ilustrativa

R$ 1.801,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DP1213
EAN: 4021179321181
NCM do produto: 85176279

Destaques do Produto Número de saídas 2...mais

Fechar menu

Saiba mais sobre: "DP1213 IFM - Conversor IO-Link ifm Conversão de sinal 2 Saídas 4-20mA IP67"

Destaques do Produto

Número de saídas

2 saídas analógicas

Tipo e faixa do sinal

Corrente, 4...20 mA

Interface de entrada

IO-Link, revisão 1.1

Alimentação

18...30 V DC; SELV/PELV

Carga máxima

300 Ω

Conexões e proteção

M12; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conversor IO-Link ifm DP1213, 2 saídas analógicas de 4...20 mA, IP 67

O ifm DP1213 é um conversor IO-Link que disponibiliza duas saídas analógicas de 4...20 mA. É destinado a aplicações em que sinais de processo via IO-Link precisam ser convertidos em sinais de corrente analógicos. Possui conexão IO-Link M12, grau de proteção IP 67 e dimensões de 63 x 30 x 24 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Conversor IO-Link para 2 x 4...20 mA
Marca e modelo	ifm DP1213
Interface de comunicação	IO-Link, revisão 1.1
Saídas analógicas	2; corrente de 4...20 mA
Precisão das saídas	0,25 %
Alimentação	18...30 V DC; para SELV/PELV
Conexões	1 conector M12 A, 4 contatos; 1 soquete M12 A, 5 contatos
Grau de proteção	IP 67
Dimensões	63 x 30 x 24 mm
Temperatura ambiente	-25...70 °C, com redução do limite em altitudes elevadas conforme ficha

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas com dispositivo IO-Link e master compatível que necessitem de duas saídas analógicas de corrente 4...20 mA.
Aplicações em que a carga de cada saída respeite a carga máxima especificada de 300 Ω e a alimentação esteja dentro de 18...30 V DC, SELV/PELV.
Instalações que requeiram grau de proteção IP 67, respeitadas as condições de montagem e conexão especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam saída de tensão ou faixa analógica diferente de 4...20 mA.
Instalações cuja carga da saída analógica exceda 300 Ω.
Sistemas sem interface IO-Link compatível ou sem alimentação dentro de 18...30 V DC, SELV/PELV.

APLICAÇÕES E USO

Aplicação declarada: conversão de comunicação IO-Link em duas saídas analógicas de corrente 4...20 mA, para sistemas que aceitem esse tipo de sinal e respeitem o limite de carga indicado.
Possibilidade de aplicação: integração de sinais analógicos em um sistema receptor com entradas de corrente 4...20 mA. Essa utilização depende da configuração do master IO-Link e da compatibilidade elétrica do receptor; confirmar a arquitetura no datasheet.
A operação ambiental deve respeitar a faixa de temperatura e os limites mais restritivos aplicáveis à altitude. A ficha também especifica umidade sem condensação.
O grau IP 67 é declarado para o produto; a proteção efetiva da instalação depende da montagem e das conexões apropriadas.

COMO ESCOLHER

Antes de comprar o Conversor IO-Link ifm DP1213, 2 saídas analógicas de 4...20 mA, IP 67, verifique estes pontos:

Escolha o DP1213 quando

O sistema utilizar IO-Link e precisar de duas saídas analógicas de 4...20 mA, com carga máxima de 300 Ω por saída, alimentação de 18...30 V DC e conexão M12 conforme a pinagem do fabricante.

Procure outra configuração quando

A aplicação exigir sinal analógico diferente de 4...20 mA, mais de duas saídas, carga superior a 300 Ω ou uma interface de comunicação que não seja IO-Link. Confirme os requisitos no datasheet antes de selecionar outro equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Conversor IO-Link - 4...20 mA; conversor IO-Link/2 x 4...20 mA	Identifica a função declarada do equipamento.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / código do artigo	DP1213	Código de identificação do produto.
SKU	DP1213	Código comercial do anúncio.
GTIN	4021179321181	Identificador comercial informado na ficha.
Part number	DP1213	Número de peça do fabricante.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e velocidade de transferência declarados.
SDCI-Padrão	IEC 61131-9	Padrão de referência informado para a comunicação SDCI.
Classe de master port exigida	A/B	Requisito declarado para a porta do master.
DeviceID default	612	Identificador padrão do dispositivo indicado na ficha.
Modo SIO	Não	A ficha informa que não há modo SIO.
Tempo mín. do ciclo do processo	3,6 ms	Tempo mínimo de ciclo informado para o processo.

Saídas analógicas
Quantidade de saídas analógicas	2	Número de saídas disponíveis.
Corrente da saída analógica	4...20 mA	Faixa de corrente declarada para cada saída.
Precisão da saída analógica	0,25 %	Precisão especificada para as saídas analógicas.
Carga máxima	300 Ω	Limite de carga declarado para a saída analógica.
Dados do processo analógicos	2	Quantidade de dados analógicos do processo informada.

Alimentação e dados elétricos
Tensão nominal DC	24 V	Valor nominal de alimentação.
Tensão de operação	18...30 V DC; para SELV/PELV	Faixa de operação e condição de alimentação especificadas.
Consumo de corrente	300 mA	Consumo informado pelo fabricante.
Capacidade de carga total	0,2 A	Capacidade de carga total declarada; não confundir com o limite de carga resistiva de 300 Ω.
Categoria de sobretensão	II	Categoria declarada na ficha.
Grau de sujidade	2	Grau de poluição informado para as condições elétricas.

Conexões elétricas
Conector de entrada	1 x M12, codificação A, 4 contatos: 1 L+, 2 não conectado, 3 L-, 4 C/Q IO-Link	Ligação de alimentação e comunicação IO-Link conforme pinagem especificada.
Soquete de saída	1 x M12, codificação A, 5 contatos: 1 L+, 2 saída analógica 2, 3 L-, 4 saída analógica 1, 5 não conectado	Ligação das duas saídas analógicas e alimentação conforme atribuição de pinos.

Condições ambientais
Temperatura ambiente	-25...70 °C	Faixa declarada; consultar a redução de temperatura permitida em altitudes elevadas.
Temperatura de armazenamento	-25...70 °C	Faixa declarada para armazenamento.
Aviso sobre temperatura ambiente e altitude	Até 2000 m: -25...70 °C; até 3000 m: -25...64 °C; até 4000 m: -25...62 °C	Limites informados conforme altitude de instalação.
Altura máxima acima do nível do mar	4000 m	Altitude máxima indicada na ficha, sujeita aos limites de temperatura correspondentes.
Umidade relativa do ar máxima	90 %, com redução linear até 50 % a 40 °C, sem condensação	Condição de umidade ambiental declarada.
Temperatura máxima UL Ta	50 °C	Limite de temperatura ambiente indicado para certificação UL.

Construção e proteção
Grau de proteção	IP 67	Grau de proteção informado; depende da instalação correta e da conexão adequada.
Invólucro	Retangular	Formato declarado do invólucro.
Material do invólucro	PA	Material indicado para o invólucro.
Dimensões	63 x 30 x 24 mm	Dimensões informadas para o produto.
Peso	91,5 g	Peso indicado nos dados do produto.

Indicação e certificação
Display em operação	1 LED verde	Indicador visual de operação indicado na ficha.
Display de saída analógica	2 LEDs amarelos	Indicadores visuais associados às saídas analógicas.
Número do arquivo UL	E205959	Identificador de arquivo UL informado.
MTTF	352 anos	Valor MTTF informado no conjunto de dados do produto; não representa período de garantia ou vida útil assegurada.

Acessórios e embalagem
Acessório opcional	Clipe de montagem	Acessório identificado como opcional; não há indicação de que esteja incluído.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Interface IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud).

• Padrão SDCI conforme IEC 61131-9.

• Requer master IO-Link com classe de porta A/B.

Conexões

Elétrica Conector M12 codificação A, 4 contatos: pino 1 L+, pino 2 não conectado, pino 3 L-, pino 4 C/Q IO-Link. Soquete M12 codificação A, 5 contatos: pino 1 L+, pino 2 saída analógica 2 (4...20 mA), pino 3 L-, pino 4 saída analógica 1 (4...20 mA), pino 5 não conectado. Alimentação de 18...30 V DC, para SELV/PELV. Verificar os conectores e a atribuição dos pinos antes da ligação; compatibilidade mecânica M12 não garante compatibilidade elétrica.

Processo Duas saídas analógicas de corrente 4...20 mA. A carga máxima especificada é 300 Ω. A ficha fornecida não especifica conexão de processo para sensores; a ligação de campo é elétrica por M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com revisão 1.1, classe de porta A/B e comunicação COM2 (38,4 kBaud).	✓	As características de comunicação declaradas incluem esses requisitos.
Entrada analógica do sistema receptor configurada para sinal de corrente 4...20 mA, com carga de até 300 Ω.	✓	O produto fornece duas saídas de corrente 4...20 mA e especifica carga máxima de 300 Ω.
Entrada do sistema receptor exclusivamente de tensão ou configurada para faixa diferente de 4...20 mA.	✗	As saídas declaradas são de corrente, 4...20 mA.
Carga na saída analógica superior a 300 Ω.	✗	A carga máxima indicada na ficha é 300 Ω.
Alimentação fora de 18...30 V DC ou sem atendimento às condições SELV/PELV.	✗	A faixa e a condição de alimentação especificadas não são atendidas.
Conector M12 com codificação ou pinagem diferente da indicada para o DP1213.	✗	A compatibilidade mecânica do conector não confirma a compatibilidade elétrica; a conexão especificada é M12 codificação A com atribuição de contatos própria.

INSTALAÇÃO

Como instalar o Conversor IO-Link ifm DP1213, 2 saídas analógicas de 4...20 mA, IP 67

Confirme que o sistema utiliza master IO-Link compatível com revisão 1.1, COM2 (38,4 kBaud) e classe de porta A/B.
Verifique a alimentação disponível: 18...30 V DC, em condição SELV/PELV.
Confira codificação e pinagem antes de conectar: M12 de 4 contatos no lado IO-Link e M12 de 5 contatos no lado das saídas.
Conecte L+, L- e C/Q IO-Link conforme os contatos especificados; não utilize os pinos indicados como não conectados.
Ligue as entradas receptoras às saídas analógicas correspondentes e confirme que a carga de cada saída não exceda 300 Ω.
Após a energização, verifique os LEDs de operação e das saídas e valide o sinal 4...20 mA no equipamento receptor.

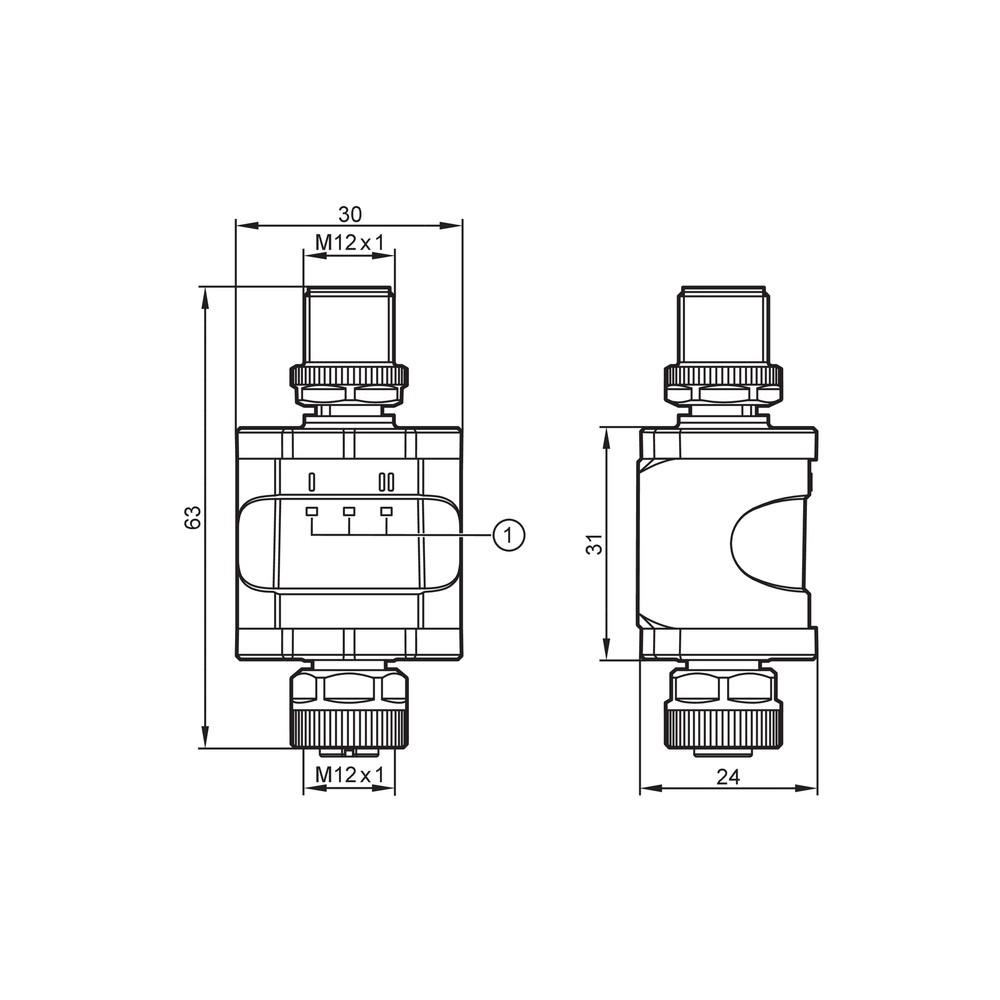

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Master IO-Link não reconhece o conversor.	Incompatibilidade de revisão, velocidade de comunicação ou classe da porta master, ou falha na alimentação/conexão M12.	Confirme revisão 1.1, COM2 (38,4 kBaud), classe A/B, alimentação dentro da faixa especificada e continuidade dos contatos L+, L- e C/Q.
Uma saída analógica não apresenta corrente esperada.	Pinagem incorreta no soquete, entrada receptora incompatível ou carga acima do limite especificado.	Confira os pinos 2 e 4 para as saídas 2 e 1, respectivamente; meça o sinal em série e verifique se a carga não excede 300 Ω.
Sinal de saída instável ou ausência de operação.	Alimentação fora da faixa de operação ou conexão incorreta de L+ e L-.	Meça a tensão nos contatos de alimentação e confirme 18...30 V DC, com alimentação SELV/PELV e polaridade conforme a pinagem.
Falha após instalação em ambiente ou altitude elevada.	Temperatura ambiente acima do limite aplicável à altitude, umidade com condensação ou conexão que não mantém as condições de proteção requeridas.	Compare temperatura e altitude com os limites declarados e verifique umidade sem condensação, montagem e conexão conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DP1213 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o DP1213 e para que serve?

É um conversor IO-Link da ifm que fornece duas saídas analógicas de corrente 4...20 mA. Serve para disponibilizar sinais analógicos a partir de uma aplicação IO-Link, conforme a configuração do sistema.

Que master IO-Link preciso usar com esse conversor?

A ficha requer master com classe de porta A/B e informa IO-Link revisão 1.1, comunicação COM2 a 38,4 kBaud. Confirme também a compatibilidade do projeto com o padrão SDCI IEC 61131-9.

O produto acompanha cabos ou clipe de montagem?

A ficha indica embalagem de uma peça e identifica o clipe de montagem como acessório opcional; não informa cabos incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o DP1213 com entrada analógica de tensão?

Não diretamente segundo a ficha: as duas saídas são de corrente 4...20 mA. Para entrada exclusivamente de tensão, selecione uma interface compatível com essa necessidade.

Ele serve para uma carga de saída acima de 300 Ω?

Não conforme o limite declarado: a carga máxima é 300 Ω. Verifique a carga total do circuito receptor antes de especificar o equipamento.

O master não reconhece o dispositivo; o que devo verificar antes de trocar?

Verifique alimentação, conexão M12 e compatibilidade da porta master com IO-Link revisão 1.1, COM2 e classe A/B. Inspecione também a ligação de C/Q conforme a pinagem.

Uma das saídas está sem sinal; como faço o diagnóstico?

Confira a pinagem do soquete: pino 4 corresponde à saída analógica 1 e pino 2 à saída 2. Verifique a carga, a alimentação e se a entrada receptora aceita corrente 4...20 mA.

Devo comprar este conversor ou um modelo com outra saída?

Escolha o DP1213 quando forem necessárias duas saídas de corrente 4...20 mA e a carga respeitar 300 Ω. Se o sistema exigir tensão, outra faixa ou mais saídas, procure uma configuração que atenda esses requisitos.

Como conecto o DP1213 sem inverter os sinais?

Use a pinagem M12 indicada no datasheet: no conector de 4 contatos, 1 é L+, 3 é L- e 4 é C/Q; no soquete de 5 contatos, 2 é saída 2 e 4 é saída 1. Confira codificação e atribuição antes de energizar.

Qual é a origem e a garantia do produto?

A ficha identifica a marca ifm, mas não fornece informação de garantia ou procedência específica para a unidade anunciada. Consulte o vendedor para confirmar essas condições.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial usada pelo DP1213 para comunicação com um master compatível (Ref.: revisão IO-Link 1.1).

COM2

Tipo de transferência IO-Link com velocidade indicada de 38,4 kBaud (Ref.: tipo de transferência COM2).

SDCI

Interface de comunicação digital serial indicada na ficha conforme o padrão IEC 61131-9 (Ref.: SDCI-Padrão IEC 61131-9).

4...20 mA

Faixa de corrente fornecida pelas duas saídas analógicas do conversor (Ref.: corrente da saída analógica 4...20 mA).

IP 67

Grau de proteção declarado para o invólucro, sujeito à instalação e às conexões adequadas (Ref.: grau de proteção IP 67).
