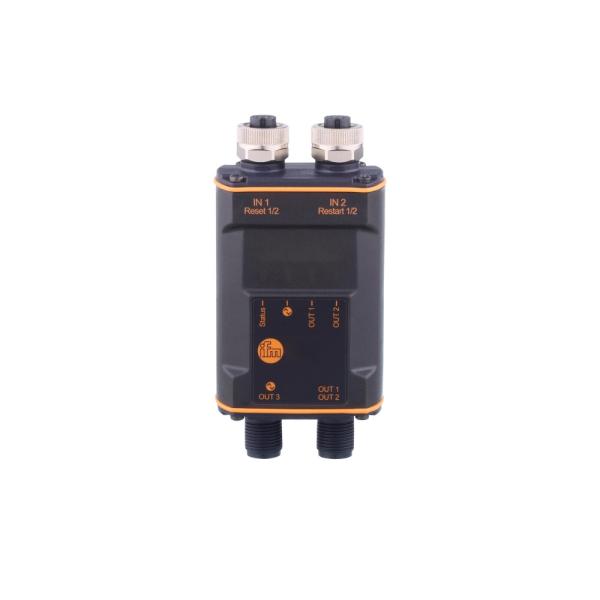

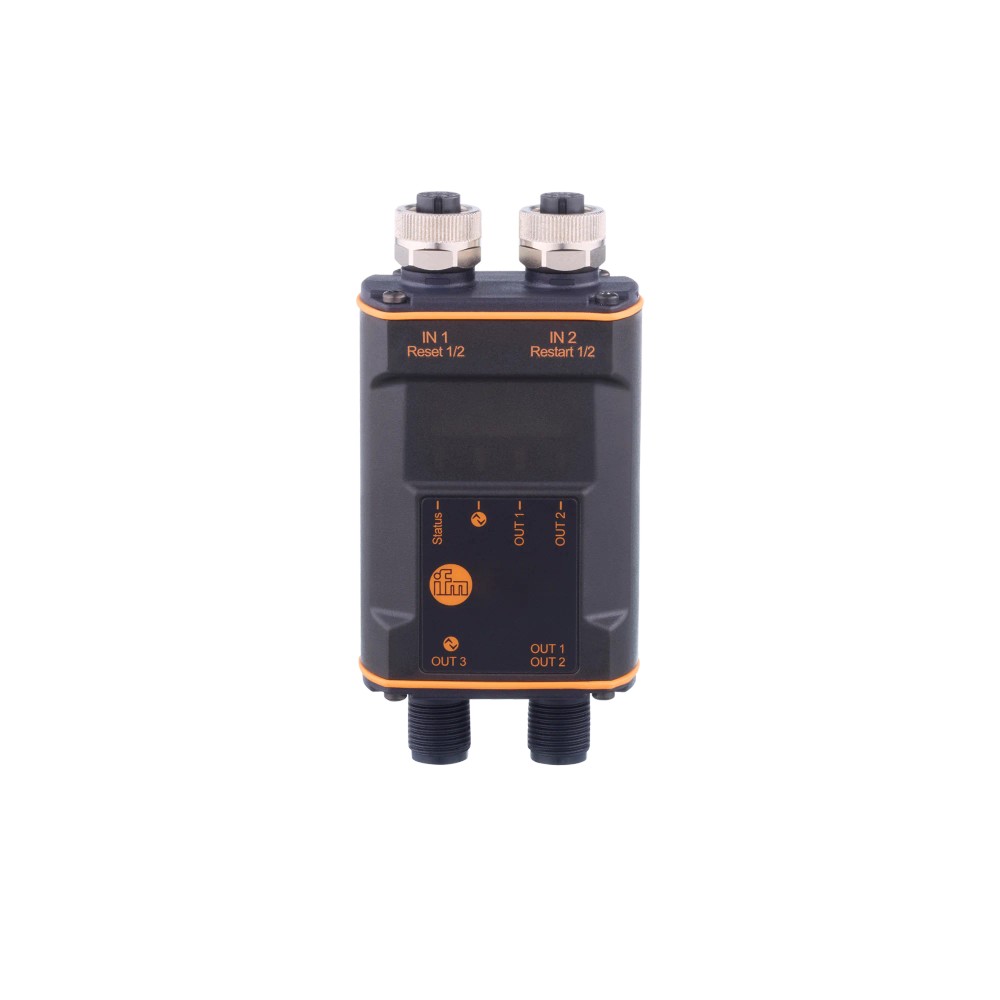

R$ 3.645,12
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: DP1204
- EAN: 4021179358057
- NCM do produto: 90292010
Destaques do Produto
Entradas analógicas
2...mais
Saiba mais sobre: "DP1204 IFM - Unidade de Avaliação ifm Monitoramento Sinais Analógicos IO-Link 2 Canais IP67"
Destaques do Produto
Entradas analógicas
2 canais; sinais de 0...20 mA, 4...20 mA ou 0...10 V
Saídas
2 digitais PNP e 1 analógica 4...20 mA
Comunicação
IO-Link, revisão 1.1
Alimentação
18...30 V DC
Conexão
M12, codificação A, 4 contatos
Proteção e temperatura
IP65/IP67; -25...60 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Unidade de avaliação ifm DP1204 para monitoramento de sinais analógicos padrão, 2 canais, IO-Link, IP65/IP67
A ifm DP1204 é uma unidade de avaliação que monitora sinais analógicos padrão e funciona como relé de valor limite de 2 canais. Possui duas entradas analógicas, duas saídas digitais PNP e uma saída analógica de 4...20 mA, além de comunicação IO-Link. Aceita sinais de 0...20 mA, 4...20 mA ou 0...10 V, conforme a configuração. O invólucro tem grau de proteção IP65/IP67.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Unidade de avaliação para monitoramento de sinais analógicos padrão |
| Canais de entrada analógica | 2 |
| Sinais de entrada | 0...20 mA; 4...20 mA; 0...10 V |
| Saídas | 2 digitais PNP e 1 analógica de 4...20 mA |
| Comunicação | IO-Link, revisão 1.1; perfil Smart Sensor SSP 4.1.2 |
| Tensão de operação | 18...30 V DC |
| Grau de proteção | IP65 e IP67 |
| Temperatura de operação | -25...60 °C |
| Dimensões | 104 x 50 x 31 mm |
| Conexões | Conectores e soquetes M12, codificação A, 4 contatos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de sinais analógicos padrão em dois canais, quando os sinais de entrada forem compatíveis com 0...20 mA, 4...20 mA ou 0...10 V.
- Aplicações que utilizem comunicação IO-Link e saídas digitais PNP, respeitando as especificações elétricas da ficha.
- Instalação em ambiente dentro da faixa de -25...60 °C e que requeira grau de proteção IP65/IP67.
⚠ Considere outro se precisa de:
- Não selecionar para sinais de entrada fora das faixas listadas sem confirmar compatibilidade no datasheet do fabricante.
- Não aplicar alimentação fora de 18...30 V DC; a ficha especifica alimentação SELV/PELV para essa faixa.
- Não presumir compatibilidade com conectores de outra codificação, pinagem ou número de contatos: a unidade especifica conexões M12, codificação A, 4 contatos.
APLICAÇÕES E USO
- Aplicação declarada: monitoramento de sinais analógicos padrão em dois canais, usando entradas de 0...20 mA, 4...20 mA ou 0...10 V.
- Possibilidade de uso em sistemas com comunicação IO-Link e saídas digitais PNP, desde que a alimentação, cargas, conexões e condições ambientais respeitem os valores especificados.
- A ficha declara operação entre -25...60 °C e proteção IP65/IP67; confirme no datasheet as condições de instalação necessárias para manter a proteção.
COMO ESCOLHER
Antes de comprar o Unidade de avaliação ifm DP1204 para monitoramento de sinais analógicos padrão, 2 canais, IO-Link, IP65/IP67, verifique estes pontos:
Escolha a DP1204 quando
A aplicação precisar avaliar dois sinais analógicos padrão dentro das faixas 0...20 mA, 4...20 mA ou 0...10 V, com comunicação IO-Link e as saídas descritas na ficha.
Avalie outra unidade ou confirme com o fabricante quando
O sinal estiver fora das faixas especificadas, forem necessários mais de dois canais de entrada, outra faixa de alimentação ou um tipo de saída diferente. A ficha disponível não permite indicar um modelo alternativo específico.
ESPECIFICAÇÕES TÉCNICAS

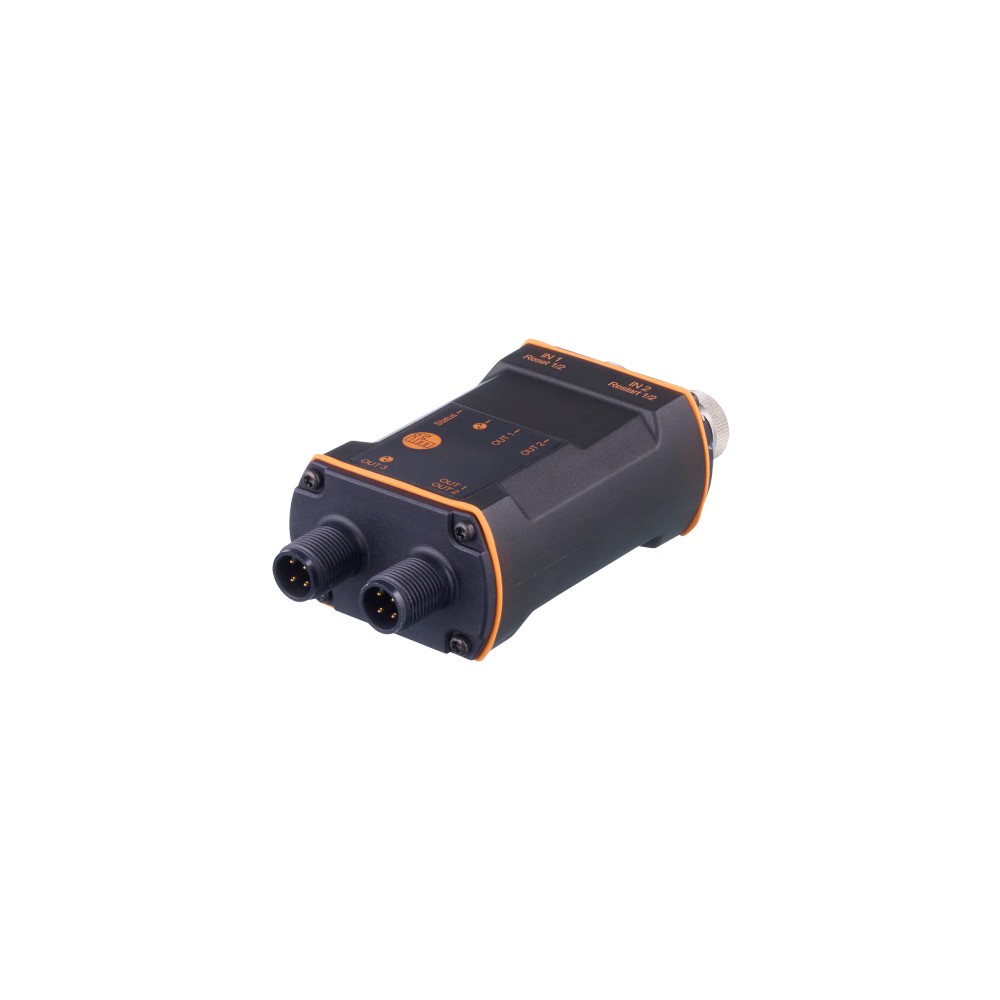

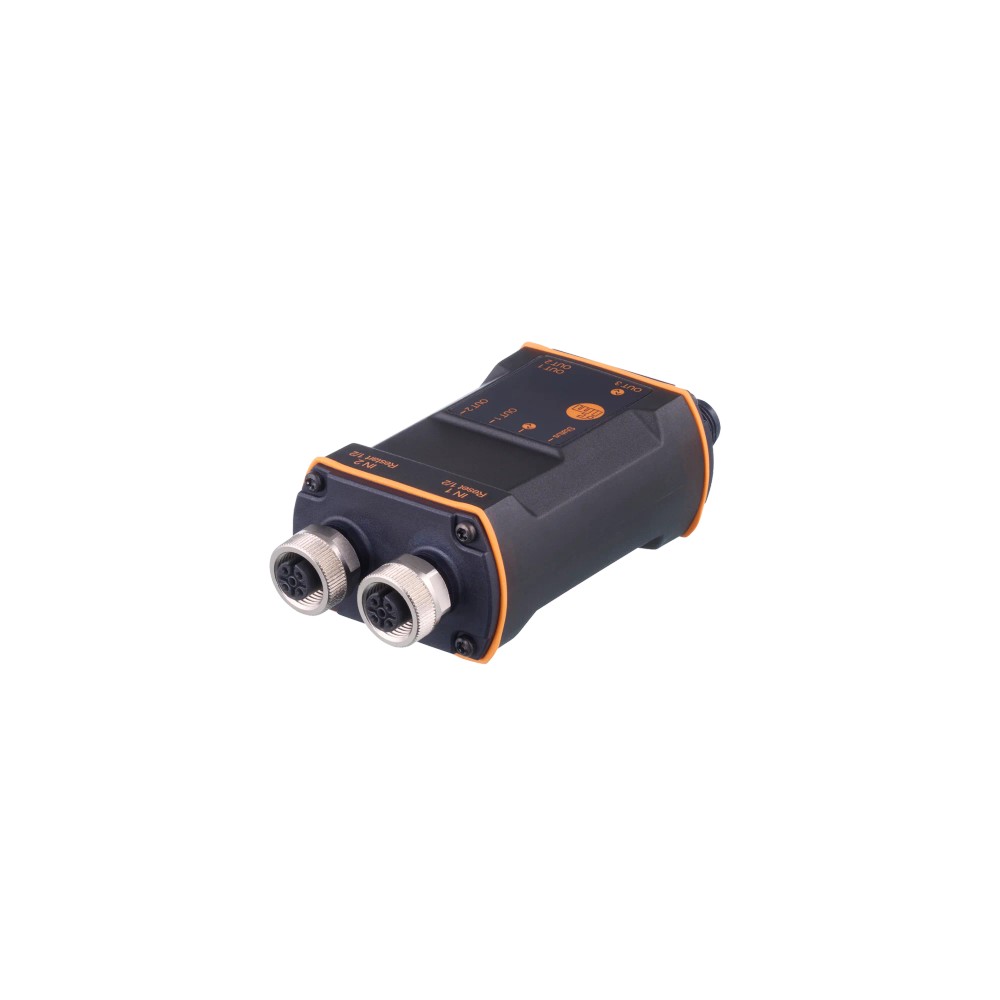

| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Unidade de avaliação para monitoramento de sinais analógicos padrão | Identificação funcional do produto. |
| Aplicação | Relé de valor limite de 2 canais para sinais analógicos padrão | Uso declarado na ficha do produto. |
| Marca | ifm | Fabricante informado no anúncio. |
| Modelo / SKU / Part Number | DP1204 | Código de identificação do produto. |
| GTIN | 4021179358057 | Identificador comercial informado no anúncio. |
| Categoria | IO-Link | Categoria comercial do anúncio. |
| Norma de interface | IEC 61131-9 | Norma indicada para a interface de comunicação. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação DC | 18...30 V DC | Faixa de alimentação; especificada para SELV/PELV. |
| Tensão nominal DC | 24 V | Valor nominal informado na ficha. |
| Consumo de potência | 9 W | Consumo declarado. |
| Categoria de isolamento | II | Classificação indicada na ficha. |
| Circuito eletricamente separado | Não | A ficha informa ausência de separação elétrica. |
| Energia auxiliar para sensores DC | 16,5...27,7 V; até 200 mA | Faixa e limite declarados para alimentação auxiliar dos sensores. |
| Proteção contra curto-circuito | Sim | Proteção declarada para as saídas. |
| Grau de poluição | 2 | Condição ambiental elétrica indicada na ficha. |
| Entradas analógicas | ||
|---|---|---|
| Quantidade de entradas analógicas | 2 | Número de canais de entrada. |
| Faixa de entrada de corrente | 0...20 mA; resistência de entrada 300 Ω | Faixa e resistência especificadas para entrada de corrente. |
| Faixa de entrada de corrente | 4...20 mA; resistência de entrada 300 Ω | Faixa e resistência especificadas para entrada de corrente. |
| Faixa de entrada de tensão | 0...10 V; resistência de entrada 25 kΩ | Faixa e resistência especificadas para entrada de tensão. |
| Resolução da entrada analógica | 12 Bit | Resolução informada para as entradas. |
| Precisão da entrada analógica | ± 0,3 % do valor final, abaixo de 45 °C | Precisão com condição de temperatura indicada. |
| Saídas | ||
|---|---|---|
| Quantidade de saídas digitais | 2 | Número de saídas digitais. |
| Tipo de saída digital | PNP | Tipo de circuito de saída informado. |
| Corrente máxima por saída digital | 10 mA | Limite de carga de corrente por saída. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas. |
| Corrente de saída analógica | 4...20 mA; máximo 20,5 mA | Faixa e limite máximo declarados. |
| Carga máxima da saída analógica | 600 Ω; 300 Ω quando a tensão de operação é inferior a 24 V DC | Limite de carga conforme a condição de tensão indicada. |
| Precisão da saída analógica | ± 0,75 % do valor final, abaixo de 45 °C | Precisão com condição de temperatura indicada. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação declarada. |
| Revisão IO-Link | 1.1 | Revisão informada na ficha. |
| Perfil IO-Link | Smart Sensor - SSP 4.1.2 | Perfil indicado pelo fabricante. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa de transferência especificada. |
| Classe de porta do master | A | Classe indicada para a porta do master IO-Link. |
| Tempos de reação | ||
|---|---|---|
| Tempo mínimo de ciclo do processo | 4,9 ms | Tempo mínimo declarado para o ciclo de processo. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção IP | IP65; IP67 | Graus de proteção declarados; observar as condições de montagem e conexão do fabricante. |
| Temperatura de operação | -25...60 °C | Faixa de operação declarada. |
| Temperatura de armazenamento | -25...60 °C | Faixa de armazenamento declarada. |
| Umidade relativa máxima | 90 % | Limite máximo informado na ficha. |
| Altitude máxima acima do nível do mar | 4000 m | Limite de altitude declarado. |
| Certificações e normas | EN 61000-6-2; EN 61000-6-8; UL Type 1 (Arquivo E205959) | Referências de conformidade informadas. |
| Conexões elétricas | ||
|---|---|---|
| X01 e X02 | Conector M12, codificação A, 4 contatos | Tipo de conexão informado para os conectores. |
| X11 e X12 | Soquete M12, codificação A, 4 contatos; vedação FKM | Tipo de conexão e material de vedação informados. |
| Dados mecânicos e materiais | ||
|---|---|---|

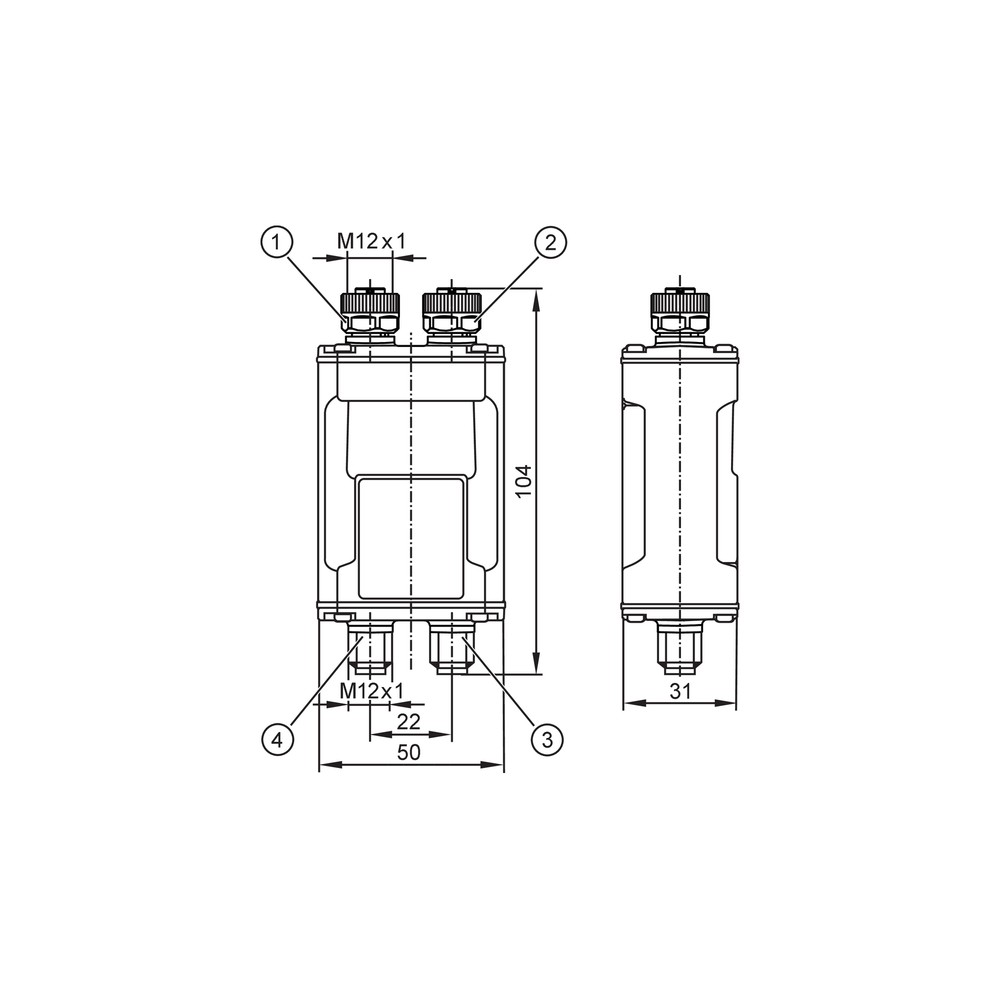

| Dimensões | 104 x 50 x 31 mm | Comprimento, largura e altura conforme os dados do produto. |
| Peso | 153 g | Peso informado no dataset técnico. |
| Material do invólucro | PA | Material declarado para o invólucro. |
| Material da tampa | PA | Material declarado para a tampa. |
| Material da vedação da tampa | TPE | Material declarado para a vedação da tampa. |
| Material de vedação das conexões X11/X12 | FKM | Material declarado para a vedação dos soquetes. |
| MTTF | 177 anos | Valor informado na ficha; não representa garantia nem vida útil assegurada. |
| Elementos de indicação e operação | ||
|---|---|---|
| LED de status | 1 LED verde/vermelho | Indicação de status informada. |
| LED IO-Link | 1 LED verde | Indicação da comunicação IO-Link. |
| LEDs de saída | 2 LEDs amarelos, OUT1 e OUT2 | Indicação das saídas digitais. |
| Função Teach | Sim | Função de teach informada na ficha. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; taxa de transferência COM2 (38,4 kBaud); perfil Smart Sensor SSP 4.1.2; classe de porta do master A.
• Compatível com sinais analógicos de entrada 0...20 mA, 4...20 mA e 0...10 V, de acordo com a ficha do produto.
Conexões
Elétrica
Alimentação de 18...30 V DC, para SELV/PELV. Conexões especificadas: X01 e X02, conector M12 codificação A com 4 contatos; X11 e X12, soquete M12 codificação A com 4 contatos e vedação FKM. A ficha informa duas entradas analógicas, duas saídas digitais PNP e uma saída analógica 4...20 mA. Consulte o datasheet para pinagem e ligação elétrica; a compatibilidade mecânica M12 não confirma, por si só, compatibilidade elétrica de outro dispositivo.
Processo
A ficha identifica o produto como unidade de avaliação de sinais analógicos e informa conexões elétricas M12. Não especifica uma conexão de processo mecânica para tubulação ou equipamento de processo.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitorar dois sinais analógicos padrão dentro das faixas de corrente ou tensão declaradas. | ✓ | A aplicação corresponde ao uso declarado e às duas entradas analógicas especificadas. |
| Usar IO-Link com master de porta classe A e comunicação COM2. | ✓ | A ficha informa IO-Link, classe de porta A e transferência COM2 a 38,4 kBaud. |
| Alimentar o equipamento com tensão DC fora de 18...30 V. | ✗ | A tensão de operação especificada é 18...30 V DC. |
| Receber mais de dois canais analógicos diretamente na unidade. | ✗ | O produto especifica duas entradas analógicas. |
| Conectar por M12 codificação A, 4 contatos, com pinagem elétrica correspondente. | ✓ | Esse tipo de conexão é indicado para as conexões X01/X02 e X11/X12; confirme a pinagem no datasheet. |
| Instalar em temperatura ambiente fora de -25...60 °C. | ✗ | A faixa de temperatura de operação declarada é -25...60 °C. |
INSTALAÇÃO
Como instalar o Unidade de avaliação ifm DP1204 para monitoramento de sinais analógicos padrão, 2 canais, IO-Link, IP65/IP67
- Confirme que os sinais a monitorar correspondem a uma das faixas de entrada declaradas e que a aplicação requer no máximo dois canais.
- Verifique a alimentação disponível: 18...30 V DC, em circuito SELV/PELV.
- Confira os conectores M12, codificação A, 4 contatos, e valide a pinagem no datasheet antes de energizar.
- Conecte os sinais, as saídas e a comunicação IO-Link conforme o esquema e a configuração elétrica definidos para a instalação.
- Instale o equipamento em local dentro da faixa de temperatura de -25...60 °C e observe as condições de montagem necessárias para IP65/IP67.
- Após a ligação, verifique as indicações LED de status, IO-Link e OUT1/OUT2 e valide os valores e a configuração no sistema.
ACESSÓRIOS
- Clipe de montagem E89209, listado como acessório opcional; não há informação de acessório incluso.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A unidade não inicia ou não apresenta indicação de status. | Alimentação ausente, polaridade ou ligação incorreta, ou tensão fora da faixa de operação. | Meça a alimentação nos terminais conforme a pinagem do datasheet e confirme que está entre 18...30 V DC. |
| A leitura analógica está ausente ou fora do esperado. | Tipo de sinal conectado incompatível com a configuração da entrada, ligação incorreta ou sinal fora das faixas declaradas. | Confirme se o sinal é 0...20 mA, 4...20 mA ou 0...10 V e verifique a ligação e a configuração da entrada no datasheet. |
| O master não estabelece comunicação IO-Link. | Conexão ou pinagem incorreta, configuração incompatível do master ou ausência das condições elétricas requeridas. | Confira a conexão M12, a pinagem e a configuração de IO-Link do master; a ficha indica revisão 1.1, COM2 e porta classe A. |
| OUT1 ou OUT2 não comuta como esperado. | Condição de saída não atendida, configuração incorreta ou carga acima do limite por saída. | Observe os LEDs amarelos OUT1/OUT2, confira a configuração e confirme que a corrente por saída não excede 10 mA. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é a DP1204 e para que tipo de sinal ela serve?
É uma unidade de avaliação para monitoramento de sinais analógicos padrão em dois canais. As entradas especificadas aceitam 0...20 mA, 4...20 mA ou 0...10 V.
Quais conexões e comunicação devo prever no projeto?
A ficha especifica conexões M12 de codificação A com 4 contatos e comunicação IO-Link revisão 1.1. Verifique a pinagem e a configuração elétrica no datasheet antes de conectar outros dispositivos.
A unidade serve para sinais acima de 10 V ou fora de 20 mA?
A ficha não declara essas faixas como entradas compatíveis. Para sinais fora de 0...20 mA, 4...20 mA ou 0...10 V, confirme a aplicação com o fabricante antes da seleção.
Posso usar a DP1204 com alimentação de 12 V DC?
Não conforme a faixa especificada: a tensão de operação é 18...30 V DC. Use uma alimentação dentro dessa faixa, observando a exigência SELV/PELV.
O equipamento liga, mas não aparece leitura analógica; o que verifico primeiro?
Verifique o tipo e a faixa do sinal, a ligação da entrada e a configuração correspondente. Confirme também a alimentação dentro de 18...30 V DC antes de substituir a unidade.
A comunicação IO-Link falha; preciso trocar o equipamento?
Não necessariamente. Confira primeiro a pinagem M12, a configuração do master e os parâmetros de comunicação; a ficha declara IO-Link revisão 1.1, COM2 a 38,4 kBaud e porta classe A.
É melhor comprar a DP1204 ou procurar uma unidade com mais entradas?
A DP1204 especifica duas entradas analógicas. Se o projeto exigir mais de dois canais na mesma unidade, selecione uma opção cuja ficha declare a quantidade necessária.
O produto acompanha o clipe de montagem E89209?
O clipe E89209 consta como acessório opcional, não como item incluso. A ficha informa embalagem de uma peça.
Que cuidados devo tomar antes da instalação?
Confirme a faixa do sinal, a alimentação e a pinagem M12 no datasheet. Instale dentro de -25...60 °C e observe as condições de montagem necessárias para manter o grau de proteção declarado.
Há vídeo de instalação ou diagrama de pinagem disponível nos dados do produto?
Os dados fornecidos incluem datasheet e desenho dimensional, mas não informam URL de vídeo ou documento separado de pinagem. Consulte a folha de dados do fabricante para as instruções de ligação.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação indicada para troca de dados entre a unidade e um master IO-Link. (Ref.: revisão 1.1; IEC 61131-9)
COM2
Tipo de transferência IO-Link com taxa especificada de 38,4 kBaud. (Ref.: tipo de transferência IO-Link)
PNP
Tipo de circuito declarado para as duas saídas digitais da unidade. (Ref.: saída digital PNP; corrente máxima de 10 mA por saída)
SELV/PELV
Classificação de alimentação indicada como condição para a faixa de tensão de operação especificada. (Ref.: 18...30 V DC)
IP67
Grau de proteção declarado para o produto; a manutenção da proteção depende das condições de instalação e conexão. (Ref.: grau de proteção IP65/IP67)
