Fonte Chaveada IFM DN4218 24V 12.5A com IO-Link

Pré-visualizar: DN4218 IFM - Fonte Chaveada ifm Conv. Tensão Ind. 24V 12.5A IO-Link IP67

DN4218 IFM - Fonte Chaveada ifm Conv. Tensão Ind. 24V 12.5A IO-Link IP67

Imagem meramente ilustrativa

R$ 8.255,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN4218
EAN: 4021179336321
NCM do produto: 85044090

Destaques do Produto Entrada AC 100...240...mais

Fechar menu

Saiba mais sobre: "DN4218 IFM - Fonte Chaveada ifm Conv. Tensão Ind. 24V 12.5A IO-Link IP67"

Destaques do Produto

Entrada AC

100...240 V AC

Saída DC

24...28 V DC; potência contínua nominal de 300 W

Corrente de saída

Até 12,5 A na tensão mínima de saída

Comunicação

IO-Link, revisão 1.1; modo SIO disponível

Proteção do invólucro

IP65 / IP67

Conexões

Alimentação: 1 x 7/8”; IO-Link: 1 x M12 A, 5 contatos; saída: 2 x M12 A, 5 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Fonte chaveada ifm DN4218, 24 V DC, 12,5 A, IO-Link, IP65/IP67

A ifm DN4218 é uma fonte chaveada para conversão de tensão, com saída nominal de 24 V DC e interface IO-Link. Foi concebida para alimentar cargas compatíveis em instalações industriais; sua saída fornece até 12,5 A na tensão mínima de saída especificada. Opera com entrada de 100 a 240 V AC e tem grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Fonte de alimentação chaveada
Tensão de entrada AC	100...240 V AC
Tensão de saída DC	24...28 V DC
Corrente máxima de saída	12,5 A na tensão mínima de saída
Potência de saída contínua	300 W
Potência de saída breve	600 W
Comunicação	IO-Link, revisão 1.1
Grau de proteção	IP65 / IP67
Temperatura ambiente	-25...55 °C
Dimensões	199,7 x 178 x 59,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações industriais que requerem alimentação DC dentro da faixa de saída de 24...28 V e da capacidade especificada.
Aplicações que precisam de fonte com interface IO-Link e conexões elétricas correspondentes.
Montagem em parede traseira, respeitando as condições ambientais e elétricas indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações cuja alimentação de entrada esteja fora da faixa AC de 100...240 V ou que exijam saída fora de 24...28 V DC.
Cargas que demandem mais de 300 W de forma contínua; os 600 W indicados são potência de saída breve, não contínua.
Instalações que exijam temperatura ambiente fora de -25...55 °C ou grau de proteção superior ao IP65/IP67 especificado.

APLICAÇÕES E USO

Uso em instalações industriais que necessitam de alimentação de 24 V DC nominal e têm carga dimensionada conforme a faixa de saída, corrente e potência contínua especificadas. A adequação à aplicação depende da carga real e das condições de instalação.
Integração em sistemas que utilizem IO-Link 1.1 ou modo SIO, respeitando o conector e a configuração indicados pelo fabricante.
Instalação em ambiente com temperatura de -25...55 °C e condições compatíveis com o grau de proteção IP65/IP67. A ficha informa esses limites, mas não detalha aplicação em exposição química ou condições específicas de lavagem.
As aplicações concretas acima são possibilidades baseadas nas características declaradas; a ficha não lista máquinas ou setores específicos aprovados.

COMO ESCOLHER

Antes de comprar o Fonte chaveada ifm DN4218, 24 V DC, 12,5 A, IO-Link, IP65/IP67, verifique estes pontos:

Escolha a DN4218 quando

A instalação exigir uma fonte chaveada com entrada AC de 100...240 V, saída DC ajustável na faixa de 24...28 V, potência contínua de até 300 W e comunicação IO-Link. Verifique também a demanda de corrente, as conexões e as condições ambientais.

Considere outra especificação quando

A tensão de entrada, a faixa de saída, a potência contínua requerida ou as condições de temperatura e proteção da aplicação estiverem fora dos limites declarados. A ficha não identifica modelos alternativos; confirme outra seleção no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Fonte de alimentação do modo comutado 24 V DC	Descrição do produto no datasheet.
Tipo de fonte	Chaveada	Classificação informada no anúncio.
SKU / Part Number	DN4218	Identificadores do produto.
Marca	ifm / IFM	Fabricante informado.
Categoria	Fontes de alimentação de campo	Classificação do catálogo.
NCM	8504.40.90	Código fiscal informado no cadastro.

Dados elétricos de entrada
Faixa de tensão de entrada AC	100...240 V AC; (-15 % / +10 %)	Faixa de entrada AC especificada.
Tensão nominal AC	230 V	Valor nominal informado.
Frequência nominal AC	50...60 Hz	Faixa de frequência nominal.
Tensão de entrada DC	110...300 V; (-20 % / +20 %)	Faixa de entrada DC declarada no cadastro técnico.
Tensão nominal DC	300 V	Valor nominal informado no cadastro.
Corrente de entrada a 120 V AC / 60 Hz	3,2 A	Condição de referência indicada.
Corrente de entrada a 230 V AC / 50 Hz	1,68 A	Condição de referência indicada.
Fator de potência a 230 V AC / 50 Hz	0,97	Condição de referência indicada.
Eficiência a 120 V AC / 60 Hz	94,3 %	Condição de referência indicada.
Eficiência a 230 V AC / 50 Hz	95,7 %	Condição de referência indicada.
Tempo de ligação em ponte a 120 V AC / 60 Hz	44 ms	Tempo especificado em caso de falha de rede na condição indicada.
Tempo de ligação em ponte a 230 V AC / 50 Hz	44 ms	Tempo especificado em caso de falha de rede na condição indicada.

Dados elétricos de saída
Tensão de saída DC	24...28 V	Faixa de saída indicada pelo fabricante.
Corrente máxima na tensão mínima de saída	12,5 A	Limite associado à tensão mínima de saída.
Corrente máxima na tensão máxima de saída	10,7 A	Limite associado à tensão máxima de saída.
Potência de saída duradoura	300 W	Potência contínua especificada.
Potência de saída breve	600 W	Potência de curta duração; não equivale à capacidade contínua.
Número de circuitos de saída	4	Quantidade informada no cadastro técnico.
Classe de proteção	I	Classificação de proteção elétrica declarada.
Atraso máximo de disponibilidade	2000 ms	Tempo máximo especificado até disponibilidade.

Conexões elétricas
Conexão de alimentação	1 x 7/8"; bloqueio: latão	Conector de alimentação especificado.
Conexão de IO-Link	1 x M12; codificação A; 5 contatos; bloqueio: latão	Conector dedicado à interface IO-Link.
Conexões de tensão de saída	2 x M12; codificação A; 5 contatos; bloqueio: latão	Conectores de saída especificados.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Versão da interface indicada.
Tipo de transferência IO-Link	COM3 (230,4 kBaud)	Modo e taxa de transferência especificados.
Modo SIO	Sim	Disponibilidade do modo SIO informada.
Perfil IO-Link	Common - I&D Identification and Diagnosis	Perfil indicado no cadastro técnico.
DeviceID suportado (default)	1535	Identificador informado como padrão.
Tempo mínimo do ciclo do processo	2 ms	Tempo mínimo especificado para o ciclo do processo.

Condições ambientais e proteção
Grau de proteção	IP65; IP67	Graus de proteção declarados.
Temperatura ambiente	-25...55 °C	Faixa de operação ambiente indicada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento indicada.
Umidade relativa máxima	95 %	Limite máximo informado.
Grau de sujidade	3	Condição declarada no cadastro técnico.
Altitude máxima	5000 m	Altitude máxima especificada.

Dados mecânicos e montagem
Dimensões	199,7 x 178 x 59,5 mm	Dimensões informadas; comprimento, largura e altura no cadastro.
Formato do invólucro	Retangular	Formato declarado.
Tipo de montagem	Montagem da parede traseira	Método de montagem especificado.
Material do invólucro	Liga de alumínio	Material informado para o invólucro.
Material da tampa do invólucro	PC	Material informado para a tampa.
Material dos parafusos	Aço bronzeado	Material informado para os parafusos.
Peso	1524,5 g	Peso cadastrado; a variante também informa 1,52 kg.

Confiabilidade e conformidade
MTTF	31 anos	Valor informado no cadastro; não representa garantia nem vida útil assegurada.
Aprovações e certificações	CE, UKCA, cULus	Certificações e aprovações informadas para o produto.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1; transferência COM3 a 230,4 kBaud.

• Modo SIO disponível.

• Perfil IO-Link informado: Common - I&D Identification and Diagnosis.

• Tempo mínimo do ciclo do processo: 2 ms; DeviceID suportado (default): 1535.

Conexões

Elétrica Entrada de alimentação por 1 conector 7/8", com bloqueio de latão. Saída por 2 conectores M12, codificação A, 5 contatos, com bloqueio de latão. Entrada AC nominal de 100...240 V conforme a faixa especificada pelo fabricante; saída DC de 24...28 V. Para a interface IO-Link: 1 conector M12, codificação A, 5 contatos, com bloqueio de latão. Confirmar pinagem e cabeamento no datasheet antes da ligação.

Processo Não há conexão de processo fluido indicada para este produto. É uma fonte de alimentação; a montagem informada é na parede traseira.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AC dentro da faixa de 100...240 V, com carga DC compatível com 24...28 V e os limites de potência e corrente.	✓	As faixas de entrada e saída e os limites de potência constam nas especificações do produto; dimensione a carga considerando a potência contínua de 300 W.
Integração de comunicação IO-Link revisão 1.1, com conexão M12 A de 5 contatos e configuração compatível.	✓	O produto informa IO-Link 1.1 e conexão IO-Link M12 A de 5 contatos. Verifique pinagem e configuração no datasheet.
Demanda contínua superior a 300 W.	✗	A potência de saída contínua especificada é 300 W; 600 W corresponde à potência breve.
Ambiente fora da faixa de -25...55 °C.	✗	A temperatura ambiente especificada é -25...55 °C.

INSTALAÇÃO

Como instalar o Fonte chaveada ifm DN4218, 24 V DC, 12,5 A, IO-Link, IP65/IP67

Confirme que a rede de alimentação e a carga estão dentro das faixas elétricas especificadas no datasheet.
Dimensione a carga considerando a potência contínua de 300 W e os limites de corrente correspondentes à tensão de saída.
Instale o equipamento na parede traseira, conforme o método de montagem informado pelo fabricante.
Conecte a alimentação pelo conector 7/8" e utilize os conectores M12 especificados para saída e IO-Link, conforme a função de cada porta.
Consulte a pinagem e o esquema de ligação no datasheet antes de energizar; não deduza a função dos contatos apenas pela codificação do conector.
Após a ligação, confirme a tensão de saída e, se aplicável, a comunicação IO-Link e o modo de operação configurado.

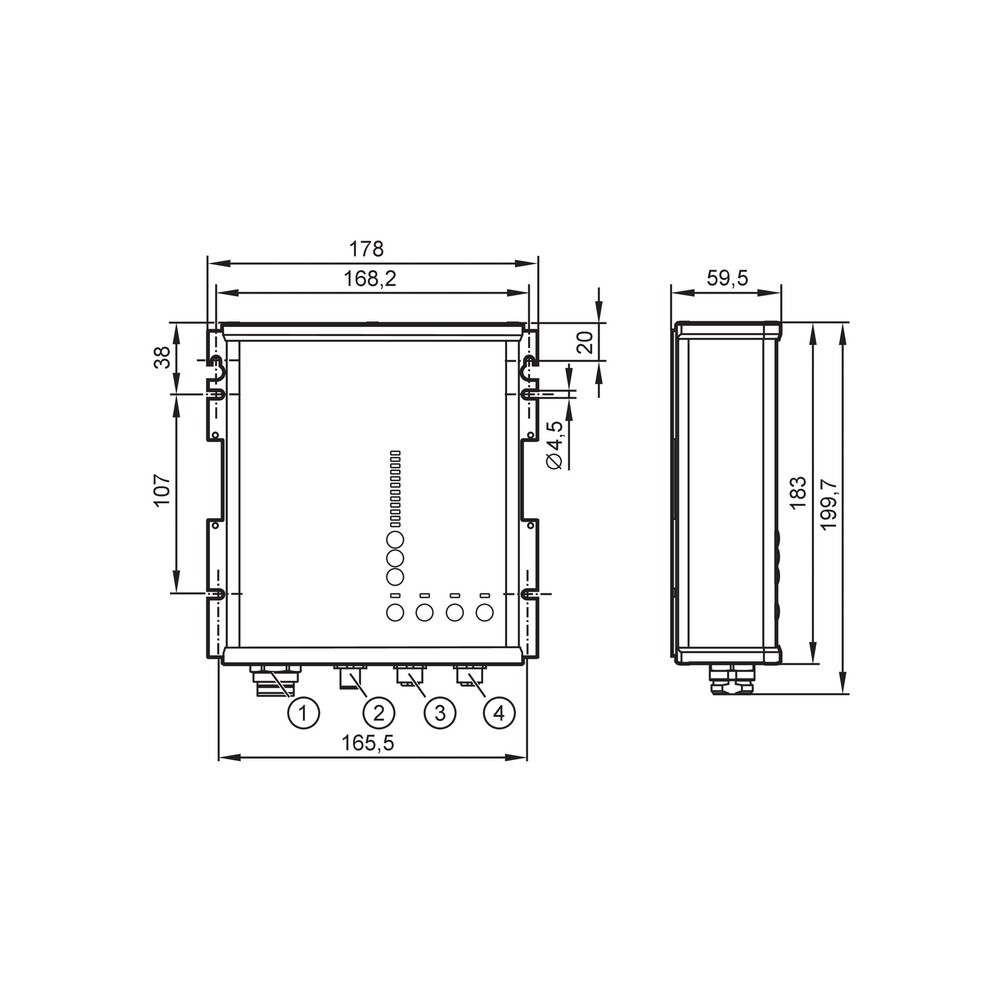

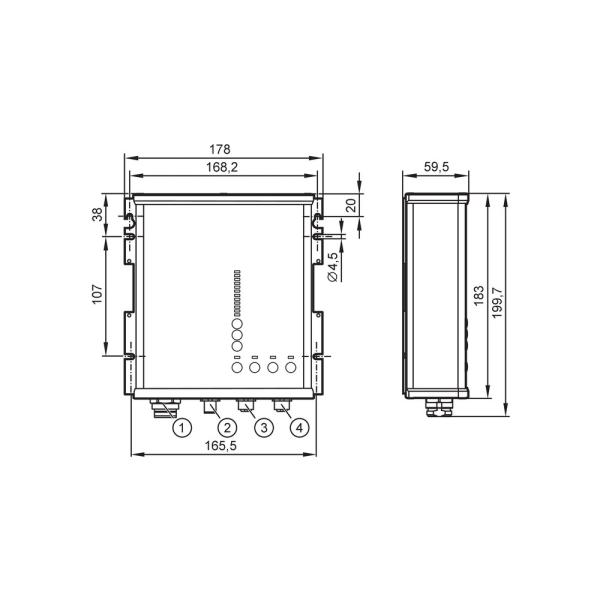

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A fonte não inicia ou não disponibiliza saída.	Alimentação de entrada ausente ou fora da faixa especificada, ou ligação incorreta.	Meça a tensão no conector de alimentação e compare com a faixa AC indicada; confirme também a ligação conforme o datasheet.
A tensão de saída cai ou a fonte deixa de sustentar a carga.	Demanda acima dos limites de potência ou corrente, ou carga incompatível com a faixa de saída.	Meça a tensão e a corrente sob carga e compare com a potência contínua de 300 W e os limites de corrente para a tensão de saída utilizada.
O controlador não estabelece comunicação IO-Link.	Conexão incorreta, configuração incompatível ou parâmetros de comunicação divergentes.	Confira o conector IO-Link M12 A de 5 contatos, a pinagem no datasheet e a compatibilidade da configuração com IO-Link 1.1 e COM3.
Falha intermitente em ambiente úmido ou com contaminantes.	Conector mal acoplado, vedação inadequada na instalação ou condição ambiental fora da proteção especificada.	Inspecione acoplamento e estado dos conectores e confirme que a instalação respeita as condições de IP65/IP67 e os limites ambientais do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DN4218 em português (Datasheet) Desenho em escala (Desenho Dimensional) Página oficial do produto e documentação disponível (Manual)

PERGUNTAS FREQUENTES

O que é a DN4218 e para quem ela serve?

É uma fonte chaveada da ifm para alimentação DC em instalações industriais. Atende aplicações dimensionadas para sua faixa de entrada, saída e potência especificadas.

A DN4218 comunica por IO-Link?

Sim. A ficha especifica IO-Link revisão 1.1, transferência COM3 e modo SIO; confirme a configuração do dispositivo conectado antes da integração.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. O campo de acessórios não tem itens especificados.

Posso usar a fonte em uma rede de entrada fora de 100...240 V AC?

A ficha especifica entrada AC de 100...240 V, com tolerância indicada pelo fabricante. Para tensão fora dessa faixa, não considere a compatibilidade confirmada.

Ela serve para uma carga que exige mais de 300 W continuamente?

Não para operação contínua acima do limite especificado: a potência duradoura informada é 300 W. Os 600 W são indicados como potência breve.

A saída está abaixo do esperado; o que devo verificar antes de trocar a fonte?

Meça a tensão e a corrente com a carga conectada e compare com a faixa de saída e os limites correspondentes. Verifique também a alimentação de entrada e as conexões.

O IO-Link não conecta; qual é a primeira verificação?

Confira o conector M12 A de 5 contatos, a pinagem no datasheet e a configuração do mestre. A DN4218 especifica IO-Link 1.1 e COM3.

É melhor comprar a DN4218 ou escolher uma fonte de outra capacidade?

Escolha a DN4218 quando a carga couber nos limites de saída e potência contínua descritos. Se a aplicação exigir potência contínua superior a 300 W ou outra faixa elétrica, selecione uma especificação diferente com base nos requisitos da carga.

Que cuidados devo tomar na instalação?

Monte na parede traseira e conecte alimentação, saídas e IO-Link conforme o datasheet. Verifique a pinagem antes de energizar e não exceda os limites de carga e ambiente.

Como confirmo se a DN4218 é compatível com meus cabos e conectores?

Compare os conectores do sistema com as especificações: alimentação 7/8", IO-Link M12 A de 5 contatos e duas conexões M12 A de 5 contatos para saída. A pinagem e o cabeamento devem ser confirmados na documentação do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre a fonte e um sistema compatível. (Ref.: Revisão IO-Link 1.1)

COM3

Tipo de transferência IO-Link especificado para comunicação a 230,4 kBaud. (Ref.: Tipo de transferência IO-Link)

Modo SIO

Modo de operação informado como disponível, além da comunicação IO-Link. (Ref.: Modo SIO: sim)

IP65 / IP67

Graus de proteção do invólucro declarados pelo fabricante; consulte a documentação para as condições de ensaio e instalação. (Ref.: Grau de proteção)

MTTF

Tempo médio até falha informado como indicador de confiabilidade, não como garantia nem vida útil assegurada. (Ref.: MTTF: 31 anos)
