Fonte de Alimentação IFM 24V 20A 480W Trilho DIN

Pré-visualizar: DN4034 IFM - Fonte de Alimentação Chaveada IFM Para Trilho DIN 24V DC 20A 480W

DN4034 IFM - Fonte de Alimentação Chaveada IFM Para Trilho DIN 24V DC 20A 480W

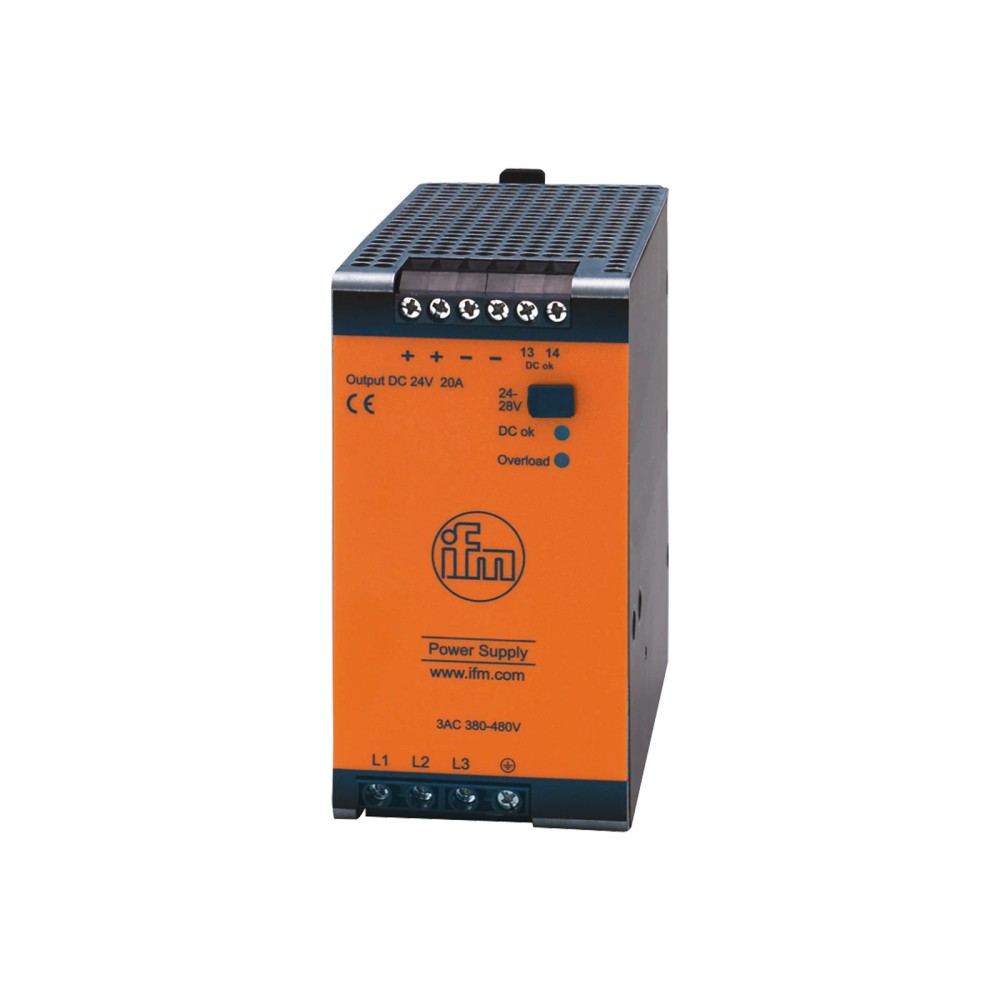

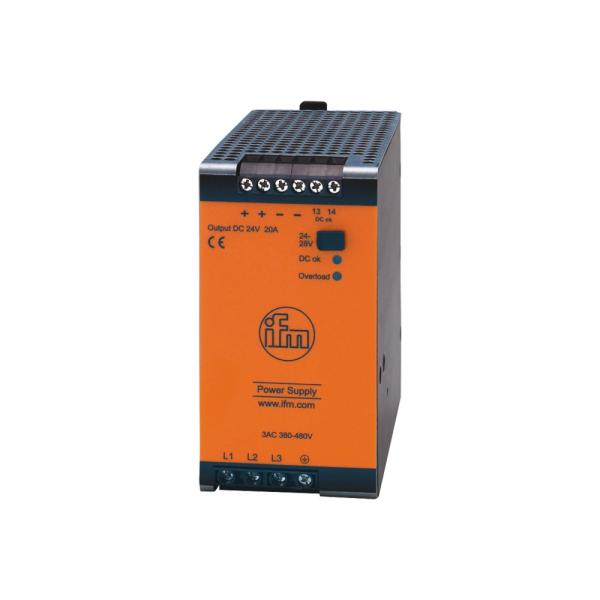

Imagem meramente ilustrativa

R$ 4.383,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN4034
EAN: 4021179273237
NCM do produto: 85044090

Destaques do Produto Tensão de entrada...mais

Fechar menu

Saiba mais sobre: "DN4034 IFM - Fonte de Alimentação Chaveada IFM Para Trilho DIN 24V DC 20A 480W"

Destaques do Produto

Tensão de entrada

380...480 V AC

Saída ajustável

24...28 V DC

Corrente de saída

Até 20 A, conforme tensão de saída

Potência contínua

480 W

Montagem e ligação

Trilho DIN TH35 e terminais parafusados

Proteção do invólucro

IP 20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Fonte de Alimentação Chaveada IFM DN4034 para Trilho DIN, 24 V DC, 20 A, 480 W

A IFM DN4034 é uma fonte chaveada para converter alimentação de entrada de 380 a 480 V AC em saída DC para circuitos de automação. Foi projetada para montagem em trilho DIN TH35 e fornece saída ajustável de 24 a 28 V DC. Sua potência contínua nominal é de 480 W, com corrente de saída de até 20 A conforme a tensão de saída. Possui proteção contra sobrecarga, sobretensão e curto-circuito.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DN4034
Tipo	Fonte de alimentação chaveada
Tensão de entrada	380...480 V AC (-15 % / +15 %)
Tensão de saída	24...28 V DC, ajustável
Corrente nominal de saída	20 A na tensão mínima de saída; 17,5 A na tensão máxima
Potência contínua de saída	480 W
Montagem	Trilho DIN TH35 (EN 60715)
Conexão elétrica	Terminais parafusados
Grau de proteção	IP 20
Dimensões	124 x 65 x 132,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos de controle e automação que necessitem de alimentação de 24 V DC e atendam à faixa de entrada de 380...480 V AC.
Painéis com espaço e montagem compatíveis com trilho DIN TH35, dimensões de 124 x 65 x 132,5 mm e conexão por terminais parafusados.
Aplicações cuja carga permaneça dentro dos limites de corrente e potência contínua da fonte.

⚠ Considere outro se precisa de:

Aplicações com alimentação de entrada fora de 380...480 V AC; a ficha não especifica operação em entrada DC ou em outras faixas de tensão.
Instalações que exijam grau de proteção superior a IP 20 sem proteção adicional do painel.
Aplicações que exijam uma saída diferente de 24...28 V DC ou potência contínua superior a 480 W.

APLICAÇÕES E USO

Aplicação documentada: fonte chaveada de 24 V DC em invólucro para montagem conforme normas DIN, indicada pelo fabricante como fonte de alimentação do modo comutado.
Possibilidade de aplicação: alimentação de circuitos de controle em painéis de automação, desde que a entrada, a tensão de saída e a carga respeitem os limites elétricos e ambientais declarados.
Limitação: a proteção IP 20 não especifica proteção contra ingresso de água; a instalação deve considerar o ambiente e o invólucro do painel.
Limitação: não utilizar a capacidade de saída breve como valor de operação contínua; a potência duradoura especificada é 480 W.

COMO ESCOLHER

Antes de comprar o Fonte de Alimentação Chaveada IFM DN4034 para Trilho DIN, 24 V DC, 20 A, 480 W, verifique estes pontos:

Escolha a DN4034 quando

A instalação disponibilizar entrada de 380...480 V AC, exigir saída ajustável de 24...28 V DC e a carga estiver dentro da capacidade contínua especificada. Verifique também a compatibilidade com trilho TH35, terminais parafusados e espaço para as dimensões informadas.

Procure outra configuração quando

A tensão de entrada disponível não estiver dentro da faixa especificada, a tensão de saída necessária estiver fora de 24...28 V DC ou a carga exceder 480 W contínuos. A ficha não informa compatibilidade com entrada DC nem operação fora da faixa de entrada AC indicada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Fonte de alimentação do modo comutado 24 V DC	Descrição do fabricante para o modelo DN4034.
Marca	IFM / ifm electronic	Marca indicada nos dados do produto.
Modelo e SKU	DN4034	Código de identificação do produto.
GTIN	4021179273237	Identificador comercial informado na ficha.
Categoria	Fonte de alimentação	Classificação do produto.
NCM	8504.40.90	Classificação fiscal informada na ficha.

Dados elétricos de entrada
Tensão nominal de entrada AC	380...480 V AC (-15 % / +15 %)	Faixa de entrada AC especificada.
Frequência AC	47...64 Hz	Faixa de frequência da alimentação AC.
Tensão nominal AC	< 400 V	Campo declarado na ficha; consultar o datasheet para interpretação conjunta com a faixa de entrada AC.
Corrente de entrada a 400 V AC / 60 Hz	0,78 A	Condição de medição indicada.
Corrente de entrada a 480 V AC / 50 Hz	0,64 A	Condição de medição indicada.
Pico de corrente de energização a 400 V AC / 60 Hz	3 A	Valor informado para a condição especificada.
Pico de corrente de energização a 480 V AC / 50 Hz	3 A	Valor informado para a condição especificada.
Limitação da corrente de energização	Sim	Recurso declarado na ficha.
Proteção de entrada externa	≥ B-6 A / ≥ C-3 A	Referência de proteção externa indicada pelo fabricante.
Tempo de ligação em ponte em caso de falha de rede	22 ms	Valor informado para 400 V AC / 60 Hz e 480 V AC / 50 Hz.

Dados elétricos de saída
Número de circuitos de saída	1	Quantidade de circuitos de saída indicada.
Tensão de saída DC	24...28 V DC, ajustável	Faixa de ajuste da saída; a ficha também descreve saída nominal de 24 V DC.
Conformidade da tensão de saída	SELV, PELV	Classificação declarada para a tensão de saída.
Corrente máxima de saída na tensão mínima de saída	20 A	Limite informado para a tensão mínima da faixa de saída.
Corrente máxima de saída na tensão máxima de saída	17,5 A	Limite informado para a tensão máxima da faixa de saída.
Corrente máxima de saída breve na tensão mínima de saída	30 A	Capacidade breve, não equivalente à corrente contínua.
Corrente máxima de saída breve na tensão máxima de saída	26 A	Capacidade breve, não equivalente à corrente contínua.
Potência de saída duradoura	480 W	Potência contínua especificada.
Potência de saída breve	720 W	Potência indicada para operação breve; observar as condições do datasheet.
Reserva de potência	50 %	Valor declarado pelo fabricante; consultar o datasheet para condições de aplicação.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento declarado durante sobrecarga.
Ondulação residual máxima	100 mV	Limite especificado para a ondulação residual.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra sobretensão	Sim; < 35 DC	Limite de proteção informado na ficha.
Estabilidade do retorno	34 V	Valor indicado pelo fabricante; consultar o datasheet para a condição de referência.

Eficiência e fator de potência
Eficiência	95 % a 400 V AC / 60 Hz; 94,8 % a 480 V AC / 50 Hz	Valores associados às condições de entrada informadas.
Dissipação	25,3 W a 400 V AC / 60 Hz; 26,6 W a 480 V AC / 50 Hz	Valores associados às condições de entrada informadas.
Correção do fator de potência PFC	Atende	Correção do fator de potência declarada na ficha.
Fator de potência	0,94 a 400 V AC / 50 Hz; 0,95 a 480 V AC / 50 Hz	Valores conforme as condições de entrada indicadas.

Sinais e indicadores
Indicador DC OK	1 LED	Indicação visual de estado DC OK.
Indicador de sobrecarga	1 LED	Indicação visual de sobrecarga.
Versão do sinal DC OK	Saída de relé	Saída de sinal declarada; não representa protocolo de comunicação.
Resistência/capacidade elétrica do sinal DC OK	60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)	Valores elétricos declarados para a saída de relé DC OK.

Conexões e montagem
Conexão elétrica	Terminais parafusados	Tipo de conexão especificado.
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Método e referência de montagem indicados.
Classe de proteção elétrica	I (IEC 61140)	Classificação de proteção elétrica declarada.
Grau de proteção	IP 20 (EN 60529)	Proteção do invólucro conforme norma indicada.
Invólucro	Retangular; chapa de aço	Formato e material informados.

Condições ambientais e robustez
Temperatura ambiente de operação	-25...70 °C	Faixa de temperatura ambiente especificada.
Derivação térmica	12 W/K (60...70 °C)	Valor de derating informado para a faixa indicada; verificar as condições no datasheet.
Temperatura de armazenamento	-40...85 °C	Faixa especificada para armazenamento.
Umidade relativa máxima	95 % (IEC 60068-2-30)	Limite e referência indicados.
Grau de sujidade	2; sujeira condutiva não permitida (IEC 62103)	Condição ambiental declarada.
Resistência a choques	IEC 60068-2-27: 30 g por 6 ms / 20 g por 11 ms	Condições de ensaio de choque indicadas.
Resistência a vibrações	IEC 60068-2-6: ±1,6 mm a 2...17,8 Hz / 2 g a 17,8...500 Hz	Condições de ensaio de vibração indicadas.
MTTF	132 anos	Valor informado na ficha; não equivale a período de garantia.
EMC	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2 classe A	Normas e classe declaradas para compatibilidade eletromagnética.

Dimensões e peso
Dimensões	124 x 65 x 132,5 mm	Dimensões informadas para o produto.
Largura	124 mm	Dimensão identificada na ficha.
Altura	65 mm	Dimensão identificada na ficha.
Profundidade	132,5 mm	Dimensão identificada na ficha.
Peso	1.029 g	Peso informado nos dados técnicos.

Certificações e aprovações
Aprovações	CE, cRUus, cULus, UKCA	Aprovações declaradas para o produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica.

• A ficha informa sinal DC OK por LED e uma saída de relé; não especifica comunicação por rede ou protocolo digital.

Conexões

Elétrica Entrada em 380...480 V AC e saída DC ajustável de 24...28 V, por terminais parafusados. A instalação elétrica deve seguir a identificação dos terminais e as instruções do datasheet do fabricante.

Processo Não aplicável: trata-se de uma fonte de alimentação elétrica, sem conexão de processo para fluido ou montagem em tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentar circuitos compatíveis com 24 V DC em painel com entrada de 380...480 V AC.	✓	A faixa de entrada e a faixa de saída ajustável são especificadas para o modelo.
Montagem em trilho DIN TH35 (EN 60715).	✓	Esse tipo de montagem é declarado na ficha técnica.
Instalação que necessite grau de proteção IP 20 no próprio equipamento.	✓	O grau de proteção informado é IP 20; a adequação do conjunto depende das condições do painel.
Alimentação de uma carga que exija tensão DC fora de 24...28 V ou potência contínua superior a 480 W.	✗	Essas necessidades ficam fora dos limites de saída contínua especificados.
Alimentação direta a partir de uma entrada DC ou de uma rede AC fora da faixa indicada.	✗	A ficha especifica entrada AC de 380...480 V e não declara operação com entrada DC ou fora dessa faixa.

INSTALAÇÃO

Como instalar o Fonte de Alimentação Chaveada IFM DN4034 para Trilho DIN, 24 V DC, 20 A, 480 W

Confirme que a alimentação disponível está dentro da faixa de entrada AC especificada e que a carga é compatível com a saída da fonte.
Verifique espaço, ventilação e condições ambientais do painel, considerando dimensões, temperatura de operação e grau de proteção IP 20.
Monte a fonte em trilho DIN TH35 conforme EN 60715.
Desenergize o circuito antes de realizar a instalação elétrica e siga a identificação dos terminais no produto e as orientações do fabricante.
Conecte entrada e saída usando os terminais parafusados apropriados à instalação; consulte o datasheet para identificação dos terminais e requisitos de ligação.
Energize o circuito e verifique a saída DC e os indicadores DC OK e de sobrecarga antes de conectar ou liberar a carga.

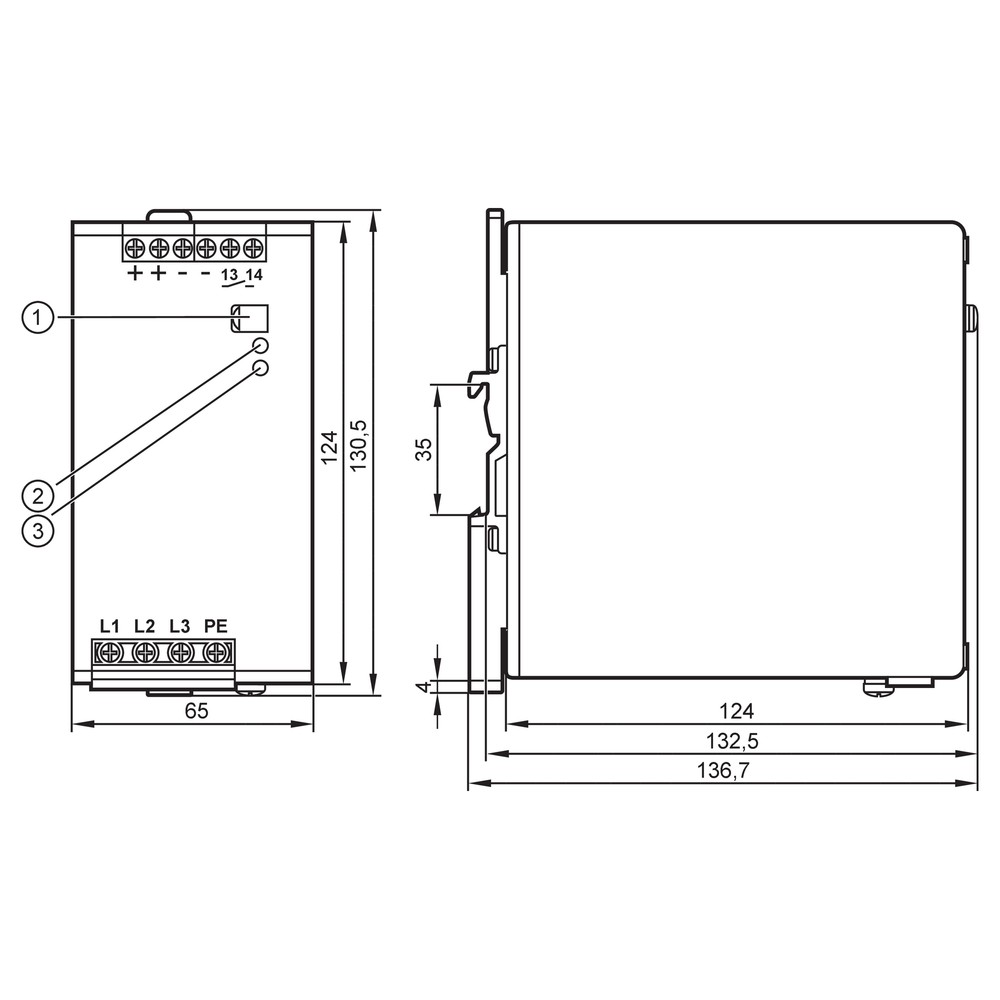

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A fonte não apresenta saída DC.	Entrada AC ausente ou fora da faixa especificada, conexão incorreta ou condição de proteção ativada.	Verifique a alimentação nos terminais de entrada e compare-a com a faixa de entrada indicada; confira as ligações e o indicador DC OK conforme o datasheet.
A tensão de saída cai ou a fonte sinaliza sobrecarga.	Carga acima da capacidade aplicável à tensão de saída selecionada ou curto-circuito no circuito alimentado.	Desconecte a carga com o circuito desenergizado e inspecione o circuito por curto; compare a corrente requerida com os limites contínuos especificados para a tensão de saída.
A fonte aquece ou a saída se comporta de forma instável em ambiente quente.	Temperatura ambiente elevada ou carga que não considera a derivação térmica indicada para 60...70 °C.	Meça a temperatura ambiente junto à fonte e confira a carga aplicada e a curva/condição de derating no datasheet.
O sinal DC OK não indica o estado esperado.	Saída DC fora da condição de funcionamento esperada, ligação incorreta do contato de relé ou interpretação incorreta do indicador.	Verifique a tensão DC nos terminais de saída e confira a ligação e os limites elétricos do sinal de relé DC OK no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DN4034 em português (Datasheet) Desenho dimensional IFM DN4034 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM DN4034 e para quem ela serve?

É uma fonte de alimentação chaveada para montagem em trilho DIN, destinada a fornecer saída DC ajustável de 24 a 28 V. É adequada a instalações cuja entrada AC e carga estejam dentro dos limites especificados.

A DN4034 funciona com entrada de 220 V AC?

A ficha especifica entrada de 380...480 V AC, com tolerância de -15 % / +15 %. Não use entrada de 220 V AC com base nesta ficha; consulte a IFM para selecionar um modelo apropriado.

A fonte pode alimentar uma carga que exige mais de 480 W continuamente?

Não, a potência de saída duradoura especificada é 480 W. A potência breve de 720 W não deve ser considerada como capacidade contínua.

Ela pode ser instalada sem trilho DIN?

A montagem especificada é em trilho DIN TH35 conforme EN 60715. A ficha não declara outro método de montagem.

A saída é fixa em 24 V ou pode ser ajustada?

A saída é ajustável de 24 a 28 V DC. Verifique a tensão necessária pela carga e respeite a corrente máxima correspondente à tensão selecionada.

O que verificar se não há tensão na saída?

Comece verificando se a entrada AC está presente e dentro da faixa especificada. Em seguida, confira as conexões e os indicadores DC OK e de sobrecarga conforme o datasheet.

O que pode causar o indicador de sobrecarga ou queda de tensão?

Uma carga acima dos limites de corrente aplicáveis ou um curto-circuito no circuito alimentado são causas possíveis. Verifique a carga e a cablagem antes de substituir a fonte.

Como decidir entre esta fonte e uma com maior potência?

Escolha a DN4034 quando a necessidade contínua não exceder 480 W e a tensão de saída requerida estiver entre 24 e 28 V DC. Se a carga exceder esse limite, selecione uma fonte cuja potência contínua especificada atenda à aplicação.

O que preciso conferir antes de instalar a DN4034 no painel?

Confirme a tensão de entrada, a carga, o espaço para as dimensões do produto e a compatibilidade com trilho TH35. Faça as ligações desenergizadas e siga a identificação dos terminais e o datasheet do fabricante.

A DN4034 acompanha acessórios ou cabos?

A ficha fornecida não lista acessórios ou cabos inclusos. Consulte o fornecedor para confirmar o conteúdo de fornecimento do item anunciado.

GLOSSÁRIO TÉCNICO

Fonte chaveada

Fonte de alimentação que utiliza comutação eletrônica para converter a energia de entrada na saída DC especificada.

TH35

Tipo de trilho DIN indicado para a montagem da fonte; a ficha relaciona a referência EN 60715.

SELV / PELV

Classificações de circuitos de baixa tensão de proteção declaradas para a saída da fonte (Ref.: tensão de saída conforme SELV, PELV).

IP 20

Grau de proteção do invólucro declarado conforme EN 60529; não deve ser interpretado como proteção contra água (Ref.: grau de proteção IP 20).

DC OK

Indicação de estado da saída DC, presente por LED e também declarada como saída de relé (Ref.: versão de sinal DC OK).
