Fonte de Alimentação IFM 24V 10A 240W

Pré-visualizar: DN4033 IFM - Fonte de Alimentação Chaveada IFM Para Automação Industrial 24V DC 10A 240W

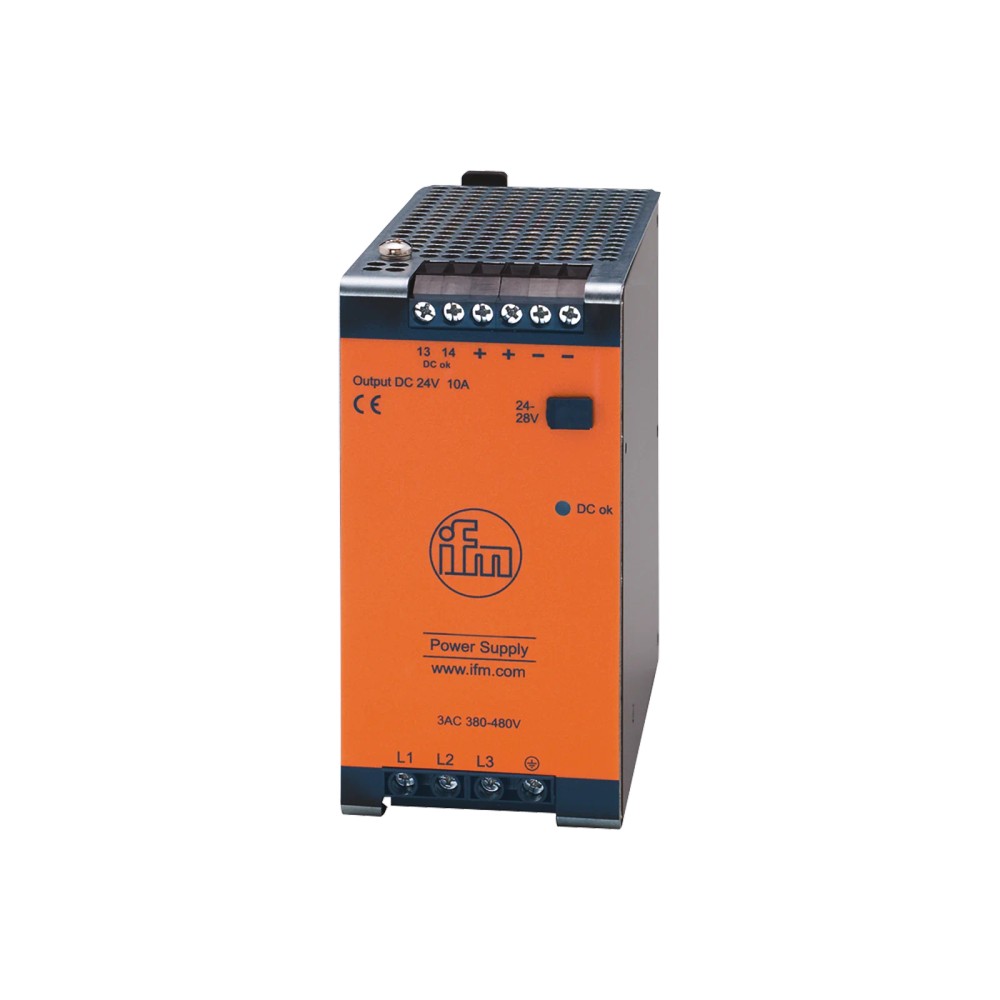

DN4033 IFM - Fonte de Alimentação Chaveada IFM Para Automação Industrial 24V DC 10A 240W

Imagem meramente ilustrativa

R$ 3.274,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN4033
EAN: 4021179273220
NCM do produto: 85044090

Destaques do Produto Tensão de entrada...mais

Fechar menu

Saiba mais sobre: "DN4033 IFM - Fonte de Alimentação Chaveada IFM Para Automação Industrial 24V DC 10A 240W"

Destaques do Produto

Tensão de entrada

380...480 V AC

Tensão de saída

24...28 V DC ajustável

Corrente de saída

Até 10 A na tensão mínima de saída

Potência contínua

240 W

Montagem e conexão

Trilho DIN TH35; terminais

Proteção do invólucro

IP 20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Fonte de alimentação chaveada IFM DN4033, 24 V DC, 10 A, 240 W

A IFM DN4033 é uma fonte de alimentação chaveada para converter entrada trifásica de 380...480 V AC em saída DC ajustável de 24...28 V. É destinada à alimentação de circuitos de automação industrial, com corrente de saída de até 10 A na tensão mínima de saída e potência contínua de 240 W. A montagem é em trilho DIN TH35 e a conexão elétrica é por terminais.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	DN4033
Entrada	380...480 V AC (-15 % / +20 %), 47...64 Hz
Saída DC	24...28 V, ajustável
Corrente de saída	Até 10 A na tensão mínima de saída
Potência contínua	240 W
Potência breve	288 W; condições de temperatura conforme datasheet
Montagem	Trilho DIN TH35 (EN 60715)
Conexão	Terminais
Grau de proteção	IP 20 (EN 60529)
Dimensões	124 x 62 x 122,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Quadros e painéis de automação com entrada trifásica dentro da faixa de 380...480 V AC e circuitos de alimentação em 24...28 V DC.
Instalações que disponham de trilho DIN TH35 e conexão por terminais.
Cargas dentro dos limites de saída: até 10 A na tensão mínima de saída e 240 W de potência contínua.

⚠ Considere outro se precisa de:

Aplicações com entrada fora da faixa especificada de 380...480 V AC, considerando os limites de tolerância indicados pelo fabricante.
Instalações que exijam grau de proteção superior a IP 20 sem proteção adicional do conjunto.
Cargas que excedam 240 W em operação contínua; os 288 W são potência breve e sujeitos às condições de temperatura e duração especificadas no datasheet.

APLICAÇÕES E USO

Uso em quadros de automação que disponham de entrada dentro da faixa especificada de 380...480 V AC e necessitem de alimentação DC ajustável de 24...28 V; aplicação baseada nas características declaradas, sem cenário específico adicional informado pelo fabricante.
Alimentação de circuitos de controle e dispositivos DC em instalação industrial, desde que a carga respeite os limites de corrente e potência e haja ventilação conforme o manual; possibilidade inferida a partir da função da fonte.
Instalação em trilho DIN TH35, em ambiente entre -25...70 °C e com grau de sujidade 2; a saída breve de 288 W está sujeita às restrições de temperatura e duração do fabricante.
Não indicada para montagem exposta a água ou sujeira condutiva sem proteção adicional do conjunto, considerando IP 20 e a restrição de grau de sujidade informada.

COMO ESCOLHER

Antes de comprar o Fonte de alimentação chaveada IFM DN4033, 24 V DC, 10 A, 240 W, verifique estes pontos:

Escolha a DN4033 quando

A instalação tiver entrada de 380...480 V AC, precisar de saída ajustável entre 24 e 28 V DC e a carga couber nos limites de corrente e potência. Confirme também trilho DIN TH35, espaço para convecção e conexão por terminais.

Busque outra especificação quando

A tensão de entrada disponível estiver fora da faixa indicada, a carga exigir potência contínua acima de 240 W ou o ambiente exigir proteção do invólucro superior a IP 20. A potência breve de 288 W não deve ser tratada como capacidade contínua; consulte o datasheet para as condições de uso.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Fonte de alimentação do modo comutado 24 V DC (PSU-3AC/24VDC-10A)	Descrição do fabricante; fonte para conversão de entrada AC em saída DC.
Marca	IFM / ifm electronic	Identificação do fabricante no anúncio e no catálogo.
Modelo / código	DN4033	Código de produto e part number.
GTIN	4021179273220	Identificador comercial informado no anúncio.
Tecnologia	Modo comutado	Tecnologia indicada para a fonte.
Número de circuitos de saída	1	Quantidade de circuitos de saída especificada.

Dados elétricos — entrada
Faixa de tensão de entrada AC	380...480 V AC (-15 % / +20 %)	Faixa de entrada informada pelo fabricante.
Frequência AC	47...64 Hz	Faixa de frequência de alimentação.
Corrente de entrada a 400 V AC / 60 Hz	0,7 A	Condição nominal indicada.
Corrente de entrada a 480 V AC / 50 Hz	0,6 A	Condição nominal indicada.
Pico de corrente de energização a 400 V AC / 60 Hz	4 A	Valor informado para a condição de entrada indicada.
Pico de corrente de energização a 480 V AC / 50 Hz	4 A	Valor informado para a condição de entrada indicada.
Proteção de entrada externa	≥ B-6 A / ≥ C-3 A	Requisito de proteção externa conforme indicação do fabricante.
Limitação da corrente de energização	Sim	Função declarada na ficha técnica.
Correção do fator de potência (PFC)	Atende	PFC indicado pelo fabricante.
Fator de potência a 400 V AC / 50 Hz	0,53	Na tensão de fase simétrica, conforme observação do fabricante.
Fator de potência a 480 V AC / 50 Hz	0,52	Na tensão de fase simétrica, conforme observação do fabricante.
Tensão nominal AC	< 400 V	Campo informado na ficha; consultar datasheet para interpretar sua aplicação junto à faixa de entrada.

Dados elétricos — saída
Tensão de saída DC	24...28 V, ajustável	Faixa de saída especificada; saída conforme SELV, PELV.
Tensão nominal de saída	24 V DC	Valor nominal do produto no anúncio.
Corrente máxima na tensão mínima de saída	10 A	Limite de corrente indicado para a tensão mínima de saída.
Corrente máxima na tensão máxima de saída	8,6 A	Limite de corrente indicado para a tensão máxima de saída.
Potência de saída duradoura	240 W	Potência contínua informada.
Potência de saída breve	288 W	Potência breve; até 45 °C permitida permanentemente segundo a observação da ficha, e acima de 45 °C por menos de 1 minuto a cada 10 minutos.
Corrente máxima breve na tensão mínima de saída	12 A	Limite breve indicado para a tensão mínima de saída.
Corrente máxima breve na tensão máxima de saída	10,3 A	Limite breve indicado para a tensão máxima de saída.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento de sobrecarga especificado.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobretensão	Sim; < 32 DC	Valor de proteção informado na ficha; consultar datasheet para a condição detalhada.
Ondulação residual máxima	50 mV	Limite informado para a saída.
Estabilidade do retorno	35 V	Parâmetro apresentado na ficha técnica.
Comutação em série das saídas	Permitida somente para aparelhos iguais e até no máximo 150 V DC de tensão total	Restrição expressa pelo fabricante.

Sinalização e saída de estado
Display	DC OK, 1 LED	Indicação visual de estado informada.
Versão de sinal DC OK	Saída de relé	Tipo de sinal de estado informado.
Resistência do sinal DC OK	60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)	Limites elétricos especificados para o contato de sinal.

Desempenho e eficiência
Eficiência a 400 V AC / 60 Hz	92,8 %	Condição de tensão e frequência indicada.
Eficiência a 480 V AC / 50 Hz	92,9 %	Condição de tensão e frequência indicada.
Dissipação a 400 V AC / 60 Hz	18,6 W	Condição de tensão e frequência indicada.
Dissipação a 480 V AC / 50 Hz	18,3 W	Condição de tensão e frequência indicada.
Tempo de ligação em ponte a 400 V AC / 60 Hz	34 ms	Tempo informado para falha de rede na condição indicada.
Tempo de ligação em ponte a 480 V AC / 50 Hz	54 ms	Tempo informado para falha de rede na condição indicada.
MTTF	111 anos	Valor declarado na ficha; não equivale a prazo de garantia.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação informada; observar os espaços livres para convecção conforme manual.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento especificada.
Umidade relativa máxima	95 %	Conforme IEC 60068-2-30.
Grau de proteção	IP 20 (EN 60529)	Proteção do invólucro declarada; não implica proteção contra água.
Grau de sujidade	2 (IEC 62103: sujeira condutiva não permitida)	Condição de instalação especificada.
Classe de proteção	I (IEC 61140)	Classificação elétrica declarada.
Compatibilidade eletromagnética	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2 classe A	Normas declaradas na ficha técnica.
Resistência a choques	IEC 60068-2-27: 30 g por 6 ms / 20 g por 11 ms	Condições de ensaio especificadas.
Estabilidade de vibração	IEC 60068-2-6: ±1,6 mm a 2...17,8 Hz / 2 g a 17,8...500 Hz	Condições de ensaio especificadas.
Derivação térmica	6 W/K (60...70 °C)	Redução de potência indicada para a faixa de temperatura informada.

Dados mecânicos e montagem
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Montagem declarada pelo fabricante.
Conexão elétrica	Terminais	Tipo de conexão informado no anúncio.
Dimensões	124 x 62 x 122,5 mm	Dimensões do produto.
Formato do invólucro	Retangular	Geometria indicada na ficha.
Material do invólucro	Chapa de aço	Material indicado para o invólucro.
Peso	891,6 g	Peso informado no dataset do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Aprovações e identificadores de conformidade
Aprovações	CE, cRUus, cULus, UKCA	Aprovações declaradas no anúncio.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica fornecida.

• A versão do sinal DC OK é saída de relé; não é descrita como interface de comunicação de dados.

Conexões

Elétrica Conexão por terminais. Entrada de 380...480 V AC, com faixa indicada de -15 % / +20 % e frequência de 47...64 Hz. Saída DC ajustável de 24...28 V; um circuito de saída. Verifique dimensionamento da carga e proteção de entrada conforme datasheet.

Processo Não possui conexão de processo para fluido ou processo mecânico informada; é uma fonte para montagem em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Painel com entrada AC dentro da faixa especificada e carga DC compatível com os limites de saída	✓	A fonte fornece saída ajustável de 24...28 V DC, até 10 A na tensão mínima de saída e 240 W contínuos.
Montagem em trilho DIN TH35 com ligação por terminais	✓	A montagem TH35 e a conexão por terminais são especificadas para o produto.
Instalação que necessita de invólucro com grau de proteção superior a IP 20 sem proteção adicional	✗	O grau de proteção informado é IP 20; a ficha não declara proteção superior.
Carga acima de 240 W continuamente	✗	A potência de saída duradoura informada é 240 W. A potência de 288 W é breve e tem condições de uso próprias.
Sistema que exige comunicação por protocolo industrial	✗	Não há protocolo de comunicação de dados especificado na ficha fornecida.

INSTALAÇÃO

Como instalar o Fonte de alimentação chaveada IFM DN4033, 24 V DC, 10 A, 240 W

Confirme que a alimentação disponível está dentro da faixa de entrada especificada e que a proteção externa atende às indicações do fabricante.
Desenergize o circuito antes da instalação e siga os procedimentos de segurança elétrica aplicáveis ao painel.
Instale a fonte em trilho DIN TH35 (EN 60715), verificando o encaixe e o espaço disponível para convecção.
Conecte entrada e saída pelos terminais, respeitando as marcações do equipamento e o esquema do datasheet; a ficha fornecida não detalha a atribuição individual dos terminais.
Ajuste e verifique a tensão de saída dentro da faixa de 24...28 V DC antes de conectar a carga.
Energize e confira o indicador DC OK, a tensão sob carga e as condições térmicas; mantenha a carga dentro dos limites contínuos ou breves especificados.

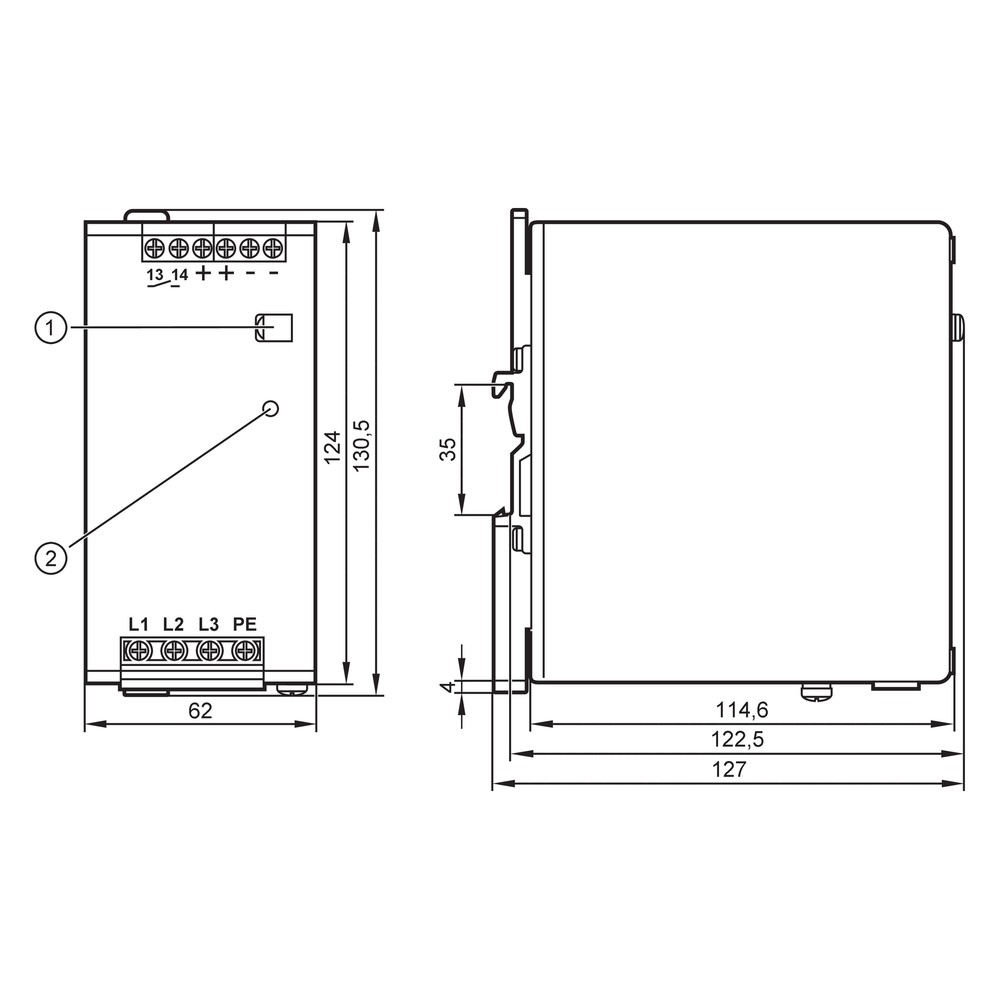

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída DC não aparece ou o LED DC OK não indica estado normal.	Ausência de alimentação na entrada, tensão fora da faixa ou proteção de entrada aberta.	Com procedimentos seguros, medir a entrada AC nos terminais e conferir a proteção externa e a faixa de frequência antes de avaliar a fonte.
A tensão de saída cai quando a carga é conectada.	Carga acima dos limites de corrente ou potência, ou funcionamento em condição breve fora da duração permitida.	Medir tensão e corrente sob carga e comparar com os limites de corrente na tensão de saída ajustada e com 240 W contínuos.
A fonte desliga, apresenta comportamento intermitente ou aquece excessivamente.	Temperatura ambiente elevada, ventilação insuficiente ou carga acima da capacidade contínua.	Verificar temperatura do local, espaços livres para convecção indicados no manual e potência efetivamente demandada.
A saída não mantém a tensão esperada ou a carga apresenta falhas após ajuste.	Ajuste fora da faixa de 24...28 V, curto-circuito na carga ou ligação incorreta nos terminais.	Isolar a carga, conferir a tensão diretamente na saída e revisar as conexões conforme identificação do fabricante no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DN4033 em português (Datasheet) Desenho em escala IFM DN4033 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM DN4033 e para quem ela serve?

É uma fonte chaveada para instalação industrial, com entrada de 380...480 V AC e saída ajustável de 24...28 V DC. Serve a sistemas que necessitem de alimentação DC dentro dos limites elétricos especificados.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios inclusos especificados no contexto; consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar a DN4033 em uma rede de 230 V AC?

A faixa de entrada declarada é 380...480 V AC, com tolerância indicada de -15 % / +20 %. Uma rede de 230 V AC não corresponde à faixa especificada.

Ela serve para instalação em local molhado ou com sujeira condutiva?

A ficha declara IP 20 e grau de sujidade 2, com sujeira condutiva não permitida. Não há indicação de proteção contra água; para essas condições, é necessário avaliar proteção adicional ou outra configuração.

A fonte está energizada, mas não tenho tensão na saída: o que verifico antes de substituir?

Confira a tensão de entrada, a proteção externa e as conexões nos terminais. Depois, verifique o ajuste de saída e teste sem a carga para identificar eventual curto ou sobrecarga no circuito externo.

A tensão cai quando conecto os equipamentos; isso significa que a fonte está defeituosa?

Não necessariamente: a carga pode exceder o limite de corrente ou a potência contínua de 240 W. Meça a corrente e a tensão sob carga e compare com os limites para a tensão de saída ajustada.

Como decidir entre a DN4033 e uma fonte com maior potência?

Escolha a DN4033 se a carga couber em 240 W contínuos e nos limites de corrente indicados. Para demanda contínua superior, selecione uma fonte cuja potência nominal e faixa de entrada atendam ao projeto.

Os 288 W podem ser usados continuamente em qualquer temperatura?

Não. A ficha identifica 288 W como potência breve e informa condições específicas: até 45 °C é permitido permanentemente; acima de 45 °C, por menos de 1 minuto a cada 10 minutos. Consulte o datasheet para aplicar corretamente esse limite.

Como instalo a DN4033 no painel?

A instalação é em trilho DIN TH35 e as conexões são por terminais. Desenergize o circuito, respeite as marcações do fabricante e mantenha os espaços livres para convecção descritos no manual.

A DN4033 aceita comunicação por protocolo industrial?

Não há protocolo de comunicação de dados especificado na ficha. O sinal DC OK é indicado como saída de relé, não como interface de comunicação.

GLOSSÁRIO TÉCNICO

Fonte de alimentação chaveada

Fonte que converte energia elétrica por tecnologia de comutação para fornecer uma saída DC.

SELV / PELV

Classificações de circuitos de baixa tensão de proteção indicadas para a saída do equipamento.

TH35

Tipo de trilho de montagem DIN com perfil de 35 mm, conforme a referência de montagem especificada.

IP 20

Grau de proteção do invólucro declarado; a ficha relaciona essa classificação à EN 60529.

PFC

Correção do fator de potência, recurso indicado na ficha técnica da fonte.
