Fonte de Alimentação IFM DN4032 24V 5A 120W

Pré-visualizar: DN4032 IFM - Fonte de Alimentação Chaveada IFM Montagem em Trilho DIN 24V DC 5A 120W

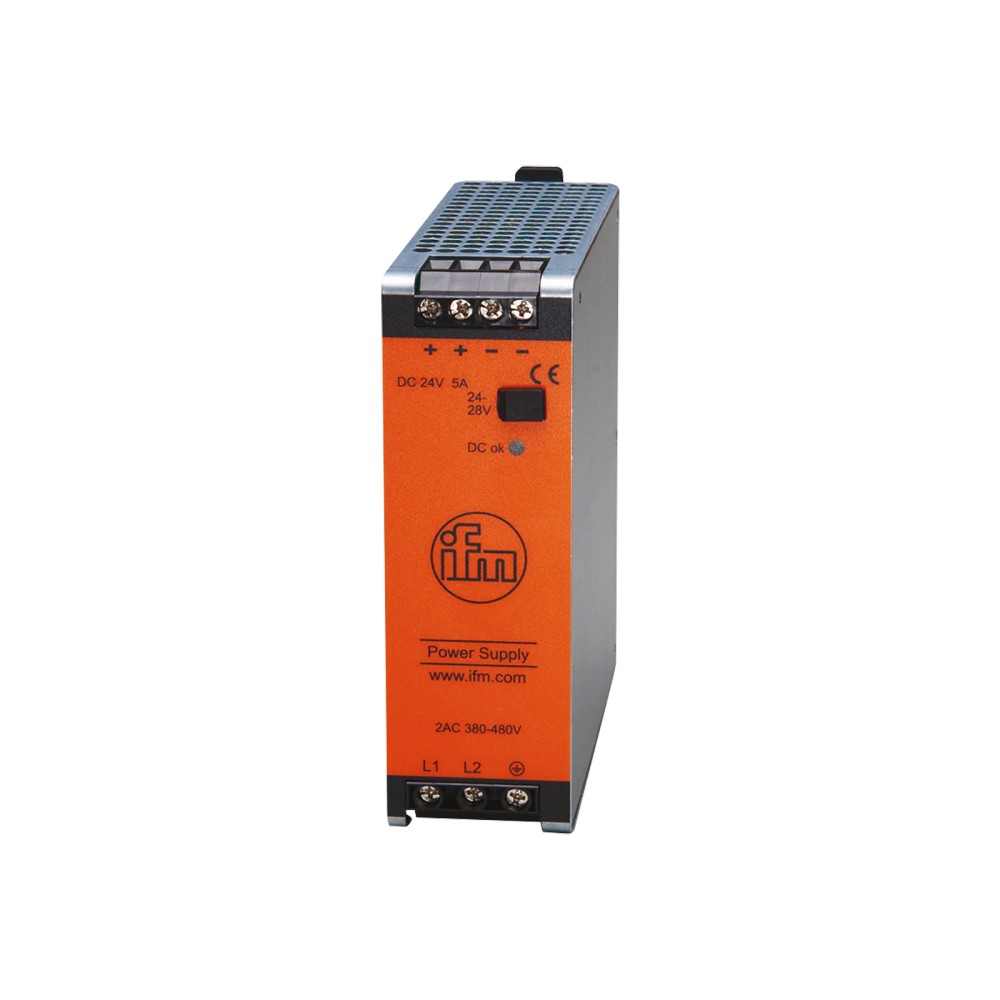

DN4032 IFM - Fonte de Alimentação Chaveada IFM Montagem em Trilho DIN 24V DC 5A 120W

Imagem meramente ilustrativa

R$ 2.736,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN4032
EAN: 4021179273213
NCM do produto: 85044090

Destaques do Produto Entrada 380...480 V...mais

Fechar menu

Saiba mais sobre: "DN4032 IFM - Fonte de Alimentação Chaveada IFM Montagem em Trilho DIN 24V DC 5A 120W"

Destaques do Produto

Entrada

380...480 V AC

Saída nominal

24 V DC

Corrente de saída

5 A

Potência contínua

120 W

Montagem

Trilho DIN TH35

Conexão

Terminais parafusados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DN4032 IFM – Fonte de alimentação chaveada, montagem em trilho DIN, 24 V DC, 5 A, 120 W

A IFM DN4032 é uma fonte de alimentação chaveada para fornecer tensão contínua a equipamentos elétricos. Possui saída nominal de 24 V DC, corrente de saída de 5 A e potência contínua de 120 W. É instalada em trilho DIN TH35 e aceita alimentação de entrada de 380 a 480 V AC. A tensão de saída é ajustável entre 24 e 28 V DC, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Fonte de alimentação chaveada
Tensão de entrada	380...480 V AC
Tensão de saída	24 V DC; ajustável entre 24 e 28 V DC
Corrente de saída	5 A
Potência de saída contínua	120 W
Montagem	Trilho DIN TH35
Conexão elétrica	Terminais parafusados
Grau de proteção	IP20
Dimensões	124 x 40 x 122,5 mm
Temperatura de operação	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis e instalações com trilho DIN TH35 e alimentação de entrada dentro da faixa de 380...480 V AC.
Circuitos que necessitem de alimentação de 24 V DC, até 5 A e 120 W contínuos, respeitando as condições de operação indicadas.

⚠ Considere outro se precisa de:

Aplicações cuja alimentação disponível não esteja na faixa de entrada especificada de 380...480 V AC.
Cargas que exijam mais de 5 A ou mais de 120 W continuamente.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: alimentação de circuitos em instalações com montagem DIN, utilizando saída de 24 V DC; dimensionar a carga conforme corrente, potência e faixa térmica especificadas.
Possibilidade de aplicação: alimentação de equipamentos de automação que aceitem 24 V DC, desde que a tensão de entrada da instalação esteja em 380...480 V AC e a carga respeite os limites de saída. A ficha não identifica dispositivos específicos compatíveis.
Em operação entre 60 e 70 °C, considerar a derivação indicada de 3 W/K e consultar o datasheet para determinar a potência disponível na condição térmica real.
O grau de proteção IP20 e a indicação de que sujeira condutiva não é permitida devem ser considerados na escolha do local de instalação. Não há indicação de adequação para exposição direta a água ou poeira.

COMO ESCOLHER

Antes de comprar o DN4032 IFM – Fonte de alimentação chaveada, montagem em trilho DIN, 24 V DC, 5 A, 120 W, verifique estes pontos:

Escolha a DN4032

Quando a instalação disponibilizar 380...480 V AC e a carga requerer saída de 24 V DC, até 5 A e 120 W contínuos. Confirme também espaço para as dimensões de 124 x 40 x 122,5 mm e montagem em trilho DIN TH35.

Busque outra especificação de fonte

Se a tensão de entrada estiver fora de 380...480 V AC ou se a demanda contínua exceder 5 A ou 120 W. A ficha não especifica modelos alternativos; dimensione a substituta conforme a tensão de entrada, a tensão e corrente da carga e o método de montagem necessários.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Fonte de alimentação chaveada; fonte de alimentação do modo comutado 24 V DC	Equipamento para conversão de alimentação elétrica em saída contínua.
Modelo	DN4032	Código de identificação do produto.
Marca	IFM	Fabricante informado no anúncio.
Número de circuitos de saída	1	Quantidade de circuitos de saída especificada.

Dados elétricos de entrada
Tensão de entrada	380...480 V AC (-15 % / +20 %)	Faixa de entrada indicada pelo fabricante.
Frequência de entrada	47...64 Hz	Faixa de frequência de alimentação.
Corrente de entrada a 400 V, 60 Hz	0,75 A	Condição de referência informada.
Corrente de entrada a 480 V, 50 Hz	0,68 A	Condição de referência informada.
Pico de corrente de energização a 400 V, 60 Hz	4 A	Valor informado para a condição de alimentação especificada.
Pico de corrente de energização a 480 V, 50 Hz	4 A	Valor informado para a condição de alimentação especificada.
Limitação da corrente de energização	Sim	Recurso indicado nos dados do produto.
Proteção externa de entrada	≥ B-6 A / ≥ C-3 A	Referência de proteção externa informada na ficha; conferir o datasheet para aplicação.
Correção do fator de potência (PFC)	Atende	Correção do fator de potência indicada nos dados do produto.
Fator de potência a 400 V, 50 Hz	0,45	Valor associado à condição de alimentação indicada.
Fator de potência a 480 V, 50 Hz	0,43	Valor associado à condição de alimentação indicada.
Dissipação a 400 V, 60 Hz	12,7 W	Dado informado para esta condição de entrada.
Dissipação a 480 V, 50 Hz	13,3 W	Dado informado para esta condição de entrada.
Eficiência a 400 V, 60 Hz	90,4 %	Valor informado para esta condição de entrada.
Eficiência a 480 V, 50 Hz	90 %	Valor informado para esta condição de entrada.

Dados elétricos de saída
Tensão nominal de saída	24 V DC	Valor nominal apresentado no anúncio.
Faixa de ajuste da tensão de saída	24...28 V DC	Faixa ajustável indicada nos dados do produto.
Tensão conforme SELV, PELV	Saída ajustável; conforme SELV, PELV	Classificação declarada na ficha; consultar o datasheet para as condições aplicáveis.
Corrente de saída	5 A	Valor nominal do anúncio; a corrente máxima informada varia com a tensão ajustada.
Corrente máxima com tensão de saída mínima	5 A	Limite informado para a condição de tensão mínima.
Corrente máxima com tensão de saída máxima	4,3 A	Limite informado para a condição de tensão máxima.
Potência de saída duradoura	120 W	Potência contínua especificada.
Potência de saída breve	144 W	Potência de curta duração informada; não confundir com a potência duradoura.
Corrente máxima breve, tensão mínima	6 A	Valor de curta duração informado para tensão mínima.
Corrente máxima breve, tensão máxima	5,2 A	Valor de curta duração informado para tensão máxima.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento descrito para condição de sobrecarga.
Reserva de potência	20 %	Reserva indicada nos dados do produto; observar as condições do fabricante.
Ondulação residual máxima	50 mV	Limite informado para a ondulação residual.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra sobretensão	Sim; < 32 V DC	Limite de proteção informado para a saída.
Estabilidade de retorno	35 V	Valor especificado nos dados do produto; consultar o datasheet para a definição e condição de medição.
Tempo de sustentação perante falha de rede a 400 V, 60 Hz	27 ms	Valor associado à condição de entrada indicada.
Tempo de sustentação perante falha de rede a 480 V, 50 Hz	48 ms	Valor associado à condição de entrada indicada.

Indicação e proteção elétrica
Indicador de diagnóstico	1 x LED DC OK	Indica o estado DC OK conforme identificação do produto.
Classe de proteção	I; IEC 61140	Classificação elétrica declarada.
Grau de sujidade	2; IEC 62103	A ficha indica que sujeira condutiva não é permitida.
Grau de proteção	IP20; EN 60529	Classificação do invólucro; consultar as limitações de instalação no datasheet.

Condições ambientais e resistência
Temperatura de operação	-25...70 °C	Faixa de operação informada.
Derivação de potência	3 W/K (60...70 °C)	Dado de redução de potência para a faixa de temperatura indicada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento especificada.
Umidade relativa máxima	95 %; IEC 60068-2-30	Limite informado, sujeito às condições da norma citada.
Resistência a choques	IEC 60068-2-27: 30 g, 6 ms / 20 g, 11 ms	Condições de ensaio declaradas.
Resistência à vibração	IEC 60068-2-6: ±1,6 mm, 2...17,8 Hz / 2 g, 17,8...500 Hz	Condições de ensaio declaradas.
Compatibilidade eletromagnética	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2 classe A	Normas listadas nos dados do produto.

Dados mecânicos e montagem
Método de montagem	Trilho DIN TH35; montagem conforme normas DIN (TH35, EN 60715)	Tipo de montagem especificado.
Dimensões	124 x 40 x 122,5 mm	Dimensões informadas para conferir espaço de instalação.
Formato do invólucro	Retangular	Geometria indicada nos dados do produto.
Material do invólucro	Chapa de aço	Material declarado para o invólucro.
Tipo de conexão elétrica	Terminais parafusados	Tipo de conexão indicado; disposição dos terminais deve ser verificada no datasheet.
Peso	607 g	Peso informado no conjunto de dados.

Aprovações e identificação comercial
Aprovações	CE, cRUus, cULus, UKCA	Aprovações listadas nos dados primários do anúncio.
GTIN	4021179273213	Identificador comercial do produto.
Part number / SKU	DN4032	Código de peça e SKU.
MTTF	132 anos	Valor informado no conjunto de dados; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Entrada de 380...480 V AC e saída de 24 V DC, ajustável entre 24 e 28 V DC, por terminais parafusados. Corrente nominal de saída: 5 A; potência contínua: 120 W. Não é especificado protocolo de comunicação.

Processo Não se aplica: é uma fonte de alimentação elétrica, sem conexão de processo indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Carga alimentada por 24 V DC, com demanda contínua dentro de 5 A e 120 W, em instalação com entrada de 380...480 V AC.	✓	Os valores correspondem à tensão, corrente, potência contínua e faixa de entrada informadas para a DN4032.
Instalação com trilho DIN TH35 e ligações elétricas por terminais parafusados.	✓	A montagem e a conexão são especificadas para trilho TH35 e terminais parafusados.
Alimentação de entrada fora da faixa de 380...480 V AC.	✗	A tensão informada para a entrada é 380...480 V AC; a ficha não indica compatibilidade com outras tensões.
Carga que exige mais de 5 A ou mais de 120 W de forma contínua.	✗	A corrente de saída nominal é 5 A e a potência de saída duradoura é 120 W.

INSTALAÇÃO

Como instalar o DN4032 IFM – Fonte de alimentação chaveada, montagem em trilho DIN, 24 V DC, 5 A, 120 W

Confirme que a alimentação disponível está dentro da faixa especificada de 380...480 V AC e da frequência de 47...64 Hz.
Verifique que o trilho de montagem é TH35 conforme EN 60715 e que há espaço para as dimensões de 124 x 40 x 122,5 mm.
Instale a fonte no trilho DIN seguindo as instruções do fabricante.

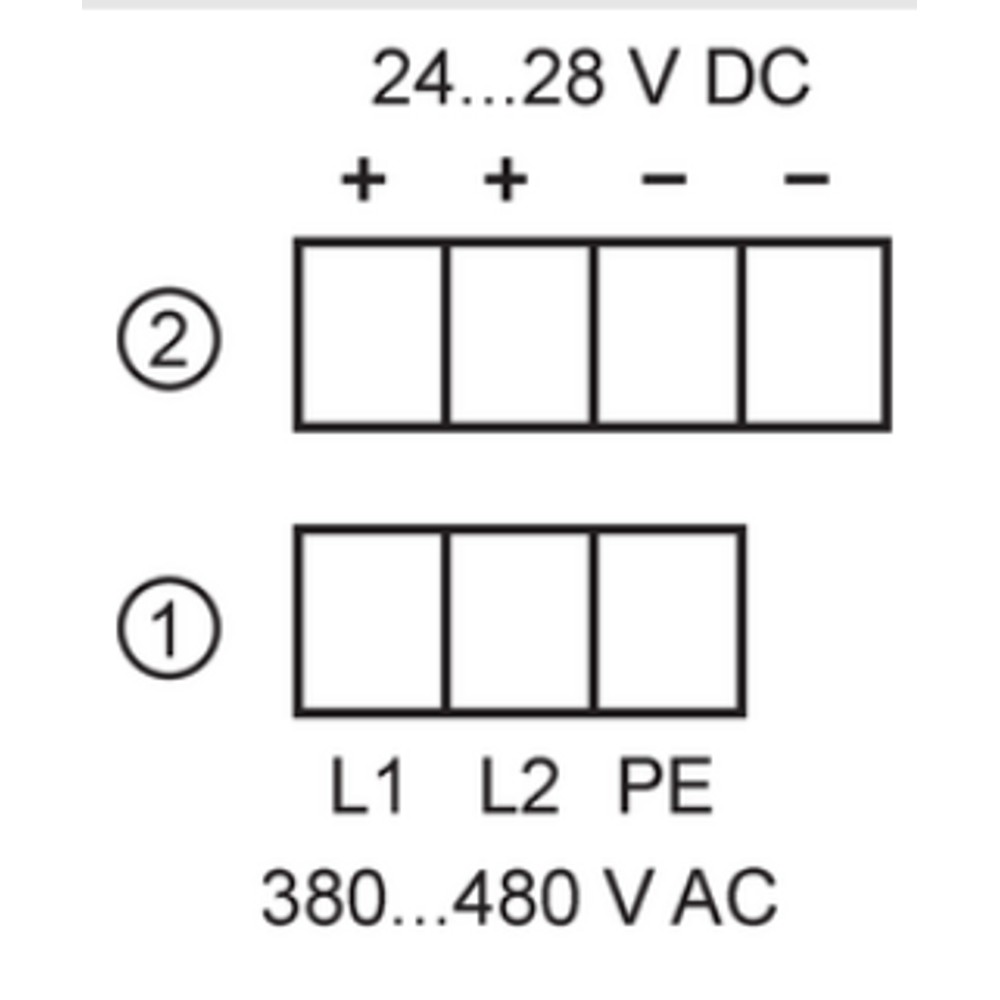

Conecte a entrada e a carga nos terminais parafusados, consultando a identificação dos terminais no datasheet; não presuma a posição dos bornes.
Antes de energizar, confira a tensão de entrada, a polaridade da saída DC e se a carga está dentro dos limites de tensão, corrente e potência.
Energize e verifique o indicador LED DC OK; se a instalação operar em temperatura elevada, confira no datasheet a redução de potência aplicável.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

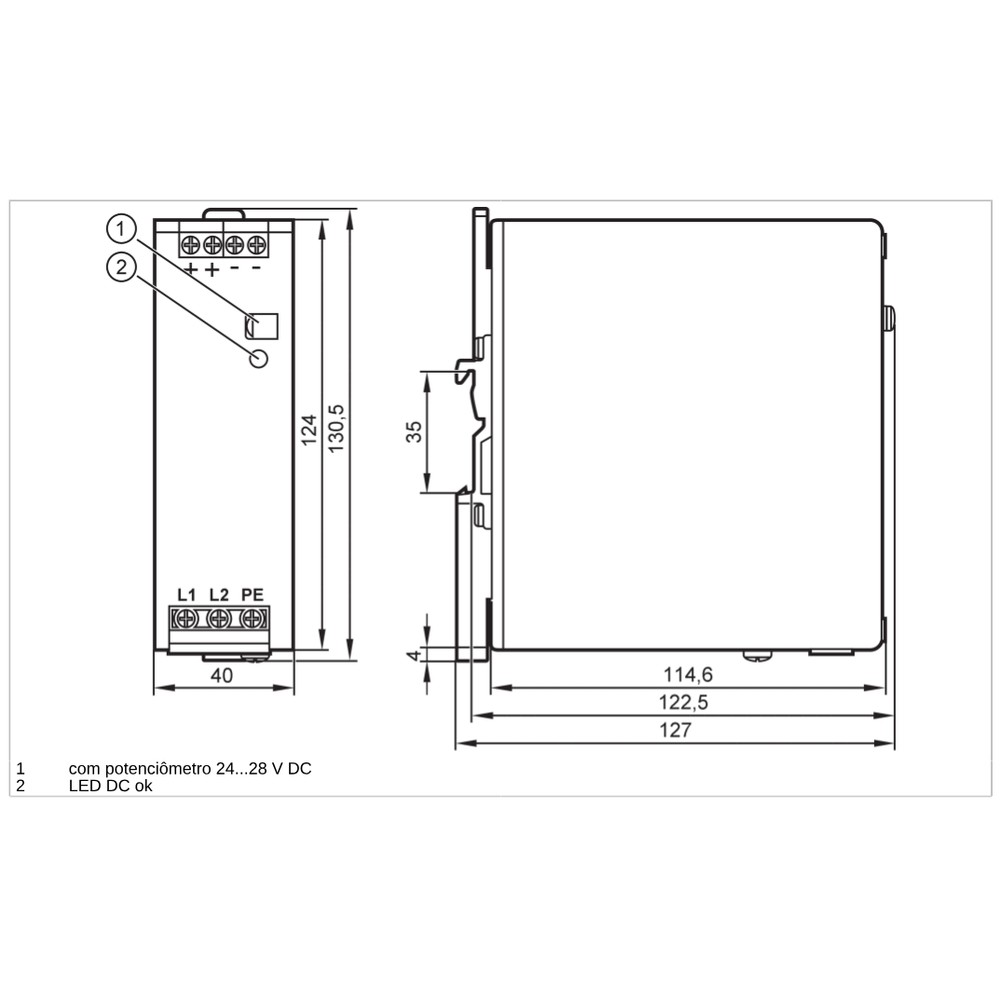

Ficha técnica DN4032 em português (Datasheet) Desenho em escala (Desenho Dimensional)
