Fonte de Alimentação IFM DN4014 24V 20A 480W

Pré-visualizar: DN4014 IFM - Fonte de Alimentação Chaveada ifm Para Trilho DIN 24V DC 20A 480W

DN4014 IFM - Fonte de Alimentação Chaveada ifm Para Trilho DIN 24V DC 20A 480W

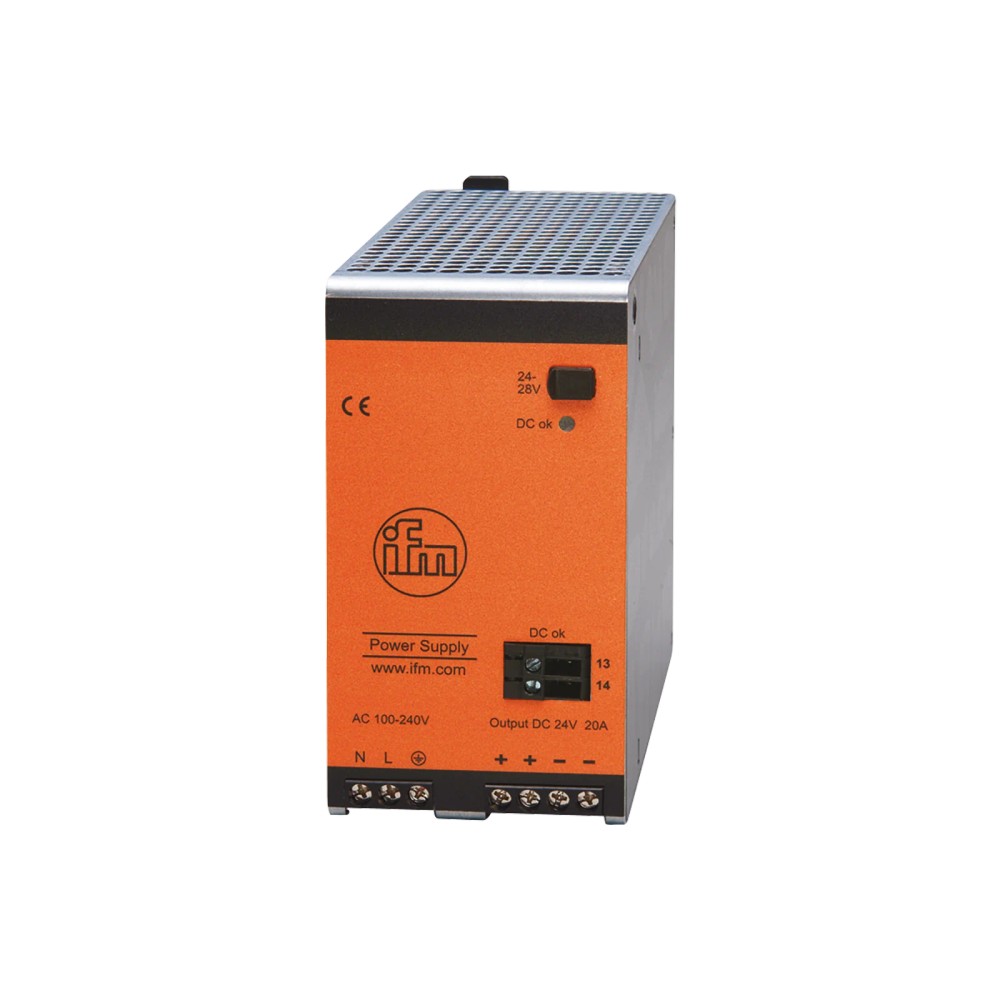

Imagem meramente ilustrativa

R$ 4.009,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN4014
EAN: 4021179273206
NCM do produto: 85044090

Destaques do Produto Tensão de entrada 100...mais

Fechar menu

Saiba mais sobre: "DN4014 IFM - Fonte de Alimentação Chaveada ifm Para Trilho DIN 24V DC 20A 480W"

Destaques do Produto

Tensão de entrada

100 a 240 V AC

Tensão de saída ajustável

24 a 28 V DC

Corrente de saída

Até 20 A, conforme a tensão de saída

Potência duradoura

480 W

Montagem e conexão

Trilho DIN TH35 e terminais parafusados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Fonte de Alimentação Chaveada ifm DN4014, 24 V DC, 20 A, 480 W, para trilho DIN

A DN4014 é uma fonte de alimentação chaveada da ifm para fornecer energia em corrente contínua a equipamentos elétricos. Converte entrada de 100 a 240 V AC em saída ajustável de 24 a 28 V DC. Fornece 20 A e 480 W em operação duradoura, com montagem em trilho DIN TH35 e conexão por terminais parafusados.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DN4014
Tipo	Fonte de alimentação chaveada
Entrada	100 a 240 V AC (-15% / +10%)
Saída	24 a 28 V DC, ajustável
Corrente de saída	20 A na tensão mínima; 17,1 A na tensão máxima
Potência de saída duradoura	480 W
Montagem	Trilho DIN TH35 (EN 60715)
Conexão elétrica	Terminais parafusados
Grau de proteção	IP20 (EN 60529)
Dimensões	124 x 65 x 132,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis e sistemas elétricos que necessitem de alimentação em corrente contínua dentro da faixa ajustável de 24 a 28 V DC.
Instalações com alimentação de entrada AC entre 100 e 240 V, respeitando a faixa especificada pelo fabricante.
Aplicações em que a corrente e a potência requeridas não excedam os limites de saída conforme tensão e condições de operação.
Painéis compatíveis com montagem em trilho DIN TH35 e conexão por terminais parafusados.

⚠ Considere outro se precisa de:

Não dimensionar a unidade para fornecer mais de 480 W continuamente; os 576 W correspondem à potência de saída breve e estão sujeitos às condições de tempo e temperatura especificadas.
Não utilizar como fonte de saída AC: a saída especificada é corrente contínua.
Não instalar em ambiente que exija proteção contra ingresso de água ou poeira superior à indicada para IP20.
Não presumir compatibilidade com conectores plugáveis ou protocolos de comunicação; a conexão indicada é por terminais e não há protocolo de comunicação informado.

APLICAÇÕES E USO

Alimentação de circuitos de automação em painéis elétricos que requeiram tensão DC ajustável entre 24 e 28 V, desde que a corrente e a potência estejam dentro dos limites da fonte.
Uso em painéis com montagem em trilho DIN TH35 e conexão dos condutores por terminais parafusados.
Operação em locais cuja temperatura ambiente esteja dentro da faixa declarada de -25 a 70 °C, observando a redução de potência indicada para temperaturas elevadas.
Aplicação em ambiente compatível com IP20; a ficha não declara proteção contra água e o grau de poluição 2 não permite sujeira condutiva.
A ficha descreve a fonte e seus limites elétricos, mas não lista equipamentos específicos comprovadamente compatíveis; valide a tensão, a corrente, a potência e as condições de instalação de cada carga.

COMO ESCOLHER

Antes de comprar o Fonte de Alimentação Chaveada ifm DN4014, 24 V DC, 20 A, 480 W, para trilho DIN, verifique estes pontos:

Escolha a DN4014 quando

A instalação precisar de saída DC ajustável de 24 a 28 V, até 20 A conforme a tensão, com potência duradoura de até 480 W, entrada AC na faixa especificada, montagem TH35 e ligação por terminais parafusados.

Avalie outra capacidade ou configuração quando

A carga exigir mais de 480 W em regime duradouro, uma saída diferente de 24 a 28 V DC, entrada fora da faixa declarada, comunicação integrada ou proteção ambiental superior a IP20. Compare os requisitos da instalação com a ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	ifm / ifm electronic	Identificação da marca conforme os dados do produto.
Modelo e SKU	DN4014	Código de identificação do produto.
GTIN	4021179273206	Código global de identificação comercial informado no anúncio.
Tipo de produto	Fonte de alimentação do modo comutado	Classificação funcional do equipamento.
NCM	8504.40.90	Classificação fiscal informada no cadastro do produto.

Dados elétricos — entrada
Faixa de tensão de entrada AC	100 a 240 V AC (-15% / +10%); tensão máxima indicada de 240 V (+10%)	Faixa de alimentação AC declarada pelo fabricante.
Frequência de entrada	47 a 64 Hz	Faixa de frequência de alimentação.
Corrente de entrada a 120 V	4,36 A	Valor de entrada informado para 120 V AC.
Corrente de entrada a 230 V	2,33 A	Valor de entrada informado para 230 V AC.
Fator de potência a 120 V	0,99	Valor informado para operação a 120 V AC.
Fator de potência a 230 V	0,95	Valor informado para operação a 230 V AC.
Correção do fator de potência	Atende	Correção PFC indicada na ficha técnica.
Limitação da corrente de energização	Sim	Recurso informado para limitar a corrente no acionamento.
Pico de corrente de energização a 120 V	9 A	Valor de pico informado para entrada de 120 V AC.
Pico de corrente de energização a 230 V	7 A	Valor de pico informado para entrada de 230 V AC.
Tempo de sustentação durante falha da rede	26 ms	Tempo informado para a condição de falha da rede.

Dados elétricos — saída
Tensão nominal de saída	24 V DC	Tensão nominal indicada no anúncio e na descrição do produto.
Faixa de tensão DC ajustável	24 a 28 V DC	Ajuste de saída informado; conforme SELV e PELV.
Corrente máxima na tensão mínima	20 A	Limite indicado para a tensão mínima de saída.
Corrente máxima na tensão máxima	17,1 A	Limite indicado para a tensão máxima de saída.
Potência de saída duradoura	480 W	Potência especificada para operação duradoura.
Potência de saída breve	576 W	Até 45 °C, permitida permanentemente; acima de 45 °C, por menos de 1 minuto a cada 10 minutos.
Corrente máxima breve na tensão mínima	24 A	Valor breve declarado para a tensão mínima de saída.
Corrente máxima breve na tensão máxima	20,6 A	Valor breve declarado para a tensão máxima de saída.
Número de circuitos de saída	1	Quantidade de circuitos de saída declarada.
Ondulação residual máxima	50 mV	Limite informado para ondulação residual.
Reserva de potência	20%	Reserva de potência indicada nos dados do produto.
Estabilidade de retorno	35 V	Valor declarado para esse parâmetro na ficha técnica.

Proteções e sinalização
Proteção contra sobrecarga	Sim	Proteção declarada; em sobrecarga ou curto-circuito, a saída opera em Hiccup Mode.
Comportamento em sobrecarga ou curto-circuito	Fornece corrente contínua alternando por 2 s e desliga por 18 s	Ciclo de operação informado para Hiccup Mode.
Proteção contra curto-circuito	Sim	Proteção declarada pelo fabricante.
Proteção contra sobretensão	Sim, abaixo de 32 V DC	Limite de proteção informado para a saída.
Indicador DC OK	1 LED	Indicador luminoso de estado da saída.
Versão do sinal DC OK	Saída de relé	Tipo de sinalização declarado para DC OK.
Valores de contato do sinal DC OK	60 V DC (0,3 A); 30 V DC (1 A); 30 V AC (0,5 A)	Limites elétricos informados para o contato do sinal.

Eficiência e dissipação
Eficiência a 120 V	92,7%	Valor informado para operação com entrada de 120 V AC.
Eficiência a 230 V	94%	Valor informado para operação com entrada de 230 V AC.
Dissipação a 120 V	37,8 W	Dissipação informada para operação com entrada de 120 V AC.
Dissipação a 230 V	30,6 W	Dissipação informada para operação com entrada de 230 V AC.
Derivação térmica	12 W/K (60 a 70 °C)	Redução de potência indicada na faixa de temperatura especificada.

Condições ambientais
Temperatura de operação	-25 a 70 °C	Faixa de temperatura de operação declarada.
Temperatura de armazenamento	-40 a 85 °C	Faixa de temperatura declarada para armazenamento.
Umidade relativa máxima	95% (IEC 60068-2-30)	Limite informado com referência à norma indicada.
Grau de poluição	2	Conforme IEC 62103; sujeira condutiva não permitida.
Grau de proteção	IP20 (EN 60529)	Classificação de proteção declarada; considerar para seleção do local de instalação.
Resistência a choques	IEC 60068-2-27: 30 g por 6 ms / 20 g por 11 ms	Condições de ensaio de choque informadas.
Resistência a vibrações	IEC 60068-2-6: ±1,6 mm entre 2 e 17,8 Hz; 2 g entre 17,8 e 500 Hz	Condições de ensaio de vibração informadas.

Dados mecânicos e montagem
Dimensões	124 x 65 x 132,5 mm	Dimensões físicas informadas para conferência do espaço de montagem.
Material do invólucro	Chapa de aço	Material declarado para o invólucro.
Método de montagem	Trilho DIN TH35 (EN 60715)	Montagem conforme a referência normativa indicada.
Conexão elétrica	Terminais parafusados	Tipo de conexão indicado para os condutores.
Peso	1121,5 g	Massa informada no cadastro técnico.
Categoria de isolamento	I (IEC 61140)	Classificação de isolamento conforme a norma indicada.

Aprovações e conformidade
Aprovações e certificações	CE, cRUus, cULus Listed, UKCA	Marcas e certificações listadas nos dados do produto.
Normas de compatibilidade eletromagnética	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4	Normas declaradas para imunidade e emissão eletromagnética.
Norma de harmônicas	EN 61000-3-2 classe A	Conformidade declarada na ficha técnica.
MTTF	53 anos	Valor declarado no cadastro; não representa período de garantia.

Proteção de entrada
Proteção externa de entrada	≥ B-10 A / ≥ C-10 A	Valores de proteção externa indicados na ficha; verifique a coordenação com a instalação e as instruções do fabricante.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Entrada e saída por terminais parafusados. Entrada: 100 a 240 V AC (-15% / +10%). Saída: 24 a 28 V DC ajustável, com corrente máxima dependente da tensão de saída. Não há protocolo de comunicação especificado.

Processo Não se aplica: o produto é uma fonte elétrica, sem conexão de processo. A montagem mecânica indicada é em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento ou circuito que requer alimentação DC dentro da faixa ajustável de 24 a 28 V	✓	A faixa de saída especificada é de 24 a 28 V DC; confirme também a corrente e a potência exigidas pela carga.
Carga que requer 20 A em qualquer ajuste de tensão	✗	A corrente máxima varia com a tensão de saída: 20 A na tensão mínima e 17,1 A na tensão máxima.
Carga que consome mais de 480 W continuamente	✗	A potência de saída duradoura especificada é 480 W. A capacidade breve de 576 W está sujeita a limites de tempo e temperatura.
Instalação em trilho DIN TH35 com ligação por terminais parafusados	✓	O método de montagem e o tipo de conexão correspondem aos especificados para o produto.
Instalação que exige proteção contra água ou poeira superior a IP20	✗	O grau de proteção informado é IP20; não atende, com base nos dados disponíveis, a uma exigência de proteção superior.
Sistema que exige protocolo de comunicação integrado à fonte	✗	Não há protocolo de comunicação declarado na ficha técnica disponibilizada.

INSTALAÇÃO

Como instalar o Fonte de Alimentação Chaveada ifm DN4014, 24 V DC, 20 A, 480 W, para trilho DIN

Confirme que a alimentação disponível está dentro da faixa de entrada AC declarada e que o circuito está desenergizado antes de iniciar a instalação.
Verifique no desenho dimensional o espaço necessário para as dimensões de 124 x 65 x 132,5 mm e confirme a disponibilidade de trilho DIN TH35.
Fixe a fonte no trilho DIN conforme as instruções do fabricante e as práticas aplicáveis à montagem de painéis.
Conecte entrada e saída nos terminais parafusados, identificando as marcações dos terminais na unidade e na folha de dados; não deduza a disposição dos terminais sem consultá-las.
Confira polaridade, bitola e aperto dos condutores conforme a folha de dados e os requisitos da instalação; esses valores específicos não estão disponíveis no contexto fornecido.
Energize o circuito e verifique a saída DC e o indicador DC OK. Se houver sobrecarga ou curto-circuito, desligue e investigue a carga e a fiação antes de voltar a operar.

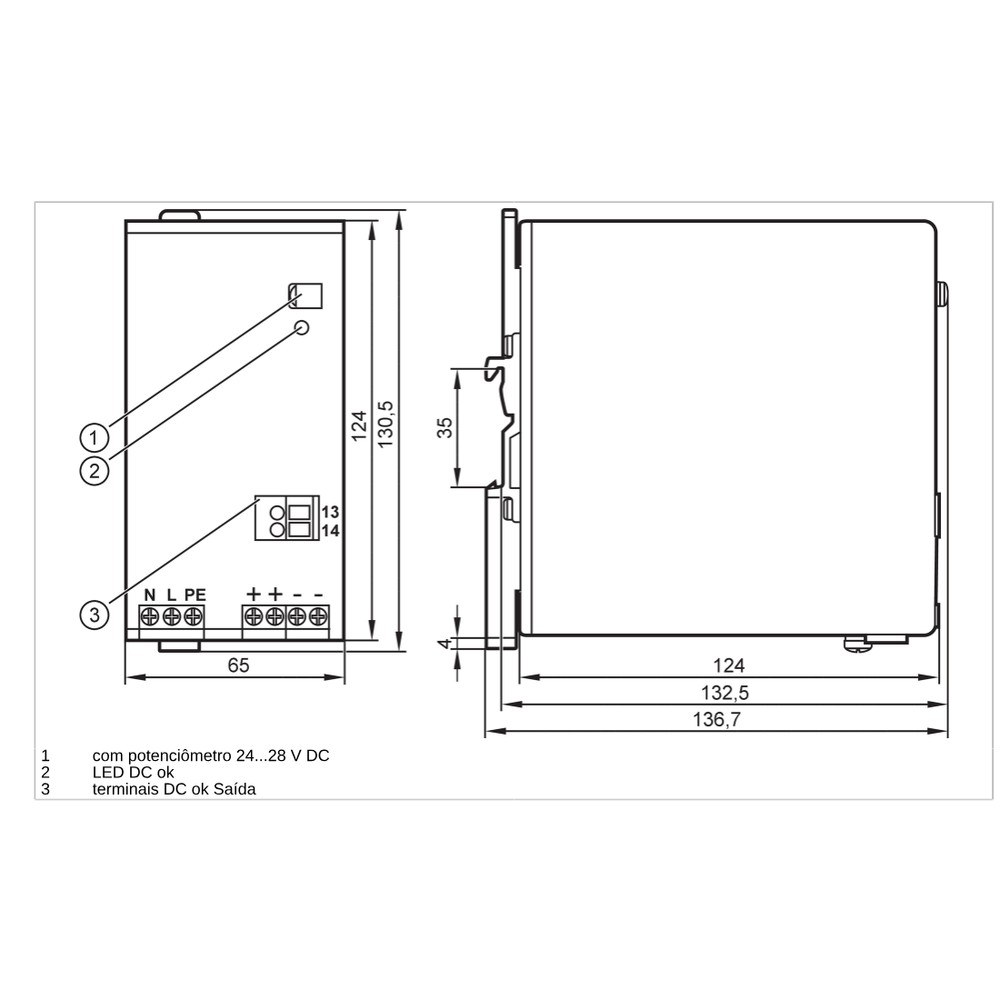

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída DC não permanece ligada ou apresenta ciclos de interrupção.	A ficha descreve operação em Hiccup Mode quando há sobrecarga ou curto-circuito: fornecimento por 2 s seguido de desligamento por 18 s.	Desenergize o sistema e verifique curto-circuitos, polaridade e demanda da carga. Compare a corrente e a potência requeridas com os limites de saída da fonte antes de religar.
A tensão medida na saída não corresponde ao valor esperado.	O ajuste de saída pode estar diferente do valor esperado ou a carga pode estar exigindo mais corrente do que o limite disponível na tensão ajustada.	Meça a tensão diretamente nos terminais de saída com instrumento apropriado e sem exceder os limites declarados. Confira o ajuste e a corrente demandada pela carga.
O indicador DC OK não sinaliza o estado esperado.	Pode haver ausência de alimentação de entrada, condição anormal na saída ou falha na ligação externa do sinal de relé DC OK.	Confira a tensão de entrada, a tensão de saída e as conexões. Verifique o circuito do sinal de relé respeitando os limites de contato especificados na folha de dados.
A fonte ou a carga apresenta aquecimento ou queda de desempenho em operação.	A carga pode exceder a potência duradoura disponível, ou a instalação pode estar operando em temperatura elevada, onde há derivação térmica especificada.	Meça a corrente de saída e a temperatura ambiente; compare-as com os limites de potência e com a derivação de 12 W/K entre 60 e 70 °C. Confirme também ventilação e condições de montagem conforme o fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DN4014 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a DN4014 e para quem ela serve?

É uma fonte chaveada ifm para converter entrada AC em saída DC ajustável de 24 a 28 V. Serve a instalações que atendam aos limites de entrada, corrente, potência e montagem especificados.

O que vem junto com a fonte?

O contexto informa o produto como uma peça, mas não especifica acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar a DN4014 para alimentar uma carga que precisa de 20 A a 28 V?

Não com base nos limites declarados: na tensão máxima de saída, a corrente máxima indicada é 17,1 A. Dimensione a fonte pela corrente exigida na tensão de operação.

Ela serve para uma aplicação que precisa de saída AC ou de proteção IP superior a IP20?

Não é indicada para essas exigências conforme os dados disponíveis: a saída é DC e o grau de proteção declarado é IP20. Verifique os requisitos da instalação antes de selecionar uma fonte.

A fonte desliga e volta a ligar em ciclos; o que devo verificar antes de trocá-la?

A DN4014 opera em Hiccup Mode em caso de sobrecarga ou curto-circuito, com ciclos de 2 s ligada e 18 s desligada. Verifique a fiação e a demanda da carga contra os limites de saída antes de substituir a unidade.

A saída está abaixo do esperado; a fonte pode estar defeituosa?

Não necessariamente: confira primeiro o ajuste de tensão, a tensão de entrada, a carga conectada e a corrente exigida. Compare as medições com os limites da folha de dados antes de concluir que a fonte falhou.

É melhor comprar esta fonte ou escolher uma de potência diferente?

Escolha a DN4014 se a aplicação requerer até 480 W duradouros e atender à faixa de tensão e corrente de saída. Se a carga exceder esses limites, selecione uma capacidade diferente com base nos requisitos calculados.

Posso usar os 576 W como capacidade contínua em qualquer temperatura?

Não: 576 W é a potência breve. A ficha indica que esse valor é permitido permanentemente até 45 °C e, acima de 45 °C, por menos de 1 minuto a cada 10 minutos.

Como faço a instalação elétrica da DN4014?

A montagem indicada é em trilho DIN TH35 e a conexão é por terminais parafusados. Siga as marcações da unidade e a folha de dados do fabricante; o contexto não informa bitola de fio nem torque de aperto.

A fonte tem protocolo de comunicação ou controle por rede?

Não há protocolo de comunicação declarado nos dados disponíveis. A ficha informa um indicador DC OK com saída de relé, que deve ser conectado respeitando os limites elétricos especificados.

GLOSSÁRIO TÉCNICO

Fonte chaveada

Fonte que converte energia elétrica usando um modo de comutação. (Ref.: Tipo de fonte — modo comutado.)

Hiccup Mode

Comportamento de proteção em que a saída alterna períodos de fornecimento e desligamento em uma condição de sobrecarga ou curto-circuito. (Ref.: desempenho de sobrecarga — 2 s ligada e 18 s desligada.)

Trilho DIN TH35

Perfil normalizado usado para montagem de componentes em painéis elétricos. (Ref.: montagem TH35, EN 60715.)

IP20

Grau de proteção declarado para o invólucro segundo a classificação indicada; deve ser considerado na escolha do ambiente de instalação. (Ref.: IP20, EN 60529.)

PFC

Correção do fator de potência, recurso indicado nos dados elétricos da fonte. (Ref.: correção do fator de potência — atende.)
