Fonte de Alimentação IFM 24V DC 10A 240W DN4013

Pré-visualizar: DN4013 IFM - Fonte de Alimentação Chaveada ifm para Trilho DIN 24V DC 10A 240W

DN4013 IFM - Fonte de Alimentação Chaveada ifm para Trilho DIN 24V DC 10A 240W

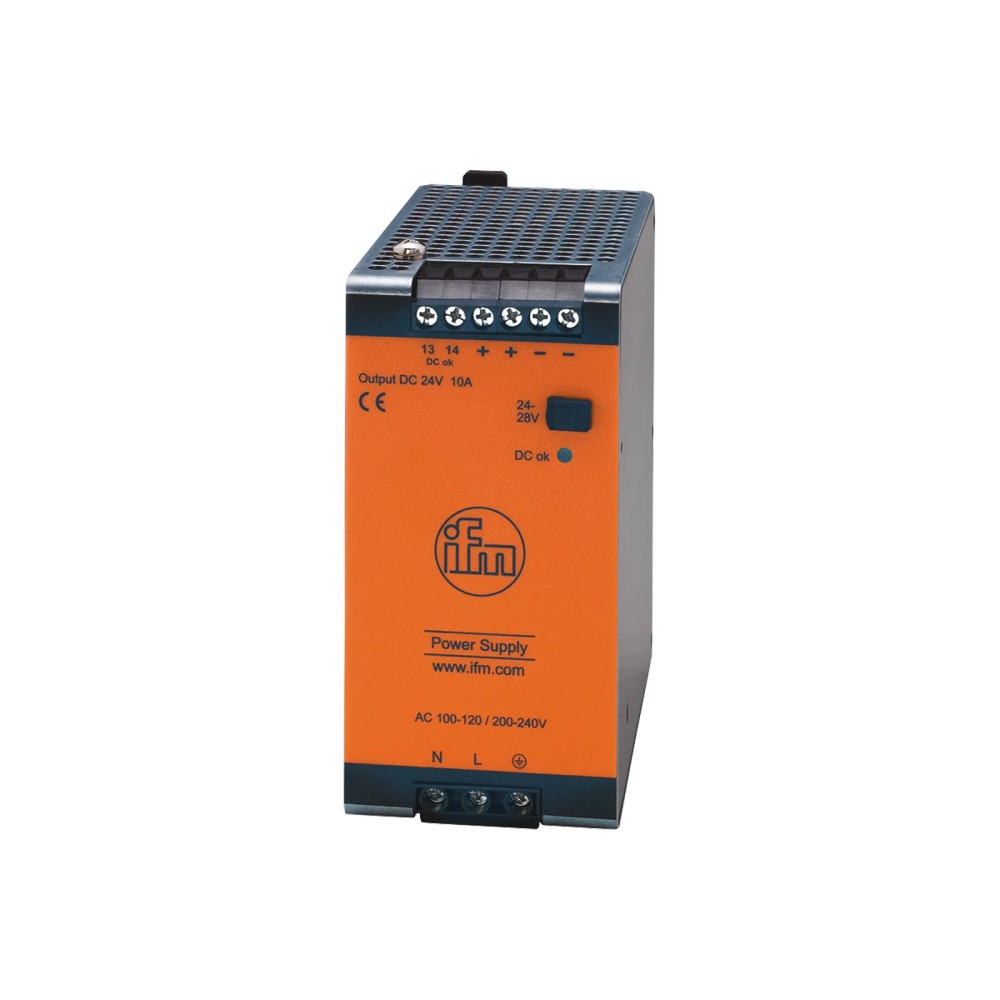

Imagem meramente ilustrativa

R$ 3.072,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN4013
EAN: 4021179273190
NCM do produto: 85044090

Destaques do Produto Saída 24 V DC...mais

Fechar menu

Saiba mais sobre: "DN4013 IFM - Fonte de Alimentação Chaveada ifm para Trilho DIN 24V DC 10A 240W"

Destaques do Produto

Saída

24 V DC nominal, ajustável entre 24 e 28 V DC

Corrente nominal

10 A na tensão mínima de saída

Potência contínua

240 W

Entrada

100...120 V AC ou 200...240 V AC; comutação automática de faixa

Montagem e conexão

Trilho DIN TH35 e terminais parafusados

Proteção do invólucro

IP 20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DN4013 IFM — Fonte de alimentação chaveada para trilho DIN, 24 V DC, 10 A, 240 W

A DN4013 é uma fonte de alimentação chaveada da IFM para converter entrada AC em alimentação de 24 V DC para equipamentos elétricos e de automação. Fornece até 10 A e 240 W em operação contínua, com saída ajustável de 24 a 28 V DC. Aceita entrada AC de 100 a 120 V ou 200 a 240 V, com seleção automática de faixa, e é instalada em trilho DIN TH35.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DN4013
Tipo	Fonte de alimentação chaveada
Tensão de saída	24 V DC nominal; ajustável de 24 a 28 V DC
Corrente de saída	Até 10 A na tensão mínima de saída
Potência de saída contínua	240 W
Entrada AC	100...120 V / 200...240 V, com comutação automática de faixa
Montagem	Trilho DIN TH35 (EN 60715)
Conexão elétrica	Terminais parafusados
Grau de proteção	IP 20 (EN 60529)
Dimensões	124 × 62 × 122,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis elétricos com instalação em trilho DIN TH35 que necessitam de alimentação de 24 V DC, respeitando os limites de tensão, corrente, potência e temperatura especificados.
Aplicações cuja entrada disponível esteja entre 100...120 V AC ou 200...240 V AC, dentro da faixa indicada pelo fabricante.
Instalações que utilizem conexão por terminais parafusados e aceitem invólucro com grau de proteção IP 20.

⚠ Considere outro se precisa de:

Aplicações que exijam grau de proteção superior a IP 20 sem proteção adicional do painel ou do local de instalação.
Cargas cuja demanda contínua exceda 10 A, 240 W ou os limites de corrente correspondentes à tensão de saída ajustada.
Alimentação por entrada fora das faixas AC especificadas; não há evidência de compatibilidade com entrada DC.

APLICAÇÕES E USO

Uso comprovado pela especificação: alimentação de circuitos e dispositivos que requeiram 24 V DC, desde que a demanda respeite os limites de saída e as condições ambientais da fonte.
Possibilidade de aplicação em painéis de automação montados em trilho DIN TH35, quando a entrada AC disponível estiver dentro das faixas especificadas; validar a demanda total da carga e a proteção externa.
Em ambientes entre 60 e 70 °C, considerar a derivação indicada de 6 W/K e as orientações de ventilação do manual. O invólucro IP 20 não deve ser tratado como proteção contra água.

COMO ESCOLHER

Antes de comprar o DN4013 IFM — Fonte de alimentação chaveada para trilho DIN, 24 V DC, 10 A, 240 W, verifique estes pontos:

Escolha a DN4013 quando

A instalação exigir uma fonte chaveada de 24 V DC, até 10 A e 240 W contínuos, com entrada AC de 100...120 V ou 200...240 V e montagem em trilho DIN TH35. Considere também o grau de proteção IP 20 e a necessidade de ventilação conforme orientação do fabricante.

Busque outra configuração quando

A carga ultrapassar a capacidade contínua de 240 W ou os limites de saída, a entrada disponível não estiver nas faixas AC informadas, ou a instalação exigir proteção do invólucro superior a IP 20 sem medidas adicionais. Dimensione a corrente conforme a tensão de saída selecionada e consulte o datasheet para as condições de operação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Fonte de alimentação do modo comutado 24 V DC	Tipo de produto declarado na ficha técnica.
Modelo	DN4013	Código do produto IFM.
Categoria	Fonte de alimentação	Classificação do produto.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no catálogo.
Part number	DN4013	Referência de identificação do fabricante.
GTIN	4021179273190	Identificador comercial do produto.

Dados elétricos — entrada
Faixa de tensão de entrada AC	100...120 V / 200...240 V (-10 % / +10 %)	Faixas de entrada AC com comutação automática; respeitar a tolerância indicada.
Tensão nominal AC	< 230 V	Valor registrado na ficha técnica; consultar datasheet para interpretação no dimensionamento.
Frequência nominal AC	50...60 Hz	Faixa nominal informada.
Frequência AC	47...64 Hz	Faixa de frequência indicada para operação.
Corrente de entrada a 120 V AC / 60 Hz	3,73 A	Condição de ensaio especificada.
Corrente de entrada a 230 V AC / 50 Hz	2,23 A	Condição de ensaio especificada.
Pico de corrente de energização a 120 V AC / 60 Hz	3 A	Valor indicado para a condição de entrada especificada.
Pico de corrente de energização a 230 V AC / 50 Hz	3 A	Valor indicado para a condição de entrada especificada.
Limitação da corrente de energização	Sim	Recurso de limitação de corrente de partida informado.
Proteção de entrada externa	≥ B-10 A / ≥ C-6 A	Referência de proteção externa registrada na ficha; confirmar coordenação e aplicação no datasheet.
Fator de potência a 120 V AC / 60 Hz	0,59	Valor para a condição de entrada especificada.
Fator de potência a 230 V AC / 50 Hz	0,51	Valor para a condição de entrada especificada.

Dados elétricos — saída
Número de circuitos de saída	1	Quantidade de circuitos de saída.
Tensão de saída nominal	24 V DC	Valor nominal indicado no anúncio.
Faixa de ajuste da tensão de saída	24...28 V DC	Faixa ajustável registrada na ficha técnica.
Tensão de saída conforme SELV, PELV	Sim	A ficha declara conformidade da tensão de saída com SELV e PELV.
Corrente máxima na tensão mínima de saída	10 A	Limite de saída indicado para a tensão mínima.
Corrente máxima na tensão máxima de saída	8,6 A	Limite de saída indicado para a tensão máxima.
Potência de saída duradoura	240 W	Potência de operação contínua.
Potência de saída breve	288 W	Valor breve; a ficha informa operação permanente permitida até 45 °C e, acima de 45 °C, menos de 1 minuto a cada 10 minutos.
Corrente máxima breve na tensão mínima de saída	12 A	Limite breve para a tensão mínima de saída.
Corrente máxima breve na tensão máxima de saída	10,3 A	Limite breve para a tensão máxima de saída.
Ondulação residual máxima	50 mV	Valor máximo indicado para ondulação residual.
Estabilidade do retorno	35 V	Parâmetro registrado na ficha técnica; consultar o datasheet para definição e condição de medição.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento declarado durante sobrecarga.
Reserva de potência	20 %	Reserva informada na ficha; aplicar conforme condições e limites do fabricante.
Comutação em série das saídas	Somente aparelhos iguais; tensão total máxima de 150 V DC	Restrição explícita da ficha para ligação em série.

Proteções e sinalização
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobretensão	Sim; < 39 V DC	Limite indicado na ficha para a proteção de sobretensão.
Proteção contra sobreaquecimento	Sim	Proteção declarada pelo fabricante.
Indicação DC OK	1 × LED	Elemento de sinalização indicado para o estado DC OK.
Versão do sinal DC OK	Saída de relé	Tipo de saída do sinal DC OK.
Resistência/capacidade do sinal DC OK	60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)	Limites de tensão e corrente registrados para o sinal.

Eficiência, perdas e continuidade
Eficiência a 120 V AC / 60 Hz	91 %	Eficiência na condição de entrada indicada.
Eficiência a 230 V AC / 50 Hz	91,6 %	Eficiência na condição de entrada indicada.
Dissipação a 120 V AC / 60 Hz	23,7 W	Dissipação na condição de entrada indicada.
Dissipação a 230 V AC / 50 Hz	22 W	Dissipação na condição de entrada indicada.
Tempo de ligação em ponte em falha de rede a 120 V AC / 60 Hz	46 ms	Tempo informado para a condição de entrada especificada.
Tempo de ligação em ponte em falha de rede a 230 V AC / 50 Hz	47 ms	Tempo informado para a condição de entrada especificada.
MTTF	70 anos	Valor informado no catálogo; não representa garantia de vida útil em qualquer condição.

Condições ambientais e instalação térmica
Temperatura ambiente de operação	-25...70 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40...85 °C	Faixa especificada para armazenamento.
Limite de potência breve por temperatura	Até 45 °C: permitido permanentemente; acima de 45 °C: menos de 1 minuto a cada 10 minutos	Condição indicada para potência de saída breve.
Derivação	6 W/K (60...70 °C)	Redução de potência indicada para a faixa de temperatura especificada.
Umidade relativa máxima	95 % (IEC 60068-2-30)	Limite e referência normativa informados.
Espaço para convecção	Observar os espaços livres para convecção; consultar o manual de operação	Orientação do fabricante para instalação térmica.
Grau de sujidade	2 (IEC 62103: sujeira condutiva não permitida)	Condição ambiental especificada.

Compatibilidade eletromagnética e resistência mecânica
EMC	EN 61000-6-1, EN 61000-6-2, EN 61000-6-4	Normas de compatibilidade eletromagnética listadas.
Resistência a choques	IEC 60068-2-27; 30 g por 6 ms / 20 g por 11 ms	Condições de ensaio declaradas.
Resistência a vibrações	IEC 60068-2-6; ±1,6 mm a 2...17,8 Hz / 2 g a 17,8...500 Hz	Condições de ensaio declaradas.

Dados mecânicos e conexão
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Sistema de montagem especificado.
Conexão elétrica	Terminais parafusados	Tipo de conexão da entrada e da saída.
Dimensões	124 × 62 × 122,5 mm	Dimensões do produto conforme ficha.
Invólucro	Retangular; chapa de aço	Formato e material informados.
Grau de proteção	IP 20 (EN 60529)	Grau de proteção do invólucro.
Classe de proteção	I (IEC 61140)	Classe de proteção elétrica declarada.
Peso	875,5 g	Peso informado no catálogo.

Aprovações e fornecimento
Aprovações	CE; cRUus; cULus; UKCA	Aprovações listadas nos dados do anúncio.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Entrada por terminais parafusados para 100...120 V AC ou 200...240 V AC, com comutação automática de faixa; saída por terminais parafusados, 24...28 V DC ajustável. Verifique o esquema de ligação e a polaridade no datasheet antes de energizar.

Processo Não se aplica: é uma fonte de alimentação elétrica, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Painel com entrada AC dentro de 100...120 V ou 200...240 V e carga de 24 V DC dentro dos limites de saída	✓	As faixas de entrada e os valores de saída correspondem às especificações informadas para a DN4013.
Equipamento com alimentação por comunicação industrial ou protocolo de dados	✗	A DN4013 é uma fonte de alimentação; não há interface de comunicação ou protocolo listado.
Montagem em trilho DIN TH35	✓	A montagem especificada é em trilho DIN TH35 conforme EN 60715.
Instalação que dependa apenas do invólucro IP 20 para proteção contra água ou poeira	✗	O grau indicado é IP 20; não é especificada proteção contra água.
Ligação em série das saídas	✓	A ficha informa que a comutação em série é válida somente para aparelhos iguais e tensão total máxima de 150 V DC.

INSTALAÇÃO

Como instalar o DN4013 IFM — Fonte de alimentação chaveada para trilho DIN, 24 V DC, 10 A, 240 W

Confirme que a tensão e a frequência da rede AC estão dentro das faixas indicadas no datasheet antes da instalação.
Desenergize o circuito e instale a fonte em trilho DIN TH35 conforme EN 60715.
Deixe os espaços livres necessários à convecção, conforme o manual de operação.
Conecte entrada e saída nos terminais parafusados de acordo com o esquema do fabricante; confirme a identificação dos terminais no datasheet.
Verifique a tensão de saída e ajuste-a, se necessário, dentro da faixa de 24...28 V DC, antes de conectar a carga.
Energize o conjunto e confira a indicação DC OK, a corrente da carga e a temperatura de operação dentro dos limites especificados.

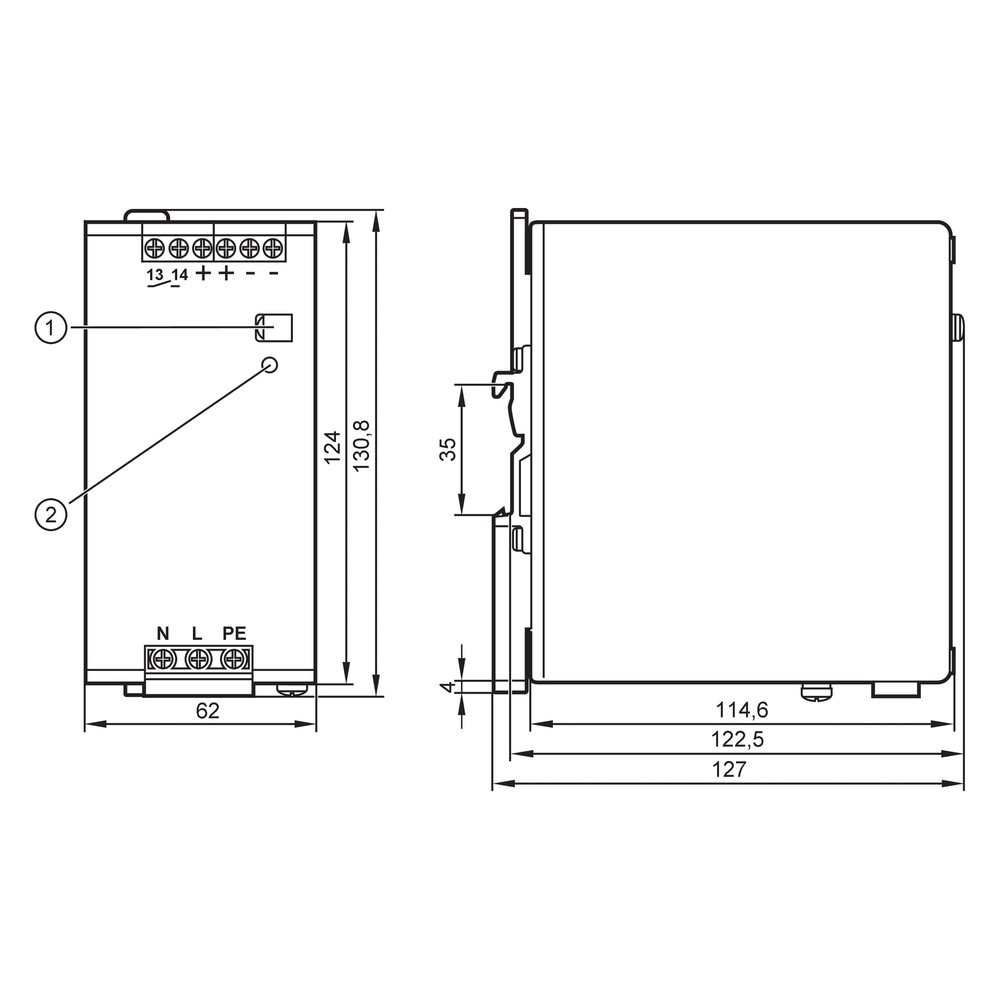

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A carga não recebe tensão DC.	Entrada AC ausente ou fora da faixa especificada, ligação incorreta nos terminais ou proteção de entrada atuada.	Com o circuito em condição segura, confira a tensão AC nos terminais de entrada e compare-a com a faixa aplicável; revise a ligação conforme o datasheet e verifique a proteção externa.
A tensão de saída cai quando a carga é conectada.	Demanda superior à corrente ou potência disponível, ou carga em curto-circuito.	Meça a tensão de saída sem carga e durante a operação; compare corrente e potência da carga aos limites da DN4013 e inspecione a carga e a fiação quanto a curto-circuito.
A saída desliga ou apresenta funcionamento intermitente em ambiente quente.	Temperatura ambiente ou ventilação inadequada, ou uso de potência breve fora das condições especificadas.	Meça a temperatura ao redor da fonte, confira os espaços de convecção e compare o regime de carga com os limites térmicos e de derivação informados no datasheet.
A indicação DC OK não corresponde ao estado esperado da alimentação.	Tensão de saída ausente ou condição de saída fora do funcionamento esperado; também pode haver ligação incorreta no circuito de sinal do relé.	Verifique a tensão DC nos terminais de saída e confira o circuito de sinal DC OK respeitando os limites elétricos do relé indicados na ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica DN4013 em português (Datasheet) Desenho em escala DN4013 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a DN4013 e para que tipo de equipamento ela serve?

É uma fonte chaveada da IFM para fornecer alimentação de 24 V DC. Pode atender equipamentos e circuitos cuja demanda esteja dentro dos limites elétricos e ambientais especificados.

A entrada da fonte aceita 120 V e 230 V?

Sim. A ficha informa faixas de 100...120 V AC e 200...240 V AC, com comutação automática de faixa. Confira também frequência e tolerâncias no datasheet.

A fonte acompanha cabo, trilho DIN ou outros acessórios?

A ficha informa uma peça por embalagem, mas não lista acessórios incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar a DN4013 em um local que possa molhar?

Não se deve considerar o invólucro IP 20 como proteção contra água. Para instalação sujeita a água, é necessário avaliar uma proteção adequada para o conjunto.

Ela funciona em uma aplicação com entrada DC?

A ficha especifica entrada AC de 100...120 V ou 200...240 V. Não há compatibilidade com entrada DC declarada nos dados disponíveis.

A fonte pode alimentar uma carga que exige mais de 10 A continuamente?

Não dentro dos limites especificados: a corrente máxima indicada na tensão mínima de saída é 10 A e a potência contínua é 240 W. Dimensione a carga pelos limites correspondentes à tensão de saída ajustada.

A tensão cai ou a fonte desliga quando conecto a carga; o que devo verificar?

Verifique se a carga excede a corrente ou potência permitida e inspecione a fiação quanto a curto-circuito. Meça a saída com e sem carga e compare os resultados aos limites do datasheet.

A fonte fica quente ou desarma no painel; como faço o diagnóstico?

Confira a temperatura ambiente, os espaços para convecção e o regime de carga. A ficha também especifica derivação entre 60 e 70 °C e limita a operação breve acima de 45 °C.

Como escolho entre a DN4013 e outra fonte?

Escolha a DN4013 quando entrada, saída, potência, montagem e grau de proteção necessários corresponderem às especificações dela. Procure outra opção se a aplicação exigir mais de 240 W contínuos, entrada fora das faixas indicadas ou proteção superior a IP 20 sem medidas adicionais.

Como devo instalar e ajustar a saída?

Instale em trilho DIN TH35, mantenha os espaços de ventilação indicados pelo fabricante e faça as ligações nos terminais parafusados conforme o datasheet. A saída é ajustável de 24 a 28 V DC; confira a tensão antes de conectar a carga.

GLOSSÁRIO TÉCNICO

Fonte chaveada

Fonte que converte energia elétrica por comutação para fornecer a tensão DC especificada. (Ref.: tipo de fonte: chaveada.)

TH35

Tipo de trilho DIN indicado para montagem da fonte segundo EN 60715. (Ref.: tipo de montagem: TH35 (EN 60715).)

SELV / PELV

Classificações de circuitos de baixa tensão indicadas pelo fabricante para a saída da fonte. (Ref.: tensão de saída conforme SELV, PELV.)

IP 20

Grau de proteção do invólucro declarado para a fonte; não indica proteção contra água. (Ref.: proteção IP 20 (EN 60529).)

DC OK

Sinalização do estado da saída DC por LED e saída de relé, conforme especificação do produto. (Ref.: Display DC OK 1 × LED; versão de sinal DC OK: saída de relé.)
