Fonte de Alimentação IFM 24V 5A 120W Trilho DIN

Pré-visualizar: DN4012 IFM - Fonte de Alimentação Chaveada IFM Para Trilho DIN 24V DC 5A 120W

DN4012 IFM - Fonte de Alimentação Chaveada IFM Para Trilho DIN 24V DC 5A 120W

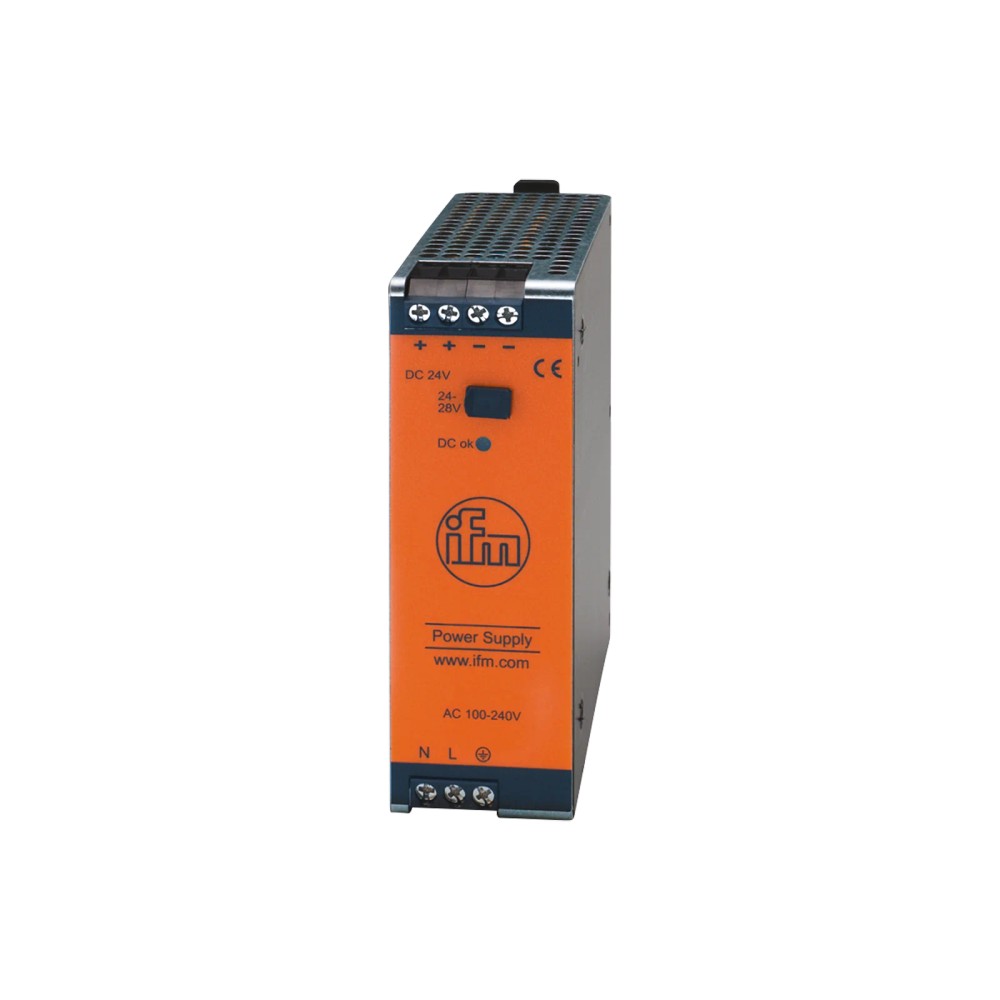

Imagem meramente ilustrativa

R$ 2.351,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN4012
EAN: 4021179273183
NCM do produto: 85044090

Destaques do Produto Tensão de saída 24 V...mais

Fechar menu

Saiba mais sobre: "DN4012 IFM - Fonte de Alimentação Chaveada IFM Para Trilho DIN 24V DC 5A 120W"

Destaques do Produto

Tensão de saída

24 V DC nominal, ajustável entre 24 e 28 V DC

Corrente e potência contínuas

Até 5 A conforme a tensão de saída; 120 W contínuos

Alimentação de entrada

100...120 V AC ou 200...240 V AC; comutação automática de faixa

Montagem

Trilho DIN TH35 (EN 60715)

Conexão

Terminais parafusados

Ambiente e proteção

-25...70 °C; IP 20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DN4012 IFM – Fonte de Alimentação Chaveada para Trilho DIN, 24 V DC, 5 A, 120 W

A DN4012 é uma fonte de alimentação chaveada IFM para converter entrada AC em alimentação DC para circuitos e equipamentos industriais. Fornece 24 V DC, com tensão ajustável de 24 a 28 V DC, e potência contínua de 120 W. Aceita entrada AC de 100 a 120 V ou 200 a 240 V, com comutação automática de faixa, e é montada em trilho DIN TH35.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Fonte de alimentação chaveada
Saída nominal	24 V DC; ajustável de 24 a 28 V DC
Corrente de saída	5 A na tensão mínima de saída; 4,3 A na tensão máxima de saída
Potência de saída contínua	120 W
Entrada AC	100...120 V ou 200...240 V, com faixa automática
Montagem	Trilho DIN TH35 (EN 60715)
Conexão elétrica	Terminais parafusados
Grau de proteção	IP 20 (EN 60529)
Dimensões	124 x 40 x 122,5 mm
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos de comando e equipamentos que requeiram alimentação DC nominal de 24 V, dentro dos limites de corrente e potência da fonte.
Painéis com trilho DIN TH35 e espaço compatível com as dimensões de 124 x 40 x 122,5 mm.
Instalações com entrada AC dentro das faixas especificadas: 100...120 V ou 200...240 V.

⚠ Considere outro se precisa de:

Não dimensionar para operação contínua acima de 120 W.
Não tratar a corrente de saída de 5 A como disponível em toda a faixa de tensão: a ficha informa 4,3 A na tensão máxima de saída e 5 A na tensão mínima.
Não especificar para instalação que exija proteção contra ingresso superior à indicada IP 20, sem proteção adicional apropriada no painel.
Não usar a saída em paralelo: a ficha indica que a ligação paralela não é possível.

APLICAÇÕES E USO

Aplicação indicada pela especificação: alimentação de circuitos e equipamentos DC que requeiram nominalmente 24 V, com carga dimensionada dentro dos limites de saída contínua e de temperatura especificados.
Possibilidade de aplicação inferida: montagem em painel de comando com trilho TH35, desde que haja espaço para o invólucro e que ventilação, proteção ambiental e alimentação de entrada atendam aos requisitos da instalação.
Limite de seleção: não exceder 120 W continuamente; para a corrente disponível, considerar que a ficha indica 5 A na tensão mínima de saída e 4,3 A na tensão máxima.
A ficha informa IP 20 e grau de sujidade 2, com sujeira condutiva não permitida; confirme as condições do painel e do ambiente antes da instalação.

COMO ESCOLHER

Antes de comprar o DN4012 IFM – Fonte de Alimentação Chaveada para Trilho DIN, 24 V DC, 5 A, 120 W, verifique estes pontos:

Escolha a DN4012 quando

A aplicação precisar de saída nominal de 24 V DC, potência contínua de até 120 W, entrada AC em uma das faixas especificadas e montagem em trilho TH35. Verifique a corrente admissível de acordo com a tensão de saída.

Considere outra configuração quando

A carga exigir mais de 120 W continuamente, corrente superior ao limite correspondente à tensão de saída, saída em paralelo ou uma classe de proteção ambiental diferente de IP 20. Confirme os requisitos da instalação e compare-os com o datasheet antes de selecionar outra fonte.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Fonte de alimentação chaveada; fonte de alimentação do modo comutado 24 V DC	Conversão de alimentação AC para saída DC; designação da ficha técnica.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / Part Number	DN4012	Identificação do produto.
GTIN	4021179273183	Identificador comercial informado no anúncio.
Número de circuitos de saída	1	Quantidade de saídas especificada.

Dados elétricos – entrada
Range de tensão da entrada AC	100...120 V / 200...240 V (-10 % / +10 %)	Faixas de alimentação AC especificadas; comutação de faixa automática.
Frequência AC	47...64 Hz	Faixa de frequência da entrada.
Tensão nominal AC	< 230 V	Valor apresentado na ficha técnica; consultar o datasheet para aplicação e interpretação no contexto da faixa de entrada.
Corrente de entrada (120 V AC / 60 Hz)	2,05 A	Condição de referência indicada.
Corrente de entrada (230 V AC / 50 Hz)	1,23 A	Condição de referência indicada.
Fator de potência (120 V AC / 60 Hz)	0,56	Condição de referência indicada.
Fator de potência (230 V AC / 50 Hz)	0,47	Condição de referência indicada.
Limitação da corrente de energização	Sim	Recurso indicado para limitar a corrente de energização.
Pico de corrente de energização (120 V AC / 60 Hz)	3 A	Condição de referência indicada.
Pico de corrente de energização (230 V AC / 50 Hz)	3 A	Condição de referência indicada.
Tempo de ligação em ponte (120 V AC / 60 Hz)	80 ms	Condição de referência indicada.
Tempo de ligação em ponte (230 V AC / 50 Hz)	78 ms	Condição de referência indicada.

Dados elétricos – saída
Tensão de saída nominal	24 V DC	Valor nominal indicado no anúncio e na ficha.
Tensão de saída ajustável	24...28 V DC	Faixa ajustável; conforme SELV, PELV.
Corrente máxima de saída na tensão mínima de saída	5 A	Limite especificado para a tensão mínima de saída.
Corrente máxima de saída na tensão máxima de saída	4,3 A	Limite especificado para a tensão máxima de saída.
Potência de saída duradoura	120 W	Potência contínua nominal.
Potência de saída breve	144 W	Capacidade breve; observar as condições de temperatura e duração especificadas.
Corrente máxima breve na tensão mínima de saída	6 A	Limite breve especificado para a tensão mínima de saída.
Corrente máxima breve na tensão máxima de saída	5,1 A	Limite breve especificado para a tensão máxima de saída.
Aviso sobre potência de saída breve	≤ 45 °C permitido permanentemente; > 45 °C, menos de 1 minuto a cada 10 minutos	Condição de temperatura e duração indicada para a potência breve.
Reserva de potência	20 %	Reserva indicada na ficha; não substitui os limites de potência contínua e de operação breve.
Ondulação residual máxima	50 mV	Valor máximo especificado para a saída.
Estabilidade do retorno	35 V	Parâmetro listado na ficha técnica.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento especificado em condição de sobrecarga.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
Proteção contra sobretensão	Sim; < 39 DC	Limite indicado na ficha; consultar o datasheet para os detalhes de aplicação.
Possível ligação das saídas em série	Sim	A ficha permite ligação em série; verificar condições e limites no datasheet.
Possível ligação das saídas em paralelo	Não	Ligação paralela não permitida segundo a ficha.

Eficiência, dissipação e indicadores
Eficiência (120 V AC / 60 Hz)	89,4 %	Condição de entrada indicada.
Eficiência (230 V AC / 50 Hz)	90,2 %	Condição de entrada indicada.
Dissipação (120 V AC / 60 Hz)	14,5 W	Condição de entrada indicada.
Dissipação (230 V AC / 50 Hz)	13,2 W	Condição de entrada indicada.
Display / elementos de operação	DC ok: 1 LED	Indicador de estado de saída informado na ficha.

Conexões e montagem
Conexão elétrica	Terminais parafusados	Tipo de conexão indicado pelo fabricante.
Tipo de montagem	Montagem segundo normas DIN; TH35 (EN 60715)	Montagem em trilho DIN.
Modelo do invólucro	Invólucro para montagem de acordo com as normas DIN	Formato de montagem especificado.
Formato do invólucro	Retangular	Descrição do invólucro.
Classe de proteção	I (IEC 61140)	Classificação de proteção elétrica informada.
Grau de proteção	IP 20 (EN 60529)	Proteção do invólucro; não interpretar como proteção contra água.

Condições ambientais e robustez
Temperatura ambiente	-25...70 °C	Faixa ambiente indicada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento indicada.
Umidade relativa do ar máxima	95 % (IEC 60068-2-30)	Condição indicada na ficha.
Grau de sujidade	2; sujeira condutiva não permitida (IEC 62103)	Condição de poluição indicada.
Resistência a choques	IEC 60068-2-27: 30 g, 6 ms / 20 g, 11 ms	Condições de ensaio especificadas.
Estabilidade de vibração	IEC 60068-2-6: ±1,6 mm em 2...17,8 Hz / 2 g em 17,8...500 Hz	Condições de ensaio especificadas.
EMC	EN 61000-6-1, EN 61000-6-2, EN 61000-6-4	Normas EMC listadas na ficha.

Dados mecânicos e materiais
Dimensões	124 x 40 x 122,5 mm	Dimensões informadas no anúncio; confirme orientação no desenho dimensional.
Largura	40 mm	Dimensão informada no conjunto de dados.
Altura	124 mm	Dimensão informada no conjunto de dados.
Profundidade	122,5 mm	Dimensão informada no conjunto de dados.
Material do invólucro	Chapa de aço	Material informado no conjunto de dados.
Peso	594,5 g	Peso informado no conjunto de dados.

Aprovações e dados comerciais
Aprovações	CE; cRUus; cULus; UKCA	Aprovações listadas no anúncio.
MTTF	73 anos	Valor de MTTF informado no conjunto de dados; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade informada na ficha.
NCM	8504.40.90	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica.

Conexões

Elétrica Entrada e saída por terminais parafusados. A fonte aceita entrada AC de 100...120 V ou 200...240 V, com comutação automática de faixa. Saída DC nominal de 24 V, ajustável de 24 a 28 V; uma saída. A corrente máxima indicada varia com a tensão: 5 A na tensão mínima e 4,3 A na máxima. Ligação em série das saídas: permitida; ligação em paralelo: não permitida.

Processo Não possui conexão de processo especificada; é uma fonte elétrica para montagem em trilho DIN TH35.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentar carga DC nominal de 24 V dentro dos limites contínuos da fonte	✓	A saída nominal é 24 V DC e a potência de saída contínua é 120 W; dimensione a corrente conforme a tensão de saída.
Painel com trilho DIN TH35 (EN 60715)	✓	A ficha especifica montagem em trilho DIN TH35.
Alimentação AC de 100...120 V ou 200...240 V	✓	Essas são as faixas de entrada AC indicadas, com comutação automática de faixa.
Saídas de fontes conectadas em paralelo	✗	A ficha informa que a ligação das saídas em paralelo não é possível.
Carga que requeira mais de 120 W continuamente	✗	A potência de saída duradoura especificada é 120 W.
Instalação que exija grau de proteção superior a IP 20 sem proteção adicional	✗	O grau de proteção especificado é IP 20; a ficha não indica proteção superior.

INSTALAÇÃO

Como instalar o DN4012 IFM – Fonte de Alimentação Chaveada para Trilho DIN, 24 V DC, 5 A, 120 W

Confirme que a tensão AC disponível corresponde a uma das faixas especificadas e que a carga requer saída DC compatível com a DN4012.
Verifique no datasheet os terminais de entrada e saída e a identificação de polaridade antes de fazer as ligações.
Desenergize o circuito antes da instalação e execute a conexão por terminais parafusados conforme a documentação do fabricante.
Instale a fonte em trilho DIN TH35 (EN 60715), considerando as dimensões do produto e o espaço disponível no painel.
Conecte a carga respeitando a polaridade e dimensione corrente e potência dentro dos limites contínuos; não ligue saídas em paralelo.
Energize o conjunto e verifique o indicador DC ok e a tensão de saída; ajuste apenas dentro da faixa especificada, se necessário.

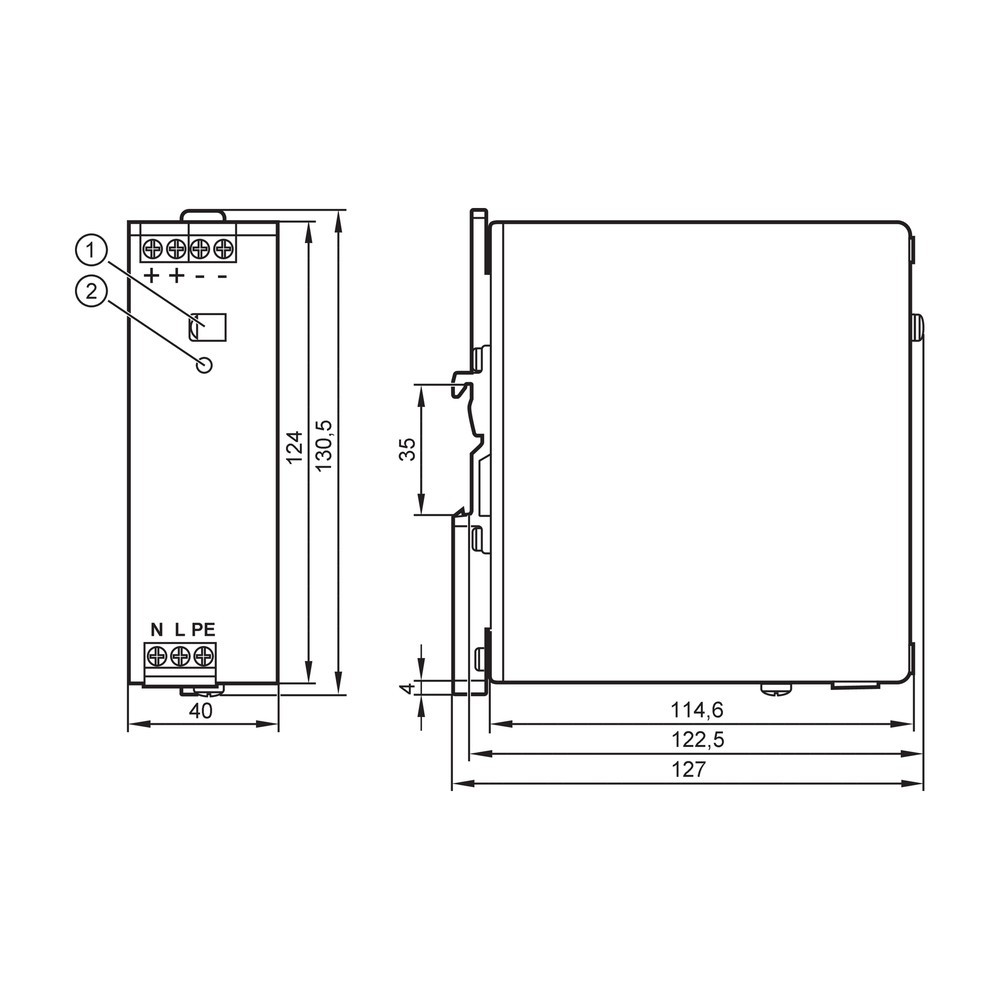

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A carga não recebe alimentação DC.	Ausência de alimentação AC, conexão incorreta nos terminais ou carga/circuito de saída em condição de falha.	Verifique a alimentação AC nos terminais de entrada, as ligações conforme o datasheet e a tensão DC nos terminais de saída.
O indicador DC ok não acende ou a saída está abaixo do esperado.	Entrada fora das faixas especificadas, sobrecarga ou tensão de saída ajustada abaixo do necessário.	Meça a entrada e a saída com instrumento apropriado, confira a corrente e a potência da carga e observe os limites de ajuste de 24...28 V DC.
A fonte mantém corrente de saída constante e a tensão da carga cai.	Possível sobrecarga; a ficha descreve corrente de saída constante em condição de sobrecarga.	Desconecte a carga com segurança e verifique se a demanda excede o limite de corrente correspondente à tensão de saída ou os 120 W contínuos.
A fonte não inicia após uma ligação em paralelo com outra fonte.	A ligação paralela das saídas não é permitida para este modelo.	Desenergize o circuito e confirme o esquema de ligação; consulte o datasheet para avaliar uma configuração permitida, sem paralelizar as saídas.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica DN4012 (PT-BR) (Datasheet) Desenho em escala DN4012 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a DN4012 e para que serve?

É uma fonte chaveada IFM para fornecer alimentação DC a partir de entrada AC. A saída nominal é 24 V DC e a potência contínua especificada é 120 W.

Quais são as conexões elétricas e como ela é montada?

A conexão é feita por terminais parafusados e a montagem é em trilho DIN TH35. A ficha não especifica protocolo de comunicação.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar esta fonte em uma instalação que exige proteção contra água?

A ficha especifica grau IP 20 e não declara proteção contra água. Se a instalação exigir proteção ambiental diferente, avalie o invólucro ou a proteção do painel conforme os requisitos do local.

Ela pode alimentar uma carga que consome mais de 120 W continuamente?

Não: a potência de saída duradoura especificada é 120 W. A potência breve de 144 W tem condições próprias de temperatura e duração e não deve ser considerada como potência contínua.

A saída pode ser ligada em paralelo para aumentar a corrente?

Não. A ficha indica que a ligação das saídas em paralelo não é possível.

A fonte liga, mas a tensão cai quando conecto a carga. O que verifico antes de trocar?

Verifique se a demanda da carga excede a corrente permitida na tensão selecionada ou os 120 W contínuos. Confira também a tensão de entrada e as conexões dos terminais.

O LED DC ok está apagado; como faço o diagnóstico?

Confira a presença e a faixa da alimentação AC e meça a saída DC nos terminais. Verifique também se há sobrecarga ou curto-circuito na carga antes de substituir a fonte.

Como escolher entre a DN4012 e uma fonte de maior potência?

Escolha a DN4012 se a carga couber em 120 W contínuos e nos limites de corrente correspondentes à tensão de saída. Se a demanda exceder esses limites, selecione outra fonte dimensionada para a carga.

Que cuidados devo ter na instalação?

Desenergize o circuito, confira a identificação dos terminais no datasheet e instale em trilho TH35. Respeite a polaridade da saída, os limites elétricos e o grau de proteção IP 20.

GLOSSÁRIO TÉCNICO

Tensão de saída DC

Diferença de potencial contínua fornecida pela fonte à carga. (Ref.: 24 V DC nominal; ajuste de 24...28 V DC)

Corrente de saída

Corrente fornecida à carga, limitada conforme a tensão de saída configurada. (Ref.: 5 A na tensão mínima; 4,3 A na tensão máxima)

Potência de saída contínua

Potência que a fonte especifica para fornecimento duradouro dentro das condições aplicáveis. (Ref.: 120 W)

TH35

Tipo de trilho DIN de montagem indicado para instalação do equipamento. (Ref.: TH35, EN 60715)

Grau de proteção IP

Classificação do invólucro quanto à proteção contra ingresso de objetos e água, conforme norma de referência. (Ref.: IP 20, EN 60529)
