Fonte de Alimentação IFM 24V 80W

Pré-visualizar: DN4011 IFM - Fonte de Alimentação Chaveada IFM para Trilho DIN 24V DC 80W

DN4011 IFM - Fonte de Alimentação Chaveada IFM para Trilho DIN 24V DC 80W

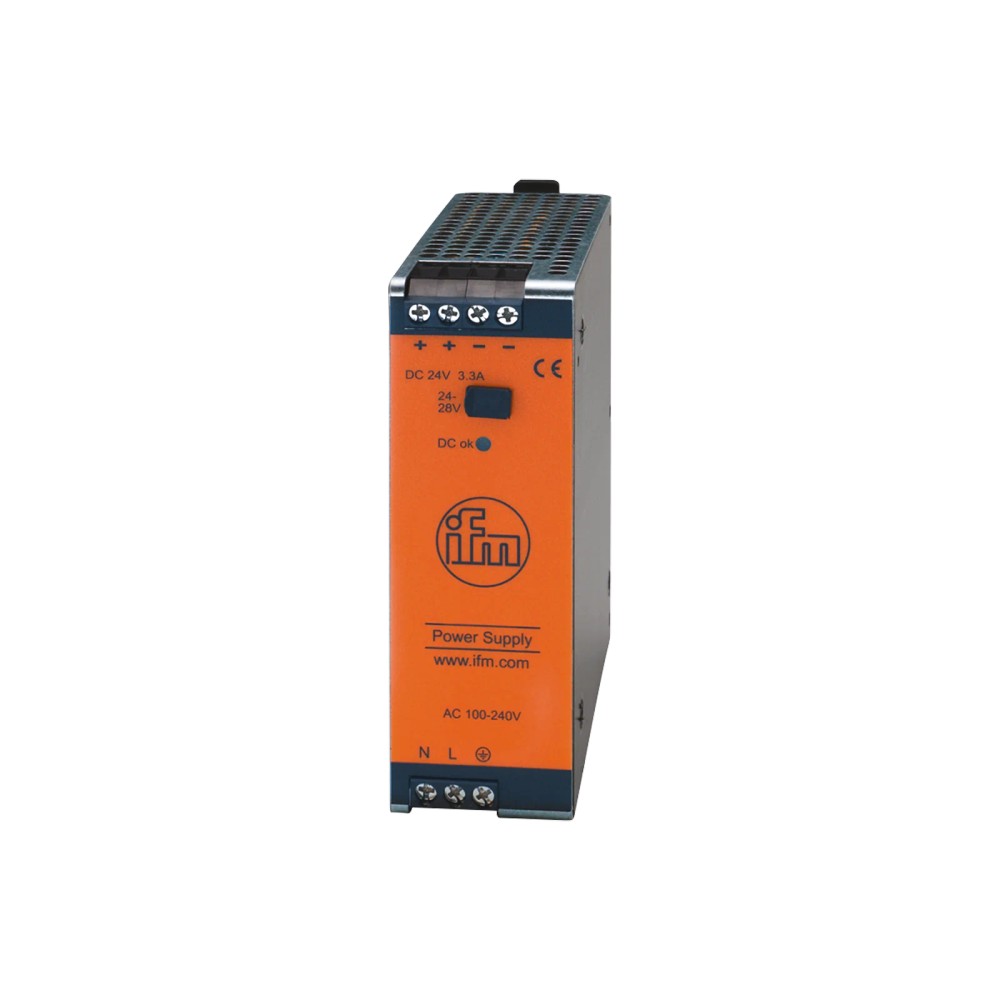

Imagem meramente ilustrativa

R$ 1.776,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN4011
EAN: 4021179270717
NCM do produto: 85044090

Destaques do Produto Tensão de saída 24 V...mais

Fechar menu

Saiba mais sobre: "DN4011 IFM - Fonte de Alimentação Chaveada IFM para Trilho DIN 24V DC 80W"

Destaques do Produto

Tensão de saída

24 V DC nominal, ajustável entre 24 e 28 V DC

Potência de saída

80 W

Corrente de saída

Até 3,3 A na tensão mínima de saída; até 2,7 A na tensão máxima

Entrada AC

100 a 240 V AC

Montagem e ligação

Trilho DIN TH35 e terminais parafusados

Ambiente de operação

-25 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DN4011 IFM — Fonte de alimentação chaveada para trilho DIN, 24 V DC, 80 W

A DN4011 é uma fonte de alimentação chaveada IFM para converter entrada AC em alimentação DC para equipamentos industriais. Fornece 24 V DC nominais, ajustáveis de 24 a 28 V DC, com potência de saída de 80 W. Aceita entrada de 100 a 240 V AC e é instalada em trilho DIN TH35. Possui saída por terminais parafusados e indicação LED de DC OK.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	DN4011
Tipo	Fonte de alimentação chaveada
Tensão de saída	24 V DC nominal; ajustável de 24 a 28 V DC
Corrente de saída nominal	3,3 A na tensão mínima de saída
Potência de saída	80 W
Tensão de entrada AC	100 a 240 V AC
Montagem	Trilho DIN TH35
Conexão elétrica	Terminais parafusados
Grau de proteção	IP20
Dimensões	124 x 40 x 122,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis elétricos com trilho DIN TH35 e necessidade de alimentação DC de 24 V para cargas compatíveis com até 80 W.
Instalações com entrada AC dentro da faixa de 100 a 240 V e conexão por terminais parafusados.
Aplicações em ambiente com temperatura de operação entre -25 e 70 °C, respeitando as condições de carga especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para cargas que excedam 80 W ou os limites de corrente de saída indicados para a tensão ajustada.
Não usar quando a aplicação exigir grau de proteção superior a IP20 sem proteção adicional do conjunto de instalação.
Não conectar diretamente a cargas que exijam saída diferente da faixa ajustável de 24 a 28 V DC.

APLICAÇÕES E USO

Aplicação documentada pelo tipo do produto: conversão de alimentação AC para uma saída DC nominal de 24 V em painéis com montagem DIN TH35.
Possibilidade de uso: alimentação de dispositivos industriais DC, desde que a soma das cargas respeite 80 W e os limites de corrente disponíveis na tensão de saída ajustada; validar requisitos específicos das cargas.
Operação em ambiente entre -25 e 70 °C, respeitando a derivação indicada para 60 a 70 °C e as condições de instalação definidas pelo fabricante.
A proteção IP20 e o grau de sujidade 2 requerem consideração do invólucro e das condições ambientais do painel; a fonte não deve ser tratada como proteção contra poeira ou água.

COMO ESCOLHER

Antes de comprar o DN4011 IFM — Fonte de alimentação chaveada para trilho DIN, 24 V DC, 80 W, verifique estes pontos:

Quando escolher a DN4011

Escolha quando o painel requer uma fonte chaveada de 24 V DC, com ajuste de saída entre 24 e 28 V DC, potência de até 80 W e montagem em trilho DIN TH35. Verifique também que a corrente exigida respeite os limites conforme a tensão configurada.

Quando avaliar outra fonte

Busque outra especificação se a carga exigir tensão fora de 24 a 28 V DC, potência acima de 80 W, corrente superior ao limite disponível na tensão de saída escolhida, ou proteção ambiental superior à IP20 sem invólucro apropriado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Fonte de alimentação do modo comutado 24 V DC	Descrição do tipo de equipamento.
Marca	IFM / ifm electronic	Fabricante indicado para o produto.
Modelo e SKU	DN4011	Código de identificação do produto.
GTIN	4021179270717	Identificador comercial.
Categoria	Fonte de alimentação	Classificação do produto.
NCM	8504.40.90	Classificação fiscal informada no cadastro.

Dados elétricos de entrada
Faixa de tensão de entrada AC	100 a 240 V AC (-10% / +10%)	Faixa de alimentação AC informada pelo fabricante.
Frequência AC	47 a 64 Hz	Faixa de frequência da entrada AC.
Tensão de entrada DC	110 a 300 V DC (-20% / +25%)	Faixa de entrada DC especificada na ficha.
Corrente de entrada a 120 V AC / 60 Hz	1,24 A	Valor de entrada nas condições indicadas.
Corrente de entrada a 230 V AC / 50 Hz	0,68 A	Valor de entrada nas condições indicadas.
Pico de corrente de energização a 120 V AC / 60 Hz	23 A	Pico de energização informado para essa condição de entrada.
Pico de corrente de energização a 230 V AC / 50 Hz	45 A	Pico de energização informado para essa condição de entrada.
Limitação da corrente de energização	Sim	A ficha informa limitação da corrente de energização.
Proteção de entrada externa	≥ B-10 A / ≥ C-6 A	Valores de proteção externa indicados na ficha; confirmar coordenação de proteção no projeto.

Dados elétricos de saída
Tensão nominal de saída	24 V DC	Valor nominal da saída.
Faixa ajustável da tensão de saída	24 a 28 V DC	Faixa de ajuste indicada pelo fabricante.
Conformidade da tensão de saída	SELV, PELV	Classificação da tensão de saída informada na ficha.
Número de circuitos de saída	1	Quantidade de circuitos de saída.
Potência de saída duradoura	80 W	Potência contínua declarada.
Potência de saída breve	80 W	Potência breve indicada na ficha.
Corrente máxima na tensão mínima de saída	3,3 A	Limite indicado para a tensão mínima da faixa de saída.
Corrente máxima na tensão máxima de saída	2,7 A	Limite indicado para a tensão máxima da faixa de saída.
Corrente máxima breve na tensão mínima de saída	3,3 A	Limite breve indicado para a tensão mínima da faixa.
Corrente máxima breve na tensão máxima de saída	2,7 A	Limite breve indicado para a tensão máxima da faixa.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento de saída informado para sobrecarga.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra sobretensão	Sim; abaixo de 39 V DC	Limite de proteção informado na ficha.
Ondulação residual máxima	50 mV	Ondulação residual máxima declarada.
Estabilidade do retorno	35 V	Valor indicado na ficha como estabilidade do retorno.
Tempo de ligação em ponte a 120 V AC / 60 Hz	30 ms	Tempo informado para a condição de entrada indicada.
Tempo de ligação em ponte a 230 V AC / 50 Hz	128 ms	Tempo informado para a condição de entrada indicada.

Eficiência e desempenho de entrada
Eficiência a 120 V AC / 60 Hz	88%	Eficiência nas condições de entrada indicadas.
Eficiência a 230 V AC / 50 Hz	89,8%	Eficiência nas condições de entrada indicadas.
Dissipação a 120 V AC / 60 Hz	11,1 W	Dissipação nas condições de entrada indicadas.
Dissipação a 230 V AC / 50 Hz	9,1 W	Dissipação nas condições de entrada indicadas.
Fator de potência a 120 V AC / 60 Hz	0,61	Valor nas condições de entrada indicadas.
Fator de potência a 230 V AC / 50 Hz	0,56	Valor nas condições de entrada indicadas.
Correção do fator de potência PFC	Atende	A ficha indica atendimento à correção do fator de potência.

Conexões e sinalização
Conexão elétrica	Terminais parafusados	Tipo de conexão para instalação elétrica.
Indicador de estado	DC OK, 1 LED	Indicação visual de estado da saída DC.

Montagem e dados mecânicos
Tipo de montagem	Trilho DIN TH35; EN 60715	Método e referência de montagem.
Dimensões	124 x 40 x 122,5 mm	Dimensões externas informadas.
Peso	569 g	Massa indicada no cadastro técnico.
Formato do invólucro	Retangular	Geometria do invólucro indicada na ficha.
Material do invólucro	Chapa de aço	Material informado para o invólucro.
Grau de proteção	IP20; EN 60529	Grau de proteção declarado; considerar a instalação em painel apropriado.
Classe de proteção elétrica	I; IEC 61140	Classe de proteção indicada pelo fabricante.
Grau de sujidade	2; IEC 62103	Sujeira condutiva não permitida, conforme nota da ficha.

Condições ambientais e resistência
Temperatura ambiente de operação	-25 a 70 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40 a 85 °C	Faixa de armazenamento indicada.
Derivação térmica	1,8 W/K a 60...70 °C	Derivação informada para a faixa de temperatura indicada.
Umidade relativa máxima	95%; IEC 60068-2-30	Limite e referência informados pelo fabricante.
Resistência a choques	IEC 60068-2-27: 30 g por 6 ms / 20 g por 11 ms	Condições de ensaio indicadas.
Estabilidade de vibração	IEC 60068-2-6: ±1,6 mm a 2...17,8 Hz; 2 g a 17,8...500 Hz	Condições de ensaio de vibração indicadas.
MTTF	204 anos	Valor MTTF declarado na ficha; não representa garantia de vida útil individual.

Compatibilidade eletromagnética e certificações
EMC	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2 classe A	Normas EMC e classificação informadas.
Certificações	CE, cRUus, cULus, UKCA	Certificações indicadas no cadastro do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Entrada de alimentação em terminais parafusados, para 100 a 240 V AC. Saída DC por terminais parafusados, ajustável de 24 a 28 V DC. O contexto não especifica pinagem ou identificação detalhada dos bornes; consulte a folha de dados antes da ligação.

Processo Não se aplica: trata-se de uma fonte de alimentação, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentar carga industrial DC de 24 V dentro dos limites de potência e corrente da fonte	✓	A saída nominal é 24 V DC e a potência de saída é 80 W; a corrente disponível depende da tensão ajustada.
Instalação em trilho DIN TH35	✓	A montagem indicada é em trilho DIN TH35, conforme EN 60715.
Alimentação por rede AC de 100 a 240 V	✓	A faixa de entrada AC especificada é de 100 a 240 V, com tolerância indicada pelo fabricante de -10% a +10%.
Carga que requer tensão DC fora da faixa de 24 a 28 V	✗	A faixa ajustável de saída especificada é de 24 a 28 V DC.
Ambiente que exige proteção IP superior a IP20 sem invólucro adicional	✗	A fonte possui grau de proteção IP20; a ficha não indica proteção superior.
Carga acima de 80 W	✗	A potência de saída duradoura especificada é 80 W.

INSTALAÇÃO

Como instalar o DN4011 IFM — Fonte de alimentação chaveada para trilho DIN, 24 V DC, 80 W

Confirme que a tensão e a frequência da alimentação estão dentro dos limites especificados para a entrada selecionada.
Verifique no datasheet a identificação dos bornes de entrada e saída antes de realizar a ligação; a ficha fornecida não detalha a pinagem.
Instale a fonte em trilho DIN TH35 compatível com EN 60715 e assegure fixação adequada no painel.
Faça as conexões nos terminais parafusados, mantendo entrada e saída conforme a identificação do fabricante.
Ajuste a saída somente dentro da faixa especificada e confirme a tensão com instrumento apropriado antes de conectar as cargas.
Energize o conjunto e verifique o indicador LED DC OK e a tensão na saída; respeite os limites de corrente, potência, temperatura e proteção do sistema.

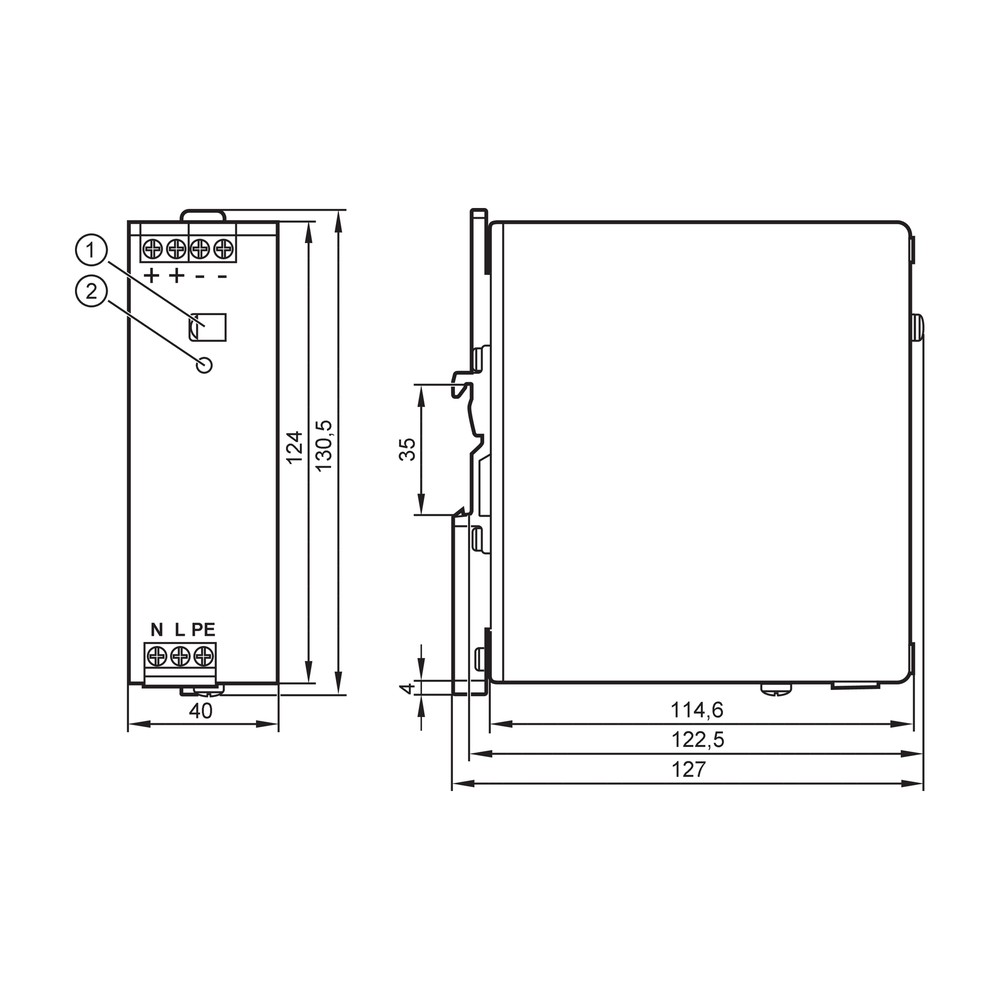

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída DC está ausente.	Entrada AC fora da faixa, ligação incorreta nos terminais ou proteção de entrada atuada.	Meça a tensão de entrada nos terminais e compare com a faixa permitida; confira a ligação pelo datasheet e verifique a proteção externa.
A tensão da saída cai quando a carga é conectada.	Carga acima do limite de potência ou corrente disponível, ou sobrecarga no circuito DC.	Meça tensão e corrente com a carga conectada e compare com os limites para o ajuste de saída utilizado; teste a fonte sem a carga, seguindo procedimento seguro.
O LED DC OK não indica operação normal.	Saída DC indisponível ou condição de sobrecarga/proteção.	Verifique a tensão nos terminais de saída, a tensão de entrada e a corrente demandada; consulte o datasheet para interpretação do indicador.
A fonte apresenta desligamento ou comportamento intermitente em operação quente.	Temperatura ambiente fora dos limites ou carga que não considera a derivação térmica indicada entre 60 e 70 °C.	Meça a temperatura ambiente junto à fonte e confira a carga aplicada em relação às condições de derating do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DN4011 em português (Datasheet) Desenho dimensional DN4011 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM DN4011 e para quem ela serve?

É uma fonte chaveada para alimentar cargas DC em painéis industriais. É indicada quando a instalação requer saída nominal de 24 V e montagem em trilho DIN.

O que acompanha a fonte DN4011?

O contexto informa uma unidade por embalagem, mas não detalha acessórios inclusos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo da embalagem.

Posso usar a DN4011 com entrada de 230 V AC?

Sim. A faixa de entrada especificada é de 100 a 240 V AC, e a ficha também apresenta parâmetros de operação a 230 V AC / 50 Hz.

A DN4011 pode fornecer mais de 24 V DC?

Sim. A saída é ajustável de 24 a 28 V DC; a corrente máxima indicada varia conforme a tensão ajustada.

Ela serve para uma carga que exige mais de 80 W?

Não. A potência de saída duradoura especificada é 80 W, portanto uma carga acima desse limite requer outra solução dimensionada para a demanda.

Posso instalar essa fonte em local exposto à água?

A ficha especifica grau de proteção IP20 e não indica proteção contra água. Para esse tipo de ambiente, avalie um invólucro ou uma solução de instalação apropriada.

A fonte desliga quando conecto minha carga; o que devo verificar antes de trocar?

Verifique a corrente e a potência exigidas pela carga em comparação com os limites da fonte. Confira também a tensão de entrada, as conexões e se há sobrecarga no circuito.

O que verificar se não há tensão na saída?

Meça a entrada AC e confirme que está dentro da faixa especificada. Em seguida, confira as ligações nos terminais e a proteção externa, consultando o datasheet para identificar os bornes.

Como escolher entre esta fonte e outra de maior potência?

Escolha a DN4011 se a carga operar na faixa de saída de 24 a 28 V DC e não ultrapassar 80 W nem os limites de corrente correspondentes. Para demanda superior, selecione uma fonte com capacidade adequada à carga.

Como instalar a DN4011 no painel?

Monte-a em trilho DIN TH35 e conecte os condutores aos terminais parafusados conforme a identificação no datasheet. Confirme a tensão de saída antes de conectar as cargas.

GLOSSÁRIO TÉCNICO

Fonte chaveada

Fonte que converte energia elétrica por comutação para fornecer a saída DC especificada.

TH35

Tipo de trilho DIN utilizado para a montagem da fonte.

SELV

Classificação de segurança para circuitos de tensão extrabaixa separada, conforme indicação do fabricante.

PELV

Classificação de circuito de tensão extrabaixa de proteção, conforme indicação do fabricante.

IP20

Grau de proteção do invólucro indicado na ficha; deve ser considerado ao definir o ambiente e o painel de instalação.
