Fonte de Alimentação IFM DN1031 24V 2.5A DIN

Pré-visualizar: DN1031 IFM - Fonte de Alimentação Chaveada IFM Para Automação Industrial 24V DC 2.5A DIN

DN1031 IFM - Fonte de Alimentação Chaveada IFM Para Automação Industrial 24V DC 2.5A DIN

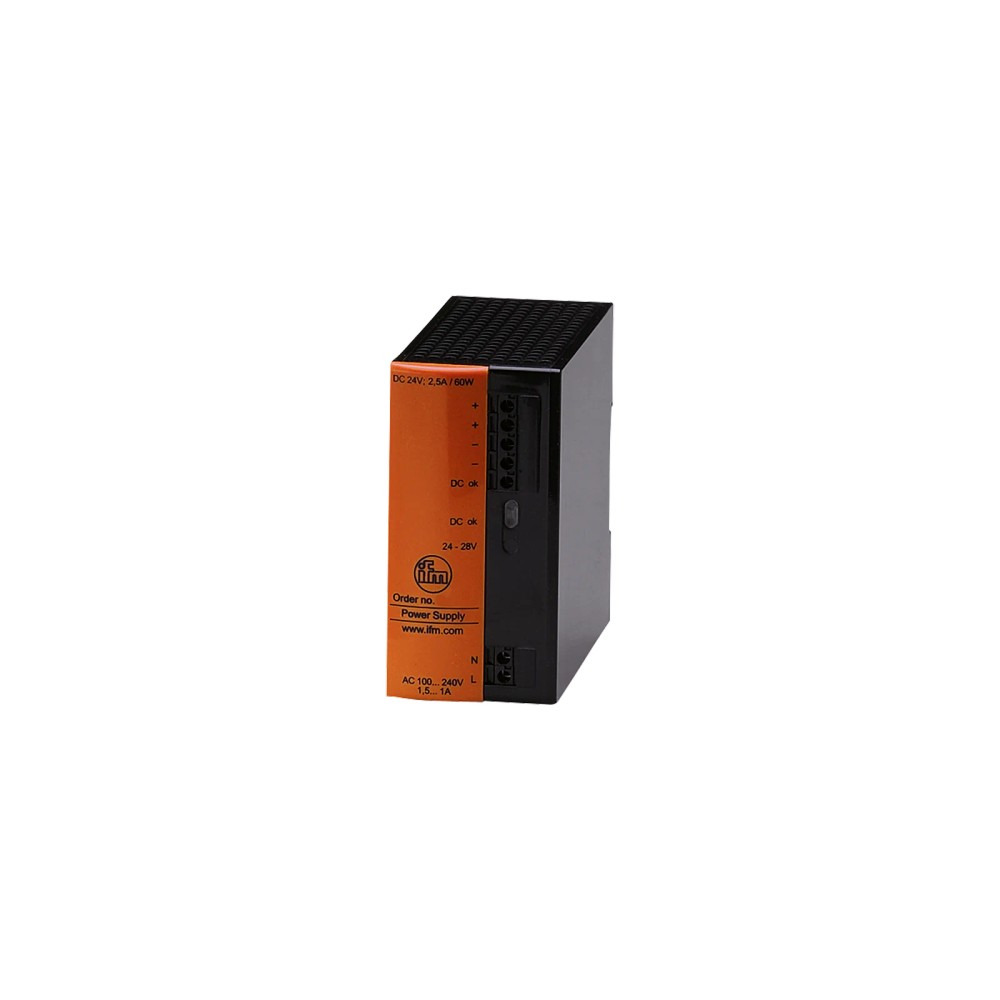

Imagem meramente ilustrativa

R$ 1.390,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN1031
EAN: 4021179247924
NCM do produto: 85044090

Destaques do Produto Tensão de entrada...mais

Fechar menu

Saiba mais sobre: "DN1031 IFM - Fonte de Alimentação Chaveada IFM Para Automação Industrial 24V DC 2.5A DIN"

Destaques do Produto

Tensão de entrada

100...240 V AC

Tensão de saída

Ajustável de 24 a 28 V DC

Corrente máxima

2,5 A

Montagem

Trilho DIN TH35

Terminação

Grampos de gaiola de mola

Temperatura ambiente

0...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DN1031 IFM — Fonte de alimentação chaveada para automação industrial, 24 V DC, 2,5 A, montagem em trilho DIN

A IFM DN1031 é uma fonte de alimentação chaveada que converte entrada de 100 a 240 V AC em saída DC para alimentação de equipamentos de automação. Fornece corrente de saída de até 2,5 A e tensão ajustável na faixa de 24 a 28 V DC. Possui montagem em trilho DIN TH35, terminais de conexão e indicador LED verde DC OK.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DN1031
Tipo	Fonte de alimentação chaveada
Entrada	100...240 V AC; 47...63 Hz
Saída	24...28 V DC ajustável
Corrente máxima de saída	2,5 A
Montagem	Trilho DIN TH35 (EN 60715)
Conexão elétrica	Grampos de gaiola de mola
Dimensões	90 x 45 x 100 mm
Grau de proteção	IP 20
Temperatura ambiente	0...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação de circuitos de automação que necessitem de 24 V DC e consumam até 2,5 A, respeitando as condições de instalação e temperatura especificadas.
Instalação em quadro elétrico com trilho DIN TH35 e espaço livre para circulação de ar por convecção.

⚠ Considere outro se precisa de:

Não selecionar para cargas cuja corrente exceda 2,5 A.
Não instalar em ambiente fora da faixa de temperatura ambiente de 0...70 °C ou que exija grau de proteção superior a IP 20, sem medidas adicionais de proteção do conjunto.

APLICAÇÕES E USO

Aplicação comprovada pela especificação: alimentação de circuitos em sistemas de automação que requeiram saída DC nominal de 24 V e corrente de até 2,5 A; confirme o consumo total e as condições da carga antes da seleção.
Possibilidade inferida: instalação como fonte de quadro de comando em trilho DIN TH35, desde que a demanda elétrica esteja dentro das faixas especificadas e haja 30 mm de espaço livre para convecção.
Limitação de instalação: o produto especifica IP 20 e temperatura ambiente de 0...70 °C; avalie o invólucro do painel e as condições ambientais da instalação.

COMO ESCOLHER

Antes de comprar o DN1031 IFM — Fonte de alimentação chaveada para automação industrial, 24 V DC, 2,5 A, montagem em trilho DIN, verifique estes pontos:

Escolha a DN1031 quando

A aplicação exigir entrada de 100...240 V AC, saída ajustável entre 24 e 28 V DC e corrente de até 2,5 A, com montagem em trilho DIN TH35.

Busque outra especificação quando

A carga exigir mais de 2,5 A, uma tensão de saída fora da faixa de 24...28 V DC ou a instalação exigir proteção ambiental superior a IP 20. Confirme os requisitos da carga e do painel antes de dimensionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Fonte de alimentação do modo comutado	Classificação funcional do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	DN1031	Identificador do produto.
GTIN	4021179247924	Identificador comercial informado.
Categoria	Fontes de alimentação	Categoria de produto.
NCM	8504.40.90	Classificação fiscal informada no cadastro.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos — entrada
Faixa de tensão de entrada AC	100...240 V AC	Faixa de alimentação de entrada especificada.
Frequência nominal AC	47...63 Hz	Faixa de frequência permitida informada.
Tensão nominal AC	< 230 V	Valor registrado na ficha; conferir datasheet para interpretação no dimensionamento.
Proteção de entrada externa	10 A; característica B	Proteção externa indicada na ficha.
Tolerância da tensão de operação	10 %	Tolerância informada para a tensão de operação.

Dados elétricos — saída
Tensão nominal de saída	24 V DC	Valor nominal apresentado no anúncio.
Faixa de tensão de saída DC	24...28 V	Faixa de saída ajustável informada.
Ajuste da tensão de saída	Ajustável	O catálogo informa ajuste por potenciômetro.
Corrente máxima de saída	2,5 A	Corrente máxima indicada na tensão mínima de saída.
Número de circuitos de saída	1	Quantidade de circuitos de saída informada.
Ondulação residual máxima	50 mV	Valor máximo informado para a ondulação residual.
Tempo de ligação em ponte em caso de falha de rede	90 ms	Tempo especificado para a condição de falha de rede.
Retardo de prontidão	< 0,38 s	Tempo indicado até a prontidão.
Eficiência	88 %	Valor informado para tensão nominal de 230 V AC e 50 Hz.
Derivação	2% / K (> 60 °C)	Valor registrado na ficha; condição indicada acima de 60 °C.
Sinal DC OK	24 V DC; 30 mA	Características elétricas do sinal DC OK informadas.

Proteções e conformidade
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha.
Classe de proteção	II (IEC 61140)	Classe elétrica indicada.
Aprovações	CE, cRUus, cULus, UKCA	Aprovações informadas no anúncio.
Normas EMC	EN 61000-6-2; EN 61000-6-3	Normas de compatibilidade eletromagnética indicadas.
Tensão de saída conforme SELV/PELV	Sim	Observação registrada na ficha técnica.

Indicação e operação
Indicador de estado	DC OK; 1 LED verde	Indicação visual do estado da saída.

Condições ambientais
Temperatura ambiente	0...70 °C	Faixa de temperatura ambiente informada.
Espaço livre para convecção	30 mm	Espaço indicado para resfriamento por convecção na montagem.
Grau de proteção	IP 20	Grau de proteção do invólucro informado.

Dados mecânicos e conexão
Dimensões	90 x 45 x 100 mm	Dimensões informadas para o produto.
Peso	335 g	Peso registrado no catálogo.
Invólucro	Retangular; PC/ABS	Formato e material do invólucro informados.
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Montagem indicada conforme referência normativa informada.
Conexão elétrica	Grampos de gaiola de mola; primário e secundário	Tipo de conexão e identificação dos lados da conexão.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Entrada AC e saída DC conectadas por grampos de gaiola de mola; a conexão é identificada como primário e secundário. A ficha não especifica pinagem detalhada. Verifique as marcações do equipamento e o datasheet antes da ligação.

Processo Não se aplica: é uma fonte de alimentação elétrica, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de automação com alimentação requerida de 24 V DC e corrente total de até 2,5 A	✓	A fonte fornece saída ajustável de 24...28 V DC e corrente máxima de saída de 2,5 A.
Quadro com alimentação de entrada entre 100...240 V AC e frequência de 47...63 Hz	✓	Essas são as faixas de entrada informadas para o produto.
Carga que exige corrente superior a 2,5 A	✗	A corrente máxima de saída informada é 2,5 A.
Instalação diretamente exposta a condições que exigem proteção acima de IP 20	✗	O grau de proteção especificado é IP 20; a ficha não indica proteção superior.
Equipamento que requer comunicação ou protocolo de dados da fonte	✗	Não há interface de comunicação ou protocolo informado na ficha.

INSTALAÇÃO

Como instalar o DN1031 IFM — Fonte de alimentação chaveada para automação industrial, 24 V DC, 2,5 A, montagem em trilho DIN

Confirme que a alimentação disponível está entre 100...240 V AC e 47...63 Hz.
Verifique a corrente total e a tensão exigida pelas cargas; mantenha a corrente dentro do limite de 2,5 A e a tensão de saída na faixa de 24...28 V DC.
Instale a fonte em trilho DIN TH35 (EN 60715), observando 30 mm de espaço livre para convecção.
Desenergize o circuito antes de realizar as conexões elétricas.
Ligue entrada primária e saída secundária nos grampos de gaiola de mola, seguindo as marcações do produto e o datasheet; não presuma pinagem não indicada.
Energize o circuito e verifique o indicador DC OK; confirme a tensão de saída e o funcionamento da carga.

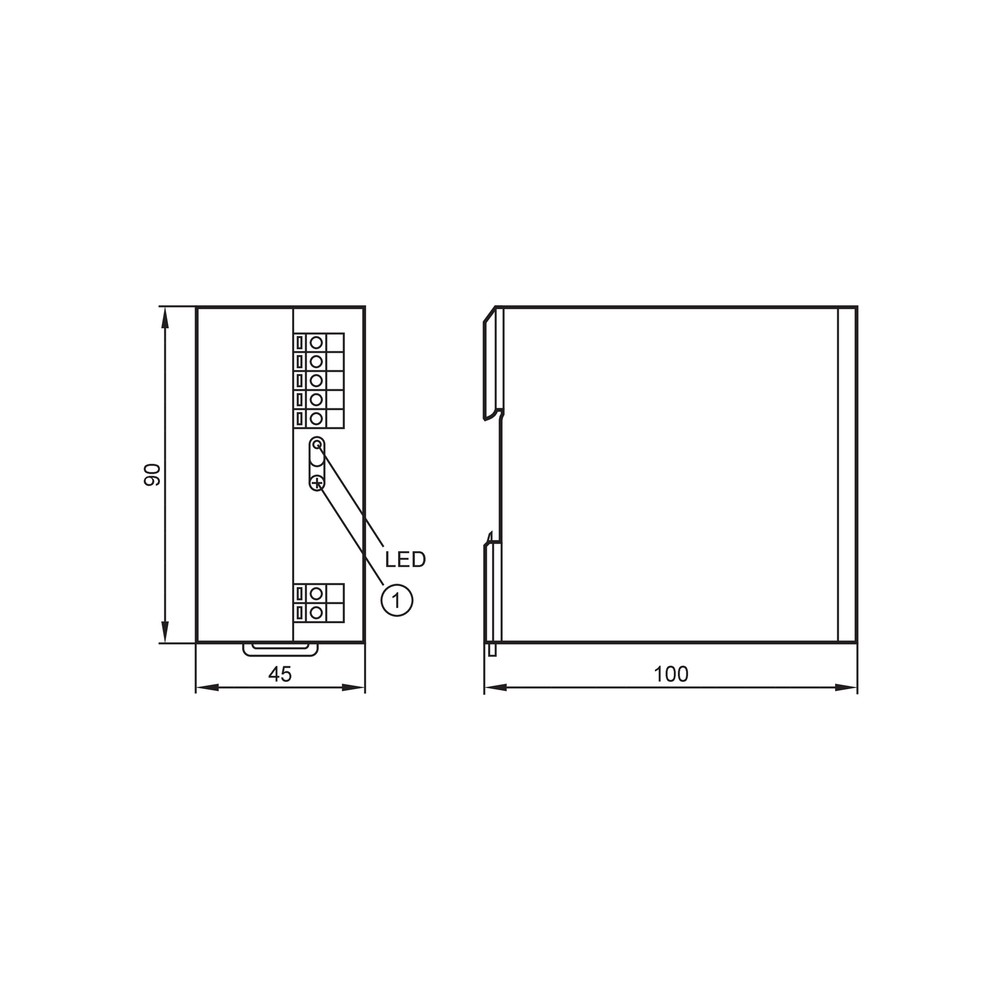

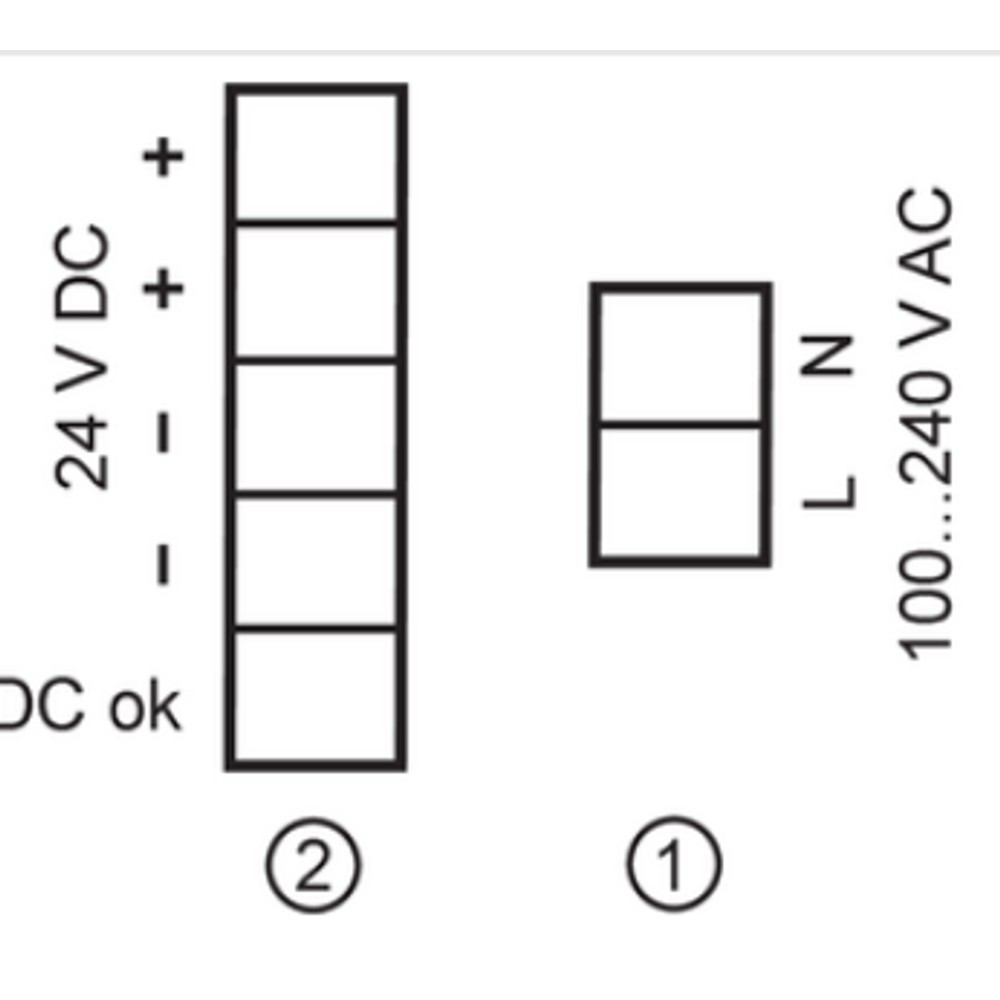

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A carga não recebe alimentação DC.	Ausência ou valor incorreto da tensão de entrada, conexão nos terminais inadequada ou sobrecarga/curto-circuito na saída.	Meça a entrada AC dentro da faixa especificada, confira as conexões primária e secundária e isole a carga para verificar se há curto ou demanda acima de 2,5 A.
A tensão medida na saída não corresponde ao valor esperado.	Ajuste da saída diferente do necessário ou carga conectada com consumo elevado.	Meça a saída sem alterar ligações energizadas; confira se o valor está na faixa ajustável de 24...28 V DC e compare a corrente da carga com o limite especificado.
O LED DC OK não acende.	Saída sem condição de operação, entrada ausente ou condição de sobrecarga/curto-circuito.	Verifique a tensão de entrada e a carga conectada; desconecte a carga com o circuito desenergizado e confira o comportamento conforme o datasheet.
A fonte apresenta aquecimento ou interrupção durante a operação.	Temperatura ambiente fora da faixa especificada, falta de espaço para convecção ou carga acima da capacidade nominal.	Confira a temperatura ambiente, mantenha 30 mm de espaço para convecção e meça a corrente da carga, respeitando 2,5 A.

DOCUMENTAÇÃO TÉCNICA

Datasheet DN1031 em português (Datasheet) Desenho em escala DN1031 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM DN1031 e para que serve?

É uma fonte chaveada para converter entrada AC em saída DC destinada a circuitos de automação. A saída é ajustável na faixa de 24...28 V DC.

Que tipo de ligação e montagem ela utiliza?

A conexão elétrica é feita por grampos de gaiola de mola, com primário e secundário. A montagem prevista é em trilho DIN TH35.

A DN1031 serve para alimentar uma carga que consome mais de 2,5 A?

Não; a corrente máxima informada é 2,5 A. Para esse consumo, selecione uma fonte dimensionada para a corrente requerida.

Posso usar a DN1031 em um ambiente que exige proteção maior que IP 20?

A ficha especifica grau de proteção IP 20 e não informa proteção superior. Não a considere adequada para uma exigência acima desse grau sem proteção adicional dimensionada para o conjunto.

O que verificar se a saída estiver sem tensão?

Verifique a alimentação de entrada, as conexões de primário e secundário e possíveis condições de sobrecarga ou curto-circuito na carga. A ficha informa proteção contra sobrecarga e curto-circuito.

Por que a indicação DC OK pode não acender?

Uma possível causa é a ausência de entrada ou uma condição que impeça a saída, como sobrecarga ou curto-circuito. Confira a alimentação, a carga e as indicações do datasheet antes de substituir a fonte.

Preciso comprar um kit de instalação ou a fonte é vendida como unidade?

O cadastro informa uma peça por embalagem, e não lista acessórios inclusos. O anúncio identifica o produto como DN1031.

Como escolher entre a DN1031 e uma fonte com outra capacidade?

Escolha a DN1031 se a aplicação exigir até 2,5 A e uma saída ajustável de 24...28 V DC. Para corrente superior ou tensão fora dessa faixa, procure uma fonte com especificação compatível.

Quais cuidados devo seguir ao instalar a fonte no trilho?

Desenergize o circuito antes de ligar os terminais e siga as marcações de primário e secundário. Reserve 30 mm para convecção e confira as instruções do datasheet.

A fonte tem comunicação com CLP ou outro dispositivo?

A ficha não informa protocolo ou interface de comunicação. A compatibilidade especificada é de alimentação elétrica; verifique separadamente os requisitos do equipamento alimentado.

GLOSSÁRIO TÉCNICO

Fonte chaveada

Fonte que realiza conversão de energia por tecnologia de modo comutado. (Ref.: tipo de produto: fonte de alimentação do modo comutado)

Tensão DC

Tensão de saída em corrente contínua fornecida à carga. (Ref.: faixa de saída DC: 24...28 V)

Corrente máxima de saída

Limite de corrente de saída indicado para a fonte. (Ref.: 2,5 A na tensão mínima de saída)

Trilho DIN TH35

Perfil de montagem padronizado indicado para fixação do equipamento. (Ref.: TH35, EN 60715)

Grau de proteção IP

Classificação do invólucro quanto à proteção contra ingresso, conforme o código IP. (Ref.: IP 20)
