Amplificador IFM DN0220 - 110-240VAC Trilho DIN

Pré-visualizar: DN0220 IFM - Amplificador IFM N200/SA-2 Alimentação e avaliação de sinal 110-240VAC Trilho DIN

DN0220 IFM - Amplificador IFM N200/SA-2 Alimentação e avaliação de sinal 110-240VAC Trilho DIN

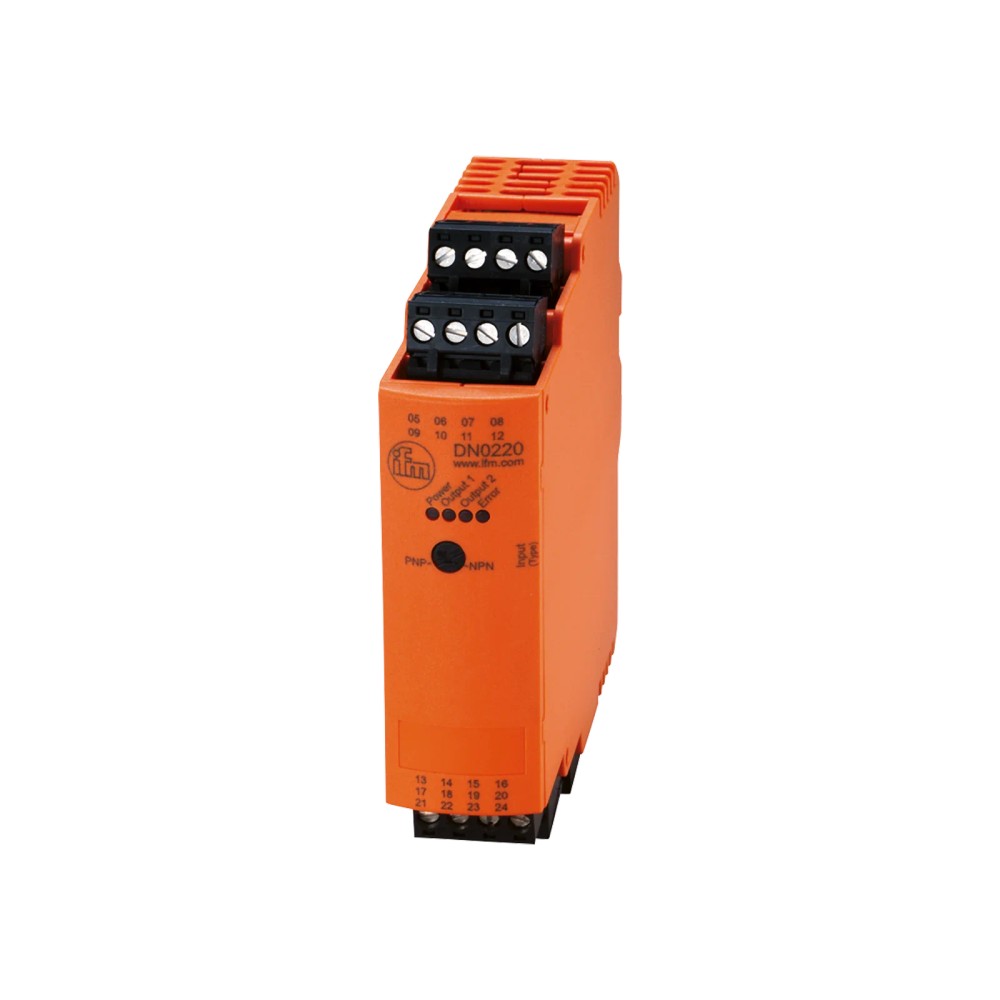

Imagem meramente ilustrativa

R$ 2.006,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DN0220
EAN: 4021179286442
NCM do produto: 85044090

Destaques do Produto Tensão de alimentação...mais

Fechar menu

Saiba mais sobre: "DN0220 IFM - Amplificador IFM N200/SA-2 Alimentação e avaliação de sinal 110-240VAC Trilho DIN"

Destaques do Produto

Tensão de alimentação

110–240 V AC

Tipo de entrada digital

PNP/NPN

Número de canais

Saídas

2 a relé; até 4 A para carga ôhmica, conforme tensão especificada

Montagem

Trilho DIN TH35

Conexão elétrica

Terminais

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Amplificador IFM DN0220 N200/SA-2, alimentação e avaliação de sinal, 110–240 V AC, montagem em trilho DIN

O IFM DN0220 é um amplificador para alimentação de tensão e avaliação de sinal em instalações industriais. Opera com alimentação de 110–240 V AC e frequência de 50–60 Hz, e aceita entradas digitais PNP/NPN. Conta com duas saídas a relé e montagem em trilho DIN TH35.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	N200/SA-2 110-240VAC
Alimentação	110–240 V AC; 50–60 Hz
Entradas digitais	PNP/NPN
Canais	2
Saídas	2 saídas a relé
Capacidade de comutação	4 A a 240 V AC ou 24 V DC, carga ôhmica
Montagem	Trilho DIN TH35 (EN 60715)
Grau de proteção	IP20
Temperatura de operação	-20 a 60 °C
Dimensões	112,6 × 25,4 × 109,1 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requerem alimentação de tensão e avaliação de sinais digitais PNP ou NPN, dentro das condições elétricas e ambientais especificadas.
Painéis com instalação em trilho DIN TH35 e conexão por terminais.
Comutação por duas saídas a relé dentro do limite especificado para carga ôhmica.

⚠ Considere outro se precisa de:

Não selecionar para alimentação fora de 110–240 V AC ou frequência fora de 50–60 Hz, sem confirmação de compatibilidade no datasheet.
Não usar as saídas acima de 4 A nas condições especificadas de 240 V AC ou 24 V DC para carga ôhmica.
Não instalar em local que exija proteção superior a IP20 sem proteção adicional adequada ao painel.

APLICAÇÕES E USO

Uso indicado pelo fabricante: alimentação de tensão e avaliação de sinais em instalação industrial.
Pode ser aplicado em painéis de comando que disponham de trilho DIN TH35 e atendam à faixa operacional de -20 a 60 °C; essa configuração de painel é uma possibilidade de aplicação baseada nas características informadas.
Para comutar cargas, confirme que sejam compatíveis com saída a relé e respeitem o limite de 4 A nas condições de 240 V AC ou 24 V DC para carga ôhmica.
A proteção IP20 requer considerar a proteção do conjunto e do local de instalação; a ficha não declara resistência a líquidos ou poeira.

COMO ESCOLHER

Antes de comprar o Amplificador IFM DN0220 N200/SA-2, alimentação e avaliação de sinal, 110–240 V AC, montagem em trilho DIN, verifique estes pontos:

Escolha o DN0220 quando

A aplicação exigir alimentação de 110–240 V AC, avaliação de sinais digitais PNP/NPN, duas saídas a relé e montagem em trilho DIN TH35.

Avalie outra configuração quando

A tensão ou frequência da instalação estiver fora da faixa indicada, forem necessárias mais de duas saídas, ou a carga exceder o limite informado. Confirme no datasheet do fabricante se a carga e o circuito atendem às condições de comutação.

Verifique o ambiente de instalação

O equipamento tem grau de proteção IP20 e faixa de operação de -20 a 60 °C. Para exposição a poeira, líquidos ou condições ambientais diferentes, avalie o invólucro e a proteção do painel.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Amplificador IFM DN0220	Identificação do produto no anúncio.
Modelo	N200/SA-2 110-240VAC	Designação do modelo informada na ficha.
Aplicação	Alimentação de tensão e avaliação do sinal	Finalidade indicada para o equipamento.
Categoria	Fontes de alimentação	Categoria informada nos dados do anúncio.
Marca	IFM	Fabricante informado no anúncio.
SKU / Part number	DN0220	Código de identificação do produto.
GTIN	4021179286442	Identificador comercial informado na ficha.

Dados elétricos
Tensão de operação AC	110–240 V	Faixa nominal informada para alimentação em corrente alternada.
Frequência nominal AC	50–60 Hz	Frequência da alimentação AC.
Consumo energético máximo AC	11 W	Consumo máximo informado.
Energia auxiliar para sensores DC	24 V SELV, ±10%; 2 × ≤150 mA	Alimentação auxiliar especificada para sensores.
Tolerância da tensão nominal	>20% / 20…10%	Valor transcrito da ficha; consulte o datasheet para interpretação e condições de aplicação.
Resistência de isolamento	9 V	Valor apresentado na ficha; confirmar definição e método de ensaio no datasheet.
Grau de sujidade	2 (≤240 V AC)	Condição indicada para a especificação de grau de sujidade.

Entradas e canais
Quantidade de canais	2	Número de canais informado para o equipamento.
Circuito de entradas digitais	PNP/NPN	Tipos de sinal de entrada digital indicados na ficha.

Saídas
Quantidade de saídas a relé	2	Número de saídas de relé informado.
Poder de corte	4 A (240 V AC, 24 V DC), carga ôhmica	Limite informado para carga ôhmica nas tensões especificadas.

Indicação e diagnóstico
LEDs de diagnóstico	1 LED verde para alimentação; 2 LEDs amarelos para saída; 1 LED vermelho para erro	Indicações visuais descritas na ficha para alimentação, estado das saídas e erro.

Conexões e montagem
Conexão elétrica	Terminais; conectores: 4; dimensão da grade: 5,0 mm	Dados de conexão apresentados na ficha.
Método de montagem	Trilho DIN TH35 (EN 60715)	Montagem especificada segundo a norma indicada.
Invólucro	Retangular	Formato informado para o invólucro.
Material do invólucro	PC-GF20	Material indicado na ficha técnica.

Condições ambientais
Temperatura de operação	-20 a 60 °C	Faixa de temperatura operacional informada.
Temperatura de armazenamento	-25 a 70 °C	Faixa de temperatura para armazenamento.
Grau de proteção	IP20	Proteção indicada para o equipamento e terminais.
Umidade relativa máxima	80% (a 40 °C: 50%, sem condensação)	Limites de umidade apresentados na ficha.
Altitude máxima	3000 m	Altitude máxima informada para operação.
MTTF	215 anos	Valor de MTTF informado na ficha; não equivale a garantia de vida útil.

Dados mecânicos
Dimensões (A × L × P conforme ficha do anúncio)	112,6 × 25,4 × 109,1 mm	Dimensões gerais informadas no anúncio e na ficha.
Peso	240,5 g	Massa informada nos dados do produto.

Aprovações e identificação fiscal
Aprovações	CE, cULus, UKCA	Aprovações declaradas no anúncio.
NCM	8504.40.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Entradas digitais PNP/NPN. Não há protocolo de comunicação informado na ficha técnica.

Conexões

Elétrica Conexão por terminais; alimentação de 110–240 V AC, 50–60 Hz. A ficha informa conectores com grade de 5,0 mm. Verifique o esquema do fabricante antes da ligação.

Processo Não se aplica uma conexão de processo mecânica; trata-se de equipamento para montagem em trilho DIN TH35 e ligação elétrica por terminais.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sinal digital PNP ou NPN, com instalação elétrica conforme o datasheet	✓	A ficha especifica circuito de entrada digital PNP/NPN.
Painel com trilho DIN TH35 (EN 60715)	✓	A montagem informada é em trilho DIN TH35.
Carga ôhmica dentro de 4 A a 240 V AC ou 24 V DC	✓	A capacidade de comutação informada é 4 A nas tensões indicadas para carga ôhmica.
Alimentação diferente de 110–240 V AC ou frequência diferente de 50–60 Hz	✗	A condição está fora dos valores de alimentação especificados na ficha.
Aplicação que requer grau de proteção superior a IP20 sem invólucro ou proteção adicional	✗	O grau de proteção informado para o produto é IP20.
Aplicação que requer protocolo de comunicação específico	✗	A ficha não informa protocolo de comunicação para este produto.

INSTALAÇÃO

Como instalar o Amplificador IFM DN0220 N200/SA-2, alimentação e avaliação de sinal, 110–240 V AC, montagem em trilho DIN

Confirme no datasheet a tensão, a frequência, o tipo de entrada e as condições da carga antes da instalação.
Desenergize o painel e aplique os procedimentos de segurança elétrica do local.
Instale o equipamento em trilho DIN TH35, conforme a configuração mecânica indicada pelo fabricante.
Conecte alimentação, sinais de entrada e circuitos de saída nos terminais conforme o esquema oficial do datasheet.
Verifique a polaridade e a compatibilidade das entradas PNP/NPN, bem como os limites das saídas a relé.
Energize o sistema e confira os LEDs de alimentação, saída e erro; valide a operação conforme o circuito da aplicação.

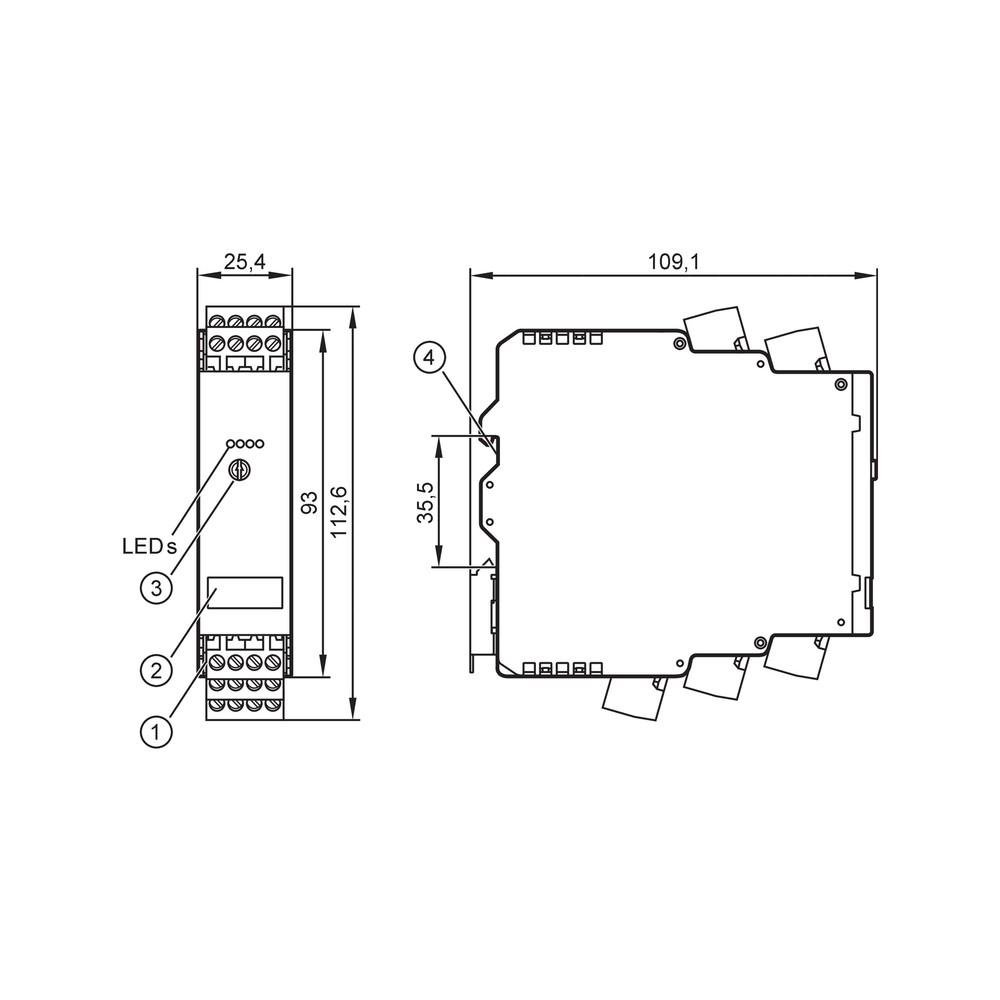

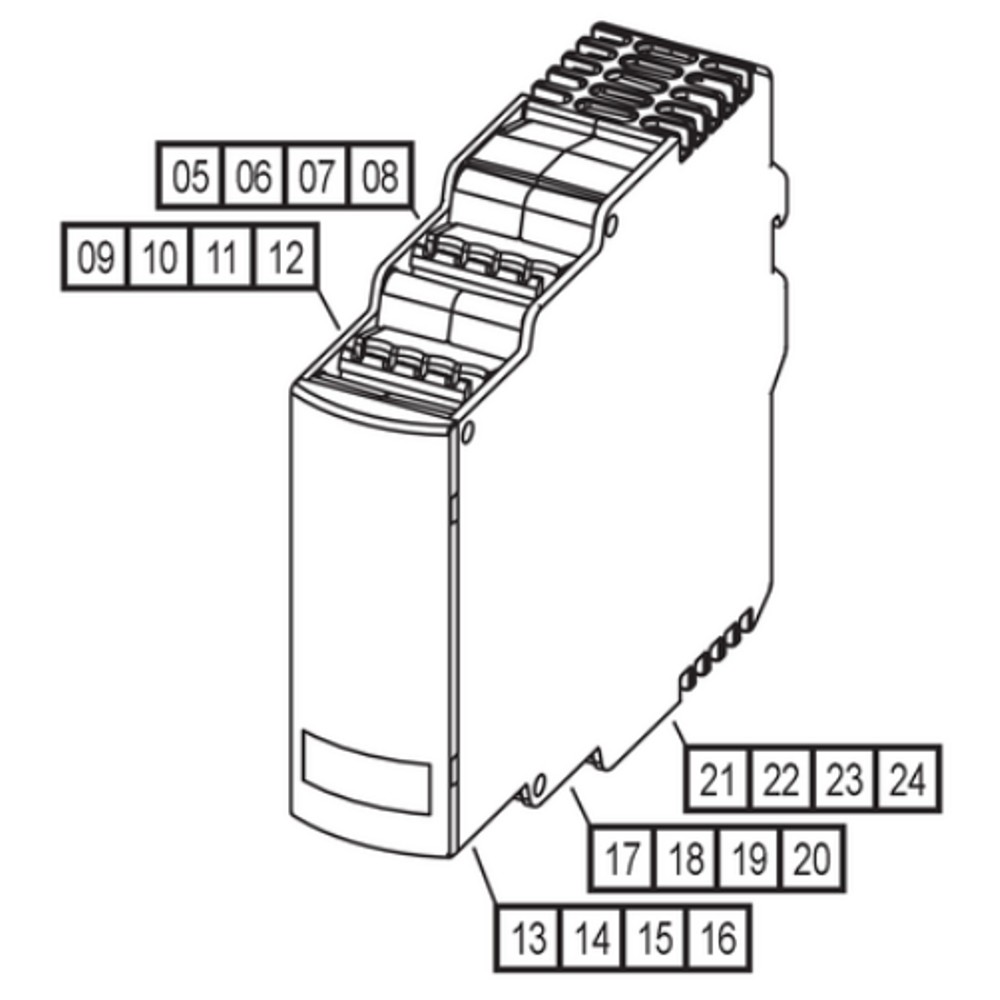

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 conector E40173, descrito como conector de 5 × 4 fios com conexão aparafusada.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não apresenta indicação de alimentação.	Ausência de alimentação ou tensão/frequência fora das condições especificadas; também pode haver ligação incorreta nos terminais.	Com o circuito desenergizado para inspeção, confira as conexões e, por profissional habilitado, meça a alimentação e compare com os dados do datasheet.
A entrada não é avaliada como esperado.	Tipo de sinal PNP/NPN ou ligação incompatível com o circuito conectado.	Identifique o tipo de saída do dispositivo de campo e confira a ligação nos terminais usando o esquema do fabricante.
A saída a relé não comuta a carga.	Carga, corrente ou tensão fora das condições especificadas, ou ausência do sinal de entrada esperado.	Verifique o estado da entrada e meça os valores do circuito de carga; confirme se a carga é ôhmica e respeita o limite aplicável.
O LED vermelho de erro acende.	Condição de erro detectada pelo equipamento; a ficha disponível não detalha os códigos ou causas específicos.	Registre o estado dos LEDs, confira alimentação e fiação e consulte o datasheet ou o suporte técnico IFM para identificar a condição.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM DN0220 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM DN0220 e para que serve?

É um amplificador N200/SA-2 destinado à alimentação de tensão e à avaliação de sinais. A ficha especifica entradas digitais PNP/NPN e duas saídas a relé.

Com quais sinais de entrada e tipo de saída ele trabalha?

A entrada digital aceita PNP/NPN, e o equipamento possui duas saídas a relé. Não há protocolo de comunicação informado na ficha.

O conector está incluído na compra?

A ficha lista um conector E40173, descrito como conector de 5 × 4 fios com conexão aparafusada. Confirme a configuração física no datasheet do fabricante.

Posso usar o DN0220 com alimentação diferente de 110–240 V AC?

A ficha especifica alimentação de 110–240 V AC e 50–60 Hz. Não é possível confirmar compatibilidade com outra alimentação com os dados disponíveis.

Ele serve para uma aplicação que exige proteção contra água ou poeira?

A ficha declara grau de proteção IP20, sem indicar proteção contra água ou poeira. Avalie a proteção necessária para o local e a do painel completo.

O equipamento acende, mas a saída não comuta: o que devo verificar?

Confira se a entrada PNP/NPN está ligada conforme o esquema e se o circuito de carga está dentro dos limites de tensão e corrente. Verifique também os LEDs de saída e erro.

O LED de erro está aceso; preciso trocar o amplificador?

Não necessariamente: a ficha não informa os códigos de erro. Antes de substituir, confira alimentação e fiação, observe os LEDs e consulte o datasheet ou o suporte IFM.

Como decidir entre este modelo e outro amplificador?

Escolha o DN0220 quando forem necessários dois canais, entradas PNP/NPN, duas saídas a relé e alimentação de 110–240 V AC. Para requisitos diferentes, compare entradas, saídas e limites elétricos com a ficha do modelo alternativo.

Como faço a instalação no painel?

O produto é especificado para trilho DIN TH35 e conexão por terminais. Faça a montagem e a ligação com o painel desenergizado e siga o esquema do datasheet.

Quais condições da carga devo conferir antes de ligar?

A ficha informa capacidade de comutação de 4 A para carga ôhmica nas condições de 240 V AC ou 24 V DC. Verifique tensão, corrente e natureza da carga antes de energizar.

GLOSSÁRIO TÉCNICO

PNP/NPN

Tipos de circuito de saída de sensores digitais compatíveis com a entrada indicada na ficha. (Ref.: circuito de entrada digitais PNP/NPN)

Saída a relé

Saída de comutação por relé; a capacidade depende da tensão e do tipo de carga especificados. (Ref.: 2 saídas a relé; poder de corte)

TH35

Tipo de trilho DIN indicado para montagem do equipamento. (Ref.: montagem TH35, EN 60715)

IP20

Grau de proteção declarado para o equipamento; não deve ser interpretado como proteção contra água. (Ref.: grau de proteção IP20)

SELV

Classificação indicada para a alimentação auxiliar de sensores de 24 V DC. (Ref.: energia auxiliar sensores DC, 24 V SELV, ±10%)
