Unidade de Avaliação IFM DL3003

Pré-visualizar: DL3003 IFM - Unidade de Avaliação ifm Monitoramento Sinais Analógicos IO-Link 2 Canais

DL3003 IFM - Unidade de Avaliação ifm Monitoramento Sinais Analógicos IO-Link 2 Canais

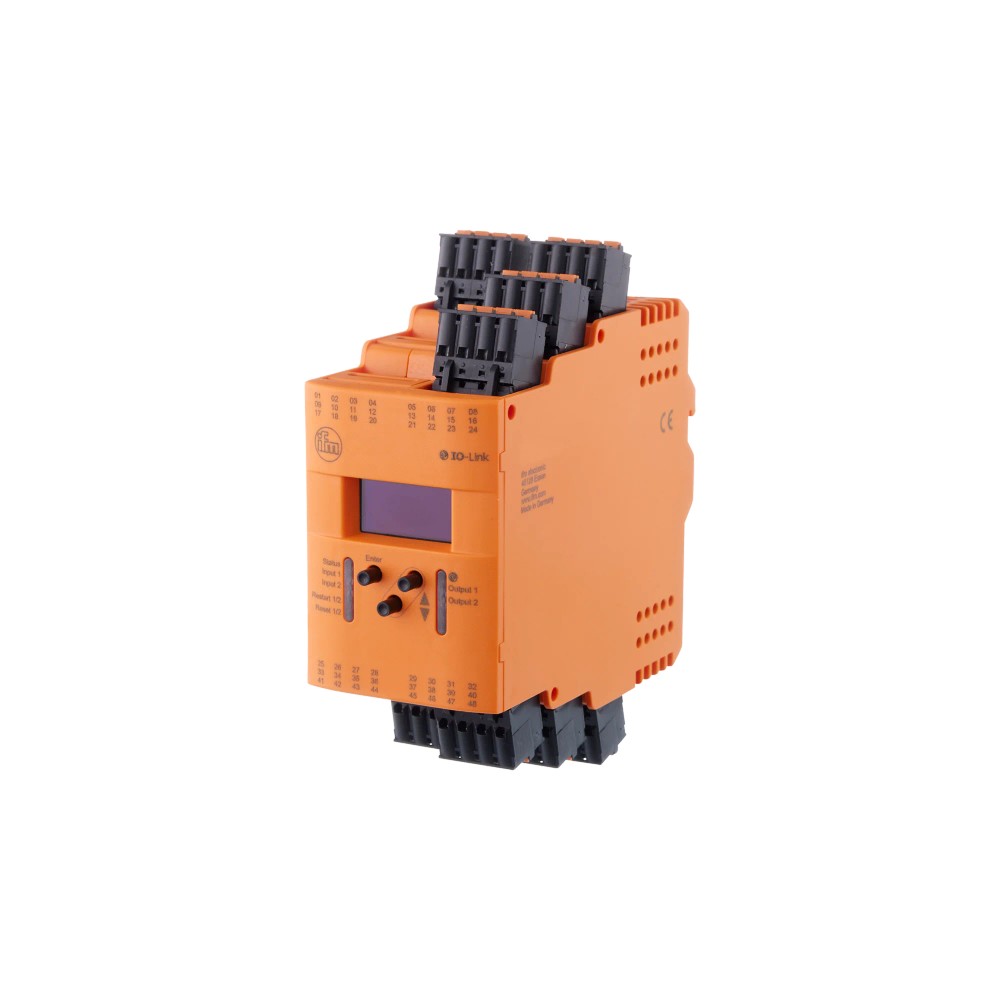

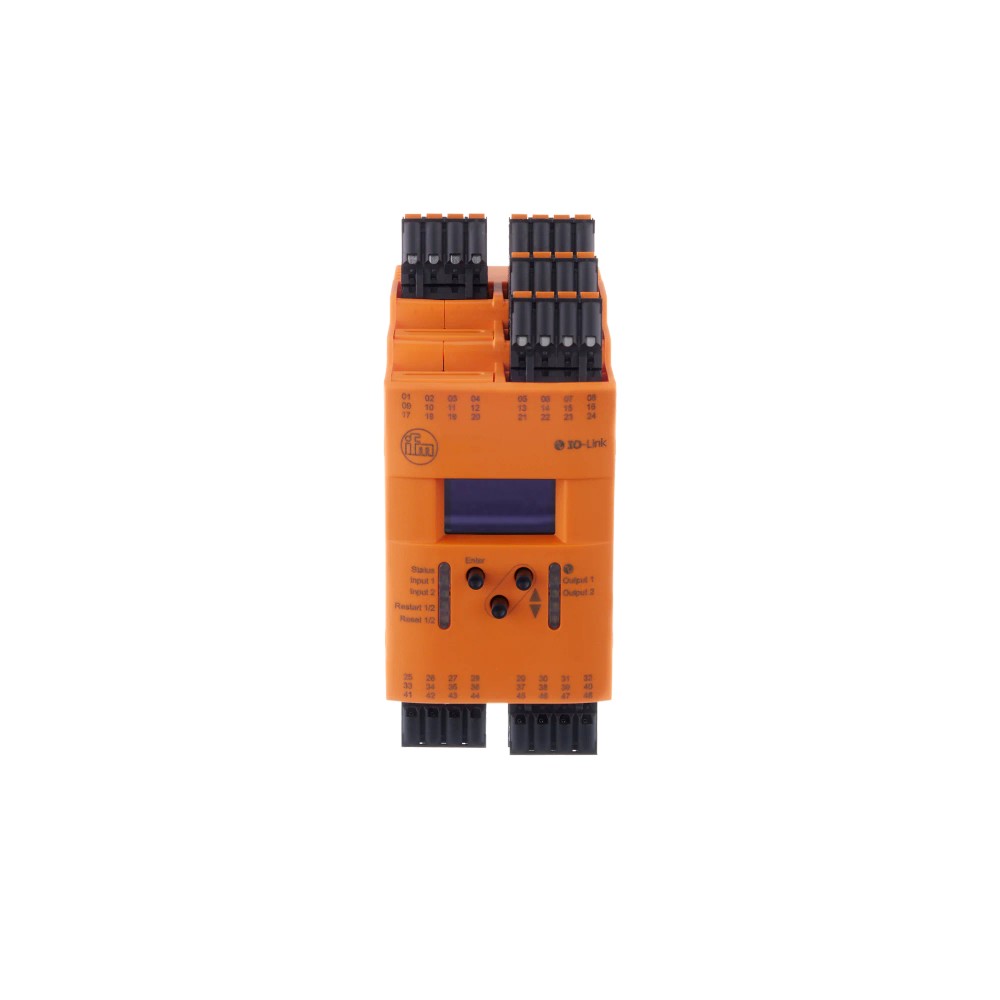

Imagem meramente ilustrativa

R$ 3.590,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DL3003
EAN: 4021179344470
NCM do produto: 90292010

Destaques do Produto Quantidade de canais analógicos...mais

Fechar menu

Saiba mais sobre: "DL3003 IFM - Unidade de Avaliação ifm Monitoramento Sinais Analógicos IO-Link 2 Canais"

Destaques do Produto

Quantidade de canais analógicos

2 entradas configuráveis

Tipo de sinal de entrada

Tensão 0...10 V ou corrente 0...20 mA

Comunicação

IO-Link, revisão 1.1, COM2 (38,4 kBaud)

Alimentação

110...240 V AC ou 18...30 V DC

Saídas

2 relés com contato inversor, 2 digitais PNP e 1 analógica 4...20 mA

Instalação

Trilho DIN TH35; proteção IP 20 quando montado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DL3003 ifm – Unidade de avaliação para monitoramento de sinais analógicos com IO-Link, 2 canais

A ifm DL3003 é uma unidade de avaliação para monitorar sinais analógicos padrão e atuar como relé de valor limite de dois canais. Possui duas entradas analógicas configuráveis para sinais de tensão ou corrente, comunicação IO-Link e duas saídas de relé. Também conta com duas saídas digitais PNP, uma saída analógica de 4 a 20 mA e display OLED. É indicada para montagem em trilho DIN TH35, conforme EN 60715.

PRINCIPAIS ESPECIFICAÇÕES

Função	Monitoramento de sinais analógicos padrão; relé de valor limite de 2 canais
Entradas analógicas	2, configuráveis; 0...10 V ou 0...20 mA
Resolução das entradas	12 bits
Saídas de relé	2, com contato inversor
Saídas digitais	2, circuito PNP
Saída analógica	1; 4...20 mA, máximo 20,5 mA
Comunicação	IO-Link 1.1; COM2, 38,4 kBaud; SDCI IEC 61131-9
Alimentação	110...240 V AC ou 18...30 V DC
Montagem e proteção	Trilho DIN TH35 (EN 60715); IP 20 quando montado
Dimensões e peso	126 x 50 x 112,4 mm; 338,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de sinais analógicos padrão em dois canais, com entradas configuradas para tensão de 0...10 V ou corrente de 0...20 mA.
Aplicações que necessitam de avaliação de valores-limite e de saídas de relé, digitais PNP ou analógica, conforme configuração do equipamento.
Painéis com alimentação de 110...240 V AC ou 18...30 V DC, montagem em trilho DIN TH35 e ambiente dentro de -40...60 °C.

⚠ Considere outro se precisa de:

Não selecionar para sinais de entrada fora das faixas de tensão de 0...10 V ou corrente de 0...20 mA informadas.
Não selecionar quando a instalação exigir proteção superior a IP 20 sem proteção adicional adequada no conjunto, pois o grau informado é IP 20 quando montado.
Não selecionar para montagem que não corresponda ao trilho DIN TH35 (EN 60715) sem verificar previamente a solução mecânica necessária.

APLICAÇÕES E USO

Uso comprovado pela ficha: avaliação de dois canais de sinais analógicos padrão como relé de valor limite, com sinais de entrada de tensão 0...10 V ou corrente 0...20 mA.
Integração em painel de controle com comunicação IO-Link revisão 1.1, modo COM2 a 38,4 kBaud; a configuração efetiva deve ser confirmada no datasheet e no sistema de controle utilizado.
Possibilidade de uso em painéis instalados em ambiente de -40...60 °C, desde que a alimentação, as cargas das saídas e a proteção do conjunto atendam às condições especificadas.
A ficha não identifica sensores específicos, aplicação de processo particular ou ambiente com proteção superior a IP 20; confirme esses requisitos antes da seleção.

COMO ESCOLHER

Antes de comprar o DL3003 ifm – Unidade de avaliação para monitoramento de sinais analógicos com IO-Link, 2 canais, verifique estes pontos:

Escolha a DL3003 quando

A aplicação exigir avaliação de dois sinais analógicos padrão, escolhidos entre entrada de tensão 0...10 V e entrada de corrente 0...20 mA, além de comunicação IO-Link e saídas para sinalização ou controle.

Verifique os limites das saídas

Antes da seleção, confirme que as cargas respeitam os limites especificados: relé até 6 A (máximo 240 V AC/30 V DC, conforme diagrama de poder de corte), saída digital com carga máxima de corrente de 10 mA e saída analógica com carga máxima de 600 Ω, ou 300 Ω quando a alimentação for inferior a 24 V DC.

Busque outra especificação se

A aplicação exigir faixa de entrada analógica diferente, proteção superior a IP 20, outro tipo de montagem ou uma interface de comunicação diferente. A ficha deste modelo não informa compatibilidade com essas condições.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	DL3003	Identificação do produto.
Marca	ifm	Fabricante indicado no anúncio.
Função	Monitoramento de sinais analógicos normais	Função declarada para a unidade de avaliação.
Tipo de dispositivo	Unidade de avaliação	Categoria funcional do equipamento.
Aplicação	Relé de valor limite de 2 canais para sinais analógicos padrão	Uso indicado na ficha do produto.
Categoria	Monitoramento de condição	Categoria informada nos dados do produto.
GTIN	4021179344470	Código de identificação comercial.
Part number	DL3003	Código do fabricante informado.
NCM	9029.20.10	Classificação fiscal informada no cadastro.
Número do arquivo UL	E191692	Identificação de arquivo UL informada na ficha; consultar o fabricante para escopo e condições de aprovação.

Alimentação e dados elétricos
Tensão nominal AC	110...240 V	Faixa nominal de alimentação em corrente alternada.
Tensão nominal DC	24 V	Tensão nominal declarada para alimentação em corrente contínua.
Tensão de operação	110...240 V AC / 18...30 V DC	Faixa de operação informada; tolerância AC de -20 % / +10 %.
Frequência nominal AC	50...60 Hz	Frequência de alimentação AC especificada.
Consumo energético máximo DC	9 W	Consumo máximo informado para operação DC.
Consumo de corrente em AC	Máximo 8 A, incluindo alimentação AC máxima para dispositivos adicionais	Condição de consumo AC declarada pelo fabricante.
Categoria de sobretensão	II	Categoria indicada na ficha.
Energia auxiliar para sensores DC	16,5...27,7 V	Saída auxiliar para sensores; protegida contra curto-circuitos. Corrente máxima: 200 mA em DC e 150 mA em AC.

Entradas analógicas
Quantidade de entradas analógicas	2, configuráveis	Número de canais de entrada analógica.
Tensão de entrada analógica	0...10 V	Faixa de sinal de tensão especificada.
Corrente de entrada analógica	0...20 mA	Faixa de sinal de corrente especificada.
Resolução da entrada analógica	12 bits	Resolução informada para as entradas.
Resistência de entrada para tensão	25 kΩ	Impedância de entrada declarada no modo de tensão.
Resistência de entrada para corrente	300 Ω	Impedância de entrada declarada no modo de corrente.
Precisão da entrada analógica	± 0,25 % do valor final < 45 °C	Precisão declarada para temperatura inferior a 45 °C.

Saídas e capacidade de carga
Quantidade de saídas de relé	2, contato inversor	Saídas de relé indicadas na ficha.
Poder de corte da saída de relé	6 A; máximo 240 V AC / 30 V DC	Capacidade informada; consultar o diagrama de poder de corte do fabricante. B300: 6000 ciclos.
Quantidade de saídas digitais	2	Número de saídas digitais.
Circuito da saída digital	PNP	Tipo de circuito da saída digital.
Carga máxima de corrente por saída digital	10 mA	Limite de corrente informado para cada saída digital.
Quantidade de saídas analógicas	1	Número de saídas analógicas.
Corrente da saída analógica	4...20 mA; máximo 20,5 mA	Faixa e limite máximo de corrente especificados.
Carga máxima da saída analógica	600 Ω; 300 Ω quando a tensão de operação for inferior a 24 V DC	Limite de carga da saída analógica conforme a condição de alimentação.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão indicada para a interface.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Padrão SDCI	IEC 61131-9	Norma indicada para a comunicação IO-Link.

Displays e elementos de operação
Display	1 display OLED, 128 x 64 pixels, autoiluminado	Display integrado, conforme ficha.
LED em operação	1 LED verde/vermelho	Indicador de operação informado.
Status de chaveamento	2 LEDs amarelos	Indicadores de estado de chaveamento informados.
Função Teach	Sim	A ficha declara disponibilidade da função Teach.

Conexões e montagem
Conexão elétrica	Grampos de gaiola de mola, até 2,5 mm²	Tipo de terminal e seção máxima de condutor indicados.
Componentes/conexões	Terminais	Descrição do anúncio para as conexões do equipamento.
Material incluído	9 grampos de gaiola de mola	Quantidade informada como material incluído.
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Montagem segundo a norma indicada.
Grau de proteção	IP 20 quando montado	Grau declarado na condição de equipamento montado.

Condições ambientais
Temperatura ambiente	-40...60 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-40...85 °C	Faixa de temperatura de armazenamento especificada.
MTTF	150 anos	Valor MTTF declarado na base do produto; não representa garantia de vida útil individual.

Dados mecânicos
Dimensões	126 x 50 x 112,4 mm	Dimensões físicas informadas para o equipamento.
Peso	338,6 g	Peso informado no cadastro técnico.
Invólucro	Retangular	Formato informado para o invólucro.
Material do invólucro	Plástico	Material declarado para o invólucro.
Modelo de invólucro	Invólucro para montagem de acordo com as normas DIN	Descrição do formato de montagem do equipamento.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.

• Modo de transferência IO-Link COM2, 38,4 kBaud.

• Padrão SDCI IEC 61131-9.

Conexões

Elétrica Conexão por grampos de gaiola de mola, para condutores de até 2,5 mm². Alimentação de operação informada: 110...240 V AC ou 18...30 V DC. A ficha informa duas entradas analógicas configuráveis para 0...10 V ou 0...20 mA; verificar o esquema de ligação e a configuração no datasheet antes de energizar.

Processo Não há conexão de processo mecânica informada; trata-se de unidade de avaliação para montagem em painel/trilho DIN, não de sensor com conexão ao processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dois sinais analógicos padrão de tensão dentro de 0...10 V ou corrente dentro de 0...20 mA	✓	A unidade dispõe de duas entradas analógicas configuráveis e essas faixas são indicadas na ficha.
Integração de comunicação por IO-Link em COM2, 38,4 kBaud	✓	A interface informada é IO-Link revisão 1.1, com transferência COM2 e padrão SDCI IEC 61131-9.
Instalação em trilho DIN TH35 conforme EN 60715, em ambiente entre -40...60 °C	✓	A ficha informa essa montagem e essa faixa de temperatura ambiente.
Ambiente que exige grau de proteção acima de IP 20 no equipamento montado	✗	O grau de proteção especificado é IP 20 quando montado; a ficha não declara grau superior.
Sinal analógico fora das faixas especificadas de 0...10 V e 0...20 mA	✗	As faixas disponíveis informadas não abrangem sinais fora desses intervalos.
Carga na saída analógica superior ao limite especificado	✗	A carga máxima informada é 600 Ω, reduzida a 300 Ω quando a tensão de operação for inferior a 24 V DC.

INSTALAÇÃO

Como instalar o DL3003 ifm – Unidade de avaliação para monitoramento de sinais analógicos com IO-Link, 2 canais

Confirme a compatibilidade das faixas dos sinais analógicos, da alimentação e das cargas com os limites indicados no datasheet.
Instale o equipamento em trilho DIN TH35 conforme EN 60715, dentro do painel ou invólucro apropriado à proteção necessária.
Mantenha a alimentação desligada durante a ligação elétrica e siga o esquema de terminais do datasheet do fabricante.
Conecte os condutores nos grampos de gaiola de mola, respeitando a seção máxima informada de 2,5 mm².
Configure as entradas para o tipo de sinal utilizado e ajuste os parâmetros necessários conforme o manual/datasheet e a aplicação.
Energize e valide a leitura dos canais, a comunicação IO-Link e o estado das saídas antes de colocar o sistema em operação.

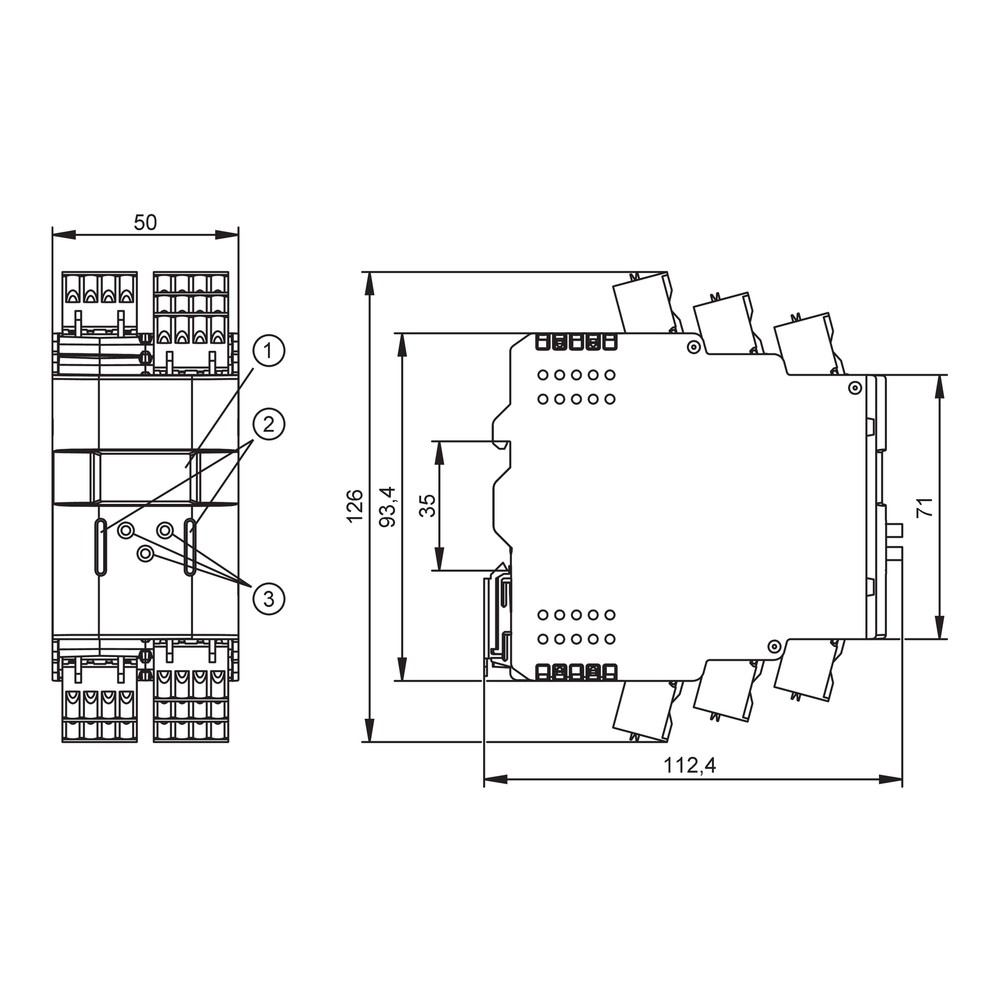

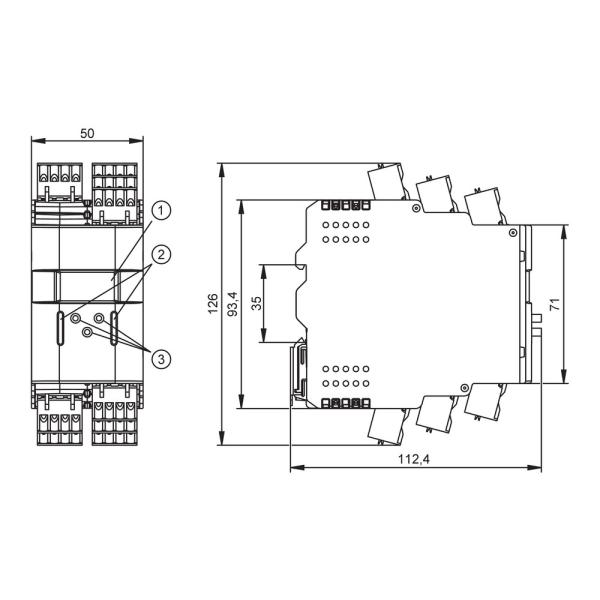

Desenho Dimensional

ACESSÓRIOS

9 grampos de gaiola de mola, informados como material incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de um canal analógico fica ausente ou fora do esperado.	Tipo de entrada configurado diferente do sinal conectado, ou sinal fora das faixas de 0...10 V e 0...20 mA.	Confirme no setup o modo de entrada selecionado e meça o sinal no terminal, comparando-o com a faixa especificada.
A comunicação IO-Link não é estabelecida.	Configuração do mestre incompatível com a revisão ou taxa de transferência do dispositivo, ou ligação incorreta.	Verifique a configuração do mestre para IO-Link 1.1 e COM2 a 38,4 kBaud e confira o cabeamento conforme o datasheet.
Uma saída digital não comuta a carga esperada.	Carga de corrente acima do limite informado ou circuito/cabeamento incompatível com a saída PNP.	Confirme a polaridade e o tipo de circuito da carga e meça a corrente; o limite informado é 10 mA por saída digital.
A saída analógica apresenta erro ou não mantém a carga conectada.	Carga acima do limite especificado ou condição de alimentação que reduz a carga permitida.	Meça a carga conectada e compare com o limite de 600 Ω, ou 300 Ω quando a tensão de operação for inferior a 24 V DC.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DL3003 em português (Datasheet) Desenho em escala DL3003 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a unidade ifm DL3003 e para quem ela serve?

É uma unidade de avaliação para monitorar sinais analógicos padrão em dois canais. Serve a aplicações que precisam avaliar valores-limite e utilizar comunicação IO-Link e saídas integradas.

Quais sinais posso conectar nas entradas analógicas?

A ficha informa duas entradas configuráveis para tensão de 0...10 V ou corrente de 0...20 mA. Confirme o modo de configuração e a ligação no datasheet antes de conectar os sinais.

O que acompanha a DL3003?

O cadastro informa 9 grampos de gaiola de mola como material incluído. Não há outros acessórios especificados na ficha.

A DL3003 aceita sinais de tensão acima de 10 V ou corrente acima de 20 mA?

As faixas de entrada informadas são 0...10 V e 0...20 mA. A ficha não declara compatibilidade com sinais acima desses limites.

Posso usar a DL3003 em um local que exige proteção IP maior que IP 20?

A ficha especifica IP 20 quando montado. Ela não informa grau de proteção superior para o equipamento.

Um canal está indicando valor incorreto; o que devo verificar antes de substituir a unidade?

Verifique se o canal está configurado para o mesmo tipo de sinal conectado e se o sinal está dentro da faixa especificada. Depois, confira a ligação e meça o sinal no terminal.

A comunicação IO-Link falha; preciso trocar o equipamento?

Não necessariamente: confira primeiro se o mestre está configurado para IO-Link 1.1 e COM2 a 38,4 kBaud. Verifique também o cabeamento conforme o datasheet.

Quando escolher a DL3003 em vez de uma unidade com outro número de canais?

Escolha este modelo quando dois canais analógicos configuráveis atenderem à aplicação e as faixas de sinal e os limites de saída forem compatíveis. A ficha não especifica um modelo alternativo para comparação.

A unidade serve para acionar qualquer carga diretamente pelas saídas?

Não. As saídas têm limites definidos: a saída digital PNP informa máximo de 10 mA por saída, e a saída analógica limita a carga a 600 Ω ou 300 Ω conforme a alimentação; para os relés, consulte o poder de corte especificado.

Como devo instalar e ligar a DL3003?

A unidade é destinada à montagem em trilho DIN TH35 e usa grampos de gaiola de mola para condutores de até 2,5 mm². Faça as ligações sem alimentação e siga o esquema do datasheet do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial indicada para troca de dados entre o dispositivo e um mestre IO-Link. (Ref.: revisão 1.1; COM2, 38,4 kBaud.)

SDCI

Designação do padrão de comunicação associado à interface IO-Link nesta ficha. (Ref.: IEC 61131-9.)

PNP

Tipo de circuito especificado para as duas saídas digitais; deve ser considerado na compatibilização elétrica com a carga e o circuito de entrada. (Ref.: circuito da saída digital PNP.)

Resolução de entrada analógica

Quantidade de níveis de conversão indicada para as entradas analógicas. (Ref.: 12 bits.)

Contato inversor

Configuração de contato das saídas de relé indicada na ficha do equipamento. (Ref.: 2 saídas de relé, contato inversor.)
