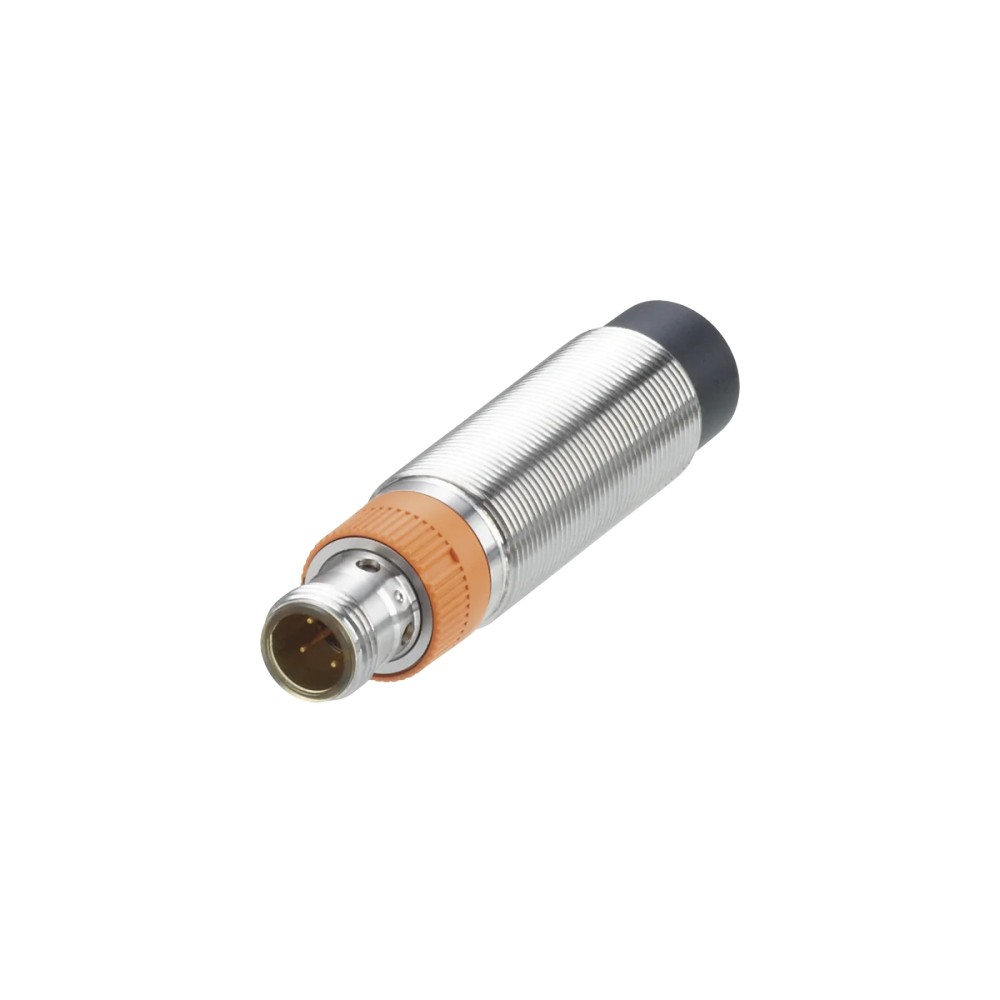

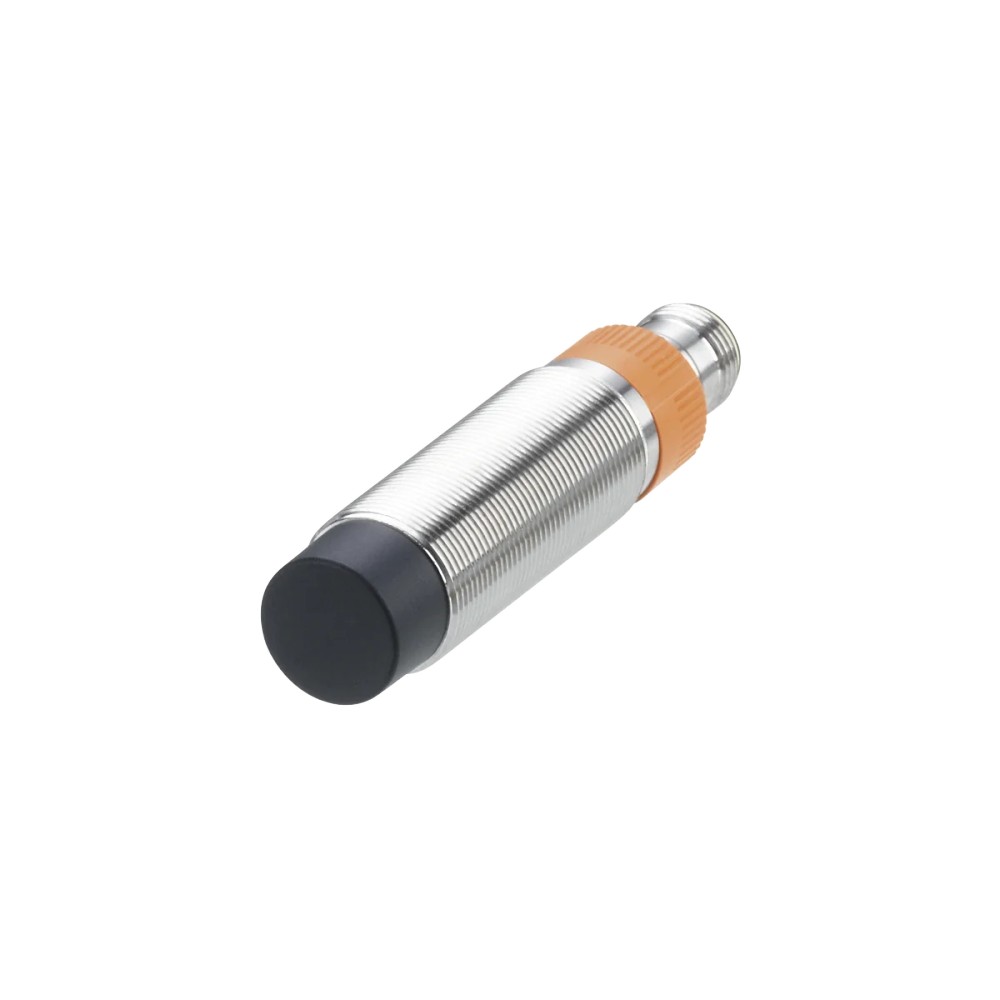

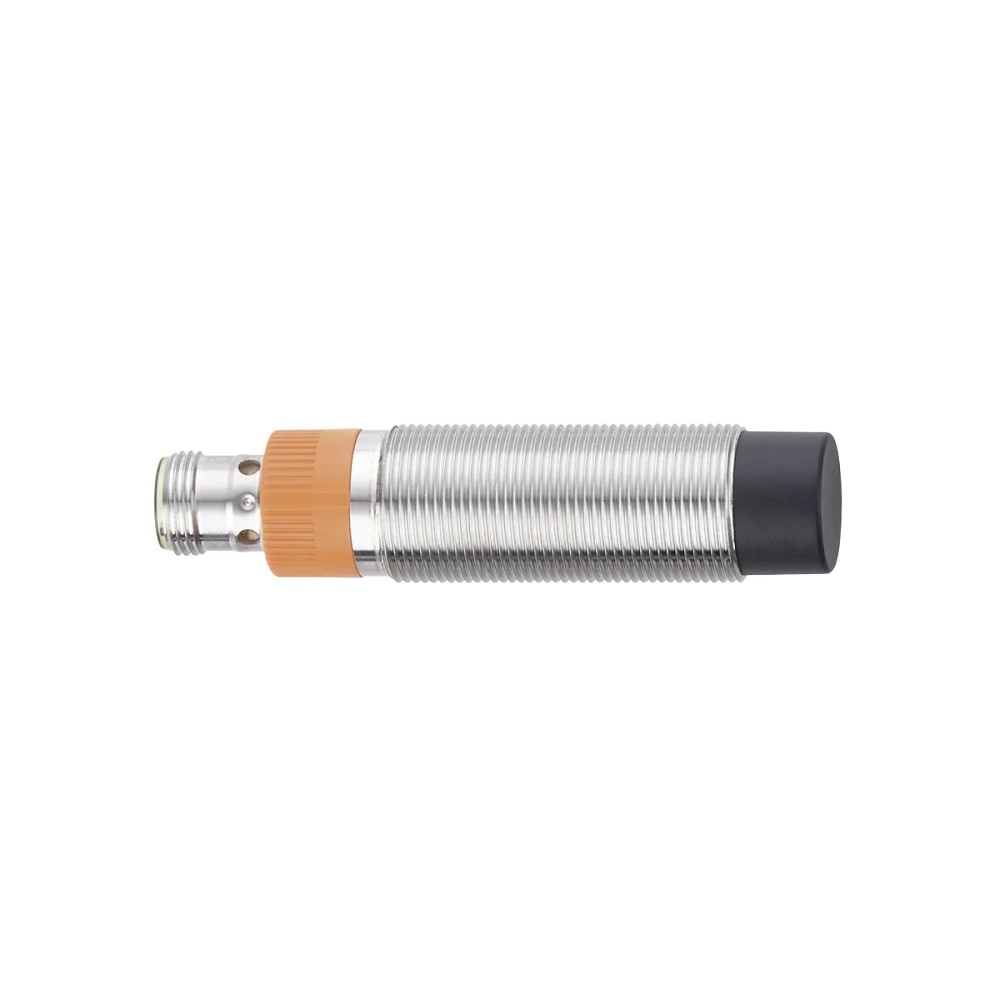

Sobre o DI604A IFM — Unidade de avaliação compacta para monitoramento de velocidade, M18 x 1, PNP/NPN, alcance de detecção de 8 mm e IO-Link
A DI604A é uma unidade de avaliação compacta da IFM destinada ao monitoramento da velocidade de rotação e à avaliação de movimentos rotativos e lineares. Permite detectar quando o valor nominal é excedido e configurar a saída para abertura ou fechamento. Possui princípio de medição indutivo, alcance de detecção de 8 mm e interface IO-Link. A conexão elétrica é M12, codificação A, com contatos dourados.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Unidade de avaliação compacta para monitoramento da velocidade de rotação |
| Modelo / SKU | DI604A |
| Faixa de medição | 1...32000 Imp/min |
| Alcance de ajuste | 3...24000 Imp/min |
| Alcance de detecção | 8 mm |
| Saída de comutação | PNP/NPN, parametrizável |
| Interface de comunicação | IO-Link, revisão 1.1 |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados |
| Tensão de operação | 10...30 V DC |
| Grau de proteção | IP 67 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de velocidade de rotação em aplicações compatíveis com a faixa de medição de 1...32000 Imp/min.
- Avaliação de movimentos rotativos e lineares quanto a valor nominal excedido, com função de bloqueio conforme descrição do produto.
- Instalações que utilizem alimentação de 10...30 V DC, saída parametrizável PNP/NPN e conexão elétrica M12 codificação A.
- Montagem roscada M18 x 1 não embutida, respeitando o alcance de detecção de 8 mm e as condições ambientais especificadas.
⚠ Considere outro se precisa de:
- Não selecionar se a aplicação exigir medição fora da faixa especificada de 1...32000 Imp/min ou ajuste fora de 3...24000 Imp/min.
- Não selecionar para alimentação diferente de 10...30 V DC ou conexão elétrica incompatível com 1 x M12 codificação A, sem interface de adaptação validada.
- Não tratar como sensor de detecção com montagem embutida: a ficha informa montagem não embutida.
- A ficha não comprova compatibilidade com um motor, controlador ou sistema de controle específico; validar sinais, parâmetros e instalação no datasheet antes da integração.
APLICAÇÕES E USO
- Uso declarado: monitoramento da velocidade de rotação e avaliação de movimentos rotativos e lineares quanto a valor nominal excedido, com função de bloqueio.
- Possibilidade de uso em máquinas com movimento rotativo ou linear, desde que o sinal de detecção, a faixa de 1...32000 Imp/min, a distância de detecção e a parametrização sejam compatíveis com a aplicação; validar no projeto.
- A instalação deve respeitar alimentação de 10...30 V DC, temperatura ambiente de -20...60 °C e montagem não embutida. A ficha não identifica motores, máquinas ou controladores específicos compatíveis.
- As aprovações ATEX e IECEx e a marcação informada devem ser avaliadas frente à classificação da área e às condições reais de instalação; não presumir adequação sem validação técnica.
COMO ESCOLHER
Antes de comprar o DI604A IFM — Unidade de avaliação compacta para monitoramento de velocidade, M18 x 1, PNP/NPN, alcance de detecção de 8 mm e IO-Link, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Marca | IFM / ifm electronic | Fabricante informado para o produto. |
| Modelo / SKU / Part Number | DI604A | Identificação do produto. |
| GTIN | 4021179339636 | Identificador comercial informado no anúncio. |
| Tipo de produto | Unidade de avaliação compacta para monitoramento da velocidade de rotação | Classificação e função principal informadas. |
| Aplicação | Avaliação de movimentos rotativos e lineares quanto a valor nominal excedido; bloquear | Aplicação descrita na ficha do produto. |
| Princípio de medida | Indutivo | Tecnologia de medição declarada. |
| Faixa de medição e detecção | ||
|---|---|---|
| Alcance de medição | 1...32000 Imp/min | Faixa de medição informada pelo fabricante. |
| Alcance de ajuste | 3...24000 Imp/min | Faixa disponível para ajuste. |
| Alcance de detecção | 8 mm | Distância de detecção declarada; montagem especificada como não embutida. |
| Frequência de amortecimento máxima | 60000 Imp/min | Limite informado para frequência de amortecimento. |
| Fator de correção | Aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3 | Valores de correção por material, conforme ficha. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 15 mA | Consumo informado na ficha. |
| Classe de proteção | II | Classificação declarada. |
| Proteção contra sobrecarga | Sim | Proteção declarada para o dispositivo. |
| Proteção contra curto-circuitos | Sim | Proteção declarada para o dispositivo. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada para a alimentação. |
| Saídas e comutação | ||
|---|---|---|
| Função elétrica | PNP/NPN, parametrizável | Tipo de saída configurável. |
| Saída | Abertura/fechamento, parametrizável | Modo de saída configurável. |
| Ajuste de fábrica | Função elétrica PNP; saída normalmente aberta; ponto de acionamento 100 Imp/min; OUT2: saída de impulso | Configuração padrão informada; pode diferir da parametrização aplicada na instalação. |
| Frequência de comutação DC | < 500 Hz | Limite especificado para comutação DC. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Valor máximo informado para a saída. |
| Corrente máxima constante da saída de comutação DC (OUT1) | 250 mA | Limite de corrente contínua informado para OUT1. |
| Corrente máxima constante da saída de comutação DC (OUT2) | 100 mA | Limite de corrente contínua informado para OUT2. |
| Retardo de partida | 0...15 s; passos de 1 s; padrão de 10 s | Faixa configurável e ajuste padrão declarados. |
| Precisão e desvios | ||
|---|---|---|
| Histerese | 10 % de Sr / 10...30 % de Sp | Valores de histerese informados na ficha; Sr e Sp são mantidos conforme a notação do fabricante. |
| Repetibilidade IO-Link | 1 % do valor da faixa de medição final | Referência de repetibilidade especificada para IO-Link. |
| Derivação de temperatura | ± 10 % do valor da faixa de medição final | Desvio relacionado à temperatura conforme ficha. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação declarada. |
| Revisão IO-Link | 1.1 | Revisão de protocolo informada. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e classe de transferência declaradas. |
| SDCI-Padrão | IEC 61131-9 | Padrão informado para SDCI/IO-Link. |
| Device ID | 1444 | Identificador declarado na ficha. |
| Conexão elétrica | 1 x M12; codificação A; 4 contatos dourados | Tipo de conector, codificação e contatos informados. |
| Característica dos contatos | Contatos banhados a ouro | Característica especial declarada. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -20...60 °C | Faixa de temperatura ambiente de operação informada. |
| Grau de proteção | IP 67 | Classificação declarada; não implica adequação a condições além das definidas pelo fabricante. |
| Aprovações | BVS 17 ATEX E 112 X; IECEx BVS 17.0094X | Aprovações informadas na ficha. |
| Identificação ATEX | II 3D Ex tc IIIC T80°C Dc | Marcação declarada; avaliar a adequação à classificação da área e às condições da instalação. |
| MTTF | 471 anos | Valor informado na ficha; não representa garantia nem vida útil garantida. |
| Dados mecânicos | ||
|---|---|---|
| Designação da rosca | M18 x 1 | Rosca do invólucro. |

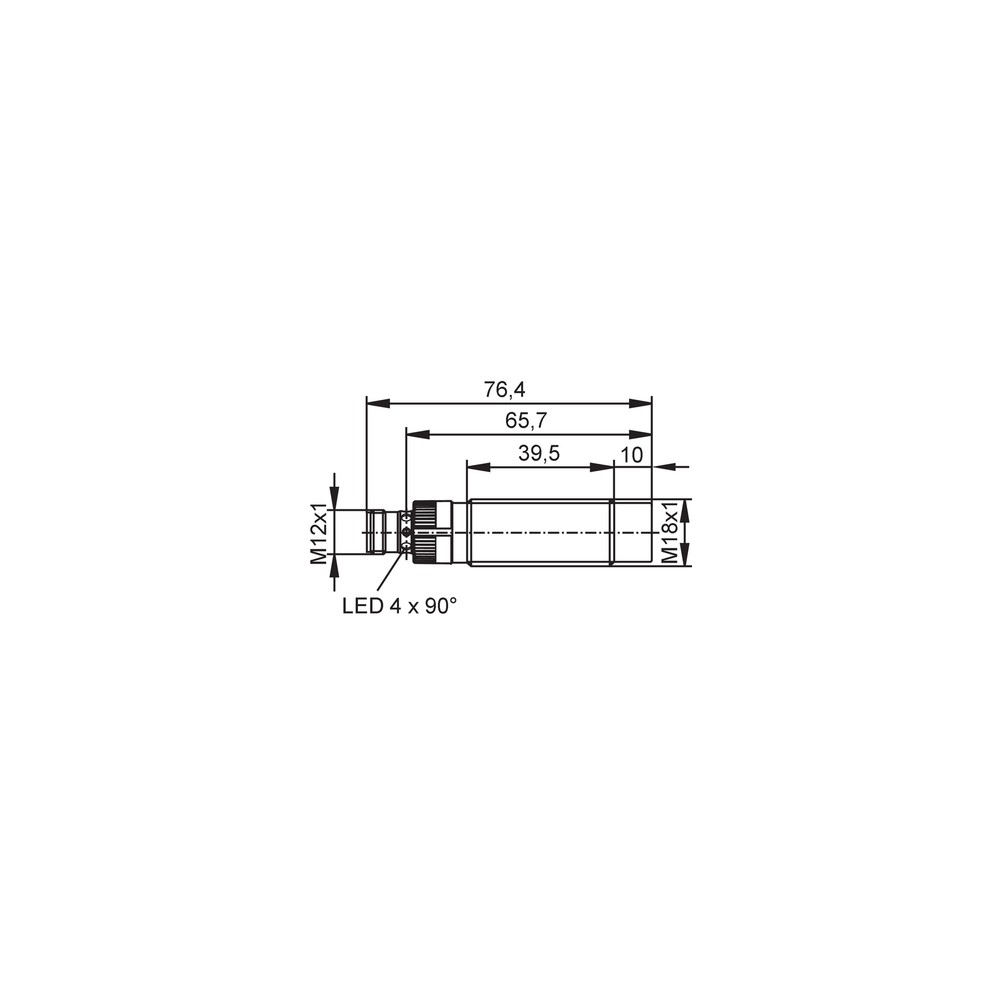

| Dimensões | M18 x 1 / comprimento L = 76,4 mm | Dimensões indicadas na descrição técnica. |
| Tipo de montagem | Não embutido | Condição de instalação declarada. |
| Invólucro | Forma construtiva de roscas | Construção mecânica indicada. |
| Materiais do invólucro e porcas | Aço inoxidável 1.4404 / 316L | Material declarado para invólucro e porcas de fixação. |
| Material da face ativa | PA | Material informado para a face ativa. |
| Material da janela dos LEDs | PEI | Material informado para a janela dos LEDs. |
| Torque máximo de aperto | 35 Nm | Limite máximo informado para o aperto. |
| Peso | 75 g | Massa indicada nos dados do produto. |
| Displays e elementos de operação | ||
|---|---|---|
| LED de operação | 4 x LED verde | Indicação visual de operação informada. |
| LED de saída de comutação | 4 x LED amarelo | Indicação visual de estado da saída informada. |
| LED de mensagem de erro | 4 x LED vermelho | Indicação visual de erro informada. |
| Acessórios incluídos e classificação | ||
|---|---|---|
| Acessórios incluídos | 2 porcas de fixação | Conteúdo incluído informado na ficha. |
| NCM | 9029.10.90 | Classificação fiscal informada; não é característica de desempenho técnico. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Instalação com alimentação de 10...30 V DC e conexão M12 codificação A compatível | ✓ | Essas condições correspondem aos dados elétricos e à conexão informados na ficha. |
| Sistema que utiliza IO-Link 1.1 e comunicação COM2 a 38,4 kBaud | ✓ | A ficha declara IO-Link revisão 1.1 e tipo de transferência COM2 (38,4 kBaud); a compatibilidade com o mestre específico deve ser confirmada. |
| Montagem embutida | ✗ | A ficha especifica montagem não embutida. |
| Aplicação com velocidade fora da faixa de medição de 1...32000 Imp/min | ✗ | O valor está fora da faixa de medição declarada. |
| Integração com controlador ou motor de modelo específico sem validação dos sinais e parâmetros | ✗ | A ficha não fornece uma lista de dispositivos específicos compatíveis; conferir requisitos elétricos e configuração do sistema. |
INSTALAÇÃO
Como instalar o DI604A IFM — Unidade de avaliação compacta para monitoramento de velocidade, M18 x 1, PNP/NPN, alcance de detecção de 8 mm e IO-Link
- Confirme no datasheet se a faixa de medição, alimentação, saída e comunicação atendem aos requisitos da aplicação.
- Verifique o espaço e a montagem mecânica para rosca M18 x 1 não embutida e respeite o torque máximo de aperto informado de 35 Nm.
- Instale o equipamento considerando o alcance de detecção de 8 mm e os fatores de correção do material do alvo indicados na ficha.
- Conecte o cabo ou componente correspondente à conexão M12, codificação A, e confirme a pinagem no datasheet oficial antes de energizar.
- Alimente com 10...30 V DC e configure PNP/NPN, abertura/fechamento, ponto de acionamento e parâmetros IO-Link conforme o sistema.
- Após a instalação, valide a leitura de velocidade e o estado das saídas; use os LEDs de operação, saída e erro como indicação de diagnóstico.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Não há indicação de operação ou a unidade não responde. | Alimentação ausente, polaridade invertida ou tensão fora da faixa especificada. | Meça a alimentação nos terminais e confirme 10...30 V DC; confira a ligação conforme o datasheet e observe os LEDs. |
| A velocidade não é detectada ou a leitura parece inconsistente. | Alvo fora do alcance de detecção, montagem incompatível com a condição não embutida ou influência do material do alvo. | Confira a distância de detecção de 8 mm, a montagem e o fator de correção correspondente ao material; valide a faixa medida. |
| A saída não comuta no ponto esperado. | Parâmetros de saída, tipo PNP/NPN, modo abertura/fechamento ou ponto de acionamento configurados de forma diferente da necessidade. | Leia a parametrização pelo sistema de controle ou IO-Link e compare-a com a configuração esperada; considere que o padrão informado é PNP, normalmente aberto e 100 Imp/min. |
| O mestre não estabelece comunicação IO-Link. | Configuração de porta, cabeamento ou parâmetros de comunicação incompatíveis com IO-Link COM2. | Confirme a conexão M12 codificação A, a configuração do mestre para IO-Link e COM2 (38,4 kBaud), e verifique o Device ID 1444. |
