- Referência do fabricante: DI6005
- EAN: 4021179339629
- NCM do produto: 90291090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

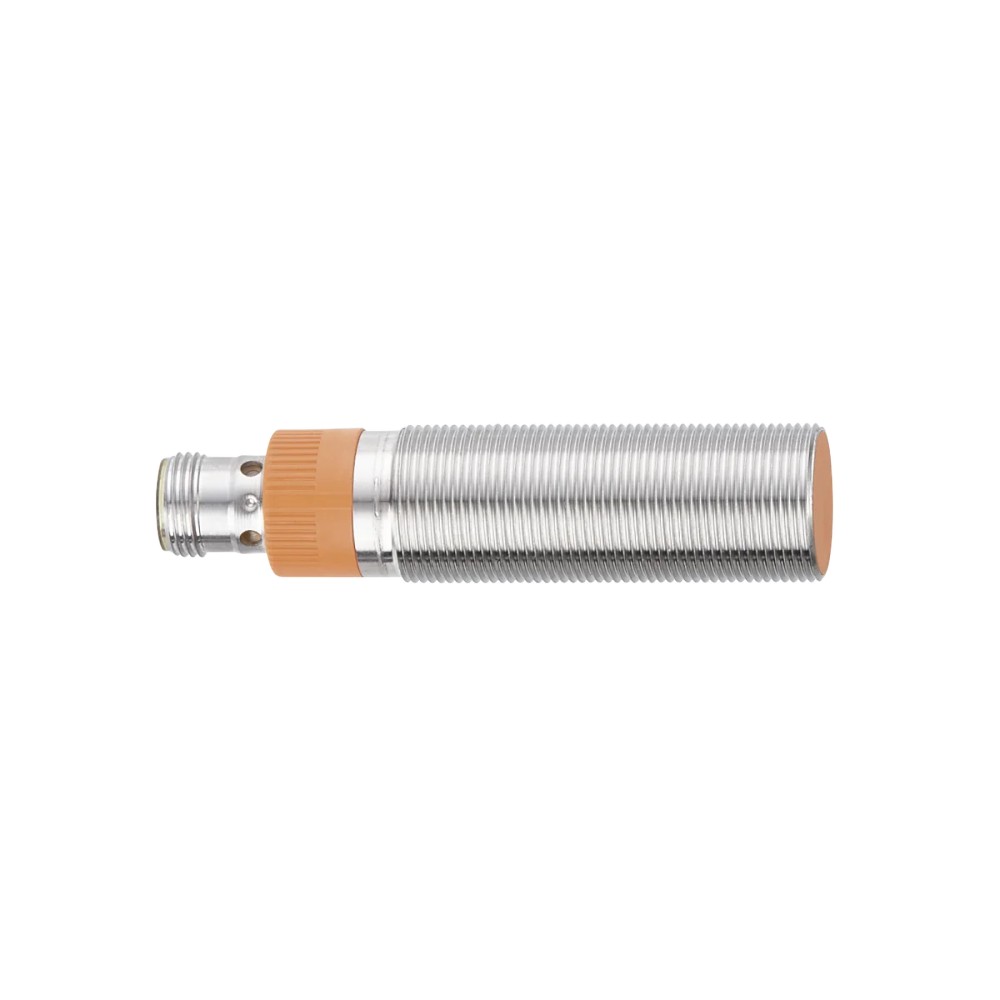

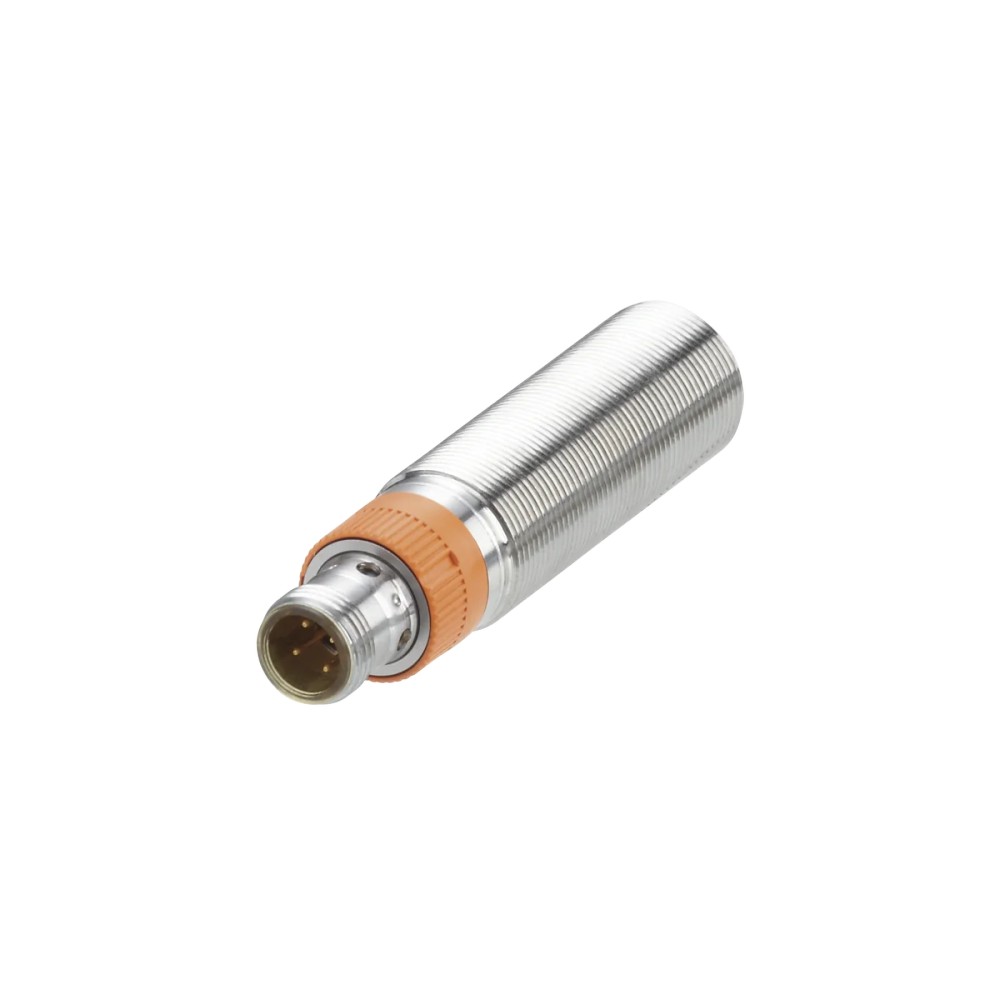

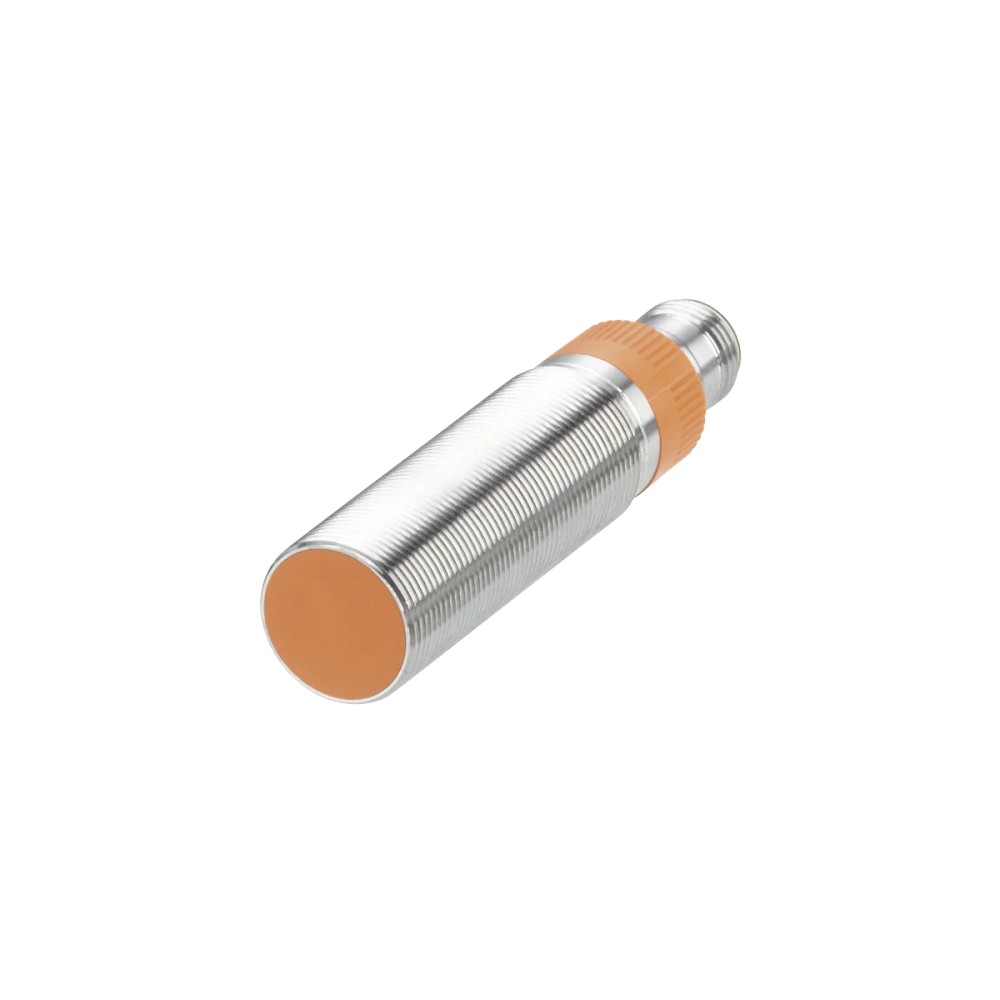

Sobre o DI6005 IFM — Unidade de avaliação compacta para monitoramento da velocidade de rotação, M18 x 1, PNP/NPN, IO-Link
A DI6005 é uma unidade compacta de avaliação indutiva para monitorar a velocidade de rotação e avaliar movimentos rotativos ou lineares quanto a valor nominal excedido e bloqueio. Possui alcance de medição de 1 a 32.000 Imp/min, distância de detecção de 7 mm e saída PNP/NPN parametrizável. A comunicação IO-Link permite acesso a dados de processo e funções acíclicas; a unidade também pode operar em modo SIO.
PRINCIPAIS ESPECIFICAÇÕES
| Função | Monitoramento da velocidade de rotação e avaliação de movimentos rotativos e lineares |
| Princípio de medição | Indutivo |
| Alcance de medição | 1...32.000 Imp/min |
| Alcance de ajuste | 3...24.000 Imp/min |
| Distância de detecção | 7 mm |
| Saída | PNP/NPN parametrizável; OUT1 e OUT2 configuráveis conforme ficha |
| Comunicação | IO-Link 1.1; também opera em modo SIO |
| Conexão elétrica | M12, codificação A, 4 contatos |

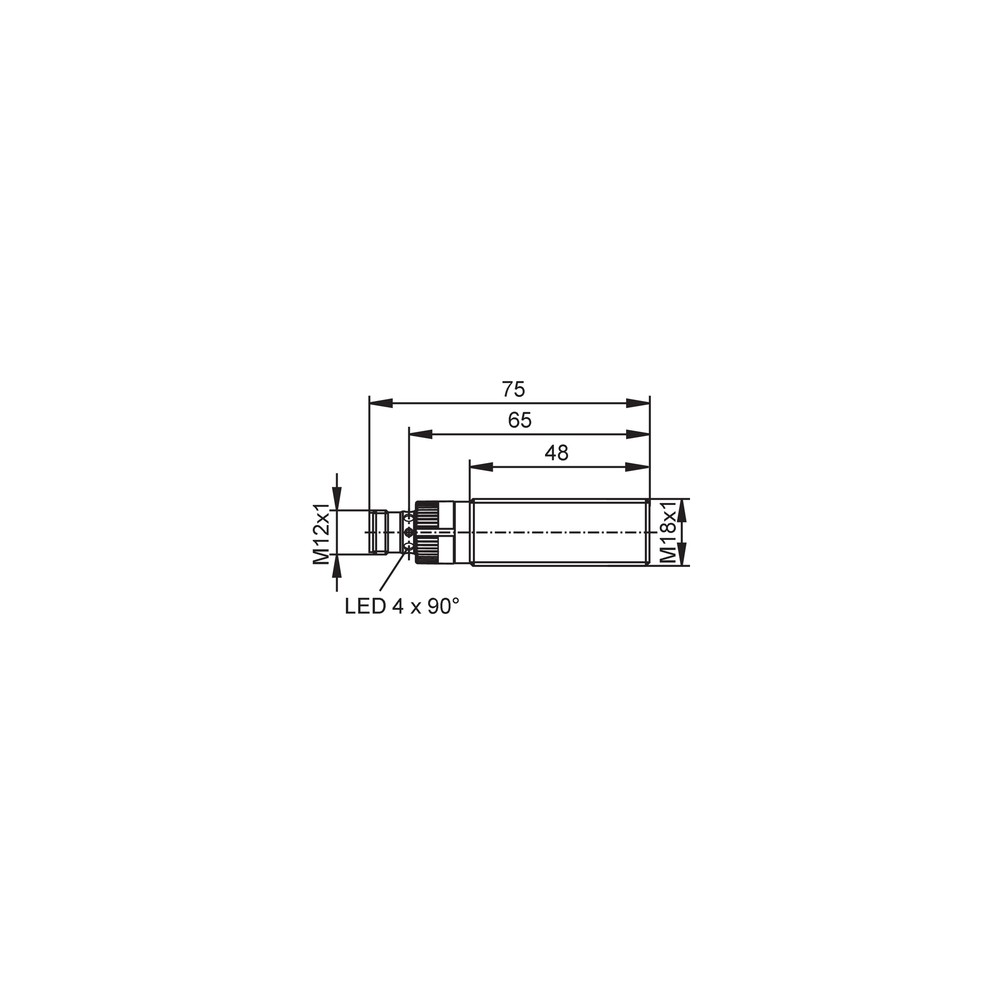

| Dimensões e montagem | M18 x 1; comprimento 75 mm; montagem embutida |
| Proteção e temperatura | IP65, IP66, IP67, IP68, IP69K; -25...85 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de velocidade de movimentos rotativos ou lineares dentro do alcance de medição especificado.
- Aplicações que avaliam velocidade em relação a um valor nominal excedido ou a uma condição de bloqueio.
- Instalações que atendam à detecção indutiva de 7 mm e à montagem embutida em rosca M18 x 1.
- Sistemas que utilizem saída PNP/NPN parametrizável ou IO-Link, com alimentação dentro da faixa especificada.
⚠ Considere outro se precisa de:
- Não selecionar quando a velocidade necessária estiver fora do alcance de medição de 1...32.000 Imp/min ou do alcance de ajuste de 3...24.000 Imp/min.
- Não utilizar como sensor de distância para alvos além da distância de detecção especificada de 7 mm.
- Não conectar diretamente a sistemas que exijam conexão elétrica diferente de M12 codificação A, 4 contatos, sem validar a interface elétrica e a adaptação necessária.
- Não presumir que a saída de impulso substitui uma avaliação externa dos pulsos: a ficha indica avaliação externa dos pulsos de amortecimento.
APLICAÇÕES E USO
- Aplicação comprovada: monitoramento indutivo da velocidade de rotação e avaliação de movimentos rotativos ou lineares quanto a valor nominal excedido e bloqueio, conforme descrição funcional do fabricante.
- Aplicação condicionada: integração em máquina com master IO-Link classe A para leitura dos dados cíclicos e funções acíclicas indicadas; confirmar configuração do master e do dispositivo.
- Aplicação condicionada: uso em controle por saída de comutação em modo SIO, respeitando a configuração PNP/NPN, a pinagem e os limites elétricos especificados.
- Aplicação dependente do alvo: considerar distância de detecção de 7 mm e fatores de correção declarados para aço inoxidável, latão, alumínio e cobre; a ficha não detalha outros materiais.
- Limitação: ponto de ajuste dentro do alcance configurável de 3...24.000 Imp/min; não confundir com a faixa de medição de 1...32.000 Imp/min.
- Limitação: avaliar externamente os pulsos de amortecimento quando a saída de impulso for utilizada, conforme orientação funcional da ficha.
COMO ESCOLHER
Antes de comprar o DI6005 IFM — Unidade de avaliação compacta para monitoramento da velocidade de rotação, M18 x 1, PNP/NPN, IO-Link, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e função | ||
|---|---|---|
| Produto | Unidade de avaliação compacta para monitoramento da velocidade de rotação | Identificação funcional informada pelo fabricante. |
| Marca e modelo | ifm DI6005 | Modelo correspondente ao SKU e part number DI6005. |
| GTIN | 4021179339629 | Identificador comercial do produto. |
| Princípio de medição | Indutivo | Princípio especificado para detecção. |
| Aplicação funcional | Avaliação de movimentos rotativos e lineares quanto a valor nominal excedido e bloqueio | Finalidade descrita na ficha do produto. |
| Tipo de construção | Compacta | Característica construtiva informada no anúncio. |
| Faixa de medição e ajuste | ||
|---|---|---|
| Alcance de medição | 1...32.000 Imp/min | Faixa de medição especificada. |
| Alcance de ajuste | 3...24.000 Imp/min | Faixa disponível para ajuste; não confundir com o alcance de medição. |
| Alcance de detecção | 7 mm | Distância de detecção declarada. |
| Frequência máxima de amortecimento | 60.000 Imp/min | Limite informado para frequência de amortecimento. |
| Ponto de acionamento de fábrica | 100 Imp/min | Ajuste de fábrica indicado na ficha; confirmar a parametrização efetiva antes de operar. |
| Retardo de partida | 0...15 s; passos de 1 s; padrão 10 s | Parâmetro de retardo de partida informado. |
| Retardo de partida IO-Link | 0...30 s; passos de 100 ms; padrão 10 s | Parâmetro de retardo de partida associado à configuração IO-Link. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 15 mA | Consumo informado na ficha. |
| Classe de proteção elétrica | II | Classificação elétrica informada. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada pelo fabricante. |
| Proteção contra sobrecarga | Sim | Proteção declarada para a saída. |
| Proteção contra curto-circuitos | Sim | Proteção declarada para a saída. |
| Compatibilidade eletromagnética | EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B | Ensaios e classe EMC listados na ficha. |
| Certificação UL | cULus; aprovação A041; arquivo E174191; Ta -25...70 °C; enclosure Type 1; fontes Limited Voltage/Current | Dados de aprovação UL conforme ficha; condições de temperatura e alimentação indicadas nessa certificação. |
| Entradas, saídas e proteção elétrica | ||
|---|---|---|
| Função elétrica | PNP/NPN, parametrizável | Tipo de saída selecionável conforme configuração. |
| Configuração de fábrica | PNP; normalmente aberto; OUT2 como saída de impulso | Ajuste padrão informado pelo fabricante. |
| OUT1 | Sinal de comutação; IO-Link/saída de comutação | Função indicada para o pino 4, conforme modo de operação. |
| OUT2 | Saída de impulso ou saída de comutação, parametrizável | Função indicada para o pino 2. |
| Corrente constante máxima OUT1 | 250 mA | Limite máximo informado para saída de comutação DC OUT1. |
| Corrente constante máxima OUT2 | 100 mA | Limite máximo informado para saída de comutação DC OUT2. |
| Queda de tensão máxima da saída DC | 2,5 V | Valor máximo declarado para a saída de comutação DC. |
| Frequência de comutação DC | < 500 Hz | Limite de frequência de comutação especificado. |
| Avaliação da saída de impulso | Avaliação externa dos pulsos de amortecimento | A ficha requer avaliação externa dos pulsos de amortecimento. |
| Conexões e pinagem | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Conector especificado para ligação elétrica. |
| Pinagem pino 1 | L+ | Alimentação positiva. |
| Pinagem pino 2 | OUT2: saída de impulso/saída de comutação | Função conforme parametrização. |
| Pinagem pino 3 | L- | Alimentação negativa. |
| Pinagem pino 4 | OUT1: IO-Link/saída de comutação | Função conforme modo de operação. |
| Interfaces e dados de processo | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital especificada. |
| Revisão IO-Link | 1.1 | Versão indicada na ficha. |
| Padrão SDCI | IEC 61131-9 | Norma de comunicação indicada. |
| Tipo de transferência | COM2, 38,4 kBaud | Taxa e modo de transferência IO-Link. |
| Classe de master port exigida | A | Requisito para conexão a master IO-Link. |
| Modo SIO | Sim | Operação SIO disponível. |
| DeviceID padrão | 1444 | Identificador padrão do dispositivo. |
| Tempo mínimo do ciclo do processo | 3,7 ms | Tempo mínimo especificado para ciclo do processo. |
| Dados cíclicos | Valor do processo: 32 bit; estado do dispositivo: 4 bit; informação de comutação binária: 2 bit | Conteúdo de processo cíclico informado. |
| Funções acíclicas | Ativador de contador de ciclos; contador de horas de operação; temperatura interna; indicação específica da aplicação | Dados e funções acíclicas listados na ficha. |
| Perfil IO-Link | Smart Sensor - SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel; Common - I&D Identification and Diagnosis, Function Locator, Function ProductURI | Perfil e funções comuns especificados. |
| Repetibilidade IO-Link | 1% do valor da faixa de medição final | Referência de repetibilidade declarada para IO-Link. |
| Precisão, desvios e parâmetros | ||
|---|---|---|
| Histerese (% de Sp) | 10...30 | Faixa de histerese declarada em relação a Sp. |
| Histerese (% de Sr) | 10 | Valor de histerese declarado em relação a Sr. |
| Derivação de temperatura | ±10% do valor da faixa de medição final | Desvio térmico informado. |
| Fator de correção por material | Aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4 | Fatores informados para os materiais indicados; considerar ao avaliar a detecção. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25...85 °C | Faixa de operação ambiente indicada. |
| Grau de proteção | IP65, IP66, IP67, IP68, IP69K | Graus de proteção listados pelo fabricante; a adequação depende das condições reais de instalação. |
| Resistência a choque | EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos | Condição de ensaio declarada. |
| Resistência duradoura a choque | EN 60068-2-27; 42 g, 6 ms; 4.000 choques em cada direção dos 3 eixos | Condição de ensaio declarada. |
| Resistência a vibração | EN 60068-2-6 Fc; 20 g, 10...3.000 Hz; 50 ciclos, 1 oitava/minuto, em 3 eixos | Condição de ensaio declarada. |
| Alteração rápida de temperatura | EN 60068-2-14 Na; TA -25 °C, TB 80 °C; t1 30 min, t2 <10 s; 50 ciclos | Condição de ensaio térmico declarada. |
| Névoa salina | EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste | Ensaio de névoa salina informado. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Rosca | M18 x 1 | Dimensão de conexão mecânica. |
| Comprimento | 75 mm | Comprimento total informado. |
| Montagem | Embutida | Método de montagem indicado. |
| Torque máximo de aperto | 35 Nm | Limite máximo de torque informado. |
| Invólucro | Aço inoxidável 1.4404 / 316L | Material de invólucro declarado. |
| Face ativa | PBT | Material indicado para a face ativa. |
| Janela dos LEDs | PEI | Material indicado para a janela dos LEDs. |
| Porcas de fixação | Aço inoxidável 1.4404 / 316L | Material especificado para as porcas. |
| Peso | 54,6 g | Peso informado no dataset. |
| Contatos | Banhados a ouro | Característica especial indicada na ficha. |
| Porcas incluídas | 2 x M18 | Acessórios informados como incluídos. |
| Displays e diagnóstico | ||
|---|---|---|
| Indicador de operação | 4 x LED verde | Indicação visual de operação. |
| Indicador de saída de comutação | 4 x LED amarelo | Indicação visual de estado da saída. |
| Indicador de mensagem de erro | 4 x LED vermelho | Indicação visual de erro. |
| Dados comerciais e classificação | ||
|---|---|---|
| Unidades por embalagem | 1 peça | Quantidade indicada por embalagem. |
| NCM | 9029.10.90 | Classificação fiscal informada. |
| MTTF | 471 anos | Valor de MTTF informado no dataset; não representa garantia nem vida útil assegurada. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de movimento rotativo ou linear dentro de 1...32.000 Imp/min, com alvo detectável a até 7 mm | ✓ | A ficha especifica princípio indutivo, função de avaliação de movimentos rotativos e lineares e o alcance de medição indicado. |
| Integração a master IO-Link de classe de porta A | ✓ | A ficha especifica IO-Link 1.1 e classe de master port exigida A. |
| Operação em sistema de controle usando modo SIO | ✓ | A ficha informa modo SIO disponível e saídas de comutação parametrizáveis. |
| Ponto de ajuste acima de 24.000 Imp/min | ✗ | O alcance de ajuste informado é 3...24.000 Imp/min, ainda que o alcance de medição se estenda a 32.000 Imp/min. |
| Instalação que exija distância de detecção superior a 7 mm | ✗ | A distância de detecção especificada é 7 mm; a ficha não declara alcance maior. |
| Conexão mecânica diferente de M18 x 1 | ✗ | A conexão mecânica especificada é rosca M18 x 1; a compatibilidade com outra rosca não está indicada. |
| Ambiente dentro da faixa de -25...85 °C e com grau de proteção aplicável à instalação | ✓ | A ficha informa temperatura ambiente de -25...85 °C e graus IP65, IP66, IP67, IP68 e IP69K; a adequação depende das condições efetivas de instalação. |
INSTALAÇÃO
Como instalar o DI6005 IFM — Unidade de avaliação compacta para monitoramento da velocidade de rotação, M18 x 1, PNP/NPN, IO-Link
- Confirme que a aplicação requer monitoramento de movimento rotativo ou linear e que o ponto de operação está dentro das faixas especificadas.
- Verifique a compatibilidade mecânica da rosca M18 x 1, o alojamento para montagem embutida e a distância de detecção de 7 mm.
- Instale o dispositivo sem exceder o torque máximo de aperto de 35 Nm.
- Conecte ao M12 codificação A de 4 contatos, respeitando a pinagem: 1 L+, 2 OUT2, 3 L-, 4 OUT1.
- Alimente com 10...30 V DC e selecione a configuração PNP/NPN e as funções de saída adequadas à aplicação.
- Se usar IO-Link, conecte a master classe A e valide os parâmetros; se usar saída de impulso, providencie a avaliação externa indicada na ficha.
ACESSÓRIOS
- 2 porcas de fixação M18
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A velocidade indicada ou a comutação não corresponde ao movimento observado. | Alvo fora da distância de detecção, fator de correção do material ou ponto de ajuste/configuração incompatível com a condição de processo. | Verifique a distância entre sensor e alvo, identifique o material e seu fator de correção e confira se o ponto configurado está entre 3 e 24.000 Imp/min. |
| A unidade não comunica com o master IO-Link. | Master sem porta classe A, ligação incorreta dos pinos ou configuração de comunicação incompatível. | Confirme classe A, alimentação nos pinos 1 e 3, ligação IO-Link no pino 4 e parâmetros IO-Link 1.1/COM2 conforme a configuração do sistema. |
| A saída não muda de estado ou o controlador recebe lógica invertida. | Configuração PNP/NPN, normalmente aberto/fechado ou atribuição de OUT1/OUT2 diferente da esperada. | Confira a parametrização do dispositivo e a pinagem do conector; compare com o estado de fábrica informado e com a entrada do controlador. |
| Não há pulsos utilizáveis na entrada de avaliação externa. | OUT2 não está configurada como saída de impulso, ligação incorreta ou ausência de avaliação externa dos pulsos de amortecimento. | Verifique a parametrização de OUT2, o sinal no pino 2 e a presença/configuração do equipamento externo de avaliação. |
