Unidade de Avaliação IFM DI521A

Pré-visualizar: DI521A IFM - Unid. Aval. Veloc. IFM Monitor. Rotação/Bloqueio M30 PNP 10mm 10-36V

DI521A IFM - Unid. Aval. Veloc. IFM Monitor. Rotação/Bloqueio M30 PNP 10mm 10-36V

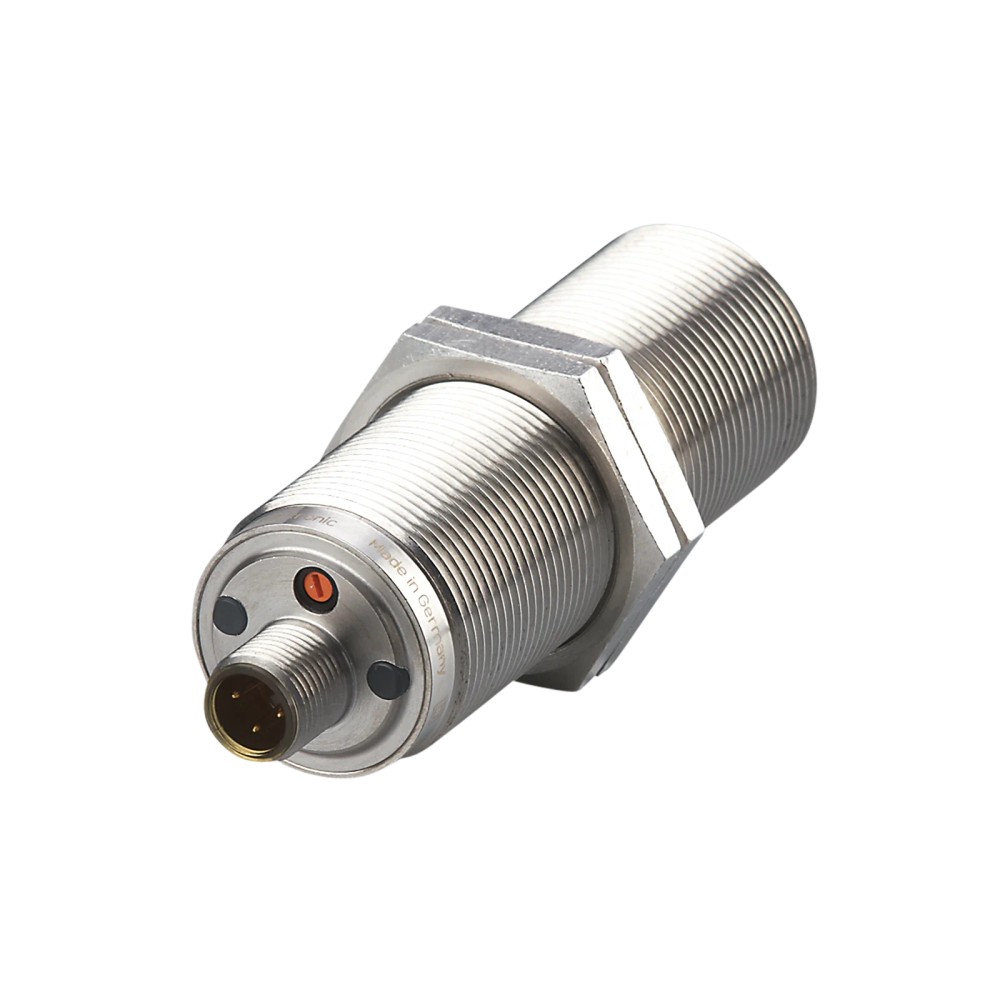

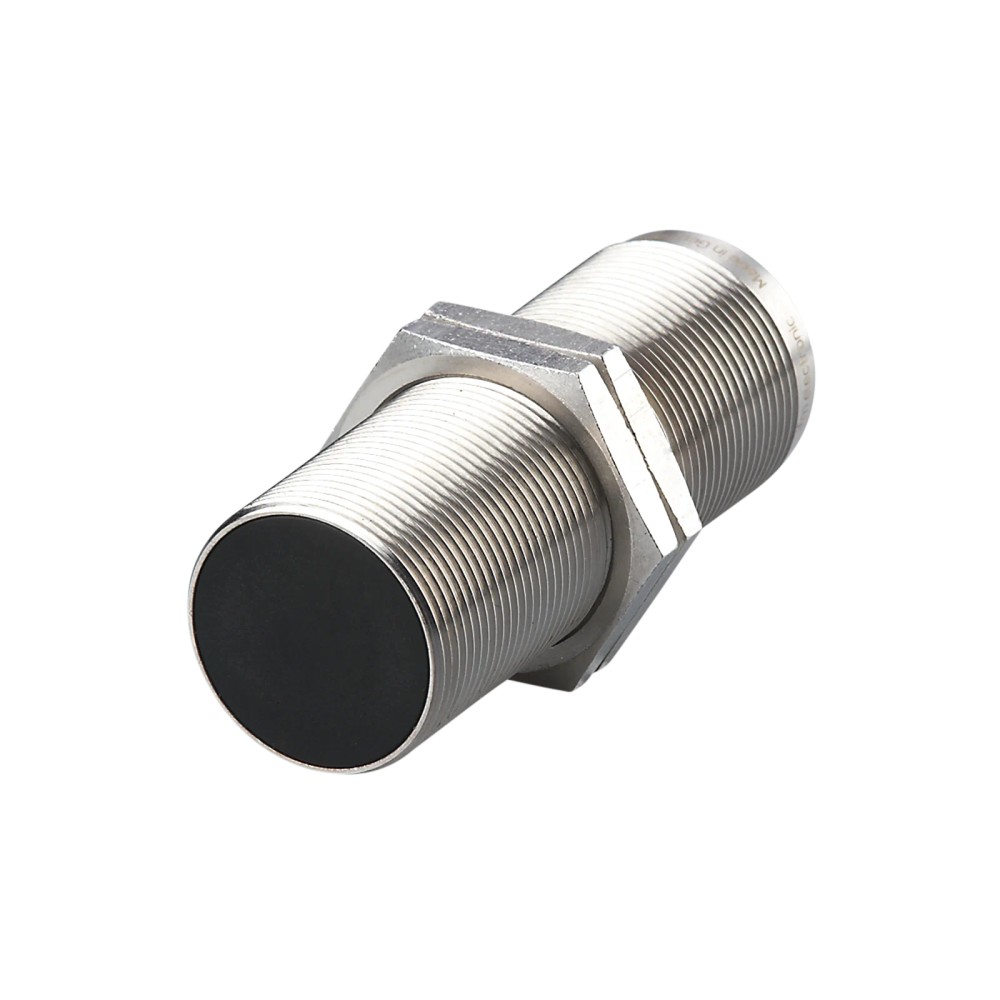

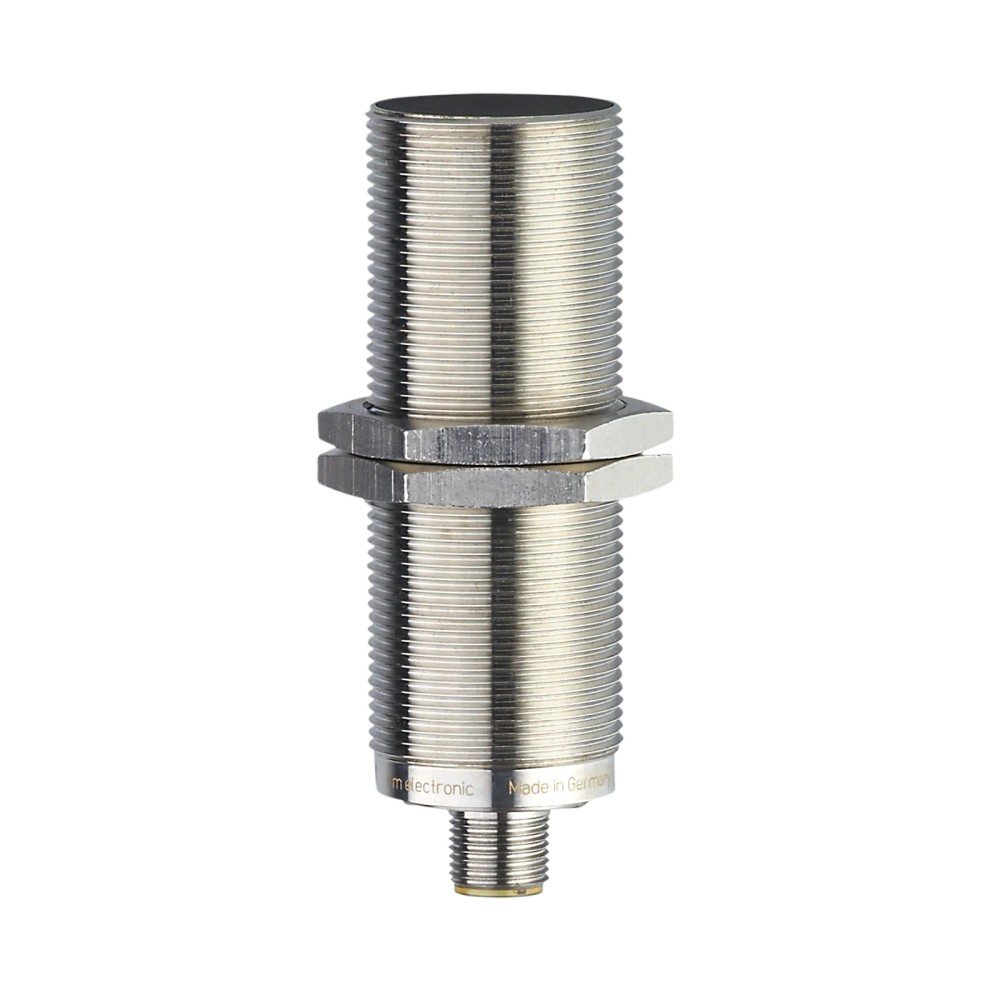

Imagem meramente ilustrativa

R$ 1.941,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DI521A
EAN: 4021179308052
NCM do produto: 90291090

Destaques do Produto Função Monitoramento...mais

Fechar menu

Saiba mais sobre: "DI521A IFM - Unid. Aval. Veloc. IFM Monitor. Rotação/Bloqueio M30 PNP 10mm 10-36V"

Destaques do Produto

Função

Monitoramento de velocidade e avaliação de valor nominal excedido

Faixa de ajuste

5...3600 Imp/min

Saída elétrica

PNP, normalmente aberta; corrente máxima 250 mA

Alimentação

10...36 V DC

Conexão

M12, codificação A, 3 contatos

Montagem

Rosca M30 x 1,5; embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o DI521A IFM – Unidade de avaliação compacta para monitoramento da velocidade de rotação, M30 x 1,5, PNP, 10 mm, 10–36 V DC

A IFM DI521A é uma unidade compacta para monitorar a velocidade de movimentos rotativos e lineares e avaliar quando o valor nominal é excedido. Possui princípio de medição indutivo, saída PNP normalmente aberta e alcance de detecção de 10 mm. Seu ajuste de velocidade abrange 5 a 3600 Imp/min, com alimentação de 10 a 36 V DC e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Função	Monitoramento da velocidade de rotação
Princípio de medição	Indutivo
Alcance de detecção	10 mm
Faixa de ajuste	5...3600 Imp/min
Saída	1 saída PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos
Rosca e comprimento	M30 x 1,5; 92,3 mm
Grau de proteção	IP 65 e IP 67
Temperatura ambiente	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requerem avaliação simples de movimentos rotativos ou lineares em relação ao valor nominal excedido, com possibilidade de bloqueio.
Instalações compatíveis com alimentação de 10...36 V DC, saída PNP normalmente aberta e carga dentro do limite de 250 mA.
Montagem embutida em alojamento roscado M30 x 1,5, respeitando a distância de trabalho de 0...8,1 mm.

⚠ Considere outro se precisa de:

Não selecionar quando a faixa necessária de ajuste estiver fora de 5...3600 Imp/min.
Não conectar diretamente a circuitos que exijam saída diferente de PNP normalmente aberta ou corrente de saída superior a 250 mA.
Não aplicar fora da faixa de temperatura ambiente de -25...60 °C ou sem verificar a adequação da instalação às condições ambientais e ao grau de proteção informado.

APLICAÇÕES E USO

Uso explicitamente descrito: avaliação simples de movimentos rotativos e lineares em relação a um valor nominal excedido, com função de bloqueio.
Pode ser considerada em sistemas que ajustem a velocidade dentro de 5...3600 Imp/min e aceitem saída PNP normalmente aberta; esta adequação é uma possibilidade baseada nos parâmetros, não uma aplicação específica validada na ficha.
Para instalação, considerar temperatura ambiente de -25...60 °C, montagem embutida e distância de trabalho especificada de 0...8,1 mm. A ficha não identifica um motor, máquina ou processo específico compatível.
O efeito do material do alvo deve ser considerado pelos fatores de correção listados; a ficha não fornece condições detalhadas de montagem para cada material.

COMO ESCOLHER

Antes de comprar o DI521A IFM – Unidade de avaliação compacta para monitoramento da velocidade de rotação, M30 x 1,5, PNP, 10 mm, 10–36 V DC, verifique estes pontos:

Escolha a DI521A quando

A aplicação exigir monitoramento de velocidade com faixa ajustável de 5...3600 Imp/min, detecção indutiva, saída PNP normalmente aberta e montagem roscada M30 x 1,5.

Avalie outra configuração quando

O sistema exigir saída distinta de PNP normalmente aberta, corrente superior a 250 mA, alimentação fora de 10...36 V DC ou ajuste fora da faixa indicada. Confirme no datasheet do fabricante os requisitos da aplicação e do circuito de comando.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	DI521A	Código do produto IFM.
Marca	IFM / ifm electronic	Fabricante informado no anúncio.
Função	Monitoramento da velocidade de rotação	Função indicada para o produto.
Aplicação declarada	Avaliação simples de movimentos rotativos e lineares quanto ao valor nominal excedido; bloquear	Descrição de aplicação fornecida no cadastro do produto.
Tipo de produto	Unidade de avaliação compacta para monitoramento da velocidade de rotação	Designação do produto no cadastro técnico.
Categoria	Sensores / Unidade de avaliação	Classificação do produto no catálogo.

Dados elétricos
Tensão nominal DC	10...36 V	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada.
Proteção contra inversão de polaridade	Sim	Recurso informado para proteção elétrica.
Proteção contra curto-circuitos	Sim	Recurso informado para a saída.
Proteção contra sobrecarga	Sim	Recurso informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.

Entradas e saídas
Função elétrica / saída	PNP, normalmente aberta	Tipo e estado de saída indicados no anúncio e na ficha.
Quantidade de saídas	1	Número de saídas informado.
Corrente máxima de pico da saída	250 mA	Limite máximo informado para a corrente de pico.
Corrente máxima constante da saída de comutação DC	250 mA	Limite máximo contínuo indicado.
Conexão elétrica	1 x M12; codificação A; 3 contatos	Conector e configuração descritos na ficha; pinagem não detalhada nos dados fornecidos.

Faixa de medição e ajuste
Princípio de medida	Indutivo	Princípio de detecção declarado.
Alcance de detecção	10 mm	Alcance nominal indicado.
Distância de trabalho	0...8,1 mm	Faixa de distância de trabalho informada.
Alcance de ajuste	5...3600 Imp/min	Faixa de ajuste do ponto de comutação.
Frequência máxima de amortecimento	18000 Imp/min	Limite informado para frequência de amortecimento; não substitui a faixa de ajuste.
Distância de comutação ajustável	Não	A ficha indica que a distância de comutação não é ajustável.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados conforme o material do alvo.
Ajuste do ponto de comutação	Potenciômetro de várias velocidades	Método de ajuste descrito na ficha.

Precisão e desvios
Histerese	10 % de Sr	Valor de histerese especificado em relação a Sr.

Tempos de reação
Retardo de partida	15 s	Tempo de retardo informado para a partida.

Condições ambientais e proteção
Temperatura ambiente	-25...60 °C	Faixa operacional ambiental indicada.
Temperatura de armazenamento	-25...60 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; verificar as condições de montagem e conexão no datasheet.
Norma EMC	EN 60947-5-2	Norma de referência indicada para EMC.
Norma de resistência a choques	DIN EN 60947-5-2	Norma de referência informada.
Norma de resistência a vibrações	DIN EN 60947-5-2	Norma de referência informada.
Aprovação técnica	IECEx BVS 17.0094X	Identificação de aprovação fornecida na ficha; consultar documentação oficial para condições e escopo.
Identificação ATEX	II 3D Ex tc IIIC T80°C Dc X	Marcação informada no cadastro; verificar no documento do fabricante as condições específicas de uso.

Dados mecânicos
Tipo de montagem	Embutida	Tipo de montagem indicado.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Designação da rosca	M30 x 1,5	Dimensão da rosca para instalação.
Comprimento	92,3 mm	Comprimento informado para o corpo.
Materiais do invólucro	Latão revestido especial, PA, aço inoxidável e TPE-U	Materiais listados no cadastro técnico.
Peso	264 g	Peso informado no cadastro; a variante apresenta também valor aproximado de 0,26 kg.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Displays e elementos de operação
Display de pulsos de entrada	1 x LED, amarelo	Indicador visual informado para pulsos de entrada.
Display de status de chaveamento	1 x LED, verde	Indicador visual informado para o estado de chaveamento.

Dados comerciais e rastreabilidade
SKU / Part Number	DI521A	Identificação comercial do produto.
GTIN	4021179308052	Código global de identificação informado.
NCM	9029.10.90	Classificação fiscal informada no cadastro.
MTTF	3262 anos	Valor informado no cadastro; considerar as condições e premissas especificadas pelo fabricante.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha; o produto dispõe de saída de comutação PNP, não de protocolo documentado.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos. Alimentação de 10...36 V DC; saída PNP normalmente aberta, corrente máxima de saída de 250 mA. A ficha não detalha pinagem; consulte o datasheet antes da ligação.

Processo Invólucro roscado M30 x 1,5, montagem embutida. Não há conexão de processo fluida informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de comando com entrada compatível com saída PNP normalmente aberta e corrente de saída dentro do limite especificado	✓	A ficha especifica saída PNP normalmente aberta e corrente máxima de 250 mA; confirme também a alimentação e a pinagem no datasheet.
Aplicação com velocidade ajustável entre 5 e 3600 Imp/min	✓	A faixa de ajuste documentada é 5...3600 Imp/min.
Aplicação que requer saída NPN ou saída analógica	✗	A ficha identifica saída PNP normalmente aberta e não informa saída NPN ou analógica.
Montagem em rosca M30 x 1,5 com instalação embutida	✓	A designação da rosca e o tipo de montagem embutida constam na ficha.
Alimentação fora de 10...36 V DC	✗	A tensão nominal DC informada é 10...36 V.
Aplicação acima de 3600 Imp/min na faixa de ajuste	✗	O limite superior da faixa de ajuste informada é 3600 Imp/min; a frequência máxima de amortecimento indicada é 18000 Imp/min e não amplia a faixa de ajuste.

INSTALAÇÃO

Como instalar o DI521A IFM – Unidade de avaliação compacta para monitoramento da velocidade de rotação, M30 x 1,5, PNP, 10 mm, 10–36 V DC

Confirme que a alimentação disponível está dentro de 10...36 V DC e que a entrada do equipamento de controle aceita uma saída PNP normalmente aberta.
Verifique se a instalação mecânica aceita rosca M30 x 1,5 e montagem embutida, considerando o comprimento de 92,3 mm.
Posicione o sensor em relação ao alvo respeitando a distância de trabalho de 0...8,1 mm; consulte o datasheet para detalhes de instalação.
Conecte o cabo ou acessório M12 compatível com codificação A e 3 contatos. A pinagem não está detalhada nesta ficha; valide-a no datasheet antes de energizar.
Ajuste o ponto de comutação pelo potenciômetro de várias velocidades dentro da faixa de 5...3600 Imp/min, de acordo com o processo.
Após a ligação, confira os indicadores LED de pulsos de entrada e de status de chaveamento e valide a resposta do circuito de controle.

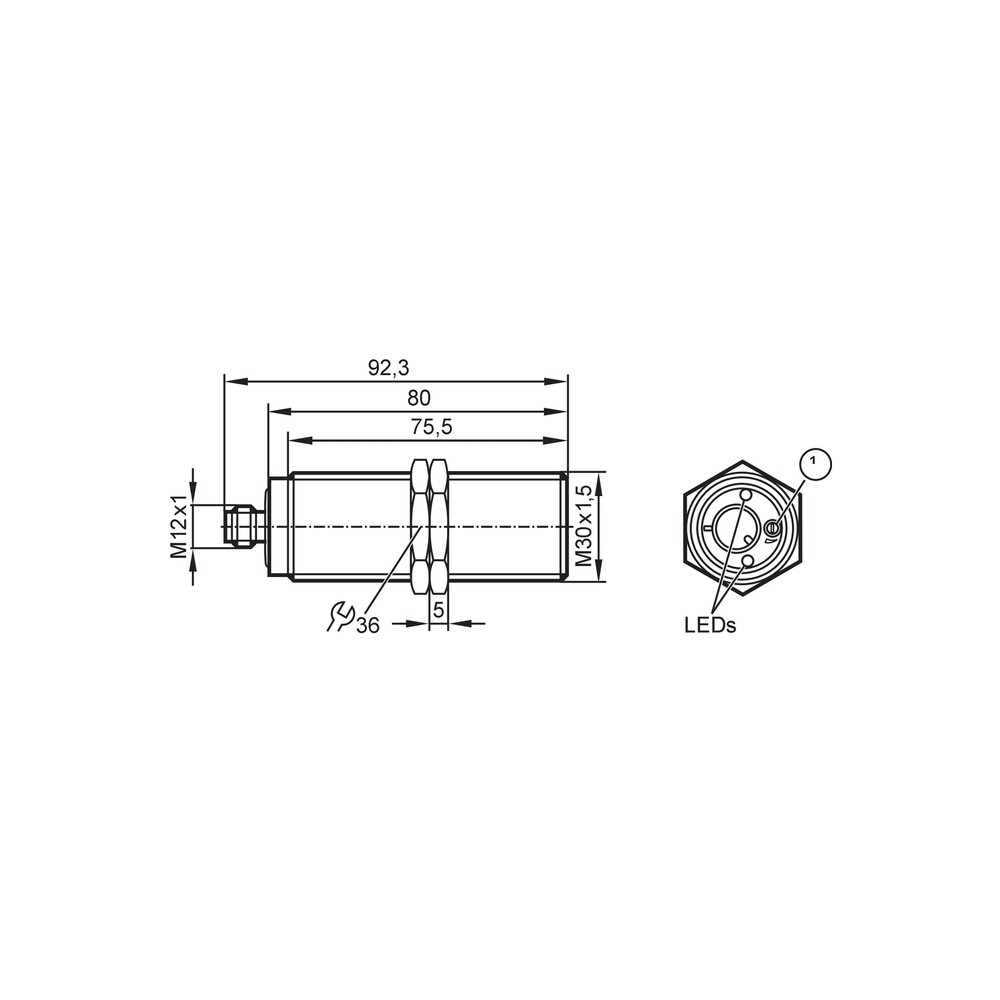

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação incluídas.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta durante a operação.	Alimentação fora da faixa, ligação incorreta ou entrada de pulsos ausente; também pode haver distância de trabalho inadequada.	Meça a alimentação nos terminais, confira a ligação M12 com o datasheet e verifique a presença de pulsos e a distância em relação ao alvo.
O ponto de comutação ocorre em velocidade diferente da esperada.	Ajuste do ponto de comutação fora do valor requerido ou consideração incorreta do fator de correção do material do alvo.	Confira a velocidade real, o ajuste pelo potenciômetro e o fator de correção correspondente ao material; compare os resultados com a faixa de 5...3600 Imp/min.
O controlador recebe um estado de saída incompatível com a entrada conectada.	A entrada do sistema pode não ser compatível com saída PNP normalmente aberta ou a conexão pode estar incorreta.	Confirme o tipo elétrico da entrada do controlador, a lógica normalmente aberta e a pinagem no datasheet antes de substituir o sensor.
A saída apresenta interrupções ou comportamento instável.	Conexão M12, alimentação ou condições de instalação podem estar causando perda de sinal; a ficha não identifica uma causa única para esse sintoma.	Inspecione o acoplamento e o cabo M12, monitore a alimentação durante a operação e confira o alinhamento e a distância de trabalho.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DI521A – português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM DI521A e para que serve?

É uma unidade compacta de avaliação para monitorar velocidade de movimentos rotativos e lineares em relação ao valor nominal excedido, com possibilidade de bloqueio. Sua detecção é indutiva.

O que acompanha o produto?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há indicação de cabo ou conector fornecido.

A saída é PNP ou NPN, e qual conexão elétrica utiliza?

A saída é PNP normalmente aberta, com conexão M12 de codificação A e 3 contatos. A pinagem deve ser confirmada no datasheet do fabricante.

Qual faixa de velocidade pode ser ajustada?

A faixa de ajuste indicada é de 5...3600 Imp/min. A frequência máxima de amortecimento informada é 18000 Imp/min e é um parâmetro distinto da faixa de ajuste.

A DI521A serve para uma entrada que exige saída NPN?

Não conforme a ficha: o produto é especificado com saída PNP normalmente aberta. Verifique se a entrada do sistema aceita PNP antes da compra.

Posso usar este modelo com alimentação de 24 V AC?

A ficha especifica alimentação de 10...36 V DC, não alimentação AC. Não conecte a uma fonte AC com base nesses dados.

O LED de saída não muda de estado: o que devo verificar antes de trocar a unidade?

Confira a alimentação DC, a presença de pulsos, a distância de trabalho e a ligação da saída PNP. Verifique também se a entrada do controlador é compatível e consulte a pinagem no datasheet.

A velocidade medida parece incorreta: devo substituir o sensor?

Antes da substituição, confira o ajuste pelo potenciômetro e o fator de correção do material do alvo. A ficha informa fatores diferentes para aço, aço inoxidável, latão, alumínio e cobre.

Como decidir entre a DI521A e outro modelo de unidade de avaliação?

Escolha a DI521A se forem compatíveis a faixa de 5...3600 Imp/min, a saída PNP normalmente aberta, a alimentação de 10...36 V DC e a montagem M30 x 1,5. Se algum desses requisitos não atender à instalação, compare a especificação do outro modelo com os requisitos do circuito e do processo.

Quais cuidados devo ter ao instalar e ajustar a unidade?

Respeite a montagem embutida M30 x 1,5 e a distância de trabalho de 0...8,1 mm. Faça a ligação M12 conforme o datasheet e ajuste o ponto de comutação dentro da faixa especificada.

GLOSSÁRIO TÉCNICO

PNP normalmente aberta

Tipo de saída de comutação PNP cujo estado de repouso é normalmente aberto, conforme a configuração indicada para a DI521A.

Imp/min

Pulsos por minuto, unidade usada para expressar a faixa de ajuste de velocidade do produto.

Referência associada ao valor de histerese especificado como 10 % de Sr.

Montagem embutida

Modo de instalação declarado para o sensor, com corpo instalado embutido na superfície de montagem. (Ref.: tipo de montagem: embutido.)

Grau de proteção IP

Classificação de proteção do invólucro indicada para condições de ingresso de elementos externos; a ficha declara IP 65 e IP 67. (Ref.: grau de proteção.)
