Unidade de Avaliação Compacta IFM DI5029 IO-Link

Pré-visualizar: DI5029 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M18 IO-Link PNP/NPN

DI5029 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M18 IO-Link PNP/NPN

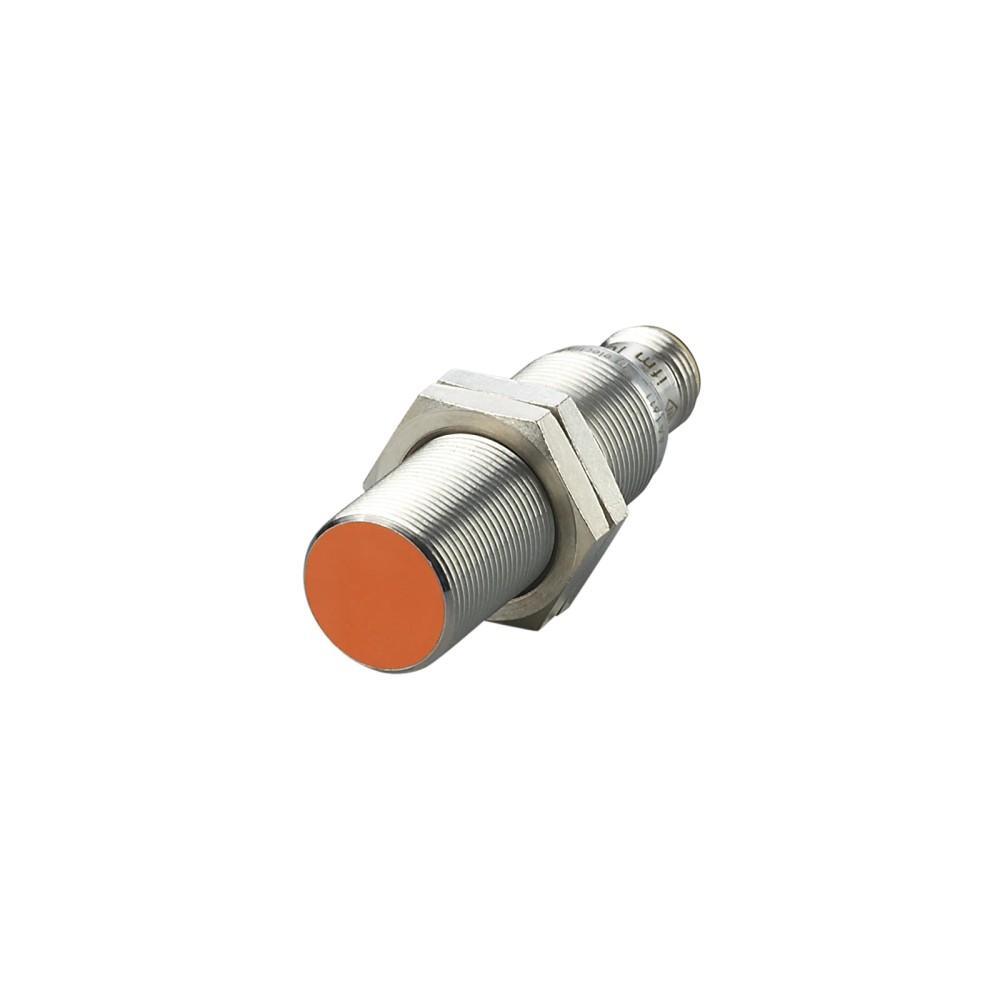

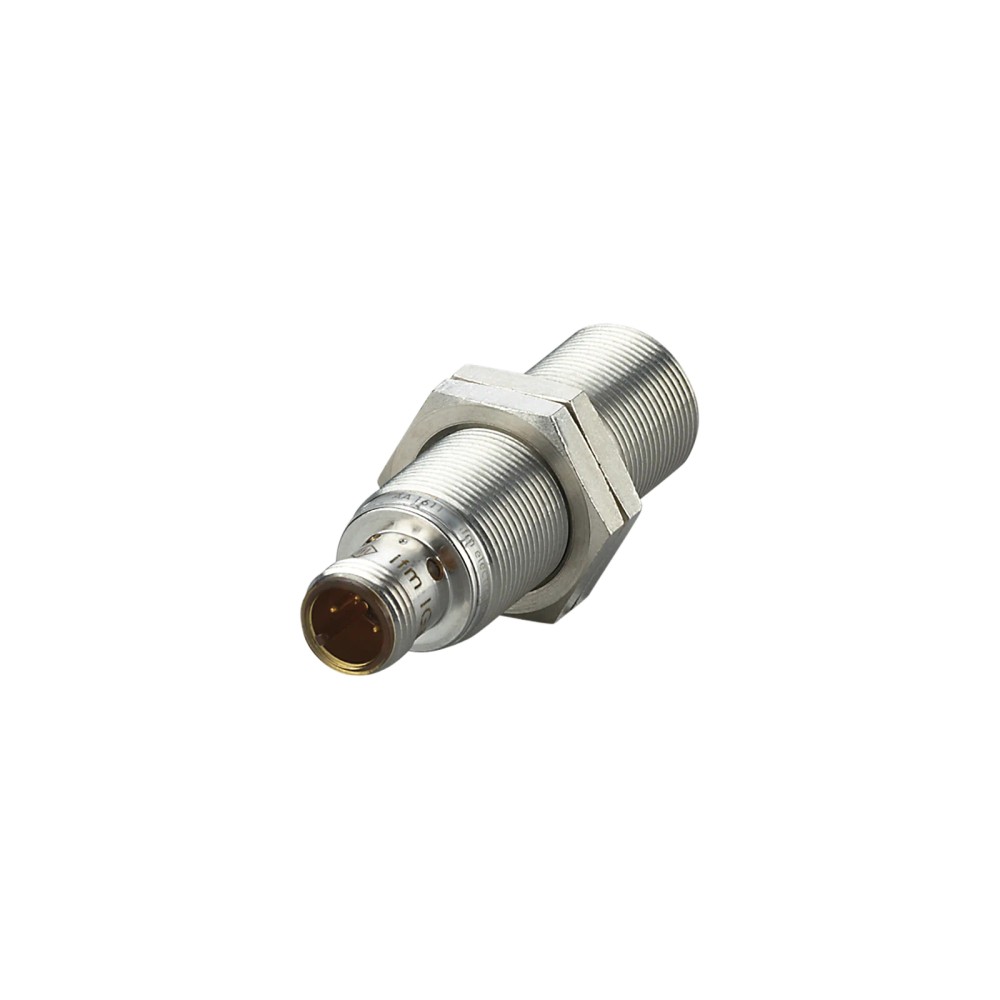

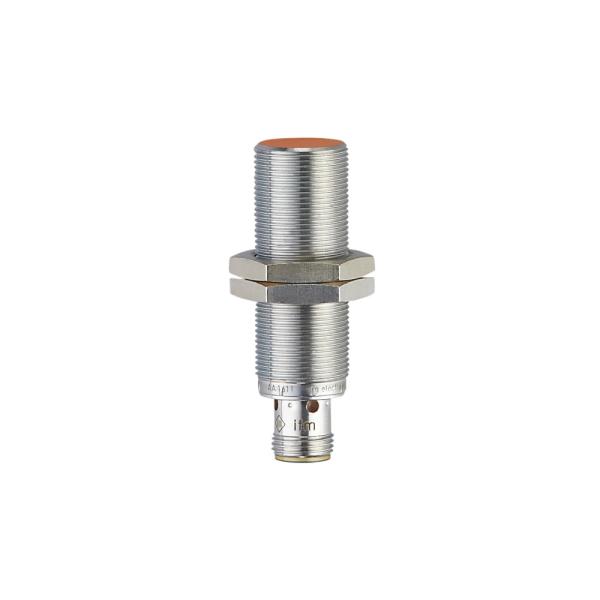

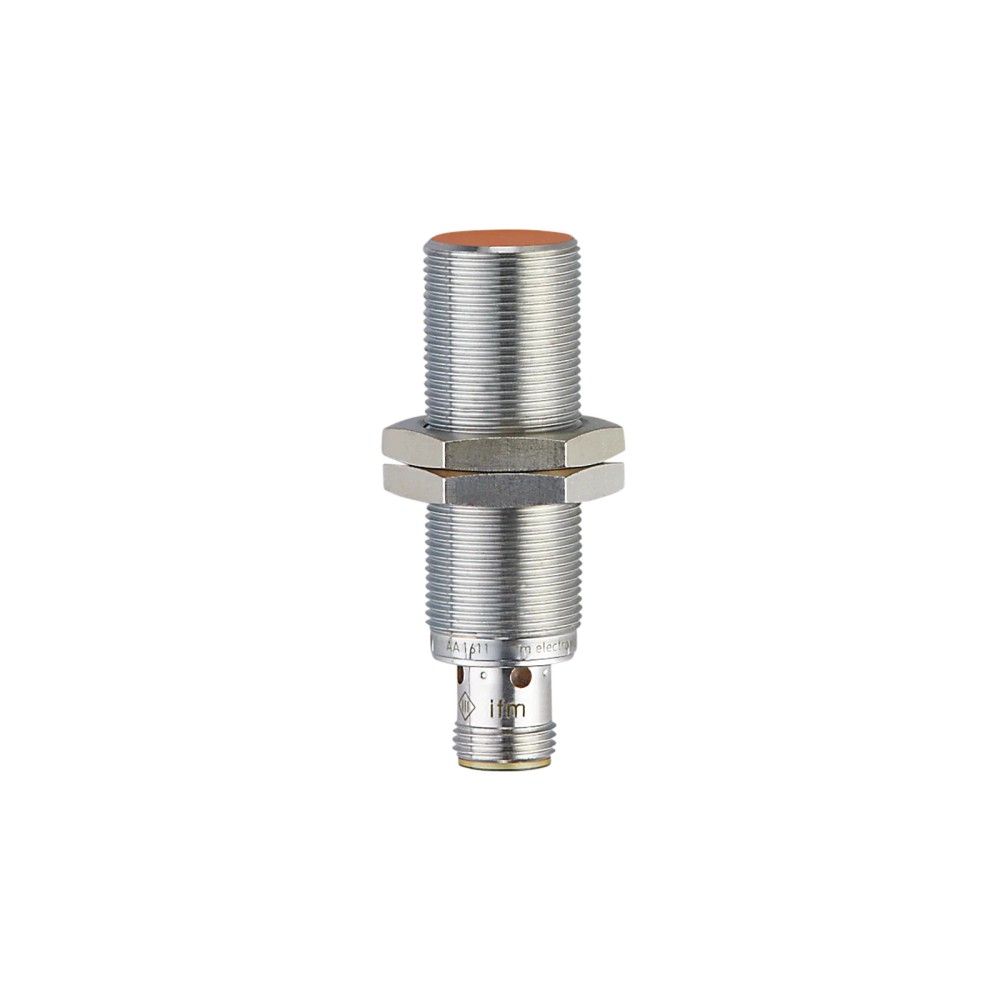

Imagem meramente ilustrativa

R$ 1.505,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DI5029
EAN: 4021179307710
NCM do produto: 90291090

Destaques do Produto Faixa de ajuste...mais

Fechar menu

Saiba mais sobre: "DI5029 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M18 IO-Link PNP/NPN"

Destaques do Produto

Faixa de ajuste

5...24.000 Imp/min

Saída

PNP/NPN, abertura/fechamento parametrizável

Interface

IO-Link

Montagem mecânica

M18 x 1, embutida

Conexão elétrica

M12, codificação A, 3 contatos

Alimentação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Unidade de avaliação compacta ifm DI5029 para monitoramento da velocidade de rotação, M18 x 1, IO-Link, PNP/NPN

A ifm DI5029 é uma unidade compacta para avaliar movimentos rotativos e lineares em relação a um valor nominal excedido, com função de bloqueio. Possui princípio de medição indutivo, alcance de detecção de 7 mm e faixa de ajuste de 5 a 24.000 Imp/min. A saída PNP/NPN é parametrizável para abertura ou fechamento, e o dispositivo oferece comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Aplicação	Monitoramento da velocidade de rotação; avaliação de movimentos rotativos e lineares quanto ao valor nominal excedido, com função de bloqueio
Princípio de medição	Indutivo
Faixa de ajuste	5...24.000 Imp/min
Alcance de detecção	7 mm
Saída de comutação	PNP/NPN; abertura ou fechamento parametrizável
Comunicação	IO-Link; COM2, 38,4 kBaud
Alimentação nominal DC	10...30 V
Conexão elétrica	1 x M12, codificação A, 3 contatos; conexão 4: OUT / IO-Link
Construção e montagem	M18 x 1; comprimento 60 mm; montagem embutida
Proteção do invólucro	IP 66, IP 67, IP 68 e IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de monitoramento de velocidade de rotação que usem detecção indutiva e operem dentro da faixa de ajuste de 5...24.000 Imp/min.
Avaliação de movimentos rotativos ou lineares em relação a um valor nominal excedido, com função de bloqueio, conforme a aplicação indicada na ficha.
Instalações que aceitem corpo roscado M18 x 1 com montagem embutida, conexão M12 e alimentação de 10...30 V DC.
Sistemas que utilizem saída PNP ou NPN configurável e/ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando a velocidade necessária estiver fora da faixa de ajuste especificada de 5...24.000 Imp/min.
Não selecionar se a instalação exigir saída de comutação ajustável mecanicamente: a ficha informa que a distância de comutação ajustável não está disponível.
Não selecionar quando a aplicação exigir conexão elétrica diferente de M12, codificação A, 3 contatos, sem confirmar previamente a interface necessária.
Não presumir compatibilidade com um motor, controlador ou material-alvo específico sem verificar a instalação, o sinal requerido e os fatores de correção indicados na ficha.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: avaliação de movimentos rotativos e lineares em relação à ultrapassagem de um valor nominal, com função de bloqueio. A faixa de ajuste declarada é de 5...24.000 Imp/min.
Monitoramento em conjunto com alvo detectável por princípio indutivo. A ficha lista fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre; considere-os ao avaliar a detecção na montagem real.
Uso em ambiente com temperatura de operação dentro de -40...85 °C e grau de proteção IP informado pelo fabricante, desde que a instalação e as condições de exposição respeitem as instruções do datasheet.
Possibilidade de integração a sistema IO-Link ou uso da saída de comutação PNP/NPN, desde que controlador, alimentação, pinagem e parametrização sejam compatíveis. Essa integração depende da configuração do sistema e deve ser validada pelo responsável técnico.
A ficha não especifica um motor, velocidade nominal de motor, controlador específico ou geometria de alvo. A seleção para uma máquina concreta exige validar frequência, material e posicionamento do alvo, sinal requerido e condições de instalação.

COMO ESCOLHER

Antes de comprar o Unidade de avaliação compacta ifm DI5029 para monitoramento da velocidade de rotação, M18 x 1, IO-Link, PNP/NPN, verifique estes pontos:

Escolha a DI5029 quando

A aplicação demandar uma unidade compacta de monitoramento de velocidade por princípio indutivo, dentro da faixa de ajuste de 5...24.000 Imp/min, com corpo M18 x 1 e montagem embutida. Confirme também a alimentação DC de 10...30 V e a necessidade de saída PNP/NPN ou IO-Link.

Avalie outra configuração quando

A frequência necessária estiver fora da faixa declarada, a conexão M12 de 3 contatos não corresponder à instalação ou for necessária distância de comutação ajustável. A ficha não especifica modelos alternativos; compare os requisitos da máquina com os dados do fabricante antes de selecionar outro dispositivo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	DI5029	Código do produto e part number indicados no anúncio.
Marca	ifm / ifm electronic	Fabricante informado para o produto.
Tipo de produto	Unidade de avaliação compacta para monitoramento da velocidade de rotação	Designação funcional declarada na ficha.
Aplicação declarada	Avaliação simples de movimentos rotativos e lineares quanto ao valor nominal excedido; bloquear	Descrição de aplicação informada no cadastro do fabricante.
GTIN	4021179307710	Identificador comercial do produto.
Categoria	Monitoramento de velocidade de rotação	Categoria funcional do produto.

Princípio de medição e faixa de detecção
Princípio de medida	Indutivo	Tecnologia de detecção indicada na ficha.
Alcance de detecção	7 mm	Alcance declarado; a distância efetiva pode depender do material-alvo e dos fatores de correção.
Distância de trabalho	0...5,67 mm	Faixa de trabalho informada pelo fabricante.
Alcance de ajuste	5...24.000 Imp/min	Faixa declarada para ajuste do monitoramento.
Frequência máxima de amortecimento	30.000 Imp/min	Limite de frequência de amortecimento informado na ficha; não confundir com a faixa de ajuste.
Distância de comutação ajustável	Não	A ficha declara que a distância de comutação não é ajustável.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para considerar a influência do material-alvo na detecção.

Dados elétricos e alimentação
Tensão nominal DC	10...30 V	Faixa nominal de alimentação em corrente contínua.
Consumo de corrente	< 10 mA	Consumo declarado pelo fabricante.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado para o dispositivo.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado para a saída.

Saídas e sinalização
Função elétrica	PNP/NPN	Tipo de saída de comutação declarado.
Comportamento da saída	Abertura / fechamento, parametrizável	A lógica da saída pode ser parametrizada conforme a configuração do dispositivo.
Corrente constante máxima da saída DC	100 mA	Limite máximo declarado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação.
Display	Modo SIO, amplificador de potência energizado: 4 LEDs amarelos; modo IO-Link, alvo na área de medição: 4 LEDs amarelos; alvo fora da área de medição: 4 LEDs amarelos piscam	Indicação visual de estado descrita na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência indicados.
DeviceID suportado	Modo de operação default DeviceID: 911	Identificador informado para o modo de operação default.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de sensor indicado na ficha.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo de ciclo informado para o processo.

Tempos e configuração
Retardo de partida	0...30 s; passos de 100 ms; padrão de 15 s	Faixa e resolução de configuração declaradas; o valor padrão é 15 s.
Histerese	10 % de Sr	Valor declarado em relação a Sr.

Conexões e montagem
Conexão elétrica	1 x M12; codificação A; 3 contatos; conexão 4: OUT / IO-Link	Interface física e identificação de conexão informadas.
Designação da rosca	M18 x 1	Rosca do corpo do dispositivo.
Dimensões	M18 x 1 / L = 60 mm	Dimensão indicada na descrição técnica.
Tipo de montagem	Embutido	Tipo de montagem declarado.
Torque máximo de aperto	25 Nm	Limite máximo de aperto informado; não exceder durante a montagem.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento declarada.
Proteção IP	IP 66, IP 67, IP 68, IP 69K	Graus de proteção informados pelo fabricante; observar as condições de instalação e ensaio do fabricante.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos de coordenadas	Condição de ensaio declarada para resistência a choques.
Resistência a vibrações	DIN EN 60947-5-2, 20 g (10...3.000 Hz), 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio declaradas para resistência a vibrações.

Compatibilidade eletromagnética e normas
ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio declarados para descarga eletrostática.
HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio declarado para imunidade a alta frequência irradiada.
Burst	EN 61000-4-4: 2 kV	Nível de ensaio declarado para transitórios elétricos rápidos.
AF com fio	EN 61000-4-6: 10 V	Nível de ensaio declarado para imunidade conduzida.
Emissão e norma de produto	EN 55011 classe B; EN 60947-5-2	Normas declaradas na ficha para compatibilidade eletromagnética e produto.
Certificação UL	Número de aprovação A008	Número de aprovação informado no cadastro técnico.

Materiais e construção
Invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Face ativa	PBT laranja	Material indicado para a face ativa.
Janela dos LEDs	PEI	Material indicado para a janela de sinalização.
Porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas de fixação.
Forma construtiva	Forma construtiva de roscas	Descrição construtiva informada na ficha.

Dados mecânicos e logísticos
Peso	48,5 g	Peso informado no conjunto de atributos técnicos.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
MTTF	672 anos	Valor MTTF informado na ficha; não equivale a uma garantia de vida útil em campo.

COMPATIBILIDADE

Comunicação

• IO-Link, tipo de transferência COM2 (38,4 kBaud).

• Modo de operação default DeviceID: 911.

• Perfil Smart Sensor: SSP 0 Generic Profiled Sensor.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos; conexão 4: OUT / IO-Link. Alimentação nominal de 10...30 V DC. Saída de comutação PNP/NPN parametrizável; corrente constante máxima da saída de 100 mA e queda de tensão máxima de 2,5 V. Confirmar a pinagem e a configuração de sinal no datasheet do fabricante antes da ligação.

Processo Corpo roscado M18 x 1, comprimento de 60 mm, montagem embutida. A conexão de processo indicada é mecânica; não substitui a verificação da conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação DC entre 10 e 30 V e conexão elétrica M12 A de 3 contatos compatível com a instalação	✓	Essas condições correspondem à alimentação nominal e à conexão elétrica especificadas.
Controlador ou mestre IO-Link configurado para comunicação COM2 a 38,4 kBaud	✓	A ficha declara IO-Link e tipo de transferência COM2 (38,4 kBaud); a integração deve respeitar o DeviceID informado para o modo default.
Entrada que aceite saída de comutação PNP ou NPN, conforme parametrização do dispositivo	✓	A função elétrica indicada é PNP/NPN e a saída é parametrizável para abertura ou fechamento.
Aplicação que necessite monitorar fora da faixa de ajuste de 5...24.000 Imp/min	✗	A faixa de ajuste declarada não cobre valores fora desses limites.
Montagem que exija uma rosca diferente de M18 x 1 ou instalação não embutida	✗	A construção indicada é M18 x 1 e o tipo de montagem informado é embutido; a compatibilidade mecânica deve ser confirmada.
Aplicação com alvo de aço, aço inoxidável, latão, alumínio ou cobre	✓	A ficha fornece fatores de correção para esses materiais: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3. Considere esses fatores ao validar a distância efetiva de detecção.
Aplicação que exija distância de comutação ajustável	✗	A ficha informa que a distância de comutação ajustável não está disponível.

INSTALAÇÃO

Como instalar o Unidade de avaliação compacta ifm DI5029 para monitoramento da velocidade de rotação, M18 x 1, IO-Link, PNP/NPN

Confirme no datasheet que a faixa de ajuste, a alimentação DC, a conexão M12 e o sinal de saída atendem aos requisitos da aplicação.
Verifique a compatibilidade mecânica do ponto de montagem com a rosca M18 x 1 e a instalação embutida; consulte o desenho dimensional antes de usinar ou montar.
Instale o dispositivo e fixe-o sem ultrapassar o torque máximo declarado de 25 Nm.
Conecte a interface M12 A de 3 contatos conforme a pinagem do fabricante; não deduza a pinagem apenas pela identificação da conexão.
Configure a saída PNP/NPN, a lógica abertura/fechamento e, se aplicável, IO-Link de acordo com o controlador e os parâmetros necessários.
Após energizar, verifique a indicação dos LEDs e valide a detecção e a faixa de operação com o alvo e as condições reais do processo.

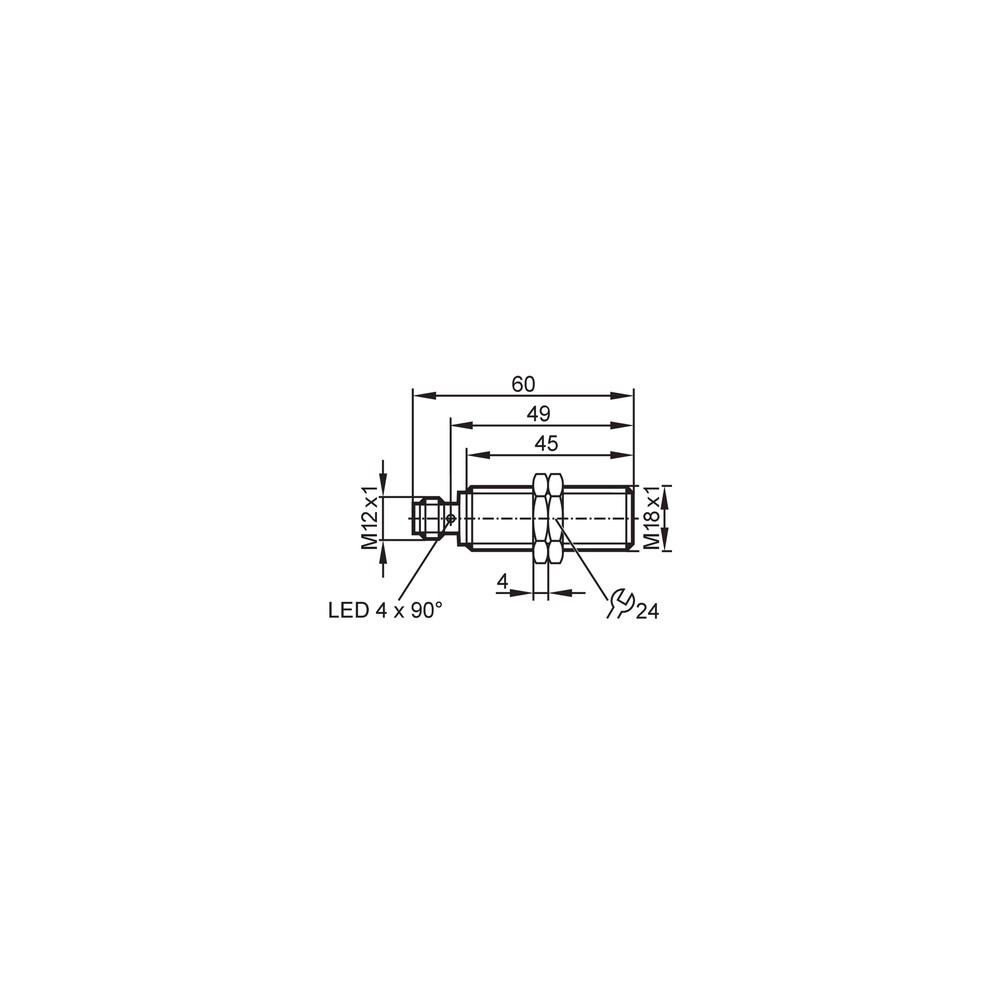

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o alvo na distância esperada.	Material do alvo ou distância de montagem pode reduzir a detecção; a ficha informa fatores de correção diferentes por material.	Confirme o material, a posição e a distância de trabalho em relação aos valores do datasheet e aplique o fator de correção correspondente.
A saída não muda de estado quando o processo ultrapassa o valor esperado.	Faixa de ajuste, lógica de saída ou parametrização podem não corresponder à aplicação.	Verifique se o valor está dentro de 5...24.000 Imp/min e confira a configuração de abertura/fechamento e PNP/NPN.
O controlador não estabelece comunicação IO-Link.	Configuração de comunicação, conexão M12 ou parâmetros do mestre podem não corresponder ao dispositivo.	Confira a conexão e a configuração COM2 a 38,4 kBaud; verifique o DeviceID default 911 e consulte o datasheet.
O dispositivo não liga ou apresenta sinal instável após a instalação.	Alimentação fora da faixa especificada, ligação elétrica incorreta ou conexão inadequada são causas possíveis.	Meça a alimentação DC nos terminais e compare com 10...30 V; confira a pinagem oficial e a conexão M12 antes de substituir o dispositivo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DI5029 em português (Datasheet) Desenho em escala DI5029 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a unidade ifm DI5029 e para quem ela serve?

É uma unidade compacta para monitoramento da velocidade de rotação e avaliação de movimentos rotativos ou lineares quanto ao valor nominal excedido, com função de bloqueio. Atende aplicações que correspondam à faixa e às condições técnicas declaradas na ficha.

O que acompanha a DI5029?

A ficha informa 2 porcas de fixação como material incluído e 1 peça por embalagem. Não há indicação de cabo ou fonte de alimentação incluídos.

A DI5029 funciona com IO-Link e qual é a conexão elétrica?

Sim, a interface declarada é IO-Link, com transferência COM2 a 38,4 kBaud. A conexão elétrica é M12, codificação A, 3 contatos; confirme a pinagem no datasheet.

Posso usar a DI5029 com qualquer motor ou qualquer material de alvo?

A ficha não declara compatibilidade universal com motores. Para materiais de alvo, informa fatores de correção para aço, aço inoxidável, latão, alumínio e cobre; valide a detecção e a frequência exigida na aplicação.

A DI5029 serve se eu precisar ajustar mecanicamente a distância de comutação?

Não, a ficha informa que a distância de comutação ajustável não está disponível. A seleção deve considerar a distância de trabalho e as condições de detecção especificadas.

Ela serve para uma aplicação acima de 24.000 Imp/min?

Não para ajuste acima da faixa declarada de 5...24.000 Imp/min. A frequência máxima de amortecimento informada é 30.000 Imp/min, mas esse dado não amplia a faixa de ajuste declarada.

O que verificar se a saída não comutar no processo?

Confira primeiro se a frequência está dentro da faixa de ajuste e se a lógica abertura/fechamento e o tipo PNP/NPN estão parametrizados conforme a entrada do controlador. Verifique também a detecção do alvo e o fator de correção do material.

O que verificar se o IO-Link não comunicar?

Confira a conexão M12, a configuração COM2 a 38,4 kBaud e o DeviceID default 911. Compare a configuração do mestre com o datasheet antes de trocar o dispositivo.

Como instalar a DI5029 sem danificar o conjunto?

Use a rosca M18 x 1 e montagem embutida previstas, consulte o desenho dimensional e não exceda o torque máximo de aperto de 25 Nm. Faça as ligações conforme a pinagem do fabricante.

Quando escolher a DI5029 em vez de uma unidade com outra faixa?

Escolha-a quando a aplicação exigir monitoramento indutivo dentro da faixa de ajuste de 5...24.000 Imp/min e aceitar a conexão, alimentação e montagem especificadas. Para requisitos fora desses limites, compare com outro modelo consultando os dados oficiais do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital declarada para a DI5029; a transferência especificada é COM2 a 38,4 kBaud. (Ref.: Interface de comunicação; Tipo de transferência)

PNP/NPN

Tipos de saída de comutação disponíveis conforme a função elétrica declarada. (Ref.: Função elétrica)

Imp/min

Unidade de impulsos por minuto usada na ficha para expressar a faixa de ajuste e a frequência máxima de amortecimento. (Ref.: Alcance de ajuste; Frequência de amortecimento máx.)

Referência usada na ficha para expressar a histerese percentual do sensor. (Ref.: Histerese, 10 % de Sr)

Fator de correção

Valor associado ao material do alvo para considerar sua influência na detecção indutiva. (Ref.: Fator de correção)
