Unidade de Avaliação Compacta IFM DI5028

Pré-visualizar: DI5028 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M12 IO-Link PNP/NPN

DI5028 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M12 IO-Link PNP/NPN

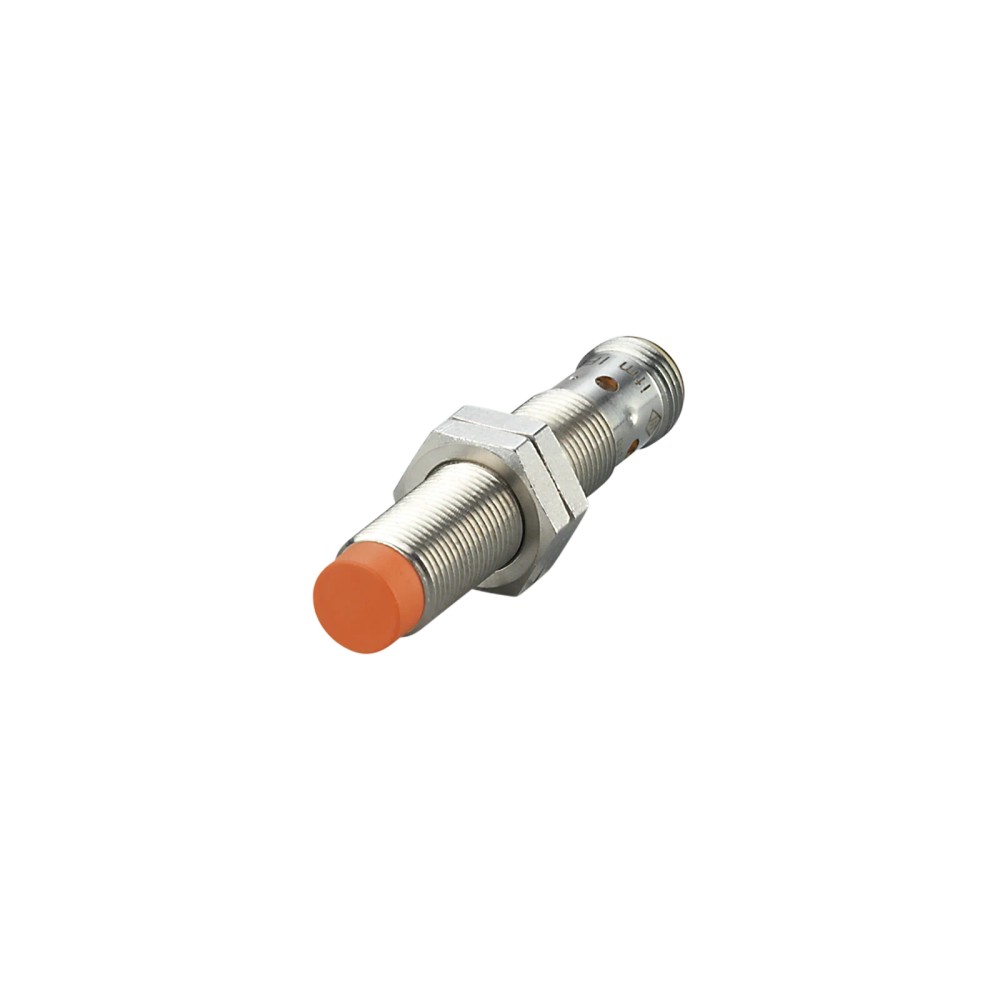

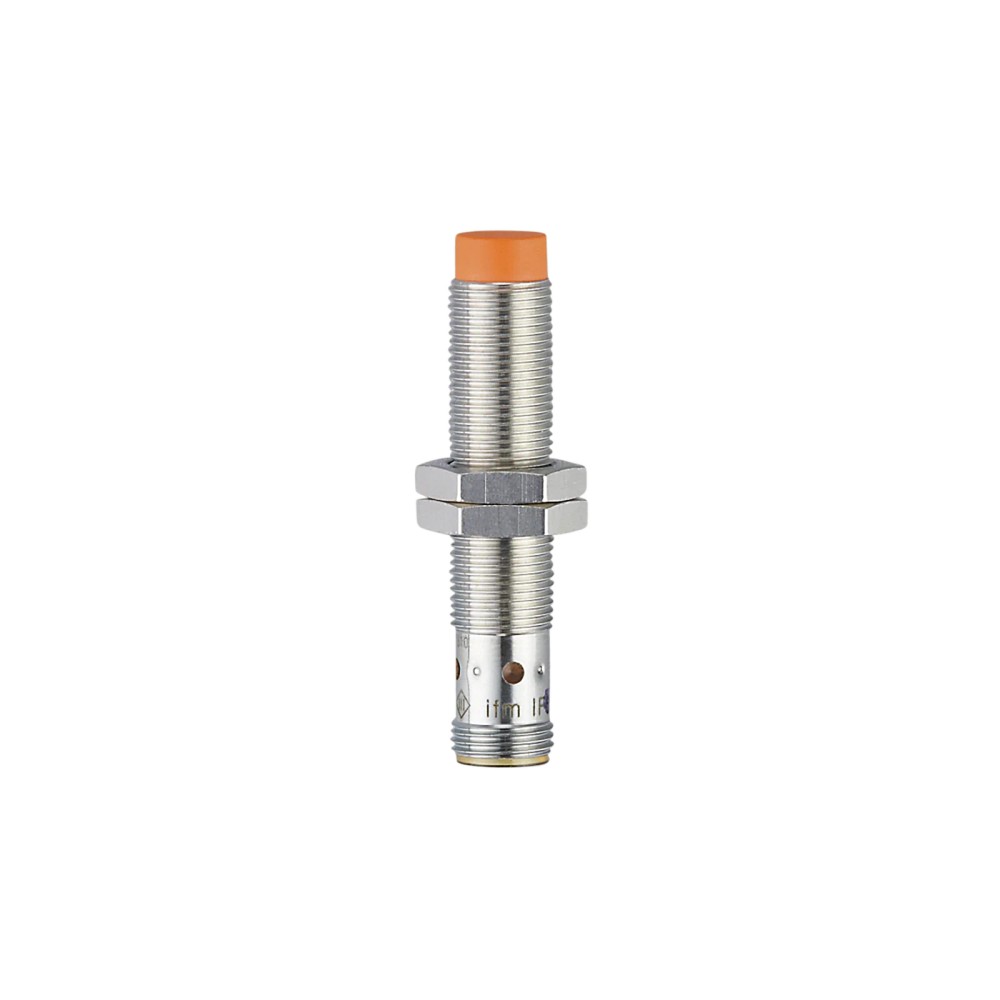

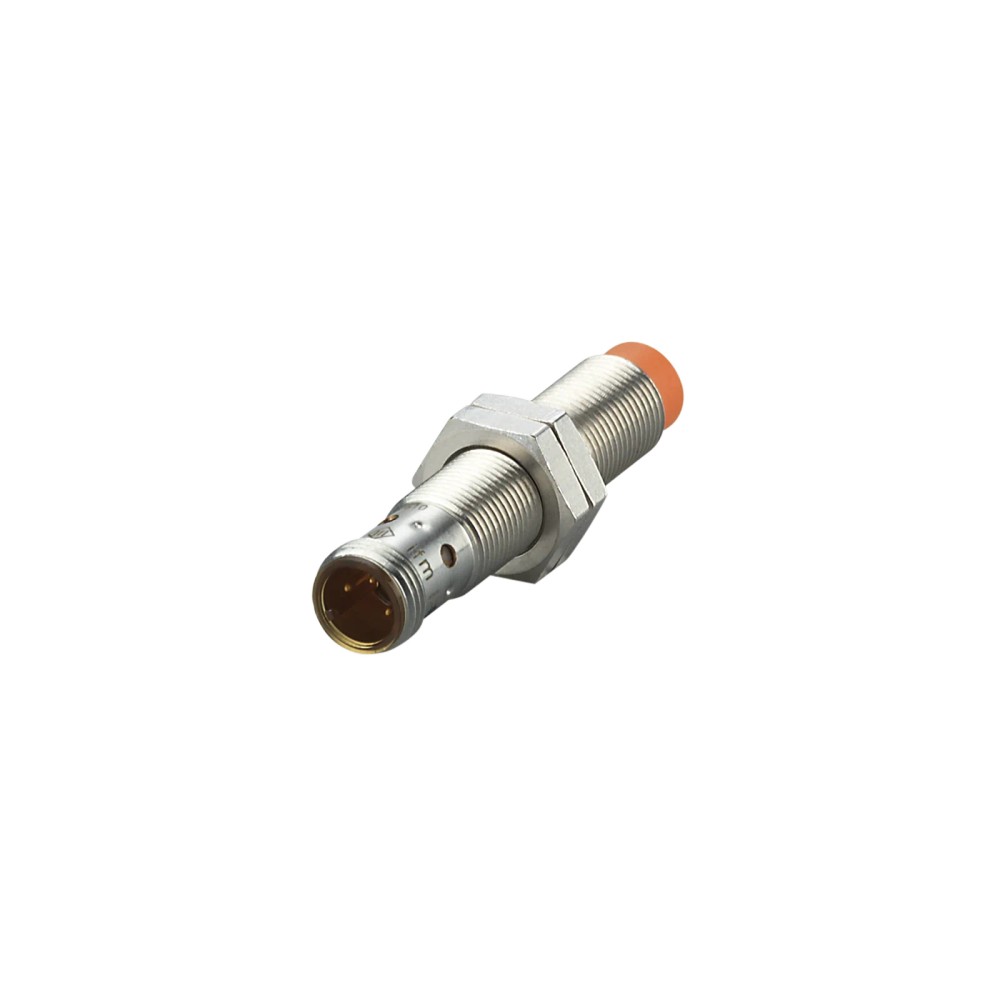

Imagem meramente ilustrativa

R$ 1.442,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DI5028
EAN: 4021179307703
NCM do produto: 90291090

Destaques do Produto Faixa de ajuste...mais

Fechar menu

Saiba mais sobre: "DI5028 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M12 IO-Link PNP/NPN"

Destaques do Produto

Faixa de ajuste

5...24.000 Imp/min

Saída

PNP/NPN, parametrizável

Comunicação

IO-Link, COM2

Alimentação

10...30 V DC

Conexão elétrica

1 x M12 codificação A

Instalação

Não embutida; rosca M12 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Unidade de avaliação compacta ifm DI5028 para monitoramento da velocidade de rotação, M12, IO-Link, PNP/NPN

A DI5028 é uma unidade compacta para monitorar a velocidade de rotação e avaliar movimentos rotativos ou lineares em relação a um valor nominal excedido. Possui princípio de medição indutivo, interface IO-Link e saída de comutação PNP/NPN parametrizável como normalmente aberta ou normalmente fechada. Opera com tensão de 10 a 30 V DC e permite ajuste de 5 a 24.000 impulsos por minuto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DI5028; Compact M12
Função	Monitoramento da velocidade de rotação
Princípio de medição	Indutivo
Alcance de ajuste	5...24.000 Imp/min
Saída de comutação	PNP/NPN; abertura/fechamento parametrizável
Interface	IO-Link, COM2 (38,4 kBaud)
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A; contatos 3 e 4: OUT / IO-Link
Grau de proteção	IP 66, IP 67, IP 68, IP 69K
Dimensões e peso	M12 x 1; comprimento 60 mm; 27 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de velocidade em movimentos rotativos ou lineares, quando a avaliação requerida estiver dentro da faixa de 5...24.000 Imp/min.
Aplicações que utilizem saída PNP ou NPN e necessitem de parametrização da função de abertura/fechamento.
Instalações com alimentação de 10...30 V DC e comunicação IO-Link compatível com COM2.

⚠ Considere outro se precisa de:

Aplicações que exijam faixa de ajuste inferior a 5 ou superior a 24.000 Imp/min.
Instalações cuja alimentação esteja fora de 10...30 V DC.
Sistemas que exijam uma conexão elétrica diferente de 1 x M12 codificação A, sem adaptação validada para o sistema.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: avaliação de movimentos rotativos e lineares em relação ao valor nominal excedido, com função de bloqueio.
Monitoramento em sistemas com velocidade ajustável entre 5 e 24.000 Imp/min, desde que alimentação, saída e montagem correspondam às especificações da unidade.
Possibilidade de integração em automação com IO-Link COM2 para identificação, diagnóstico do dispositivo e dados de processo; a compatibilidade do mestre e da configuração deve ser confirmada no projeto.
Para alvos metálicos, considerar os fatores de correção declarados para aço, aço inoxidável, latão, alumínio e cobre. A ficha não especifica um cenário de máquina ou material de alvo único como aplicação exclusiva.

COMO ESCOLHER

Antes de comprar o Unidade de avaliação compacta ifm DI5028 para monitoramento da velocidade de rotação, M12, IO-Link, PNP/NPN, verifique estes pontos:

Escolha a DI5028

Quando a aplicação requer monitoramento de velocidade por princípio indutivo, faixa ajustável de 5...24.000 Imp/min, saída PNP/NPN parametrizável ou comunicação IO-Link.

Avalie outra unidade de avaliação

Quando a faixa de velocidade necessária estiver fora dos limites declarados, a alimentação não corresponder a 10...30 V DC ou a interface elétrica exigida não corresponder à conexão M12 codificação A. Confirme também a ligação dos contatos com o esquema oficial antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Produto	Unidade de avaliação compacta para monitoramento da velocidade de rotação	Função e tipo de produto declarados pelo fabricante.
Modelo	Compact M12	Designação de modelo informada na ficha.
Referência	DI5028	SKU e part number do produto.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e na ficha.
GTIN	4021179307703	Identificador comercial informado.
Aplicação declarada	Avaliação simples de movimentos rotativos e lineares quanto ao valor nominal excedido; bloquear	Descrição de aplicação fornecida na ficha.
Princípio de medida	Indutivo	Princípio de medição declarado.

Faixa de medição e resposta
Alcance de ajuste	5...24.000 Imp/min	Faixa de ajuste informada pelo fabricante.
Frequência de amortecimento máxima	30.000 Imp/min	Limite máximo declarado para frequência de amortecimento; não substitui a faixa de ajuste.
Alcance de detecção	6,5 mm	Valor de detecção declarado.
Distância de trabalho	0...5,26 mm	Faixa de trabalho declarada.
Histerese	10 % de Sr	Valor de histerese referido a Sr.
Retardo de partida	0...30 s; passos de 100 ms; padrão de 15 s	Ajuste e valor padrão indicados na ficha.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo declarado para o ciclo do processo.

Dados elétricos e proteção do circuito
Tensão nominal DC	10...30 V	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo declarado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída DC.
Corrente constante máxima da saída de comutação DC	100 mA	Corrente máxima declarada para a saída de comutação DC.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Compatibilidade eletromagnética	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B; EN 60947-5-2	Normas e níveis de ensaio EMC informados na ficha.

Saídas e conexão elétrica
Função elétrica	PNP/NPN	Tipo de saída de comutação declarado.
Função de saída	Abertura/fechamento, parametrizável	Comportamento de saída configurável conforme ficha.
Conexão elétrica	1 x M12; codificação A; contatos 3 e 4: OUT / IO-Link	Configuração de conexão indicada pelo fabricante; consultar o esquema para pinagem completa.
Saída de comutação ajustável	Não	A ficha declara que a distância de comutação não é ajustável.

Interfaces e parametrização
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Modo e velocidade de transferência especificados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
DeviceID suportado	Modo de operação default: DeviceID 911	Identificador declarado para o modo padrão.
Funções IO-Link	Device identification; Multiple switching signal; Process data variable; Device diagnosis; Teach channel	Funções listadas para a interface IO-Link.

Condições ambientais e robustez
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 66, IP 67, IP 68, IP 69K	Classificações de proteção informadas; observar condições de ensaio e instalação do fabricante.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos de coordenadas	Condição de ensaio de choque indicada na ficha.
Resistência a vibrações	DIN EN 60947-5-2, 20 g (10...3.000 Hz), 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração indicada na ficha.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Dimensão da rosca declarada.
Comprimento	60 mm	Dimensão indicada para o modelo.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Forma do invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados na ficha.
Torque máximo de aperto	7 Nm	Limite máximo declarado para aperto.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para materiais de alvo; considerar na aplicação.
Peso	27 g	Massa informada na ficha.

Displays e elementos de operação
Indicação por LEDs	Modo SIO (amplificador de potência energizado): 4 x LED amarelo; modo IO-Link com alvo na área de medição: 4 x LED amarelo; alvo fora da área de medição: 4 x LED amarelo piscando	Estados de indicação descritos pelo fabricante.

Conformidade e dados de fornecimento
Número de aprovação UL	A008	Número informado na ficha; verificar escopo de aprovação no documento do fabricante.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Material incluído	2 porcas de fixação M12	Acessórios indicados como incluídos.
NCM	9029.10.90	Classificação fiscal informada no contexto do produto.
MTTF	672 anos	Valor declarado na ficha; não representa garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link, tipo de transferência COM2 (38,4 kBaud); perfil Smart Sensor – SSP 0 Generic Profiled Sensor; DeviceID 911 no modo de operação default.

Conexões

Elétrica Conexão elétrica: 1 x M12, codificação A; contatos 3 e 4 identificados como OUT / IO-Link. Alimentação nominal: 10...30 V DC. Saída de comutação PNP/NPN, parametrizável. Confirme o esquema de ligação oficial para atribuição dos pinos.

Processo Invólucro roscado M12 x 1, instalação não embutida. Alcance de detecção declarado: 6,5 mm; distância de trabalho: 0...5,26 mm. A compatibilidade mecânica depende da montagem e do alvo da aplicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com IO-Link COM2 e alimentação entre 10 e 30 V DC	✓	Corresponde à interface e à tensão nominal declaradas para o DI5028.
Entrada de controle que aceite saída PNP ou NPN, conforme parametrização	✓	A unidade oferece saída PNP/NPN e função de abertura/fechamento parametrizável.
Aplicação que exige ajuste de velocidade entre 5 e 24.000 Imp/min	✓	A faixa de ajuste declarada é 5...24.000 Imp/min.
Aplicação que exige medição abaixo de 5 ou acima de 24.000 Imp/min	✗	A exigência está fora da faixa de ajuste declarada.
Alimentação fora de 10...30 V DC	✗	A condição não corresponde à tensão nominal DC especificada.
Montagem que exige instalação embutida	✗	A ficha especifica montagem não embutida.

INSTALAÇÃO

Como instalar o Unidade de avaliação compacta ifm DI5028 para monitoramento da velocidade de rotação, M12, IO-Link, PNP/NPN

Confirme que a aplicação requer montagem não embutida e que a rosca M12 x 1 é mecanicamente compatível com o ponto de instalação.
Verifique se a tensão de alimentação está entre 10 e 30 V DC e se o circuito aceita a saída PNP ou NPN selecionada.
Instale o sensor respeitando o torque máximo de aperto de 7 Nm; não exceda o limite indicado.
Conecte o cabo ou dispositivo correspondente à conexão M12 codificação A. Consulte o datasheet para confirmar a atribuição completa dos pinos antes de energizar.
Configure a faixa e a função de saída conforme a aplicação; use o ajuste de retardo de partida se necessário e observe o padrão de fábrica de 15 s.
Valide a detecção e o estado de saída em operação; em IO-Link, confirme a comunicação COM2 e observe os indicadores LED descritos pelo fabricante.

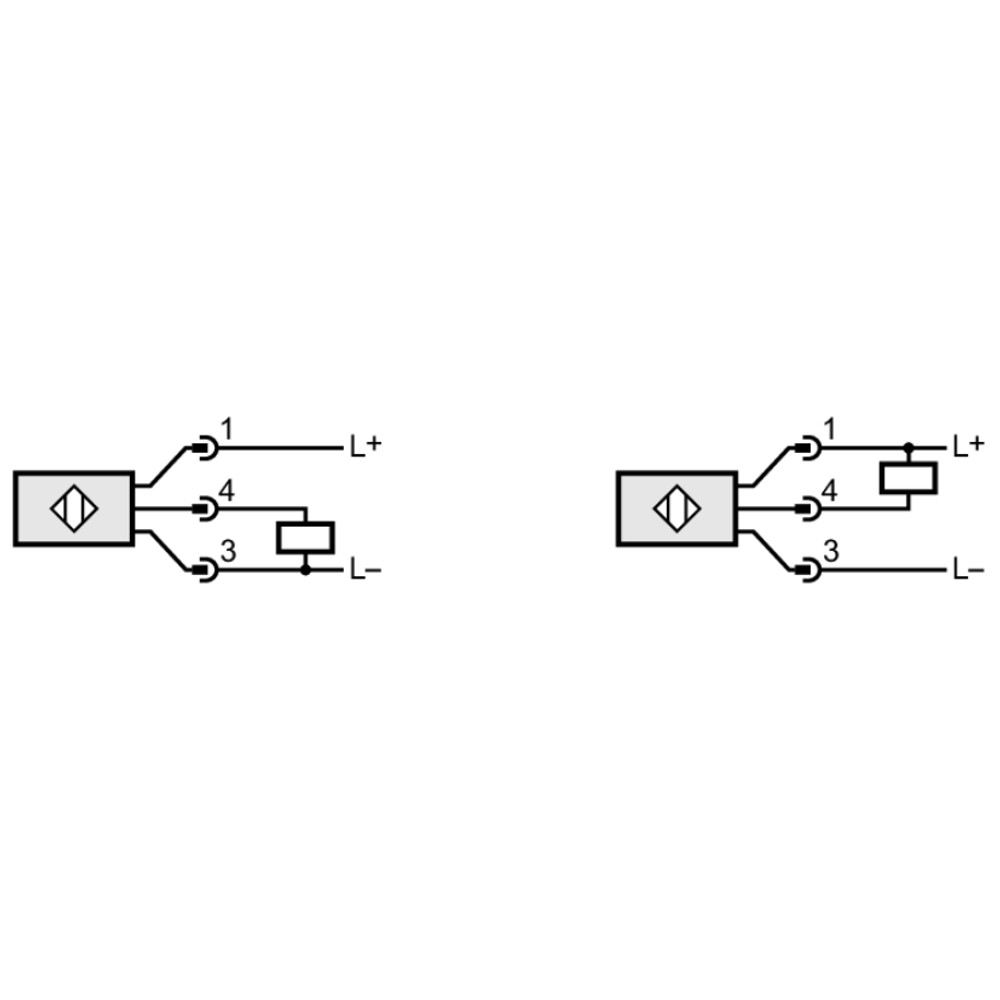

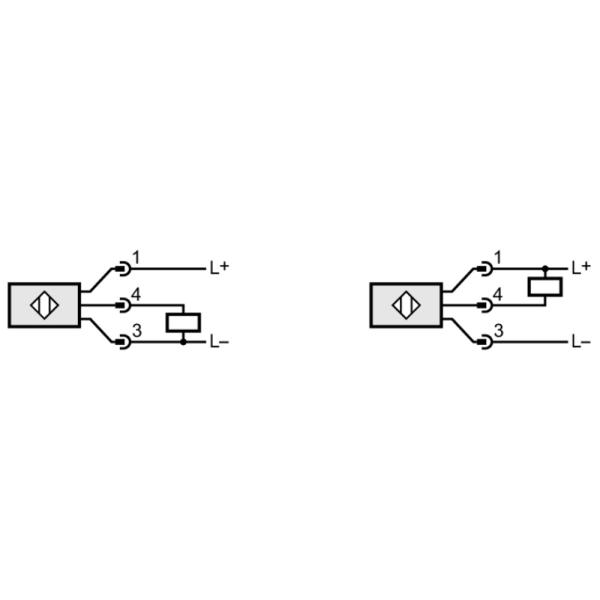

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação M12

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A velocidade ou o movimento não é detectado.	Alvo fora da distância de trabalho, montagem inadequada ou fator de correção do material não considerado.	Verifique a posição e a distância do alvo em relação à faixa declarada de 0...5,26 mm e compare o material com os fatores de correção do fabricante.
A saída permanece no estado esperado incorreto ou não comuta.	Função PNP/NPN ou abertura/fechamento parametrizada de forma diferente da entrada conectada.	Confirme a configuração da saída no dispositivo e valide que a entrada do sistema é compatível com a configuração selecionada.
Não há comunicação IO-Link.	Mestre, porta ou configuração incompatível com IO-Link COM2, ou ligação incorreta dos contatos OUT / IO-Link.	Confira a compatibilidade do mestre com COM2 (38,4 kBaud), o DeviceID 911 no modo padrão e a pinagem no datasheet.
O dispositivo não inicia a comutação logo após energizar.	Retardo de partida configurado; o valor padrão informado é 15 s, com faixa ajustável de 0...30 s.	Aguarde o retardo configurado e verifique o parâmetro de partida, incluindo o valor padrão indicado na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados DI5028 em português (Datasheet) Desenho em escala DI5028 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a unidade ifm DI5028 e para que serve?

É uma unidade compacta para monitorar velocidade de rotação e avaliar movimentos rotativos ou lineares em relação a um valor nominal excedido. A aplicação declarada inclui a função de bloqueio.

A DI5028 pode ser conectada a qualquer mestre IO-Link?

A ficha especifica IO-Link COM2 a 38,4 kBaud e perfil SSP 0 Generic Profiled Sensor. Confirme se o mestre e a configuração do sistema suportam esses parâmetros.

O que acompanha a unidade?

A ficha informa 2 porcas de fixação M12 como material incluído. Não lista cabo ou mestre IO-Link como itens incluídos.

A DI5028 serve para instalação embutida?

Não, a montagem especificada é não embutida. Escolha uma unidade cuja ficha permita instalação embutida se essa condição for obrigatória.

Posso usar a DI5028 com alimentação diferente de 10 a 30 V DC?

A tensão nominal declarada é de 10...30 V DC. A ficha não confirma operação fora dessa faixa.

O sensor detecta o alvo, mas a saída não muda; o que verifico antes de substituir?

Verifique a função PNP/NPN e a parametrização de abertura/fechamento, além da distância do alvo. Confira também o tempo de retardo de partida configurado.

A comunicação IO-Link falha; o que devo conferir?

Verifique se o mestre opera com COM2 a 38,4 kBaud e se a ligação dos contatos está de acordo com o datasheet. No modo padrão, a ficha indica DeviceID 911.

Devo escolher a DI5028 ou um sensor sem IO-Link?

Escolha a DI5028 quando precisar de monitoramento de velocidade com saída PNP/NPN e interface IO-Link. Se a faixa necessária estiver fora de 5...24.000 Imp/min, procure uma unidade com faixa compatível.

Como definir se a saída será normalmente aberta ou normalmente fechada?

A função de abertura/fechamento é parametrizável. Configure o comportamento conforme a lógica da entrada de controle e valide a comutação durante o comissionamento.

Qual cuidado mecânico é importante durante a instalação?

Use a rosca M12 x 1 e não exceda o torque máximo de aperto de 7 Nm. Consulte o desenho dimensional e o datasheet antes da montagem.

GLOSSÁRIO TÉCNICO

Imp/min

Impulsos por minuto; unidade usada para expressar a faixa de ajuste de velocidade.

IO-Link COM2

Modo de transferência IO-Link com velocidade de comunicação declarada de 38,4 kBaud.

PNP/NPN

Tipos de saída de comutação compatíveis com diferentes configurações de entrada; a unidade permite selecionar PNP ou NPN.

Grandeza de referência indicada na ficha para expressar a histerese do sensor.

Montagem não embutida

Condição de instalação indicada para a unidade, que deve ser considerada no posicionamento mecânico.
