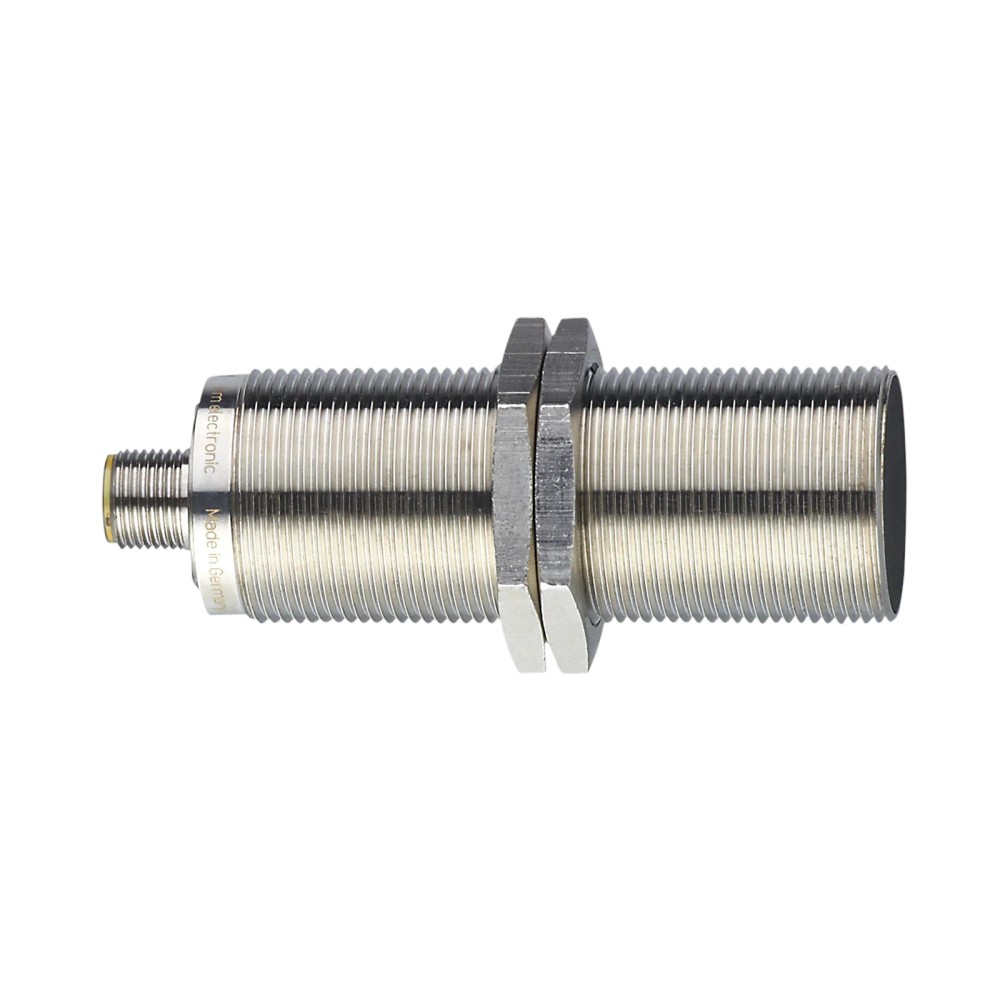

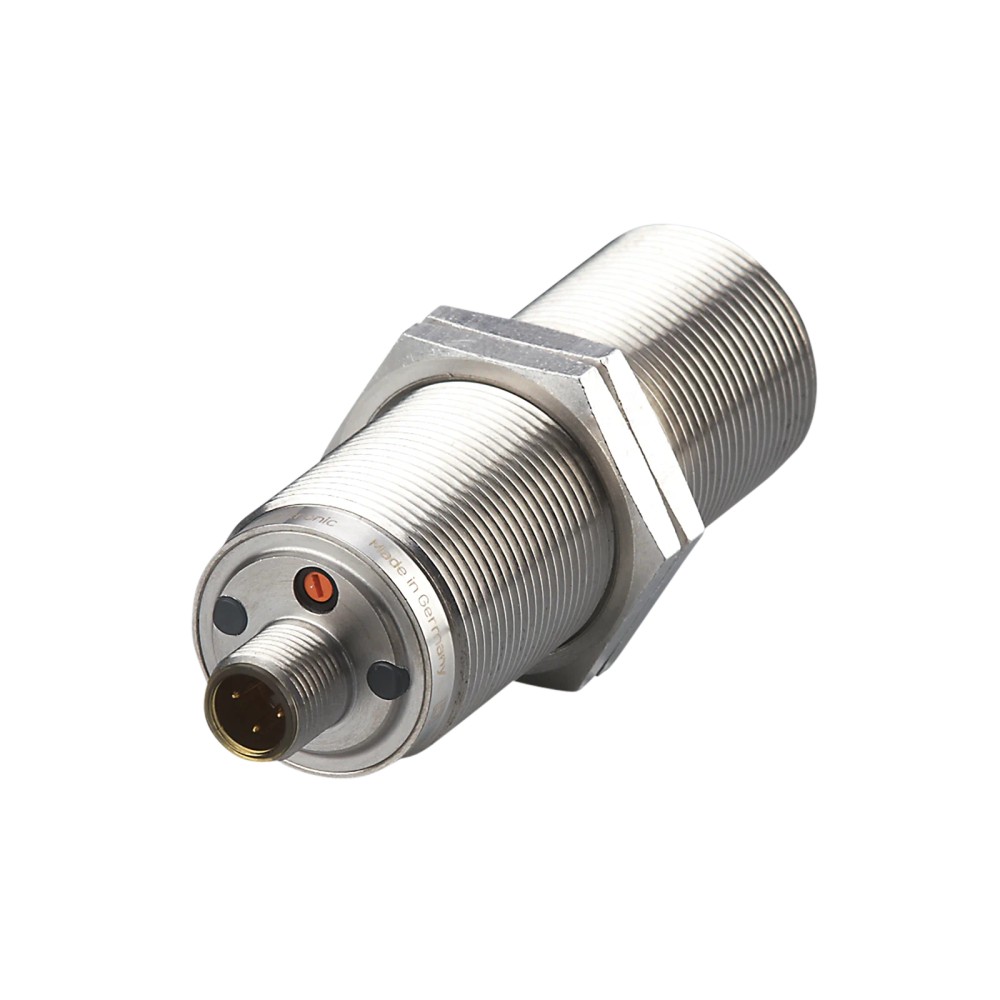

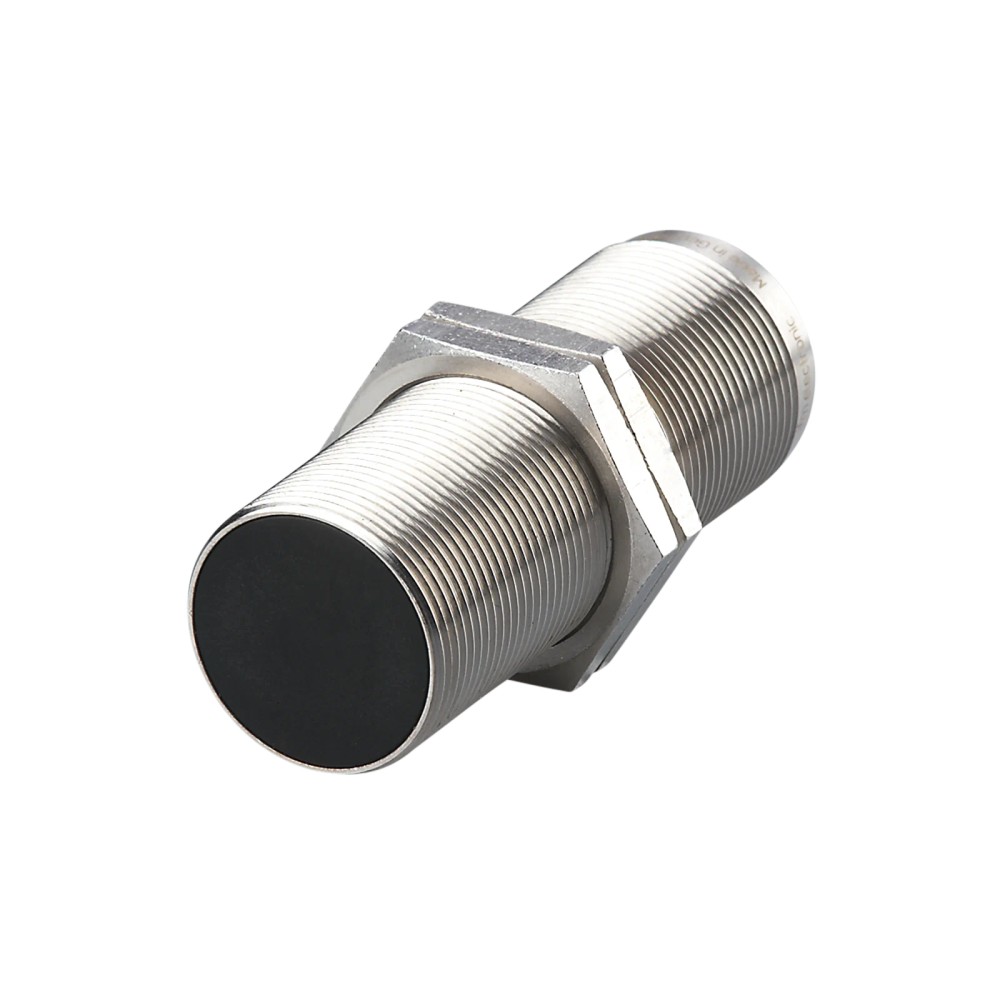

Sobre o Unidade de avaliação compacta para monitoramento da velocidade de rotação ifm DI5024, M30 x 1,5, IO-Link, PNP/NPN
A ifm DI5024 é uma unidade de avaliação compacta para monitorar velocidade de rotação e avaliar movimentos rotativos ou lineares em relação a um valor nominal excedido. Tem princípio de medição indutivo, conexão roscada M30 x 1,5 e saída PNP/NPN parametrizável para abertura ou fechamento. O ajuste pode ser feito por potenciômetro múltiplo ou IO-Link, com faixa de ajuste de 5 a 3600 Imp/min.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | DI5024 |
| Função | Monitoramento da velocidade de rotação |
| Princípio de medição | Indutivo |
| Rosca de montagem | M30 x 1,5 |
| Comprimento | 92,3 mm |
| Saída | PNP/NPN; abertura ou fechamento parametrizável |
| Faixa de ajuste | 5 a 3600 Imp/min |
| Interface | IO-Link, COM2 (38,4 kBaud) |
| Alimentação | 10 a 36 V DC |
| Grau de proteção | IP 65 e IP 67 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Avaliação de movimentos rotativos ou lineares em relação à ultrapassagem de um valor nominal, conforme aplicação descrita para o produto.
- Instalações que aceitem montagem embutida em rosca M30 x 1,5 e conexão elétrica M12 A de 3 contatos.
- Sistemas com alimentação DC entre 10 e 36 V e faixa de ajuste requerida entre 5 e 3600 Imp/min.
- Aplicações que utilizem saída PNP/NPN parametrizável ou comunicação IO-Link.
⚠ Considere outro se precisa de:
- Não selecionar quando a frequência necessária estiver fora da faixa de ajuste de 5 a 3600 Imp/min; a frequência máxima de amortecimento indicada é 18000 Imp/min e não deve ser confundida com a faixa de ajuste.
- Não selecionar para uma montagem que exija rosca diferente de M30 x 1,5 sem confirmar adaptação mecânica.
- Não conectar a alimentação fora de 10 a 36 V DC ou exigir uma conexão elétrica diferente de M12 A, 3 contatos sem verificar a interface do sistema.
APLICAÇÕES E USO
- Aplicação declarada pelo fabricante: avaliação simples de movimentos rotativos ou lineares quanto à ultrapassagem de um valor nominal, com função de bloqueio.
- Possibilidade de uso em monitoramento de velocidade de rotação, desde que a faixa de ajuste necessária esteja entre 5 e 3600 Imp/min e a instalação respeite os limites elétricos e mecânicos informados.
- A ficha informa temperatura ambiente de -25 a 80 °C e graus de proteção IP 65 e IP 67; a adequação depende das condições reais de instalação e conexão.
- O fator de correção varia conforme o material do alvo: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3. Considere esses fatores ao validar a aplicação.
COMO ESCOLHER
Antes de comprar o Unidade de avaliação compacta para monitoramento da velocidade de rotação ifm DI5024, M30 x 1,5, IO-Link, PNP/NPN, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | DI5024 | Código do produto informado pelo fabricante. |
| Tipo de produto | Unidade de avaliação compacta para monitoramento da velocidade de rotação | Descrição funcional do produto. |
| Aplicação declarada | Avaliação simples de movimentos rotativos e lineares quanto ao valor nominal excedido; bloquear | Aplicação descrita na ficha do produto. |
| Princípio de medida | Indutivo | Princípio de detecção declarado. |
| Faixa de medição e detecção | ||
|---|---|---|
| Alcance de ajuste | 5 a 3600 Imp/min | Faixa declarada para ajuste do valor de velocidade. |
| Alcance de detecção | 10 mm | Valor declarado para detecção. |
| Distância de trabalho | 0 a 8,1 mm | Intervalo declarado de trabalho. |
| Frequência de amortecimento máxima | 18000 Imp/min | Limite indicado; não equivale à faixa de ajuste. |
| Histerese | 10% de Sr | Valor de histerese declarado em relação a Sr. |
| Fator de correção | Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3 | Fatores declarados conforme material do alvo. |
| Dados elétricos | ||
|---|---|---|
| Tensão nominal DC | 10 a 36 V | Faixa nominal de alimentação em corrente contínua. |
| Consumo de corrente | < 22 mA | Consumo máximo declarado como inferior a 22 mA. |
| Classe de proteção | III | Classe de proteção elétrica indicada. |
| Proteção contra sobrecarga | Sim | Proteção declarada para a unidade. |
| Proteção contra curto-circuitos | Sim | Proteção declarada para as saídas. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada para a alimentação. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Valor máximo informado para a saída. |
| Saídas e ajustes | ||
|---|---|---|
| Função elétrica | PNP/NPN | Tipo de saída declarado. |
| Função de saída | Abertura ou fechamento, parametrizável | Configuração funcional disponível. |
| Corrente máxima constante da saída de comutação DC | 250 mA | Limite contínuo declarado para a saída. |
| Corrente máxima de pico da saída de comutação | 250 mA | Limite de pico declarado para a saída. |
| Ajuste do ponto de comutação | Potenciômetro múltiplo ou IO-Link | Métodos de ajuste informados. |
| Distância de comutação ajustável | Não | A ficha declara que a distância de comutação não é ajustável. |
| Retardo de partida | 0 a 30 s; passos de 100 ms; padrão de 15 s | Intervalo, incremento e valor padrão declarados. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação disponível. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e modo de transferência declarados. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil de comunicação indicado. |
| DeviceID suportado | Modo de operação default 734 | Identificador indicado para o modo de operação padrão. |
| Tempo mínimo do ciclo do processo | 3,2 ms | Tempo mínimo declarado para o ciclo de processo. |
| Conexão elétrica | 1 x M12, codificação A, 3 contatos | Conector especificado para ligação elétrica. |
| Condições ambientais e conformidade | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Faixa declarada de operação ambiente. |
| Temperatura de armazenamento | -25 a 80 °C | Faixa declarada para armazenamento. |
| Grau de proteção | IP 65; IP 67 | Graus de proteção declarados; respeitar condições de instalação e conexão. |
| Norma EMC | EN 60947-5-2 | Norma indicada para EMC. |
| Resistência a choques | DIN EN 60947-5-2 | Referência declarada para resistência a choques. |
| Resistência a vibrações | DIN EN 60947-5-2 | Referência declarada para resistência a vibrações. |
| MTTF | 3262 anos | Valor declarado na ficha; não representa prazo de garantia. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Designação da rosca | M30 x 1,5 | Rosca de montagem declarada. |
| Comprimento | 92,3 mm | Comprimento indicado para o produto. |
| Tipo de montagem | Embutido | Configuração de montagem declarada. |
| Invólucro | Forma construtiva de roscas | Descrição construtiva declarada. |
| Materiais do invólucro | Latão revestido especial, PA, aço inoxidável e TPE-U | Materiais listados na ficha. |
| Torque máximo de aperto | 50 Nm | Limite máximo de aperto declarado. |
| Peso | 221,42 g | Peso indicado no conjunto de dados. |
| Displays e elementos de operação | ||
|---|---|---|
| Display de status de chaveamento | 1 x LED verde | Indicador visual declarado para status de chaveamento. |
| Itens incluídos e embalagem | ||
|---|---|---|
| Material incluído | 2 porcas de fixação | Acessórios listados como incluídos. |
| Unidades por embalagem | 1 peça | Quantidade declarada por embalagem. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com alimentação de 10 a 36 V DC, conexão M12 A de 3 contatos e entrada compatível com a saída PNP/NPN selecionada. | ✓ | Essas características correspondem às especificações elétricas declaradas; confirme a configuração da saída e a ligação no datasheet. |
| Rede ou controlador com comunicação IO-Link COM2 a 38,4 kBaud. | ✓ | A unidade informa interface IO-Link e tipo de transferência COM2 (38,4 kBaud); verifique no sistema mestre o suporte ao perfil e ao DeviceID indicado. |
| Instalação que aceita rosca M30 x 1,5 e montagem embutida. | ✓ | A conexão mecânica e o tipo de montagem correspondem aos dados do produto; observar o torque máximo especificado de 50 Nm. |
| Aplicação que precisa de ajuste entre 5 e 3600 Imp/min. | ✓ | A faixa de ajuste informada é de 5 a 3600 Imp/min; a frequência de amortecimento máxima de 18000 Imp/min é uma especificação distinta. |
| Aplicação cuja alimentação excede 10 a 36 V DC ou cujo conector exigido não é M12 A de 3 contatos. | ✗ | A alimentação e a conexão elétrica solicitadas ficam fora das especificações declaradas. |
| Aplicação com frequência de ajuste requerida fora de 5 a 3600 Imp/min. | ✗ | A faixa de ajuste especificada não cobre esse requisito. |
INSTALAÇÃO
Como instalar o Unidade de avaliação compacta para monitoramento da velocidade de rotação ifm DI5024, M30 x 1,5, IO-Link, PNP/NPN
- Confirme que a rosca de montagem disponível é M30 x 1,5 e que a instalação permite montagem embutida.

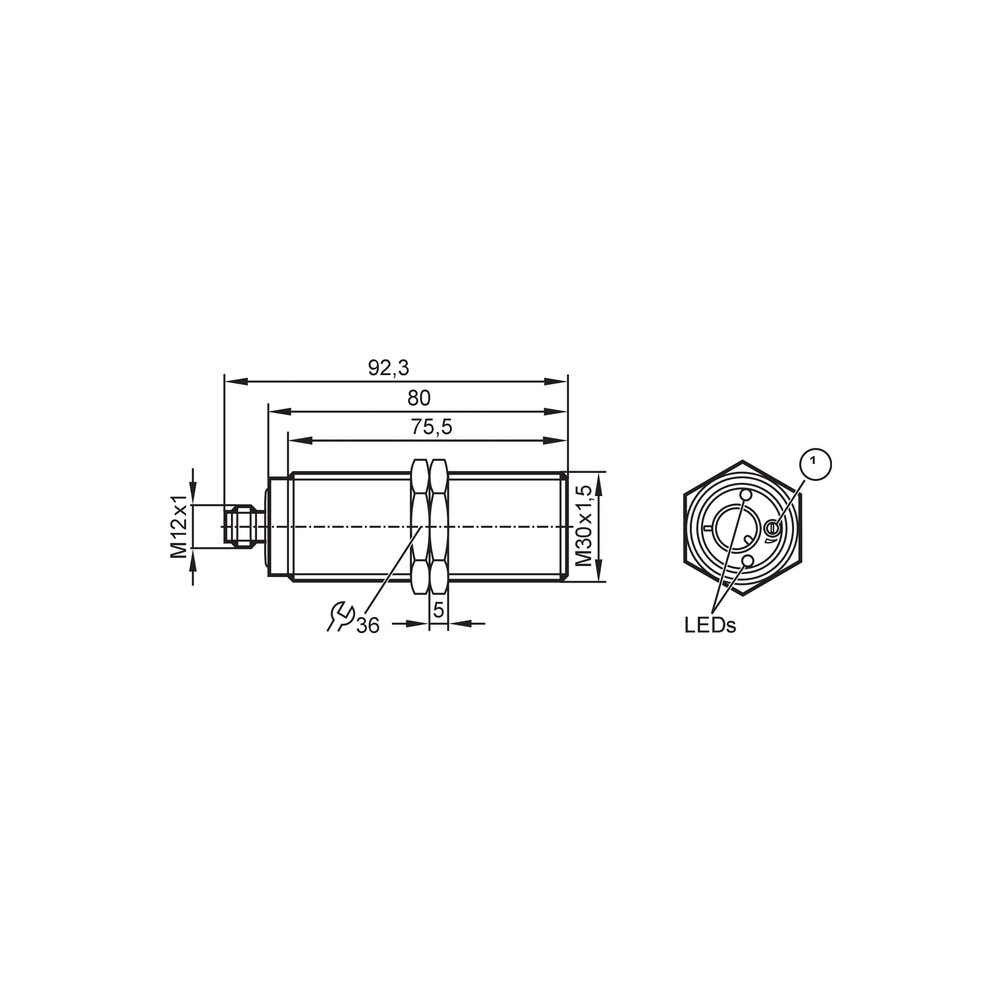

- Posicione e fixe a unidade de acordo com o desenho dimensional e com as condições mecânicas da aplicação.
- Aperte respeitando o torque máximo declarado de 50 Nm.
- Conecte o cabo ao conector M12 com codificação A e 3 contatos; confira a pinagem no datasheet do fabricante antes de energizar.
- Alimente somente dentro da faixa de 10 a 36 V DC e configure a saída PNP/NPN e a função de abertura ou fechamento conforme o controlador.
- Ajuste o ponto de comutação pelo potenciômetro múltiplo ou via IO-Link e verifique o estado indicado pelo LED verde.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O estado de chaveamento não corresponde ao limite esperado. | Ponto de comutação ou função de saída configurados de forma diferente da lógica esperada; também pode haver condição de detecção influenciada pelo material do alvo. | Confira a parametrização do ponto de comutação e da função abertura/fechamento; compare o material do alvo com os fatores de correção declarados. |
| A unidade não comunica com o mestre IO-Link. | Configuração do mestre incompatível com COM2, perfil ou modo de operação indicado, ou ligação/conector incorretos. | Verifique conexão M12 A de 3 contatos, suporte a COM2 (38,4 kBaud), perfil SSP 0 e DeviceID do modo default 734. |
| A saída não é reconhecida pelo controlador. | Tipo PNP/NPN selecionado ou lógica de abertura/fechamento incompatível com a entrada do controlador; alimentação ou ligação também podem estar fora da especificação. | Confirme a configuração da saída, a compatibilidade da entrada e a alimentação entre 10 e 36 V DC; consulte o esquema de ligação do datasheet. |
| A detecção parece instável ou não ocorre na distância prevista. | Alvo fora da distância de trabalho declarada ou efeito do fator de correção associado ao material do alvo. | Meça a distância de instalação, compare com 0 a 8,1 mm e verifique o fator de correção correspondente ao material. |
