Unidade de Avaliação de Velocidade IFM DI5020 M30

Pré-visualizar: DI5020 IFM - Unidade de Avaliação de Velocidade IFM Monitoramento de rotação e bloqueio M30 PNP 10mm

DI5020 IFM - Unidade de Avaliação de Velocidade IFM Monitoramento de rotação e bloqueio M30 PNP 10mm

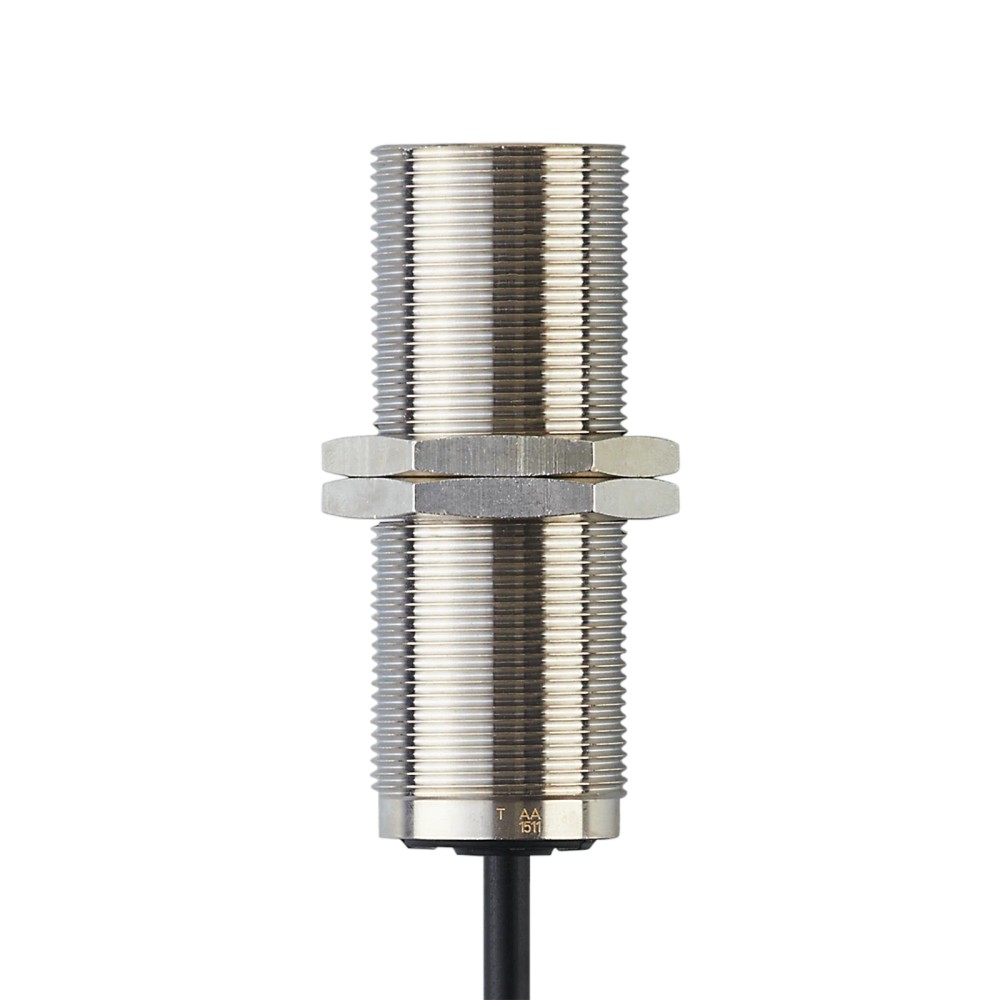

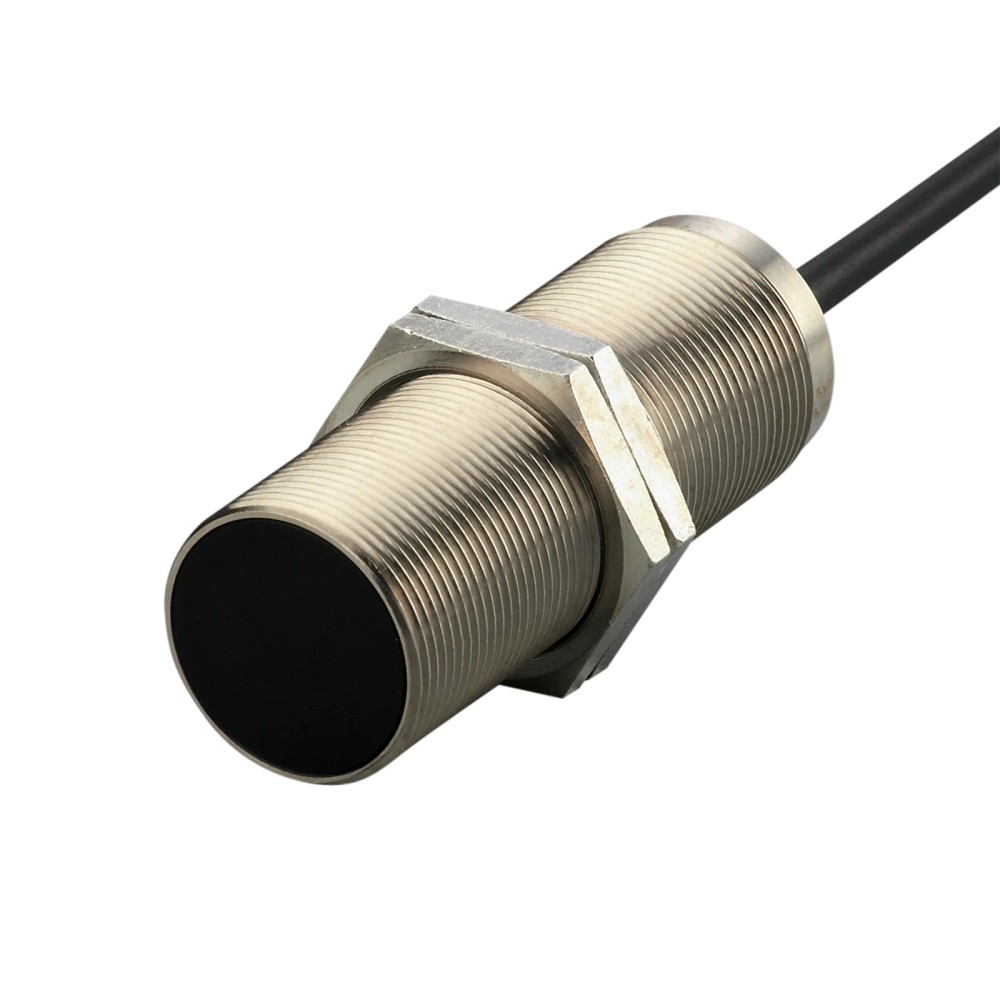

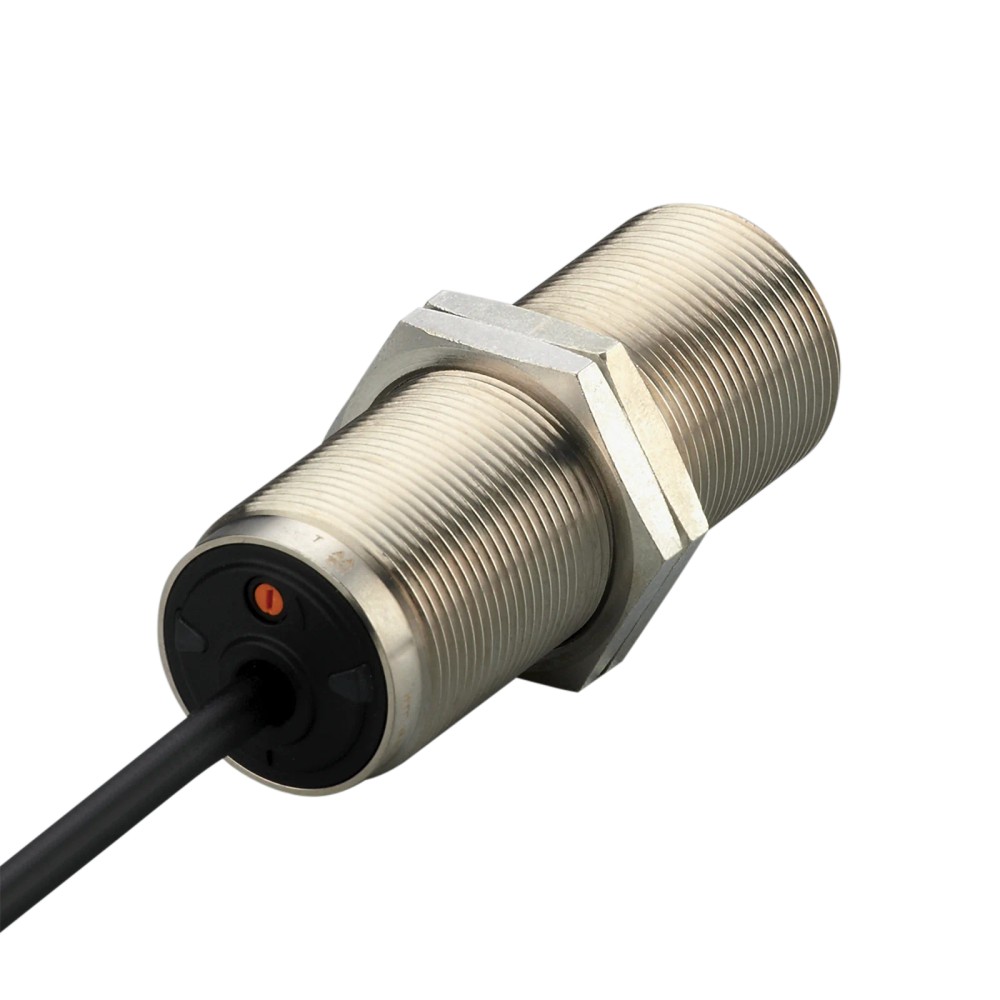

Imagem meramente ilustrativa

R$ 1.829,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DI5020
EAN: 4021179303286
NCM do produto: 90291090

Destaques do Produto Faixa de ajuste...mais

Fechar menu

Saiba mais sobre: "DI5020 IFM - Unidade de Avaliação de Velocidade IFM Monitoramento de rotação e bloqueio M30 PNP 10mm"

Destaques do Produto

Faixa de ajuste

5...3600 Imp/min

Saída

PNP normalmente aberta

Alimentação

10...36 V DC

Montagem

Embutida; rosca M30 x 1,5

Conexão elétrica

Cabo PUR de 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Unidade de avaliação compacta para monitoramento da velocidade de rotação IFM DI5020, M30 x 1,5, PNP, normalmente aberta, alcance de detecção de 10 mm

A IFM DI5020 é uma unidade compacta para monitorar a velocidade de rotação e avaliar movimentos rotativos ou lineares em relação a um valor nominal excedido, incluindo bloqueio. Possui princípio de medição indutivo, saída PNP normalmente aberta e alcance de detecção de 10 mm. O ajuste de velocidade abrange 5 a 3600 Imp/min, e a conexão elétrica é feita por cabo PUR de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Função	Monitoramento da velocidade de rotação
Princípio de medição	Indutivo
Alcance de ajuste	5...3600 Imp/min
Alcance de detecção	10 mm
Saída	1 saída PNP, normalmente aberta
Tensão nominal DC	10...36 V
Rosca e comprimento	M30 x 1,5; 80 mm
Conexão elétrica	Cabo PUR de 2 m; 3 x 0,5 mm²
Grau de proteção	IP65, IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de velocidade de movimentos rotativos ou lineares quando a aplicação estiver dentro da faixa de ajuste de 5...3600 Imp/min.
Aplicações que aceitem saída PNP normalmente aberta e alimentação de 10...36 V DC.
Montagem embutida em configuração compatível com rosca M30 x 1,5 e alcance de detecção de 10 mm.

⚠ Considere outro se precisa de:

Aplicações que exijam saída diferente de PNP normalmente aberta, alimentação fora de 10...36 V DC ou faixa de ajuste acima de 3600 Imp/min ou abaixo de 5 Imp/min.
Instalações que não possam acomodar montagem embutida M30 x 1,5 ou que exijam conexão elétrica diferente do cabo PUR de 2 m.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: avaliação de movimentos rotativos e lineares em relação ao valor nominal excedido, com função de bloqueio.
Monitoramento em máquinas com movimento rotativo quando a velocidade requerida estiver entre 5 e 3600 Imp/min, respeitando as condições de montagem e detecção especificadas.
Uso em ambiente com temperatura de -25...80 °C, desde que a instalação elétrica e mecânica atenda ao datasheet. A ficha não especifica materiais-alvo permitidos para uma aplicação específica além dos fatores de correção listados.

COMO ESCOLHER

Antes de comprar o Unidade de avaliação compacta para monitoramento da velocidade de rotação IFM DI5020, M30 x 1,5, PNP, normalmente aberta, alcance de detecção de 10 mm, verifique estes pontos:

Escolha a DI5020

Quando o monitoramento requerido estiver na faixa de 5...3600 Imp/min, a alimentação disponível for 10...36 V DC e o sistema aceitar uma saída PNP normalmente aberta. Confirme também o espaço para corpo M30 x 1,5, comprimento de 80 mm e cabo de 2 m.

Busque outra configuração

Se o circuito exigir outra lógica de saída, outra faixa de velocidade, alimentação fora da faixa especificada ou outro tipo de conexão elétrica, compare os requisitos com o datasheet de outra unidade de avaliação. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo	DI5020	Código do produto.
Função	Monitoramento da velocidade de rotação	Função indicada para a unidade.
Aplicação descrita	Avaliação simples de movimentos rotativos e lineares quanto ao valor nominal excedido; bloquear	Descrição de aplicação fornecida na ficha.
Princípio de medida	Indutivo	Princípio de medição informado.
Tipo de produto	Unidade de avaliação compacta para monitoramento da velocidade de rotação	Classificação indicada nos dados do produto.

Faixa de medição e ajuste
Alcance de ajuste	5...3600 Imp/min	Intervalo de ajuste informado.
Alcance de detecção	10 mm	Valor de alcance declarado na ficha.
Distância de trabalho	0...8,1 mm	Intervalo declarado para a distância de trabalho.
Distância de comutação ajustável	Não	A ficha informa que a distância de comutação não é ajustável.
Frequência máxima de amortecimento	18000 Imp/min	Limite indicado para a frequência de amortecimento.
Ajuste do ponto de comutação	Potenciômetro de várias velocidades	Método de ajuste informado.

Dados elétricos
Tensão nominal DC	10...36 V	Faixa nominal de alimentação em corrente contínua.
Consumo de corrente	< 20 mA	Consumo informado.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.

Saídas
Quantidade de saídas	1	Número total de saídas informado.
Tipo de saída	PNP	Função elétrica da saída.
Função de saída	Normalmente aberta	Estado de saída informado.
Corrente máxima constante da saída de comutação DC	250 mA	Limite contínuo especificado para a saída.
Corrente máxima de pico da saída de comutação	250 mA	Limite de pico informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado.

Precisão e desvios
Histerese	10 % de Sr	Valor de histerese relativo a Sr, conforme informado.
Fator de correção — aço	1	Fator de correção de material indicado.
Fator de correção — aço inoxidável	0,7	Fator de correção de material indicado.
Fator de correção — latão	0,5	Fator de correção de material indicado.
Fator de correção — alumínio	0,4	Fator de correção de material indicado.
Fator de correção — cobre	0,3	Fator de correção de material indicado.

Tempos de reação
Retardo de partida	15 s	Retardo de partida especificado.

Conexão elétrica e indicação
Conexão elétrica	Cabo PUR de 2 m; 3 x 0,5 mm²	Tipo, comprimento e seção informados para o cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul	Identificação de condutores conforme a ficha; consulte o datasheet para a ligação.
Indicação de status	1 LED verde para status de chaveamento	Elemento de indicação especificado.
Protocolo de comunicação	Não especificado	A ficha descreve saída de comutação, sem indicar protocolo.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25...80 °C	Faixa de armazenamento informada.
Grau de proteção	IP65; IP67	Graus de proteção declarados na ficha.

Dados mecânicos
Tipo de montagem	Embutido	Configuração de montagem indicada.
Designação da rosca	M30 x 1,5	Dimensão da rosca do corpo.
Comprimento	80 mm	Comprimento informado.
Invólucro	Forma construtiva de roscas	Descrição da forma construtiva.
Materiais do invólucro	Latão revestido especial, PA e TPE-U	Materiais declarados.
Torque máximo de aperto	50 Nm	Limite máximo informado para aperto.
Peso	282,3 g	Peso indicado nos atributos do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Acessório incluído	2 porcas de fixação	Material incluído indicado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; a unidade dispõe de uma saída de comutação PNP.

Conexões

Elétrica Cabo PUR de 2 m, 3 x 0,5 mm²; condutores BK = preto, BN = marrom e BU = azul. Alimentação nominal de 10...36 V DC; saída PNP normalmente aberta, corrente máxima constante e de pico de 250 mA. Verifique a atribuição dos condutores e o circuito no datasheet antes da ligação.

Processo Não é indicada conexão de processo para fluido. A montagem mecânica é embutida, com rosca M30 x 1,5; alcance de detecção de 10 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito compatível com saída PNP normalmente aberta e alimentação de 10...36 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação informados para a DI5020; confirme o limite de corrente da carga.
Aplicação com velocidade dentro de 5...3600 Imp/min e montagem embutida M30 x 1,5	✓	A faixa de ajuste e a montagem correspondem aos dados especificados.
Sistema que exige comunicação por protocolo digital	✗	A ficha informa saída de comutação PNP e não especifica protocolo de comunicação.
Circuito cuja carga excede 250 mA na saída	✗	A corrente máxima constante e de pico da saída é 250 mA.
Alimentação DC fora de 10...36 V	✗	A tensão nominal DC informada é de 10...36 V.

INSTALAÇÃO

Como instalar o Unidade de avaliação compacta para monitoramento da velocidade de rotação IFM DI5020, M30 x 1,5, PNP, normalmente aberta, alcance de detecção de 10 mm

Confirme no datasheet se a faixa de velocidade, alimentação, tipo de saída e condições ambientais atendem à aplicação.
Verifique o espaço de instalação para montagem embutida, rosca M30 x 1,5 e comprimento de 80 mm.
Posicione e fixe o sensor respeitando o torque máximo de aperto de 50 Nm.
Planeje o percurso do cabo PUR de 2 m e identifique os condutores conforme o datasheet.
Conecte à alimentação DC de 10...36 V e ao circuito de entrada PNP, verificando o limite de corrente da saída.
Após a ligação, confira o LED verde de status de chaveamento e valide a resposta do sistema na faixa de operação prevista.

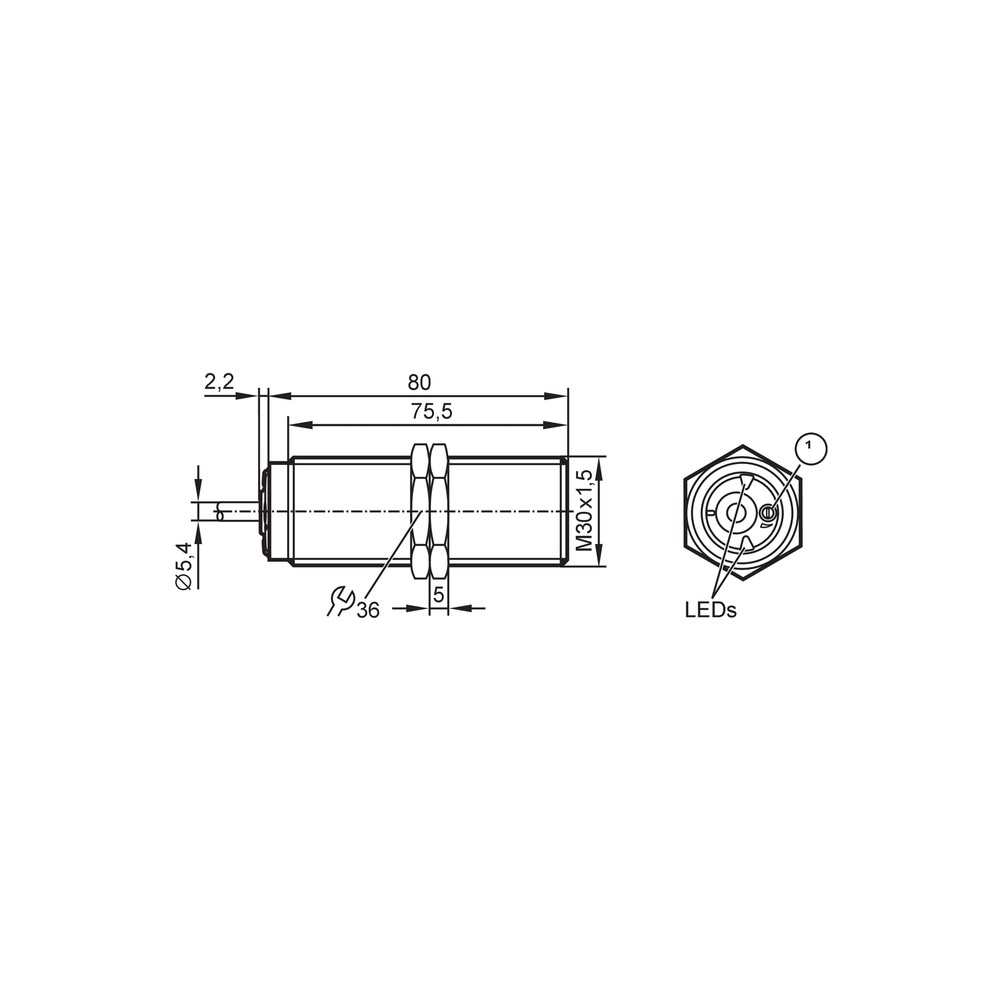

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta.	Alimentação fora da faixa nominal, ligação incorreta dos condutores ou ausência de pulsos detectáveis na aplicação.	Meça a alimentação DC e confira a ligação dos condutores no datasheet; verifique se o movimento e a distância de detecção estão dentro das condições da ficha.
O controlador conectado não reconhece a saída.	Entrada do controlador incompatível com saída PNP normalmente aberta ou erro de ligação elétrica.	Confirme o tipo de entrada do controlador e compare a ligação com o esquema do datasheet, sem exceder 250 mA na saída.
A velocidade indicada ou a comutação não corresponde ao valor esperado.	Ajuste do ponto de comutação fora do valor pretendido ou velocidade fora da faixa de ajuste.	Confira o ajuste pelo potenciômetro de várias velocidades e valide se a condição está entre 5 e 3600 Imp/min.
O status não é indicado no LED.	Ausência de alimentação, conexão elétrica incorreta ou condição de chaveamento não atingida.	Verifique a alimentação de 10...36 V DC, a ligação elétrica e a condição de operação; consulte o datasheet para os detalhes de avaliação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM DI5020 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM DI5020 e para que serve?

É uma unidade compacta de avaliação para monitorar velocidade de rotação. A ficha também descreve avaliação de movimentos rotativos e lineares em relação a valor nominal excedido, incluindo bloqueio.

O que acompanha a unidade?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. A conexão elétrica do produto é um cabo PUR de 2 m.

A DI5020 funciona com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada. A saída é PNP normalmente aberta; confirme que a entrada do controlador aceita esse tipo de sinal e respeite o limite de 250 mA.

Qual é a faixa de velocidade ajustável?

O alcance de ajuste informado é de 5...3600 Imp/min. Para frequências ou condições fora desse intervalo, consulte outra configuração adequada.

A DI5020 serve para alimentação de 24 V DC?

A alimentação nominal especificada é de 10...36 V DC, portanto 24 V DC está dentro dessa faixa. Verifique também a ligação e os limites elétricos do circuito.

Posso usar a saída para uma carga que consome mais de 250 mA?

Não diretamente conforme o limite especificado: a corrente máxima constante e de pico da saída é 250 mA. Verifique a corrente da carga e o esquema do circuito antes de conectar.

O que verificar se o sensor não comutar?

Antes de substituir a unidade, confira a alimentação de 10...36 V DC, a ligação dos condutores e se há movimento detectável na aplicação. Consulte o datasheet para validar o ajuste e as condições de detecção.

O LED está apagado; isso indica defeito?

Não necessariamente. Verifique primeiro a alimentação e a conexão elétrica; o LED verde indica status de chaveamento, então confirme também se a condição de comutação foi atingida.

Como escolher entre a DI5020 e outra unidade de avaliação?

Escolha a DI5020 se a faixa de 5...3600 Imp/min, a saída PNP normalmente aberta, a alimentação de 10...36 V DC e a montagem M30 x 1,5 atenderem ao sistema. Se algum desses requisitos não corresponder, compare os dados com outra unidade; a ficha não aponta um modelo alternativo específico.

Quais cuidados devo ter na instalação mecânica?

A unidade é instalada de forma embutida e tem rosca M30 x 1,5. Respeite o torque máximo de aperto de 50 Nm e consulte o desenho dimensional para planejar o espaço de montagem.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga conforme a configuração elétrica; confirme a compatibilidade da entrada conectada. (Ref.: Tipo de saída: PNP)

Normalmente aberta

Função de saída indicada como normalmente aberta na ficha do produto. (Ref.: Função de saída)

Imp/min

Pulsos por minuto, unidade usada na ficha para expressar o alcance de ajuste de velocidade. (Ref.: Alcance de ajuste: 5...3600 Imp/min)

Histerese

Diferença de comutação associada ao comportamento de chaveamento, expressa na ficha como percentual de Sr. (Ref.: Histerese: 10 % de Sr)

Montagem embutida

Configuração de instalação indicada para o sensor, com corpo roscado M30 x 1,5. (Ref.: Tipo de montagem: embutido; Designação da rosca: M30 x 1,5)
