Módulo com Fusível IFM DF2220

Pré-visualizar: DF2220 IFM - Módulo com Fusível IFM Alimentação sem interrupção 24VDC 2 Canais 1-10A

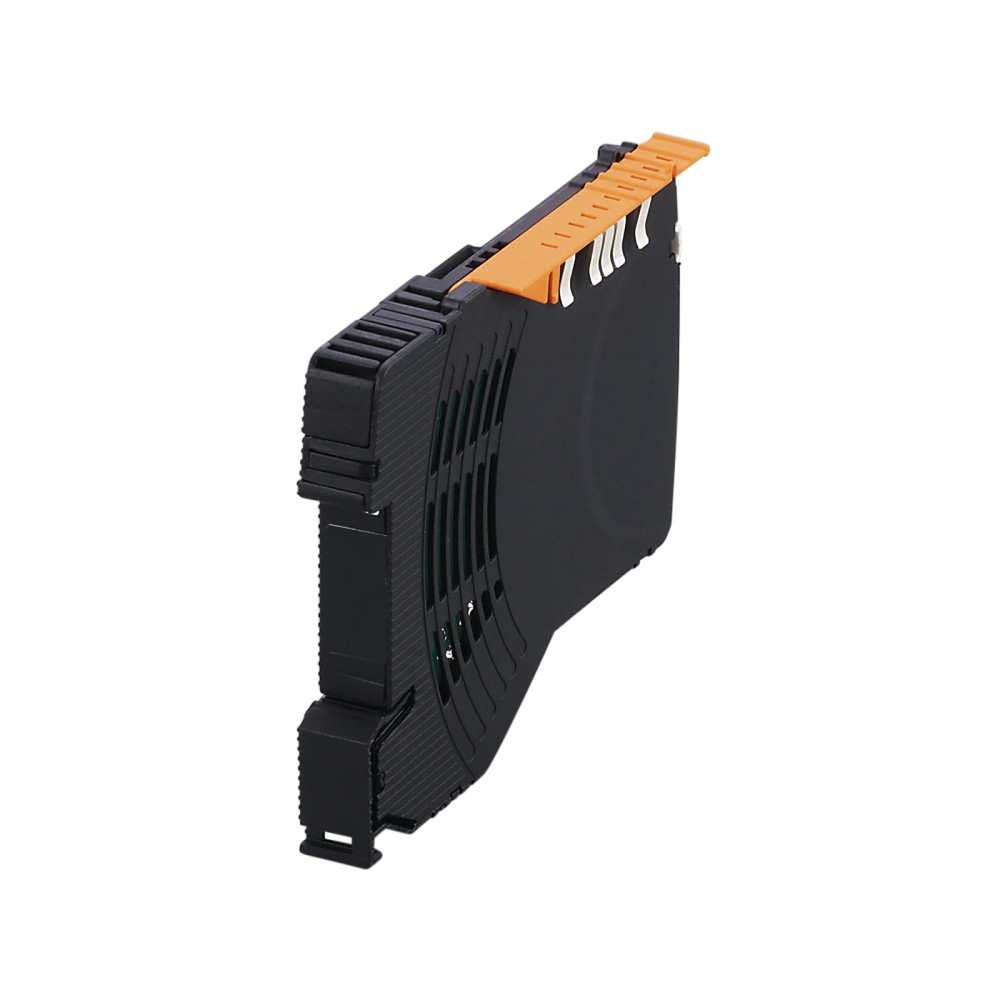

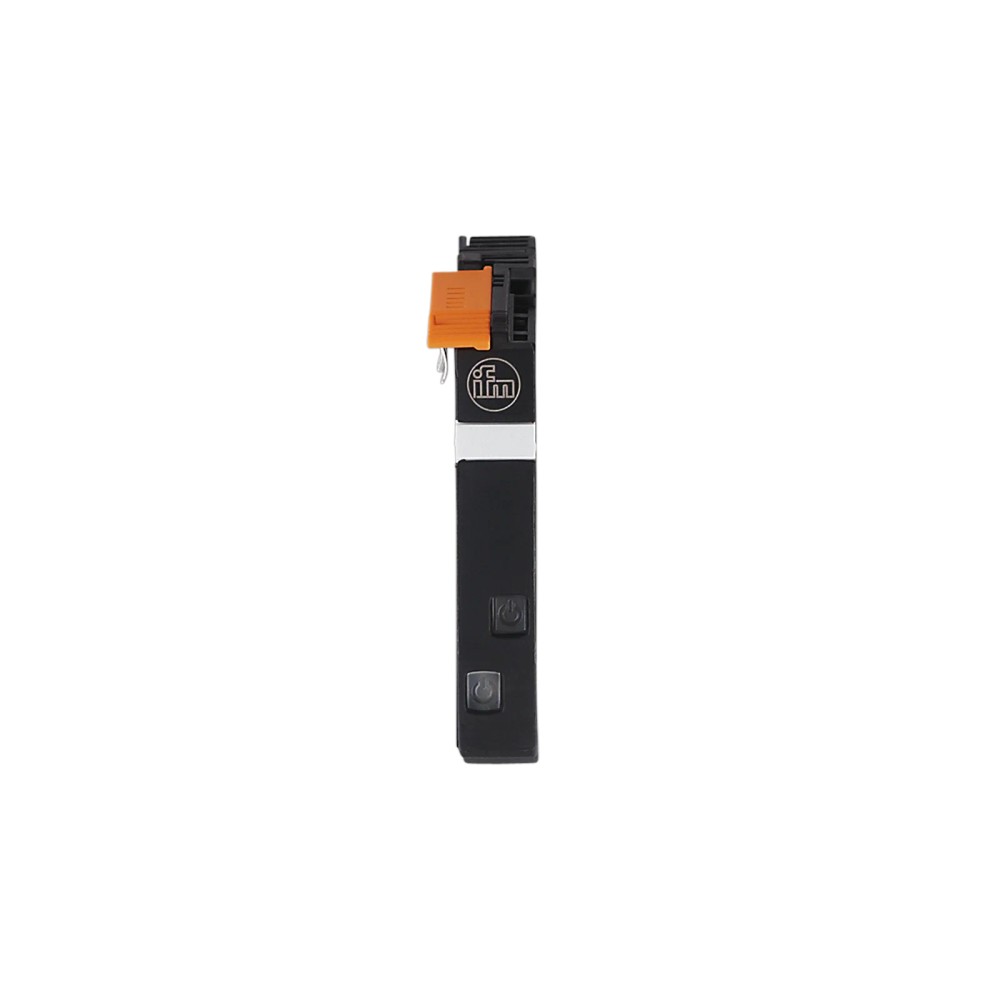

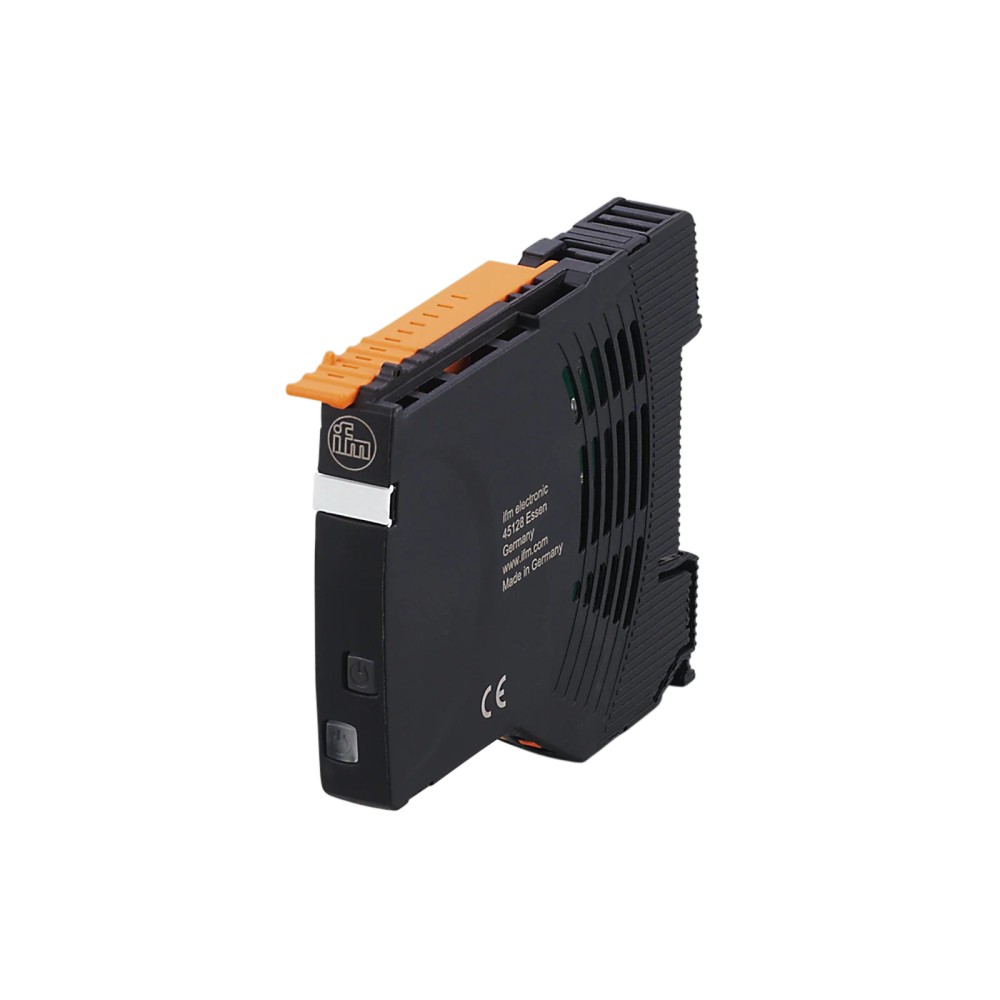

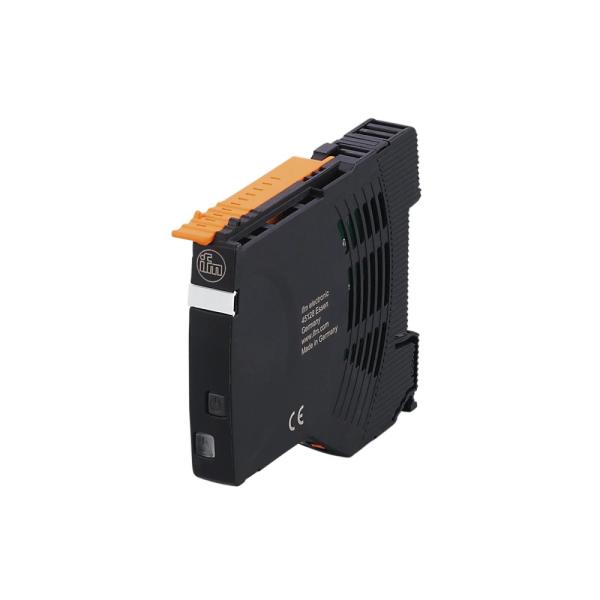

DF2220 IFM - Módulo com Fusível IFM Alimentação sem interrupção 24VDC 2 Canais 1-10A

Imagem meramente ilustrativa

R$ 820,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DF2220
EAN: 4021179321204
NCM do produto: 85365090

Destaques do Produto Tensão nominal 24 V...mais

Fechar menu

Saiba mais sobre: "DF2220 IFM - Módulo com Fusível IFM Alimentação sem interrupção 24VDC 2 Canais 1-10A"

Destaques do Produto

Tensão nominal

24 V DC

Número de canais

Corrente nominal por canal

1–10 A

Montagem

Trilho TH35 (EN 60715)

Comunicação descrita

IO-Link

Grau de proteção frontal

IP20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo com fusível IFM DF2220 para alimentação de tensão sem interrupção, 24 V DC, 2 canais, 1–10 A

O IFM DF2220 é um módulo com fusível para alimentação de tensão sem interrupção, destinado a circuitos de 24 V DC. Possui dois canais com corrente nominal de 1–10 A e elemento Fail Safe com corrente nominal de 16 A. É montado em trilho TH35 e dispõe de comunicação IO-Link conforme a descrição do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DF2220
Função	Alimentação de tensão sem interrupção com módulo de fusível
Tensão nominal	24 V DC
Faixa de tensão de entrada	19,2–30 V DC
Quantidade de canais	2
Corrente nominal dos canais	1–10 A
Corrente nominal do elemento Fail Safe	16 A
Montagem	Trilho TH35, conforme EN 60715
Grau de proteção	IP20 na parte frontal
Dimensões	80 × 12,5 × 98 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos de alimentação de 24 V DC que atendam à faixa de entrada especificada de 19,2–30 V DC.
Instalações que necessitem de dois canais com corrente nominal de 1–10 A.
Painéis compatíveis com montagem em trilho TH35, conforme EN 60715.
Aplicações que requeiram módulo com fusível e alimentação de tensão sem interrupção, respeitando os limites do fabricante.

⚠ Considere outro se precisa de:

Não utilizar quando a tensão DC de entrada estiver fora da faixa de 19,2–30 V DC.
Não selecionar para exigência de corrente nominal por canal acima de 10 A; a ficha informa 16 A para o elemento Fail Safe, não como corrente nominal dos canais.
Não considerar adequado para instalação que exija proteção frontal superior a IP20 sem proteção adicional apropriada.

APLICAÇÕES E USO

Uso em painéis de controle com alimentação DC nominal de 24 V, desde que a tensão de entrada permaneça entre 19,2 e 30 V e os canais operem dentro da corrente nominal de 1–10 A. Aplicação baseada nos limites explicitamente informados na ficha.
Integração em painéis com trilho TH35 conforme EN 60715, observando a faixa de temperatura ambiente de −25 a 60 °C e o grau de proteção IP20 na parte frontal.
Possível uso em circuitos que precisem da função de alimentação sem interrupção descrita pelo fabricante; confirme no datasheet as condições de ligação, cargas e instalação aplicáveis ao circuito específico. A ficha não identifica setores ou máquinas específicos como aplicações comprovadas.

COMO ESCOLHER

Antes de comprar o Módulo com fusível IFM DF2220 para alimentação de tensão sem interrupção, 24 V DC, 2 canais, 1–10 A, verifique estes pontos:

Escolha o DF2220 quando

A aplicação utilizar alimentação DC dentro de 19,2–30 V, exigir dois canais de 1–10 A e permitir instalação em trilho TH35.

Avalie outra configuração quando

A carga ou o circuito exigir corrente por canal fora da faixa de 1–10 A, alimentação fora de 19,2–30 V DC ou grau de proteção frontal superior ao IP20 informado. Consulte o datasheet para confirmar os limites específicos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	IFM	Marca informada para o produto.
Modelo e SKU	DF2220	Identificação do produto.
GTIN	4021179321204	Código de identificação comercial informado.
Função	Alimentação de tensão sem interrupção	Função declarada no anúncio.
Tipo de produto	Módulo com fusível para uma alimentação de tensão sem interrupção	Descrição técnica do produto.
Descrição adicional	Módulo de segurança IO-Link	Descrição presente nos atributos do anúncio.
Componente	Fusível	Componente indicado no anúncio.
Categoria	Fontes de alimentação	Categoria informada no anúncio.

Dados elétricos
Tensão nominal DC	24 V	Valor nominal especificado.
Tensão de entrada DC	19,2–30 V	Faixa de entrada informada.
Tensão de operação	Para SELV/PELV	Condição de operação indicada na ficha.
Quantidade de canais	2	Número de canais do módulo.
Corrente nominal	1–10 A	Faixa de corrente nominal informada para o produto.
Corrente nominal do elemento Fail Safe	16 A	Valor associado especificamente ao elemento Fail Safe; não confundir com a corrente nominal dos canais.
Corrente de repouso	12 mA	Consumo em repouso informado.
Dissipação a 24 V DC	1,388 W	Valor especificado para tensão nominal de 24 V DC.
Capacidade total de carga	20 mF	Capacidade total informada.
Tempo de ligação em ponte em caso de falha de rede	10 ms	Tempo especificado para a função de ligação em ponte.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	III	Classe de proteção declarada.

Comunicação e indicação
Comunicação descrita	IO-Link	O produto é descrito como módulo de segurança IO-Link; a ficha fornecida não informa versão ou parâmetros de comunicação.
Display de status	2 × LED, vermelho / verde / laranja	Indicação de estado descrita na ficha.
Elementos operacionais	2 × botões	Quantidade de elementos operacionais informada.

Condições ambientais e conformidade
Temperatura ambiente	−25–60 °C	Faixa de temperatura de operação indicada.
Temperatura de armazenamento	−40–70 °C	Faixa de temperatura de armazenamento indicada.
Grau de proteção	IP20 na parte frontal	Proteção indicada especificamente para a parte frontal.
Grau de sujidade	2	Grau de sujidade declarado na ficha.
EMC — emissão	EN 61000-6-3	Norma de emissão de interferências informada.
EMC — imunidade	EN 61000-6-2	Norma de imunidade a ruído informada.

Dados mecânicos e montagem
Dimensões	80 × 12,5 × 98 mm	Dimensões informadas para o invólucro.
Peso	74,5 g	Peso informado no dataset do produto.
Formato do invólucro	Retangular	Formato indicado nos atributos.
Montagem	Trilho TH35, conforme EN 60715	Tipo de montagem declarado.
Modelo de invólucro	Invólucro para montagem de acordo com as normas DIN	Descrição de montagem presente na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• O produto é descrito como módulo de segurança IO-Link. A ficha disponível não informa versão, taxa de transmissão, arquivo IODD nem condições detalhadas de comunicação; confirme esses dados no datasheet ou com o fabricante.

Conexões

Elétrica Alimentação DC nominal de 24 V, com faixa de entrada de 19,2–30 V DC. A ficha fornecida não especifica o tipo de borne ou conector elétrico; confirme o esquema de ligação no datasheet antes da instalação.

Processo Não se aplica como conexão de processo: trata-se de módulo elétrico para montagem em trilho TH35, não de sensor ou atuador com conexão ao processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de alimentação DC nominal de 24 V, com entrada entre 19,2 e 30 V	✓	A faixa de tensão de entrada especificada é 19,2–30 V DC.
Aplicação com dois circuitos dentro da corrente nominal de 1–10 A	✓	A ficha informa dois canais e corrente nominal de 1–10 A.
Painel com trilho TH35 conforme EN 60715	✓	Esse tipo de montagem está indicado para o produto.
Aplicação com corrente nominal requerida por canal superior a 10 A	✗	A corrente nominal informada para os canais é 1–10 A; o valor de 16 A refere-se ao elemento Fail Safe.
Instalação que exija grau de proteção frontal superior a IP20	✗	A ficha informa IP20 na parte frontal, não uma classificação superior.

INSTALAÇÃO

Como instalar o Módulo com fusível IFM DF2220 para alimentação de tensão sem interrupção, 24 V DC, 2 canais, 1–10 A

Desenergize a alimentação do painel e confirme que o circuito está em condição segura antes de iniciar a instalação.
Verifique se a tensão DC prevista está dentro da faixa de entrada de 19,2–30 V e se a aplicação corresponde aos dois canais de 1–10 A.
Confirme a disponibilidade de trilho TH35 conforme EN 60715 e espaço compatível com as dimensões de 80 × 12,5 × 98 mm.
Monte o módulo no trilho TH35 seguindo as instruções do fabricante.
Realize as ligações elétricas conforme o esquema oficial do datasheet; a ficha resumida não informa tipo de borne ou pinagem.
Antes de energizar, confira polaridade, tensão, ligação dos canais e requisitos de proteção do painel; em seguida, verifique a indicação dos LEDs conforme o manual do fabricante.

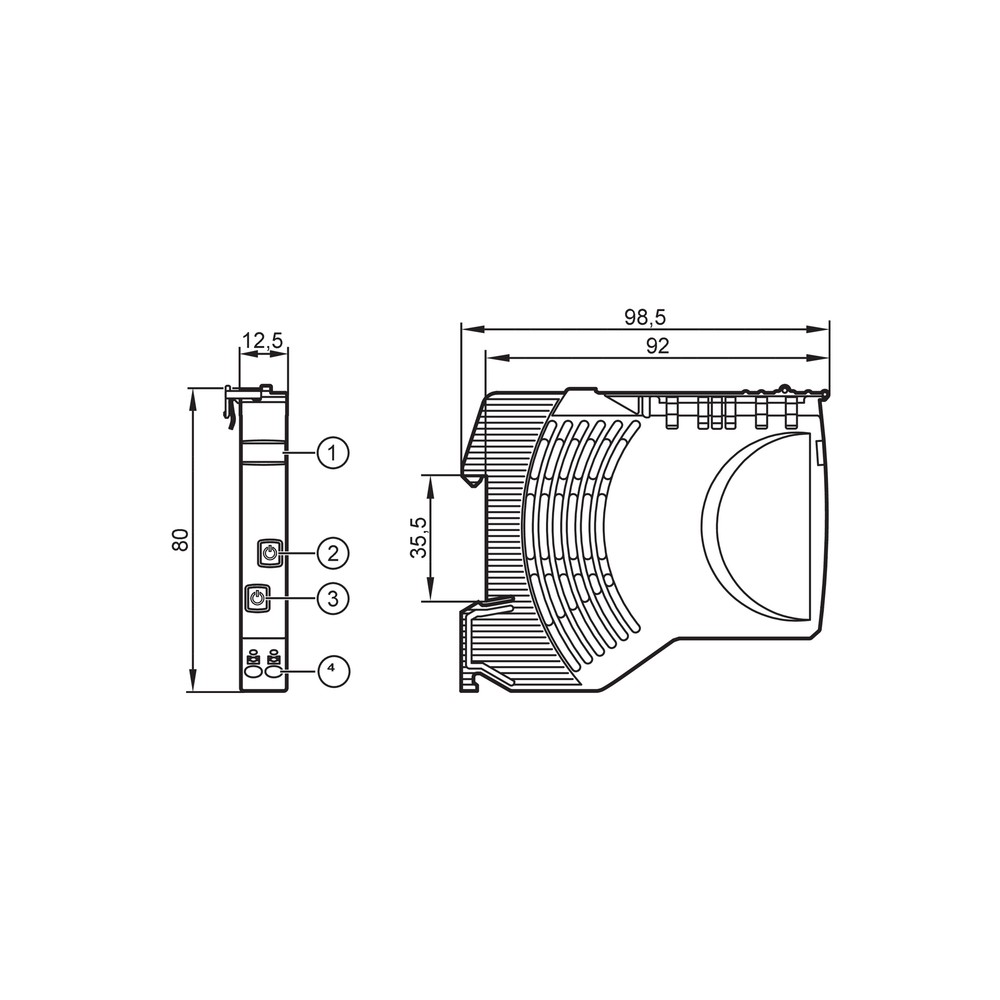

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A carga não recebe alimentação pelo canal.	Tensão de entrada ausente ou fora da faixa especificada, ligação incorreta ou condição do circuito de proteção.	Meça a tensão de entrada DC e confira se está entre 19,2 e 30 V; depois, verifique as ligações conforme o datasheet e observe os LEDs de status.
O módulo não mantém a alimentação durante a condição esperada.	A condição da carga ou da rede pode exceder os limites da função de ligação em ponte; o tempo informado é 10 ms.	Registre a duração da interrupção e compare com o tempo de ligação em ponte especificado; consulte o datasheet para as condições de carga aplicáveis.
O canal apresenta comportamento irregular ou interrompe a alimentação.	Corrente da aplicação fora da faixa nominal de 1–10 A ou ligação elétrica inadequada.	Meça a corrente do canal e confira a fiação com o esquema oficial, sem usar o valor de 16 A do elemento Fail Safe como corrente nominal do canal.
O produto indica estado anormal pelos LEDs.	Possível condição de alimentação, carga ou operação fora dos parâmetros do sistema; a ficha fornecida não detalha os códigos de LED.	Anote a combinação de cores dos dois LEDs, confira tensão e corrente e consulte o datasheet ou o fabricante para interpretar a indicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM DF2220 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM DF2220 e para quem ele serve?

É um módulo com fusível para alimentação de tensão sem interrupção, com dois canais. É destinado a instalações que atendam à faixa de entrada de 19,2–30 V DC e aos limites de corrente especificados.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo da unidade comercial.

O DF2220 funciona com qualquer tensão de 24 V?

A entrada especificada é de 19,2–30 V DC, com tensão nominal de 24 V DC. Não use essa especificação para presumir compatibilidade com alimentação AC.

Posso usar o módulo em uma instalação que exija IP superior a IP20?

A ficha declara IP20 na parte frontal. Ela não comprova grau de proteção superior; avalie a proteção do conjunto e as condições do painel antes da seleção.

Um canal parou de alimentar a carga; o que verifico antes de trocar o módulo?

Meça a tensão de entrada e a corrente do canal e confira a ligação elétrica com o datasheet. A faixa nominal informada é 1–10 A por canal.

Os LEDs estão indicando uma condição que não reconheço. Como diagnosticar?

Registre as cores dos dois LEDs e confira tensão e carga conectadas. A ficha resumida não relaciona os códigos de indicação, então consulte o datasheet ou o fabricante para interpretá-los.

É melhor comprar o módulo completo ou procurar um fusível avulso?

O produto anunciado é o módulo com fusível DF2220, não um fusível avulso. A ficha não informa peça de reposição compatível; confirme com a IFM antes de substituir componentes individualmente.

Qual é a diferença entre a corrente dos canais e os 16 A do elemento Fail Safe?

A corrente nominal informada para os canais é de 1–10 A, enquanto 16 A é especificado para o elemento Fail Safe. Se a carga ultrapassar 10 A por canal, essa especificação não confirma que o canal seja adequado.

Como o DF2220 deve ser instalado no painel?

A montagem indicada é em trilho TH35 conforme EN 60715. Faça as ligações de acordo com o esquema do datasheet e respeite os limites elétricos e ambientais especificados.

O produto tem comunicação IO-Link e qual versão devo usar?

A descrição identifica o DF2220 como módulo de segurança IO-Link, mas a ficha fornecida não especifica versão, parâmetros de comunicação ou arquivo IODD. Confirme esses dados no datasheet ou com o fabricante antes de integrar ao sistema.

GLOSSÁRIO TÉCNICO

Alimentação sem interrupção

Função declarada para manter a alimentação durante uma interrupção dentro das condições especificadas pelo fabricante. (Ref.: tempo de ligação em ponte em caso de falha de rede: 10 ms)

Fail Safe

Elemento identificado na ficha com corrente nominal própria; esse valor não deve ser confundido com a corrente nominal dos canais. (Ref.: corrente nominal do elemento Fail Safe: 16 A)

SELV/PELV

Tipos de circuitos de baixa tensão de segurança indicados como condição de operação do produto. (Ref.: tensão de operação para SELV/PELV)

TH35

Tipo de trilho de montagem indicado para o módulo, conforme a norma de montagem citada na ficha. (Ref.: EN 60715)

Grau de proteção IP

Classificação de proteção do invólucro; para este produto, a ficha especifica IP20 na parte frontal. (Ref.: IP20 na parte frontal)
