Fusível Eletrônico IFM DF1214 24VDC 2x4A

Pré-visualizar: DF1214 IFM - Fusível Eletrônico IFM Proteção de circuitos 24VDC 2x4A Trilho DIN

DF1214 IFM - Fusível Eletrônico IFM Proteção de circuitos 24VDC 2x4A Trilho DIN

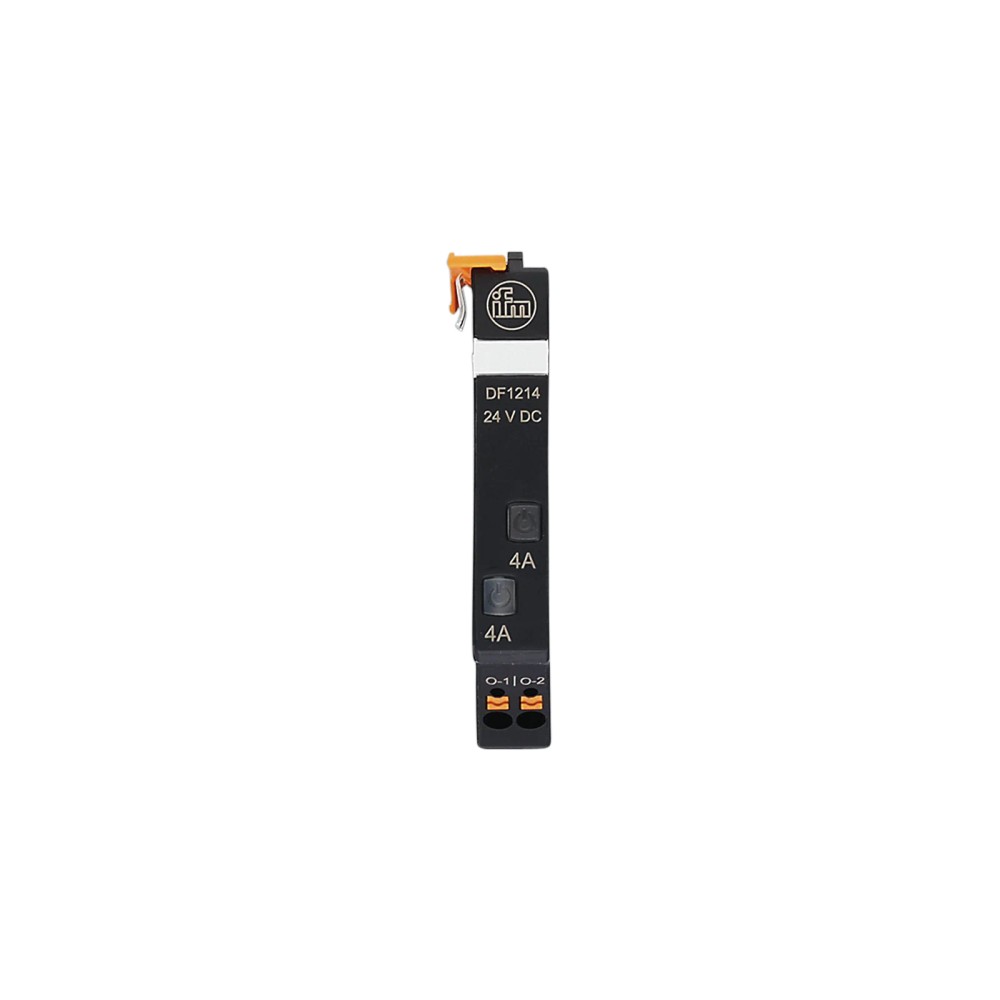

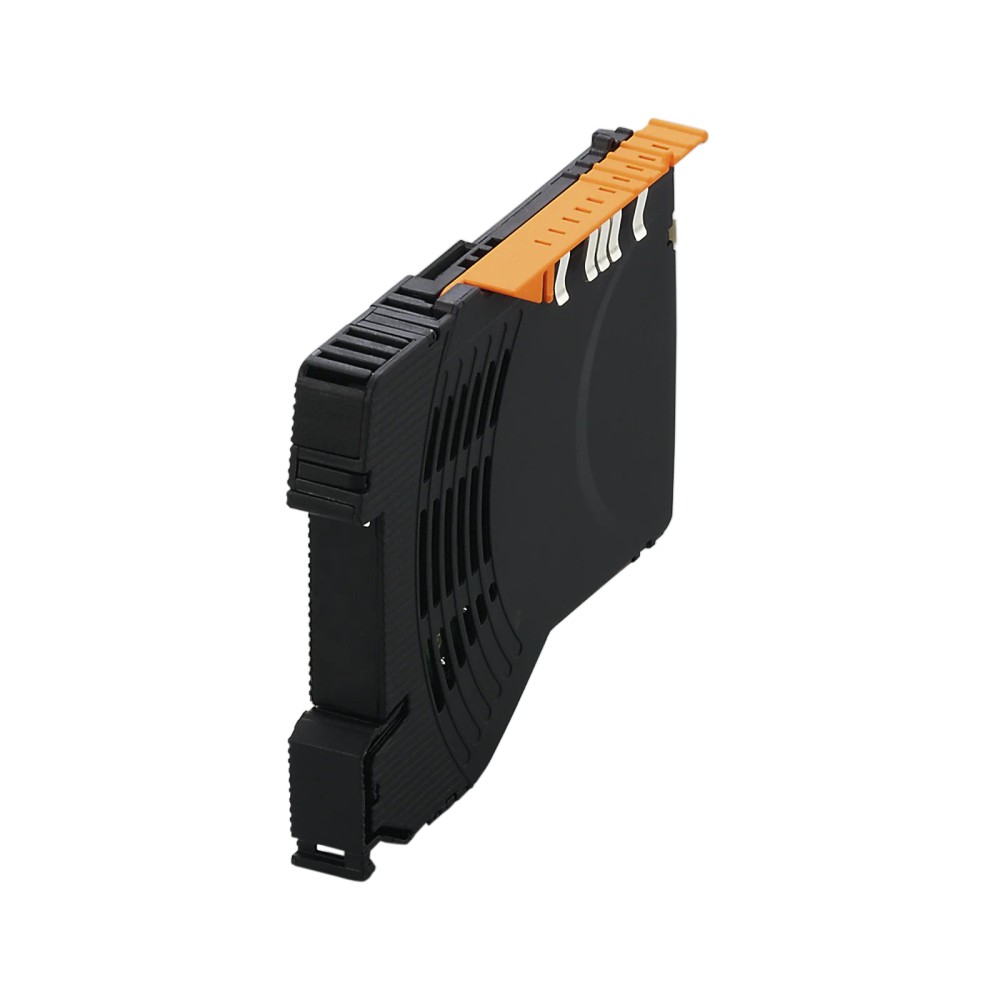

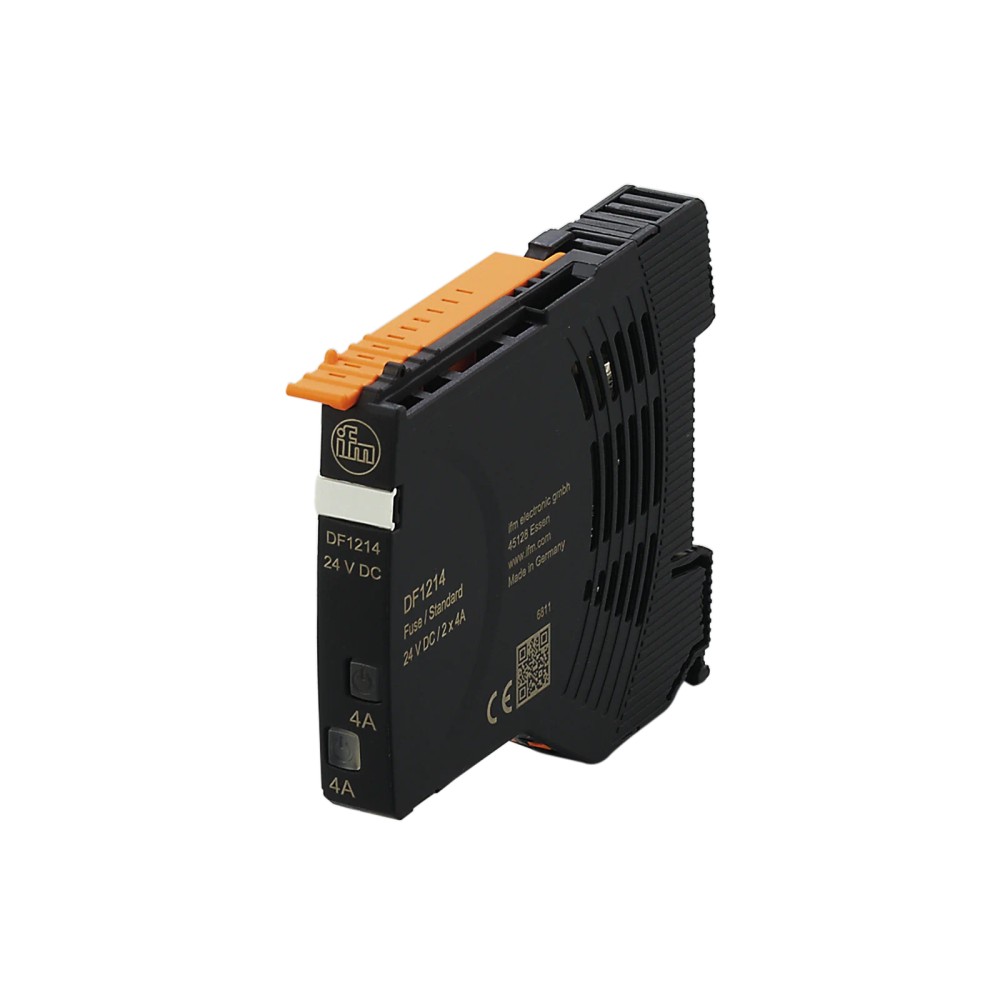

Imagem meramente ilustrativa

R$ 634,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DF1214
EAN: 4021179298711
NCM do produto: 85363090

Destaques do Produto Tensão de operação...mais

Fechar menu

Saiba mais sobre: "DF1214 IFM - Fusível Eletrônico IFM Proteção de circuitos 24VDC 2x4A Trilho DIN"

Destaques do Produto

Tensão de operação

24V DC

Número de canais

2 canais

Corrente nominal

4A por canal

Montagem

Trilho DIN TH35

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Fusível Eletrônico IFM DF1214 24VDC 2x4A

O fusível eletrônico IFM DF1214 é um dispositivo de proteção de alta precisão para circuitos de 24VDC, equipado com dois canais de 4A cada. Ele é projetado para substituir fusíveis convencionais, oferecendo monitoramento de status por LED e botões para rearme local. Sua montagem em trilho DIN e design compacto tornam-no ideal para painéis de automação industrial.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	DF1214
Tensão	24V DC
Canais	2
Corrente por canal	4 A
Montagem	Trilho DIN
Dimensões	80 x 12,5 x 98,5 mm
Proteção IP	IP 20
Certificações	CE, cULus, UR, UKCA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial 24V DC.
Painéis elétricos com trilho DIN TH35.
Proteção de sensores e atuadores sensíveis.
Aplicações que exigem rearme rápido após falhas.

⚠ Considere outro se precisa de:

Circuitos com tensão superior a 30V DC.
Sistemas de alimentação AC (corrente alternada).
Cargas que excedam 4A por canal de forma contínua.
Locais com temperatura ambiente fora da faixa -25...60 °C.

APLICAÇÕES E USO

Proteção de circuitos de sensores e atuadores em linhas de montagem.
Segurança de barramentos de alimentação 24V DC em painéis de comando.
Sistemas que exigem rearme rápido após falhas operacionais sem a necessidade de substituição física do componente.

COMO ESCOLHER

Antes de comprar o Fusível Eletrônico IFM DF1214 24VDC 2x4A, verifique estes pontos:

Quando escolher este modelo

Utilize o DF1214 quando houver necessidade de proteger dois circuitos independentes de 24VDC com correntes de até 4A cada em um único módulo compacto. É indicado para quem precisa de diagnósticos locais visuais via LED e operação manual rápida.

Quando buscar outra opção

Busque alternativas se o seu sistema exige monitoramento via rede industrial (ex: IO-Link), se a corrente da carga for superior a 4A por canal, ou se o ambiente operacional exigir grau de proteção superior a IP20.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de entrada DC	19,2...30 V	Faixa de operação nominal permitida
Corrente por contato	4 A	Capacidade nominal por canal
Corrente de repouso	8 mA	Consumo próprio em standby
Dissipação de potência	0,912 W	Sob tensão nominal de 24 V DC

Saídas e Operação
Número de canais	2	Canais de saída independentes
Elementos de operação	2 x botões (ligar / desligar / redefinir)	Controle manual por canal
Diagnóstico	2 x LED, vermelho / verde / laranja	Indicação de status por canal

Dados Mecânicos e Ambientais
Grau de proteção	IP 20	Proteção frontal
Dimensões	80 x 12,5 x 98,5 mm	Espaço ocupado no trilho DIN
Temperatura de operação	-25...60 °C	Ambiente de uso
Método de montagem	Trilho DIN TH35	Norma EN 60715

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Terminais de encaixe

Processo Terminais de encaixe (alavanca/barra de contato)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas 24V DC SELV/PELV	✓	O produto foi projetado especificamente para operar nestas condições elétricas.
Redes de 110V/220V AC	✗	O fusível eletrônico é estritamente para corrente contínua 24V DC; usar em AC causará danos permanentes e risco de segurança.
Cargas superiores a 4A	✗	A corrente de proteção está limitada a 4A por canal, protegendo contra correntes nominais superiores.

INSTALAÇÃO

Como instalar o Fusível Eletrônico IFM DF1214 24VDC 2x4A

Desligue a fonte de alimentação 24V DC antes de iniciar a instalação.
Encaixe o módulo DF1214 no trilho DIN TH35 (EN 60715) até ouvir o clique de travamento.
Conecte os cabos de alimentação de entrada nos terminais superiores, respeitando a polaridade.
Conecte as cargas de saída nos terminais correspondentes através dos terminais de alavanca.
Verifique a integridade das conexões, garantindo que não haja fios expostos.
Reestabeleça a alimentação e pressione o botão de reset caso o LED indique falha inicial.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED indicador vermelho e canal desativado.	Curto-circuito ou sobrecarga na carga conectada ao canal.	Verifique a resistência da carga e remova possíveis curto-circuitos antes de rearmar.
O dispositivo não liga ou LED falha.	Tensão de entrada fora da faixa operacional (abaixo de 19,2V).	Meça a tensão nos bornes de entrada com um multímetro.
Disparo frequente do fusível eletrônico.	Carga conectada excede a corrente nominal de 4A.	Meça a corrente de consumo da carga conectada ao canal.
Queda de tensão ou operação intermitente.	Conexão de terminal frouxa ou mal assentada.	Verifique o aperto dos terminais de alavanca.

DOCUMENTAÇÃO TÉCNICA

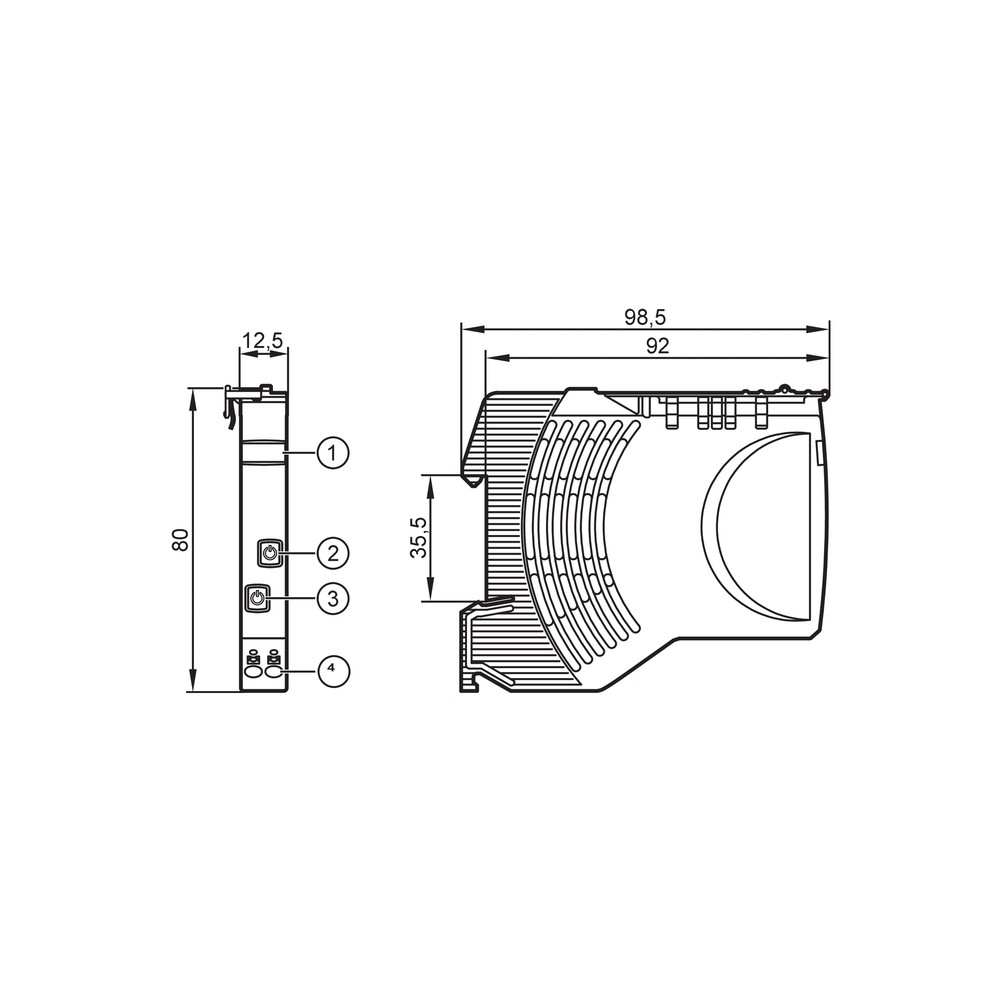

Datasheet Técnico DF1214 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o fusível eletrônico IFM DF1214 e qual sua principal função?

O DF1214 é um fusível eletrônico para proteção de circuitos 24VDC com dois canais de 4A cada, projetado para montagem em trilho DIN.

O que acompanha o produto na embalagem?

Ele é acompanhado apenas pela unidade física do produto; acessórios como conectores adicionais ou ferramentas de instalação não estão inclusos no kit padrão.

O produto pode ser usado em circuitos AC ou tensões maiores que 24V?

Este dispositivo não é destinado a circuitos de tensão alternada (AC) ou tensões DC superiores a 30V, sendo restrito estritamente a sistemas 24VDC.

Existe alguma restrição de carga para este fusível eletrônico?

Não deve ser utilizado em aplicações que exijam correntes superiores a 4A por canal, pois isso excederia a capacidade nominal de proteção do dispositivo.

O que significa quando o LED indicador fica vermelho?

Se o LED indicador estiver vermelho, verifique se houve um disparo por sobrecorrente ou curto-circuito no canal correspondente; a cor verde indica operação normal.

Quais passos seguir se o fusível não estiver ativando a carga?

Se o dispositivo não ligar, verifique a tensão de alimentação na entrada (deve estar entre 19,2 e 30V DC) e certifique-se de que não há curto-circuito na carga de saída.

Por que escolher este fusível eletrônico em vez de um fusível convencional?

Este modelo é um fusível eletrônico multicanal (2x4A) focado em proteção precisa, sendo mais rápido e rearmável que fusíveis térmicos ou de vidro tradicionais.

Este modelo possui integração com protocolos de comunicação ou expansão de canais?

O DF1214 é uma unidade de proteção integrada; para aplicações que exigem monitoramento remoto via IO-Link ou maior número de canais, outros modelos da linha IFM devem ser considerados.

Quais cuidados são necessários na instalação?

A instalação deve ser feita exclusivamente em trilho DIN TH35 (EN 60715), garantindo que os terminais de alavanca estejam firmemente conectados e a dissipação de calor seja preservada.

Qual a procedência deste componente?

O produto é fornecido pela IFM ELECTRONIC LTDA, garantindo procedência direta do fabricante e suporte técnico especializado da marca.

GLOSSÁRIO TÉCNICO

Trilho DIN

Perfil metálico padronizado (TH35) utilizado para montagem de equipamentos industriais em painéis (Ref.: EN 60715).

SELV/PELV

Sistemas de tensão de segurança (Extra Low Voltage) que garantem proteção contra choques elétricos em circuitos de baixa tensão.

Fusível Eletrônico

Dispositivo semicondutor que interrompe o circuito em caso de sobrecorrente com precisão superior aos fusíveis de vidro tradicionais.

IP 20

Grau de proteção que indica que o equipamento é protegido contra objetos sólidos maiores que 12,5mm, mas não contra líquidos (Ref.: IP 20).

Dissipação de Potência

Energia convertida em calor durante a operação normal, sendo de 0,912W para este modelo sob 24V DC.
