Módulo de Alimentação IFM DF1100 24VDC 40A

Pré-visualizar: DF1100 IFM - Módulo de Alimentação IFM para Fusível Eletrônico 24VDC 40A

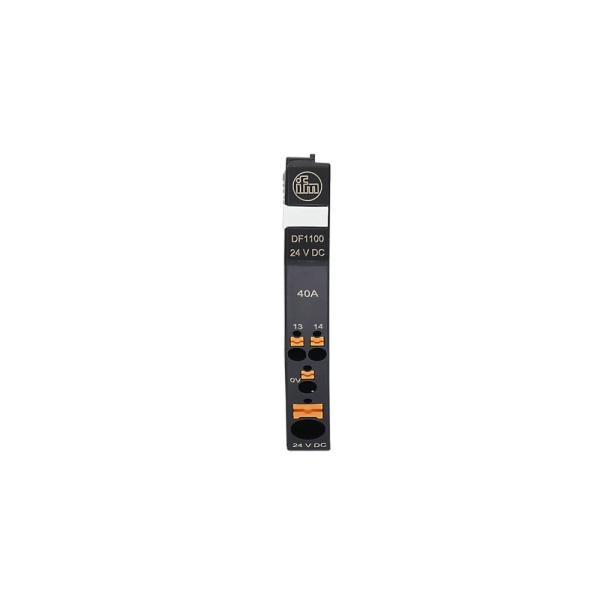

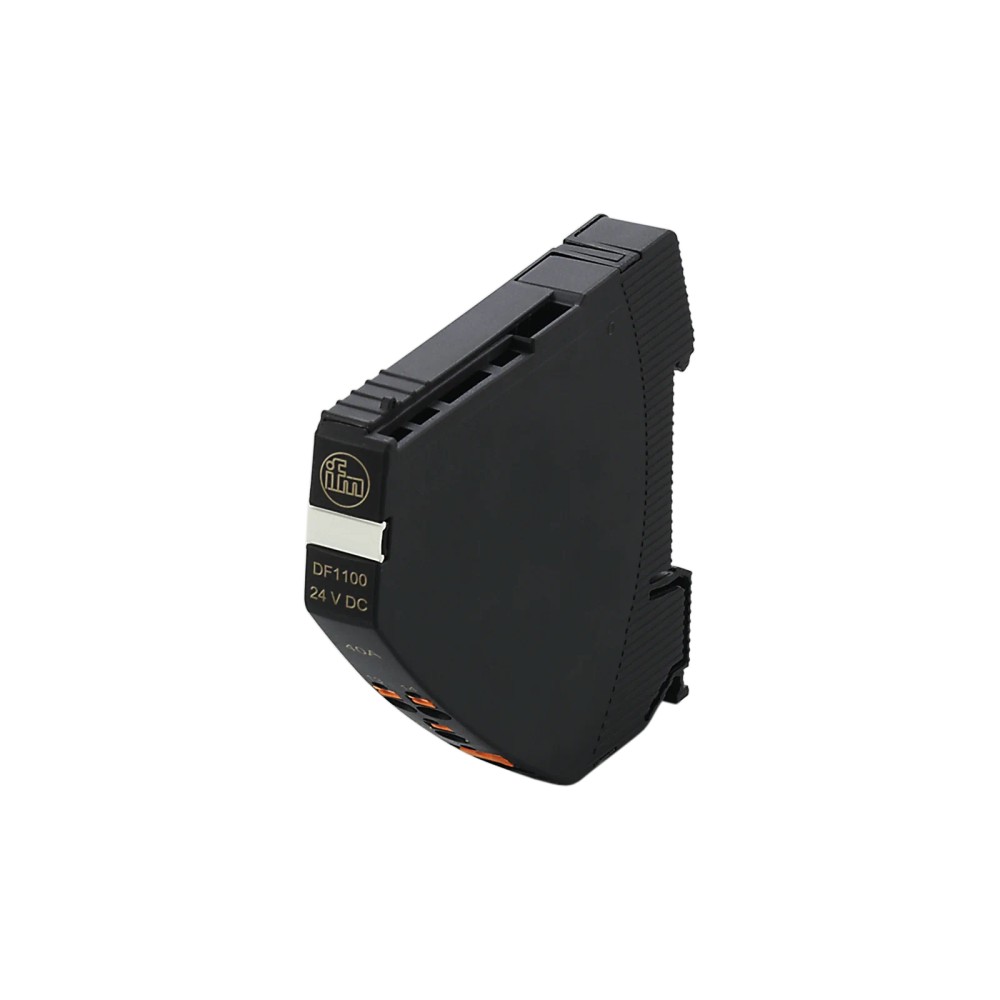

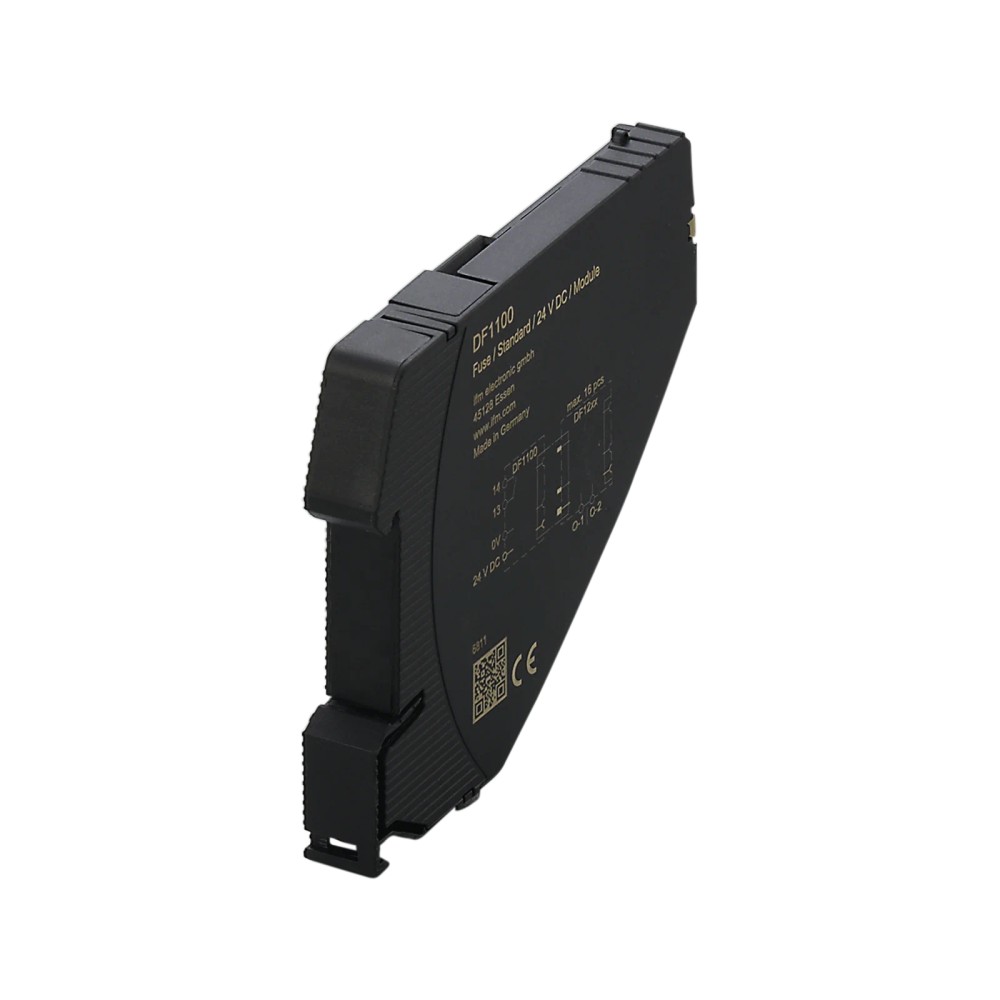

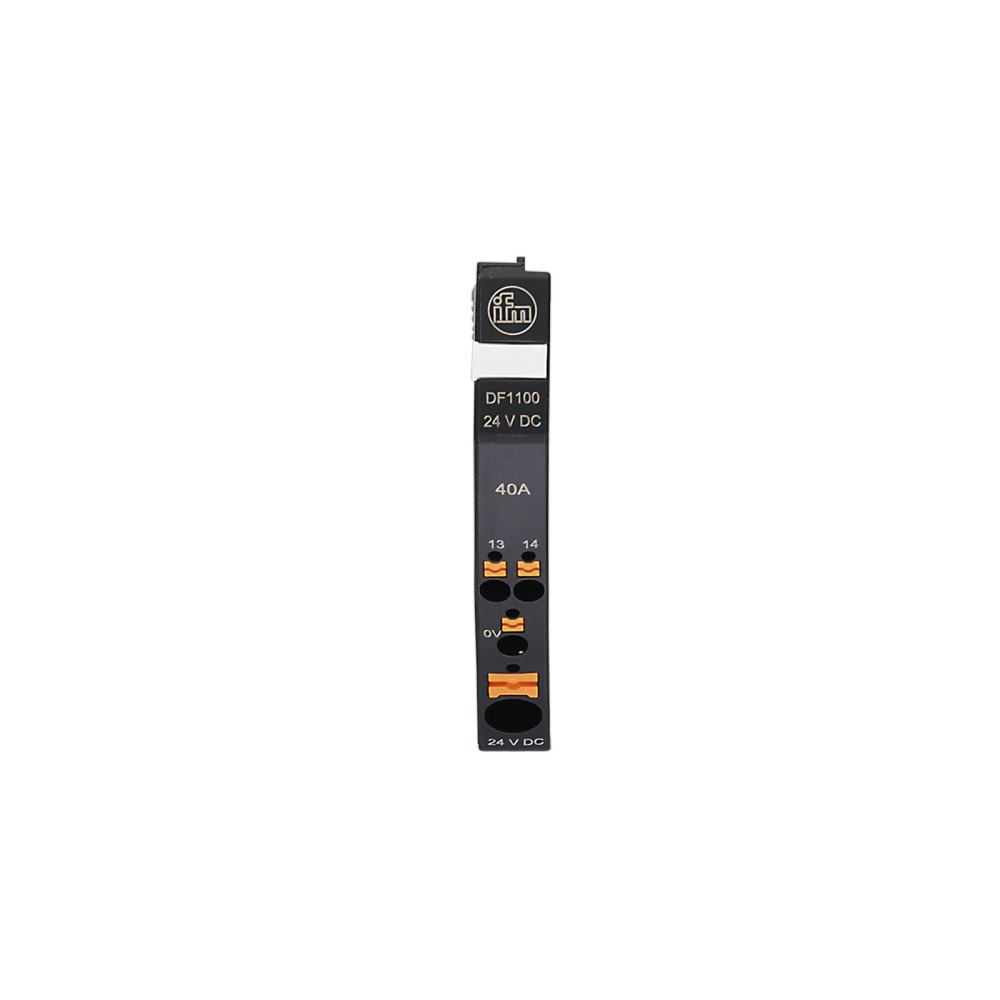

DF1100 IFM - Módulo de Alimentação IFM para Fusível Eletrônico 24VDC 40A

Imagem meramente ilustrativa

R$ 358,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DF1100
EAN: 4021179298698
NCM do produto: 85365090

Destaques do Produto Aplicação Alimentação...mais

Fechar menu

Saiba mais sobre: "DF1100 IFM - Módulo de Alimentação IFM para Fusível Eletrônico 24VDC 40A"

Destaques do Produto

Aplicação

Alimentação para fusível eletrônico

Tensão nominal

24 VDC

Corrente de entrada

40 A

Conexão

Terminais

Montagem

DIN TH35 (EN 60715)

Dimensões

80 x 12,5 x 98 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de Alimentação IFM DF1100 para Fusível Eletrônico, 24 VDC, 40 A

O IFM DF1100 é um módulo de alimentação destinado a fusíveis eletrônicos. Opera com tensão nominal de 24 VDC e faixa de entrada de 19,2 a 30 VDC, com corrente de entrada de 40 A. Possui conexão por terminais e montagem em trilho DIN TH35. Consulte o datasheet do fabricante para confirmar a integração com o fusível eletrônico utilizado.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	DF1100
Tipo	Módulo de alimentação para fusível eletrônico
Tensão nominal DC	24 V
Faixa de tensão de entrada DC	19,2 a 30 V
Corrente de entrada	40 A
Conexão elétrica	Terminais
Montagem	Trilho DIN TH35 (EN 60715)
Dimensões	80 x 12,5 x 98 mm
Proteção	IP 20 na parte frontal
Temperatura ambiente	-25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de alimentação de fusíveis eletrônicos que atendam à tensão nominal de 24 VDC e à faixa de entrada de 19,2 a 30 VDC.
Painéis com conexão elétrica por terminais e espaço para montagem em trilho DIN TH35.

⚠ Considere outro se precisa de:

Aplicações que exijam tensão de entrada fora da faixa especificada de 19,2 a 30 VDC.
Instalações cuja temperatura ambiente esteja fora da faixa de -25 a 60 °C.
Aplicações que exijam proteção superior à indicada IP 20 na parte frontal, sem verificação de proteção adicional do conjunto.

APLICAÇÕES E USO

Aplicação declarada: alimentação de fusível eletrônico em sistemas DC com tensão nominal de 24 V, respeitando a faixa de entrada de 19,2 a 30 V.
Possibilidade de uso em painel de comando com montagem em trilho DIN TH35 e conexão por terminais; a adequação depende do projeto elétrico e da compatibilidade do fusível eletrônico escolhido.
Para ambientes de operação, respeitar a faixa de temperatura de -25 a 60 °C e considerar que a classificação IP 20 indicada se refere à parte frontal.

COMO ESCOLHER

Antes de comprar o Módulo de Alimentação IFM DF1100 para Fusível Eletrônico, 24 VDC, 40 A, verifique estes pontos:

Escolha o DF1100 quando

A aplicação exigir um módulo de alimentação para fusível eletrônico, com tensão nominal de 24 VDC, entrada entre 19,2 e 30 VDC, corrente de entrada de até 40 A e montagem DIN TH35.

Verifique outra configuração quando

A tensão disponível estiver fora da faixa de entrada, a temperatura ambiente exceder os limites informados ou a instalação exigir uma conexão diferente de terminais. Confirme no datasheet se o fusível eletrônico e o restante do sistema são compatíveis; a ficha não identifica modelos específicos de fusíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	DF1100	Identificador do produto.
GTIN	4021179298698	Código global do produto informado no anúncio.
Tipo de produto	Módulo de alimentação para fusível eletrônico	Aplicação declarada pelo fabricante.
Categoria	Módulo de alimentação; fontes de alimentação	Classificação informada nas fontes do anúncio.

Dados elétricos
Tensão nominal DC	24 V	Valor nominal de operação informado.
Tensão de entrada DC	19,2 a 30 V	Faixa especificada para a entrada.
Corrente de entrada	40 A	Valor indicado na ficha técnica; observar os requisitos do sistema.
Corrente de repouso	10 mA	Consumo informado em condição de repouso.
Dissipação de potência	0,24 W	Valor de dissipação informado na ficha.
Tempo de ligação em ponte em caso de falha de rede	10 ms	Tempo especificado para a função indicada.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Tensão de operação	SELV/PELV	Condição de alimentação especificada.
Classe de proteção	III	Classificação de proteção elétrica informada.

Conexões e montagem
Conexão	Terminais	Tipo de conexão elétrica indicado no anúncio.
Tipo de montagem	DIN TH35 (EN 60715)	Montagem segundo a norma indicada.
Formato do invólucro	Retangular	Formato informado para o invólucro.

Proteção e compatibilidade eletromagnética
Proteção IP	IP 20 na parte frontal	Classificação indicada especificamente para a parte frontal.
Grau de sujidade	2	Condição de grau de poluição especificada.
EMC — imunidade a ruído	EN 61000-6-2	Norma indicada para imunidade eletromagnética.
EMC — emissão de interferências	EN 61000-6-3	Norma indicada para emissão eletromagnética.

Condições ambientais
Temperatura ambiente	-25 a 60 °C	Faixa operacional informada.
Temperatura de armazenamento	-40 a 70 °C	Faixa especificada para armazenamento.

Dados mecânicos
Dimensões	80 x 12,5 x 98 mm	Dimensões indicadas no anúncio; consulte o desenho dimensional para orientação de montagem.
Peso	67 g	Peso informado no dataset do produto.

Aprovações e fornecimento
Aprovações	CE, cULus, UR, UKCA	Aprovações declaradas nos dados do anúncio.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica.

Conexões

Elétrica Conexão por terminais. Tensão nominal DC de 24 V e faixa de entrada DC de 19,2 a 30 V. A ficha informa corrente de entrada de 40 A; consulte o datasheet para requisitos detalhados de ligação e proteção do circuito.

Processo Não aplicável: trata-se de um módulo elétrico, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação DC nominal de 24 V para fusível eletrônico	✓	A tensão nominal especificada para o DF1100 é 24 VDC.
Alimentação DC dentro da faixa de 19,2 a 30 V	✓	Essa é a faixa de tensão de entrada informada na ficha.
Alimentação fora de 19,2 a 30 VDC	✗	A tensão estaria fora da faixa de entrada especificada.
Instalação em trilho DIN TH35 conforme EN 60715	✓	A ficha informa montagem DIN TH35 (EN 60715).
Integração com um modelo específico de fusível eletrônico	✗	A ficha não lista modelos compatíveis; confirme a compatibilidade no datasheet ou com o fabricante antes da instalação.

INSTALAÇÃO

Como instalar o Módulo de Alimentação IFM DF1100 para Fusível Eletrônico, 24 VDC, 40 A

Confirme no projeto que o circuito utiliza alimentação DC e que a tensão disponível está entre 19,2 e 30 V.
Verifique no datasheet a compatibilidade do DF1100 com o fusível eletrônico e os requisitos de ligação do sistema.
Instale o módulo em trilho DIN TH35 conforme EN 60715, respeitando as dimensões indicadas no desenho dimensional.
Faça as conexões nos terminais conforme o esquema do fabricante; não deduza a posição de polaridade sem consultar a documentação.
Antes de energizar, confira tensão, polaridade, dimensionamento do circuito e firmeza das conexões.
Energize o conjunto e verifique as condições de operação e temperatura previstas para a instalação.

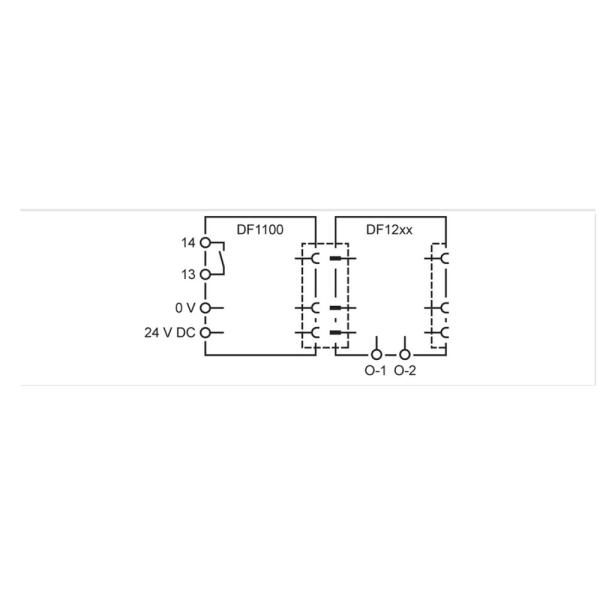

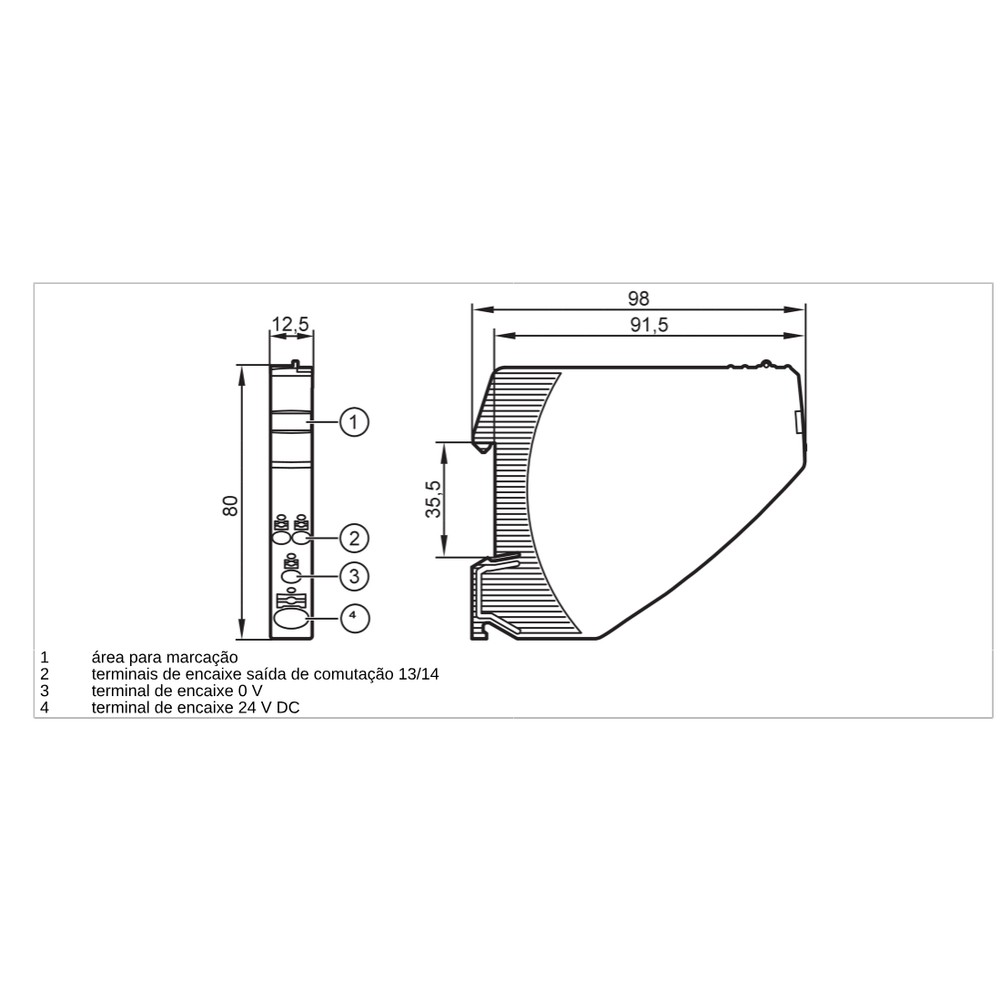

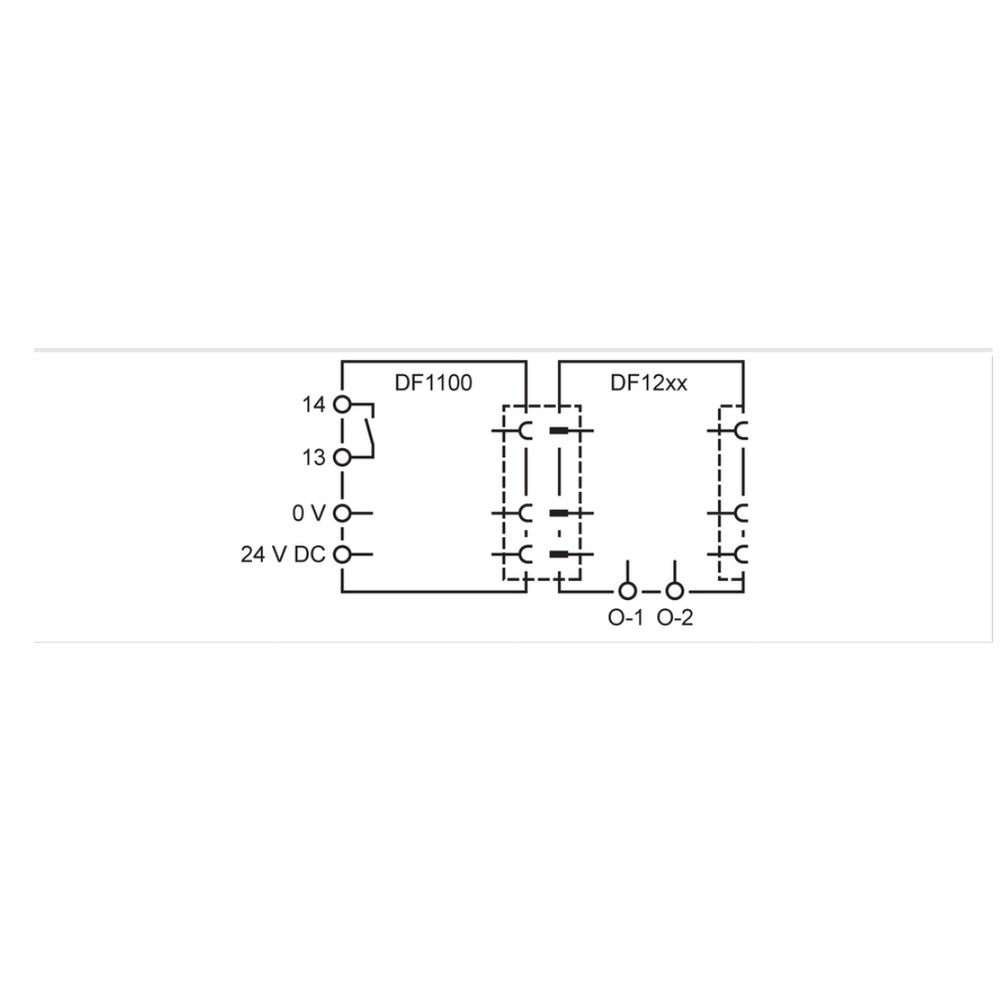

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo ou o sistema associado não opera após a energização.	Tensão de entrada ausente ou fora da faixa especificada, ou ligação incorreta nos terminais.	Meça a tensão DC nos terminais e compare com a faixa de 19,2 a 30 V; confira o esquema do fabricante e a polaridade.
O fusível eletrônico conectado não apresenta funcionamento esperado.	Compatibilidade entre o módulo e o modelo de fusível eletrônico não confirmada ou ligação do sistema incorreta.	Confira no datasheet se o fusível eletrônico é compatível e revise o esquema de ligação, sem presumir compatibilidade por tensão nominal.
Interrupção ou instabilidade durante a operação.	Conexão frouxa nos terminais ou alimentação fora dos parâmetros previstos.	Com o circuito desenergizado e em condição segura, verifique a fixação das conexões; em seguida, meça a tensão durante a operação.
A instalação apresenta aquecimento ou operação fora das condições previstas.	Temperatura ambiente fora da faixa especificada ou condição elétrica do circuito incompatível com os requisitos do conjunto.	Meça a temperatura ambiente e compare-a com a faixa de -25 a 60 °C; revise o projeto e os dados elétricos no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM DF1100 em português (Datasheet) Desenho em escala do DF1100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o DF1100 e para que serve?

É um módulo de alimentação IFM destinado a fusíveis eletrônicos. A ficha especifica operação nominal em 24 VDC.

O que acompanha a compra do DF1100?

A ficha informa uma peça por embalagem. Não há acessórios inclusos especificados.

Quais são as conexões e a montagem do módulo?

A conexão elétrica é por terminais e a montagem indicada é em trilho DIN TH35 conforme EN 60715. O esquema de ligação deve ser consultado no datasheet.

Com quais modelos de fusível eletrônico o DF1100 é compatível?

A ficha disponível não identifica modelos específicos de fusíveis eletrônicos compatíveis. Confirme a combinação no datasheet ou com o fabricante antes da integração.

O DF1100 serve para alimentação AC ou para tensões DC acima de 30 V?

A ficha especifica entrada DC de 19,2 a 30 V e tensão nominal DC de 24 V. Não há indicação de operação em AC nem fora dessa faixa.

Posso usar o DF1100 em qualquer painel ou ambiente externo?

A ficha informa proteção IP 20 na parte frontal, mas não declara adequação para instalação externa ou exposição a água e poeira. Avalie a proteção do conjunto conforme as condições reais da instalação.

O sistema não liga; o que devo verificar antes de substituir o módulo?

Verifique a presença e o valor da tensão DC de entrada e confira a ligação nos terminais conforme o datasheet. A faixa especificada é de 19,2 a 30 V.

O módulo funciona, mas o fusível eletrônico conectado não atua; qual é a causa provável?

Uma possibilidade é incompatibilidade ou ligação incorreta do conjunto, pois a ficha não lista modelos específicos compatíveis. Confira a referência do fusível e o esquema de ligação antes de substituir componentes.

Devo comprar o DF1100 em kit ou como peça avulsa?

A ficha indica uma peça por embalagem e não lista um kit ou acessórios. Confirme se o fusível eletrônico e os demais componentes necessários ao seu projeto são fornecidos separadamente.

Quais cuidados devo ter ao instalar o DF1100?

Use a montagem DIN TH35 indicada e faça a ligação pelos terminais seguindo o esquema do fabricante. Antes de energizar, confirme tensão, polaridade e compatibilidade do fusível eletrônico.
